Признаки неисправности и замена шкворней

Разборка и ремонт шкворневого соединения

1. Поддомкрачиваем переднюю часть автомобиля.

2. Снимаем передние колеса и устанавливаем под балку упоры.

Ключом «на 10» отворачиваем два болта крепления верхней крышки подшипника шкворня

Снимаем крышку верхнего подшипника шкворня с пресс-масленкой.

Головкой «на 19» отворачиваем два болта крепления скобы тормоза.

Снимаем суппорт и привязываем его проволокой, чтобы не мешался.

Для удобства снимаем амортизатор (см. Замена амортизатора).

Пассатижами расшплинтовываем гайку крепления поперечной тяги к рычагу

Ключом «на 24» отворачиваем гайку крепления поперечной тяги к рычагу. Гайку следует оставить на резьбе пальца

Используя поворотный рычаг в качестве опоры, «напрягаем» палец, опираясь монтажной лопаткой о поперечную тягу.

Ударяя молотком по рычагу, выпрессовываем палец.

Отвернув гайку, вынимаем палец из отверстия поперечной тяги.

Ключом «на 10» отворачиваем два болта крепления и снимаем нижнюю крышку подшипника шкворня

Ключом или головкой «на 17» отворачиваем гайку стопора шкворня.

Молотком из мягкого металла выбиваем стопор

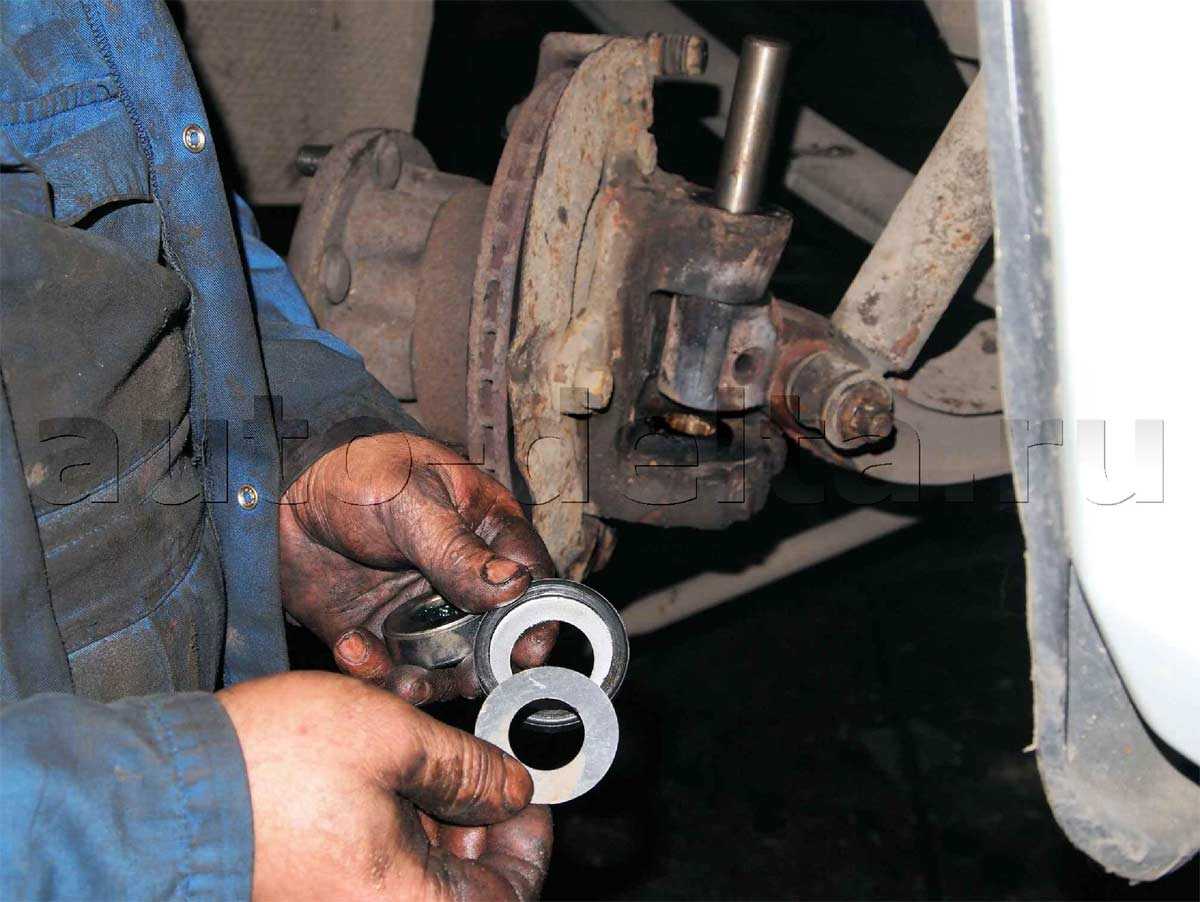

Оправкой из мягкого металла выбиваем шкворень в направлении сверху вниз

Полезные советы и рекомендации

Стопорный штифт шкворня

Есть ещё некоторые советы, которые помогут достать ось поворотного механизма. Эти моменты необходимо учитывать в процессе. Например, для лучшего эффекта можно использовать жидкости с высокой проникающей способностью. Это может быть дизельное топливо, керосин или современная WD-40. Они наносятся на закисшую деталь, и, зачастую, пропитываются между стержнем и гнездом в балке. Это даст положительный эффект и позволяет легче снимать детали.

Также при извлечении шкворня можно нагреть то место, где он застрял. Оно под действием тепла расширится, соответственно увеличится в диаметре

Однако важно не переусердствовать, иначе раскалится сам стержень, что вызовет его заклинивание. При выдавливании прессом, можно аккуратно постукивать молотком по балке

Это вызовет мощную вибрация, вследствие которой шкворень начнёт отставать от закисшего гнезда.

Если ничего не помогает, можно попробовать нагреть балку, чтобы выбить шкворень

Однако делать это необходимо максимально осторожно, чтобы не повредить её

На самом деле, можно придумать кучу разных приспособлений, которые помогут выбить стержень. Какие-то из них будут эффективными, а какие-то — нет. Единственное, что нужно помнить — это аккуратность. Часто бывает, что при ремонте повреждается какой-нибудь другой механизм, прибавляя владельцу ещё больше хлопот.

Тонкости процесса

Если вы раньше не занимались шкворнями своей «Газели», поделимся наработками более опытных мастеров. Во-первых, при покупке ремкомплекта нужно проявлять повышенную бдительность: периодически попадаются шкворни с меньшим сечением, чем нужно. Лучше отправляться за покупками с микрометром, чтобы не возвращаться за заменой (в которой, кстати, могут и отказать)

Во-вторых, при приобретении шкворней уделите внимание подшипникам – они должны быть в густом смазывающем составе и проворачиваться без малейшего хруста

А чтобы замена шкворней на «Газели» своими руками была нужна реже и протекала без затруднений, не забывайте прочищать винтовую проточку на втулках и вводить в нее смазку. Именно из-за забивания этого канала и отсутствия на втулках масла изъятие шкворня зачастую требует времени больше, чем все остальные процедуры – от воды и грязи он закисает так, что выбивать его приходится с отмачиванием, разогревом и размахиванием кувалдой.

Подтяжка шкворней Уаз Патриот

Ходовая часть ульяновского внедорожника УАЗ Патриот периодически нуждается в обслуживании. Чтобы все компоненты в подвеске функционировали исправно требуется своевременный периодический осмотр на предмет присутствия износа, после чего пришедшую в негодность деталь необходимо заменить. Иногда требуется только подтяжка шкворней. В данной статье мы рассмотрим вопрос, как подтянуть шкворня.

К протяжке и регулировке шкворневых элементов следует склоняться в следующих трех случаях:

• когда у вкладышей шарнирного соединения наблюдается износ, что подтверждается появлением люфта;
• во время ремонтных операций, связанных с разборкой и обслуживанием поворотной цапфы;
• если шкворневое соединение требует своей замены.

В первом варианте поворотный механизм полностью не разбирается. Здесь можно обойтись только дополнительной подтяжкой гаек механизма регулировки.

В иных ситуациях передний мост подлежит разборке, предполагающей полное извлечение полуосей с сопутствующими деталями привода.

Снятие передней балки Газель

Если выбить шкворни на месте никак не получается, приходится снимать балку целиком. Делаем это следующим образом:

• так же, как и в рассматриваемом выше варианте, снимаем колеса, вывешиваем переднюю ось автомобиля;
• от суппортов с обеих сторон отсоединяем тормозные шланги;
• снимаем тормозные суппорты;
• демонтируем передние амортизаторы;
• отсоединяем от балки длинной рулевую тягу вместе с рычагом;
• с каждой из двух сторон отсоединяем по четыре гайки крепления балки к рессорам;
• выкатываем балку, снимаем с нее поворотные кулаки.

Дальше производим ЗШ. На снятой подвеске даже тяжелым молотком выбивать шкворни очень удобно, а при очень резком сильном ударе и большой кувалде с места стронуть можно практически любой самый «мертвый» шкворень.

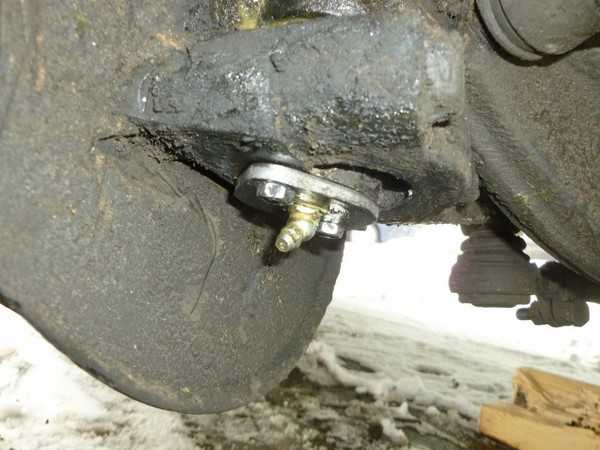

Замена крышек шкворней Газель на усиленные, шприцовка шкворней

Решил заменить крышки шкворней на усиленные, так как при предпоследнем смазывании шкворней две крышки, а точнее прокладки хорошо пропускали! В этот раз одна стала гнать смазку из пресс-маслёнки сразу через себя. Объездив три магазина нашёл как раз те что хотел:

Первым делом надфилем обработал все производственные заусенцы и убрал грязь. Был немного расстроен отсутствием граверов в комплекте и посредственностью пресс-маслёнок (в итоге пресс-маслёнки были заменены тоже на угловые, но с углом 90 градусов… по двум причинам, 2 из комплекта развалились в руках и не держались, как бы я их не закручивал, а оставшиеся 2 для возможности смазать шкворень нужно было выкручивать… ну их нах в общем). Столкнулся с проблемой чрезмерной длины болтов, которые шли в комплекте с крышками из-за чего один болт, имея запас по ходу в 2-3 мм, у меня свернулся и пришлось его высверливать… хотя вроде толком я его не тянул. Плюнул, стал менять остальные крышки, справа верхняя крышка встала как литая, попробовал смазать… хрен… отвернул, посмотрел, всё норм, опять завернул и опять хрен… мату от меня было минут 5! Было уже темновато и валил снег, решил вместо установки фонарей и плёнки над собой отложить всё на завтра. С утра сходил за метчиком на всякий случай, аккумуляторную дрель-шуруповёрт позаимствовал и в путь… сначала выверлил болт, прошёлся метчиком… поставил крышку, прокачал, всё норм. Началось самое интересное, почему не качает казалось бы идеально вставшая крышка? В итоге получилось что шкворень слишком высоко был установлен с завода и уплотнительная резинка уплотняла больше чем ей отводилось. Вооружившись головкой на «19» и небольшой «машкой» прессанул шкворень газели ниже. В итоге всё идеально встало и смазалось! Один минус остался, на одной крышке оказалась хреновая резьба под пресс-маслёнку в чём я убедился при смазывании. Вот так вот было:

И поближе, на фото видно что крышки реально толстые, после фото на маслёнки надеты резиновые наконечники от штуцера прокачки цилиндра сцепления:

Посмотрев на заводские крышки, могу сказать что сами крышки не тонкие и не гнуться, а прокладка которая использована – очень плохая. Если бы на заводе модифицировали прокладку и крышку, тогда бы когда газелисты так не возились с ними.

Нижние шкворня прошприцевались хорошо, а вот верхние, не смотря на усиленные крышки отказались продавливаться и смазку погнало через них. При чём одновременно и справа и слева! Я конечно подлезал иногда, пытался шприцевать, опять таки низ хорошо, а верх никак!( Нужно решать проблему.

Из нагрузки только вес колеса!) Открутил с лева верхнюю крышку, там вот такая ситуация:

Резинку выдавило, недостающий кусок не нашел

Сама крышка деформирована давлением!(

Принято решение поменять обе верхние крышки. Но вот ведь блин, не нашёл я такие же в блистере, которые ставил

Пришлось купить тоже усиленные, но непонятно какого производителя:

Тоже типа усиленные…

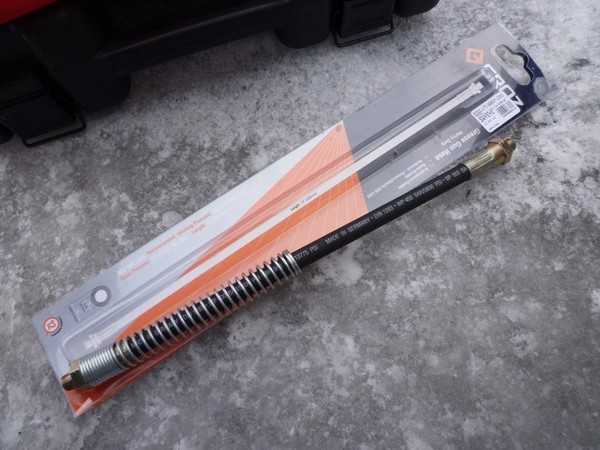

Заодно решил перейти на шланг вместо пресс-маслёнок:

С виду симпатичный, гарантия год.

Шланг вроде качественный, даже гарантия год, но вот резьба не понравилась, мелковатый зубец и после 4 шкворней на резьбе следы износа!( Вот старая и новая крышка в сравнении:

Слева новая, справа старая (та что в блистере продаётся)

В новой крышке сама резинка получше на первый взгляд и канавка под неё глубже. Но крышки прокачивания не выдержали, металл оказался совсем сырой!( Выровнял молотком старые крышки и поставил новые резинки. Попробовал смазкой пробить шкворня, не получилось. Крышки снова пучит, резинку выдавливает. Взял масло гидравлическое, требуемого результата не получил.

И вот она старая добрая солярка! После пол литра солярки, час времени и сопутствующих факторов левый шкворень сдался: Ещё немного промыв шкворень газели шприцанул, какая же это желанная картина:

Правая сторона не требовала экспериментов и сдалась раньше, соответственно всё благополучно. Ну как бы результат:

Полиуретановые сайлентблоки на газель

В последнее время, стал замечать, что при движении, даже по небольшим неровностям и швам асфальта, задняя подвеска

голоса

Рейтинг статьи

Установка шкворней

Последовательность установки новых шкворней на «буханку» выглядит следующим образом.

1. На посадочное место устанавливаются вкладыши таким образом, чтобы усики вкладышей и пазы в посадочном гнезде совпадали.
2. Чтобы осадить вкладыш на место можно положить сверху старый шкворень и нанести несколько легких ударом молотком.
3. Новые шкворни вставляются на место и фиксируются с помощью регулировочной гайки. Расстояние, на которое закручивается гайка, должно полностью совпадать со значениями, ранее измеренными с помощью штангенциркуля.
4. Затем следует переходить к регулировке положения шкворня. Она очень важна, так как шкворень — узел не только за ходовой части, но и за рулевого управления автомобиля. Регулировка производится при помощи штангенциркуля, им нужно измерить расстояние от края отливки, куда ввернут шкворень, до сферической поверхности поворотного кулака, аналогично измеряется расстояние и с другой стороны — от шкворня до сферической поверхности. Расстояние с обеих сторон кулака должно быть одинаковым. При разности значений расстояние регулируется с помощью натяжения регулировочной гайки с одной стороны или ослабления гайки — с другой.
5. После регулировки гайки нужно завернуть до упора, а затем ослабить на 1/6 оборота.
6. Далее вкручиваются пресс-масленки, в которые с помощью смазочного шприца вливается смазка. Вливать необходимо до момента, пока смазка не начнет выходить из щелей.

Сборка поворотного узла производится в обратной последовательности. Поворотный узел с полуосью устанавливается на картер моста, монтируется ШРУС, устанавливаются рулевой наконечник, поперечная рулевая гайка, тормозной суппорт, колодки и тормозной щит. Затем устанавливается колесо.

Признаки износа шкворневой подвески на Газели

Прежде, чем приступать к ремонту подвески необходимо убедиться, что замена шкворней на Газели действительно необходима.

Первыми признаками неисправного шкворня могут служить следующие симптомы:

1. Появление металлического звука при ударе по колесу.
2. Биение в руль на скорости.
3. Затруднения при повороте рулевого колеса.
4. Ярко выраженный износ внешней или внутренней части покрышки.

Однако наличие данных проявлений может быть вызвано и другими неисправностями ходовой, поэтому необходимо провести дальнейшую диагностику для локализации и уточнения степени износа деталей подвески.

Для полной уверенности, что шкворня в Газели требуют замены нужно:

• поднять автомобиль домкратом, обеспечив подвешенное состояние колеса;
• зафиксировать педалью тормоза ступичный механизм;
• покачать колесо в вертикальной плоскости.

Так выглядит изношенный шкворень

Наличие люфта в колесе при качании говорит о неисправности шкворня, который подлежит замене.

Виды шкворней автомобилей УАЗ

На автомобили марки УАЗ в разные годы устанавливались различные виды шкворней:

• Т-образные цилиндрические с вращением в бронзовой (пластиковой) втулке (мост типа Тимкен);
• составные с вращением в шаре;
• составные подшипниковые с вращением на коническом подшипнике;
• цилиндроконические со сферической опорой и вращением в бронзовом сферическом вкладыше (мост типа «Спайсер»).

Так как УАЗ «Буханка» выпускается уже много десятилетий, то за это время виды устанавливаемых на модель шкворней также поменялись. Классическим решением для УАЗ-452 является Т-образный шкворень с вращением в бронзовой втулке. Современные УАЗ-3741 выпускаются в модификациях мостов типа «Спайсер» и подшипниковыми шкворнями

Поэтому в дальнейшем будет уделено внимание обоим видам шкворней «буханки»

Технология замены шкворней на Газели

Для проведения ремонта шкворневой подвески на Газели необходимо подготовить следующие детали и инструменты:

1. Ремонтный комплект, который содержит все необходимые детали, включая новые шкворня.
2. Развёртку на Газель 25 мм, а также держатель.
3. Набор головок, ключей.
4. Съёмник ступичных подшипников.
5. Смазку шруса, карбюраторный очиститель и жидкость ВД-40.
6. Шкворневую смазку и фиксатор резьбы.

Смотрите в видео: замена шкворневой на Газели.

После изучения дорог требуется замена шкворней на газели своими руками. Все это дело автолюбители проводят без посторонней помощи, в собственном гараже. Благодаря этому у вас будет уверенность, что ничего не пропадет. Конечно, можно обратиться в специализированный сервис, чтобы мастера выполнили замену за деньги. Но не каждый автомобилист доверяет таким работникам, пусть даже профессионалам. Бывают моменты, что после ремонта возникают новые неприятности, приходится тратить еще больше денежных средств и нервов.

Замена шкворней на газели своими руками – данный процесс не очень сложный, каждый водитель сможет выполнить в собственном гараже. Главное иметь инструмент и свободное место

Стоит отметить, что многие автолюбители изучили свое транспортное средство вдоль и поперек, знают все особенности, на что обращать внимание. Первым симптомом неприятности служит характерное потряхивание во время передвижения. Чтобы убедиться во всем этом, необходимо вывесить проблемное колесо, ухватиться за основание и покачать в разные стороны

При наблюдении люфта придется менять шкворни и колесные подшипники

Чтобы убедиться во всем этом, необходимо вывесить проблемное колесо, ухватиться за основание и покачать в разные стороны. При наблюдении люфта придется менять шкворни и колесные подшипники.

Если ничего не предпринимать, то за короткий промежуток времени колеса выйдут из строя, можно попасть в дорожно-транспортное происшествие. Также необходимо вывернуть колесо и осмотреть поворотный кулак, продолжая совершать раскачивания. Специалисты отмечают, что на срок службы шкворней влияет не только качество дорожного полотна, но и стиль вождения. Если водитель производит резкий разгон и торможение, то детали быстро выйдут из строя.

Что касается самой замены, то здесь нет ничего сложного. Главное иметь специальный инструмент и свободное место в гараже. Для упрощения работы можно позвать своего друга, чтобы он помогал в работе:

Перед покупкой ремонтного комплекта соблюдать бдительность. Дело в том, что попадаются шкворни с меньшим сечением. Из-за этого они попросту не входят в основание подвески

Также обратить внимание на подшипники. Они должны иметь специальную смазку и поворачиваться без особых проблем. Замена шкворней на газели своими руками не очень сложное занятие

Главное иметь свободное место в гараже, время и инструмент

Замена шкворней на газели своими руками не очень сложное занятие. Главное иметь свободное место в гараже, время и инструмент.

Передняя подвеска автомобилей Газель – рессорная, на передней оси устанавливается массивная литая балка.

Соединение балки с поворотными кулаками – шкворневое, шкворни поворачиваются вместе с кулаками в бронзовых втулках, которые запрессованы в кулаки. Сама подвеска отличается высокой надежностью, но при условии, если она регулярно смазывается. Замена шкворней на Газели при нормальном уходе требуется через 70-120 тыс. км пробега, но если подвеску не шприцевать, большой люфт в соединениях может появиться и через 20 тыс. км.

Рекомендуем: Самостоятельная регулировка передних фар, в том числе и противотуманных

Признаки износа шкворневой подвески на Газели

Прежде, чем приступать к ремонту подвески необходимо убедиться, что замена шкворней на Газели действительно необходима.

Первыми признаками неисправного шкворня могут служить следующие симптомы:

1. Появление металлического звука при ударе по колесу.
2. Биение в руль на скорости.
3. Затруднения при повороте рулевого колеса.
4. Ярко выраженный износ внешней или внутренней части покрышки.

Рекомендуем посмотреть: как проверить неисправность шкворней на Газели.

Однако наличие данных проявлений может быть вызвано и другими неисправностями ходовой, поэтому необходимо провести дальнейшую диагностику для локализации и уточнения степени износа деталей подвески.

Для полной уверенности, что шкворня в Газели требуют замены нужно:

• поднять автомобиль домкратом, обеспечив подвешенное состояние колеса;
• зафиксировать педалью тормоза ступичный механизм;
• покачать колесо в вертикальной плоскости.

Так выглядит изношенный шкворень

Наличие люфта в колесе при качании говорит о неисправности шкворня, который подлежит замене.

Признаки неисправности и как их устранить

1. Автомобиль уводит в сторону.

Шкворня может быть виновата в этом в последнюю очередь. Но если все остальные элементы исправны, то, скорее всего, углы установки продольного наклона детали с правой и левой стороны сильно отличаются.

Чтобы это исправить, вам надо удостовериться в том, что балка передней оси – не скрученная и рессоры не просели. Если все в порядке, то осмотрите шкворни и втулки. Быть может, они износились, тогда их надо заменить.

2. Протектор шин изнашивается неравномерно.

Если развал-схождение – нормальный, то, скорее всего, неправильно установлены углы шкворней с втулками. Надо их отрегулировать.

3. Стуки, когда Газель движется.

Может быть из-за того, что:

• Появился большой осевой люфт шкворня – в этом случае надо проверить зазор между верхней бобышкой кулака и бобышкой балки. Зазор должен быть не больше 0.15 мм.
• Появился большой люфт шкворня во втулках – в этом случае оба элемента надо заменить.

4. Чтобы повернуть руль, надо прилагать много усилий.

• Появились задиры на втулках детали или втулки проворачиваются в месте, где находится бобышки кулака – в обоих случаях надо заменить его и втулку.
• Опорный подшипник шкворня загрязнился (об этом вам скажет характерный скрип в опорном подшипнике, когда колеса поворачиваются) – в этом случае надо почистить подшипник, используя пресс-масленку, смесью из керосина и трансмиссионного масла (смешиваются в равных пропорциях). После этого смажьте подшипник, используя пресс-масленку. Давите на нее до тех пор, пока не появится смазка из-под уплотнителя.

Всем, кто хорошо изучил родные дороги, со временем требуется замена шкворней на «Газели». Своими руками ее предпочитает проводить большинство народа – тот, кто имеет подобную отечественную машину, наверняка успел узнать ее вдоль и поперек и вряд ли имеет желание и деньги вверять авто каким-то, пускай и хорошим, чужим мастерам из автосервисов.

Намеком, что шкворни требуют замены, служат стук и характерные потряхивания в подвеске. Чтобы убедиться, что дело именно в них, нужно вывесить подозреваемое колесо, ухватить его сверху и снизу и попытаться покачать скат в положении на себя/от себя.

Есть люфт, то, значит, накрылись либо шкворни, либо колесный подшипник. Дальнейшая проверка будет заключаться в выворачивании колеса наружу и осматривании перемещений кулака при продолжающемся раскачивании. На частоте смены шкворней сказываются не только дороги, но и стиль езды (чем он агрессивней, тем быстрее разбивается подвеска), степень износа колес, регулярность шприцеваний.

Замена шкворней на «Газели» своими руками – процесс не слишком сложный. Когда вы привыкли обслуживать свою машину самостоятельно, то времени он отнимет не слишком много. Как произвести работы, подробнее читайте в нашей следующей статье.

Функциональное назначение шкворней в автомобиле

Стержень, который обеспечивает поворотные свойства колеса в автомобиле, принято называть шкворнем, а подвеску с применением осевых стержней — шкворневой.

Так выглядит шкворня в разборке

Прототипом для подвески автомобиля с использованием шкворней послужило устройство обычной колёсной телеги, которые применялись ещё в ХIХ веке и использовали осевой шарнирный механизм.

Принцип действия шкворневой подвески также основан на свойствах сферического шарнира, который обеспечивает свободный ход колеса и крепление ступицы, обеспечивая тем самым возможность автомобилю выполнять повороты в рамках ограничений рулевого управления.

Составные передней подвески Газель

Основным показателем устойчивости машины при манёврах является установленные поперечные и продольные углы наклона каждого шкворня, которые обеспечивают комфортное передвижение.

Материалом для изготовления шкворней является прочная закалённая сталь, а все полости, которые с ним соприкасаются, набиваются смазкой.

Смотрите в видео:замена шкворней на Газели.

Сфера применения шкворней в подвеске распространяется в основном на грузовые и среднетоннажные автомобили, такие как Газель, а также на машины повышенной проходимости, предназначенные для движения по бездорожью проходимости. Это обусловлено сочетанием в данной конструкции простоты, надёжности и ремонтопригодности.

Правильная эксплуатация и своевременное обслуживание будет гарантией долгой и надёжной работы шкворней в автомобиле.

Ремонт и замена шкворней на автомобиле Газель

Автомобиль Газель завода АвтоГАЗ относится к такому классу машин, которые используются, как правило, с максимальной интенсивностью. Его технические характеристики, в частности, шкворневая подвеска, обеспечивают Газели широкую сферу применения, как для производственных нужд, так и для личных целей.

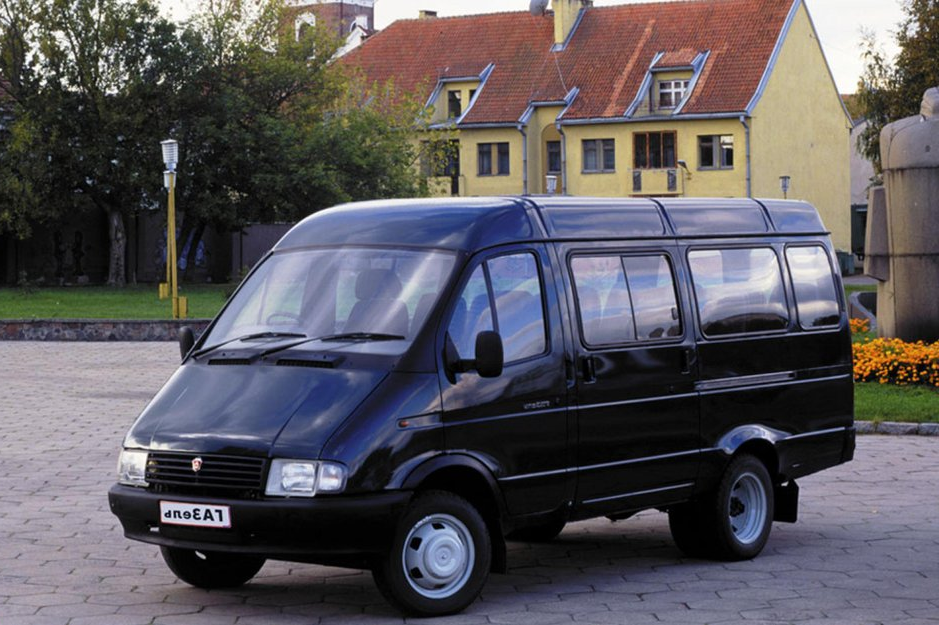

Так выглядит Газель

Шкворня, как элементы ходовой изначально имеют ограниченный ресурс, а при эксплуатации под нагрузками он, естественно, уменьшается. Замена шкворней на газели своими руками существенно сократит расходы на проведение ремонта, а также позволит владельцу восстановить работоспособность своего автомобиля в кратчайшие сроки.

Как снять шкворень

Извлечь шкворень из кулака можно несколькими способами. Его можно выдавить прессом или просто выбить, а можно включить фантазию и придумать собственный метод. Но пока стоит разобрать два основных варианта.

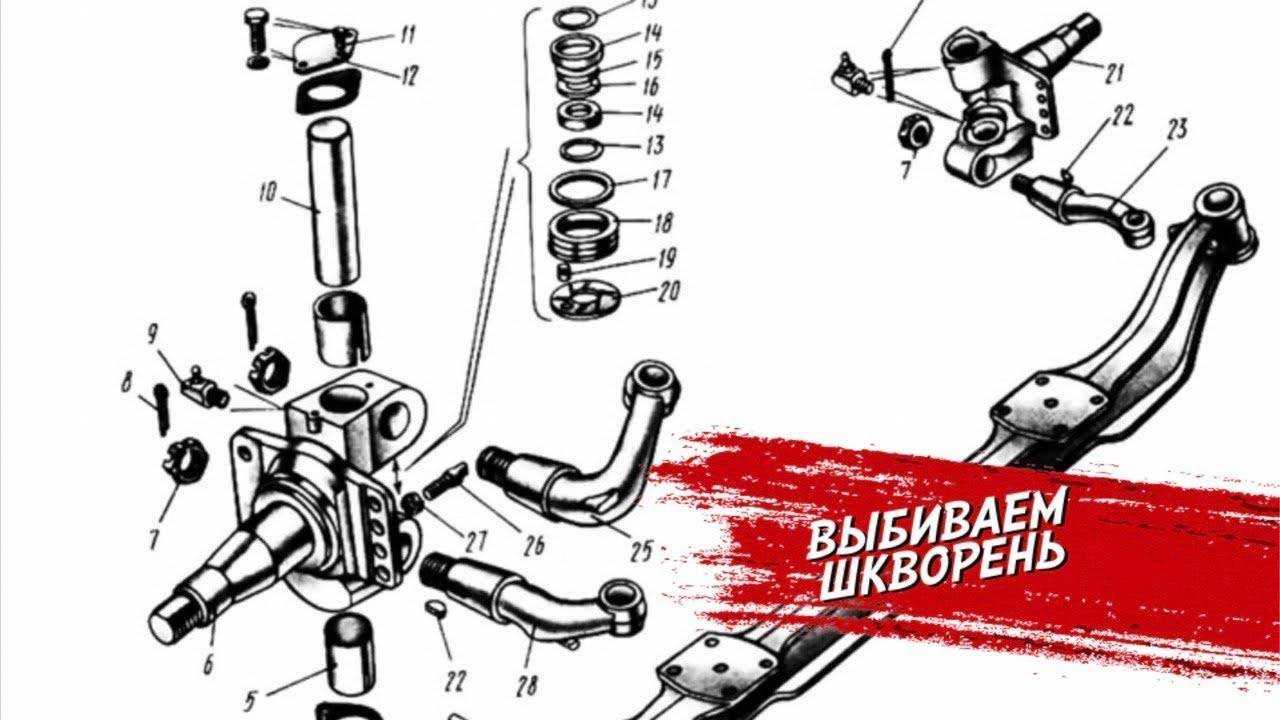

Выбивание шкворня

Первый и наиболее распространённый способ достать закисший в балке стержень — это простое выколачивание балдой или тяжёлым молотком. Делать это нужно аккуратно, без фанатизма, чтобы не повредить поворотный кулак.

Для такой процедуры понадобится молоток потяжелее, поскольку удар должен быть сильным, а также наставка. Она должна быть диаметром на 2-3 мм меньше, чем сам шкворень. Перед началом желательно что-нибудь подложить под балку, чтобы создать хорошее сопротивление. Затем направляем наставку на закисший стержень и наносим по ней мощные удары.

Выбивание шкворня при помощи молотка и наставки

Процесс может затянуться, так как для начала его нужно будет сорвать с места. Если вам удалось это сделать, можно считать, что дело в шляпе

В этом моменте важно учитывать твёрдость наставки, поскольку, если металл мягче стержня, то он расплющится и застрянет в поворотном кулаке. Если наоборот, наставка тверже, то можно заклепать шкворень, вследствие чего он увеличится в диаметре и не пролезет в гнездо балки

Тогда его оттуда вообще не достать. По словам механиков, лучшей наставкой является старая ось, обработанная на токарном станке. Её твёрдость с размерами будут подходящими и стержень без особых проблем легко извлечётся.

Подробнее про выбивание шкворней можете посмотреть в видео:

Выпрессовка шкворня

Второй способ немного проще, правда требует специального инструмента. Зачастую им пользуются, когда достают шкворня на грузовых автомобилях, но можно применить и для легковушки. Для начала нужно самостоятельно изготовить (или купить, но стоимость такого прибора будет от 70 000 рублей и выше) некий съёмник, который представляет собой прямоугольную конструкцию. Берётся небольшая толстая плита и две шпильки, которые необходимо приварить к ней на определённом расстоянии (около 30 см). Затем применяется вторая плита, с проделанными для них отверстиями. Вся конструкция ставится соосно под шкворень, а плита с отверстиями прикручивается сверху гайками. Таким образом получается замкнутый остов, который будет служить упором при выдавливании закисшего стержня.

Полдела сделано! Теперь осталось поставить гидравлический домкрат (грузоподъёмностью желательно не менее 50 тонн), подобрать под шкворень наставку и начать сам процесс. Получается так, что сверху поворотный кулак упирается в верхнюю плиту, прикрученную гайками к шпилькам, а снизу давит домкрат. Он в свою очередь наталкивается на основную, нижнюю плиту, что и создаёт большое усилие. При определённом давлении стержень сам начнёт вылазить из балки.

Выпрессовка шкворня при помощи специального съемника и гидравлического домкрата

Можно обойтись без домкрата, однако это дольше по времени и чуть сложнее в реализации. Придется изготовить или заказать съемник, который показан на рисунке ниже. Он крепится к колесной ступице таким образом, чтобы болт сверху попадал в отверстие шкворня. Затем болт вручную вкручивается в это отверстие, тем самым выпрессовывая шкворень.

Выпрессовка шкворня при помощи съемника

Подробнее про процесс выпрессовки шкворней можете посмотреть в видео:

Это два основных способа, которыми можно извлечь даже намертво засевший шкворень. Они были придуманы автовладельцами, которые когда-то столкнулись с этой проблемой. Конечно, это не совсем технологично, но зато эффективно и по-мужски. Причём, если вы своевременно промасливали кулак, то выбить стержень не составит труда, и, возможно, не понадобится грубая сила. Правда, бывает такое редко.

https://youtube.com/watch?v=_8RGsNomJ9U

Технология замены шкворней на Газели

Для проведения ремонта шкворневой подвески на Газели необходимо подготовить следующие детали и инструменты:

1. Ремонтный комплект, который содержит все необходимые детали, включая новые шкворня.
2. Развёртку на Газель 25 мм, а также держатель.
3. Набор головок, ключей.
4. Съёмник ступичных подшипников.
5. Смазку шруса, карбюраторный очиститель и жидкость ВД-40.
6. Шкворневую смазку и фиксатор резьбы.

Смотрите в видео: замена шкворневой на Газели.

https://youtube.com/watch?v=H-f6CxHuZFM

Рекомендуется производить замену обоих шкворней на оси в рамках одного ремонта, чтобы обеспечить идентичность работы рулевого механизма при движении.

Переднюю часть автомобиля необходимо вывесить, посредством домкрата и подставных упоров, которые ставятся под балку, а также снять колеса, обеспечив тем самым возможность проведения ремонтных работ.

Внешний вид шкворневой подвески

Технология замены состоит в следующем.

Демонтаж:

1. Первоначально необходимо удалить масло из моста.
2. Демонтировать суппорт и диск тормозов.
3. Открутив щит тормозов, весь привод нужно снять в сборе совместно с подшипником в корпусе.
4. Далее, демонтируется рулевой наконечник и маслёнка, расположенная снизу.
5. После чего деинсталлируется шкворневая крышка, клапан смазки и пробка.

Демонтаж шкворневой подвески

При разборе узла желательно обработать детали ВД-40, а также использовать соответствующий инструмент. Трудно снимаемые детали рекомендуется подогреть горелкой или замочить в керосине. Сам шкворень, как правило, выбивается молотком снизу вверх. Аналогичным образом производится демонтаж второй детали на другом колесе.

Обратная сборка:

1. Демонтированные детали необходимо очистить от пыли и грязи, обработав их предварительно очищающими жидкостями, а также произвести визуальный осмотр их состояния. Все детали с трещинами и выраженным износом подлежат замене.
2. Процесс монтажа выполняется в обратном порядке с использованием новых комплектующих.

Детали шкворневой подвески в разборке

При этом нужно учитывать некоторые особенности:

запрессовка втулок поворотного кулака производится с помощью оправки, устанавливаемые детали смазывают смазкой для шруса;
при развёртке новых втулок технологический допуск составляет от 0,02 до 0,053 мм, при этом необходимо строго соблюдать соосность;
развёртку рекомендуется выполнять через старую втулку, которая не демонтируется, а оставляется в поворотном кулаке;
устанавливая опорный подшипник с пыльником важно соблюсти направления сборки, при этом он устанавливается так, чтобы пыльник бух сверху;

Смотрите в видео: как заменить шкворень и установить втулки в цапфы.

По факту сборки необходимо произвести полную смазку и проверку узла. После этого все детали устанавливаются на машину в обратном порядке, заливается масло в мост и устанавливаются колеса.

Таким образом, замена шкворней на Газели является периодической процедурой, которая обеспечивает управляемость и манёвренность машины на дороге. Наличие специального инструмента и знания технологии позволит каждому владельцу отремонтировать свой автомобиль самостоятельно.
