Передняя подвеска на ваз 2107

Замена поломанной пружины

Для замены пружины (которая также не подлежит ремонту) нужно снять амортизатор, отсоединить её от штанги поперечной устойчивости. После этого нужно ослабить винты нижнего рычага, после этого он поддомкрачивается, далее с помощью специального съёмника извлекаем палец шаровой.

Теперь можно медленно отпускать домкрат, вследствие этого пружина ослабляется и легко извлекается из чашки.

Внимание! Новую пружину можно поставить в опорную чашу, только предварительно стянув её специальной стяжкой. После этого  точно так же поджимают нижний рычаг, тогда его шаровая опора вошла в поворотный кулак

Затем можно освободить пружину от стяжки. Показана схема сжатия пружины с помощью стяжки

После этого  точно так же поджимают нижний рычаг, тогда его шаровая опора вошла в поворотный кулак. Затем можно освободить пружину от стяжки . Показана схема сжатия пружины с помощью стяжки.

В заключение нужно сказать, что следить за исправностью подвески вполне по силам и начинающему автомобилисту, главное, чтобы в его распоряжении была эстакада или яма.

Замена пружин

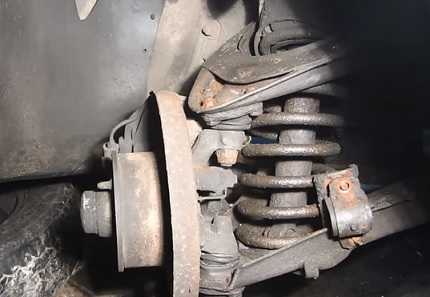

Старая пружина

Для замены изношенных или поврежденных пружин необходимо демонтировать амортизатор и отсоединить от рычага стабилизатора. Далее ослабляются гайки, которые держат ось нижнего рычага на поперечине. При помощи домкрата подожмите нижний рычаг, но не нагружайте подвеску. Съемником извлеките палец шаровой опоры.

Далее домкрат плавно опустите, ослабив пружину. При помощи лопатки ее следует извлечь из нижней опорной чашки. Перед монтажом новой пружины ее сжимают специальными стяжками, чтобы она вместилась на свое место.

Новая пружина устанавливается в нижнюю опорную чашку, а затем при помощи домкрата поджимается нижний рычаг вверх, что позволит вставить в поворотный кулак его шаровую опору.

Зафиксировав опору, снимите с пружины стяжки. Другие части подвески соберите в обратной последовательности. Как видите, ремонт ВАЗ 2107 своими руками – работа не очень сложная, если вы будете действовать по нашей инструкции.

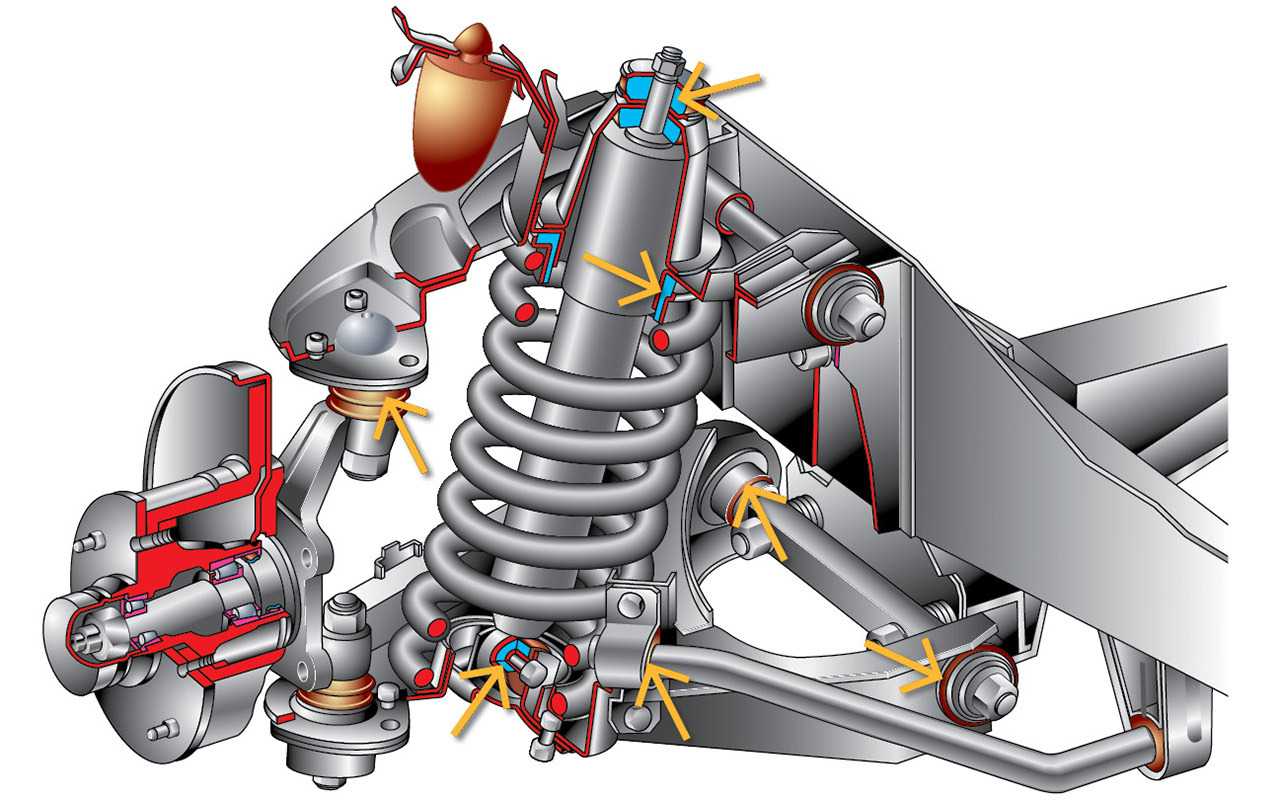

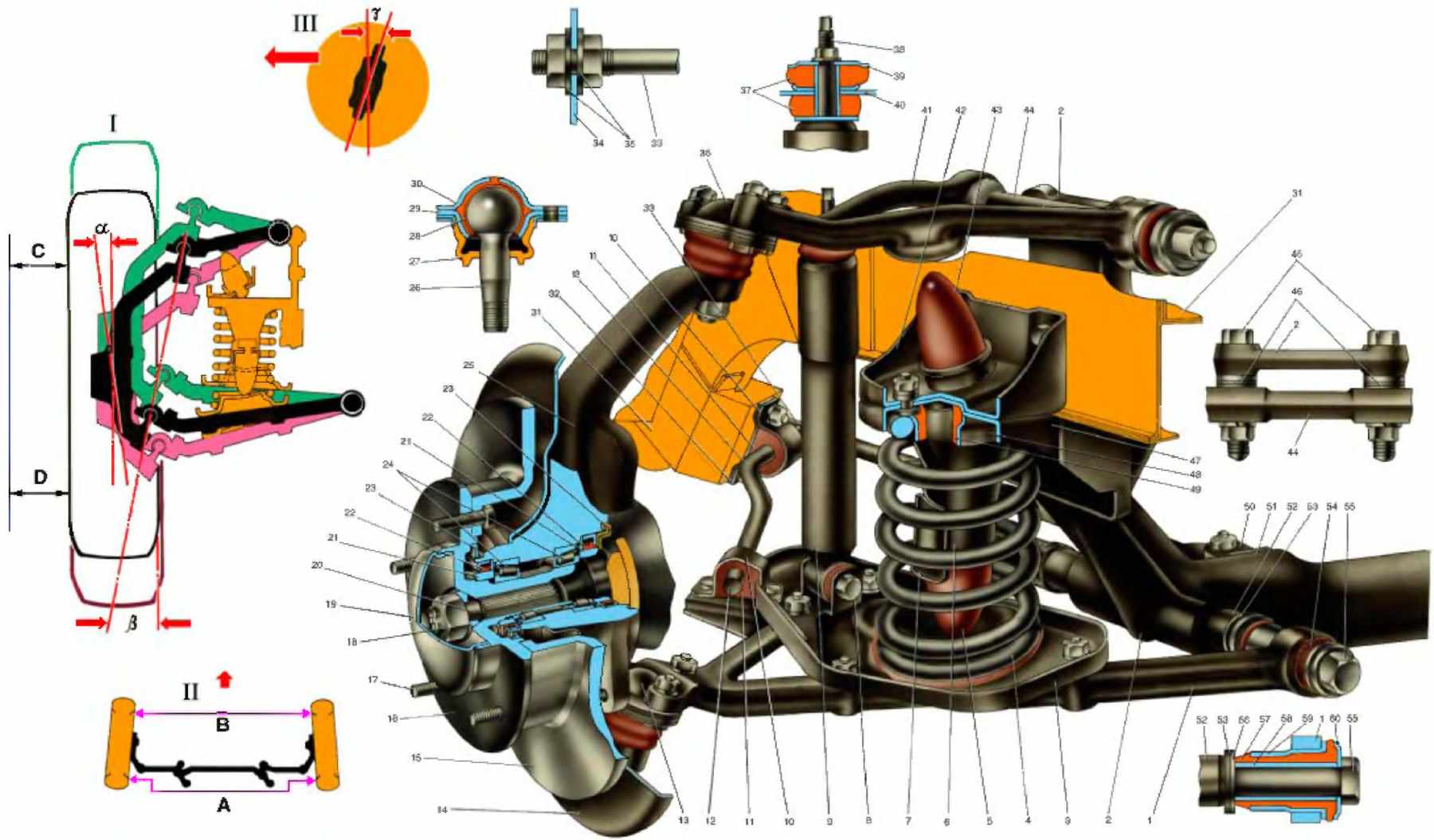

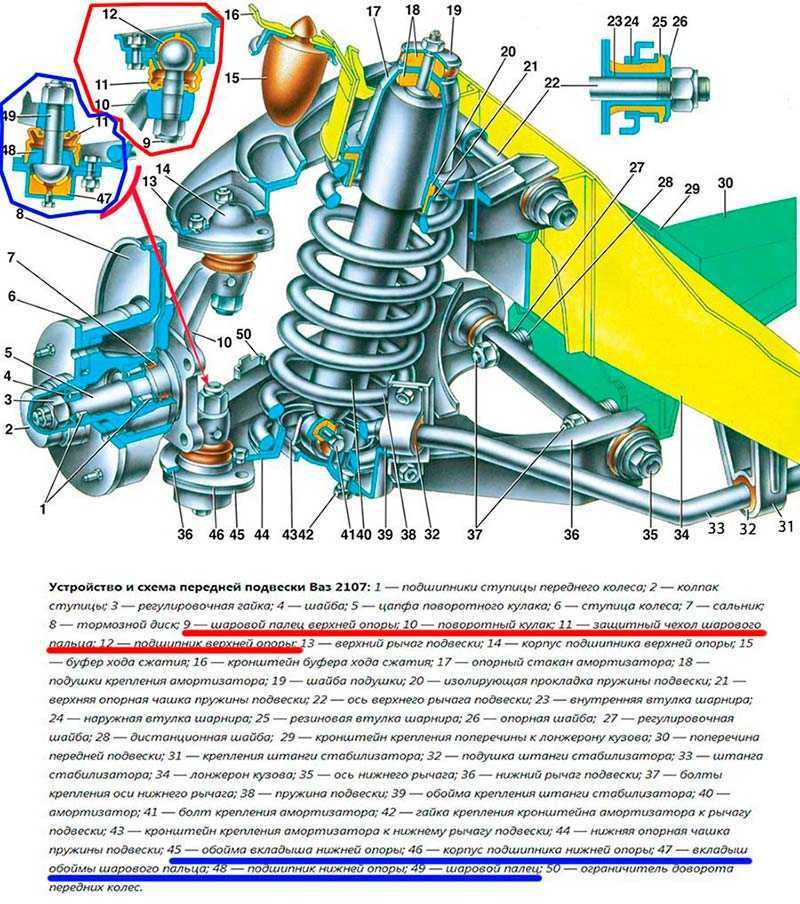

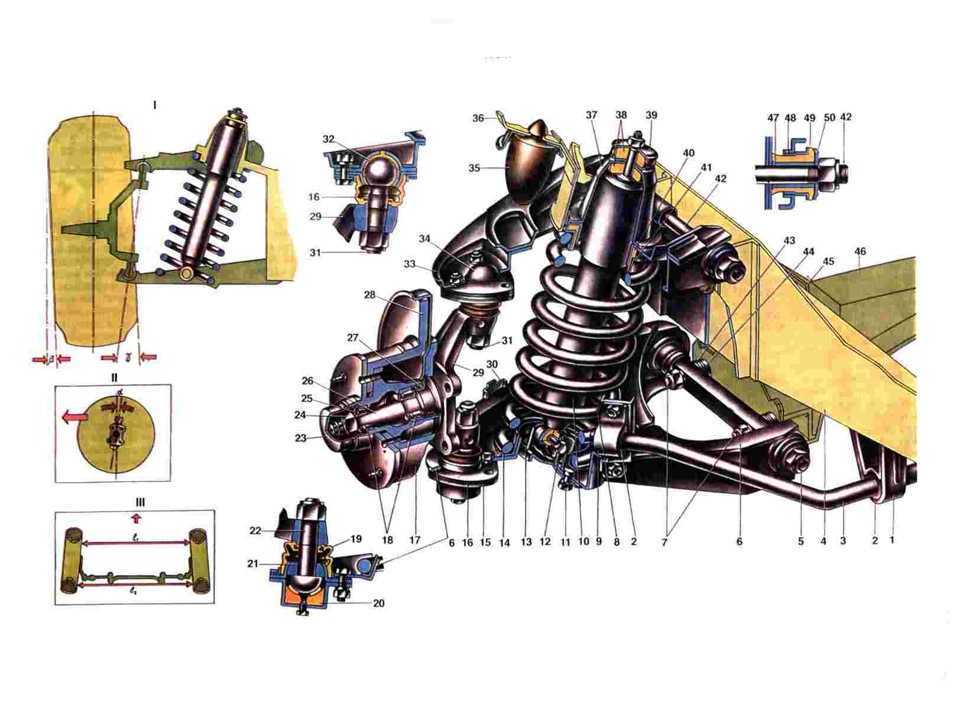

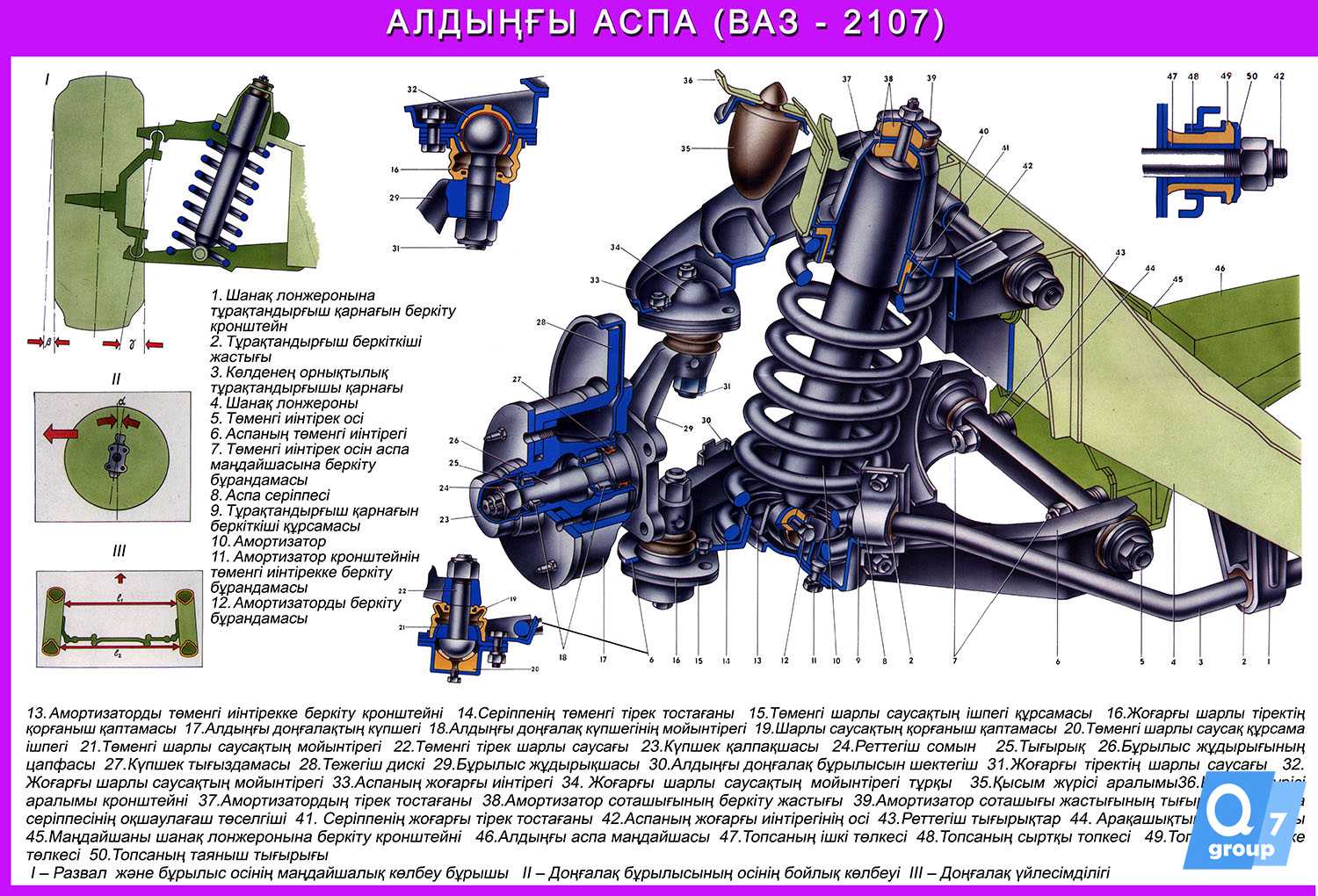

Устройство передней подвески ВАЗ 2107

“Семерка” оснащена независимой подвеской, состоящей из верхнего и нижнего рычага, пружины и амортизатора с каждой стороны. Нижние рычаги связаны между собой через стабилизатор поперечной устойчивости.

Оси нижних рычагов жестко прикреплены к поперечине (балке), которая закреплена на передних лонжеронах кузова. Роль осей верхних рычагов выполняют болты крепления, которыми рычаги прикручены к стойкам брызговиков.

Подвижность рычагов обеспечивается за счет резинометаллических шарниров — сайлентблоков.

Ступица колеса прикручена к поворотному кулаку, который удерживается на концах рычагов за счет шаровых опор (верхней и нижней). Это обеспечивает поворот колес вокруг вертикальной оси.

Пружины передней подвески, сглаживающие неровности при проезде неровных участков дороги, стоят между нижними рычагами и брызговиком. Что пружины не смещались во время езды, их края вставлены в опорные чашки.

Амортизаторы, поглощающие энергию колебаний, крепятся корпусом к нижнему рычагу, а их штоки прикручены к брызговикам через резиновые подушки.

Стабилизатор поперечной устойчивости соединяется с рычагами и лонжеронами через резиновые втулки, чтобы исключить непосредственный контакт металлических деталей и компенсировать ударные нагрузки.

Когда нужно менять?

Обычно о том, что сайлентблок вышел из строя, водитель наверняка догадается. Если нужна замена, об этом расскажет дискомфорт при езде. Ощущаются явственные «железные» удары, шумы именно в подвеске. Но это далеко не все.

Если срочно не принять меры, то у ВАЗ 2110 будут разбиваться крепления и соединения, появится люфт. Пострадают также углы расстановки колес, что явно до добра не приведет.

Нужно обратить внимание на некоторые симптомы того, что эти резиновые детали изношены:

• при езде скрипит резина на колесах. Не обязательно сильно. Даже небольшого скрипа не должно быть;
• слышится стук в области колес. Дело здесь в плохом прокручивании разрушающихся сайлентблоков;
• по мере изношенности сайлентблок сначала покрывается трещинками, а затем и вовсе распадается. Здесь уже не услышать стуки может только глухой.

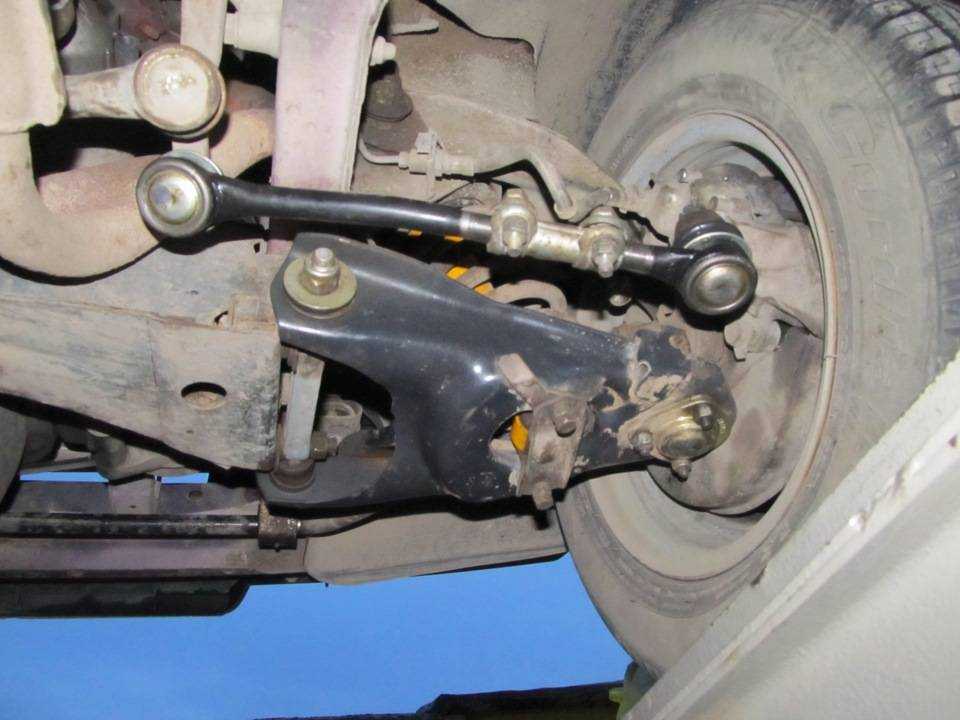

Ремонт нижнего рычага

Если нижний рычаг незначительно погнулся и при этом других повреждений не выявлено, то можно продолжать эксплуатировать автомобиль, только надо проверить развал-схождение колёс. Ремонт или замена этого элемента передней подвески проводится в следующих случаях:

• сильное повреждение нижнего рычага;
• появление трещин.

Для выполнения работ понадобятся такие инструменты:

• набор рожковых ключей;
• набор головок;
• щётка по металлу;
• домкрат;

• съёмник для выпрессовки сайлентблоков;

• приспособление для снятия шаровых опор;

• монтажная лопатка;
• проникающая жидкость;
• молоток;
• тиски.

Снятие рычага

Необходимость в демонтаже нижнего рычага возникает при выходе из строя указанного элемента, для замены оси или сайлентблоков.

Порядок выполнения работ:

1. Приподнимают переднюю часть автомобиля. Для этого используют домкрат, но можно и подъёмник.

2. Снимают колесо.

3. Откручивают нижнее крепление амортизатора.

4. Ослабляют гайки на оси.

5. Освобождают крепление подушки стабилизатора.

6. Немного нагружают подвеску. Для этого понадобится надёжная опора, которую подставляют под рычаг и немного опускают автомобиль.

7. Откручивают гайку на опоре и выпрессовывают палец. Делают это при помощи специального съёмника.

8. Разгружают подвеску. Делать это надо плавно. Аккуратно оттягивают стабилизатор, чтобы перевести его через шпильку, имеющуюся на нижнем рычаге.

9. Снимают пружину. Для этого её поддевают и снимают из опорной чашки.

10. Откручивают болты крепления оси. Под ними есть шайбы, которые используются для регулировки угла «развала» колёс. Надо запомнить их расположение, иначе придётся снова проводить регулировку.

11. Снимают нижний рычаг. Для этого используют монтажную лопатку, которой аккуратно отжимают ось.

Видео: последовательность демонтажа нижнего рычага

Замена шаровой опоры

Заменить шаровую опору на нижнем рычаге можно без его снятия. Так как у нас нижний рычаг уже снят, то поменять на нём шаровую опору будет намного легче:

1. Очищают гайки крепления шаровой опоры. Делают это при помощи щётки по металлу также можно смазать резьбу WD-40.

2. Снимают опору. Для этого откручивают три гайки крепления и снимают указанный элемент. Внимательно осматривают рычаг, чтобы обнаружить возможные повреждения и трещины.

3. Устанавливают новую шаровую опору и зажимают все гайки.

Новая шаровая опора уже идёт со смазкой, поэтому дополнительно её смазывать не надо. На некоторых опорах в нижней части есть маслёнка, через которую можно через время дополнительно наполнять её смазкой.

Видео: замена шаровой опоры

Замена сайлентблоков

Последовательность выполнения работ по замене сайлентблоков на снятом нижнем рычаге:

1. Рычаг надёжно фиксируют в тисках.

2. При помощи съёмника выдавливают старые шарниры.

3. Осматривают рычаг на наличие повреждений.

4. Вставляют один сайлентблоки. Для этого также используется съёмник.





















5. В отверстие вставляют ось вместе с шайбами.

6. Запрессовывают второй шарнир. Делают это так же как и в предыдущем случае.

Видео: замена сайлентблоков

Специалисты рекомендуют, после того как была проведена замена шаровой опоры и сайлентблоков, использовать только новые гайки.

Установка рычага

После проведения ремонта корпуса рычага, замены сайлентблоков или шаровой опоры, монтаж нижнего рычага выполняется в обратном порядке:

1. При помощи болтов фиксируют ось вместе с рычагом.

2. В опорную чашку устанавливают нижний край пружины. После этого начинают поджимать нижний рычаг. Смотрят, чтобы стабилизатор не зацепился за втулку.

3. Вставляют резьбовую часть шаровой опоры и фиксируют гайку.
4. Фиксируют подушку стабилизатора.
5. Устанавливают амортизатор и закручивают гайку.

6. Проверяют качество затяжки всех гаек. Они должны быть зажаты надёжно и прочно.

7. Устанавливают колёса и снимают автомобиль с домкрата.

На этом замена нижнего рычага считается законченной, можно дальше безопасно и комфортно эксплуатировать автомобиль.

Видео: установка нижнего рычага

Регулярно осматривая состояние передней подвески на ВАЗ 2107, можно вовремя заметить и устранить возникшие неисправности. Выполнить самостоятельно замену рычага, шаровой опоры или сайлентблоков сможет даже начинающий автолюбитель. Поддержка подвески в исправном состоянии, обеспечивает не только комфортную, но и безопасную эксплуатацию автомобиля. Применение качественных деталей проверенных производителей позволит значительно увеличить срок их службы и выполнять ремонт надо будет намного реже.

Модернизация пружин

Модернизация пружин — это процесс самостоятельной доработки пружины. Как правило, суть модернизации типовой пружины заключается либо в её обрезании (укорачивание), либо в удлинении (через проставки).

Укороченные пружины

Пружины с укороченной длиной (относительно стандарта для ВАЗ 2107) нужны в тех случаях, когда водитель хочет:

• занизить высоту кузова автомобиля;
• оптимизировать рулевое управление;
• сократить проём проседания на обгонах;
• убрать крен в стороны на поворотах.

Большинство производителей уже имеет ассортимент заниженных пружин. При этом занижение варьируется по высотам (-30, -50 и -70 мм). Не стоит забывать, что одновременно уменьшается и величина дорожного просвета, поэтому эксплуатация «семёрки» по ямкам и кочкам станет затруднена.

Для экономии средств укоротить пружины можно и самостоятельно. Для этого понадобится стандартная пара пружин и УШМ (болгарка). Обычно бывает достаточно срезать 2 витка, чтобы получить эффект «низкого кузова» и удобства управления. Срезание 3 витков делает машину очень низкой, поэтому на ней уже опасно ездить по неровным участкам дороги.

Видео: образание пружин на «классике»

Проставки под пружины

В процессе эксплуатации пружины изнашиваются — и это нормальное явление. Водитель сразу же начинает замечать, что подвеска теряет свою жёсткость: машина труднее управляется на неровных дорогах, появляются повышенные вибрации и удары.

Решить эту проблему можно простой заменой пружин или же использованием проставок. Кстати, проставки могут быть использованы даже при установке новых пружин — они увеличивают их ресурс и повышают жёсткость работы.

В автомагазине можно приобрести несколько типов проставок для пружин ВАЗ 2107:

• межвитковые (то есть использующиеся между витков пружинки);
• изделия для стыков между пружиной и чашкой подвески;
• изделия для стыка между шаровой опорой и чашкой;
• проставки для подвески.

Межвитковые проставки стоят недорого и легко устанавливаются. Применение таких изделий никак не отразится на величине дорожного просвета машины, но увеличит степень сжатия пружин и их жёсткость. После установки межвитковой проставки на каждую из пружин машина не будет проседать и сможет и дальше эксплуатироваться без кренов на поворотах.

Процесс установки межвитковой проставки следующий:

1. Поставить под переднее колесо домкрат.
2. Развести пружину на максимум, используя ломики.
3. Смочить в мыльной воде проставку.
4. Установить проставку отвёрткой на один из нижних витков пружины, закрепить.
5. Снять колесо с домкрата и выполнить ту же процедуру на другой стороне автомобиля.

Все остальные виды проставок ориентируются на модернизацию подвески, а не пружины, однако суть их монтажа и функций — та же.

Шаровые опоры

Ох, какие они вредные и нехорошие. Но вот на коробке написаны просто фантастические слова про них. Уж не помню, у какого именно производителя, но встречал эту фантастику. Не знаю, в каком мире живут эти производители, либо что они употребляют, но вот такая фраза:

Шаровые опоры — это вечный узел!

Да, конечно… Вечный! Правда, тут же приписка, что все зависит от стиля езды, рельефа местности, по которой машина ездит, от нагрузок, состояния пыльника. Короче, мы не дети, все прекрасно знаем, что такое шаровая опора ВАЗ 2101-2107. Еще поискать нужно такой узел, который менялся бы чаще. Речь сейчас не пойдет про фильтры, шток бензонасоса и прочую мелочь. Давайте говорить о подвеске. Ладно, посмеялись, теперь начнем смотреть, что же это вообще такое? И для чего же нужны они? Стоит сказать, что шаровая опора ВАЗ 2101, цена которой колеблется в интервале 350-500 за штуку (независимо от того, нижняя или верхняя), все же нуждается в уходе и в смазке внутренней поверхности пыльника перед сборкой.

Основная их функция — это удерживать ступицу колеса в вертикальном положении. Но при этом она должна проворачиваться вокруг этой самой вертикальной оси, чтобы имелась возможность совершить поворот. Вот, пожалуй, вкратце так можно описать всю суть. Крепление шаровых опор производится к рычагам ВАЗ 2101 при помощи болтов. Друзья, при каждой замене шаровых ставьте новые болты, гайки, не забывайте про граверные шайбы. Палец опоры вставляется в отверстие ступицы. Именно при помощи этого пальца и происходит поворот колеса. Проверять состояние шаровых опор умеете? Если нет, то не беда, научитесь быстро.

Проверка верхней шаровой

Итак, пригласите соседа, посадите его в машину, пусть выжмет педаль тормоза. А вы в это время беретесь за верх колеса и резко дергаете его вперед-назад. Ну, если быть точнее, то от себя, затем на себя. При этом не должно ощущаться люфтов. Зачем держать педаль тормоза? Да чтобы зафиксировать в одном положении ступицу, не было вероятности того, что ее подшипник будет люфтить. Ведь вы знаете, что он затягивается с небольшим моментом и должен иметь маленький свободный ход?

Но можно для проверки шаровых опор ВАЗ 2101 воспользоваться и более действенным методом. Возьмите небольшую монтажную лопатку. Ставите ее между верхним рычагом подвески и ступицей. Резкими движениями перемещаете ее вверх-вниз. Люфт обязательно себя выдаст, вы это почувствуете. Да и подвеска ВАЗ 2101 будет работать неправильно, когда имеются люфты шаровых. Это ощущается при езде, появляются хрусты, которые изрядно напрягают.

Проверка нижней шаровой

Как ни странно, но даже руководство по эксплуатации советует на первом шаге очистить всю поверхность от грязи. Да, к сожалению, здесь скапливается много воды и пыли, постепенно ее становится все больше. А если вы моете автомобиль только по великим праздникам, то там скопился целый культурный слой. Заметьте, что в нижней шаровой имеется небольшая пробка. Если вы думаете, что это для красоты, то ошибаетесь. Выкручиваете ее и проводите замер расстояния от поверхности шаровой ВАЗ 2101 до пальца.

Кроме того, в процессе эксплуатации через эту дырочку можно нагнетать Литол или ШРУС. Не знаю, как вы, а я последнюю смазку даже для кулеров компьютера использую иногда. Расстояние от поверхности шаровой до пальца должно быть максимум 11,8 миллиметра. Если же значение больше, то нужно как можно быстрее заменить опору. С ней шутки плохи, если выскочит, то колесо ляжет на бок. А на высокой скорости это чревато тяжелыми последствиями.

Небольшое видео о замене шаровых опор на ВАЗ 2101:

https://www.youtube.com/watch?v=https ://www.youtube.com/watch?v=Aw1H8p2Kc1E

Как снять рычаг передней подвески

Чтобы снять рычаги передней подвески и сайлентблоки, а затем установить новые, вам понадобятся:

• приспособление для выпрессовки/запрессовки сайлентблоков;
• комплект накидных и торцовых гаечных ключей;
• домкрат;
• баллонный ключ.

Работы могут быть проведены на смотровой яме с помощью домкрата или на подъемнике.

Автомобилистам может потребоваться снять рычаг передней подвески в трех случаях:

1. Для замены рачага.
2. Для замены сайлентблоков.
3. Для замены оси рычага.

Чтобы понять, как снять рычаг передней подвески (верхний), руководствуйтесь нашей инструкцией.

Вам нужно:

• Загнать вашу машину на смотровую яму или подъемник.
• С помощью баллонного ключа и домкрата (если вы на смотровой яме) снять колесо.
• Затем снять болт, который держит кронштейн переднего бампера.
• Открутить самоконтрящуюся гайку и болты крепления, тогда у вас получится отсоединить верхнюю шаровую опору.
• Удерживая ось с помощью ключа, снять самоконтрящуюся гайку с оси рычага.

Если вы сняли рычаг передней передачи и увидели, что он в порядке (не деформирован и нет трещин), его можно использовать повторно, но прежде обязательно вам следует снять сайлентблоки и установить новые. Чтобы это сделать, нужно их выпрессовать съемником. При этом убедитесь, что рычаг плотно зажат в тисках.

Прежде чем возвращать деталь на место, нужно запрессовать новые сайлентблоки, пользуясь съемником. Чтобы это сделать, поменяйте положение его элементов на рычаге.

До того как рычаг будет установлен, рекомендуется также снять самоконтрящиеся гайки оси рычага и пальца шаровой опоры и поставить другие.

Работая с рычагом, руководствуйтесь данной последовательностью действий:

• Установите рычаг на ось и не затягивайте гайки. Зафиксируйте его.
• Установите болт, который отвечает за крепление переднего бампера.
• Опустите домкрат/подъемник и дайте подвеске нагрузку.
• Заведите в поворотный кулак палец шаровой опоры.
• Затем затяните самоконтрящуюся гайку шаровой опоры.
• Закрутите гайку крепления оси верхнего рычага.
• Поднимите машину и установите колеса.

После процедуры замены следует проконтролировать угол сход-развала.

Как в случае с верхним рычагом, вам может также понадобиться снять нижний рычаг передней подвески, чтобы заменить сайлентблоки, оси или же сам рычаг.

Все манипуляции проводятся на смотровой яме или подъемнике.

Порядок работы:

• Поднять машину (на домкрате или воспользуйтесь подъемником).
• Снять с машины колесо.
• Снять амортизатор.
• После этого нужно раскрутить гайки крепления нижнего рычага.

• Опустить домкрат или подъемник, тем самым нагрузив машину.
• Следующий шаг – отвинтить гайку крепления и выпрессовать палец нижней шаровой опоры из поворотного кулака.

• Затем вместе с тем как вы будете переводить стабилизатор через шпильку крепления, вам нужно снять нагрузку с передней подвески.
• Поддеть пружину и снять ее с опорной чаши.
• Открутить несколько самоконтрящихся гаек, которые фиксируют ось нижнего рычага.
• Следующий шаг: снять упорные шайбы.
• Затем снять ось монтажной лопаткой.
• Снять нижнюю шаровую опору, если нужно, поменять рычаг. Для этого отвинтите болты крепления. Убирать опору требуется только для замены рычага.
• Зафиксировать рычаг в тисках.
• Пользуясь съемником, выпрессовать сайлентблоки.

Если вы сняли рычаг и видите, что он цел, можно просто снять старые сайлентблоки, поменять их и собрать узел обратно. При этом необходимо снять самоконтрящиеся гайки и поставить новые.

Важно подметить, что один и тот же съемник используется для выпрессовки и запрессовки сайлентблоков, все зависит только от расположения деталей и рычага относительно друг друга.

Чтобы вернуть нижний рычаг на место:

• Сначала запрессуйте только один сайлентблок.
• Вставьте в рычаг ось, на которой находятся упорные шайбы.
• Установите упорную шайбу с той стороны, где находится сайлентблок, и закрутите самоконтрящуюся гайку, но не затягивайте ее.
• Запрессуйте второй сайлентблок.
• На ось установите фасонную шайбу и заверните самоконтрящуюся гайку.
• Установите все элементы передней подвески (включая рычаг) в обратной снятию последовательности.
• Нагрузив переднюю подвеску, хорошо затяните гайки оси нижнего рычага.
• Установите колесо на место.

Когда вы закончите процедуру замены сайлентблоков и/или нижнего рычага, проконтролируйте углы установки колес и откорректируйте их при необходимости.

Важная заметка: сайлентблоки быстро изнашиваются, если на резину попало масло, так как она не является маслостойкой. Найдите причину утечки масла, устраните ее, а после этого нужно снять старые детали и поставить свежие. В противном случае проблема будет повторяться.

Пружина

Чтобы заменить поврежденную или просевшую пружину потребуется произвести снятие амортизатора и отсоединение от рычага стабилизатора устойчивости.

Затем нужно послабить гайки крепления оси нижнего рычага к поперечине. Домкратом поджимается, но, не нагружая подвеску, нижний рычаг. Из него съемником извлекается палец шаровой опоры.

После чего домкрат медленно опускают, послабляя пружину. Ослабленную пружину лопаткой извлекают из нижней опорной чашки.

Перед тем, как ставить новую пружину ее нужно сжать при помощи специальных стяжек для пружин, иначе пружина на место не влезет.

Новую пружину ставят в нижнюю опорную чашку, после чего домкратом поджимают нижний рычаг вверх, чтобы вставить его шаровую опору в поворотный кулак.

Закрепив опору, с пружины снимают стяжки. Остальные части подвески собираются в той же последовательности что и снимались.

Подведя итог, можно сказать, что ремонт передней подвески ВАЗ 2107 на первый взгляд может показаться не сложным, но как правило у неопытного водителя он может вызывать трудности.

И связано это не только с наличием определенный знаний, которые, мы надеемся, Вы получили из нашей статьи, но и наличием определенной сноровки, без которой отремонтировать любой отечественный автомобиль у Вас вряд ли получиться.

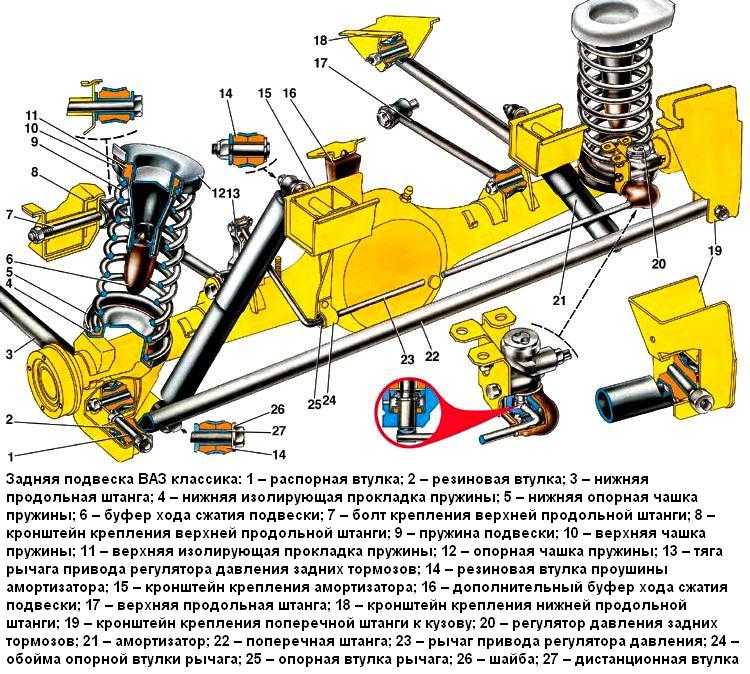

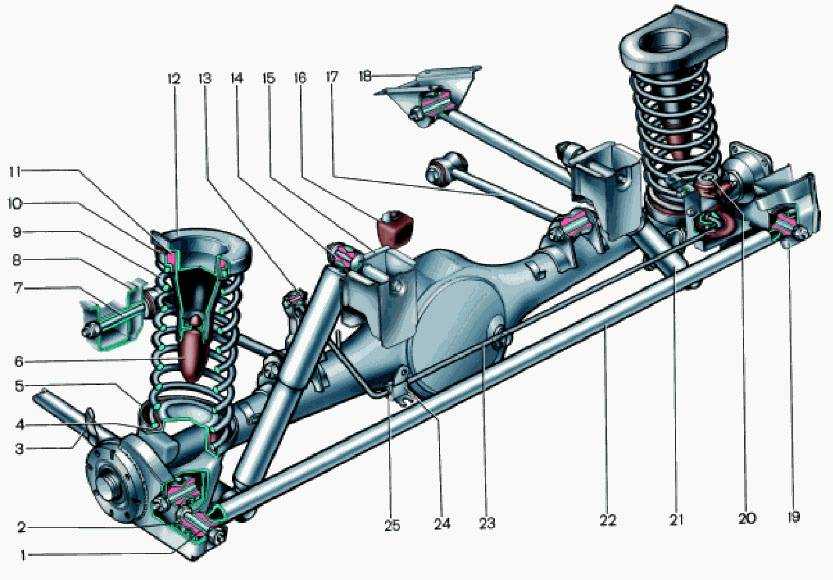

Задняя подвеска ВАЗ 2107 имеет довольно простую конструкцию, что делает её более надёжной, по сравнению с передней, и упрощает ремонт. Необходимость в замене того или иного элемента возникает нечасто и напрямую зависит от условий эксплуатации автомобиля и качества используемых комплектующих.

Идеальный вариант — пружины от Нивы

Поэтому, одна из наших задач – повысить жесткость задней подвески. Мы советуем поставить туда пружины от Нивы. Их жесткость вполне подойдет для ВАЗ 2107. На дороге машина будет чувствовать себя уверенно, несмотря на то, что в салоне находится максимальное количество человек. Смело устанавливайте эти пружины и даже не сомневайтесь. Что касается передней части автомобиля, тут желательно поставить амортизаторы по кругу, это добавит подвеске упругости.

Если у вас стоит отечественная резина — советуем заменить. Реклама- рекламой, а как не крути, по качеству она сильно уступает заграничной. Резина очень сильно влияет на комфорт. Если вы все сделаете правильно, то при 150-170км/ч автомобиль будет вести себя прекрасно

Обратите внимание на климат места, где вы живете. Если он достаточно холодный, то и амортизаторы покупать вам следует рассчитанные на погодные условия

В добавок к тому, что машина станет более управляемой, поднимутся также ее аэродинамические качества и повысится пассивная безопасность. Полный комплект подвески спортивной сборки на «семерку» найти практически невозможно, нужно вручную подгонять подвеску под параметры машины.

Установка проставок(удлинителей) задних амортизаторов ВАЗ

-КЛАССИКА.

Факторы, влияющие на цену

Стоимость нижнего рычага на авто ВАЗ 2107 может быть разной. При формировании прайса учитывают следующие характеристики запчасти:

1. Тип крепления.
2. Особенности конструкции.
3. Общее состояние.
4. Оригинальность.
5. Качество.

Большое влияние на стоимость запчасти оказывает фирма-производитель. Чем она известнее и надежнее, тем дороже будут стоить ее детали. Импортные модели обходятся дороже отечественных. В регионах с высоким уровнем конкуренции можно найти запчасть с неплохой скидкой. Доставка рычага для ВАЗ 2107 влечет за собой дополнительные финансовые траты.

Зависит цена и от популярности реализатора. В крупных и известных официальных магазинах стоимость деталей выше, чем в небольших, недавно открывшихся торговых компаниях.

Устранение неисправностей

Если при повороте колеса слышен странный хруст, то это говорит о том, что нужно произвести замену сайлентблоков. Она находится в передней подвеске. Процесс работы не самый сложный, в особенности, если меняется элемент нижнего рычага. С верхним будет чуть-чуть сложнее.

Изношенные пружины передней подвески отрицательно сказываются на проходимости автомобиля. С ее заменой не стоит затягивать, она может дать трещину.

Для устранения этой неполадки потребуется домкрат, пару ключей и съемник. Разбираем все необходимые элементы, дабы освободить ее, а после поменять. Извлекаем ее и меняем.

Часто происходит так, что колесо автомобиля попадает в яму или другую неровность, что может стать следствием деформации нижнего рычага. Действовать в таких обстоятельствах нужно без отлагательств. Это считается серьезной поломкой.

Это лишь малая часть того, с чем вы столкнетесь при поломке подвески. Но в любом случае самому произвести замену не так сложно, как кажется.

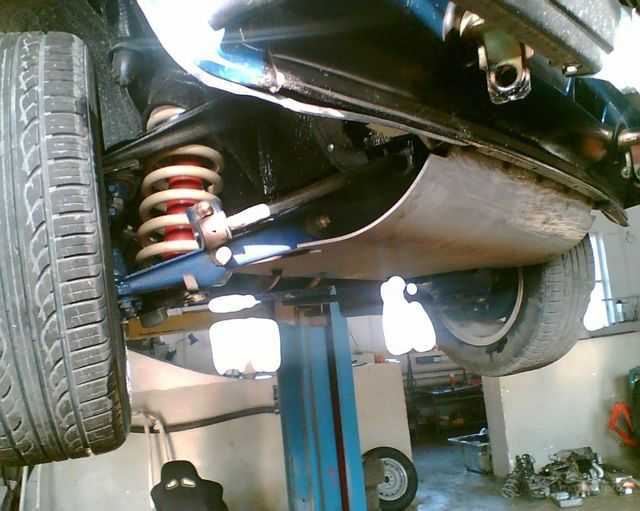

Занижение подвески как вариант ее тюнинга

Многие автолюбители предпочитают, что чем больше величина дорожного просвета (так называемый клиренс), тем лучше. И они отчасти правы. Отечественные дороги могут очень быстро «убить» низкую подвеску. Однако при тюнинге, некоторые владельцы «Семерки» ставят перед собой совершенно противоположные цели. Они хотят занизить подвеску, придав автомобилю более спортивный вид. Насколько это логично в условиях плохого дорожного покрытия?

На самом деле, свои преимущества у низкой подвески есть. К примеру, улучшается управляемость машины в поворотах. Это достигается за счет меньшего крена (снижается уровень центра тяжести). Еще одно преимущество заключается в изменении внешности автомобиля. Она становится более спортивной и агрессивной. Наконец, снижение сопротивления позволяет добиться уменьшения потребления топлива.

Снятие рычага

С помощью ключа на 19 выкручиваете гайки, крепящие поперечную тягу к рычагу подвески. Только лишь после этого необходимо при помощи монтажной лопатки сдвинуть ось и полностью снять рычаг

Обратите внимание, что под осью, на которой произведено крепление рычага подвески, находятся специальные шайбы. С их помощью регулируется развал колес. Установка нового нижнего рычага делается в обратном порядке

Необходимо устанавливать обязательно новые гайки. При помощи съемника в новый рычаг производится запрессовка сайлентблоков. Вот и все, передняя подвеска ВАЗ-2107 восстановлена, теперь она будет служить довольно долго

Установка нового нижнего рычага делается в обратном порядке. Необходимо устанавливать обязательно новые гайки. При помощи съемника в новый рычаг производится запрессовка сайлентблоков. Вот и все, передняя подвеска ВАЗ-2107 восстановлена, теперь она будет служить довольно долго.

Возможные поломки ходовой части

Поднятие авто

К неисправностям подвески ВАЗ 2107 относится износ резиновых элементов подвески, а также могут износиться шаровые опоры. Иногда во время эксплуатации из строя выходят пружины и стойки-амортизаторы.

Выполнить ремонт передней подвески ВАЗ 2107 своими руками можно в гаражных условиях, но сначала нужно продиагностировать ее состояние. Загоните машину на смотровую яму или эстакаду, а при осмотре определите состояние резиновых элементов, проверьте все зазоры в шаровых опорах и убедитесь в отсутствии масляных подтеков из амортизатора, а также проверьте целостность пружины.

Для проверки состояния амортизатора своими руками необходимо хорошенько нажать на крыло автомобиля сверху, добившись сжатия амортизатора

Затем отпустите и обратите внимание, как поведет себя авто. Амортизатор должен моментально принять начальное положение без лишних колебаний

При сильном износе стоек машина будет качаться, и их придется заменить.

Нижний рычаг передней подвески ВАЗ 2107

Автомобиль ВАЗ 2107, а в народе его просто «Семёрка», является последним заднеприводным представителем из модельного ряда популярного отечественного производителя. В отличие от переднеприводных автомобилей, здесь передняя подвеска имеет меньше деталей, поэтому её диагностику и ремонт проводить намного проще и со всем справиться можно самостоятельно, не привлекая дорогостоящих специалистов.

«Семёрка» имеет независимую переднюю подвеску, основными деталями которой являются два рычага: верхний и нижний. Нижний рычаг соединяет между собой ступицу или поворотный кулак с кузовом автомобиля. За счёт рычагов передней подвески, колёса удерживаются в вертикальном положении, а также гасятся поперечные силы, возникающие во время движения автомобиля.

Корпус нижнего рычага

Нижний рычаг фиксируется на поперечине подвески, которая крепится на передних лонжеронах. На нём закреплена шаровая опора, а также нижним краем опирается пружина. Всё это затрудняет замену этого элемента подвески, но справиться с такой задачей своими руками сможет даже начинающий автолюбитель. Достаточно определить причину поломки, после чего действовать согласно разработанным правилам и рекомендациям специалистов.

Шаровая опора

Непосредственно на нижнем рычаге надёжно зафиксирована шаровая опора. Это шарнирный элемент, который соединяет между собой рычаг и ступицу

Шаровая опора принимает на себя все удары, возникающие при попадании колеса на неровности дороги, поэтому её прочности уделяется особое внимание

Исправные шаровые опоры ограничивают раскачивание колеса в вертикальном направлении, но при этом позволяют ему свободно перемещаться в горизонтальной плоскости. При поломке шаровой опоры колесо самопроизвольно выворачивается и если это произошло на ходу, то может привести к аварии.

Этот элемент представляет собой шарнир, основной деталью которого является шаровый шток, с одной его стороны есть шар, с другой — резьба. Шток надёжно запрессовывается в проушину с пластиковым вкладышем, после чего вся конструкция закрывается пыльником, чтобы не допустить попадания в места трения влаги и пыли. Современные производители обычно используют прозрачные пыльники, что позволяет оценить состояние шарнира, не снимая этот элемент.

Так как шаровая опора является очень важной и ответственной деталью подвески, при необходимости её замены, приобретать надо только качественные изделия. Одними из самых надёжных и популярных производителей шаровых опор являются такие торговые марки: «ТРЕК», «КЕДР», «БЕЛМАГ», LEMFORDER (немецкая фирма)

Кроме этого, любой крупный производитель предлагает усиленные варианты таких деталей, их ещё называют спортивными: «Трек-спорт», «Кедр-триал-спорт» и т.д.

Сайлентблок

Сайлентблок представляет собой деталь, которая позволяет рычагу поворачиваться на оси. Состоит он из двух металлических втулок, между которыми находится резиновая вставка.

Современная промышленность предлагает сайлентблоки из резины и полиуретана. Сейчас в основном все переходят на полиуретановые сайлентблоки, так как они имеют больший срок службы, но и стоимость у них в несколько раз выше, чем у резиновых аналогов.

Замена на ВАЗ 2107 резиновых сайлентблоков на полиуретановые позволяет:

• уменьшить деформации, возникающие в подвеске;
• улучшить управляемость автомобилем;
• убрать выжимание, которое свойственно резиновым изделиям;
• снизить шум и вибрации, возникающие во время движения.

Болт крепления оси

Ось нижнего рычага при помощи двух болтов жёстко соединена с балкой, зафиксированной на передних лонжеронах. На оси подвижность нижнего рычага обеспечивается за счёт наличия сайлентблоков.

Особенности выполнения развала схождения ВАЗ 2107 своими руками

Развал схождение ВАЗ 2107 нужно проверять планово либо после аварии, при появлении первых признаков отклонения от нормы.

Лучше, чтобы регулировка производилась специалистами на сервисе, но эту процедуру можно выполнить и своими руками. Главное, делать все максимально аккуратно и внимательно.

Под описываемым определением понимают угол наклона колеса ВАЗ 2107 по вертикали. Если верхняя часть наклонена наружу, то имеет место положительный развал. Соответственно, если элемент наклонен внутрь, то такой угол имеет знак «-» и называется отрицательный развал.

Вторая часть формулировки «развал схождение» означает, что во время движения автомобиля, будет происходить схождение. На машинах с передним приводом он обычно отрицательный, а на авто с задними ведущими – положительный. Такое устройство гарантирует, что при движении произойдет выравнивание, а положение будут параллельным.

Когда необходима регулировка

Регулировка может понадобиться в том случае, если:

• автомобиль уводит в сторону на ровной дороге;
• отклонения углов колес на ВАЗ 2107 стали видны;
• происходит преждевременный или неравномерный износ шин;
• повышение расхода топлива оказалось выше;
• подвеска была повреждена.

Если сход развал не соответствует норме, то машину будет постоянно «тянуть» в одну из сторон. Чтобы это определить, достаточно убрать руки с руля. Если регулировка выполнена некачественно, то покрышки авто будут очень быстро стираться, а также могут выйти из строя некоторые детали подвески.

Чтобы произвести развал схождение ВАЗ 2107 без помощи специалистов своими руками, необходимо иметь:

• нитку с крючками с обоих концов;
• обыкновенную нитку;
• бруски толщиной 6 мм и 22 мм;
• клещи типа «Кобра»;
• набор гаечных ключей;
• штангенциркуль.

Что необходимо для успешной регулировки

Для того чтобы регулировка была выполнена успешно, совсем необязательно пользоваться услугами специализированного сервиса. Как отрицательный развал, так и положительный можно привести в норму своими руками.

Перед проведением процедуры следует проверить состояние подвески. Все ее элементы необходимо проанализировать на предмет люфтов.

При их наличии сход развал на автомобиле ВАЗ 2107 выполнить проблематично, а иногда и просто невозможно.

Специалисты рекомендуют нагрузить автомобиль до того, как будет отрегулирован развал схождение своими руками. Необходим вес около 320 кг. Для этого можно воспользоваться какими-нибудь грузами или  посадить четыре человека средней комплекции. Также рекомендуется заправить авто до рекомендованной нормы. Это тоже нагрузка, которая должна быть учтена.

Последний этап подготовки — проверка шин ВАЗ 2107. Перед тем как выполнить развал схождение, следует убедиться, что давление соответствует норме. Для выполнения всей процедуры от проверки до установки необходимого угла требуется помощь. Самостоятельно выполнить весь процесс не представляется возможным.

Проверка и регулировка

В первую очередь необходимо убедиться, что рулевое колесо установлено ровно. После чего на передний и задний бамперы ВАЗ 2107 необходимо надавить с усилием до 50 кг.

Затем от верхней точки колеса нужно натянуть вертикально вниз нить. При помощи штангенциркуля узнать расстояние снизу и сверху. Если разница составит, например, 3 мм, то это означает, что угол примерно равен 30°.

При любых отклонениях нужно незамедлительно сделать сход развал.

Если развал схождение автомобиля в норме, то значение угла равно 0°5’+20′ без нагрузки и 4°30’+20′ с нагрузкой. Для проверки схождения нужно взять нить с крючками и прикрепить с одной стороны за конец заднего колеса, а с другой — за переднее.

Теперь под нить нужно поместить два бруска общей толщиной 28 мм. Если передний скат касается не в 2-х точках, то необходимо выполнить регулировку схождения передних колес. Чтобы это сделать, потребуется 2 гаечных ключа, при помощи которых производится ослабление хомутов на муфтах рулевой тяги.

После можно взять клещи и своими руками пошевелить муфту до тех пор, пока нить не коснется колеса в 2-х точках. Сход развал требует точности, поэтому лучше проверять все измерения по несколько раз.

Отрегулировать развал схождение можно, если выполнить несложную процедуру с каждым колесом до получения желаемого результата. Чтобы сход развал соответствовал норме, иногда приходится затратить немало времени, поэтому нужно набраться терпения.
