Развал-схождение колес. Что это и для чего?

Развал – это угол отклонения оси колеса от вертикального положения. Развал бывает положительным, когда верх колеса отклонен наружу от центра автомобиля, и отрицательный – когда верх направлен в сторону к центру авто.

Данный угол  нужен для снижения передачи на рулевое управление колебательных движений колеса при движении по неровностям. Также в задачу данного угла входит обеспечение как можно большего пятна контакта протектора ската с поверхностью трассы. Наличие данного угла еще влияет на устойчивость авто при прохождении поворотов.

Развал колес

На авто, у которых не используется подвеска МакФерсона, развал имеет небольшое положительное значение, то есть верх колес отклонен от центра авто. Обычно значение завала маленькое, около 2 градусов.

У подвески МакФерсона данный угол имеет либо нулевое значение, то есть ось колеса имеет строго перпендикулярное положение относительно поверхности дороги, либо же, в некоторых случаях, развал колес у подвески МакФерсона имеет отрицательное значение.

Отрицательные значения угла завала используются также на авто, которые участвуют в соревнованиях по круговому треку.

Следует сказать, что значительной точности при установке данного угла добиться сложно, часто его регулировка производится довольно грубо. В итоге установка угла развала приводит только к тому, что отсутствует повышенный износ шин. Также регулировка развала должна проводиться сразу на обеих колесах, иначе в дальнейшем авто будет уносить в сторону, где установлен меньший угол. Ну и с одной стороны будет значительно быстрее изнашиваться покрышка.

Схождение колес

Перейдем к углу установки колеса, который называется «схождение». Это угол, который устанавливается между плоскостью колеса и продольной осью самого авто. Данный угол нужен для снижения увода авто. Также этот угол значительно влияет на скорость износа шин. Данный угол может измеряться либо градусами, либо миллиметрами. Измерение схождения в миллиметрах довольно простое. Авто ставится на площадку, сначала измеряется расстояние между внутренними краями передних колес в задней их части, а затем в передней. Далее от значения, полученного при измерении в задней части отнимается значение, полученное при замере расстояния между колесами в передней их части. Данное значение должно иметь либо нулевое значение для подвески МакФерсона, либо положительное значение – для других видов подвески. Если значение отрицательное, данный угол имеет неправильную установку.

Кастер

Кастор – это угол продольного отклонения стойки подвески от перпендикулярного ее положения относительно поверхности дороги. Данный угол обеспечивает дополнительную стабилизацию колес в условиях их прямолинейного движения. Также он обеспечивает самостоятельное выравнивание положения колес во время езды, обеспечивая прямолинейность движения. Данный угол должен иметь одинаковое значение на обеих стойках, иначе разность данных углов может приводить к сносу авто в одну из сторон.

Самостоятельная регулировка развал-схождения на ВАЗ 2106

«Жигули» шестой модели во время проведения ремонтных работ не вызывают особых проблем. Поэтому посещать автосервис каждый раз, когда есть подозрение на то, что УУК нарушены, может оказаться затратным мероприятием. В связи с этим многие владельцы рассматриваемого автомобиля проверяют и регулируют углы колёс самостоятельно.

Подготовительные работы

Для проведения регулировочных работ автомобиль потребуется загнать на ровную горизонтальную поверхность. Если такой возможности нет, то для установки колёс по горизонтали под них помещают подкладки. Перед диагностикой необходимо проверить:

• давление в шинах;
• работоспособность демпферов;
• люфт руля;
• зазор в ступичных подшипниках и шарнирах передней подвески.

Если во время подготовки будут обнаружены неисправности подвески, устраняем их. Машина должна оснащаться дисками и шинами одинаковой размерности. На ВАЗ 2106 нужно выставить давление в шинах согласно следующим значениям: 1,6 кгс/см² спереди и 1,9 кгс/см² сзади, что также зависит от установленной резины.

Таблица: давление в колёсах «шестёрки» в зависимости от размера шин

Размер шин	Давление в шинах МПа (кгс/см²)
передние колёса	задние колёса
165/80R13	1.6	1.9
175/70R13	1.7	2.0
165/70R13	1.8	2.1

Проверять и устанавливать углы рекомендуется при загрузке автомобиля: в середине багажного отделения нужно поместить груз 40 кг, а на каждом из четырёх сидений по 70 кг. Руль необходимо установить в среднее положение, что будет соответствовать прямолинейному движению машины.

Регулировка кастора

Кастор регулируется следующим образом:

1. Изготавливаем приспособление из куска металла толщиной 3 мм, в соответствии с приведённым рисунком. Приспособление будем использовать с отвесом.

Регулировка развала

Чтобы измерить и выставить развал, нужно подготовить такие инструменты:

• ключ на 19;
• регулировочные шайбы;
• отвес (нить с грузом);
• линейка.

Процедуру выполняем следующим образом:

1. Покачиваем несколько раз перед и зад автомобиля за бампер.

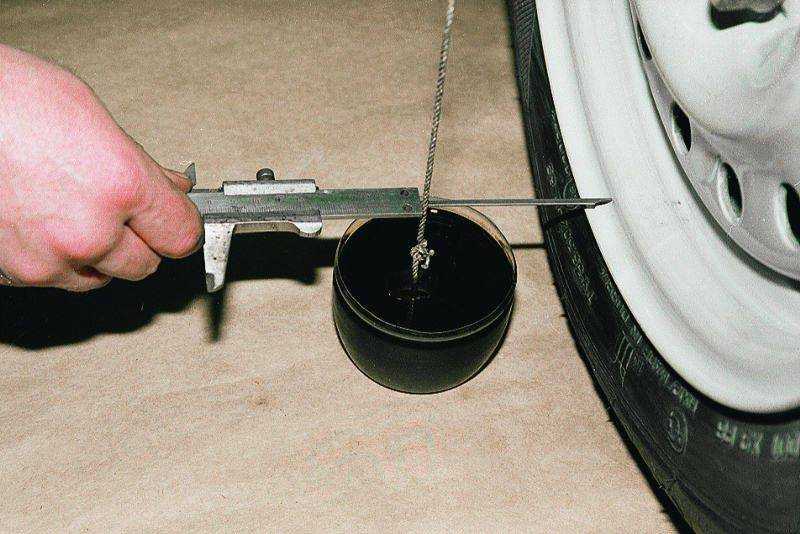

2. Подвешиваем отвес, зафиксировав его в верхней точке колеса либо на крыле.
3. Линейкой определяем расстояние между шнурком и диском в верхней (а) и нижней (b) части.

Регулировка схождения

Схождение устанавливается при помощи следующих материалов и инструментов:

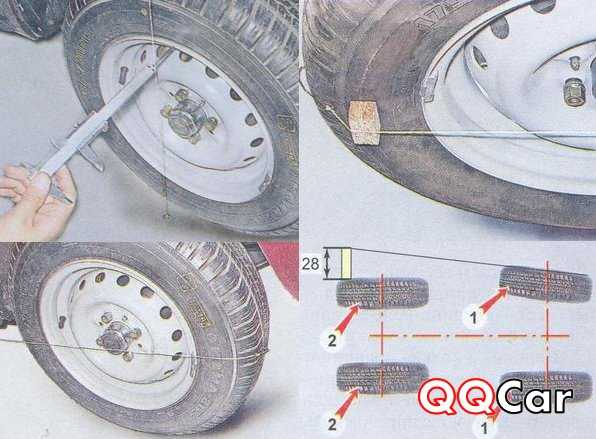

Из проволоки делаем крючки и привязываем к ним нить. В остальном процедура состоит из следующих действий:

1. Нить натягиваем таким образом, чтобы на переднем колесе она касалась точек 1 (спереди шнурок фиксируем крючком за протектор), а сзади её держал помощник.

Видео: развал-схождение своими руками на примере ВАЗ 2121

Классические «Жигули» не являются сложным в плане ремонта и обслуживания автомобилем. Выставить углы передних колёс можно подручными средствами, ознакомившись с пошаговой инструкцией. Своевременная регулировка позволит избежать возможного ДТП, избавиться от преждевременного износа шин и обеспечить комфортное управление автомобилем.

Источник

Стабилизатор поперечной устойчивости

Современные спортивные автомобили имеют довольно низкую высоту подвески и низкое расположение центра тяжести. Соответственно, крен кузова у них обычно еле заметен. Однако, даже у автомобилей с низкой посадкой, крен кузова остается проблемой, поскольку водителям нравиться проходить повороты без кренов, на высокой скорости и с полной управляемостью автомобиля. В первом приближении для уменьшения крена кузова устанавливают пружины подвески большей жесткости. Для применения дополнительных стабилизаторов реально нет оснований, поскольку автомобиль обычно довольно легкий и с креном можно справиться только правильным выбором пружин. Главным аргументом против установки стабилизаторов является частичная потеря свойств независимой подвески колес, причем потеря тем больше, чем жестче стабилизатор.

Если автомобиль конструктивно имеет стабилизатор поперечной устойчивости (часто из-за того, что автомобиль-донор имеет такую конструкцию подвески), добавлять жесткости стабилизатору не надо, подберите жесткость пружин подвески. На экомобилях с высоким положением центра тяжести часто нет альтернативы стабилизатору или другим устройствам, снижающих крен кузова.

При установке стабилизатора можно применять относительно мягкие пружины подвески. Однако, нужно оставаться в границах хорошей управляемости креном при скоростном движении на извилистых дорогах. Стабилизатор изготавливается из пружинной стали и работает как пружина скручивания: чем больше крен автомобиля, тем сильнее сопротивление стабилизатора (естественно, в пределах прочности материала). Обычно стабилизатор задействуется при кренах кузова больше 3÷4 градусов и предотвращает дальнейший рост крена, при этом стабилизатор работает только при движении в поворотах и по неровной дороге. Другими словами, при отсутствии стабилизатора из-за установки пружин средней или малой жесткости крен кузова может достигать величины 7 градусов и выше.

На автомобили с низким положением центра тяжести можно установить относительно мягкие пружины подвески и легкий стабилизатор, однако при торможении передняя часть автомобиля будет «нырять», если не применить специальную противоклевковую конструкцию подвески. Запомните, пружины передней подвески всегда должны быть достаточно жесткими для предотвращения излишних клевков кузова при торможении.

При установке стабилизатора нужно обеспечить его жесткость так, чтобы она была минимально необходима для предотвращения крена кузова или, по крайней мере, крен был в допустимых пределах (чем жестче стабилизатор, тем в большей степени теряется независимость подвески колес).

Нежесткие или изношенные опоры стабилизатора уменьшают эффективность работы стабилизатора.

• Введение
• Глава 1. Шасси
• Глава 2. Высота подвески
• Глава 3. Геометрия подвески
• Глава 4. Пружины подвески и амортизаторы
• Глава 5. Развал, продольный и поперечный угол наклона оси поворота
• Глава 6. Углы Аккермана, схождение колес, «ударное управление» и стабилизаторы поперечной устойчивости
• Глава 7. Задняя подвеска
• Глава 8. Тормоза
• Глава 9. Настройки автомобиля
• Глава 10. Тестирование и регулировки автомобиля

Основные понятия

Если рассматривать понятие развала схождения, то оно означает, как колесо у машины будет установлено по вертикали. В случае если верхний край у колеса выведен наружу, то данный факт означает, что развал является положительным. Если же край колеса уходит внутрь, значит, развал отрицательный, и обозначается он соответствующим образом: «-».

При неправильной регулировке развала, а если быть точными, то при регулировке развала только переднего колеса, в момент перемещения автомобиль может уносить в сторону, это определяется достаточно просто – водитель снимает руки с руля, и автомобиль «уводит».

Что же касается схождения, то оно показывает, каким образом могут сходиться колеса между собой относительно дороги. Если рассматривать автомобили с задним приводом, то их колеса размещены под положительным углом, а вот на переднем приводе угол определяется отрицательным показателем. Такая регулировка необходима для того, чтобы в момент перемещения и при дальнейшей езде колеса могли выровняться и уже дальше держаться в таком же положении. Безусловно, от неправильной регулировки схождения быстро изнашиваются шины и другие элементы авто, поэтому автомобилист должен внимательно относиться к своему автомобилю и своевременно регулировать развал схождение самостоятельно или с помощью специалистов.

4.3.5 Проверка и регулировка углов установки передних колес / Иж Ода

Эти операции выполняют на специальных стендах согласно прилагаемым к ним инструкциям. Проверку углов установки колес проводят обязательно при замене или ремонте деталей подвески или передка автомобиля.

Перед регулировкой углов установки колес приводят в соответствие с требованиями руководства по эксплуатации давление воздуха в шинах, свободный ход (люфт) рулевого колеса и ступиц колес, осевое и радиальное биения дисков колеса; проверяют состояние деталей и узлов подвески.

Рис. 4.23. Схема установки углов передних колес: А-А – вертикальная ось; В-В – нулевая горизонтальная плоскость; С-С – ось, параллельная продольной оси автомобиля; Е – перед автомобиля; К – колея автомобиля; d=6,5 мм – отрицательное плечо обкатки; е – угол максимального поворота внутреннего колеса

Проверка и регулировка углов установки колес (рис. 4.23) должна проводиться в такой последовательности:

Рис. 4.1. Передняя подвеска: 1 – скоба стабилизатора; 2 – шарнир рулевого механизма; 3 – поворотный кулак; 4 – болт крепления стойки к поворотному кулаку; 5 – болт регулировочный угла развала; 6 – шайба регулировочная; 7 – амортизаторная стойка; 8 – нижнее пружинное кольцо защитного чехла штока; 9 – уплотнитель верхней опоры; 10 – подшипник стойки; 11 – гайка штока; 12 – гайка крепления верхней опоры; 13 – крышка опоры; 14 – верхняя опора штока; 15 – верхняя опорная чашка пружины; 16 – верхнее пружинное кольцо защитного чехла штока; 17 – буфер сжатия; 18 – шток стойки; 19 – защитный чехол штока; 20 – пружина; 21 – нижняя опорная чашка пружины; 22 – ступица; 23 – тормозной диск; 24 – щит тормоза; 25 – защитный чехол шарового шарнира; 26 – шаровой шарнир; 27 – штанга стабилизатора поперечной устойчивости; 28 – нижний рычаг; 29 – втулка резиновая стабилизатора; 30 – резинометаллический шарнир нижнего рычага; 31 – поперечина рамы; 32 – рулевой механизм; 33 – пластмассовая втулка стабилизатора; 34 – подушка стабилизатора; З5 – опорная шайба стабилизатора; 36 – гайки крепления регулировочных болтов; 37 – втулка компенсационная; 38 – пружинное кольцо крышки

Если он меньше допустимого, отверните гайки 12 (см. рис. 4.1) крепления верхней опоры 14, поверните опору на 180° и вновь затяните гайки. При этом угол продольного наклона увеличится на 0°52′. Проверьте угол развала. Если он не соответствует приведенному, ослабьте гайки 36. Вращением головок верхних болтов 5 крепления добейтесь требуемого значения угла развала. При повороте головки болта на одно деление шкалы, нанесенной на эксцентриковую шайбу 6, относительно указателя угол развала изменяется на 0°30′; затяните гайки болтов крепления, удерживая головку верхнего болта в отрегулированном положении;

Если оно не соответствует приведенному, ослабьте гайки, фиксирующие положение боковых рулевых тяг относительно наконечников; вращением боковых тяг добейтесь требуемых значений углов схождения, одинаковых для правого и левого колес. Затяжкой гаек зафиксируйте взаимное положение боковых тяг и наконечников, удерживая их от проворачивания.

Для обеспечения устойчивости и управляемости автомобиля передние колеса автомобиля установлены под определенными углами относительно элементов кузова и подвески. Регулировке подлежат три параметра: схождение, угол развала колеса и угол продольного наклона оси поворота.

Рис. 1. Угол продольного наклона оси поворота колеса

Угол продольного наклона оси поворота (рис. 1) — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры направляющей пружинной стойки, в плоскости, параллельной продольной оси автомобиля. Для увеличения угла наклона оси поворота верхнюю опору стойки, первоначально расположенную, как показано на фото 1, необходимо повернуть на 180° относительно отверстия в чашке брызговика кузова (фото 2).

Рис. 2. Угол развала колеса

Рис. 3. Схождение колес

Контроль и регулировку углов установки передних колес рекомендуется производить на станции технического обслуживания. Перед регулировкой следует убедиться, что давление в шинах соответствует норме, износ протектора шин на левых и правых колесах примерно одинаков, отсутствуют люфты в подшипниках ступиц и элементах рулевого управления, колеса не деформированы.

Можно ли отрегулировать развал-схождение самому

Теоретически — можно попытаться. Но все же рекомендую обратиться в сервис, где есть необходимое оборудование. Электронные измерения очень точные, в них параметры отслеживаются до долей градуса — минут. При самостоятельном измерении погрешность может быть большой. Кроме того, перед этим необходимо узнать заводские параметры подвески.

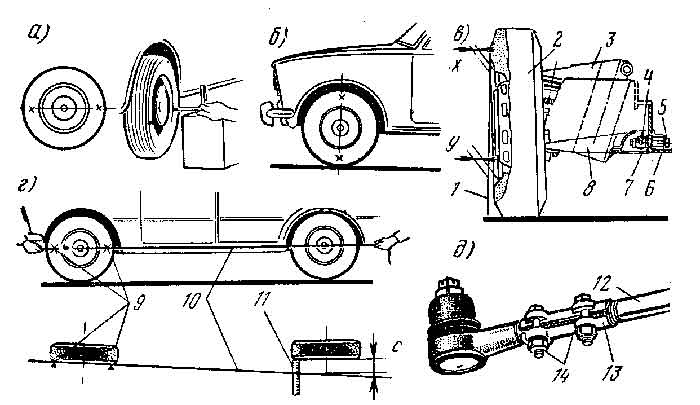

Обычно в гаражных условиях для настройки углов натягивают нить по длине машины параллельно колесам. Далее выставляют колеса ровно и измеряют расстояние от диска до нити в двух точках, если оно разное, это колесо нужно отрегулировать.

Еще один, дедовский, способ регулировки схождения-развала — приставить к диску уровень и посмотреть, насколько отклоняется пузырек воздуха в жидкости. Такая настройка тоже приблизительна и допустима только в том случае, если нет возможности обратиться в профессиональный сервис.

Корректировка показателей схождения и развала с использованием специального оборудования

Опытный мастер может определить неверное схождение колёс при помощи линейки. Этим же инструментом он контролирует и отрегулированные детали на автомобиле. Данные показатели бывают не очень точными, что влияет на идеальный показатель схождения. Для лучшего контроля за выполненной процедурой эксперты рекомендуют использовать специальные приспособления, в частности:

• Высокоточные ручные инструменты для определения расхождения колёс до и после поворота. Они могут представлять собой раздвижные линейки с обычной шкалой или электронным циферблатом, а также для подобных целей подойдёт глубиномер или обычный крупный высокоточный штангенциркуль.
• На крупных станциях технического обслуживания применяются специальные стенды с бегущими роликами и тензорами для автоматического замера угла наклона каждого колеса. Водитель загоняет своё авто на полозья аппарата, после чего барабаны под колёсами приводятся в движение и начинается замер.

Нередко подобные профессиональные стенды сопряжены с подъёмным механизмом и специалисту очень легко произвести регулировку рулевой тяги с повторным контрольным замером всех показателей, не переставляя автомобиль с места на место.

Самые распространённые в последние годы стенды для измерения схождения колёс – это оптические, лазерные и компьютерные устройства, которые в зависимости от потока клиентов стоят в каждом сервисном центре престижных марок авто. Данные устройства после установки на них того или иного авто анализируют положение колёс с участием механика или без него, и показатели отличаются от фактического положения менее чем на 0,01 %, что позволяет отрегулировать положение дисков практически идеально.

Регулировка схождения на «Камазе»
Важно!
Если в распоряжении автолюбителя имеется автомобиль премиум, то при всех его ходовых качествах водитель и его пассажиры будут ощущать даже микронную вибрацию руля и подвески. Это означает, что для регулировки схождения колёс владельцу следует обращаться только в те авторизованные сервисы, которые располагают проверенными компьютерными стендами, дающими максимальную точность

В случае же с грузовыми автомобилями может быть применён и оптический прибор, так как ступицы данных авто выполнены таким образом, что сход-развал имеет незначительный люфт от деформации элементов под нагрузкой.

Где лучше проводить настройку

Советуем доверять заботу о своем авто проверенным салонам или знакомым мастерам. При выборе компании ориентируйтесь на личные рекомендации, отзывы в интернете и рейтинги СТО, чтобы найти действительно хорошее место.

Чтобы провести диагностику общего состояния ТС, грамотному технику потребуется только подъемник и измерительный прибор. При желании и наличии знаний в области обслуживания грузовых автомобилей, вы можете оценить фронт работ самостоятельно. Но если вы решите делегировать эту обязанность специалисту, он справится с задачей эффективнее и сможет не только диагностировать проблему, но и исправить неполадки.

Когда речь идет о тщательном осмотре, и устранении серьезных проблем, экономить на обращении в СТО точно не стоит. Мастера в салонах имеют соответствующее оборудование (такое, как 3D стенд), расходные материалы и помощников, что помогает им справляться с поломками быстрее, чем автомобилисты-любители.
