Через сколько регулировать клапана на гранте

Последовательность действий при регулировке клапанов Лада Гранта своими руками

8 -ми клапанная система выполнена так, что на каждом из цилиндров имеется 2 клапана. Один отвечает за подачу специальной смеси, а другой за выпуск рабочих газов. Вся система уравновешивается при помощи использования ГРМ.

Процесс регулировки необходимо выполнять, когда двигатель автомобиля полностью остыл

Этот момент имеет очень важное значение и его следует строго понимать и учитывать. Используя домкрат, потребуется вывесить автомашину на переднее колесо

Убираем крышку, где расположен механизм клапанов.

Ставим над двигателем головкой «вилку» (то есть специализированное устройство), которое необходимо для выполнения процесс регулировки установленных в авто клапанов. Поставьте передачу в положение МКПП и вращайте автомобильное колесо. Когда поршень дошел до 1 котла, до положения ВМТ. Перед началом регулировки, потребуется использовать шприц, чтобы откачать масло из установленной вокруг толкателя «ванночки»

Перед этим очень важно не забыть выкрутить свечи зажигания

Выполнение процесса регулировки предусматривает определенную последовательность, которая выглядит следующим образов: 1-3, 5-2, 8-6, 4-7. Самая первая цифра указывает на номер клапана, а другая номер впускного элемента.

Когда выпускной клапан подготовлен для выполнения процедуры регулировки, потребуется измерить показатели зазора. Когда этот зазор оптимален, тогда щуп будет проходить между кулачком распредвала и установленным клапаном с незначительным натягом. Производим тщательный осмотр и смотрим маркировку, которая находится на самой поверхности.

После этого, делаем несложный расчет рекомендуемых значений толщины и выбираем оптимальный размер специальной шайбы для регулировки. Необходимо помнить, что показатели зазора на клапанах (выпускных) установлены определенным параметром (регламентируемым), который составляет 0,25 мм. При этом допустимая погрешность не более +/- 0,05 мм.

Подобрав шайбу необходимой нам толщины, следует погрузить ее в толкатель. Это действие выполняем также при помощи вилки для утопления клапана.

Такие же действия потребуется аккуратно выполнить и на всех оставшихся клапанах автомобиля. Для осуществления процесса регулировки, потребуется поставить поршень в правильное положение, которое упростит процесс выполнения необходимых действий. При помощи коленчатого вала, имеется возможность быстро и достаточно легко установить поршень в нужное положение, чтобы приступить к регулировке. Кроме этого, его можно поставить при помощи высокой передачи МКПП и движением вручную колеса авто, когда понять автомашину на домкрате.

Теперь обратим внимание на «вилку» с установленной головки блока двигателя. Устанавливается этот элемент на специальные шпильки, которые необходимы для выполнения «посадки» крышки клапанов на свое первоначальное место

Эту крышку в обязательном порядке потребуется тщательно очистить. Специальная прокладка, которая необходима для монтажа между крышкой клапанов и головкой, должна быть заменена на новую. Это следует учитывать, когда вы полностью завершили процесс регулировки и собираете мотор в первоначальное состояние.

Необходимо отметить такой важный момент, что после того, как поставлена на место шайба, потребуется проверить ее вращение по своей оси. Указанные действия необходимо выполнить в обязательном порядке.

Вывод

Система ГРМ, которая установлена на автомобиле марки Лада Гранта с 8-ми клапанным мотором является достаточно слабым звеном, где на постоянной основе возникают разнообразные проблемы и неисправности. Но, при систематическом и правильном обслуживании этого узла автомобиля, спокойном стиле управления транспортным средством, срок использования ГРМ дает возможность проехать от 5 до 10 тысяч километров.

При этом, рекомендуется использовать качественный бензин, а также масло, имеющие показатели вязкости не менее 10W-40, что позволит значительно повысить ресурс мотора. Промежуток, который требуется для выполнения процесса регулировки ГРМ не реже 15 тыс. километров. Какой выбрать мотор в автомобиле марки Лада Гранта должен решать каждый владелец авто в зависимости от особенностей использования своей автомашины.

Если владельцу подходит двигатель с 8-ми клапанной системой на авто Лада Гранта, тогда потребуется периодически осуществлять проверку, ремонт и регулировку ГРМ, что имеет очень важное значение и позволит избежать неожиданного и достаточно дорого капремонта мотора

Регулировка зазоров клапанов

Она осуществляется только на холодном двигателе: оптимальная температура окружающей среды +20 градусов. Заранее приготовьте:

• узконосые пассатижи;
• плоскую отвертку;
• головки;
• шприц для удаления масла;
• пинцет;
• рассухариватель клапанов (приспособление);
• щуп (0,2 и 0,35 мм);
• регулировочные шайбы.

Выверните болты, крепящие клапанную крышку, снимите ее и выверните свечи зажигания. Заодно осмотрите кулачки распредвала, чтобы убедиться в отсутствии выработки. Далее с помощью шприца удалите из головки масло. Прикрепите к шпилькам приспособление для утопления клапанов. Следующие этапы:

1. Проверните коленвал и добейтесь совпадения меток на крышке ГРМ и шкиве совпали. Далее поверните вал еще на три зуба шкива.
2. Щупом на 0,2 мм (впускной) и 0,35 мм (выпускной) проверьте зазоры. Для справки: чтобы определить, где впускные, а где выпускные клапаны, считайте слева направо: выпуск-впуск, впуск-выпуск и так далее. Регулировочные шайбы нужно заменить при легком прохождении щупа. Для этого опустите клапан вниз, используя приспособление, одновременно удерживая толкатель от проворачивания с помощью плоской отвертки.
3. Закрепите толкатель внизу и пинцетом извлеките старую шайбу и установите подходящую новую.
4. Удалите фиксатор и снова проверьте зазор: щуп должен проходить с небольшим усилием.

Порядок регулировки: 1 выпуск – 2 впуск, 5 выпуск – 2 впуск, 8 выпуск – 6 впуск, 4 выпуск – 7 впуск.

Регулировка клапанов Калина, с 8 клапанным двигателем, необходима, когда под капотом появляется неприятный, настораживающий звук, напоминающий металлический цокот. Это свидетельствует o том, что клапана “требуют” безотлагательной регулировки. Чтобы выполнить упомянутую регулировку потребуется подготовить некоторые инструменты, а именно: отвертки (плоскую и крестообразную), длинногубцы (или пинцет), набор щупов, шайбы для регулировки требуемого размера, ключ на 10 (головка) с воротком, а также специальное приспособление для регулировки.

Сразу хотелось бы предупредить автомобилистов о том, что регулировка клапанов Калины проводится только на остывшем силовом агрегате, не иначе, в противном случае, выставленные зазоры не будут соответствовать требуемым техническим стандартам. Снимите крышку клапанов и установите валы, коленчатый и распредвал, по обозначенным меткам. При этом поршни цилиндров 1 и 4 должны располагаться в ВМТ механизма. Методы регулировки клапанов бывают разные, мы выберем более ускоренный, при котором меньше придется вращать коленвал, и будем регулировать сразу четыре клапана.

Подготовительные работы перед регулировкой клапанов

Идем дальше. Перед тем, как приступить к регулировке 8 клапанного двигателя на Лада Гранта, необходимо провести ряд подготовительных работ.

2 Шаг. Снимаем крышку клапанов и верхний кожух ГРМ

Чтобы снять клапанную крышку Лада Гранта, предварительно нужно отсоединить:

Заодно выкрутите все свечи зажигания (чтобы легче было вращать распределительный вал) и открутите верхнюю часть пластикового кожуха ГРМ. Он крепится четырьмя болтами под шестигранник на 5. На фото ниже изображен порядок действий.

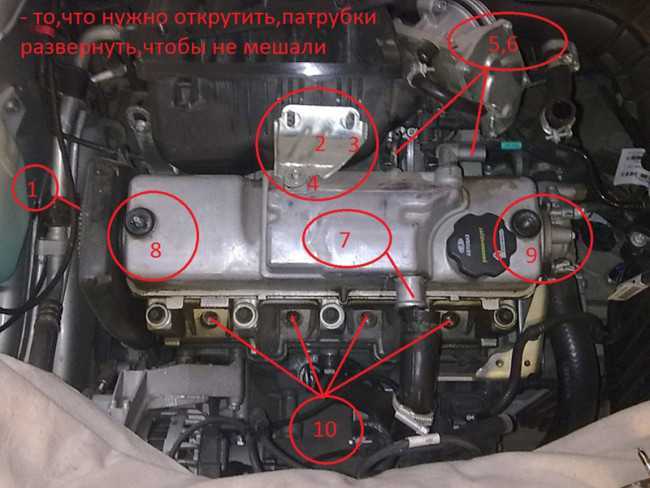

Фото 2: Откручиваем опорный кронштейн, отсоединяем патрубки, выкручиваем свечи зажигания

Фото 3: Снимаем кожух ГРМ и откручиваем гайки крепления клапанной крышки

Фото 4: Снимаем клапанную крышку

3 Шаг. Совмещение меток на шкиве распредвала и пластиковом кожухе ГРМ

Проворачивая переднее правое колесо по часовой стрелке (предварительно поддомкраченное), совмещаем метку на шкиве распредвала с меткой на внутренней стороне пластикового кожуха газораспределительного механизма (ГРМ), как на фото ниже.

Фото 5: Совмещение меток ГРМ

В этом положении 1, 2, 3 и 5 клапаны остаются незажатыми, доступными для измерения зазора и последующей регулировки.

Фото 6: Измерение зазоров сразу на 4-х клапанах

Хотя кулачки распредвала у всех регулируемых клапанов находятся в разных положениях, это не мешает отрегулировать зазоры. На изображении ниже схематически показано, как при разных положениях кулачка, зазор остается неизменным.

Фото 7: Схематическое изображение разных положений кулачков при которых зазор остается неизменным

Схематичное расположение клапанов

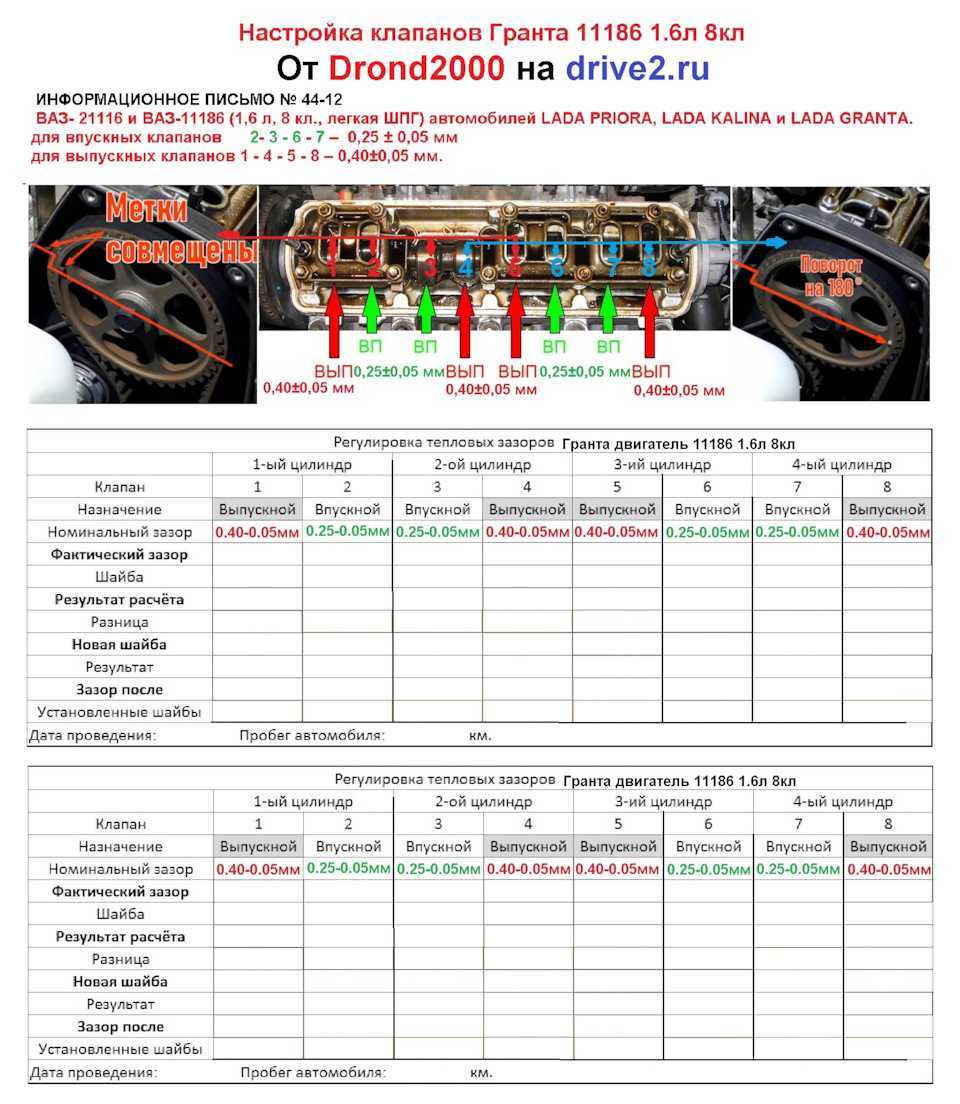

Фото 8: Схематическое расположение впускных и выпускных клапанов

5 Шаг. Измерение зазоров на клапанах

Перед тем, как приступить к измерению зазоров и последующей регулировке, с помощью медицинского шприца и отрезка трубки от капельницы откачайте излишки масла в колодцах (вокруг толкателей). Фото ниже.

Фото 9: Откачиваем излишки масла шприцом

Фото 10: Зазор на 1 клапане 0,20 мм

Аналогичным образом производим замеры на 2,3,5 клапанах. Для 2 и 3 клапана (так как они являются впускными) номинальным зазором будет 0,25. Именно с щупа этого размера и начинаем измерения. У 5 клапана зазор измеряем аналогично 1 клапану, так как он тоже выпускной. Данные лучше записать, чтобы не забыть.

6 Шаг. Извлечение регулировочной шайбы

Фото 11: Приспособление для регулировки клапанов на 8 кл. двигателе

Фото 12: Поворот толкателя для удобного извлечения шайбы

Далее с помощью приспособления отжимаем 1 клапан до упора вниз. При этом недостаточно просто завести рычаг за кулачок распредвала, лишь чуть-чуть отжав клапан. В этом случае фиксатор (или стопор) не влезет и вы не сможете зафиксировать толкатель, чтобы извлечь регулировочную шайбу. Рычаг приспособления нужно давить вниз до упора. Смотрите фото ниже.

Фото 13: Нажимаем рычаг до упора

Отжав клапан до упора, вставляем фиксатор, после чего шилом поддеваем шайбу и извлекаем ее с помощью пинцета.

Фото 14: Извлечение регулировочной шайбы

На обратной стороне регулировочной шайбы обычно стоит маркировка ее толщины. В моем случае толщина шайбы на 1 клапане была 3,75 мм.

Фото 15: Маркировка толщины регулировочной шайбы

Размеры регулировочных шайб (их толщину) обязательно запишите, как и в случае с величиной зазора, установленного по щупу между шайбой и кулачком распредвала. Именно на основании этих величин и будут рассчитываться размеры (толщина) новых регулировочных шайб для каждого клапана.

Порядок выполнения регулировки клапанов на Ладе Гранта

1. Если двигатель вашего автомобиля хорошо прогрет, то прежде чем начать регулировку, необходимо дать ему остыть как минимум до 30 градусов.
2. Выкручиваем свечи зажигания для того, чтобы при прокрутке коленвала не повредить газораспределительный механизм.
3. Откручиваем кожух ремня вышеуказанного ГРМ и полностью снимаем его. Также отсоединяем все патрубки от клапанной крышки, которую тоже необходимо убрать.
4. Берем шприц и всасываем все масло, которое оказалось вокруг толкателей клапанов.
5. Устанавливаем приспособление, предназначенное для съема шайб.

1. При помощи самого обычного ключа размером 17 проворачиваем распредвал двигателя в том же направлении, в котором движется часовая стрелка. Крутить его следует до тех пор, пока кулачок первого выпускного клапана не встанет на свое место.
2. Измеряем образовавшийся зазор при помощи щупов. Для того чтобы сделать это правильно, необходимо воспользоваться так называемым принципом проходного и непроходного щупа. Так, к примеру, если щуп 0,2 пролазит спокойно, а 0,25 уже нет, это свидетельствует о том, что зазор составляет 0,2 ± 0,02 мм. Для впускных клапанов нормальный зазор составляет 0,25 мм (± 0,05 мм), а для выпускных – 0,4 мм с той же погрешностью.
3. В том случае, если зазор первого или третьего клапана не укладывается в норму, следует поменять шайбу. Для этого необходимо пальцами придержать толкатель и утопить его вниз, используя специальный инструмент. В таком положении вставляем фиксатор между стаканом и распредвалом. Далее, используя пинцет, изымаем регулировочную шайбу и смотрим, какой на ней написан размер. Благодаря этому вычисляем замер той шайбы, которую необходимо поставить на ее место. Так, к примеру, если зазор на вашем клапане оказался 0,3 мм вместо положенных 0,4 мм, шайба должна быть на 10 мм меньше, чем в настоящий момент.
4. Берем шайбу необходимого размера и, используя пинцет, аккуратно укладываем ее в толкатель. Далее необходимо засунуть палец в отверстие и убедиться в том, что шайба абсолютно свободно вращается вокруг собственной оси.
5. Выжимаем толкатель вниз, после чего сразу убираем фиксатор. Теперь снова необходимо замерить зазор таким же способом, как ранее. Если он находится в пределах нормы, можно переходить к регулировке следующего клапана.
6. После того как вы отрегулировали все клапаны на Ладе Гранта, следует проверить зазоры еще один раз. Благодаря этому, казалось бы, лишнему действию вы сможете избежать ошибки.
7. Устанавливаем на место клапанную крышку, предварительно очистив ее от грязи и поставив новую прокладку.

Вместе с тем, лишь 16-ти клапанные агрегаты оснащены гидрокомпенсаторами. Они предназначены для автоматической регулировки зазора между кулачком распредвала и ножкой.

Вышеприведенные признаки не гарантируют 100% неисправность ГРМ, так как схожие факторы присущи другим поломкам.

Необходимый инструмент

В случае с 8-ми клапанным силовым агрегатом, может потребоваться проводить регулировочные работы каждые двадцать пять тысяч километров пробега. Но для этого вам потребуется иметь в наличии определённый набор инструментов.

Необходимый инструмент

1. В первую очередь, мы говорим о наборе регулировочных шайб. Как правило, такие шайбы поставляются толщиной от 3 до 4,5 миллиметров с интервалом в 0,05 миллиметра.
2. Помимо этого, под рукой должен быть щуп с аналогичным интервалом.

3. И, конечно же, не забывайте о приспособлениях для регулировки. Его главной особенностью можно считать то, что такое приспособление значительно облегчит выполнение большинства работ по замене шайб в ГБЦ.





















4. Не лишним будет пинцет с зажимом, особенно, если у вас не слишком ловкие руки.
5. Ключ «на 17».

Последовательность работ на 8-ми клапанном двигателе

Прежде чем начать работу, нужно полностью «остудить» двигатель.

Это необходимо открутить

1. Желательно, чтобы его температура находилась в рамках между 20 и 30 градусами по шкале Цельсия. С этой целью можно применять штатный вентилятор, для чего достаточно будет отключить разъём с сенсора температуры, который находится возле термостата, и включить зажигание.
2. После этого выкрутите свечи зажигания. Это необходимо сделать для того, чтобы не повредить ГРМ во время движения распределительного вала.
3. Также нужно будет открутить кожух ремня ГРМ, чтобы полностью снять его. Аккуратно отсоединяем от клапанной крышки все патрубки, демонтировав их с автомобиля.

4. Если вокруг клапанов есть масло (а оно там, скорее всего, есть), то его нужно убрать оттуда при помощи обычного шприца или же резиновой груши. По большей части, находится масло в непосредственной близости к толкателям клапанов.

5. Теперь устанавливается специальное приспособление для съёма шайб. Дальше важна предельная внимательность с вашей стороны. Дело в том, что регулировка клапанов проводится в определённой последовательности, которая выглядит, как 1-3, 5-2, 8-6 и 4-7. В этом случае первая цифра укажет на выпускной клапан, а вторая — на впускной.

6. Берём в руки ключ «на 17», которым проворачиваем двигатель за распредвал. Делать это нужно по ходу часовой стрелки до того уровня, пока кулачок первого выпускного клапана не встанет в своё базовое положение.

7. При помощи щупа замеряем существующий зазор. Для этого применяется принцип, по которому, если 0,20 щуп проходит, а 0,25 — нет, то зазор нужно считать равным 0,20 с погрешностью, которая не превышает 0,02 миллиметрам.
8. Нормальным зазором считается тот, который для впускных клапанов составит 0,25 мм с отклонениями в 0,05 миллиметров, а для выпускных — 0,40 мм с отклонениями до 0,05 миллиметра. Постарайтесь сделать зазор именно таким.
9. Если зазор первого или же третьего клапана вышел за рамки нормы, то стоит поменять шайбу. С этой целью удерживаем толкатель на месте, и утапливаем его приспособлением вниз, чтобы между распределительным валом и стаканом можно было установить фиксатор.
10. При помощи пинцета удаляем шайбу, фиксируя её размер и вычисляя размер, который нужен для шайбы, чтобы выставить соответствующий зазор. К примеру, если зазор в норме 0,40, то шайба должна быть на 0,10 миллиметров меньше. В обратной ситуации — берём большую шайбу.

11. Как только нужная шайба найдена, укладываем её в толкатель при помощи пинцета. Проверьте, чтобы шайба свободно двигалась вокруг своей оси.

12. Теперь снова используем приспособление, которым отжимаем вниз толкатель, чтобы удалить оттуда фиксатор.
13. Проводим замер щупом. Если он в норме, то продолжаем работу с последующими клапанами. После регулировки всех клапанов нужно проверить зазоры заново, чтобы избежать ошибок.

14. Теперь берём клапанную крышку, и очищаем её от прокладки, устанавливая новую. Старую же применять второй раз нельзя.

Мои замеры

Мои замеры после регулировки клапанов следующие:

1. 0,25 — выпуск
2. 0,20 — впуск
3. 0,30 — впуск
4. 0,30 — выпуск
5. 0,30 — выпуск
6. 0,27 — впуск
7. 0,24 — впуск
8. 0,35 — выпуск

Порядок работ по регулировке клапанов Лада Гранта 8 клапанная

Когда все инструменты на месте, то можно приступать к выполнению работ. Однако перед этим нужно ознакомиться с некоторыми рекомендациями, что даны ниже.

Замер производится щупом, который устанавливается между шайбой регулировки клапанного толкателя и кулачком распредвала. Для клапанов Лада Гранта (2190) номинальный размер зазора составляет: Впускной клапан — 0.2±0.05 мм Выпускной клапан – 0.35±0.05 мм Процесс регулировки происходит установкой регулировочных шайб разного размера. Ремонтный комплект имеет шайбы толщиной от 3 до 4.5 мм с шагом 0.05 мм. Первым делом вам необходимо снять защиту двигателя, а именно её правую часть.

Снятие защиты двигателя Лада Гранта 2190

1. Открутите два болта, которые крепят заднюю часть защиты справа
2. Отверните среднюю часть крепления защиты с правой стороны
3. Теперь у вас есть доступ и пространство для непосредственного удаления правой части защиты мотора. Вам нужно отвернуть два болта с правой стороны.
4. Демонтируйте нужную часть.

Снятие крышки головки цилиндров ВАЗ 2190

1. Вначале нужно прослабить хомуты, которые удерживают шланги системы охлаждения двигателя и отсоединить от штуцеров сами патрубки.
2. Открутите пару гаек, что фиксируют крышку ГБЦ двигателя.

Две гайки крепления ГБЦ 2190

Установка поршня первого цилиндра в положение ВМТ такта сжатия

1. Отключите клемму аккумулятора (минусовую)
2. Установите автомобиль в нейтральное положение коробки передач, а также зафиксируйте авто специальными башмаками.
3. Отверните три болта крепления кожуха ГРМ спереди.
4. Аккуратно демонтируйте кожух , чтобы не задеть провода, проходящие рядом.
5. Используйте ключ для поворота коленчатого вала. Это делается специальным болтом на шкиву привода генератора. При этом метки на шкиве распредвала и заднего кожуха ремня привода мотора должны совпасть.

Расположение меток ВАЗ 2190 8 клапанов

Регулировка клапанов Лада Гранта (2190) 8 клапанов

Итак, мы подошли к самому главному вопросу регулировки клапанной группы, после того как, провели все подготовительные работы и обеспечили доступ к распределительному валу.

1. Берем в руки щуп и начинаем проводить замеры зазоров. Первыми необходимо проверить те кулачки, которые смотрят вверх от толкательного механизма. У вас это будут четвертый, шестой, седьмой и восьмой клапаны. После замера у вас будут данные по которым следует принять решение о замене регулировочной шайбы. Там где зазоры в пределах нормы, ничего делать не нужно. Все полученные результаты замеров лучше записать.
2. Для облегчения процесса демонтажа регулировочной шайбы завод-изготовитель оставил специальные пазы в толкателе. Их нужно провернуть отверткой так, чтобы было удобно поддеть шайбу и соответственно снять её.
3. Теперь необходимо использовать специальный инструмент – сжиматель пружин клапанов (его можно купить в любом магазине автозапчастей). Он устанавливается на шпильки крепления крышки ГБЦ. Смонтировав устройство, вам нужно надавить на него и вдавить толкатель того клапана, у которого производится замена шайбы. Потом следует установить фиксатор между распредвалом и толкателем.
4. Далее следует отверткой поддеть шайбу и вытянуть её из посадочного места в толкателе. Дополнительно лучше использовать пинцет для удержания шайбы.
5. Запишите толщину снятой шайбы. Она указана на ней, но бывают случаи истертости надписи, поэтому лучше иметь микрометр или же штангенциркуль с сотыми.
6. Теперь нужно вспомнить математику и рассчитать толщину новой регулировочной шайбы. Для этих целей используется простая формула: H=B+A-C, где B-толщина прежней шайбы, А-замерянный зазор и С-номинальный зазор. Все расчеты производятся в миллиметрах. Когда вы получили значение H, оно может не совпадать с размерами новых шайб, поэтому нужно в пределах допуска 0,05мм найти ближайшее к нему значение. Например, Н получилось 3,81мм, а ближайшая толщина шайбы из комплекта 3,8 значит её и будем ставить.
7. Подобрав новую регулировочную шайбу, её нужно установить в толкатель надписью вниз к нему же.
8. Придавите толкатель сжимателем и демонтируйте фиксатор.
9. После этого проведите повторное снятие размеров зазора и если он отличен от номинальных значений, то следует повторить процедуру регулировки.
10. Теперь нужно провернуть коленчатый вал на один оборот (360 градусов) и провести замену шайб (если это необходимо) в приводах клапанов первого, второго, третьего и пятого кулачка.
11. После этого нужно установить все ранее снятые детали ГРМ в порядке обратном вышеизложенному.

голоса

Рейтинг статьи

Характерные причины преждевременного износа клапанов

Существует немало причин, предшествующих преждевременному износу клапанной системы силового агрегата на Lada Granta. К числу таковых стоит отнести:

• Избыточное перетягивание штока;
• Повреждение штоковой ножки;
• Низкокачественное горючее, на котором работает двигатель (сюда же относится газ);
• Низкая компрессия в цилиндрических элементах;
• Долгое использование цилиндровой и поршневой группы (ЦПГ);
• Износ зажигательных свечей;
• Повреждение изоляции проводки с последующими электрическими прострелами.

Сюда же можно отнести поломку форсунок и нестабильную подачу топлива в камеру сгорания горючего.

замена катушки зажигания гранта 8 кл

Две самые распространенные причины неисправностей

• применение неподходящих высоковольтных проводов. Запомните, что провода необходимо подбирать те, которые соответствуют параметрам самого модуля;
• поддельные или бракованные компоненты модуля. К сожалению сегодня, вопрос безопасной покупки оригинальной, не фальсифицированной детали стоит наиболее остро.

Порядок снятия и установки модуля зажигания

Первым делом необходимо открыть капот машины и отсоединить минусовую клемму от аккумуляторной батареи, для этого как раз потребуется ключ на 10, как и было написано выше.

После этого необходимо отсоединить все высоковольтные провода от свечей зажигания, достаточно просто потянуть за них с усилием.

Сразу после этого вынимаем провода с самого модуля зажигания, это делается простым движением руки, просто с небольшим усилием потянуть их на себя, поочередно все четыре штуки.

И далее, убираем все провода в сторону, чтобы они нам не мешались. И сразу извлекаем штекер питания от корпуса модуля, как показано на фото ниже, немного надавив на фиксатор и потянув на себя

И заодно необходимо отсоединить штекер от датчика детонации (так как они находятся на одном жгуте проводов), чтоб при демонтаже нам не мешалось ничего лишнего.

• Отводим обмотку в сторону, можно зацепить ее за вентилятор охлаждения, тогда она точно не помешает.
• Теперь нам понадобится шестигранник на 5, чтобы открутить 4 болта крепления корпуса модуля зажигания, три из которых находятся на виду, а вот четвертый под модулем внизу.

Когда все 4 болта откручены, можно смело снимать модуль зажигания и ставить вместо него новый, если в этом есть необходимость.
Обратите внимание, что подсоединять высоковольтные провода необходимо в строгом соответствии, чтобы цифры на блоке совпадали с цифрами на проводах.

Номера цилиндров на проводах выглядят так, как показано на фотографии ниже:

Установку и замену производим в обратном порядке, и не забываем про подключение штекеров к модулю зажигания и датчику детонации, а также надеть клемму на аккумуляторную батарею. И еще один совет: при снятии блока посмотрите на его маркировку и цифры, которые там находятся — покупайте точно такой же модуль, чтобы не возникло потом проблем при демонтаже.

Тестирование и проверка модуля (катушки) зажигания на Ладе Калине. Измерения проводятся с помощью омметра на снятой детали с автомобиля. Фото тестирования есть

Как проверить катушку зажигания Лада Гранта

• В первую очередь проверяем отсутствие замыкания на массу. Для этого подключаем один вывод омметра к среднему выводу катушки зажигания, а второй кидаем на металлическую часть корпуса. Если сопротивление стремится к бесконечности, значит замыкания нет и цепь исправна.
• Теперь проверяем отсутствие обрыва в первичных цепях катушки, для этого подключаем один вывод к «1а» а второй к «1b». Если сопротивление показывает бесконечность, значит произошел обрыв в цепи и катушка неисправна.

• Для проверки вторичных обмоток, подключаем один вывод к гнезду высоковольтного провода первого цилиндра, а второй вывод к четвертому цилиндру и если омметр показывает бесконечность, значит в цепи обрыв. Аналогично подключаем выводы ко второму и третьему цилиндрам. Если бесконечность, значит обрыв и катушку меняем на новую.
• И на завершающем этапе проверяем высоковольтные провода на пробой и при необходимости их меняем.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

• Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
• Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
• Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.

• Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
• Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

1. Снять крышку клапанов.
2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Лада Гранта › Бортжурнал › Регулировка тепловых зазоров клапанов (21190, 2108 )

На протяжении всей эксплуатации авто, клапана регулирую самостоятельно. Для этого нам понадобится : 1 — Щуп измерительный ( продается везде ), смотрим чтоб можно было измерить такие зазоры, как 0,2 0,25мм 0,30 0,35 0,40 0,45 0,50 и тд, до 1мм . 2 — Шайбы ( 2108 ) 3 — Приспособление для утапливания клапанов 4 — Что-нибудь острое — поддевать шайбу и типа пинцета, чтоб ее достать. Я лично пользуюсь ножиком и какой то хренью, чтоб поддерживать шайбу ) 5 — Шприц, откачивать с колодцев масло, оно мешает, когда утапливаем клапана и достаем шайбы. 6 — Прокладка клапанной крышки ( лучше покупать каждый раз новую ) 7 — Герметик, промазать в уголках стыки, там обычно подтекает, прокладка плохо прижимает А так же температура за бортом 20-30- градусов. Холоднее? — прогреваем двигатель до 35 градусов, разбираем и начинаем работать. Так как у меня двигатель 11186, рекомендуемые заводом изготовителем тепловые зазоры следующие : Впускные ( 2,3,6,7 клапана )0,25мм +-0,05 ммВыпускные ( 1, 4, 5, 8 клапана )0,4мм +-0,05мм Я оставил среднее 0,25 и 0,4 , сегодня перевел на 0,45 для эксперимента, говорят на ГБО можно увеличить до максимума выпускные.Покатаемся — посмотрим. Клапана проверяем каждые 15000 км . Если на газе катаемся — каждые 10000 строго! У меня ГБО, и зазорчики потихоньку уходят. На этот раз были чуток поджаты 2 впускных клапана, примерно на 0,02мм. Шайба стояла 382, нам нужно соответственно 380. На газу проверяю второй раз уже, сначала поджимались выпускные, теперь они встали, пошли впускные.

По шайбам : продаются практически во всех магазинах, но с шагами 0,05, то есть номера шайб идут 300 , 305 , 310 и тд. Я предпочитаю шаги 300, 302, 305, 307 и тд, такие только на рынках или по заказу. У нас так! Я нашел на рынке. Когда делал первый раз, просто достал все шайбы, переписал, и около этих размеров понабрал штук 20. Например минимальная шайба у меня была 350, максимальная 385, взял с 345 по 390. На данный момент зазорчики уходят, взял с 330+ еще.

Процесс прост, когда все приготовили, направляем кулачки распредвала на измеряемом клапане на себя и просовываем щуп с необходимым нам размером для измерения зазора. Это делается ключом на 17, за шкиф распреда, на нейтрали, свечи предварительно выкручиваем или же вывешиваем колесо и крутим его на 5й скорости. Например нам надо на впуск 0,25 — он не лезет, а 0,2 проходит, значит нам надо достать шайбу и подложить потоньше ( с меньшим номером ) . Достаем, там 385, нам надо тогда 382( если такие есть) или 380. Я просто люблю когда все до мулиметра )). А многим пофигу, пользуются только шагами по 0,05. Щуп должен проходить с небольшим усилием, не болтаться там как по маслу, вот для этого и нужны шаги 0,02-0,03. Предостережение, размеры шайб не всегда соответствуют написанным на них, проверяется это микрометром, если есть, у меня нет, поэтому набрал побольше шайб и подсовываю, проверяю. Одна с номером 350 не подходит, другая может подойти. Тут не без этого. Нет идеала! Но это редко очень!

Для чего регулируются клапана — чтобы поддерживать тепловой зазор между кулачком распреда и шайбой. Когда клапана уходят, зазор становится маленьким и они просто напросто перестают в 1 момент закрываться полностью, со всеми вытекающими, потеря мощности и прогар клапанов. Зачастую колбасит мотор, это впускные или выпускные имеют разные зазоры. Это одна из первых причин, почему колбасит 8 клапанный двигатель.

Цена вопроса шайбы — 30-40 р, в инете можно найти намного дешевле. Приспособление руб 200-250 Шуп, не помню, но не дорого Шприц 10 р Прокладка 60р Герметик тоже недорогой

Считайте сами что вам выгоднее. Обратиться в сервис, где от 400р и до бесконечности, говорят и до 2000р доходит, вам отрегулируют клапана или потратитесь разик, зато все сами. Опять же, кто сколько катает. Есть такие, что 15000км катят 2 года и потом машину сдают — нафиг им это? )) У меня пробеги очень большие, раз в 2 месяца проверяю! Также в интернете полно инфы об этом. Мне помогала мурзилка и смекалка кое-где )) Процесс по времени, на холодную минут 20. Кто первый раз конечно час, полтора потратит ) Успехов, не бойтесь, все легко и просто. __________________ Клапана регулируются при температуре двигателя +18 . Это совсем не означает, чтобы забортная температура была такая же. Да, если больше, например лето +30 на солнце, будет конечно отклонение, но не более 0.02, погрешность мала, катастрофы не будет. А вот если мороз несильный, естественно в -10 не охота лезть, а вот 0гр вполне. Разогрел двигатель до 40гр. Пока то, сё, вот тебе и близка она к 18 +- . Шайбы запасные и щуп естественно держать в тепле, например карман. Ну и конечно все делать быстро, кто первый второй раз это делает самостоятельно — быстро не получится, двигатель остынет сильно, со всеми вытекающими. Вот и все. Все очень просто!
