Особенности топливной системы карбюраторного двигателя ваз-2110

Система охлаждения двигателя ВАЗ 2114

Система охлаждения двигателя ВАЗ 2114

Система охлаждения двигателя ВАЗ 2114 представляет интерес для многих владельцев данного автомобиля. К сожалению, отечественные автомобили не отличаются хорошим качеством сборки и надежностью работы различных их систем, включая и систему охлаждения двигателя ВАЗ 2114.

Но прежде чем найти и устранить неисправность в системе охлаждения двигателя ВАЗ 2114 необходимо знать ее устройство и принцип работы. Про это мы и поговорим дальше.

Внутренний теплообмен

Принцип работы системы охлаждения двигателя ВАЗ 2114 основан на внутреннем теплообмене, который происходит с помощью жидкости. Тут ничего нового я вам не открою, так как на этом принципе основана работа систем охлаждения 99% всех автомобилей в мире.

Причиной этому послужило то, что данный принцип на много эффективней и надежней воздушной системы охлаждения.

Всем нам знаком легенда отечественного автопрома автомобиль «Запорожец», на котором двигатель стоял сзади и охлаждался с помощью направленных воздушных потоков.

И как мучились владельцы этого автомобиля, придумывая различные ухищрения, чтобы увеличить эффективность этой системы, для того чтобы двигатель не перегрелся.

Важный недостаток

Однако система охлаждения двигателя ВАЗ 2114 и всех остальных аналогичных автомобилей имеет один важный недостаток, это постоянный контроль за ее состоянием, периодичное обязательное обслуживание и ремонт.

В основу работы такой системы охлаждения заложена принудительная циркуляция охлаждающей жидкости по закрытому контуру. Единственное, что соединяет ее с внешним виром это расширительный бачок.

Устройство системы охлаждения двигателя ВАЗ 2114

Система охлаждения двигателя ВАЗ 2114 состоит из:

1. Электродвигателя;
2. Насоса;
3. Левого и правого бочков радиатора;
4. Горловины;
5. Заливных и сливных пробок;
6. Сливной патрубок.

Конечно же, радиатора, расширительного бачка, трубок и шлангов по которым циркулирует охлаждающая жидкость, термостат, электровентилятор и датчик его включения, патрубки для радиатора отопителя, блок подогрева карбюратора.

Так же к системе охлаждения двигателя ВАЗ 2114 можно отнести ремень привода распределительного вала, с помощью которого приводится центробежный насос или по-простому помпа.

Принцип работы

Циркуляция жидкости в системе охлаждения автомобиля происходит принудительно под воздействием центробежного насоса, который, в свою очередь, приводится в действие ремнем привода газораспределительного механизма.

Электровентилятор имеет встроенные четыре пластмассовых лопасти. Он установлен на вал электродвигателя. Электродвигатель в свою очередь постоянно реагирует на показания специального датчика и в зависимости от его показаний включается и выключается.

Как известно система охлаждения двигателя ВАЗ 2114 не является как таковой без клапана термостата, который имеет двумя каналами, основным и дополнительным. Термостат имеет специальный наполнитель, который чувствителен к изменению температуры окружающей среды.

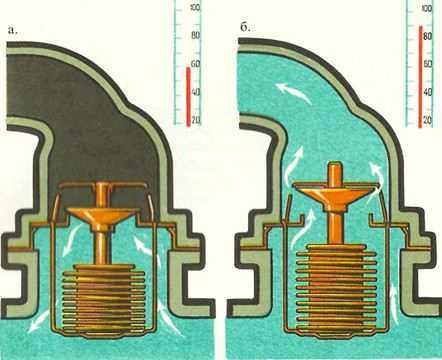

Вообще клапан термостата является одним из самых важных элементов системы охлаждения любого автомобиля. При достижении температуры охлаждающей жидкости приблизительно 87 градусов (плюс, минус 2 градуса), открывается основной клапан и пропускает охлаждающую жидкость по большому контуру.

При достижении температуры охлаждающей жидкости 102 градуса, ход основного клапана останавливается на отметке 8 мм (для ВАЗ 2114).

Причины не правильной работы системы охлаждения

Очень часто причиной не правильной работы системы охлаждения автомобиля является не правильное срабатывание термостата. Если данный клапан работает не правильно, единственный выход из данной ситуации, это его замена.

А что бы проверить исправность клапана термостата, необходимо запустить холодный двигатель.

После того как двигатель прогреется (87 – 92 градуса) необходимо прощупать нижний патрубок под термостатом, он должен быть теплым. Если патрубок холодный, значит у вас проблемы с клапаном термостата.

На автомобиле ВАЗ 2114 установлен двухходовой алюминиевый радиатор, трубчатый – пластинчатый. Данный радиатор дополнительно оснащен 2-я пластмассовыми бачками. Левый бачек имеет перегородку.

Как мы видим, система охлаждения двигателя ВАЗ 2114 не является очень сложной, чтобы не разобраться в ее конструкции и принципе работы. Что не скажешь про такую же систему у иномарок.

И что самое положительное и приятное, вы сможете самостоятельно провести не большой ее ремонт, к примеру, заменить клапан термостат или какой-либо патрубок.

Система охлаждения двигателя, принцип работы.

http://www.avto-pulss.ru

Описание конструкции

Запас топлива находится в баке, расположенном под днищем в зоне заднего сиденья. Бак — стальной, состоит из двух сваренных между собой штампованных частей. Через дренажный шланг бак связан с сепаратором, улавливающим пары бензина. Конденсат из сепаратора сливается обратно в бак. Сепаратор сообщается с атмосферой через двухходовой клапан, препятствующий чрезмерному повышению или понижению давления в топливном баке. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична.

Через топливозаборник с сетчатым фильтром бензин из бака подается по стальным топливопроводам и резиновым бензостойким шлангам к фильтру тонкой очистки топлива, бензонасосу и далее — к карбюратору. Бензин засасывается из бака за счет разрежения, создаваемого бензонасосом.

Фильтр тонкой очистки — с бумажным фильтрующим элементом в пластмассовом корпусе, неразборной конструкции. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливный насос — диафрагменного типа, с механическим приводом от эксцентрика распределительного вала, с рычагом ручной подкачки. Он состоит из нижнего корпуса с рычагами привода, верхнего корпуса с клапанами и патрубками, диафрагменного узла и крышки. Диафрагменный узел устанавливается между верхним и нижним корпусами. Сверху устанавливаются две диафрагмы (рабочие), снизу — одна (предохранительная): она предотвращает попадание бензина в картер двигателя при разрыве рабочих диафрагм. В этом случае просочившийся бензин отводится через отверстия в наружной дистанционной проставке, находящейся между предохранительной и рабочими диафрагмами.

Диафрагмы вместе с внутренней проставкой и тарелками (с наружной стороны) собираются на штоке и крепятся гайкой. Шток Т-образным хвостовиком вставляется в полость балансира. Между диафрагменным узлом и нижним корпусом установлена пружина. Верхний корпус закрыт крышкой, закрепленной болтом. Под ней находится сетчатый топливный фильтр.

Насос крепится к двигателю двумя шпильками через теплоизолирующую проставку, уплотненную с двух сторон картонными прокладками.

Часть бензина, подаваемая к карбюратору, сливается обратно в бак через систему трубопроводов и шлангов — это улучшает охлаждение насоса и предотвращает образование паровых пробок в системе питания. В сливной магистрали предусмотрен обратный клапан, пропускающий топливо только в одном направлении — от карбюратора к баку.

В корпус воздушного фильтра может поступать холодный воздух через заборник возле радиатора или горячий — от заборника, установленного на выпускном коллекторе. Переключает потоки заслонка, управляемая терморегулятором. Встроенный термосиловой элемент открывает заслонку подачи горячего воздуха при температуре поступающего воздуха ниже 25 °С и полностью перекрывает ее, если воздух нагрет выше 35 °С. Таким образом, температура поступающего воздуха автоматически поддерживается в пределах 25–35 °С.

Воздушный фильтр — сухой, со сменным бумажным фильтрующим элементом. Корпус фильтра крепится на шпильках карбюратора через резиновую прокладку и фиксируется четырьмя самоконтрящимися гайками через металлическую пластину.

Циркуляция топлива в топливной системе автомобиля осуществляется по трубопроводам, связывающим бак, фильтры, насосы, карбюратор или рампу, форсунки и т.д. Эластичность трубопроводов обеспечивается шлангами — об этих компонентах автомобилей ВАЗ, их типах, конструкции и особенностях читайте в статье.

Как заменить топливную рампу на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Перед началом операции вам нужно будет сделать две вещи чтобы рампу можно было снять без лишнего неудобства и проблем, а именно клемму минус скиньте с АКБ это на удобство никак не влияет просто вы проводку обезопасите от короткого замыкания если в неё вдруг попадёт вода (О том как скинуть клемму читайте в статье: «Замена аккумулятора на автомобиле», первый пункт в этой статье изучите), после того как вы скинули клемму переходите далее, а именно для удобства снятия рампы снимите шланг забора воздуха с двигателя автомобиля (Данный шланг на фото ниже красной стрелкой указан), чтобы снять его ослабьте отвёрткой два винта стягивающих (Указаны синими стрелками) и снимите его после этого с автомобиля но шланг вентиляции картерных газов полностью снять не даст, поэтому так же отвёрткой ослабьте стягивающий винт шланга вентиляции картерных газов (Указан зелёной стрелкой) и отсоедините после чего шланг от воздушного патрубка а сам патрубок при этом полностью снимите.

2) Теперь отсоедините рукой вакуумный шланг (Указан красной стрелкой) от регулятора давления топлива (см. фото ниже, данный регулятор на самой рампе находиться) и после отсоединения стравите давление в топливной системе, более подробно о том как это сделать, прочтите в статье называется которая: «Стравливание давления топлива на ВАЗ».

3) Затем разъедините топливные трубки между собой (Их всего две пары см. фото 1 на котором только одна пара трубок показана), для этого гаечным ключом их за гайки отверните и разъедините между собой и с другой парой трубок точно так же сделайте, из трубок выльется скорее всего немного бензина, чтобы он не попал на мотор (Мало ли что, если на что то очень горячее бензин попадёт то автомобиль вообще может загореться поэтому правила пожарной безопасности соблюдайте) толстую тряпочку под то место откуда польётся бензин положите, после чего разъедините колодку проводов с разъёмом (см. фото 2), ну и винт который прижимную пластину крепит отверните и затем снимите пластину (см. фото 3 и 4).

4) Идём дальше, теперь отверните два болта у которых шестигранные головки и которые крепят саму рампу к двигателю автомобиля, один из болтов крепления рампы для наглядности чуть ниже стрелкой указан (Это правый болт если смотреть по ходу движения автомобиля).

Переоборудование карбюратора на инжектор ВАЗ 2109

Для начала необходимо подобрать хорошую систему впрыска для ВАЗ 2109. Для установки отлично подойдет Bosch M 1.5.4 ввиду ее приемлемой стоимости. Мы устанавливали систему впрыска без дополнительных модернизаций и улучшений. Это лучше чем установка наружного бензонасоса и покупки дополнительных запчастей от General Motors.

Правильнее покупать детали, которые уже проверены временем и используются на серийных автомобилях, в том числе:

Различные болты, хомуты и другие расходные материалы — это не проблема приобрести в любом магазине.

Замена бака

Перед тем как разбирать карбюраторную систему, промойте и просушите новый бензобак и установите электрический бензонасос. Помните, что стрелки на них, в обоих местах должны совпадать. Удостоверьтесь, что поплавок датчика, показывающего уровень топлива в бензобаке.

Отверстия для крепления модуля и датчика

Далее нужно сделать в блоке цилиндров отверстие для крепления под кронштейн, предназначенный для модуля зажигания глубиной 20 мм, и еще одно — для датчика детонации (16 мм). Для этого слейте тосол и снимите радиатор вместе с бампером.

Охлаждение, генератор

Среди прочего, нужно поставить новый патрубок для жидкости охлаждения, а в радиаторе поменять датчик температуры. После этого нужно слить масло и убрать оттуда поддон, снять зубчатый шкив и ремень, и установить специальный демпфирующий шкив генератора вместо стандартного.

Затем необходимо поставить новый генератор, так как новая система требует большего напряжения чем обычно. Здесь не обойтись только обычной заменой шкива. Генератор в наш ВАЗ 2109 нужно поставить новый — это обязательно. В противном случае генератор просто придет в негодность.

Провода, подключение приборов

• Далее нужно выкатать бензин — бак должен стать легче.
• Затем, перед тем как приступать к дальнейшим манипуляциям, снимите аккумулятор.
• После этого снимите трамблер и бензонасос со всеми дополнениями, фильтр для воздуха, карбюратор и тросы (газа и подачи воздуха).

Шланги теплообменника отопителя

При их снятии и установке новых элементов обязательно предстоит заменить уплотнительные кольца. Потому советуем их приобрести заранее. Сама же процедура демонтажа выглядит следующим образом.

1. Два шланга отопителя подключаются к теплообменнику при помощи единого разъема. Некоторые модификации ВАЗ 2110 могут потребовать демонтировать крышку распредвала.
2. Снимите металлический зажим, который расположен сверху разъема.
3. Отожмите пластмассовый фиксатор к левой части разъема, что позволит его отпустить.
4. Снимите разъем теплообменника, удалите старые уплотнительные кольца. Возвращать те же самые на место настоятельно не рекомендуется.
5. Альтернативой таких разъемов могут быть шланги с пружинным фиксатором, выполненным из металла.

Теперь осталось установить новый комплект патрубков и завершить эту работу. Для этого:

• Выполняйте установку, следуя в обратной последовательности разборки и демонтажа;
• Обязательно поставьте на места новые уплотнительные кольца;
• Наполните систему охлаждения охлаждающей жидкостью;
• Включите в работу двигатель, убедитесь в отсутствии утечек охлаждающей жидкости.

Как видите, замена патрубков системы охлаждения вполне может быть выполнена своими руками. Здесь потребуется аккуратность, последовательность ваших действий, а также использование новых, качественных деталей на смену старым.

Если же подобными вопросами вы не можете или не хотите заниматься самостоятельно, обратитесь в хороший автосервис, где быстро и качественно смогут привести вашу систему охлаждения в нормальное состояние.

Для начала разберемся, как узнать, течет ли радиатор печки на ВАЗ 2110. Первым свидетельством того, что с устройством что-то не так, является отказ печки выдавать теплый воздух даже при работе на максимальной мощности. Также вы почувствуете характерный запах тосола в салоне авто, не заметить который невозможно, а из расширительного бачка охлаждающая жидкость будет пропадать ускоренными темпами.

Осмотреть радиатор печки на предмет повреждений можно только после его демонтажа, так что запаситесь несколькими часами свободного времени и требуемыми инструментами: крестовой отверткой и набором ключей. Также заранее нужно приобрести хомуты, новые патрубки и тосол.

Патрубки с усиленными хомутами

Замена радиатора отопителя на ВАЗ 2110 выполняется в следующей последовательности:

1. Отключаем АКБ и сливаем тосол с отопительной системы. Отверстие для слива расположена на движке десятки, чтобы к нему добраться вам потребуется снять модуль зажигания;
2. Откручиваем четыре фиксирующих винта на “жабо”, демонтируем накладку ветрового стекла с шумоизоляционной отделкой и разъединяем расположенные под ней шланги;
3. Отсоединяем вентилятор от корпуса радиатора отопителя;
4. Убираем хомут, фиксирующий вакуумный шланг;
5. Демонтируем с корпуса отопителя скобы крепления;
6. Выкручиваем винты крепления по бокам и спереди корпуса;
7. Снимаем корпус отопителя;
8. От радиатора отсоединяем шланг для отвода пара;
9. Демонтируем скобы фиксирующие задних кожух отопителя и вынимаем агрегат.

Замена патрубков отопителя ВАЗ 2110 гораздо более проблематична, чем замена патрубков в системе охлаждения, поскольку они более труднодоступны – чтобы подлезть к патрубкам придется выполнять демонтаж вакуумного насоса.

Без тепла в салоне – далеко не уедешь!

Если автомобилист не знает, как поменять печку на ВАЗ-2110, он должен начать со слива тосола, наполняющего блок силового агрегата отечественного авто. После того как машина будет избавлена от охлаждающей жидкости, следует приступить к снятию резинового уплотнителя и накладки. Дальнейшие действия заключаются в нахождении главного тормозного цилиндра и откручивании всех крепёжных элементов. Затем необходимо освободить оба хомута, которые соединяются с проводами и шлангами.

Конструкция топливной системы автомобиля ВАЗ-2109

Запас топлива находится в баке, расположенном под днищем в районе задних сидений. Бак – стальной, состоит из двух сваренных между собой штампованных половин.

Через дренажные трубки он связан с неразборным сепаратором, улавливающим пары бензина. Последний сообщается с атмосферой через двойной обратный клапан, препятствующий чрезмерному повышению или понижению давления в топливном баке.

Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами.

Пробка герметична. Через топливозаборник с сетчатым фильтром бензин из бака подается по стальным топливопроводам и резиновым бензостойким шлангам к фильтру тонкой очистки топлива, топливному насосу и далее – к карбюратору.

Бензин засасывается из бака за счет разрежения, создаваемого бензонасосом.

Фильтр тонкой очистки – с бумажным фильтрующим элементом в пластмассовом корпусе, неразборной конструкции.

На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливный насос – диафрагменного типа, с механическим приводом от эксцентрика распределительного вала, с рычагом ручной подкачки.

Он состоит из нижнего корпуса с рычагами привода, верхнего корпуса с клапанами и патрубками, диафрагменного узла и крышки.

Диафрагменный узел устанавливается между верхним и нижним корпусами.

Сверху устанавливаются две диафрагмы (рабочие), снизу – одна (предохранительная): она предотвращает попадание бензина в картер двигателя при разрыве рабочих диафрагм.

В этом случае просочившийся бензин отводится через отверстия в наружной дистанционной прокладке, находящейся между предохранительной и рабочими диафрагмами.

Диафрагмы вместе с внутренней прокладкой и тарелками (с наружной стороны) собираются на штоке и крепятся гайкой.

Шток Т-образным хвостовиком вставляется в полость балансира.

Между диафрагменным узлом и нижним корпусом установлена пружина.

Верхний корпус закрыт крышкой, закрепленной болтом. Под ней находится сетчатый топливный фильтр.

Насос крепится к двигателю на двух шпильках через теплоизоляционную проставку, уплотненную с двух сторон картонными прокладками.

Прокладки выпускаются толщиной 0,30, 0,75 и 1,25 мм.

Между теплоизоляционной проставкой и двигателем устанавливают прокладку 0,30 мм, а на внешнюю сторону проставки (обращенную к бензонасосу) – прокладку 0,75 мм и проверяют минимальное выступание толкателя из проставки, которое должно составлять 0,8 – 1,3 мм.

Для этого медленно проворачивают коленчатый вал двигателя, нажимая на толкатель пальцем и периодически контролируя его выступание над плоскостью прокладки.

Если минимальное выступание меньше указанного, внешнюю прокладку заменяют более тонкой, если больше – более толстой.

Часть бензина, подаваемого к карбюратору, сливается обратно в бак через систему трубопроводов и шлангов – это улучшает охлаждение бензонасоса и предотвращает образование паровых пробок в системе питания.

В сливную магистраль врезан обратный клапан, пропускающий топливо только в одном направлении – от карбюратора к баку.

В корпус воздушного фильтра может поступать холодный воздух через заборник возле радиатора или горячий – от заборника, установленного на выпускном коллекторе.

Переключает потоки заслонка, управляемая терморегулятором.

Встроенный термосиловой элемент открывает заслонку подачи горячего воздуха при температуре поступающего воздуха ниже 25°С и полностью перекрывает ее, если воздух нагрет выше 35°С.

Таким образом, температура поступающего воздуха автоматически поддерживается в пределах 25-35°С.

Воздушный фильтр – сухой, со сменным бумажным фильтрующим элементом, крепится на шпильках карбюратора через резиновую прокладку и фиксируется четырьмя самоконтрящимися гайками через металлическую пластину.

Система питания двигателя

Система питания включает следующие приборы: топливный бак 40, сепаратор 46 паров бензина, фильтр 33 тонкой очистки топлива, топливный насос 32, обратный клапан 30, двухходовой обратный клапан 45, топливопроводы и шланги, воздушный фильтр 28 с терморегулятором, карбюратор 29, впускную трубу и приборы выпуска отработавших газов.

Подача топлива с обратным сливом части топлива от карбюратора обратно в топливный бак через калиброванное отверстие в патрубке карбюратора диаметром 0,70 мм. Обратный клапан 30, установленный на сливных шлангах, не допускает слива топлива из бака через карбюратор при опрокидывании автомобиля Топливный бак соединяется шлангом 43 с сепаратором 46, который служит для конденсации паров бензина. Чтобы предотвратить вытекание топлива из бака через сепаратор, на втором шланге 44 сепаратора устанавливается обратный клапан двойного действия. Клапан работает в обоих направлениях: по мере расхода топлива пропускает атмосферный воздух в бак, а при повышении давления в баке выпускает воздух с парами топлива из топливного бака.

Подача воздуха осуществляется через терморегулятор, воздушный фильтр 28, карбюратор 29, из которого в виде горючей смеси поступает через впускную трубу в цилиндры двигателя.

Топливный бак 40 штампованный, сваренный из двух стальных листов. Для повышения коррозионной стойкости бак освинцовывается с обеих сторон. Вместимость бака 43 л, включая резерв топлива.

Наливная горловина выведена в нишу в правом заднем крыле. Пробка имеет ограничитель момента затяжки, на некоторых автомобилях в пробке может устанавливаться замок.

В топливном баке устанавливаются две дренажные трубки 38. которые вставляются одна в другую и имеют общий выход в патрубок, соединенный с сепаратором 46 паров бензина. Вместимость сепаратора 7 л. Пары бензина, конденсируясь в сепараторе, сливаются обратно в бак. Концы дренажных трубок в баке располагаются соответственно с правой и левой сторон с целью исключения вытекания топлива при поворотах автомобиля.

Топливный насос 32 диафрагменного типа с механическим приводом снабжается рычагом ручной подкачки топлива Производительность 60 л/мин. Приводится в действие толкателем 16 от эксцентрика 17 распределительного вала. Между насосом и корпусом привода устанавливается теплоизоляционная проставка 15 и регулировочные прокладки 13 и 14.

Топливный насос состоит из нижнего корпуса 26 с рычагами привода, верхнего корпуса 20 с клапанами и патрубками, диафрагменного узла и крышки 21. Между корпусами 20 и 26 устанавливаются три диафрагмы 6 и 7: две верхние — рабочие для подачи топлива, нижняя — предохранительная для предотвращения попадания топлива в корпус привода при повреждениях рабочих диафрагм. Между рабочими и предохранительной диафрагмами располагаются наружная 27 и внутренняя 24 дистанционные прокладки. Наружная прокладка имеет отверстие для выхода наружу топлива при повреждениях верхних рабочих диафрагм. Диафрагмы 6 и 7 с тарелками устанавливаются на шток 9 и крепятся сверху гайкой. На штоке под узлом диафрагм находится сжатая пружина. Шток Т-образным хвостовиком вставляется в прорезь балансира 11. Прорезь позволяет, не разбирая, снимать узел диафрагм.

В нижнем корпусе 26 устанавливаются рычаги 12, 8 и балансир 11. В верхнем корпусе находятся клапаны всасывающий 3 и нагнетательный 2. Под клапаны подкладываются прокладки из диафрагменного материала. Клапаны пружинами поджимаются к седлам. Сверху к верхнему корпусу насоса центральным болтом крепится крышка 21. Между корпусом и крышкой устанавливается пластмассовый сетчатый фильтр 4. Верхний корпус 20 имеет нагнетательный 1 и всасывающий 5 патрубки.

Подача топлива рычагом 8 ручной подкачки осуществляется воздействием кулачка 10 на балансир 11 и диафрагмы топливного насоса. В случае холостого хода рычага 8 при заполнении поплавковой камеры карбюратора топливом необходимо повернуть на один оборот коленчатый вал двигателя, чтобы эксцентрик 17 освободил толкатель 16 и балансир 11. Поворот коленчатого вала выполняется ключом по часовой стрелке за болт в торце вала.

Для правильной установки топливного насоса на двигатель используются регулировочные прокладки 13 и 14, установленные между насосом и теплоизоляционной проставкой, между корпусом привода и проставкой (см. схему установки топливного насоса). Используются две из трех нижеуказанных прокладок: прокладка А — толщиной 0,27-0,33 мм; прокладка В — толщиной 0,70-0,80 мм; прокладка С — толщиной 1,10-1,30 мм.

Между корпусом привода и теплоизоляционной проставкой всегда должна стоять прокладка А

zubilomira › Блог › #17 ЗАМЕНА ТОПЛИВНОЙ МАГИСТРАЛИ/ТРУБКИ ВАЗ 2108 2109

Всем привет! Давно ничего по ремонту не выкладывал:) Вот, решил, что пора)) Заметил, что в интернетах совсем не найти видосов про замену топливной магистрали на наших зубилах. А тут и утечка у самого появилась. Дай, думаю, сниму процесс. Короче, по сути. Приехали из очередного путешествия. Всю дорогу чувствовали запах бенза. Грешили на всё, на что только можно, да и расход меня очень беспокоил. В общем, случайно, нагнувшись, обнаружил лужу бенза под Девяткой. Пригляделся и упс… Этого вообще не ожидал. Как оказалось, скоба, держащая топливную магистраль у самой подкаподки возле кронштейна подушки стабилизатора поперечной устойчивости отломилась. “Благодаря” этому трубка со временем просела и “уселась” на сам стабилизатор (штангу). Шло время, и пришло. Штанга протёрла трубку до дырки.

Купить магистраль в Москве — не проблема. 140 рублей и я уже еду домой. Поехали по пунктам.

1. Отсоединяем топливный шланг у топливного насоса в подкапотном пространстве от топливной магистрали; 2 Ставить или нет авто на домкрат — дело ваше. Но лучше поставить и затем подпереть машинку подставкой; 3. Снимаем хомут, соединяющий глушитель и резонатор; 4. Снимаем хомут, соединяющий резонатор и приёмную трубу (штаны); 5. Снимаем резонатор с резиновых подушек и убираем в сторону; 6. Готовим банку для бенза, который будет стекать сразу после рассоединения магистрали и топливного шланга, идущего из бензобака; 7. Отсоединяем топливный шланг у бака от топливной магистрали; 8. Выкручиваем винты скоб по всей длине магистрали (это будет нелегко); 9. Отпускаем гайки левого кронштейна подушки стабилизатора от кузова. Стабилизатор слегка “упадёт” вниз; 10. Отковыриваем топливную магистраль из посадочных мест скоб; 11. Вращаем магистраль так, чтобы его конец у бака наклонился вниз и сливаем бенз в банку, а из банки в бак; 12. Вращаем магистраль туда-сюда и пытаемся достать её из-под машины; 13. Устанавливаем новую магистраль, постепенно подгибая её под форму проёма и закрепляя в скобах (сложно, но возможно); 14. Закручиваем винтами скобы магистралей; 15. Подсоединяем шланги: у бака и у топливного насоса; 16. Возвращаем кронштейн подушки стабилизатора на место, затянув гайки; 17. Устанавливаем резонатор на место; 18. Соединяем резонатор с глушителем и приёмной трубой хомутами, предварительно смазав их.

А вот подробное видео по замене топливной магистрали на ВАЗ 2108 лично от меня;)

Сайт нашего спонсора — www.avtoall.ru

Будем благодарны за любую поддержку!:) Материально поддержать можно: Сбер: 4276 8401 5033 7242 Qiwi: +79852001005 Яндекс Деньги: 41001790991434 WebMoney: 107346476379

Промываем СОД своими руками

Чтобы сделать это, нужно лишь произвести стандартную замену ОЖ. Однако вместо жидкости нужно налить в систему обычной воды. Если есть желание, то добавьте в воду присадки для промывания. Также можно воспользоваться специальным, предназначенным для промывки составом.

Затем нужно завести мотор и дать ему немного поработать. После воду необходимо слить. Вместе с водой вытечет и грязь. Эту процедуру необходимо повторять до тех пор, пока СОД полностью не очистится.

Чтобы промыть систему полностью, необходимо очистить радиатор и двигатель. Если хотите промыть радиатор, нужно начинать с очистки сот. Для этого подойдет обычная мойка высокого давления. Это эффективный способ, однако нужно все делать аккуратно.

Замена топливной рампы на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Топливная рампа – очёнь важная вещь так как на ней находятся форсунки, если рампу убрать то соответственно и форсунки вы вынете из двигателя автомобиля и тем самым автомобиль уже не заведётся, поэтому без рампы на инжекторных автомобилях на которых топливо подаётся под высоким давлением (Примерно 284-325 кПа) не обойтись и если рампа к примеру будет засорена (Это от времени происходит и в основном от качества бензина зависит, которое заливался до засорения в двигатель автомобиля) то автомобиль уже будет хуже ехать, а всё это потому что топливо к форсункам будет хуже подаваться поэтому за состоянием рампы нужно не то чтобы следить, а просто смотреть чтобы она была в нормальном состоянии и резиновый колпачок закрывающий штуцер рампы (Что это за колпачок по мере прочтения статьи вы поймёте) всегда находился на ней и снимался только в случаи проверки давления топлива в рампе.

Примечание! Для проведения операции по замене рампы на новую, запастись нужно будет вам: Набором гаечных ключей, а так же шестигранным ключом «на 5» запастись надо так как рампа крепиться на болтах с шестигранными головками и две отвёртки ещё понадобиться, одна из которых будет плоского типа, а другая крестообразная но плоская может даже и не понадобиться!

Двигатель не заводится

Отмечено, что ваз 21093 инжектор,схема электрооборудования включает много электроники. По причине отказа её не завестись автомобиль может только при выходе из строя ДПКВ. В других случаях мотор заработает, но будут различные сбои, причины которых следует искать. Если датчик исправный, то следует использовать классический вариант поиска неисправностей в технике – нечему гореть или нечем поджечь.

При этом в первую очередь проверяется система запуска, исправность свечей и затем топливоподача. Подробно о пошаговой проверке исправности узлов автомобиля написано в руководстве по эксплуатации

Меры безопасности

Помните, вы работаете с топливом. Следовательно, нужно обезопасить себя и все окружающее вас. Для этого нужно:

• Не курить во время ремонта. Даже небольшое возгорание может привести к масштабному пожару, который способен распространиться далеко за пределы вашего гаража. Особенно, если вы находитесь в гаражном кооперативе;
• Иметь в непосредственной близости от рабочего места рабочий огнетушитель;
• Обеспечить проветривание рабочей зоны. Лучше всего работать на улице, но поскольку смотровой ямы там может не быть, а организовать подъемник практически невозможно, откройте полностью дверь гаража или даже включите вентилятор, чтобы он выгонял пары топлива из гаража на улицу;
• Если вам на кожу попало горючее, обязательно промойте участок, используя мыло.
