Как поменять прокладку головки блока 409 двигателя

Этапы работы

Как мы уже говорили, процесс замены несложен, но если вы решились за него взяться впервые, то лучше в помощь пригласить кого-то с опытом в этом деле. Также вам может потребоваться помощь, в случае если вы решили улучшить характеристики двигателя ВАЗ 2109 путем его тюнинга, с помощью расточки каналов. Замена заглушек также требует дополнительной помощи. В данном случае для извлечения старых заглушек и правильной установки новых требуются определенные навыки.

Процесс

Перед тем как приступить к снятию и ремонту ГБЦ ВАЗ 2109, необходимо соблюдая порядок выполнить некоторые подготовительные работы.

Снятие

1. Первым делом снимаем корпус очистителя воздуха.
2. Отсоединяем шланги и провода от карбюратора или инжектора.
3. Далее, необходимо отсоединить штаны от коллектора.
4. Снимаем трамблер.
5. Откручиваем крышку клапанов.
6. Снимаем карбюратор о и коллекторы.
7. Для откручивания болтов головки на ВАЗ 2109, скорее всего, потребуется ворот и шестигранник, потому, что болты закручены с приличным усилием.

   Труба как рычаг

8. Извлекаем болты крепления головки с шайбами.

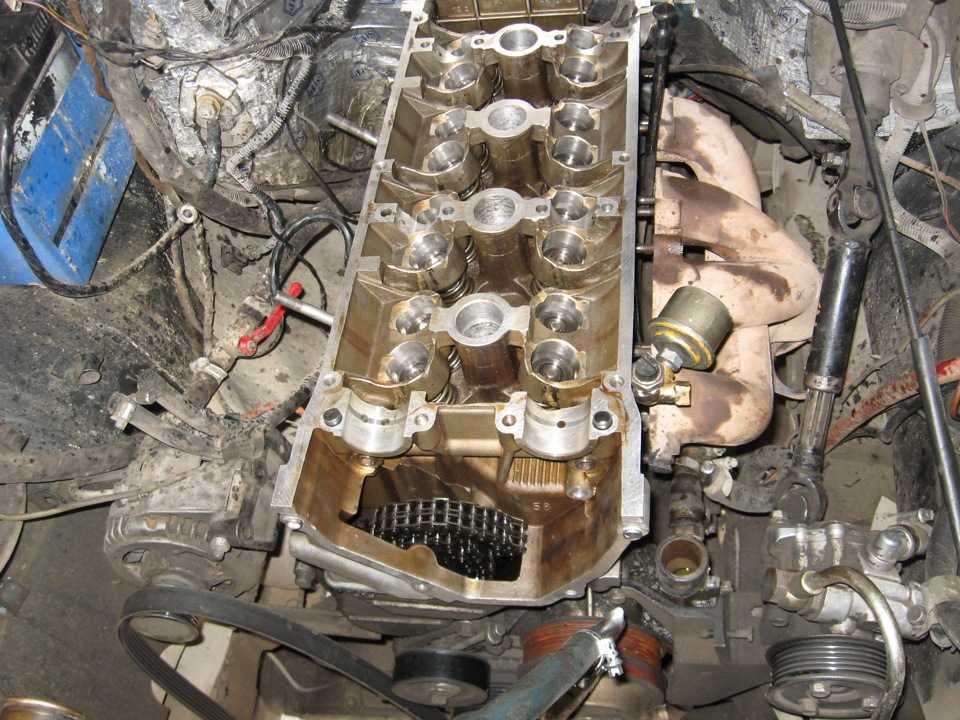

   Вынимаем болты

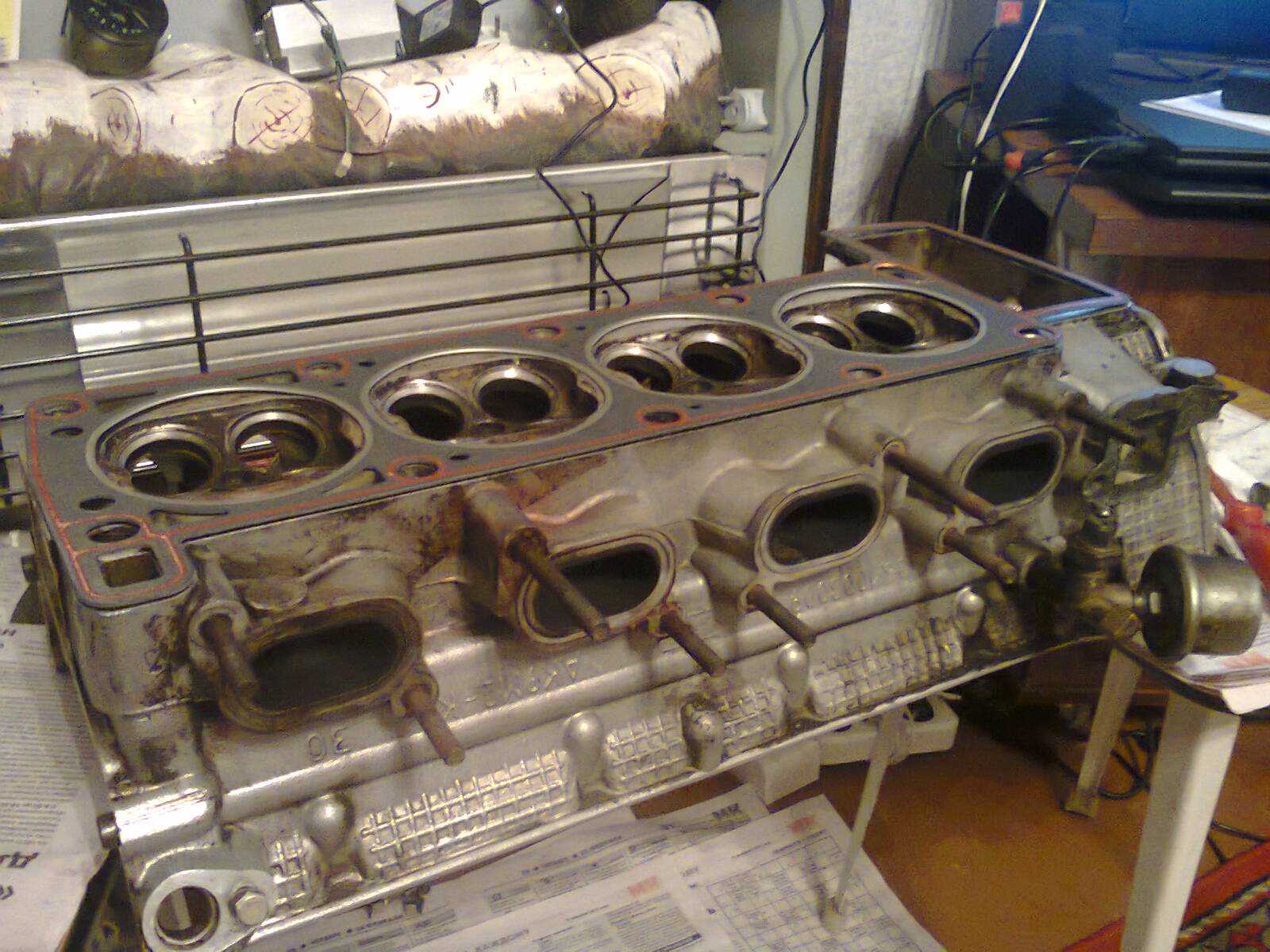

9. Снимаем ГБЦ ВАЗ 2109 с блока силовой установки.
10. Снимаем прокладку.

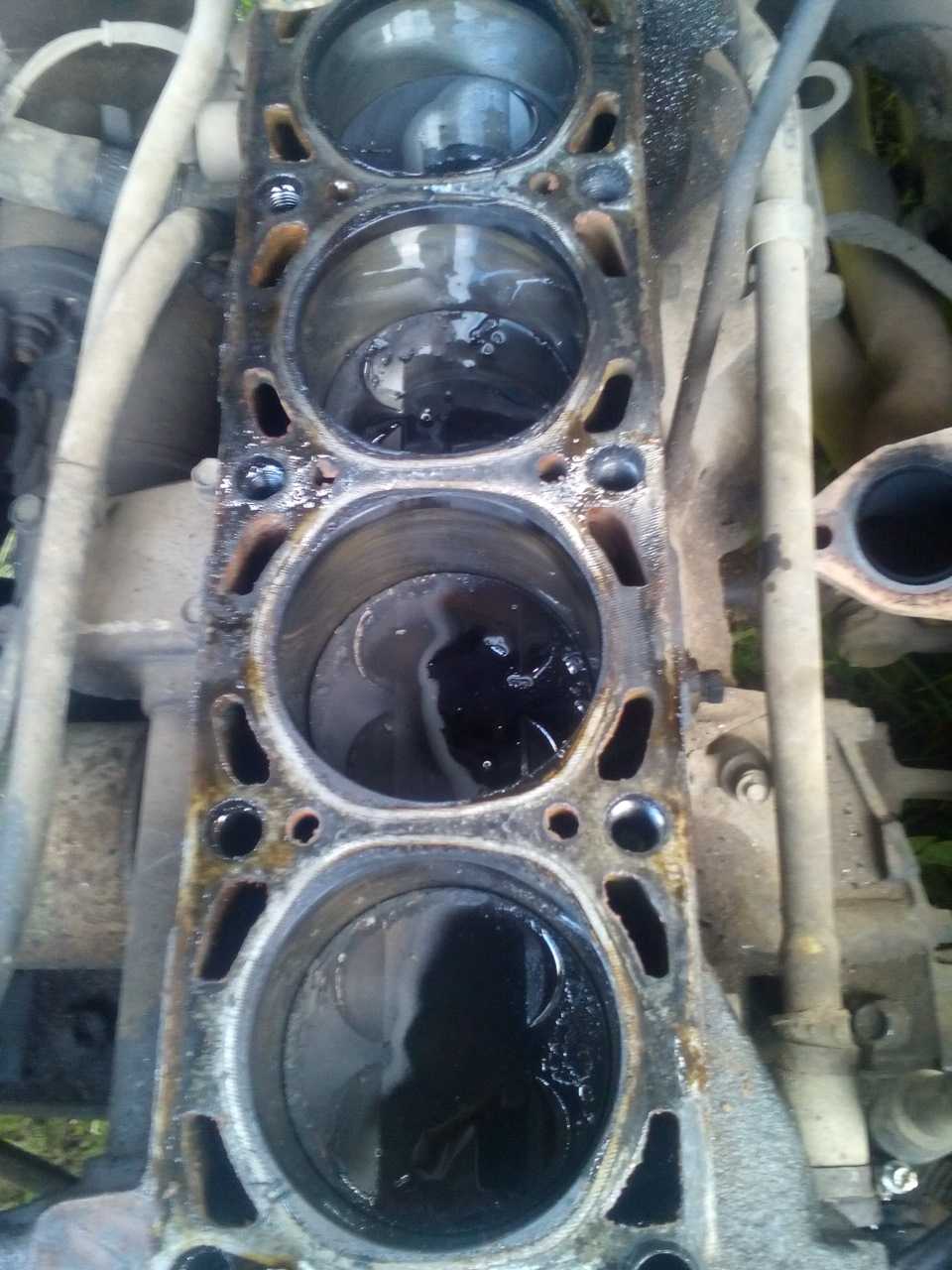

    Прокладка, отработавшая свой срок и подлежащая замене

11. Также, если это необходимо проводим ремонт или доработку узлов моторного блока.

Тюнинг

Квалифицированная настройка, доработка и тюнинг головки ВАЗ 2109 поможет полностью раскрыть возможности вашего силового агрегата. Об этом вы, наверное, много слышали, читали или даже смотрели видео в интернете. Обычно при тюнинге растачиваются и сглаживаются каналы, благодаря чему уменьшаются завихрения, снижающие мощность. Клапана меняются на увеличенные и притираются к посадочным местам. Также тюнинг может подразумевать замену стандартных направляющих клапанов бронзовыми.

Притирка клапанов

Контроль притирки осуществляется следующим образом:

• головка в собранном состоянии ложится набок;
• в коллекторные отверстия заливается жидкость (можно использовать обычную воду).

В случае если жидкость не течет через клапаны, то это означает, что работа выполнена качественно и клапана притерты правильно. После того как ликвидированы все неисправности, можно приступать к установке головки.

Установка

Сборку начинайте с установки новой прокладки

Внимание! Отверстия в прокладке должны обязательно совпасть с направляющими, которые находятся по углам блока. Новая прокладка

Устанавливать головку нужно аккуратно, не сдвиньте в этот момент прокладку со своего места.
Вставляем болты в свои места и приступаем к затяжке с помощью динамометрического ключа

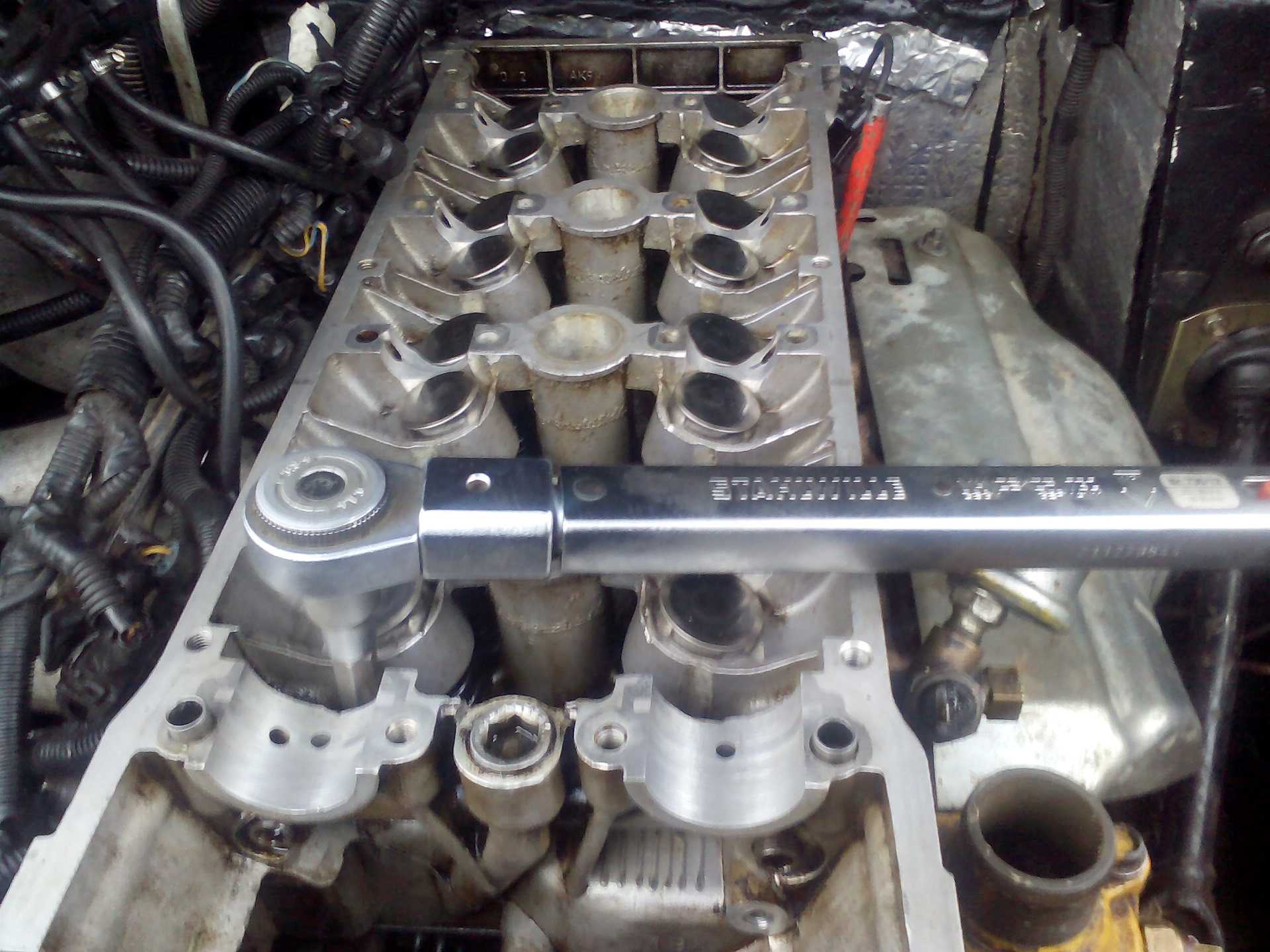

Затяжка с помощью динамометрического ключа

Далее, в обратном порядке устанавливаем демонтированное оборудование, инжектор или карбюратор. Заливается свежая ОЖ. Подключаются провода и шланги.

Как видите, в доработке ВАЗ 2109, тюнинге, замене заглушек и сборке есть определенные трудности. Но если вы научитесь выполнять эти работы своими руками, посчитайте, сколько денег вы сможете сэкономить.

Загрузка …

Замена прокладки головки блока цилиндров ваз 2106

В случае износа прокладки головки блока на автомобиле ваз 2106 необходимо будет делать ремонт, а именно производить замену прокладки головки блока цилиндров. Для выполнения ремонтных работ нам потребуются гаечные ключи на «8» «10» «13» «17», отвертка, наличие плоскогубцев и динамометрический ключ (для контроля силы затяжки болтов). Для замены прокладки необходимо выполнить демонтаж следующих деталей, которые нам будут мешать работать:

1. Прежде всего стоит освободиться от крышки головки блока цилиндров, подробнее об этом было написано в статье про замену прокладки крышки головки блока цилиндров.
2. Аккуратно слейте в заранее подготовленную емкость всю жидкость с системы охлаждения.
3. Обесточте ваш автомобиль, отсоеденив аккумуляторную батарею, а так же провод массы, который прикручен болтом к блоку цилиндров.
4. После чего вам следует ослабить хомуты крепления патрубков системы охлаждения и снять их. Вместе с этим ослабить и снять перепускной шланг термостата и подводящий шланг радиатора.

1. В процессе выполнения ремонтых работ вам будет мешать крышка распределителя зажигания, которую необходимо снять вместе с проводами свечей зажигания, даже можно снять и полностью распределитель, так как без крышки он более будет подвержен повреждению.
2. От карбюратора следует отсоеденить шланг вакуумного регулятора распределителя зажигания и шланг подогрева.
3. Произведите снятие воздухозаборника, уберите все тяги дроссельной заслонки в сторону, чтобы они в процесе работы не доставляли неудобства. Так же вам необходимо снять с головки блока цилиндров датчик контроля температуры, отодвиньте резиновый колпачок, отсоедените провод и выкрутите датчик.

1. Следующим шагом замены прокладки головки блока цилиндров необходимо совместить метки на звездочке привода распределительного вала с меткой на корпусе подшипника респредвала, данное действие необходимо совершить, чтобы исключить при обратной сборке необходимость повторной установки фаз газораспределения, проделав данную операцию разогните края стопорной шайбы крепления звездочки и отверните болт крепления при этом не снимая саму звездочку.
2. Ослабьте гайку натяжителя цепи примерно на пол оборота, возьмите отвертку и ей отожмите башмак натяжителя, после чего цепь ослабнет и теперь можно будет обратно затянуть гайку натяжителя.
3. Теперь уже можно полностью выкручивать болт крепления звездочки и снимать ее, зафиксируйте цепь, чтобы она не упала.
4. На следующем шаге вам необходимо снять корпус подшипников распредвала, для этого необходимо отвернуть девять гаек, при снятии не уроните шайбы.
5. Вашему взору откроеются десять болтов крепления головки блока цилиндров и одиннадцатый расположен с наружи.

После снятия болтов крепления головки блока слегка приподнемите ее для снятия со шпильки трубки слива жидкости, после чего произведите снятие головки блока. Снимите старую прокладку и замените ее на новую. Произведите сбор в обратном порядке, затяжку болтов головки осуществляйте динамометрическим ключом с силой давления (3.4-4.2 кгс*м) в два захода. Правильная последовательность затяжки болтов головки и корпуса подшипников распредвала показана на рисунке ниже. После сборки всех деталей отрегулируйте клапана.

Как выполняется шлифовка головки блока цилиндров

Работы по шлифовке головки блока цилиндров лучше выполнять на СТО, где имеется требуемое оборудование, а также специалисты, знакомые с подобной работой. Сам процесс шлифовки проходит следующим образом:

1. Первым делом специалист определяет плоскость головки блока цилиндров. Для этого можно использовать щупы и обычную стальную линейку (если она не имеет дефектов, изгибов и одинакова по толщине). Линейка прикладывается к нижней плоскости диагонально, а щупы вставляются в зазоры, присутствующие между поверхностью ГБЦ и приложенной линейкой;
2. Если в результате замеров были обнаружены неровности, проводится проверка ГБЦ на наличие крупных трещин. Это обязательно сделать, поскольку нет никакого смысла шлифовать треснувшую деталь — она не сможет работать должным образом;
3. Далее начинается поиск микротрещин. Это можно сделать при помощи специального оборудования на СТО или методом покрытия ГБЦ краской. Для этого головка блока цилиндров предварительно очищается от грязи, после чего на нее наносится краситель. Далее краситель стирается, и места, где он остался, указывают на наличие небольших трещин. Есть еще второй способ проверки — ГБЦ нагревается и опускается в специальную ванну с жидкостью, на поверхности которой при наличии трещин будут появляться пузырьки воздуха;
4. Обнаружив микротрещины, которые можно устранить, необходимо это сделать, перед тем как приступать к шлифовке;
5. Далее наступает сам процесс шлифовки. Он проводится на специальном фрезерно-шлифовальном станке при помощи специального круга. При этом нужно обладать данными о том, какая максимальная глубина шлифовки возможно для конкретной головки блока цилиндров. Глубина отличается, в зависимости от того, на каком двигателе будет установлена ГБЦ.

Важно: Если глубина повреждений превышает максимально допустимую глубину снятия поверхности ГБЦ при шлифовке, скорее всего, деталь придется заменить. В редких случаях решить проблему можно установкой меньшей по толщине прокладки ГБЦ

При выполнении работ по шлифовке головки блока цилиндров критически важен профессионализм мастера, который выполняет работу. От качества шлифовки будет зависеть герметичность системы и в целом работа двигателя. Поэтому не рекомендуется выполнять шлифовки ГБЦ самостоятельно без должного оборудования и навыков.

Скачать/Распечатать тему Скачивание темы в различных форматах или просмотр версии для печати этой темы.

5.9.2. Замена прокладки головки блока цилиндров

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева.
Вам потребуются: ключи TORX T25 и T55, отвертка с плоским лезвием, пассатижи и бокорезы.
1. Снизьте давление в системе питания (см. «Снижение давления в системе питания двигателя»).
2. Снимите аккумуляторную батарею (см. «Снятие и установка аккумуляторной батареи»).
3. Снимите полку аккумуляторной батареи (см. «Снятие и установка аккумуляторной батареи»).
4. Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).
5. Разъедините фланцы дополнительного глушителя и катколлектора (см. «Замена прокладки катколлектора»).

6. Снимите воздухоподводящий рукав (см. «Снятие и установка воздушного фильтра»).	7. Снимите трубопровод системы вентиляции картера (см. «Очистка системы вентиляции картера»).

8. Сожмите фиксаторы и отсоедините колодку жгута проводов от катушки зажигания.
9. Выверните все свечи зажигания (см. «Замена и обслуживание свечей зажигания»).
10. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).
11. Снимите ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма»).

Рис. 5.3. Задняя крышка ремня привода газораспределительного механизма

12. Выверните три болта крепления задней крышки ремня привода газораспределительного механизма (рис. 5.3) и снимите ее.
13. Снимите распределительные валы (см. «Замена распределительных валов»).

14. Отсоедините от топливной рампы трубопровод подачи топлива, сжав фиксаторы соединительной муфты.	15. Извлеките трубопровод подачи топлива из держателей на рампе и отведите трубопровод в сторону.

16. Снимите рампу электрических разъемов форсунок (см. «Снятие и установка топливной рампы»).

17. Выверните винт крепления кронштейна указателя уровня масла.	18. Отсоедините от впускной трубы шланги вакуумного усилителя тормозов и клапана продувки адсорбера.

19. Сжав пассатижами хомуты и сдвинув их по шлангам, отсоедините от отводящего патрубка водяной рубашки шланг радиатора…	20. …и шланг отопителя салона.

21. Сдвиньте вверх фиксатор…	22. …и отсоедините колодку жгута проводов от крышки дроссельного узла.

23. Сжав фиксаторы, отсоедините от форсунок колодки жгутов проводов.	24. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.

25. Снимите впускную трубу (см. «Замена прокладки впускной трубы»).

Рис. 5.4. Порядок ослабления затяжки болтов крепления головки блока цилиндров

26. Ослабьте затяжку десяти болтов крепления головки блока цилиндров в порядке, показанном на рис. 5.4, затем окончательно выверните болты крепления головки и выньте их вместе с шайбами.

Предупреждение Болты крепления головки блока цилиндров можно выворачивать только на холодном двигателе.

27. Снимите головку блока цилиндров в сборе с катколлектором.

Полезный совет Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.

28. Снимите с головки блока катколлектор (см. «Замена прокладки катколлектора»).
29. Очистите привалочные поверхности головки и блока.
30. Проверьте головку блока на отсутствие коробления. Для этого, поставив линейку ребром на поверхность головки сначала посередине вдоль, затем поперек и по диагоналям, измерьте щупом зазор между плоскостью головки и линейкой. Замените головку блока цилиндров, если зазор больше 0,1 мм.
31. Установите головку блока цилиндров в порядке, обратном снятию, с учетом следующего:
– удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло или охлаждающую жидкость, попавшую туда при снятии головки;
– обязательно установите новую прокладку головки блока, повторное ее использование не допускается;
– смажьте болты моторным маслом;

Рис. 5.5. Порядок затяжки болтов крепления головки блока цилиндров

– затягивайте болты на холодном двигателе в порядке, показанном на рис. 5.5, в три этапа:
1-й этап — затяните моментом 15,0 Н·м (1,5 кгс·м);
2-й этап — затяните моментом 30,0 Н·м (3,0 кгс·м);
3-й этап — доверните на угол 90°.
32. Установите все снятые детали и узлы в порядке, обратном снятию. После установки распределительных валов и ремня привода газораспределительного механизма проверьте и при необходимости отрегулируйте зазоры в приводе клапанов (см. «Регулировка зазоров в приводе клапанов»).
33. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма»).

В каких случаях требуется шлифовка головки блока цилиндров

Если ГБЦ неплотно прилегает к блоку цилиндров, это ведет к проблемам в работе двигателя. Проявляться проблемы могут:

• Снижением мощности двигателя;
• Утечкой технических жидкостей — масла, антифриза;
• Сложностями с пуском двигателя;
• Перегревом мотора.

Наиболее часто повреждение головки блока цилиндров сопровождается повреждением прокладки. При прогорании прокладки возникнет прорыв газов из камеры сгорания.

Но не только при возникновении проблем в работе двигателя показана шлифовка головки блока цилиндров. Также обязательно такую работу проводят при выполнении любых сложных работ с элементами двигателя, связанными с ГБЦ. Например, шлифовка ГБЦ проводится при замене распределительного вала, прокладки, устранении дефекта гильз и так далее. То есть, всегда, когда ГБЦ снимается, лучше ее отшлифовать перед обратной установкой, тем самым максимально увеличив привалочную плоскость головки блока цилиндров и блока цилиндров.

Также шлифовка ГБЦ может проводиться с целью увеличения мощности двигателя, когда речь идет о тонком тюнинге мотора. Уменьшение высоты головки блока позволяет повысить степень сжатия.

Замена седел клапанов

При прогаре седел и их разрушении, а также если сильно утоплены в
тело головки («просажены») или подвергались неоднократной зенковке требуется их
замена. Замена седел производится на фрезерном станке. Дефектное седло растачивается фрезой и удаляется из гнезда. Затем головку, согласно технологии, помещают в термопечь и нагревают до 120-150 градусов. Заготовки седел в виде колец помещают в жидкий азот для снижения их температуры до минус 40 град. Щипцами укладывают охлажденные кольца будущих седел в гнезда и легким постукиванием запрессовывают в тело головки. Дальнейшие операции по обработке фасок седел выполняются на специальном фрезерном станке или вручную набором фрез.

Как проверить пробита ли прокладка ГБЦ

Двигатель автомобиля имеет две важные детали: блок цилиндров и головку блока цилиндров (ГБЦ). А уплотняется их соединение друг с другом прокладкой ГБЦ. Ее основной задачей является герметизация камер сгорания и каналов, по которым циркулирует антифриз. Когда пробита прокладка ГБЦ, в моторе появляются неполадки, о которых мы расскажем в этой статье.Прокладки ГБЦ, как правило, изготавливаются из тонкого листового металла или из армированного паронита с металлической окантовкой отверстий под камеры сгорания. Между некоторыми отверстиями в прокладке достаточно тонкие стенки, поэтому малейшая ошибка при установке или замене приведет к их быстрому прогоранию.

Вторым важным моментом для продления жизни прокладки будет соблюдение определенного порядка закручивания болтов крепления ГБЦ. Для этого производители моторов, а также изготовители прокладок прилагают схему заворачивания крепежных деталей с указанием момента затяжки.

Симптомы и признаки пробитой прокладки ГБЦ

Когда пробита прокладка ГБЦ, признаки этой неисправности проявляются по-разному, но основные симптомы выглядят следующим образом:

Повышение температуры двигателя происходит из-за пробоя окантовки камеры сгорания. Горящие газы попадают в систему охлаждения и быстро нагревают антифриз. При попадании выхлопных газов в систему охлаждения в расширительном бачке наблюдается бурное газообразование.
Смешивание моторного масла с антифризом, попадание топлива в охлаждающую жидкость также становятся следствиям повреждения прокладки ГБЦ. Появление маслянистых пятен в расширительном бачке системы охлаждения должно насторожить. Без промывки системы охлаждения в этом случае уже не обойтись.
Сложно бывает сразу выявить неполадку в моторе, когда происходят перебои в работе цилиндров. Если прогорела прокладка ГБЦ между камерами сгорания, то происходит перемешивание топливной смеси в одном цилиндре с выхлопными газами другого цилиндра. При этом проблемы возникают при запуске двигателя, а после разогрева мотор начинает устойчиво работать.
Иногда происходит разрыв внешней оболочки прокладки ГБЦ. Тогда на поверхности двигателя в районе стыка блока цилиндров и головки можно наблюдать маслянистые потеки.
Часто пробой прокладки ГБЦ можно определить по внешнему виду выхлопных газов. Белый дым из глушителя свидетельствует о том, что в камеру сгорания попадает влага или антифриз. Это происходит тогда, когда появляется разрыв в прокладке между каналом рубашки охлаждения и камерой сгорания.

Напоминаем, что самый простой способ проверить прокладку головки блока цилиндров продемонстрирован на видео в конце статьи.

Что делать, если пробило прокладку ГБЦ

Если по результатам проверки прокладка головки блока цилиндров оказалась пробитой, то у вас не остается никаких вариантов, кроме её замены на новую.

Прокладка ГБЦ не является слишком дорогой деталью. В зависимости от модели авто, материала и фирмы-производителя её цена колеблется в пределах 300-3000 руб. Но это лишь верхняя часть «айсберга».

При замене прокладки ГБЦ придется менять и болты крепления. Когда болт выкручивается, его параметры уже не соответствуют необходимым требованиям, и при повторном заворачивании с нужным усилием велика вероятность разрыва тела болта

Стоимость новых болтов колеблется в районе 350-1000 руб.
Перед установкой новой прокладки ГБЦ важно проверить поверхность сопрягаемых плоскостей на блоке цилиндров и головке блока. Если требуется дополнительная шлифовка, тогда приобретать прокладку необходимо с учетом толщины снятого слоя металла

Шлифовка ГБЦ обойдется в пределах 450-900 руб.
Снять головку блока цилиндров в некоторых двигателях достаточно сложно

Требуется отсоединить много деталей и узлов, слить технические жидкости. Поэтому выполнение этой ответственной работы лучше доверить квалифицированным специалистам. Замена прокладки на автосервисе оценивается в сумму 1200-4000 руб.

Шлифовка ГБЦ обойдется в пределах 450-900 руб.
Снять головку блока цилиндров в некоторых двигателях достаточно сложно. Требуется отсоединить много деталей и узлов, слить технические жидкости. Поэтому выполнение этой ответственной работы лучше доверить квалифицированным специалистам. Замена прокладки на автосервисе оценивается в сумму 1200-4000 руб.

После выполнения замены прокладки ГБЦ автомобилист должен некоторое время следить за поведением мотора. Если двигатель работает устойчиво, выхлопные газы прозрачны, а температура не превышает норму, то прокладка хорошо справляется с возложенной на нее задачей и проблема решена успешно.

Гбц ВАЗ 2106

Головка блока цилиндров изготовлена из алюминиевого сплава с содержанием определённого процента меди и олова, для того что бы придать ей мягкости и эластичности. При таких свойствах она плотно прижимается к прокладке, предотвращая прорыв газов.

Вся головка, крепится к блоку цилиндров одиннадцатью болтами, десятью большими и одним маленьким, которые затягиваются с определённой последовательностью и усилием.

Замена прокладки

1. Головку блока цилиндров снимаем с двигателя в сборе с впускным и выпускным коллекторами.

2. Отсоединяем провод от «минусовой» клеммы аккумуляторной батареи. Сливаем охлаждающую жидкость.

3. Снимаем карбюратор.

4. Снимаем распределитель зажигания с высоковольтными проводами.

5. Снимаем крышку головки блока.

6. Снимаем распределительный вал в сборе с корпусом подшипников. Отсоединяем от выпускного коллектора выпускную систему и снимаем трубку отвода охлаждающей жидкости из радиатора отопителя.

7. Снимаем цепь со звездочки распределительного вала.

Признаки пробитой прокладки ГБЦ

Необходимость в смене данной детали может наступить в самое неожиданное время. Однако время, которое  она будет служить рассчитать невозможно, так как это чисто индивидуальный ресурс, зависящий ио стиля вождения, качества прокладки, марки и модели машыны и т.п. Стандартная гарантия на прокладку ГБЦ в магазинах — 1 год.

Но понимая симптомы, говорящие о необходимости смены этой детали, можно не пропустить этот важный момент. Самые распространенные среди них:

• В местах соединения ГБЦ и блока наблюдается протекание масла из мотора или жидкости охлаждения.
• На проверяющем щупе уровня масла видна субстанция беловатого оттенка, что говорит о протекании жидкости охлаждения сквозь прокладку.
• Если выхлопы вашего авто имеют белый цвет, даже после того, как машина прогрелась – это сигнализирует, что жидкость охлаждения уже в цилиндре.

• Повреждённая прокладка может пропускать масло и в радиаторную жидкость и в расширительный бачок. Другими словами масло начало циркулировать в охлаждающей системе автомобиля.

• Еще один признак пришедшей в негодность прокладки – это поступление выхлопов в охлаждающую систему. Это можно определить, по наличию пузырей в радиаторной жидкости или в расширительном бачке.

К чему приводит неисправность прокладки ГБЦ и несвоевременная ее замена

Последствия эксплуатации транспортного средства с неисправной прокладкой зависят от времени обнаружения данной неисправности. Например, если неисправность обнаружена сразу после ее появления, то необходимо только заменить прокладку. При эксплуатации автомобиля с неисправной прокладкой ГБЦ возможны:

1. порыв патрубков системы охлаждения в результате повышения давления из-за процессов, проходящих в камерах сгорания;
2. перегрев двигателя с потерей геометрии головки блока цилиндров, что может привести не только к дополнительным работам по восстановлению геометрии ГБЦ (фрезеровка поверхности), но и к полной замене головки блока цилиндров;
3. заклинивание двигателя. Данная неисправность может появиться как в результате плохого смазывания трущихся поверхностей из-за попадания охлаждающей жидкости в систему смазки, так и в результате гидравлического удара (если автомобиль с прогоревшей прокладкой ГБЦ стоял некоторое время, то в результате в цилиндры может перетечь достаточное для гидравлического удара количество охлаждающей жидкости). Стоимость устранения заклинивания ДВС будет равна стоимости капитального ремонта ДВС, либо стоимости нового ДВС.

Если вы знаете, что прокладка ГБЦ вашего автомобиля неисправна и автомобиль какое-то время стоял без работы (порой достаточно одной ночи), то лучше автомобиль не эксплуатировать до устранения неисправности. Если вы все-таки решите доехать до места ремонта «своим ходом», то для избежания гидравлического удара рекомендуется перед пуском ДВС выкрутить все свечи и прокрутить двигатель на несколько оборотов для удаления из цилиндров попавшей туда жидкости, после чего установить свечи зажигания на место и заводить двигатель.

Этапы

Процедуры замены прокладки ГБЦ на ВАЗ 2106 состоит из следующих шагов:

1. Обесточить автомобиль, отсоединив минусовую клемму от АКБ.
2. Слить охлаждающую жидкость в приготовленную емкость.
3. Демонтировать воздухофильтр, крышку клапанов, привод регулирования воздушной заслонки.
4. На следующем этапе необходимо совместить установочные метки на распредвале и коленвале, чтобы не пришлось снова устанавливать фазы газораспределения при сборке.
5. Далее нужно демонтировать карбюратор и распределитель зажигания с высоковольтными проводами.
6. Открутив колпачковую гайку натяжителя, следует ослабить натяжение цепи ГРМ.
7. Ослабив крепление шестеренки, необходимо ее демонтировать.

   Снимаем звездочку распредвала Цепь следует привязать проволокой, чтобы случайно не упала в мотор.

8. Далее нужно снять корпус подшипников вместе с распредвалом.
9. Следующим шагом будет отсоединение выпускного коллектора от ГБЦ и всех патрубков.
10. Ослабив хомуты нужно снять подводящий патрубок радиатора и перепускной шланг термостата.
11. Далее нужно отвернуть болт крепления ГБЦ, находящийся рядом с распределителем зажигания.
12. Затем необходимо выкрутить десять крепежных болтов головки блока цилиндров и демонтировать агрегат вместе с выкрученными болтами.
13. Далее нужно снять старую прокладку.
14. Перед установкой нового расходника необходимо тщательно очистить прилегающие поверхности от загрязнений и остатков старой прокладки.
15. Обезжирив соприкасающиеся поверхности, нужно установить новый расходник. Установка нового расходника
16. Крепежные болты ГБЦ следует закручивать с помощью динамоключа с моментом затяжки, который прописан в инструкции по эксплуатации ВАЗ 2106.
17. Далее производим сборку в обратном порядке. При этом контролируем совпадение меток и регулируем натяжение ремня. Также следует отрегулировать клапана.
18. После окончательной сборки нужно проверить работу двигателя.

На этом замена прокладки на ВАЗ 2106 завершена.

Ничего сложного в процедуре нет, ее может выполнить самостоятельно автолюбитель даже с небольшим опытом ремонтных работ. Таким образом, можно сэкономить на автосервисе.

Гбц ВАЗ 2106

Головка блока цилиндров изготовлена из алюминиевого сплава с содержанием определённого процента меди и олова, для того что бы придать ей мягкости и эластичности. При таких свойствах она плотно прижимается к прокладке, предотвращая прорыв газов.

Вся головка, крепится к блоку цилиндров одиннадцатью болтами, десятью большими и одним маленьким, которые затягиваются с определённой последовательностью и усилием.

Замена прокладки

1. Головку блока цилиндров снимаем с двигателя в сборе с впускным и выпускным коллекторами.

2. Отсоединяем провод от «минусовой» клеммы аккумуляторной батареи. Сливаем охлаждающую жидкость.

3. Снимаем карбюратор.

4. Снимаем распределитель зажигания с высоковольтными проводами.

5. Снимаем крышку головки блока.

6. Снимаем распределительный вал в сборе с корпусом подшипников. Отсоединяем от выпускного коллектора выпускную систему и снимаем трубку отвода охлаждающей жидкости из радиатора отопителя.

7. Снимаем цепь со звездочки распределительного вала.

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

1. Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
2. Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
3. Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
4. Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.
