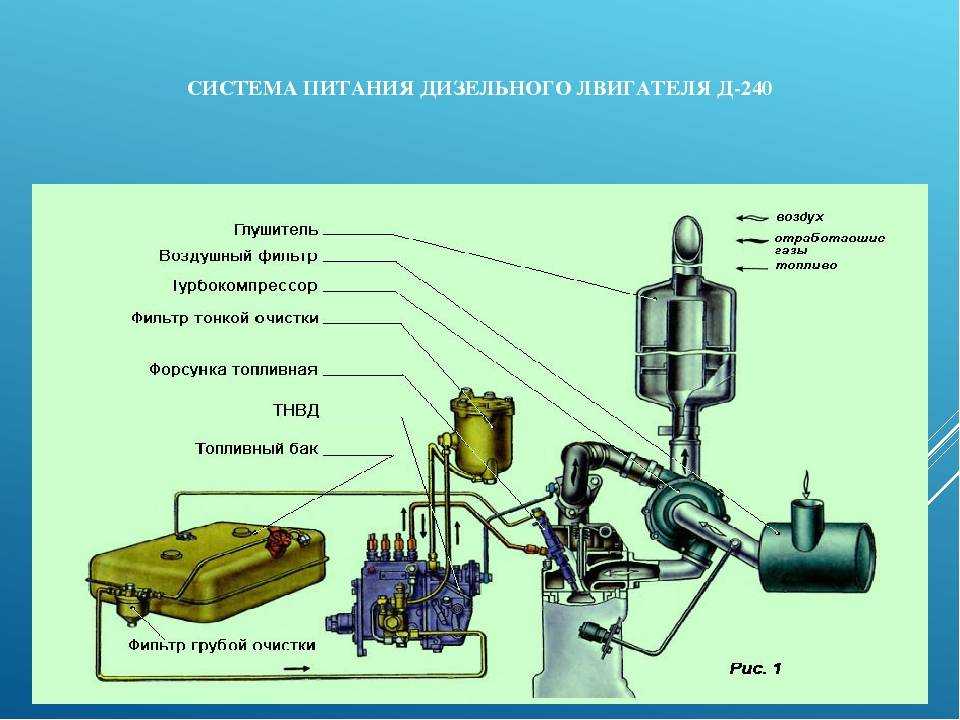

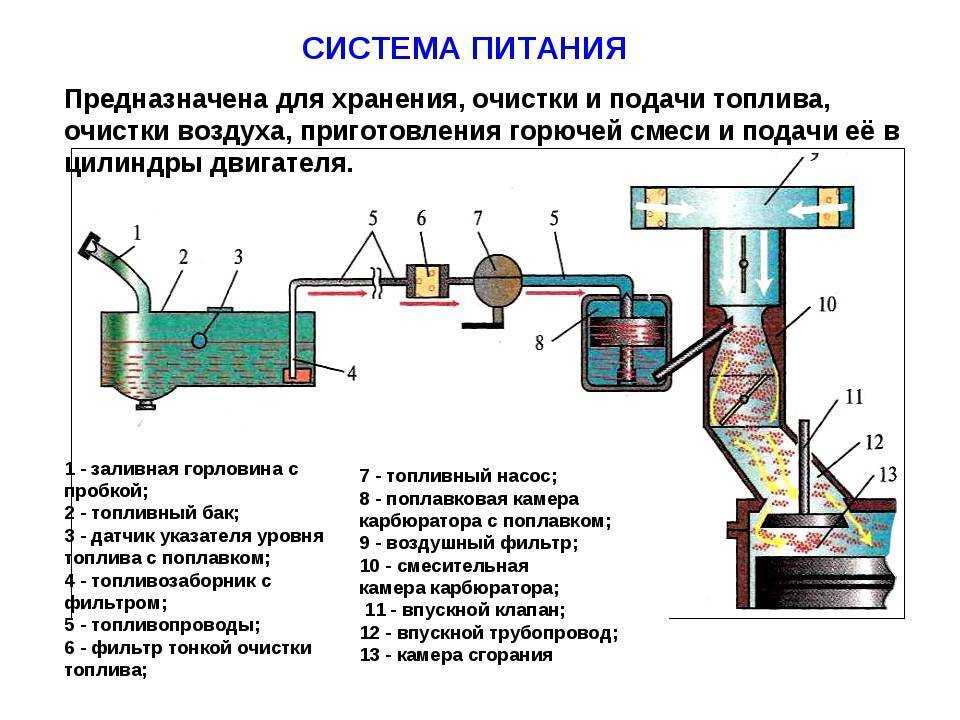

Подача воздуха в двигатель: устройство и схема работы

Процесс замены

Прежде чем начать менять старый элемент системы очищения воздуха в салоне следует заранее подготовить нужные инструменты:

• Т-образный ключ с изогнутой ручкой (torx T-20);
• плюсовая отвертка;
• новый воздушный фильтр, подходящий для Лады Гранты.

Чтобы проверить в Ладе Гранте без кондиционера текущее состояние салонного фильтра без вмешательства в конструкцию, можно включить систему обдува на максимальную степень – четвертую скорость – и пронаблюдать за соплами. Если материал загрязнен, то через воздуховоды могут поступать частички грязи и пыли.

Поэтапный процесс обновления фильтрующего элемента 8 клапанной Лады Гранты выглядит следующим образом:

1. Для удобства работы прежде можно поднять вверх дворники на лобовом стекле.
2. Открыть и зафиксировать крышку капота, чтобы не допустить произвольного опускания.
3. Над фильтрующим элементом найти пластиковые накладки, которые закреплены на пять саморезов. Открутить их с помощью крестовой отвертки.
4. Убрать кожух: для этого нужно аккуратно увести его влево, т.к. правая часть упирается в крыло.
5. Открутить два самореза, на которые крепится сам воздушный фильтр.
6. Снять старый очищающий элемент, отщелкнув его от боковых зажимов.
7. Тщательно очистить пространство для установки фильтра от остатков грязи и пыли с помощью тряпки или автомобильного пылесоса.
8. Вставить новый расходник в специальную рамку и разместить конструкцию в посадочном месте, выполняя описанные этапы в обратном порядке.

https://youtube.com/watch?v=8AX4VUqZ4D0

Важно проводить замену на ровной площадке – автомобиль должен быть зафиксирован на месте. Также нужно обеспечить доступ к правой части подкапотного пространства. Аналогичным образом производится замена на Гранте 16 клапанной, поскольку различий в конструкции и устройства системы очищения не имеется

Обе модели производятся по единому принципу с единым лишь различием – двигателем. Данный аспект применим и к моделям Гранты с кондиционером: встроенная система не влияет на изменение расположения воздухоочистителя

Аналогичным образом производится замена на Гранте 16 клапанной, поскольку различий в конструкции и устройства системы очищения не имеется. Обе модели производятся по единому принципу с единым лишь различием – двигателем. Данный аспект применим и к моделям Гранты с кондиционером: встроенная система не влияет на изменение расположения воздухоочистителя.

Несвоевременная замена фильтрующего устройства может негативно сказаться на основных элементах обдувания салона. Слабый поток поступающего воздуха, плохой обогрев печки, появление запаха и попадание бактерий в салон – этим будет сопровождаться сильное загрязнение воздушного фильтра. Нужно потратить только 15-20 минут свободного времени на установку приобретенного расходного материала, чтобы предупредить будущие проблемы.

Как правильно заменить воздушный фильтр

Перед тем как поменять фильтр, необходимо помнить о том, что каждый производитель располагает его по-разному. Соответственно, последовательность действий при монтаже нового элемента отличается с учетом расположения агрегатов внутри подкапотного пространства. Но есть ряд общих действий, которые совершают все владельцы без исключения.

1. Открываем капот.
2. Находим короб, внутри которого расположен воздушный фильтр. Если он спрятан, примерно понять его место расположения можно будет по большому пластиковому (реже – резиновому) патрубку.
3. Снимаем крышку короба. На современных автомобилях она зафиксирована с помощью двух-трех защелок.
4. Вынимаем старый фильтр и проверяем его состояние.

На старом экземпляре очистные элементы содержат в своей структуре пыль, твердые частицы грязи, иногда – подсушенных насекомых. Понять, что старый экземпляр больше нельзя эксплуатировать, достаточно просто – хватит одного лишь взгляда на соты.

Сняв старый фильтр, не торопитесь сразу же устанавливать новый. Также нужно очистить стенки короба и патрубки, ведущие к нему, от скопившейся пыли и грязи. Это можно сделать с помощью сухой тряпки. Далее проходимся по поверхности слегка влажной тряпочкой, потом снова сухой. Только после этого вы должны поставить новый экземпляр и выполнить сборку в последовательности, обратной указанной выше.

Эффект от применения

Что касается увеличения мощности и крутящего момента двигателя, то субъективные мнения бывают разными: одни заявляют о существенной прибавке мощности, другие утверждают, что никаких изменений не произошло.

В такой ситуации лучше всего обратиться к профессионалам, вооруженным специальной измерительной аппаратурой. Многочисленные тесты, проводимые различными автомобильными изданиями и лабораториями, показывают следующее.

Мощность двигателя увеличивается на 1-6 %, в зависимости от модели устройства и фильтров. В конкретных числах это означает, что на каждые 100 лошадиных сил прирост может составить от 1 до 6 «лошадок». Следовательно, чем более сильный мотор, тем больший прирост в единицах мощности мы получим.

А еще интересно: Устройство и ремонт раздаточной коробки ВАЗ 2121 Нива

Данное приращение фиксируется на средних и высоких оборотах мотора. При эксплуатации автомобиля в условиях пробок, городского потока, без экстремальных ускорений и скоростей, эффект от установки «нулевика» будет, скорее всего, нулевой.

Более того, в ряде случаев отмечалось ухудшение характеристик двигателя – изменение газодинамического режима работы не всегда идёт ему на пользу, и требует изменения регулировки мотора. Последнее явно не сделать рядовому владельцу автомобиля в гаражных условиях.

Процесс замены воздушного фильтра в Форд Фокус 3

Автомобили зарубежного производства требуют регулярного технического обслуживания. Замена воздушного фильтрующего элемента является неотъемлемой частью ТО, поэтому лучше придерживаться сроков замены этого компонента.

Признаки неисправности воздушного фильтра в Ford Focus 3

Основной задачей данного элемента является удаление из воздуха, попадающего в двигатель, от твердых частиц (пыль, песок, мелкий мусор). Кроме того, он должен иметь хорошую пропускную способность. Чем больше воздуха поступает в мотор, тем качественней топливовоздушная смесь, тем меньше расход бензина.

Производитель рекомендует менять воздушный фильтр Форд Фокус 3 во время каждого планового ТО, которые проводят через 15000 км пробега.

Загрязненность фильтра напрямую зависит от:

• стиля вождения;
• местности, в которой эксплуатируется машина;
• климатических условий.

При агрессивной езде, частом передвижении по горной местности, повышенной влажности воздуха фильтр быстро забивается, что сказывается на снижении рабочих характеристик двигателя.

Основными признаками забитого (грязного) фильтра являются:

1. Снижение мощности двигателя. При резком нажатии на педаль газа мотор не сразу набирает обороты. Могут наблюдаться так называемые «провалы», когда машина как будто притормаживает, рывки при движении и наборе скорости.
2. Двигатель троит, наблюдаются пропуски в воспламенении смеси. При нехватке воздуха топливо сгорает не полностью. Образуется сажа, откладывающаяся на электродах свечей. Не сгоревшее топливо поступает в выхлопную систему, слышны хлопки в глушителе. Двигатель работает прерывисто, хуже заводится.
3. Дым в выхлопе. Не сгоревшее топливо, попадая в разогретую выхлопную систему, выходит через глушитель черным дымом, иногда при большом скоплении может воспламениться.
4. Запах бензина при запуске холодного мотора. Оставшееся топливо через выхлопную трубу попадает в атмосферу.
5. Повышенная вибрация двигателя. В нормальном рабочем режиме мотор работает плавно, вибрация практически не ощущается. При загрязнении воздушного фильтра происходит сбой в работе цилиндров, двигатель начинает трясти.
6. Большое скопление пыли и грязи на поверхности фильтра при визуальном осмотре.

На Форд Фокус воздушный фильтр расположен справа от двигателя. Сверху устройство прикрыто квадратной крышкой изготовленной из пластика и закрепленной 4 болтами в районе правой фары.

Признаки, указывающие на необходимость замены

Современные автомобили способны находится в эксплуатации многие годы, однако для их хорошей работы нужно проводить своевременное техническое обслуживание. Одной из необходимых операций на Форде Фокус 3 считается замена воздушного фильтра согласно регламенту.

Обновление фильтра нельзя игнорировать, поскольку эта деталь влияет на работоспособность мотора и на его стабильность. Что касается частоты, то здесь однозначно сказать довольно сложно. Дело в том, что необходимость замены во многом зависит от условий использования, а соответственно и частота будет разной. В среднем, необходимо проверять воздушный фильтр каждые 10000 км пробега. Если же внешняя среда довольно загрязненная, то срок может уменьшаться.

Существуют определенные признаки, которые могут указать на необходимость замены. Основными из них являются:

1. Увеличенный расход бензина.
2. Ухудшенная динамика, медленный отклик педали газа.
3. Неустойчивые холостые обороты.

В случае если вы не предпримите никаких действий, то это может привести к ухудшению работы топливной системы, поломки датчика топлива и нестабильной работы автомобиля.

Воздушный фильтр находится в правой (водительской) передней части подкапотного пространства, позади блока фары и возле блока предохранителей.

Замена воздушного фильтра на Ford Focus 3

На ford focus 3 расположение воздушного фильтра — с правого бока от двигателя. Приподняв капот, можно обнаружить большую пластиковую коробку воздухозаборника с отходящим патрубком. Крышка крепится на 4 болта, которые необходимо предварительно открутить. Затем можно вынимать основной компонент и продуть внутреннюю полость кожуха сжатым воздухом, или протереть тряпкой. Новый кусок поролона, из которого сделана прокладка, можно вырезать самому и установить на место.

Последовательность действий:

Причины замены воздушного фильтра на Ладе Гранта

Как уже отмечалось ранее, своевременная замена воздушного фильтра на транспортном средстве марки Лада Гранта очень важна. Далее будут прописаны причины, в соответствии с которыми автолюбитель поймет что необходимо совершить представленное действие.

Существует определенное количество типовых обстоятельств, из-за которых владельцу транспортного средства марки Лада Гранта следует заменить загрязненный воздушный фильтр силового агрегата на новый элемент.

Перечень причин:

• Самой частой причиной является плановая замена. В обозначенном случае производители авто индивидуально прописывают в руководстве по эксплуатации машины пробег транспортного средства или время, по истечении которого автолюбителю следует приступить к замене старого воздушный фильтр на новый. Специалисты автоиндустрии рекомендуют ориентироваться на километраж пробега, а именно при достижении автомобилем 15-30 тысяч километров;
• Следующей причиной является внеплановое загрязнение. Замена воздухоочистителя может быть вызвана тем, что владелец транспортного средства марки Лада Гранта длительно использовал машину в условиях, где воздух сильно загрязнен — сельская местность, бездорожье. Внезапное загрязнение воздушного фильтра на транспортном средстве марки Лада Гранта может быть вызвано тем, что автолюбитель использовал в представленном устройстве некачественный фильтрующий материал;
• Последней причиной замены воздушного фильтра силового агрегата автомобиля является — механическое повреждение. Представленная причина может быть вызвана аварийной ситуацией в двигателе машины или в воздушном фильтре, неправильной установкой фильтрующего материала, а также попаданием в воздухоочиститель крупной частицы, в результате чего фильтрующий материал был выведен из строя. Также требуется заметить, что воздушные фильтры повреждаются во время выполнения иных ремонтных работ, из чего следует, что в обозначенной ситуации от автолюбителя требуется незамедлительная замена детали.

Замена воздухоочистителей силового агрегата на машине марки Лада Гранта осуществляется исходя из особенностей эксплуатации автомобиля. Производители транспортного средства не всегда указывают обязательные сроки замены воздушного фильтра. Однако рекомендуется менять воздухоочистители при смене масла. Это означает, что автолюбителям требуется менять воздушный фильтр после того как пробег автомобиля преодолел отметку в 15 тысяч километров. Помимо этого следует заметить, что владельцам транспортных средств с дизельным двигателем требуется менять воздушный фильтр чаще. Конструктивные особенности обозначенного моторного узла требуют уделять больше внимания обозначенной детали.

Перед тем как приступить к процессу замены загрязненного воздушного фильтра на новый, владельцу транспортного средства марки Лада Гранта следует провести визуальный осмотр детали. Из-за того, что обозначенное действие является довольно легким, осуществить его сможет каждый автолюбитель. Отличить оптимальное состояние воздухоочистителя автомобиля марки Лада Гранта от загрязненного сможет даже новичок. На поверхности воздушного фильтра не должно быть масляных пятен. В противном случае замена воздухоочистителя обязательна.

Частый осмотр состояния воздушного фильтра транспортного средства марки Лада Гранта рекомендуется проводить владельцам автомобилям, которые используют машину по проселочным дорогам: дачникам, жителям сельской местности, любителям путешествий, рыбакам. Именно в обозначенных условиях пылеобразование является наиболее интенсивным. Представленные мелкие частицы устремляются во входной канал к силовому агрегату автомобиля через воздухозаборник, что приводит к поломке мотора или к его перегреву. Исходя из указанной информации делаем вывод, что в данных условиях соблюдать чистоту воздушного фильтра необходимо обязательно.

Также следует заметить, что существуют признаки, по которым владелец транспортного средства марки Лада Гранта может понять, что с воздухоочистителем не все в порядке.

Симптомы, которые могут помочь владельцу машины марки Лада Гранта понять, что воздушный фильтр загрязнен:

• Силовой агрегат автомобиля тяжело заводится, а иногда глохнет во время движения;
• Расход топлива значительно увеличился;
• Повышенный уровень выброса токсичных веществ;
• Потеря мощности мотора транспортного средства марки Лада Гранта;
• На панели приборов появляются данные, которые гласят о неправильной работе силового агрегата автомобиля.

В указанных выше случаях следует немедленно произвести замену ВФ машины марки Лада Гранта.

Работа

Сам топливный фильтр находится внизу машины, перед задним правым колесом. Такой элемент дополнительно прикрыт пластиковым кожухом.

Перед самостоятельной заменой топливного фильтра на Шевроле Нива необходимо загнать машину на эстакаду или яму.

Это значит, что если замена осуществляется сразу после завершения езды, требуется произвести сброс давления в системе.

Чтобы реализовать это, необходимо поднять подушку заднего сиденья. Это обеспечит доступ к крышке лючка. Для снятия таковой необходимо выкрутить 2 фиксирующих самореза.

После отсоединить штекер проводов от топливного модуля, предварительно отжав фиксатор на нем.

Далее для замены топливного фильтра на Шевроле Нива нужно завести мотор и оставить его во включенном состоянии, чтобы он выработал бензин (это длится несколько секунд). После следует включить на 2 или 3 секунды стартер.

На этом процедура сброса давления завершена. Но лучше все же оставить машину постоять около суток и только потом приступать к работе.

Следующим шагом является снятие кожуха топливного фильтра. Он закреплен болтом и 2-мя гайками, для выкручивания которых нужна головка на 10.

Затем со штуцера фильтра снимается наконечник, для чего сжимаются 2 фиксатора отводящей топливной трубки.

Используя головку на 10, нужно отпустить болт хомута крепления фильтра.

Затем сдвинуть фильтр, выводя из наконечника трубки штуцер и предварительно сдавив 2 фиксатора. Это позволит вынуть из хомута сам заменяемый элемент.

Установка нового топливного фильтра на Шевроле Нива осуществляется в обратной последовательности

При этом нужно обращать внимание на стрелку, нарисованную на корпусе – она обязана быть направлена к передней части машины (по ходу подачи горючего)

При одевании наконечников топливных трубок должны прозвучать щелчки фиксаторов.

Когда все сделано, остается включить зажигание и проинспектировать все соединения на предмет подтеков.

На этом замена топливного фильтра Шевроле Нива своими руками завершена.

Как правильно ставить воздушный фильтр Ваз 2114

Замена воздушного фильтра — одна из наиболее простых манипуляций, связанных с текущим обслуживанием автотранспорта. Для проведения мероприятий по замене фильтрующего элемента автолюбителю потребуются:

• новый фильтр;
• чистая ветошь;
• тара под крепеж крышки воздушного фильтра;
• отвертка под крестовый шлиц.

Все будет сделано быстро и без ошибок, если придерживаться алгоритма, который изложен ниже.

Правильная последовательность действий:

1. Находим корпус воздушного фильтра (большая черная пластиковая коробка в подкапотном пространстве);
2. Откручиваем крышку корпуса фильтра с помощью отвертки;
3. Открываем крышку и вынимаем старый фильтрующий элемент;
4. Тряпочкой протираем корпус от пыли;
5. Распаковываем новый фильтр и помещаем его в соответствии с метками внутри корпуса;
6. Устанавливаем крышку корпуса в изначальное положение, затягиваем. Стараемся не перетягивать крышку, во время закручивания контролируем отсутствие перекосов и щелей.

Установка воздушного фильтра Ваз 2114 завершена, дел на три минуты

До начала работ, в качестве меры предосторожности, снимите клеммы с АКБ, чтобы обесточить автомобиль. Крепеж крышки аккуратно складывайте в заранее подготовленную тару

После установки заведите автомобиль и оцените режим работы двигателя: оцените исчезли ли перебои в работе мотора, возросла ли мощность. Дополнительно можно проконтролировать расход топлива: если он снизился, то замена фильтра оказалась полезной.

На каждый автомобиль в обязательном порядке устанавливается воздушный фильтр. Конструктивно это очень простой узел, но от его хорошего состояния в значительной мере зависит долговечность и хорошая работоспособность двигателя.

Почему необходима регулярная замена воздушного фильтра двигателя

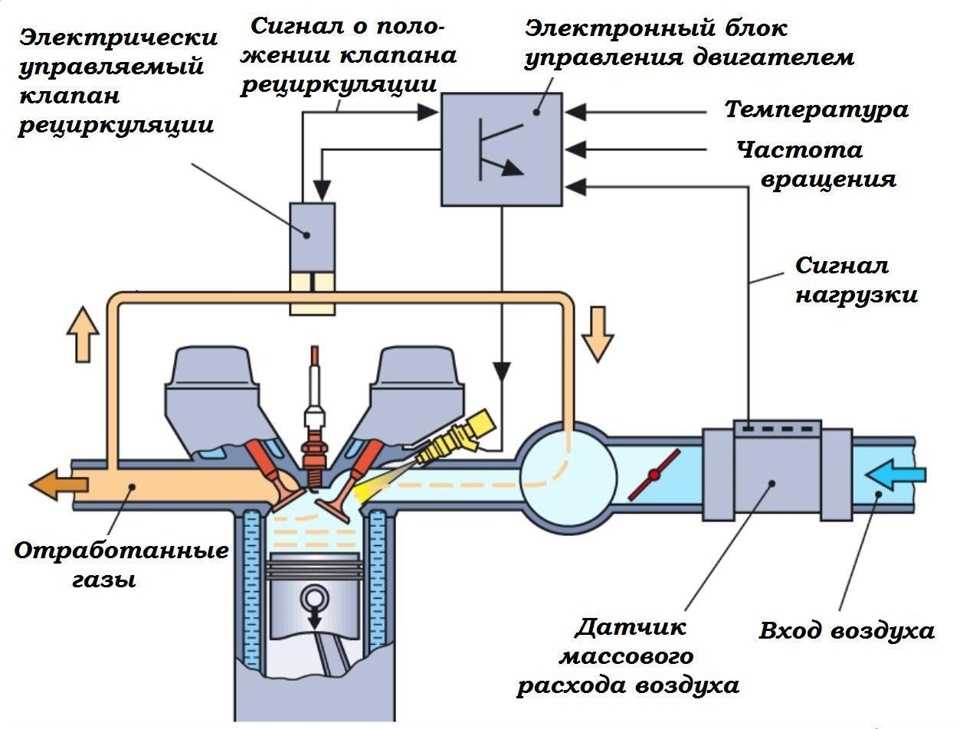

Как известно, в цилиндрах любого ДВС сгорает не топливо, а топливно-воздушная смесь. Указанная смесь представляет собой определенное соотношение горючего и воздуха. Другими словами, чтобы сжечь какой-либо объем бензина, солярки или газа, необходимо также подать в двигатель соответствующее количество воздуха.

Более того, объем поступающего воздуха напрямую будет влиять на эффективность и полноту сгорания порции топлива. Что касается автомобильных двигателей, они бывают бензиновыми и дизельными,  атмосферными, компрессорными и турбированными.

В атмосферных ДВС воздух поступает посредством разрежения, которое создают движущиеся в цилиндрах поршни. Если просто, такой мотор попросту засасывает в себя воздух. Что касается компрессорных и турбомоторов, в таких агрегатах воздух подается в цилиндры принудительно, то есть под давлением.

Такое решение позволяет увеличить объем поступающего воздуха и, соответственно, сжечь больше топлива. В результате значительно увеличивается мощность двигателя, при этом нет необходимости увеличивать рабочий объем или количество цилиндров.

Итак, вернемся к воздушному фильтру. Объединяет все типы двигателей одно — забор воздуха производится снаружи. Это значит, что в мотор поступает обычный воздух с улицы

При этом важно не допустить попадания в цилиндры мелких частиц пыли, грязи, влаги и т.п. Для решения этой задачи устанавливаются специальные воздушные фильтры.

При этом важно сделать так, чтобы вместе с качественной фильтрацией поступающего воздуха не снижалось его общее количество, а также не падала скорость поступления в мотор. Другими словами, в двигатель должно постоянно подаваться необходимое количество пропущенного через воздушный фильтр и очищенного воздуха, чтобы обеспечить максимально эффективное сгорание топлива на разных режимах работы ДВС

Так вот, как уже было сказано выше, процесс сгорания топлива требует, чтобы кислород подавался в мотор в необходимом количестве. Если этого не происходит, тогда двигатель теряет мощность, увеличивается расход топлива, возможны проблемы с запуском мотора, автомобиль может плохо разгоняться или разгон будет происходить с заметными рывками.

Что касается влияния на ресурс и общее состояние силового агрегата, недостаточное количество воздуха приводит к тому, что двигатель работает на обогащенной смеси, когда количество топлива значительно превышает количество воздуха для его полноценного сжигания.

В результате топливный заряд может сгорать в цилиндрах не полностью, двигатель коксуется, заливает свечи зажигания, часть несгоревшего топлива попадает в моторное масло, выходит из строя кислородный датчик и катализатор в выпускной системе и т.п. Естественно, в подобных условиях нельзя говорить о нормальной работе силового агрегата.

На заметку водителю

Салонные фильтры не подлежат восстановлению, поэтому не пытайтесь продлевать им жизнь различными манипуляциями, например, такими, как продувка и механическая чистка. Так вы можете вернуть им первоначальный вид, но очистить микроскопические поры вам никак не удастся. Ликвидировать нежелательную микрофлору, скопившуюся на поверхности изделия, тоже не получится.

К производству салонных фильтров предъявляются жесткие требования. Действительно качественные фильтрующие элементы:

• производятся авторитетными брендами;
• способны выдержать самые жесткие условия на протяжении всего срока эксплуатации, рекомендованного заводом-изготовителем.

Законодательная база большинства цивилизованных стран мира требует от автопроизводителей устанавливать фильтры салона во всех современных автомобилях. Водители на Западе очень серьезно относятся к замене данных комплектующих. Это не дань моде, а абсолютно обоснованная необходимость и забота владельца машины о здоровье пассажиров и своем собственном.

Процедура замены

Универсально описать, как заменить воздушный фильтр, невозможно по той причине, что месторасположение и вариант исполнения фильтров не у всех автомобилей одинаковы. К примеру, на одном авто для замены будет достаточно вытащить фильтр из штатного посадочного места, а взамен вставить до характерного щелка новый фильтрующий элемент. В то время как на другой машине для замены потребуется частичная разборка системы забора воздуха. Именно поэтому о том, как заменить воздушный фильтр своими руками, мы расскажем на примере нескольких автомобилей.

Несколько универсальных советов:

Обратите на это внимание, если форма фильтра — квадрат

• зачастую пластиковый короб к основанию крепится с помощью защелок. Если вы не видите по периметру болтов, шурупов либо специальных фиксаторов, которыми верхняя часть крепится к основанию, можете приложить небольшое усилие и попробовать отщелкнуть корпус;
• фильтр должен становиться в посадочное место без перекосов и заломлений. Резиновый уплотнитель, который расположен по периметру, должен плотно прилегать к корпусу пластикового короба. Будьте аккуратны, чтобы не повредить фильтрующий элемент;
• в нижней части воздушного фильтра расположен дренажный канал для слива воды. Рекомендуется каждый раз проверять, не забито ли отверстие. Это поможет уберечь двигатель от гидроудара. Дополнительно внутренности короба можно обдуть сжатым воздухом либо протереть влажной тряпкой.

Дэу Ланос

1. Необходимо открыть капот. Фильтр находится у правой фары (месторасположение всех элементов подкапотного пространства определяется по ходу движения машины).
2. Верхняя часть короба крепится с помощью 4-х защелок.
3. Отведите верхнюю часть в сторону, вытащите фильтр.
4. Установите крышку и защелкните фиксаторы.

Нисан Ноут

1. Подденьте отверткой клипсы фиксации воздуховода забора холодного воздуха и снимите его с посадочного места у короба фильтра.
2. Отщелкните два зажима, фиксирующие нижнюю часть пластикового короба. После этого последний опустится, и вы увидите воздушный фильтр.
3. Замените фильтрующий элемент и соберите все детали в обратном порядке.

Шевроле Лачетти

1. Отверните 4 болты, фиксирующие верхнюю крышку короба воздушного фильтра. Для этого вам потребуется головка на 8. Сам коробок находится у верхней опоры амортизатора с правой стороны.
2. Поднимите верхнюю крышку.
3. Замените воздушный фильтр.

Соберите корпус в обратном к снятию порядке.
