Ремонт рулевого механизма газ: газель и уаз

ГУР Газель Бизнес «ZF»

ГУР Газель Бизнес ZF.Цена 20 000 руб.

Прежде всего представляем Вашему вниманию ГУР на Газель. Гидроусилитель руля ГУР ZF как система рулевого управления поставляется безусловно в сборе. Кроме того изделие не подлежит разбору и ремонту в гаражных мастерских. Отремонтировать гидроусилитель Газель возможно. Но исключительно только в заводских условиях. К тому же только на специализированном оборудовании высокоточной настройки

Очень важное значение имеет высокая точность настройки заводского оборудования. Важен буквально каждый микрон. И безусловно стерильная чистота заводского помещения

ГУР ZF на Газель Бизнес предназначен для снятия нагрузки с рулевого управления. Которая в свою очередь прилагается водителем для вращения рулевого колеса. В результате облегчение управления Газелью снижает физическую усталость водителя. Кроме того повышает манёвренность грузового автомобиля. ГУР ZF на Газель Бизнес рекомендован для установки на автомашины Газель и Соболь 2217. Вес гидроусилителя руля — 12 кг

И безусловно стерильная чистота заводского помещения. ГУР ZF на Газель Бизнес предназначен для снятия нагрузки с рулевого управления. Которая в свою очередь прилагается водителем для вращения рулевого колеса. В результате облегчение управления Газелью снижает физическую усталость водителя. Кроме того повышает манёвренность грузового автомобиля. ГУР ZF на Газель Бизнес рекомендован для установки на автомашины Газель и Соболь 2217. Вес гидроусилителя руля — 12 кг.

Проверка механизма

Если водитель заметил какие-то неполадки в рулевом механизме. Это будет видно и слышно. Рулевое колесо может дрожать, отдаваться барабанная дрожь. При повороте руль будет «клинить» или «выбивать».

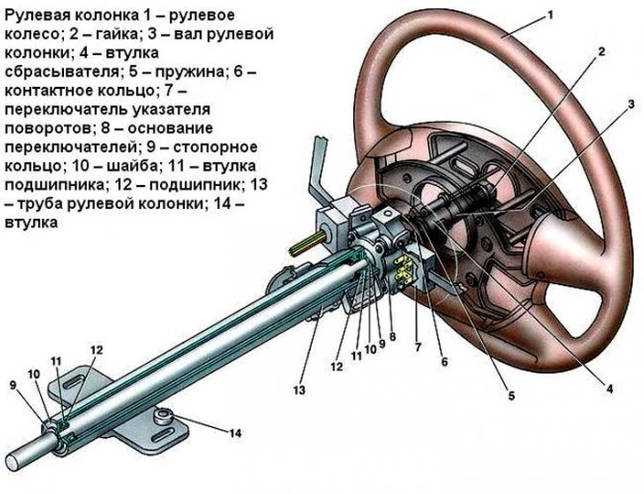

Чертеж с названиями элементов рулевой колонки газ 3110

Можно самому проверить узел. Для этого надо:

• Поставить ГАЗ-3110 на ручник.
• Под задние колеса поставить опоры.
• Спереди ослабить крепление колеса слева.
• Спереди автомобиль следует поднять и поставить на опоры.
• Снять колесо.
• После этого снять защитный брызговик.
• В салоне волги 3110 отсоединить полностью вал узла от механизма внизу.
• Требуется сделать отметки положения вала и сошки управления.
• Снять сошку с вала.
• После снятия болтов извлечь механизм.

Это интересно: Замена лампы ближнего света фар ГАЗ-31105 2004 — 2009

17.1.6. Разборка и сборка рулевого механизма

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем вилку карданного шарнира с вала рулевого механизма см. Снятие и установка рулевого механизма. Отвернув ключом “на 12” гайку клина крепления карданного шарнира выбиваем клин через латунную выколотку… …вынимаем его… …снимаем карданный шарнир… …и уплотнитель вала. Кернером помечаем взаимное положение вала и сошки. Ключом “на 32” отворачиваем гайку крепления сошки. Установив вал сошки в среднее положение, съемником снимаем сошку. Шестигранным ключом “на 12” отворачиваем пробку заливного отверстия… …и сливаем масло в емкость объемом около 1 л. Устанавливаем рулевой механизм в тисках, зажав его за бобышки картера под болты. Ключом “на 30” отворачиваем колпачковую гайку… …и снимаем стопорную шайбу. Ключом “на 12” отворачиваем четыре болта крепления боковой крышки к картеру. Легкими ударами латунного молотка выбиваем вал сошки вместе с крышкой,… …следя за тем, чтобы вал оставался в среднем положении. Удерживая шестигранным ключом “на 12” регулировочный винт,… …снимаем крышку, вращая ее по резьбе винта. Из крышки через оправку выбиваем манжету и снимаем прокладку. Ключом “на 12” отворачиваем болты крепления нижней крышки. Снимаем нижнюю крышку вместе с регулировочными прокладками. Постукивая латунным молотком по валу червяка из картера извлекаем наружное кольцо… …и, ролики нижнего подшипника… …и далее червяк с внутренним кольцом и роликами верхнего подшипника. Ключом “на 12” отворачиваем четыре болта крепления верхней крышки. Снимаем крышку вместе с регулировочными прокладками. Прокладки следует сохранить, не перепутав между собой. Поддев отверткой манжету, извлекаем ее из картера рулевого механизма. Через оправку выбиваем внутрь картера наружное кольцо верхнего подшипника и вынимаем его. Перед сборкой рулевого механизма манжеты, подшипники и валы смазываем трансмиссионным маслом. Устанавливаем новую манжету в верхнюю крышку. В роликовый подшипник и полость регулировочного винта закладываем смазку “Литол-24”. Надев на вал регулировочный винт, устанавливаем верхнюю крышку, заворачивая ее по резьбе регулировочного винта. Устанавливаем манжету в картер рулевого механизма, предварительно заложив в нее смазку “Литол-24”. Запрессовываем через оправку наружное кольцо верхнего подшипника червяка. Устанавливаем на место крышку с прокладками нанеся на резьбу болтов герметик. Далее собираем рулевой механизм в последовательности, обратной разборке, сначала вставляем вал с червяком в картер… …надеваем на вал внутреннее кольцо роликового подшипника… …и его наружное кольцо. Затем устанавливаем крышку подшипника. Вставляем вал сошки в картер… …и постукивая латунным молотком, напрессовываем роликовый подшипник вала сошки, одновременно вдвигая вал в картер рулевого механизма. После сборки регулируем зазор в зацеплении червяк-ролик (см. Регулировка рулевого механизма).

предыдущая страница17.1.5. Снятие и установка рулевого механизма

следующая страница 17.1.7. Проверка износа шаровых шарниров и наконечников рулевых тяг

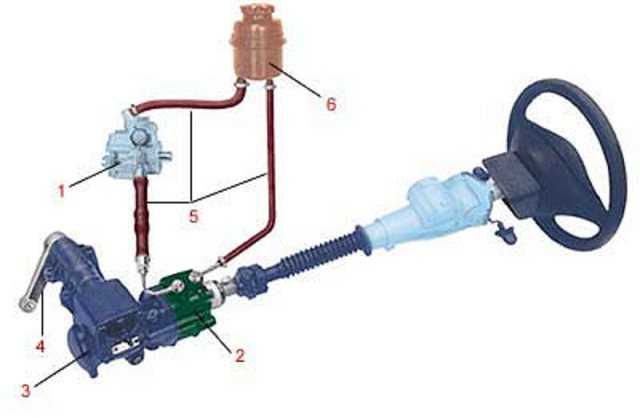

Устройство

ГУР состоит из следующих элементов:

1. Насос — создает давление масла, крепится к мотору. Работает от приводного ремня.
2. Распределитель — регулирует движение масла в системе: в правую либо левую полость, в зависимости от поворота руля, и обратно в бачок.
3. Рулевой механизм — передает усилие жидкости к механизму рулевой сошки, а от нее к колесам.
4. Сошка рулевая — служит для передачи движения от вала к тягам колес.
5. Шланги гидравлические — обеспечивают соединение элементов системы и циркуляцию в ней масла.
6. Бачок ГУР — нужен для бесперебойной работы системы, уровень масла в нем то снижается, то повышается. Не допускает попадания воздуха, если в нем достаточный уровень.

Типы неисправностей и их симптомы

Проявления поломок насоса, описанные выше, в реальности могут быть и не связаны с самим насосом. Поэтому для начала нужно внимательно осмотреть всю систему гидроусиления руля. И только если проблема не найдена, приступить к работе с самим насосом.

Неисправности делятся на два типа:

• механические повреждения и износ. Сюда относятся появление заусенец, проблемы с подшипником, неровности во внутренней части, износ прокладки и т.д.;
• проблемы с гидравликой. Связаны с недостаточным уровнем жидкости, неправильным ее выбором и «старением». Попадание мусора внутрь системы также может приводить к появлению “симптомов”, а, в дальнейшем, к поломке. Банальное завоздушивание относится к этому же типу неисправности.

Первые можно определить только разобрав насос гидроусилителя руля и осмотрев каждую его составляющую. Что касается второго типа неисправностей, то в первую очередь нужно ответить на вопросы — сколько времени прошло с момента смены жидкости в системе? Подобрана ли жидкость в соответствии с инструкцией? Достаточен ли её уровень? А в случае завоздушивания, зачастую, достаточно прокачать гидравлику для восстановления работоспособности ГУР.

В любом случае, производители рекомендуют при возникновении любых проблем с насосом делать полную переборку и чистку. Это поможет уменьшить вероятность износа, а, следовательно, увеличит срок службы всей системы.

Проверка механизма

Если водитель заметил какие-то неполадки в рулевом механизме. Это будет видно и слышно. Рулевое колесо может дрожать, отдаваться барабанная дрожь. При повороте руль будет «клинить» или «выбивать».

Чертеж с названиями элементов рулевой колонки газ 3110

Можно самому проверить узел. Для этого надо:

1. Поставить ГАЗ-3110 на ручник.
2. Под задние колеса поставить опоры.
3. Спереди ослабить крепление колеса слева.
4. Спереди автомобиль следует поднять и поставить на опоры.
5. Снять колесо.
6. После этого снять защитный брызговик.
7. В салоне волги 3110 отсоединить полностью вал узла от механизма внизу.
8. Требуется сделать отметки положения вала и сошки управления.
9. Снять сошку с вала.
10. После снятия болтов извлечь механизм.

Авторизация

Только фанат «Волги» может проездить на ней полжизни и искренно не понимать, почему злопыхатели судачат про какой-то кривой руль. Мол, на «Волге» все сделано через одно место, и даже руль находится где-то сбоку от водителя. Даже г-н Жванецкий не преминул лягнуть ее за это. Так в чем же дело?

Первым делом нужно посмотреть на картинку в книжке былых времен — там ошибок практически не было. М-да, действительно: смещение заметно даже здесь. Любопытно, как такое могло получиться? Тем более, что на ГАЗ-21 ничего подобного не было.

Пришлось обращаться к мудрецам — для меня таковым является Александр Юрьевич Чистяков с ГАЗа. Он и поведал следующее.

Действительно, ГАЗ-21 делали на основе «Победы». А вот «двадцатьчетверку» — с чистого листа. Никаких предшествующих ей компоновок и стереотипов просто не было. Вот здесь-то и случилась маленькая «закавыка». Машину хотели сделать «побольше», чтобы спереди размещались три человека. А по действовавшему тогда стандарту США на переднем сиденье можно было бы разместить троих, если расстояние от центра рулевого колеса до обивки правой двери было бы не менее 1100 мм. А поскольку расположение рулевого механизма было уже определено сложившейся конструкцией лонжеронов рамы и картера рулевого механизма, то единственной возможностью достичь этих самых 1100 мм было перемещение рулевого колеса с рулевой колонкой влево. Небольшой разворот, так сказать.

Нижней опорой колонки была соединительная эластичная муфта, которая играла роль энергопоглощающего элемента. Поэтому сложностей не возникло: колонка развернулась относительно этой муфты по часовой стрелке. Место крепления рулевой колонки к панели приборов сдвинулось, а машина стала по паспорту 5-6 местной.

Как это часто бывает, про 6-е место вскоре умудрились забыть. А вот «кривое» рулевое колесо осталось до конца жизни «Волги», независимо от моделей. Любопытно, что однажды газовцы вернулись к 3-местному переднему ряду — это было на пикапе ГАЗ-2304 «Бурлак», что на базе ГАЗ-31029.

• Руль на лачетти без переделок



• Ленд ровер дискавери 3 неисправность стояночного тормоза



• Бьет руль при торможении bmw e46



• Гидроусилитель руля приора схема



• Замена рулевых тяг пежо 408

Проверка механизма

Если водитель заметил какие-то неполадки в рулевом механизме. Это будет видно и слышно. Рулевое колесо может дрожать, отдаваться барабанная дрожь. При повороте руль будет «клинить» или «выбивать».

Чертеж с названиями элементов рулевой колонки газ 3110

Можно самому проверить узел. Для этого надо:

• Поставить ГАЗ-3110 на ручник.
• Под задние колеса поставить опоры.
• Спереди ослабить крепление колеса слева.
• Спереди автомобиль следует поднять и поставить на опоры.
• Снять колесо.
• После этого снять защитный брызговик.
• В салоне волги 3110 отсоединить полностью вал узла от механизма внизу.
• Требуется сделать отметки положения вала и сошки управления.
• Снять сошку с вала.
• После снятия болтов извлечь механизм.

Это интересно: Замена лампы ближнего света фар ГАЗ-31105 2004 — 2009

Устройство рулевого механизма на ГАЗ-3110

Любой автомобилист скажет, что рулевой механизм газ 3110 является одним из важнейших узлов машины. Без этого невозможно вести автомобиль. Если есть неполадки в узле рулевого механизма, тогда эксплуатация ГАЗ-3110 строго запрещается

Даже если в рулевом колесе появился люфт, то уже надо на это обратить внимание. При выявлении люфта, водитель первым делом обращается на станцию технического осмотра для диагностики Волги

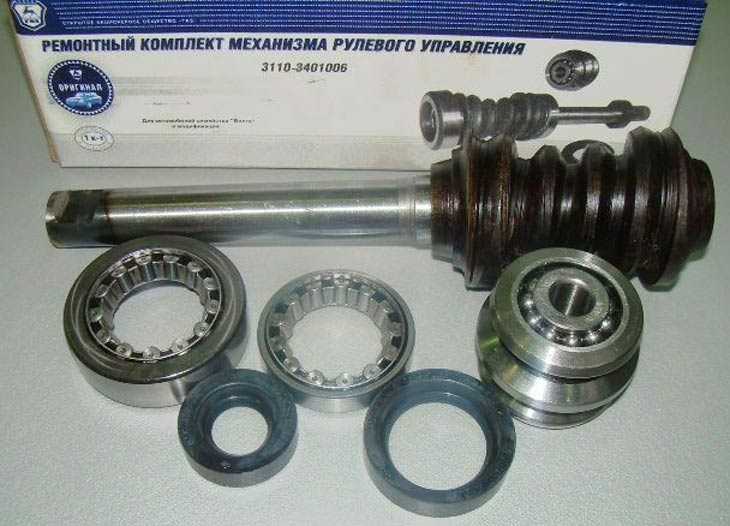

Детали для ремонта рулевого механизма Газ 3110

Когда выявляется причина, есть 2 варианта её решения. Первый – оставить машину профессионалам, которые сделают за определённую плату узел рулевого механизма или разобраться в этом самому и устранить причину поломки. Для того чтобы знать как устранить проблему, нужно иметь представление из чего состоит рулевое управление ГАЗ-3110:

Схема устройства и конструкция рулевого управления

1. Руль.
2. Колонка.
3. Рулевой механизм.
4. Гидроусилитель.
5. Привод.

Ещё было бы очень хорошо рассмотреть, а лучше выучить схему, что к чему крепится и как это выглядит.

Проверка механизма

Если водитель заметил какие-то неполадки в рулевом механизме. Это будет видно и слышно. Рулевое колесо может дрожать, отдаваться барабанная дрожь. При повороте руль будет «клинить» или «выбивать».

Чертеж с названиями элементов рулевой колонки газ 3110

Можно самому проверить узел. Для этого надо:

1. Поставить ГАЗ-3110 на ручник.
2. Под задние колеса поставить опоры.
3. Спереди ослабить крепление колеса слева.
4. Спереди автомобиль следует поднять и поставить на опоры.
5. Снять колесо.
6. После этого снять защитный брызговик.
7. В салоне волги 3110 отсоединить полностью вал узла от механизма внизу.
8. Требуется сделать отметки положения вала и сошки управления.
9. Снять сошку с вала.
10. После снятия болтов извлечь механизм.

Разборка механизма

1. Требуется тщательно всё очистить от пыли и грязевого налёта.
2. Вылить изнутри масло.
3. Далее, все снимается поочередно: гайки, болты, винты, крышка.
4. После чего выпрессовывается подшипник.
5. Снять крышку и прокладки.
6. Вытащить червяк и сальники.

Анализ повреждений

Для выявления неисправности, требуется проверить картер. Если на нём есть трещина или скол, тогда он ремонту не подлежит, надо новый.

Червяк и ролик – при обнаружении деформации – замена. Подшипник должен быть смазан и без явных изъянов.

Снятые с автомобиля рулевые колонки

Если время от времени происходит подтекание масла, требуется замена прокладок и сальников. Сборка производится в обратном порядке, согласно меткам, сделанным при разборке.

Регулировка рулевого механизма

Колеса спереди поставить ровно. Надо положить отвертку низом на руль в точке сверху. Вращать колесо рулевое до тех пор, пока не появится сопротивление. Колеса при этом находятся в исходном положении. При нахождении люфта, надо отметить точки.

При появлении хруста в рулевом колесе при езде по плохой поверхности дороги, или при переезде «лежачих полицейских». Это происходит при малой скорости или при большом угле поворота. Требуется обращение в автомобильный сервис технического обслуживания. При диагностике может быть выявлена проблема, связанная с рулевым редуктором.

Так выглядит рулевой редуктор газ 3110

Если есть достаточно денежных средств, можно оставить автомобиль в ремонтной мастерской, где мастера своего дела устранят эту проблему путем замены на новый. Но, если нет доверия или денег, можно попробовать самому отремонтировать рулевой редуктор. Для этого требуется, прежде всего, соблюдение правил безопасности. Наличие ямы в гараже, знания о рулевом механизме 31-ой Волги и все необходимые ключи для разборки-сборки механизма.

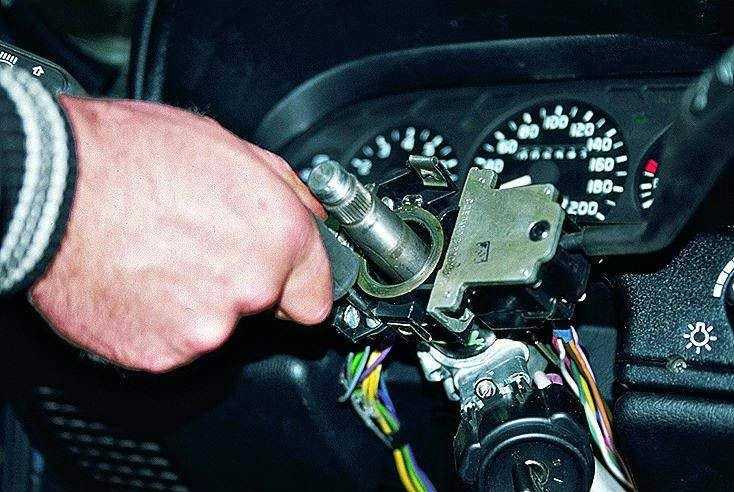

Процесс установки рулевой колонки на газ 3110

голоса

Рейтинг статьи

Можно ли ездить с неисправными шаровыми опорами

Разумеется нет, это напрямую связано с безопасностью.

1. При расчленении шаровой опоры колесо подламывается и блокируется его вращение. Автомобиль моментально уходит с траектории. Последствия могут быть фатальными.

Слабые шаровые несут реальную угрозу безопасности!

Таким образом, определив симптомы неисправности, делают выводы о ремонтопригодности детали. После выявления критического износа шаровые необходимо менять. Однако их стоимость достаточно высока, особенно если они составляют одно целое с рычагом подвески. Поэтому многие автолюбители предпочитают производить ремонт.

Технология ремонта гидроусилителя руля

Многие специалисты настоятельно рекомендуют перечитать статьи о гидроусилителях руля конкретно для вашего автомобиля. Некоторые гидроусилители разбираются почти полностью, за исключением пары «шариковая гайка — винт рулевого вала», другие — лучше не трогать. Хотя даже если вы случайно вывернули из гайки винт, а шарики попали в полость редуктора, — просто не растеряйте их.

Читать дальше: Установка фаркопа на шевроле лачетти седан

Этапы ремонта гидроусилителя руля:

1. Для разборки детали возьмите очень прочный шестигранник на «6», а также обычный старый поднос, в который начнёт сливаться АТФ.

2. Снимите предварительно со штуцера заглушки и поднимите ГУР над ведром, вращая сошку, чтобы слить жидкость.

3. Далее снимите вал сошки и открутите четыре болта, посаженных на фиксирующую мастику, а оттого довольно сложно откручивающихся.

4. Открутите контргайку регулировочного винта, а затем, вращая винт, вкрутите его в редуктор, чтобы вытолкнуть вал вместе с крышкой редуктора и сошкой.

5. Если не нужно устранять люфт вала сошки или заменять манжету, то эту сошку можно оставить в покое и не снимать. Открутите пробку обратного клапана.

6. Достаньте пружину, а клапан вытряхните.

7

Открутите болты крышки и, осторожно поворачивая вал, добейтесь, чтоб он слегка вытолкнул из корпуса крышку. Смотрите, не выкрутите вал из шариковой гайки. 8

Подденьте образовавшуюся щель и вытащите вал вместе с крышкой и поршнем из редуктора

8. Подденьте образовавшуюся щель и вытащите вал вместе с крышкой и поршнем из редуктора.

9. Демонтируйте шариковую гайку, выкрутив вал и собрав шарики.

10. Отпустите контргайку и открутите подшипник.

11. Вытащите из корпуса поршня корпус гайки и подшипники. Далее разберите гайку, отогнув контровку болтов. Открутите их, скобу снимите, как и обе части канала шарикопровода.

12. Ищем причину поломки. Причин люфта ГУР может быть несколько: зазоры в паре «вал-шариковая гайка», в подшипниковом узле вала (в крышке), а также в подшипниковом узле шариковой гайки в самом корпусе поршня.

13. Отрегулируйте зазоры. Образовались они, к слову, из-за банального ослабления резьбовых соединений, которые удерживают подшипниковые узлы. Если люфт обнаружен в узле вал-крышка, то отпустите контргайку и затяните её так, чтобы люфт исчез, но без фанатизма. Не забудьте проводить «операцию» в чистоте, то есть вычищенная деталь должна сиять.

Если вы проделываете эту работу впервые, то не поленитесь достать подробные чертежи ГУР или взять листы бумаги и выкладывать каждую запчасть на отдельном листочке, ставя на нём номер. Идеально проводить работу за большим столом. Так вы точно ничего не потеряете и соберёте ГУР без ошибок, да с рулём и не шутят, ведь это — ваша безопасность на дороге, как и ваших близких.

14. Соберите редуктор в обратном порядке, не забыв смазать детали «АТФкой».

Удачи вам, автомобилисты, в ремонте гидроусилителя руля!

Доработка системы ГУР ГАЗ 3110

В стоке в авто был ГУР… ну лучше б его вообще не было. Редуктор ГУР стоял самого первого выпуска ШНКФ 453465.100.

Проблемы с системой ГУР были с первого дня обладания авто… насос менял 3 раза… ГУР перебирал 1 раз… забегая на перёд скажу, что этот редуктор не доработал до замены всего 2 недели и потёк

Была задумка купить вот этот комплектик ГУР от Автодетальсервис avtodetal.com/index.php?section=282 Вот отзыв человека который купил и установил его себе www.drive2.ru/cars/gaz/31…376151945221/#replieslist Но купить его мне так и не удалось… хотя бы из -за его стоимости в Украине. немного не мало 5000 гривен и это за российские детали…

Ну раз всё сразу не получилось купить… решил я пойти по более трудоёмкому и правильному пути.

Собрал по не многу вот такие детали:

1. Был куплен бу с волги 31105 редуктор ГУР ШНКФ 453461.103 ссылка на тех характеристики www.agu.by/index.php?module=view_ >

2. Кронштейн насоса ГУР из комплекта Автодетальсервис

3. Насос ГУР от авто Шевроле нива номер детали по каталогу 2123-3407012.

4. Купил медную трубку диаметром 13 мм, из которой мне выгнули масленый радиатор для системы ГУР

5. Выточил шкив нужного диаметра, так как найти готовый не удалось.

Также дополнительно покупал шланги, металлическую гофру, медные шайбы, переходник, хомуты…

Купленный бу редуктор ГУР от 105й волги был отправлен на доработку мастерам в гидролаб г. Москва (www.gidrolab.ru/price1.shtml) Такая доработка обошлась 3500 рос. руб. в принципе к ним претензий у меня нет пока, но эти ребята сошку и карданчик, которые были на редукторе не вернули…

Приехал в таком виде из Москвы

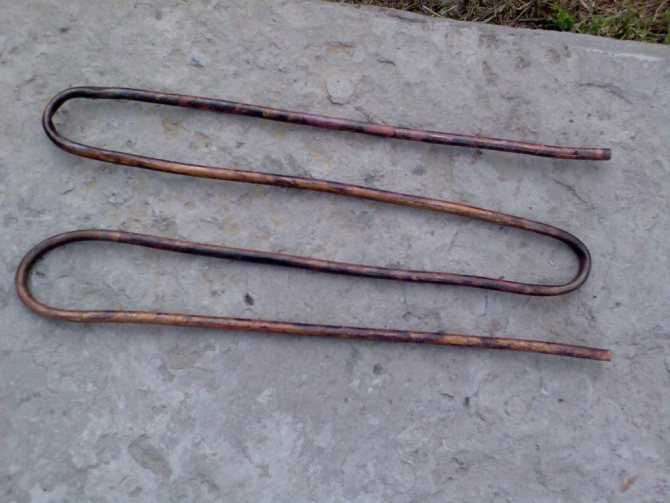

Этап №1 Установка радиатора ГУР: Радиатор сделанный из медной трубки 13мм. ставится на место радиатора масла. Купил шланги хорошего качества и проложил их в железную гофру, чтобы шланги не перетирались и не перегибались. Радиатор ставится в сливную магистраль от редуктора до расширительного бачка.

Радиатор закреплён, трубки подведены.

Этап №2 Подготавливаем насос к установке: Вот тут я долго стоял перед выбором: то ли взять от фольцваген, БМВ, ауди или от шевроле нивы

Слева насос от ауди А6 справа от шевроле нивы… на этой фотке наглядно видно что они очень похожи. есть различия по углам подводки шлангов…

Но при выборе насоса столкнулся с рядом проблем. Во-первых, стоковое давление белорусского насоса 90 бар, на ауди и бмв 120 бар, у нивы 104 бара. Я не решился брать насос с таким высоким рабочим давлением… Во-вторых, стоимость хорошего насоса превышает 3000 грн., китайские аналоги и прочие подделки не лучше российского насоса, но дороже его… В итоге я остановился на насосе от Шевроле нивы номер детали по каталогу 2123-3407012

Чтобы установить этот насос на 406-й мотор нужен кронштейн такой как на второй фотке сверху.

Насос от Шевроле нивы продаётся без шкива. Да и стоковый шкив от этого авто нам не подойдёт, потому что он большего диаметра и под 5ти ручьевой ремень. Необходимо заказать у токаря выточить шкив. Готового найти не удалось. Думаю что отдельно его никто не продаст на разборе… у новых судя по Экзисту цены от 300 грн. Работа по изготовлению шкива + материалы обошлась 190 грн.

И ещё одна проблема… Болт, которым прикручивается трубка высокого давления к насосу в стоке 10 мм., а в насосе дырка под болт на 12 мм. Необходим переходник с одной резьбы на другую… мне удалось найти такой на рынке… но вещица весьма редкая…

Насос в сборе с кронштейном, шкивом и переходником…готовая конструкция для установки на ДВС

Этап №3 Снятие редуктора и сошки с редуктора, подробнее тут gazclub.ru/faq/?mess_ >

Когда старый редуктор я снял… с него нужно снять сошку, которую нужно установить на новый редуктор… те кто хоть раз это делал поймёт, что эта процедура сложнее, чем сам процесс снятие редуктора.

Для облегчение этого процесса одним знакомым волговодом в недрах СТО был изыскан мега съёмник.

Съёмник, который больше самого редуктора. И даже им снять сошку было не легко…

Этап №4 Установка системы ГУР обратно на авто: Ну тут ка как ничего сложного… как говорится в обратном порядке… Хотя и здесь есть бока… а именно с насосом ГУР.

При демонтаже кронштейна крепления насоса гур и монтаже нового необходимо открутить подушку двигателя и приподнять мотор, иначе не возможно открутить один болт крепления кронштейна. Ну и после установки насоса возращаем двигатель на место.

Дальше заливаем в систему качественное масло и прокачиваем… У меня в течении 10 минут работы двигателя в бачке была вот такая пенка.

Регулировка упорных подшипников винта рулевого механизма

1. Сняв рулевой механизм вместе с сошкой, снимаем вилку карданного шарнира с входного вала рулевого механизма.

2. Закрепляем рулевой механизм в тисках входным валом вверх, расположив ось винта вертикально.

Поэтому эти шестерни также называют постоянной передач. Для прямой передачи крутящий момент передается от приводного вала непосредственно на вал главной шестерни. В точке 2 передача крутящего момента отображается в прямом виде. Когда двигатель работает и сцепление выключено, все шестерни коробки передач, за исключением убирающегося заднего колеса и неподвижного колеса, вращаются, даже когда коробка передач находится в режиме ожидания. Пятиступенчатая передача пятой передачи для скорости: прямой выстрел — четвертая передача.

Выходные скорости на пятой передаче выше, чем входные Редукторы на 1, 3 и 4 являются прямолинейными редукторами 4 Трехходовая пятиступенчатая коробка передач. В отличие от коробки передач до 3, прямая передача — четвертая передача. Пятая передача переносится на скорость. Крутящий момент передается от приводного вала через шестерни на передний вал, который вращается с более низкой скоростью, чем приводной вал, и от вала через его неподвижное колесо до свободного колеса; через сдвижную втулку, которая затем должна быть сдвинута вправо, и ее блок синхронизации на главной коробке передач.

3. В среднем положении вала-сектора одной рукой покачиваем его за сошку, а пальцами другой руки проверяем отсутствие осевого перемещения (люфта) входного вала рулевого механизма. 4. При его наличии необходимо отрегулировать подшипники винта. Для этого бородком раскерниваем (выправляем) буртик регулировочной гайки.

Количество зубьев на колесах и определяется так, что главный вал вращается со скоростью выше ведущего вала. Передача крутящего момента для отдельных передач показана на диаграмме ниже и соответствует четырехступенчатой ​​коробке передач на задней передаче. Обратные колеса постоянно задействованы и постоянно вращаются. Для передачи заднего хода сдвижная втулка перемещается влево. Затем свободное колесо прочно соединяется с синхронизацией с основным валом трансмиссии. и редукторы синхронизированы. Синхронизация не для лучшей четкости 3 5-ступенчатая 5-ступенчатая коробка передач.

5. Специальным ключом поворачиваем по часовой стрелке регулировочную гайку 6. Поджимаем подшипники.

Заворачивать гайку нужно осторожно, каждый раз проверяя наличие осевого люфта входного вала. После того, как пальцы перестанут ощущать перемещение вала, затяжку прекращаем

Крутящий момент передается от приводного вала через синхронизаторную втулку непосредственно к валу главной шестерни. отображается. Для облегчения ряда 3, 4 зубчатого колеса для задней передачи, соответствующие колеса 5, 6 имеют зубчатую передачу для скользящих краев. Колесо шире, чем зубчатый венец 7, 8 зубчатого колеса для скорости. Затем скользящее промежуточное колесо запускает 9, 10 зубчатых колес для скорости подачи и передачи. Он в основном зацепляет колесо, и только после того, как следующая звездочка с 11 скоростями и катушка скорости задействованы, это относится ко всем редукторам, для которых используется сдвижная втулка и звездочка смены скорости.

7. Бородком законтриваем регулировочную гайку, загибая ее буртик в пазы картера.

Усилие, необходимое для поворота входного вала после регулировки, не должно заметно возрасти.
