Как снять нижний рычаг подвески ваз 2121 нива 2131

Назначение рулевой тяги на Шевроле Нива

Рулевая тяги – это деталь рулевого управления, которая обеспечивает передачу усилия от руля к поворотным кулакам, за счет чего в итоге происходит вращение колес. Тяга представляет собой стальную трубку, на концах которой находится резьбовое соединение и рулевой наконечник. Резьбовая конструкция обеспечивает соединение короткого и длинного наконечников. Наконечники еще имеют название шарниры. Они предназначены для того, чтобы была возможность свободного перемещения подвижных деталей в конструкции рулевого управления.

Неисправности рулевых тяг Нивы Шевроле

Рулевой механизм – это довольно капризная конструкция, которая требует диагностирования ежегодно, особенно такого автомобиля, как Нива Шевроле. Ведь, как известно, Шнива предназначена для преодоления особо суровых дорожных и бездорожных покрытий.

Первым признаком неисправности рулевого механизма является повышенный люфт. Это может свидетельствовать о неисправности рулевых тяг, наступившей вследствие предельного износа шарниров. В таком случае для исправления положения можно поступить двумя способами:

• Провести реставрацию рулевых тяг, заменив изношенные механизмы (шарниры).
• Осуществить замену механизма целиком.

Что такое маятниковый рычаг

Маятниковый рычаг служит для передачи энергии, которую сообщает механизму водитель, вращая рулевое колесо. Вал рулевого колеса вращает ось рулевого редуктора, который передает усилие присоединенной к его выходному валу рулевой тяги. Для понимания того, зачем нужен маятниковый рычаг, необходимо вспомнить, что у автомобиля синхронно поворачиваются два колеса передней оси, а не одно, при этом, к вал рулевого редуктора передает усилие на одну тягу с одной стороны.Чтобы оба колеса поворачивались одновременно и на один и тот же угол, придуман маятниковый рычаг.

По сути, конструкция этого узла в чем-то похожа на конструкцию редуктора, если не принимать во внимание, что непосредственно к нему водитель силу не прикладывает. Подобно редуктору, у маятникового рычага есть вертикальная ось и непосредственно рычаг (эту часть называют сошкой), к которому прикреплена вторая рулевая тяга с пассажирской стороны. Усилие на маятниковый рычаг и рулевую тягу передается центральной тягой, соединяющей рулевой редуктор и маятниковый рычаг

Получается, что маятниковый рычаг – вторая, дополнительная точка опоры для рулевой трапеции. С другой, водительской, стороны точкой опоры для нее является рулевой редуктор

Усилие на маятниковый рычаг и рулевую тягу передается центральной тягой, соединяющей рулевой редуктор и маятниковый рычаг. Получается, что маятниковый рычаг – вторая, дополнительная точка опоры для рулевой трапеции. С другой, водительской, стороны точкой опоры для нее является рулевой редуктор.

Замена маятниково рычага ВАЗ 2107, ВАЗ 2104.

Конструкция маятника для ВАЗ 2104 – ВАЗ 2107

1 — сошка; 2 — корпус кронштейна; 3 — шайба; 4 — регулировочная гайка; 5 — шплинт; 6 — верхняя шайба; 7 — уплотнитель; 8 — втулка; 9 – ось; 10 — нижняя шайба; 11 — контргайка.

Многие владельцы автомобилей ВАЗ 2104 – ВАЗ2107 покупают, делают ремонт и меняют маятник самостоятельно.

Для этого нужно:

Делать это нужно аккуратно, чтобы ни сорвать резьбу и не расплющить корончатую гайку, поэтому лучше навернуть другую гайку.

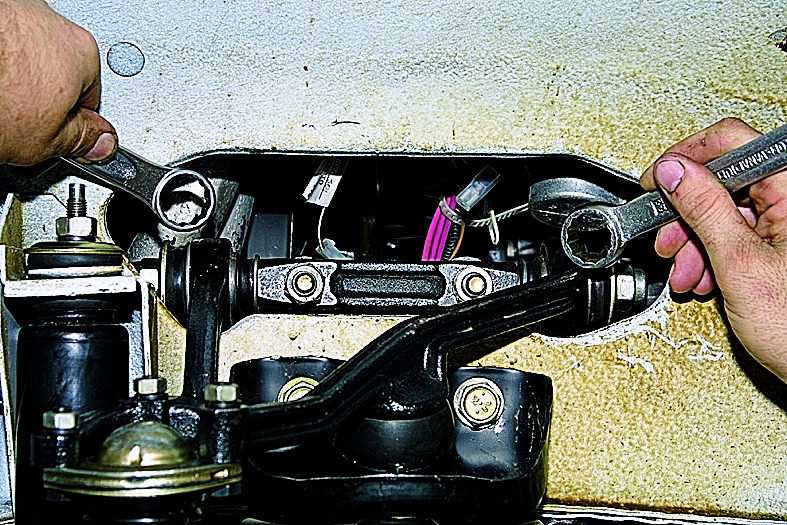

• снимаем, путем отвинчивания двух гаек, при этом с другой стороны необходимо надеть разводной ключ, который будет удерживать болт от прокручивания;

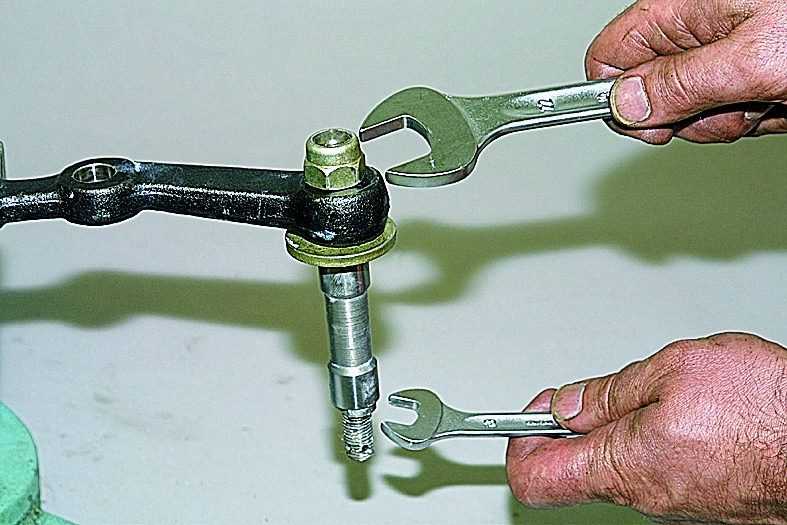

• отвинтить верхнюю гайку;
• вынуть ось из кронштейна. В кронштейн маятникового рычага при сборке закладываем смазку.
• втулки должны сидеть в кронштейне плотно, а ось не иметь радиальных люфтов. При износе втулок заменяем их новыми.
• проверить момент проворачивания оси – путем затяжки или послабления гайки, наблюдать, проворачивая сошку. При проворачивании, сошка должна «ходить» легко и без усилий. Чем легче это усилие, тем меньше это будет передаваться на руль.

Рулевое управление ВАЗ 2107

Рулевой механизм ВАЗовской «семёрки» состоит из нескольких узлов, соединённых воедино посредством крепёжных элементов. Эти узлы и составляющие их элементы, как и любая другая деталь автомобиля, со временем изнашиваются и приходят в негодность. На назначении, конструкции, ремонте и обслуживании рулевого управления ВАЗ 2107 следует остановиться более детально.

Назначение

Основная функция, которая возлагается на механизм рулевого управления — обеспечивать движение автомобиля в заданном водителем направлении. На большей части легковых машин траектория движения осуществляется поворотом колёс передней оси. Устройство рулевого механизма «семёрки» довольно сложное, но в то же время обеспечивает беспроблемное управление при разных ситуациях на дороге. На автомобиле установлена травмобезопасная рулевая колонка с карданным валом, который складывается при ударе. Рулевое колесо рассматриваемого механизма имеет диаметр 40 см и для полного поворота колёс необходимо совершить всего 3,5 оборота, что позволяет выполнять манёвры без особого труда.

Из чего состоит

Механизм управления передними колёсами на ВАЗ 2107 выполнен из таких основных элементов:

• рулевое колесо;
• вал;
• редуктор;
• сошка;
• трапеция;
• маятник;
• поворотные кулаки.

Рулевой вал

Посредством вала вращение от баранки передаётся к рулевой колонке. Вал закреплён при помощи кронштейна к кузову автомобиля. Конструктивно элемент выполнен в виде карданчика с крестовинами и верхним валом. В случае столкновения происходит складывание механизма, тем самым обеспечивается безопасность водителя.

Редуктор

ВАЗ 2107 оснащается червячной рулевой колонкой, которая преобразовывает вращательное движение руля в поступательное движение рулевых тяг. Принцип действия рулевого механизма сводится к следующему:

1. Водитель поворачивает руль.
2. Посредством карданных шарниров вал червяка приводится в действие, чем снижается количество оборотов баранки.
3. Червячный элемент вращается, перемещая двухгребневый ролик.
4. Поворачивается вторичный вал, на котором зафиксирована сошка, приводящая в движение рулевые тяги.
5. Трапеция двигает поворотные кулаки, осуществляя поворот колёс в нужную сторону.

Рулевая трапеция

Радиус траектории движения машины при повороте зависит от угла поворота колёс. Поскольку у внешнего колеса радиус больше, чем у внутреннего, то во избежание проскальзывания последнего и ухудшения сцепления с дорожным покрытием, передние колёса должны отклоняться на разные углы.

Для этого и применяется рулевая трапеция. Во время совершения манёвра поперечная тяга механизма под воздействием сошки смещается. Благодаря маятниковому рычагу она толкает и тянет боковые тяги. Поскольку возникает перекос, воздействие на наконечники рулевых тяг оказывается различным, что приводит к повороту колёс на разный угол. Наконечники трапеции с тягами соединяются посредством регулировочных муфт, которые позволяют изменять углы поворота колёс. Детали трапеции между собой соединяются одинаковыми шаровыми шарнирами. Такая конструкция способствует нормальной работе узла даже при движении по плохим дорогам.

Маятниковый рычаг

Маятник рулевого управления «семёрки» необходим для синхронного поворота колёс передней оси без запаздывания. Таким образом, автомобиль способен безопасно проходить повороты. Если же с маятником возникают неисправности, ухудшаются характеристики транспортного средства при совершении манёвров, что может привести к аварийной ситуации.

Поворотный кулак

Основное назначение поворотного кулака (цапфы) – обеспечивать поворот передних колёс в нужную для водителя сторону. Деталь изготавливается из прочной стали, поскольку на неё возлагаются высокие нагрузки. На кулаках также крепятся наконечники рулевых тяг, ступицы, элементы тормозной системы. К рычагам передней подвески цапфа фиксируется с помощью шаровых опор.

Замена центральной рулевой тяги Нива Шевроле

Для замены средней рулевой тяги на Шеви потребуется так же накидной ключ на 22, съемник или молоток и пассатижи. Перед началом работ снимите оба передних колеса, выпрессуйте палец шарового шарнира боковой тяги из сошки рулевого механизма и отведите боковую тягу в сторону

Снятию поперечной рулевой тяги На Нива Шевроле мешает картер редуктора переднего моста, поэтому отсоедините от стабилизатора редуктор переднего моста, для чего отверните четыре гайки крепления скоб крепления стабилизатора к картеру редуктора. Под собственным весом редуктор провернется на передних опорах, и между ним и тягой откроется зазор, достаточный для снятия тяги

Расшплинтуйте гайку крепления пальца шарового шарнира средней тяги к сошке рулевого механизма и отверните гайку

Установите съемник и выпрессуйте палец шарового шарнира из бобышки сошки рулевого механизма, затем снимите рулевую тягу. Установка новой поперечной тяги на Шевроле Нива выполняется в последовательности, обратной снятию.

Ремонт маятникового рычага (Маятника) на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!Маятниковый рычаг – со временем как и любая другая деталь, маятниковый рычаг или как его ещё по другому называют просто «Маятник» приходит в негодность, а стоимость этого рычага для кого то покажется слишком маленькой, а найдутся и те люди для которых стоимость маятникового рычага покажется слишком большой.

Поэтому чтобы не тратиться и покупать его сразу новый, сперва можно попробовать отремонтировать его с минимальными затратами, но с потерей некоторого времени которое по сравнению с деньгами, покажется более приемлемым вариантом.

Примечание!Для ремонта маятника, вам понадобится: Набор основных гаечных ключей, тиски, а так же отвёртка, пассатижи и ещё рекомендуется запастись динамометром благодаря которому можно будет определить с более большой точностью, под каким действием вращается сошка рычага (Более подробнее будет рассказываться в статье, чуть ниже)!

Где находится маятниковый рычаг?Он располагается в самом низу у автомобиля, да это и легко модно понять, потому что как таковой маятник входит в основной состав ходовой части автомобиля. (Но всё же более подробное местонахождение маятника, вы сможете посмотреть в статье, под названием: «Замена маятникового рычага на ВАЗ»)

Для чего нужно ремонтировать маятниковый рычаг?В большинстве случаев маятник разбирают, тем самым ремонтируя его для того, чтобы заменить в нём основные втулки из-за которых в маятнике появляется люфт, который в свою очередь не как не убирается подтяжками гаек маятника.

Как отремонтировать маятниковый рычаг, он же маятник на ВАЗ 2101-ВАЗ 2107?

Разборка:1) В начале снимите маятник с автомобиля. (О том как его снять, см. в статье ссылка на которую дана чуть выше, в рубрике: «Где находится маятниковый рычаг?»)

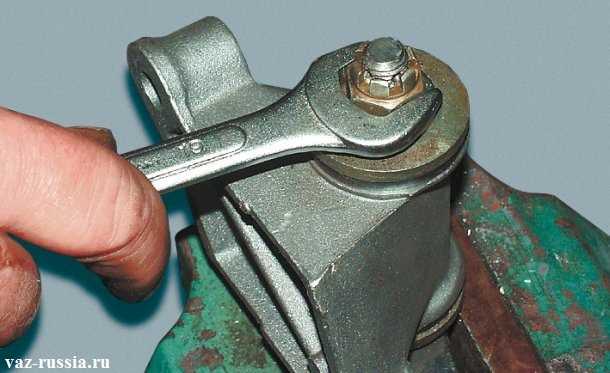

2) Теперь снятый маятник не снимая при этом с него ничего, установите в тиски и после чего зажмите как показано на рисунке. После чего пассатижами выньте шплинт который будет удерживать гайку от её отворачивания (На фото данный шплинт уже вынут). И после того как шплинт будет извлечён, возьмите гаечный ключ и с его помощью отверните регулировочную гайку.

Примечание!После снятия регулировочной гайку, обратите своё внимание на расположенную под ней шайбу которую тоже вам придётся снять!

3) Следом когда шайба небольшого размера будет снята, рукой или возьмите отвёртку и вследствие чего уже подденьте шайбу большого размера и после чего так же снимите её с оси рычага.

4) Далее опять же подденьте отвёрткой, но только на этот раз уже одну из основных втулок (Указана синей стрелкой) и тем самым снимите её, а так же снимите уплотнительное кольцо которое под этой втулкой находится находится и которое указано красной стрелкой.

5) Затем возьмите рукой и снимите кронштейн с оси маятникового рычага, а после снятия кронштейна, снимите второй уплотнительное кольцо которое так же указано стрелкой.

Примечание!Под уплотнительным кольцом расположена ещё одна из основных втулок, которую тоже необходимо снять, подцепив её для этого отвёрткой!

Проверка деталей:1) После того как вы рычаг разобрали, во-первых проверьте его состояние и состояние его оси на которой располагаются все детали который вы снимали ранее.

Примечание!На самом рычаге не должны присутствовать различного рода дефекты, а в особенности он не не должен быть погнут. Ось рычага также должна находится в хорошем состоянии и не должна иметь следов видимого износа!

2) Далее так же проверьте состояние всех снятых ранее втулок.

Примечание!При осмотре втулок, обратите особое внимание чтобы на них не было следов выработки, сильных изогнутостей и т.д. В противном случае, замените втулки на новые!

3) И в завершение проверьте кронштейн, который снимался с рычага в последнюю очередь, так вот на этом кронштейне не должно быть следов деформации и различного рода трещин

3) И в завершение проверьте кронштейн, который снимался с рычага в последнюю очередь, так вот на этом кронштейне не должно быть следов деформации и различного рода трещин.

Сборка:1) Сбора маятника производится в обратном порядке разборке, но лишь при сборке учтите одну важную деталь, при помощи консистентной смазки рекомендуется смазать саму ось маятника а именно в тех местах где указано это стрелками. А так же рекомендуется смазать всё той же смазкой, отверстие под эту самую ось маятника в кронштейне как показано на фото справа.

Примечание!И в завершение отмечу, обязательно при помощи гаечного ключа или при помощи ещё чего либо, затяните регулировочную гайку маятника таким образом, чтобы сошка которая указана стрелкой вращалась под действием усилия в «1-2 кг», которое можно определить при помощи динамометра приложенного на конце сошки!

Замена нижнего рычага на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Нижний рычаг – он располагается в передней подвески и к нему прикручивается шаровая опора, а так же на нём стоит сама передняя пружина, заменяется данный рычаг довольно таки не просто, для его замены Вам может понадобиться и не один день (Если Вы работу выполняете впервые) но всё же радует тот факт, что данный рычаг стоит не очень дорого и если Ваш придёт в негодность (Трещина по нему пойдёт к примеру), то его будет необходимо сменить в ближайшее время на новый и не рекомендуем Вам вообще пользоваться автомобилем (Если у рычага появилась трещина), до того, пока он не будет заменен.

Примечание! Чтобы сменить нижний рычаг, понадобятся всего лишь: Все ключи которые есть в Вашем арсенале, а так же баллонный ключ будет нужен и домкрат, так как колесо придётся снять на той стороне на которой рычаг менять будете!

Где находится нижний рычаг? В передней подвески у классики множество рычагов, но одни из самых больших и самых главных (Без них бы автомобиль вообще не ехал), являются нижний и верхний рычаг, верхний рычаг стоит вверху и не подвержен особой деформации (Только если автомобиль не занижен и только если Вы на нём не въезжали на большой скорости в яму), деформации чаще всего подвергаются нижние рычаги, потому что они в самом низу находится и если Вы въедете на автомобиле в резкую яму (В люк например) то после наезда колесо упадёт в низ и весь вес передней части на рычаг сместиться, в связи с этим у Вас погнётся рычаг или даже он треснет, поэтому за ними следить периодически нужно и по возможности после сильного наезда на кочку, проверяйте рычаги на состояние, для наглядности нижний рычаг (А именно тот который с левой части размещён) показан на фото снизу.

Когда нужно менять нижний рычаг? Он меняется только при сильной деформации, если рычаг чуть-чуть погнут то на такое ещё можно ездить (Конечно лучше сменить, но по сути сделать можно развал и дальше ездить), но вот если он будет треснут, то обязательно такой нижней рычаг подлежит замене, при сильной деформации нижнего рычага у колёс теряется развал и из-за чего машину тянуть в сторону начинает, кроме того протектор шины быстрее снашивается из-за сбитого развала, поэтому при сильной деформации (Даже если он не треснул) постарайтесь поменять нижний рычаг на новый.

Трансмиссия – причины отказов

Автомобиль ВАЗ 2107 оборудуется четырех- или пятиступенчатой коробкой передач с механическим переключением и диафрагменным однодисковым сцеплением. Наиболее частые причины поломок трансмиссии:

1. Износ уплотнительных элементов гидравлического привода и образование выработки в цилиндре.
2. Поломка выжимного подшипника, разрушение диафрагменной пружины, ведущего или ведомого диска.
3. Утечка трансмиссионного масла из коробки перемены передач, поломка подшипников, валов, шестерен, синхронизаторов и других деталей.
4. Поломка узла переключения передач.

Выявление причин неисправности трансмиссии производится по косвенным признакам: появление посторонних шумов и вибрации во время движения автомобиля. Возможны затруднения при включении отдельных передач, рывки и толчки. Ремонт сцепления, привода, КПП и других механизмов трансмиссии связан с необходимостью демонтажа указанных узлов, разборке и проверке всех деталей на соответствие параметрам.

Ремонт маятника ВАЗ 2107

После снятия узла можно не менять его, а отремонтировать. Ремонт маятника ВАЗ 2107 осуществляется следующим образом:

• установить маятник в тиски и крепко зажать;
• при помощи пассатижей вынуть шплинт, предотвращающий самопроизвольное откручивание гайки;

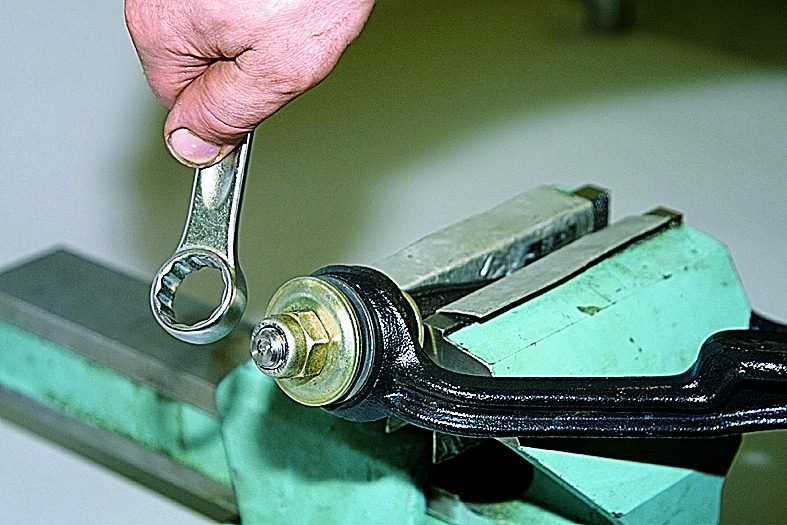

• отвернуть регулировочную гайку при помощи гаечного ключа;
• снять шайбу, находящуюся под регулировочной гайкой;
• при помощи отвертки снять шайбу большого диаметра, находящуюся на оси маятникового рычага;

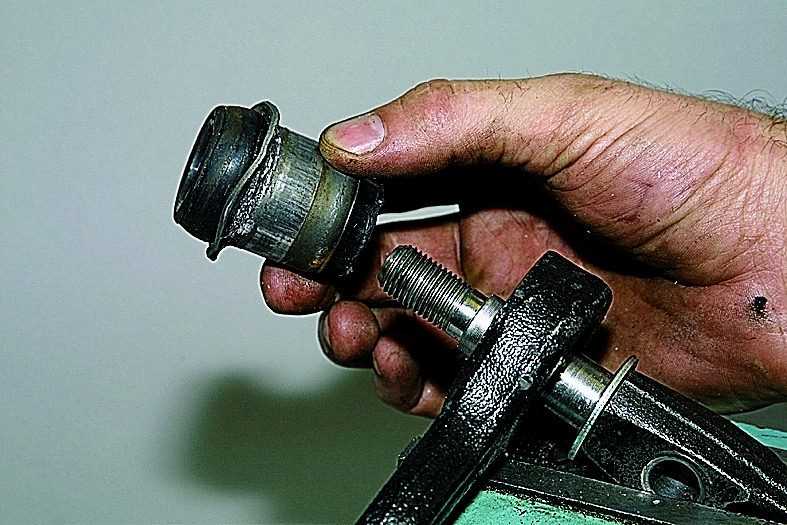

• снять одну из втулок и уплотнительное кольцо;
• снять кронштейн с оси маятника;
• снят второе уплотнительное кольцо;
• снять вторую втулку, поддев ее отверткой;
• проверить состояние деталей (втулок, шайб, уплотнительных коле, оси рычага).

Примечание: недопустимо наличие дефектов рычага. Он не должен быть деформирован. Ось рычага не должна иметь заметной выработки.

Сборка деталей маятникового рычага производится в обратном порядке. Перед сборкой необходимо смазать ось рычага и отверстие под нее «Литолом» или другой консистентной смазкой.

После сборки необходимо отрегулировать затяжку гайки рычага так, чтоб сошка поворачивалась с усилием 1-2 кг*с. Это можно проверить динамометрическим ключом.

Основные неисправности двигателя

Автомобили ВАЗ 2107 оснащаются тремя основными видами силовых агрегатов с рабочим объемом 1,5, 1,6 и 1,7 литра. Второй двигатель оборудован распределенной системой впрыска, который значительно отличается от карбюраторных. В процессе длительной эксплуатации детали и узлы агрегата подвергаются износу, что может вызвать следующие неисправности:

1. Отказ системы питания: топливного насоса, трубопроводов низкого или высокого давления.
2. Засорение главного топливного или воздушного жиклера, повреждение мембран пускового устройства или иных механизмов.
3. Отказ системы зажигания: высоковольтных проводов, свечей, распределителя или иных механизмов.
4. Поломка масляного насоса, засорение фильтра.
5. Предельный износ деталей цилиндропоршневой группы, вкладышей коленчатого или распределительного вала, ГРМ.

Диагностика неисправностей инжектора или ЭБУ производится с применением специального тестера, который имеется на специализированных СТО. Ремонтно-восстановительные работы на двигателе относятся к категории сложных и требуют высокой квалификации и специальных навыков.

Lada 4×4 3D Нива 96 г.в. › Logbook › Установка доработанного маятникового рычага от Шевроле Нивы.

Установка доработанного маятникового рычага от Шевроле Нивы. Залюфтило, заболтало рулевое, не сильно конечно, но для меня это критично. Полез под днище покачал, покрутил и приговорил маятник к замене. Дел то на рыбью ногу, тем более есть запасы от старой Нивы. В общем в ход пошло наследство, а именно доработанный маятник от Шнивы, служивший верой и правдой на прошлой машине с 2011 года. А история его изготовления была такой: так же помер родной маятник ещё на втулках, и я побрёл в магазин за новым, где мне высыпали на прилавок гору разных вариантов, мол типа выбирай что хочешь. Мозг мой сразу вспух, от обилия информации и я ни с чем побрёл домой курить интернет в поисках правды. Тогда наткнулся на информацию о Шнива-маятнике на шарико-подшипниках. Позвонил дилеру по шнивам и узнав цену в 2600 рублей (против родного за 450) пыл мой быстро охладел. Но тут заглянул в местную булочную с автозапчастями под названием магазин “Вазовский” где мне показали Шнивомаятник за 1150 рублей, на радостях я его тут же и купил. С виду выглядел вполне прилично. Тогда я ещё не был искушён в выборе запчастей и думал что в магазинах на наши тазики продаются только оригинальный ВАЗовские запчасти, а Шнива-дилер просто зажрался и дерёт с клиентов три цены. В общем пришёл тогда в гараж с этим девайсом и по привычке полез его разбирать. А там писец какой-то, из оригинального только алюминиевый корпус и сошка, а вот подшипники и оська… подшипники NO-name, с виду лютый кЕТАЙ, ось из сырого кругляка в обработке пьяного токаря с автобазы

Эээээ… Единственно верным решением тогда было идти нормальному токарю и просить сделать как нужно. Итогом похода стало вот это

ось из стали 40Х с последующей термической обработкой подшипники выбрал вологодские от коленвала 2101

Так и поставил этот маятник тогда на Ниву, да забыл вообще о его существованиии. Теперь предстояло его поселить уже на новое рабочее место. Для этого демонтировал то что стояло и люфтило, а люфтило вот это чудо-юдо

маятник “Гусев” с какой-то особенной гусево-гнутой сошкой, которая “чутка”, совсем децл отличается от родной сошки 21213

думал это её жизнь так загнула, но поглядел в интернете на новый и стало ясно, что это так задумано Разобрал это гусево-чудо

маркировка на маятнике гордо гласит 21213

а ось выточена из прутка, который напильник грызёт без особых усилий

подшипники устали и уже имеют люфт, маркировки на них вообще ни какой не нашёл, короче дерьмо редкостное и место ему в металлоломе, куда он и был телепортирован по средствам БОЖ-нога-асфальт-линий. В Ниву же установил проверенный временем новый-старый маятник, обильно при этом смазав крепёж ШРУС смазкой, чтоб не ржавело

дальше сгонял на сход-развал где мне за скромную плату, сделали с рулём полный порядок. Как-то так…

Источник

Задняя подвеска

Тут придется купить себе или взять у товарища сварочный аппарат, ибо без сварки не обойтись. Берите полуавтоматический.

Примерно так будет выглядеть процедура лифтовки задней подвески у Нивы:

Под нивовские пружины аккуратно, чтобы не повредиться, докладываются чашки;
Устанавливаются на машину задние амортизаторы, идущие в комплекте. Дополнительно советую прихватить кронштейн с помощью сварки;
Когда вы установите элемент, задний мост у вас немного сместится вперед. Чтобы избежать такого изменения, следует удлинить обязательно все тяги;
Нижняя чашка срезается и смещается примерно на 20-30 мм

Перемещая, обратите свое внимание на крестовины, которые легко повредить;
Чашки сварочным аппаратом привариваются прочно на новые места;
Удлиняется коромысло вашей тормозной системы. В итоге удлинение должно добавить 30 мм;
Под амортизаторы полуавтоматической сваркой привариваются пальцы

Только не ваши, а автомобильные.

Обязательно после этого посетите СТО. Не чтобы похвастаться работой, а для выполнения развал-схождения.

Помните, что лифтовка потребует дальнейшей установки главных пар с иным передаточным числом. И про легкосплавные комплекты дисков забудьте. Теперь вашим достоянием будут только штампованные диски.

Если уж совсем хотите довести машину до совершенства, тогда потратьте еще немного денег на самоблокирующийся новый дифференциал.

Вся ответственность за лифтовку лежит полностью на вас, даже если вы заказывали услугу в автосервисе. Помните, что последствия могут оказаться самыми непредсказуемыми. Хотя практика показывает, насколько автовладельцы довольны лифтом и что такая реконструкция приносит пользу и удовольствие от вождения.

Увеличение клиренса ВАЗ 2121 (лифтинг) позволяет поднять степень проходимости автомобиля по бездорожью. Благодаря нехитрым манипуляциям, дорожный просвет значительно возрастает путем изменения высоты подвески (тут вам поможет лифт комплект на Ниву, от чего работы очень просто выполнить даже своими руками без помощи сервисного центра) и установке колес несколько большого диаметра.

Устанавливаются специальные подкладки над верхними пружинами (в некоторых случаях комплект предполагает установку направляющих шайб под нижнюю подкладку), что влечет за собой:

• под поворотный рычаг также следует добавить наставку, дабы компенсировать оказываемое на него повышенное давление и установить в нормальное геометрическое положение (имеется в комплекте);
• также потребуется побороть проблему удара наружных тяговых наконечников об стабилизатор при глубоких поворотах. Эта задача решается несколькими способами: либо заменой крепления для стабилизатора, либо заменяем левый и правый поворотные рычаги местами. В последнем случае алгоритм хода тягового наконечника меняется на обратный, сверху вниз.

Увеличение дорожного просвета

Что касается замены амортизаторов, то лифт комплект на Ниву, кроме проставок под пружины, содержит в себе удлинители для них и усиленные крепежные кронштейны. Также стоит заметить, что существуют готовые усиленные амортизаторы, изначально рассчитанные под лифтинг вашего железного коня. Если работы с передней частью подвески Нивы 2121 окончены — самое время перейти к ее задней части.

Увеличение клиренса задней подвески путем установки дополнительных проставок над пружинами (5 см) влечет за собой ряд таких модификаций, как:

• необходимо будет изменить положение кузова относительно подвески в поперечной плоскости, для чего тяга Панара также должна быть регулируемой (иметь разрез с настраиваемой муфтой) или крепиться на специальном удлинителе из комплекта для лифтинга;
• желательно удлинить короткие тяги (это избавит от проблем с закусыванием крестовины);
• реактивную тягу также можно усилить. Тут можно пойти несколькими путями: либо увеличить прочность стоковой, дополнительно наварив уголок, либо можно купить уже готовые, сдвоенные (стандартный Нивовский лифт-комплект подобные модификации не предполагает, но данные манипуляции существенно подымут надежность подвески).

А еще интересно: Размер передних пружин нива шевроле

Замена маятникового рычага (Маятника) на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Маятниковый рычаг – в народе этот агрегат называют просто «Маятник». Нужен это агрегат для поворачивания обоих колёс в нужный для вас момент времени. По сути за счёт «Маятниковый рычаг» создаёт синхронность при повороте колёс, то есть благодаря нему оба колёса поворачиваются в один и тот же момент и без запаздываний соответственно.

Примечание! Для замены маятника, обязательно запаситесь: Двумя гаечными ключами «на 17»!

Где находится маятниковый рычаг? Он находится под днищем автомобиля, его можно увидеть открыв капот у автомобиля и взглянув в самый низ подкапотного пространства, а так же проще всего на него можно взглянуть с нижней части автомобиля, для этого залезьте под автомобиль и найдите там рычаг который идёт от самого маятника, а для наглядности этот рычаг указан стрелкой.

Примечание! На самом деле неправильно употреблять слово рычаг в маятнике (это было сделано лишь для удобства), на самом деле от маятника никакой рычаг не идёт, а идет от него только сошка которая и указана стрелкой!

Когда нужно менять маятниковый рычаг?

• В основном после выхода из строя маятникового рычага, из нижней части где он расположен начинают доносится стуки, который особенно будут слышны при наезде на кочку.
• Кроме стуков так же может быть увеличен свободный ход руля, в народе называемый как люфт.
• А так же само рулевое колесо может крутиться туго, из-за выхода из строя маятникового рычага.

Примечание! Все эти признаки относятся к неисправности маятника, но так же они могут возникать при ослабших болтов маятника или же при слишком сильно перетянутой регулировочной гайки, поэтому прежде чем менять маятниковый рычаг на новый, проверьте затяжку болтов и по необходимо либо ослабьте либо подтяните!
