ВАЗ-21213 технические характеристики
|
|
|
| Годы выпуска | 1993-2000 |
| Тип кузова | универсал, 3-х дверный |
| Количество мест | 5 |
| Другое название | Нива |
| Колесная формула | Нива |
| Габариты ВАЗ-2121 | |
| Длина | 3720 мм. |
| Ширина | 1680 мм. |
| Высота | 1640 мм. |
| Колесная база | 2200 мм. |
| Колея передних колес | 1430 мм. |
| Колея задних колес | 1400 мм. |
| Дорожный просвет | 220 мм. |
| Размер колес | 175/80 R16 |
| Объём багажника | 265/980 л. |
| Снаряженная масса | 1210 кг. |
| Допустимая масса | 1610 кг. |
| Тип привода | 4 х 4 с возможностью блокировки межосевого дифференциала |
| Двигатель ВАЗ-21213 1.7 | |
| Марка | 21213 |
| Система питания | карбюратор |
| Объём двигателя | 1690 см.3 |
| Мощность | 79 л/с. при 5400 об/мин. |
| Максимальный крутящий момент | 130 Н*м при 3400 об/мин. |
| Раположение распредвала | верхнее |
| Количество цилиндров | 4 |
| Количество клапанов | 8 |
| Диаметр цилиндра | 80 мм. |
| Ход поршня | 82 мм. |
| Степень сжатия | 9,3 |
| Марка бензина | АИ-92 |
| Двигатель ВАЗ-21214 1.7 i | |
| Марка | 21214 |
| Система питания | распределенный впрыск |
| Объём двигателя | 1690 см.3 |
| Мощность | 81 л/с. при 5000 об/мин. |
| Максимальный крутящий момент | 128 Н*м при 4000 об/мин. |
| Раположение распредвала | верхнее |
| Количество цилиндров | 4 |
| Количество клапанов | 8 |
| Диаметр цилиндра | 80 мм. |
| Ход поршня | 82 мм. |
| Степень сжатия | 9,3 |
| Марка бензина | АИ-95 |
| Двигатель ВАЗ-21217 1.6 | |
| Марка | 21217 |
| Система питания | карбюратор |
| Объём двигателя | 1569 см.3 |
| Мощность | 73 л/с. при 5400 об/мин. |
| Максимальный крутящий момент | 114 Н*м при 3400 об/мин. |
| Раположение распредвала | верхнее |
| Количество цилиндров | 4 |
| Количество клапанов | 8 |
| Диаметр цилиндра | 80 мм. |
| Ход поршня | 79 мм. |
| Степень сжатия | 8,5 |
| Марка бензина | АИ-92 |
| Трансмиссия ВАЗ-2121 | |
| Сцепление | сухого типа |
| Тип трансмиссии | 5-МКПП |
| Раздаточная коробка | 2-х ступенчатая |
| Тормоза передние/задние | Дисковые/барабанные |
| Рулевое управление | червячный редуктор |
| Тип передней подвески | винтовая пружина |
| Тип задней подвески | винтовая пружина |
| Эксплуатационные характеристики | |
| Максимальная скорость | 137 км/ч |
| Время разгона до 100 км/ч. | 137 км/ч |
| Расход топлива в городе/по трассе | 19 с. |
| Объём топливного бака | 43 л. |
Капитальный ремонт кузова
В силу специфики своей эксплуатации и конструкции ваз 2121 требует к себе повышенного внимания, а именно повышенного контроля состояния кузова
В общем, если вы владелец подержанной «Нивы», и собираетесь ее эксплуатировать по назначению еще как минимум пару лет, внимательнейшим образом осмотрите состояние кузова ваз 2121 ремонт которого и усиление его отдельных элементов это скорее необходимость, чем предосторожность

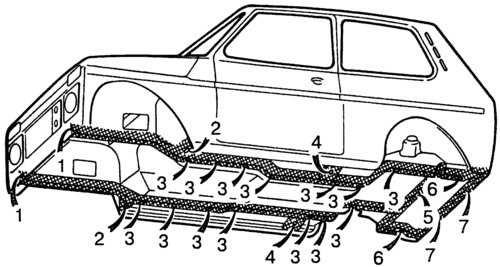

Проблемными зонами, на которые следует обратить особое внимание, считаются:
- Днище, а именно его коррозия и сквозные дыры в полу (уж очень часто машина преодолевает водные преграды без последующей качественной просушки);
- Лонжероны, а именно на наличие трещин (последствия ударов при соответствующей усталости металла).
Трещины лонжеронов, как правило, возникают в районе креплений:
- Рулевого редуктора;
- Маятника;
- Балки двигателя;
- Верхнего кронштейна переднего амортизатора;
- Крепления задних амортизаторов;
- Длинных реактивных тяг к самому днищу пола;
- «Домика» тяги «Понара».
На приведенных ниже фото наглядно показан ремонт кузова ваз 2121, который эксплуатировался всего пять лет.
Реставрация задней части переднего лонжерона
Задняя арка до ремонта
и после ремонта
Передний лонжерон до ремонта
Новая, блестящая – совсем как настоящая
Помимо этого на кузове вас могут ожидать еще кое-какие «мелочи», а именно:
Трещины в самых неожиданных местах
Полная потеря деталей кузова
и элементов подвески автомобиля
Так как работы связанные с восстановлением и усилением кузова очень трудоемки и занимают кучу времени и сил, то реставрацию автомобиля с экономической точки зрения можно считать рентабельной, только тогда, когда она проведена своими руками. А это значит, что при покупке гнилого автомобиля, даже когда цена его составляет сущие копейки, необходимо учитывать будущие немалые затраты на его восстановление. Усиление и замена частей пола и лонжеронов обычно проводятся заплатами из листового металла толщиной в 3-4 мм.
Готовые к установке заплаты/усилители лонжеронов
Готовый, с усиленными лонжеронами, пол автомобиля
Вместо тяги Понара
А — образный рычаг
Подготовка к покраске
После того как все основные деформации выправлены, сварочные работы закончены, можно переходить к заключительной части ремонта кузова ваз 2121. Внимательно осматриваем кузов и его элементы на наличие вмятин и сколов, которые после предварительного обезжиривания покрываем шпатлевкой. В данный момент от качества проведения процедуры зависит плоскость поверхности кузова автомобиля, поэтому он считается одним из самых важных этапов.
После того как мы добились первоначального состояния поверхности кузова, начинаем его шлифовать и полировать. Данный процесс производят поэтапно – постепенно заменяя материалы с крупными абразивными частицами к более тонкой обработки мелкозернистой шкуркой. Ваша задача сделать поверхность кузова совершенно гладкой.
Наносим грунтовку. Грунт – выравниватель устраняет все переходы между шпатлевкой и металлом (заполняет все поры);
Последним этапом подготовки к покраске является обдувка кузова автомобиля от пыли, обезжиривание и его просушка. Данными действиями мы обеспечиваем максимальное соединение красящего вещества и корпуса автомобиля. Остается только подобрать краску, покрасить и отполировать автомобиль.
После восприятия информации изложенной в данной статье уже нельзя утверждать, что ремонт кузова ваз 2121 и восстановление его отдельных элементов является праздным занятием. Данная процедура требует определенных навыков во многих отраслях слесарной деятельности, недюжинного терпения и смекалки. Это обусловлено тем что, даже не смотря на всю имеющуюся мощь и возможности современных технологий, большая часть восстановительных кузовных работ проводится вручную. Это требует его специфика, которая непосредственно влияет на стоимость выполняемых работ. Ну а так как мы все делаем своими руками, то нам «все горы по плечу»!
Источник
Тюнинг
Производителем для повышения мощности мотора использован только один прием – увеличение хода поршня. Доработать двигатель 21214 для использования всего заложенного в него потенциала (около 90 л. с.) поможет самостоятельный тюнинг:
- расточка цилиндров в блоке – схема 84/84 или 84/88 для получения 1,9 л и 2,0 л (диаметр цилиндра/ход поршня, соответственно);
- доработка ГБЦ – расточка каналов до 31 мм (выпуск) и 33 мм (впуск), установка легкой ШПГ маховика, распредвала Нуждин.
Таким образом, инжекторная версия 21214 превосходит базовую модификацию карбюраторного движка. Имеет повышенный крутящий момент и мощность, гнет поршнями клапаны при износе однорядной цепи.
ВАЗ-2121Ф
Коммерческая версия с кузовом типа фургонет, изготавливалась на базе моделей ВАЗ-2121 и 21213.
Модификация отличалась тем, что задние боковые стекла были заменены на металлические панели, заднее сиденье отсутствовало. За передними сиденьями установлена металлическая панель и трубчатая защита для предотвращения смещения груза во время движения.
Известно, что 2121Ф изготавливалась малыми партиями на ОПП АвтоВаз и поставлялась только на экспорт в страны дальнего зарубежья, где местное законодательство предусматривало налоговые льготы для подобных коммерческих автомобилей.
Кроме того, некоторые зарубежные дилеры самостоятельно изготавливали фургоны. Применимость к ним названия модели 2121Ф сомнительна.
Напимер, чешская компания CS AUTO LADA выпускала фургоны под названием Niva Praktik.
Более того, компания производила модификацию Niva Praktik Special с увеличенным на 365мм задним свесом и усиленной пластиковой вставкой в крышу. Задние амортизаторы и пружины усиленные.
Восстановление Нивы
Восстановление Нивы
Сообщение Kiryabc » 29 дек 2014, 00:33
Предисловие. Еще год назад у меня был ВАЗ 2107 2007 г.в., в течении года автомобиль пережил «встречу» с деревом лоб-в-лоб; после восстановления была немного повреждена задняя часть кузова методом излома задних ланжеронов — это произошло летом, когда я ездил на рыбалку в Черниговскую обл. и получился небольшой перегруз прицепа — лафет с лодкой весил больше тонны и на очередной ловле ямы это и произошло
после было небольшое притопление в г. Ржищеве — очередная поездка на рыбалку https://www.youtube.com/watch?v=uKhB_L5 . szkMadNmQw. После всего этого было решено купить что-то более подходящее, в мечтах был Mitsubishi Pajero, но к сожалению хватало только на Ниву. Вот так я и стал Нивоводом.
Здравствуйте. Вот наконец-то готов поделится фотоотчетом о проделанной работе. Итак, сделан кап.ремонт двигателя, ходовой, редукторов, мостов. Сделана замена переднего левого ланжерона вместе с брызговиком, правый удалось реанимировать. Изменил объем багажника. По днищу: «частично подлатал», поставил Черниговские карданы (усиленные, с волговскими крестовинами); по тормозам — убрал огромное колличество труб, шлангов и тройников, пошел по принципу работу Шеви-Нивы; увеличил лифт — поднял да так, что не мог подобрать амортизаторы, подходили с Opel Omega, но они слегка дороговаты, долго мучался и. неожиданно для себя заметил, что подходят аморты с москвича, которые стояли на лафете для лодки. Еще есть немного работы, так что пока что это все.
Зачем нужна понижающая передача
Сложно представить себе раздатку без основного функционального компонента – понижающего редуктора. Нахождение рычага в заднем направлении уменьшает значение раздатки до 1,2.
Зафиксировав рычаг спереди, передаточный показатель удается увеличить до значения 2,1. Рычаг, переведенный в нейтральное положение, указывает на передаточное число 0.
Чтобы использовать блокировку, установленную на Ниве, эффективно, используйте такие рекомендации специалистов:
- Двигаясь по дорожному покрытию хорошего качества, установите переднюю ручку раздатки спереди, а заднюю сзади.
- Переднюю ручку переводят назад если дорога сменяется скользким покрытием. После того как скользкий участок удалось миновать, переключите рычаги в нормальный режим.
- Если Нива остановлена, блокировка при выжатом сцеплении может не включаться. Это происходит по причине состыковки зубьев с зубьями шестерни. Как следует поступить в этом случае? Двигаясь как будто на повороте, подключите блокировку. Дифференциал провернется и к зубьям ближе подойдут впадины шестерни. Если выключение затруднено, проделайте это на ходу транспорта, придерживаясь минимальной скорости и выжимая сцепление.
Особенности конструкции
Создавался двигатель 21213 из рабочей версии 2121 с учетом новых разработок для мотора ВАЗ 2107, которые так и не были завершены. Основными отличиями от ДВС Нивы стали:
- поршни новой конструкции;
- изменение параметров ГБЦ и шатунов;
- модернизация коленвала;
- доработка распредвала;
- использование карбюратора Солекс модификации 21073;
- улучшенная система смазки;
- оригинальная конструкция башмака натяжителя цепи.

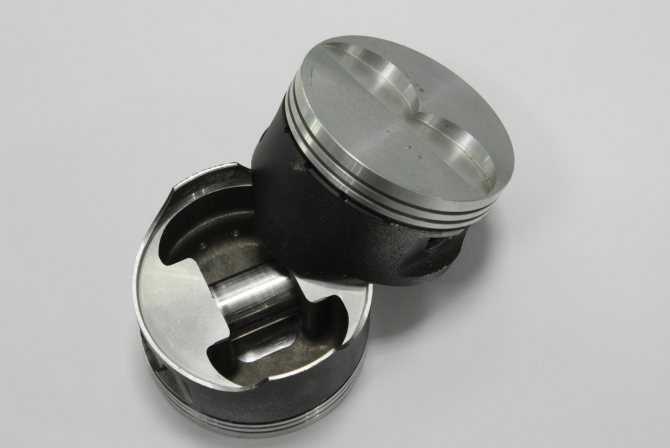

Поршни 21213

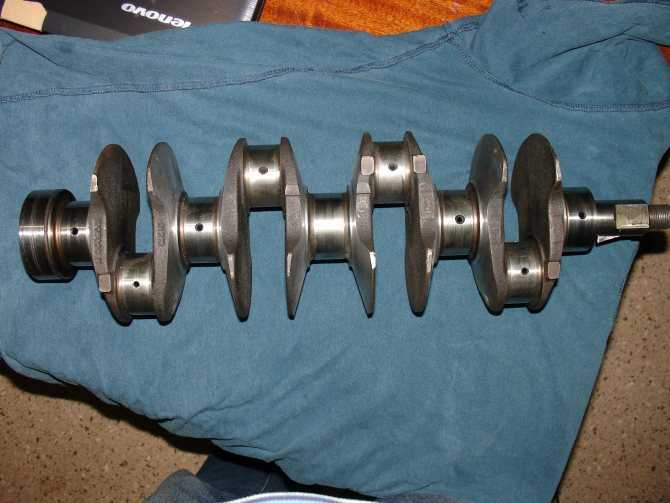

Коленвал
Башмак цепного натяжителя
Подробное описание узлов содержит мануал завода-производителя. Для снижения себестоимости конструкторы использовали преимущественно имеющиеся в производстве детали моторов, уже находящихся в серийном производстве на момент 1994 года:
- блок цилиндров стандартный, от 2103, высота 214,58 мм, межцентровое расстояние цилиндров 95 мм;
- коленвал – взят от 2103 с радиусом кривошипа 40 мм, оборудован дополнительно противовесами, в шейках шатунов просверлены масляные каналы, а их диаметры увеличены на 0,02 мм;
- головка блока цилиндров использована от 21011, но увеличены камеры сгорания (30 см3 каждая), сточена высота до 111 мм;
- клапанный механизм ГРМ – применен от 2101 без изменений;
- цепь ГРМ – втулочно-роликовая двухрядная от 2103.
ГБЦ 21213
Заводская форсировка обеспечила мощность 81 л. с и момент 126 Нм, однако производитель оставил потенциал около 45 – 60 л. с. При этом он рекомендует улучшать своими руками впускной и выпускной тракт без расточки цилиндров и турбирования мотора.
Улучшенная Нива
Инжектор, который установлен на Ниве, хоть и уменьшает расход топлива, все же не является самым экономным вариантом в городских условиях с пробками и прочими задержками. На трассе и во время длительных поездок за городом это ощущается не так сильно, поскольку машина работает без остановок и простоев.
Из-за нерентабельности авто в городских условиях водители задумываются над хорошей и эффективной заменой старого движка инжекторного типа в своей машине. Лучшим вариантом станет дизельный двигатель на Ниву. Он имеет примерно те же характеристики по мощности, но расход топлива у него сравнительно меньше. Также дизель менее капризен в плане качества горючего. Какие же варианты из этой категории моторов стоят детального рассмотрения?
Первым и самым достойным кандидатом является XUD 9 SD от Peugeot. Этот двигатель использовался для создания модифицированной версии Нивы — модели 212151 с французским движком. Его можно поставить на Ниву без особых проблем — крепления деталей и узла идентичны, мотор отлично подходит по размерам, кроме того, появляются некоторые преимущества от его монтажа.
Контрольные точки геометрии кузова Lada 4×4 (чертежи)
Зная контрольные размеры кузова, точки крепления, сечение кузовных деталей, величину проемов и размеры зазоров можно выяснить, попадал ли автомобиль в ДТП. Также контрольные размеры пригодятся в случае ремонта кузова. Далее представлены контрольные точки ВАЗ 2121 и ВАЗ 2131.
До 2006 отечественный внедорожник назывался Нива 4х4, после в соответствии с соглашением по СП GM-АВТОВАЗ модель переименована в Lada 4×4.

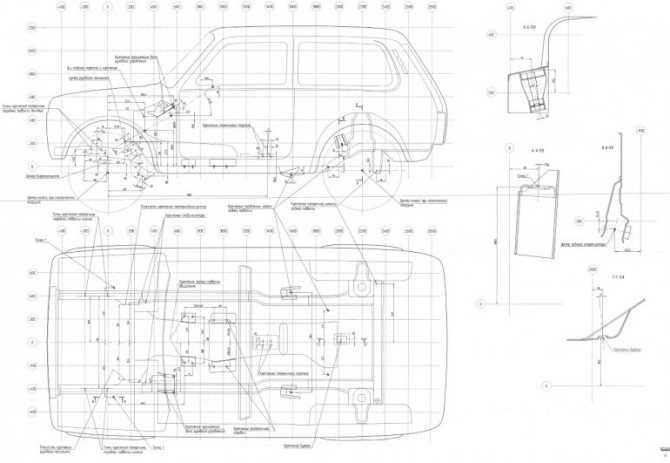

Большой плакат с контрольными точками, углами, градусами
Чтобы скачать файлы нужно авторизироваться на сайте
Размеры проёмов и зазоры сопрягаемых деталей кузова автомобиля модели ВАЗ-2121

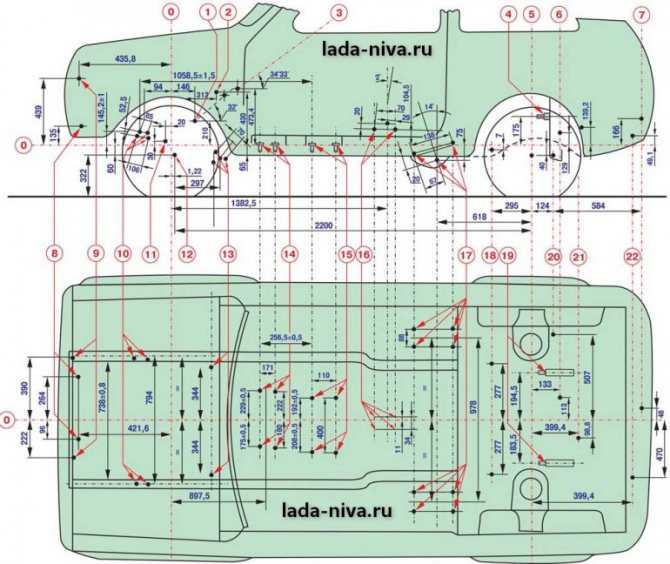

Точки крепления двигателя и подвесок на кузове автомобиля модели ВАЗ-2121
Точки крепления двигателя и подвесок на кузове 21214 и 2131
1 – крепление поперечины передней подвески; 2 – крепление стабилизатора поперечной устойчивости; 3 – крепление задней подвески силового агрегата; 4 – крепление раздаточной коробки; 5 – крепление нижних продольных штанг; 6 – крепление верхних продольных штанг; 7 – точка крепления поперечной штанги задней подвески. ( )* – размер приведен для кузова 2131
Точки крепления двигателя и подвесок на кузове 21214М, 2131М
7 – крепление задних амортизаторов; 8 – точка крепления поперечной штанги задней подвески. ( )* – размер приведен для кузова 2131М
Размеры проемов и зазоры сопрягаемых деталей кузовов 2121,21213, 2131
| А | Б | В | Г | Д | Е |
| 1112±5 | 1320±5 | 955±4 | 782±2 | 883±2 | 1710±6 |
| Ж | 3 | И | К | Л | М |
| 938±2 | 1420±4 | 575±2 | 1420±4 | 780±2 | 1395±5 |
| Н | О | П | Р | С | Т |
| 950±4 | 1250±5 | 1090±5 | 855±4 | 480±2 | 570±2 |

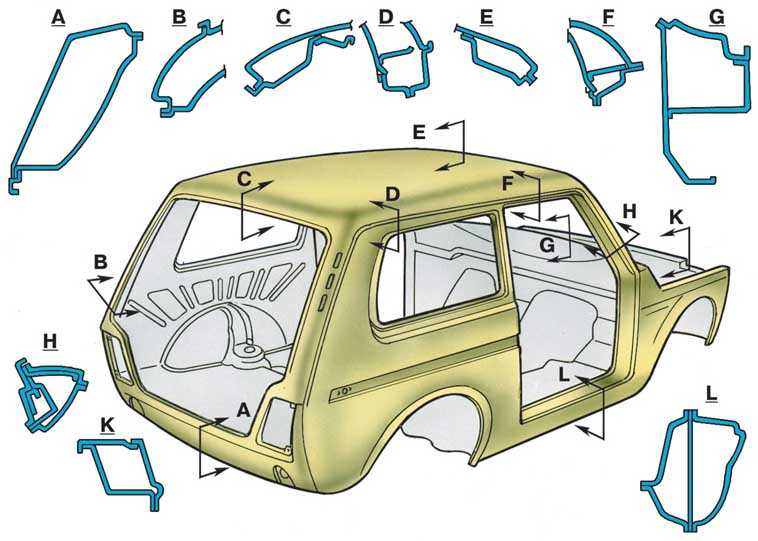

Сечения кузовных деталей
Зазоры двери, капота, двери замка с сопрягаемыми деталями (указано в мм.)
Размеры проемов и зазоров в сопрягаемых деталях кузова. Вид сбоку.
Размеры проемов и зазоров в сопрягаемых деталях кузова. Вид сверху.
Размеры проемов и зазоров в сопрягаемых деталях кузова. Вид сзади.
Координаты точек, определяющих правильное расположение агрегатов подвески и трансмиссии на кузове.
Источник
Детализация и названия отдельных частей каркаса кузова
Детали кузова (ВАЗ-21213): 1 — переднее крыло; 2 — поддон аккумуляторной батареи; 3 — верхний усилитель щитка передка; 4 — поперечина панели приборов; 5 — центральная стойка; 6 — наружная арка заднего колеса; 7 — внутренняя панель боковины; 8 — задняя поперечина пола; 9 — панель крыши;
10 — рама ветрового окна; 11 — кронштейн крепления фартука колеса; 12 — усилители крыши; 13 — задняя стойка; 14-задняя панель пола; 15-поперечина задка; 16-кронштейны дуг обивки двери; 17-внутренняя арка заднего колеса; 18-соединитель пола и боковины; 19 — поперечина пола под задним сиденьем; 20 — передняя панель пола;
https://www.youtube.com/watch?v=pDqXH9eCCvI
Детали кузова «длинной Нивы»
Кузов автомобиля ВАЗ-2131 — типа универсал, несущей конструкции, пятидверный, базируется на основных элементах кузова автомобиля ВАЗ-21213. Увеличение базы колес автомобиля ВАЗ-2131 на 500 мм привело к необходимости увеличения на 500 мм, соответственно, переднего пола 21 (рис. 2), панели крыши, которая состоит из трех деталей 5, 6 и 8 (рис. 1), введения новых наружных элементов кузова, таких, как:
передняя 15, средняя 14 и задняя 11 панели боковины; передний 5 (рис. 2) и задний 7 наружные соединители крыши. Замене подверглись такие внутренние элементы кузова, как: передний 4, средний 6 и задний 8 внутренние соединители крыши; усилители 15 и 13 и накладки 14 и 12 средней и задней стоек; нижняя накладка 16 боковины.Жесткость кузова обеспечена усилителями и накладками; дополнительно введены усилитель пола 24 и усилитель 23 кронштейна ручного тормоза.
Наружные элементы кузова автомобиля ВАЗ-2131: 1 — панель облицовки радиатора; 2 — соединитель; 3 — стойка; 4-панель рамы ветрового окна; 5 — передняя панель крыши; 6 — средняя панель; 7 — усилитель крыши; 8 — задняя панель крыши; 9 -усилитель панели задка; 10 — угловая панель; 11 — задняя панель боковины; 12 — панель задка; 13 — рамка люка наливной горловины; 14 — средняя панель боковины; 15 — переднее крыло
Внутренние элементы кузова автомобиля (ВАЗ-2131): 1 — пластины; 2 — усилитель; 3 — усилитель боковины; 4 — передний внутренний соединитель крыши; 5 — передний наружный соединитель крыши; 6 — средний внутренний соединитель крыши; 7 -задний наружный соединитель крыши; 8 — задний внутренний соединитель крыши;
9 — внутренняя панель боковины; 10 — стойка задка; 11 — арка; 12 — накладка задней стойки; 13 — усилитель задней стойки; 14 — накладка средней стойки; 15 — усилитель средней стойки; 16 — нижняя накладка боковины; 17 — кронштейны; 18 — поперечина пола под передним сиденьем; 19 — опора пружины; 20 — задняя панель пола; 21 — передняя панель пола; 22 — поперечина пола; 23 — усилитель кронштейна ручного тормоза; 24 — усилитель пола
Резиновые уплотнители кузова: 1 — поворотного стекла; 2 — каркас уплотнителя передней двери; 3 — кант уплотнителя; 4 — уплотнитель проема передней двери; 5 — опускного стекла; 6 — проема двери задка; 7 — стекла боковины; 8 — нижний уплотнитель опускного стекла; 9 — ветрового стекла; 10 — сливная трубка; 11 — уплотнитель капота; 12 — коробки воздухопритока; 13 — соединителя переднего бампера
Смазка кузова
Нет точно оговоренного периода, рекомендуемого для смазки кузова. Однако можно посоветовать смазывать указанные ниже места кузова один раз в год, перед началом холодного сезона.
Смазываются моторным маслом:
• защелка замка двери;• ролик замка двери;• петли дверей, капота и багажника.
Смазываются консистентной смазкой:
• защелка крышки багажника и капота;• защелка крышки перчаточного ящика;• салазки передних сидений.
Закончив смазку кузова, проследите, чтобы были стерты остатки лишней смазки, особенно на тех местах кузова, которые соприкасаются с одеждой.
Совет: Как определить — менялась ли кузовная деталь на автомобиле
При покупке на вторичном рынке любой модели ВАЗ просто определить, была ли машина в серьезной аварии. На многих кузовных деталях, за исключением лицевых поверхностей, наносится четырёхзначный код.
В нём зашифрована дата изготовления: первые три цифры — порядковый номер дня в году, а последняя — год. Например, 3369 — 336 день, 9 год. Получается: 2 декабря 2009 года. Сравнив дату изготовления детали с датой выдачи оригинала ПТС, определяем, не меняли ли кузовной элемент. (Д. Крутов, г. Н. Новгород)
Видео
Размеры колес, шин, тормозных дисков Нива Тревел
Диаметр тормозных дисков, установленных на переднем мосту (на заднем барабанные тормоза) – 272 мм. Толщина новых – 11 мм, предельно допустимая в эксплуатации – 10 мм.
Заводом-изготовителем предусмотрена установка на Ниву Тревел трех типоразмеров резины в качестве штатной:
- размером 205/70 R15 (95/96, T);
- размером 205/75 R15 (97, T);
- размером 215/65 R16 (98, Т/H).
Но это рекомендация производителя, а на практике колеса едва ли не самая излюбленная тема для тюнинга многих ниваводов, от низкопрофильной на 18-х дисках для асфальта, до тракторных размеров под серьезный оффроуд.
Подбор нестандартной резины способен заметно улучшить проходимость

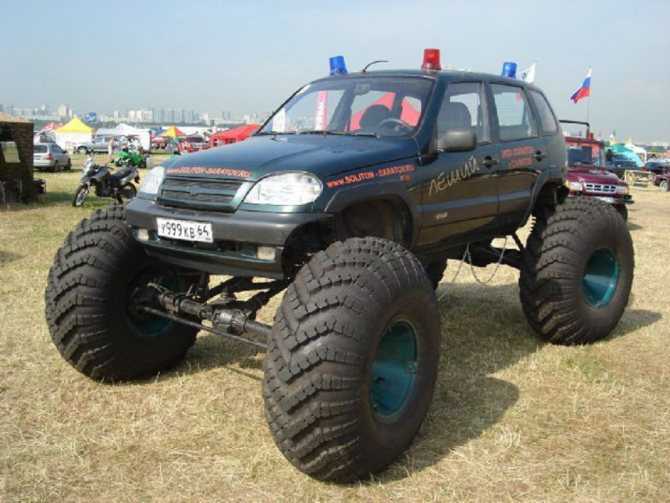

Шины от сельхозтехники на Шниве
Еще один вариант повышения проходимости – гусеничные комплекты вместо колес, особенно эффективны на грунтах со слабой несущей способностью или снежной целине.
А с таким движителем клиренс становится предметом чисто академической дискуссии, разве что мощности в двигателе хотелось бы больше.
Обратите внимание, Шевви почти не проваливается в снег, удельная нагрузка на поверхность меньше, чем у пешехода
Подготовка к ремонту
Ремонт дна на любой модели Нивы вполне по силам произвести самостоятельно. Перед тем как варить полноценное днище или устанавливать заплаты, проведите демонтаж салона.
- Снимите сидения.
- Удалите ковролин.
- Демонтируйте старую шумоизоляцию.
- Отодвиньте электропроводку в сторону, чтобы не задеть провода во время ремонта.
Из инструментов понадобится:
- молоток;
- сварочный аппарат;
- отвертки;
- электрическая дрель;
- болгарка.
После снятия шумоизоляции металл тщательно очищается и насухо вытирается. Проблемные места зачищаются болгаркой. Ее можно заменить мелкозернистой наждачной бумагой. Затем металлическая поверхность обезжиривается и обрабатывается антикоррозийным средством.
ВАЗ-212180 «Фора»
1996—2011 гг.
Удлиненная на 300 мм версия модели 21213. Отличается увеличенными дверными проёмами и приподнятой задней части крыши, которая выполнена из прочного пластика. Задний диван типа 2108, трёхместный.
Производилась фирмой «ПСА БРОНТО».
В стандартной комплектации оснащалась системой пожаротушения в моторном отсеке, как в бронированном автомобиле «Форс».
В качестве опций устанавливались:
- Гидроусилитель руля
- Кондиционер
- Пластиковый «кенгурятник»
Интересно, что из-за того, что на «Фору» устанавливались колеса увеличенного диаметра (Диски производства компании «Слик», а шины Nokian HRC), запасное колесо не помещалось в стандартное место под капотом, поэтому оно установлено на специальном креплении на задней двери.
Лифт комплект на Ниву: процесс установки
Здравствуйте, дорогие друзья! Сегодня предлагаю поговорить с вами про лифт-комплект на Ниву. Это может быть Шевроле Нива, то есть серия 2123, либо более «наша» Нива Урбан, 2131 или 4×4, и представители серии 2121, то есть 21213, 21214. Все зависит от того, какой автомобиль есть в вашем распоряжении.
Россия, Украина, Беларусь и ряд других стран являются наибольшими почитателями автомобилей Нива. Они доступные и дают массу преимуществ.
Вы можете узнать, сколько стоит подобная услуга на СТО. На профессиональную лифтовку цена кусается, потому не каждый владелец далеко не самого дорогостоящего кроссовера в лице Нивы готов тратить такие деньги, имея возможность самостоятельно все сделать. А если поставить силовой бампер, и сверху еще экспедиционный багажник, получится вообще здорово. Хоть сейчас в кругосветку на Ниве.
Увеличение клиренса ВАЗ 2121 (лифтинг) позволяет поднять степень проходимости автомобиля по бездорожью. Благодаря нехитрым манипуляциям, дорожный просвет значительно возрастает путем изменения высоты подвески (тут вам поможет лифт комплект на Ниву, от чего работы очень просто выполнить даже своими руками без помощи сервисного центра) и установке колес несколько большого диаметра.
Лифтинг — наращивание клиренса автомобиля путем модернизации подвески. Выполняется для того, чтобы повысить показатели проходимости.
А еще интересно: Лифт комплект на Ниву: какой купить и как установить своими руками
Предлагаем рассмотреть этот вопрос подробнее.
Как правило, лифт комплект на Ниву 2121 включает в себя:
- Задние и передние пружины.
- Набор проставок под верхнюю шаровую.
- Передний масляный амортизатор.
- Регулируемую тягу Панара.
Кузов 2121 с его деталями
| 1 капот | 14 соединитель пола и боковины | 27 держатель коврика пола | 40 нижний уплотнитель опускного стекла |
| 2 верхний усилитель щитка передка | 15 переднее крыло | 28 облицовка порога двери | 41 каркас уплотнителя |
| 3 правая боковина | 16 брызговик переднего крыла | 29 задний коврик пола | 42 уплотнитель двери |
| 4 рама ветрового окна | 17 щиток передка | 30 передний коврик пола | 43 уплотнитель опускного стекла двери |
| 5 панель крыши | 18 панель облицовки радиатора | 31 обивка боковой панели передка | 44 уплотнитель двери задка |
| 6 задняя панель пола | 19 держатель обивки | 32 боковая накладка | 45 уплотнитель стекла двери задка |
| 7 боковая стойка зада | 20 верхний держатель обивки двери | 33 соединитель | 46 уплотнитель стекла боковины |
| 8 усилитель крыши | 21 обивка двери | 34 болт крепления | 47 резиновая заглушка |
| 9 наружная панель двери | 22 обивки арки и боковины | 35 кронштейн | 48 уплотнитель рамки ветрового окна |
| 10 внутренняя панель двери задка | 23 обивка крыши | 36 балка бампера | 49 уплотнитель ветрового стекла |
| 11 наружняя панель боковой двери | 24 дуга обивки крыши | 37 держатель накладок | 50 уплотнитель капота |
| 12 внутренняя панель боковой двери | 25 противоскрипная втулка | 38 резиновая накладка | 51 уплотнитель коробки воздухопритока |
| 13 левая боковина | 26 гайка крепления обивки | 39 уплотнитель поворотной форточки | 52 уплотнитель соединителя переднего бампера |
Варианты сборки
Первым делом нужно провести замеры расстояния для деталей. Используя чертежи подрамника, собираем детали конструкции по полученным замерам.
Вот три варианта сборки:
- Простой вариант каркаса по типу «Нива-комфорт», где понадобится всего 5 основных деталей и парочка креплений для них. Он собирается из пяти кусков швеллера в форме квадрата с дополнительной армировочной планкой. Концы четырех деталей загибаются внутрь каркаса и в них просверливаются отверстия для болтового соединения. Между собой части каркаса можно сварить или соединить болтами. Более сложная конструкция состоит почти из десятка деталей и собирается по трем чертежам.
- В этом самодельном варианте за основу взят один широкий швеллер, в котором будет отверстие ровно для раздатки. По бокам от швеллера размещаются крупные уголки, а на концах, полочки из уголков поменьше. Все детали соединяются исключительно болтовым соединением. Такая конструкция хорошо защищает дно машины, но для производства вручную более трудоемкая. Большим достоинством именно этого варианта, является установка защита картера двигателя, которую можно подсоединить к подрамнику, кроме того, улучшается защита всех деталей вокруг.
ВАЗ-2121Б
1992—1993 гг. Ограниченная серия.
Бронированная модификация. Разработана научно техническим центром концерна АвтоВАЗ совместно с коммерческим банком социального развития Лада-Банк.
Предназначена для перевозки ценных грузов, инкассаторский автомобиль.
Результат испытания стрельбой подтвердили защищенность салона от удара стальной пули автомата калашникова калибра 7,62 мм, а днища от осколков гранаты.
Для противоосколочного бронирования впервые были опробованы вспененные полимеры.
В моторном отсеке оборудована системой пожаротушения.
Этот автомобиль стал началом семейства бронеавтомобилей «БРОНТО Форс».
