Проверка и регулировка углов установки колес ваз 2105 жигули

Регулировка развала и схождения без визита в автосервис

Подготовка

Приготовьте следующие предметы:

• телескопическую линейку для проверки сход-развала;
• мел;
• шнур с отвесом;
• стандартный набор ключей автомобилиста.

Линейка для измерения схождения. Когда-то ей комплектовался каждый автомобиль

Работы следует выполнять на площадке без неровностей. Желательно, чтобы на ней располагался подъёмник, но подойдёт и яма.

Сначала надо определить, насколько точен имеющийся показатель развал-схождения. Для этого ставим машину на ровную площадку, поворачиваем руль в одну сторону, пока он не упрётся в преграду, и делаем метку мелом на его середине. Затем вращаем рулевое колесо в обратную сторону (тоже максимально), считая количество понадобившихся для этого оборотов и окружностей. Результат делим на 2 и поворачиваем руль обратно на полученное число оборотов. Если в результате руль установлен в привычное вам положение, всё в порядке. Если нет — придётся заняться настройкой рейки.

Регулирование рулевой рейки своими руками

1. Снимите руль, отвинтив гайку.
2. Зафиксируйте управляющий элемент в определённом ранее оптимальном положении.
3. Найдите гайки на наконечниках рулевых тяг и ослабьте их. Немного выкрутите одну из них, подсчитав количество нужных для этого оборотов. Затем закрутите вторую гайку на такое же количество оборотов.

Всё, автомобиль готов к настройке развал-схождения.

Подготовительный этап и схема наладки углов установки передних колес на Lada 2107

Сбалансированные диски, шины с оптимальным давлением воздуха и ровная площадка – это далеко не полный список необходимых условий, когда регулировка развала схождения колес своими руками пройдет без ошибок. Не менее важны, казалось бы, незначительные факторы:

• Отсутствие чрезмерного люфта в узлах передней подвески.
• Нормальный свободный ход рулевого управления.
• Уровень затяжки соединений ходовой части.
• Исправное состояние амортизационной системы.

Чтобы настройка ходовой части была корректной, желательно нагрузить машину: на каждое кресло положить по 60-70 кг, а в багажник – 40-50 кг. Собственно, регулировки можно выполнять и на порожнем авто, но назвать ее точной вряд ли возможно. Геометрия, установленная в документации производителя, выполняется по схеме: кастор – развал – схождение.

Руль выставляется в направлении прямолинейного вектора движения, после чего следует покачать кузов машины со стороны каждого колеса, чтобы выбрать люфты подвески. Перед тем, как приступить к установке своими руками величин развал схождения на автомобиле ВАЗ 2107, нужно проверить уровень горючего в топливном баке, и при необходимости долить до полного состояния. Также не забываем снять декоративные колпаки на дисках.

Необходимые инструменты и оборудование

Для самостоятельной работы по выставлению углов расположения колес следует подготовить:

• Набор гаечных ключей и раздвижные пассатижи.
• Штангенциркуль или измерительная рулетка.
• Бечевка длиной 3 метра с крючками на концах.
• Отвес и деревянные бруски толщиной 22 и 6 мм.

Настраиваем угол кастора

Корректировка кастора всегда предваряет установку углов передних колес

Работы производятся с использованием спецшаблонов, при этом важно учитывать следующие моменты:

• Погрешность угловых показателей кастора между левой и правой стороной авто не должна превышать 30′.
• П-образные шайбы монтируются пазом вниз.

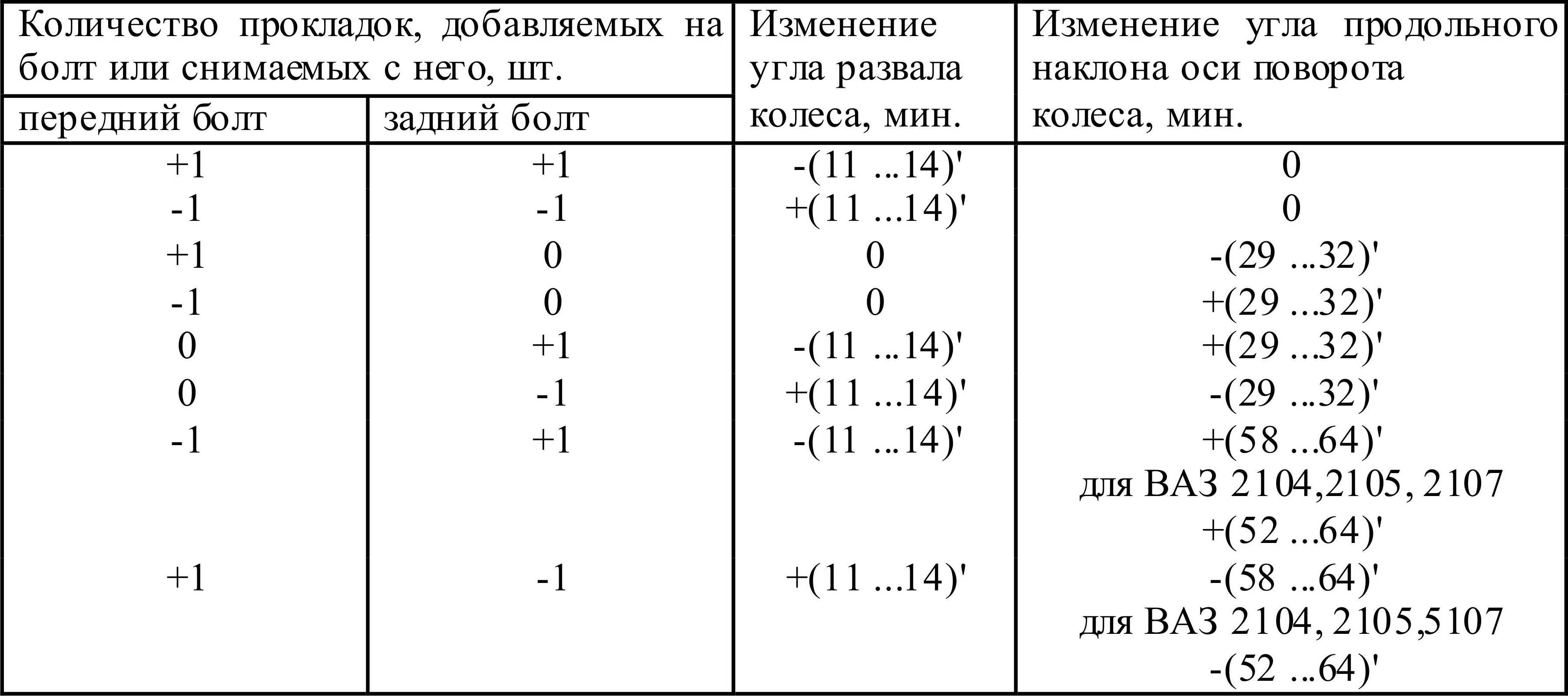

Процедура настройки выполняется методом перестановки шайб на болтах, которые фиксируют нижний рычаг относительно его оси (на торцах). Увеличить угол можно путем установки шайбы на болт, расположенный ближе к салону.

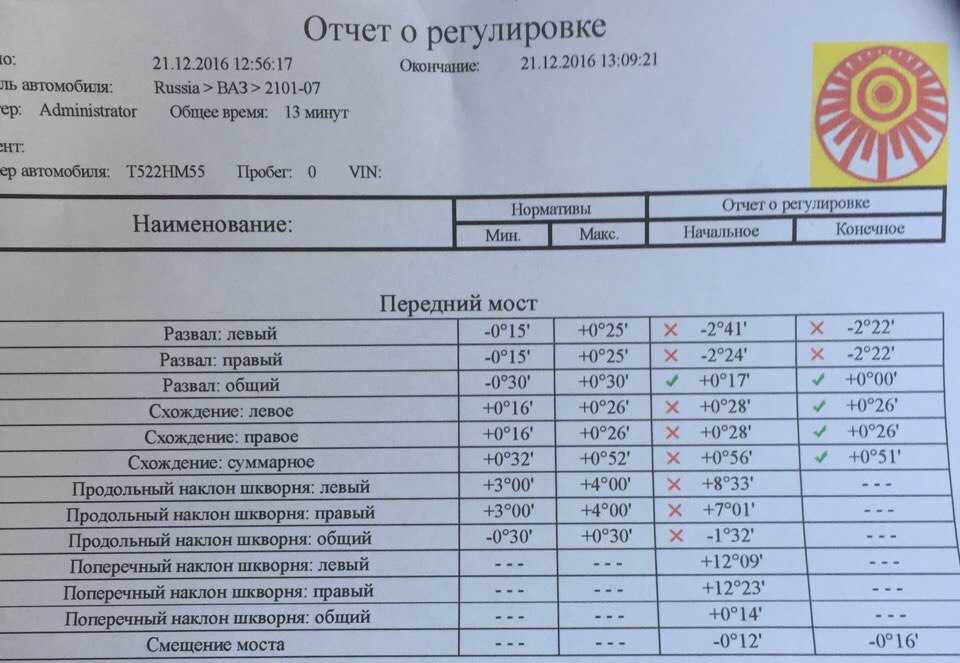

Как отрегулировать развал и схождение, они же углы установки колес на ВАЗ 2101-ВАЗ 2107?

Примечание! Более точную проверку установки колёс необходимо проверять в специализированной мастерской на специально стенде. Но если у вас нет на это средств, то вы практически с таким же успехом можете отрегулировать углы положения колёс, не пользуясь для этого стендом!

А так же при регулировки, обратите особое внимание на элементы подвески, потому что при неисправностях подвески или при обнаружение люфта у большинства её деталей, установка углов колёс ни к чему не приведёт!

Подготовка к регулировки:

1) В начале для более точной регулировки углов колёс, рекомендуется нагрузить автомобиль дополнительным весом в «320 кг». К примеру можно посадить «4-ре» человека в автомобиль и груза около «50 кг».

2) Теперь проверьте сколько топлива находится в топливном баке, если мало то доведите до нормы, потому что бак обязательно должен быть полностью заправлен.

3) Далее проверьте давление в шинах, оно должно быть так же в норме.

Проверка и в то же время регулировка развала и схождения на автомобиле:

Примечание! К сожаление установку угла развал очень трудно произвести самому, потому что вряд ли его удастся должным образом отрегулировать. Но проверить в порядке ли угол развала или же нет можно самостоятельно, чем мы и займёмся!

1) Для проверки развала, сперва сядьте в автомобиль и поверните руль таким образом, чтобы он был направлен строго прямо.

2) Далее выйдите из автомобиля и прожмите подвеску автомобиля, для этого аккуратно за багажник или же лучше всего за бампер на давите с усилием в «40-50 кг», раза «2-3». Эту же операцию проделайте с передним бампером машины.

3) Затем возьмите нить и штангенциркуль и после чего натяните её вертикально как показано на рисунке. А после того как нить будет натянута, штангенциркулем приложите сперва снизу, а затем сверху и вследствие чего вы узнаете развал колеса.

Примечание! Если у вас получится разница между верхней и нижней точкой колеса допустим в «3 мм», то это будет означать то что угол развала равен приблизительно «30’». Угол развала должен быть в пределах «4°30’+20’» – это при нагруженном автомобили и при том условии что в автомобиле находятся «4-ре» человека. А при разгруженном автомобиле, угол развала должен составлять «0°5’+20’»!

4) Теперь для того чтобы проверить схождение, нужно проделать практически то же самое что и при проверки развала, а именно выровнять колёса, по возможности должным образом нагрузить автомобиль и только после этого нужно браться за проверку.

5) Для проверки возьмите в руку необычную нитку с привязанными на обоих её концах крючками. И после чего зацепите одной стороной нитку на начало переднего колеса, а другой стороной на конец заднего, но зацепляйте так чтобы всё было на одном уровне, то есть чтобы нитка шла ровно и не изгибалась.

Примечание! Колея задних колёс чуть уже чем у передних, примерно на «44 мм», поэтому для более точно регулировки приложите брусок толщиной около«22 мм» к заднему колесу и тем самым проведите нить поверх данного бруска!

6) Далее сядьте за руль и поверните рулевое колесо таким образом, чтобы нить коснулась обоих сторон передней покрышки.

7) Затем закрепите нить с противоположной стороны, но только уже на этот раз под заднюю часть колеса подложите два бруска, один из которых будет толщиной «6 мм», а другой «22 мм». Тем самым если эти оба значения сложить, то сумме у нас получается «22+6=28 мм» толщина бруска.

Примечание! После всей проделанной операции проверьте чтобы нить слегка касалась на «1-2 мм» для одного переднего колеса в обоих точках покрышки, если не коснётся то в таком случае отрегулируйте схождение передних колёс!

Для регулировки схождения при помощи двух гаечных ключей, ослабьте хомуты муфты наружной рулевой тяги.

9) А после этого при помощи клещей вида «Кобра», повращайте саму муфту и вследствие чего отрегулируйте длину рулевой тяги, до того пока зазор между нитью и покрышки переднего колеса не придёт в норму.

10) И в завершение затяните стяжные хомуты и эту же самую работу проделайте со вторым колесом и тем самым добейтесь их суммарное схождение было около «2 мм».

Примечание! Эту же самую процедуру по регулировки произведите с колесом, который стоит на противоположной стороне автомобиля. А при повторной проверки схождения, запомните одну вещь, если вы собираетесь делать схождение одного колеса не «1 мм», а допустим «2 мм», то под нить нужно подкладывать брусок «22+12=34 мм», если «1,5 мм» то «22+9=31» соответственно!

Правильное схождение передних колёс у автомобилей «Классического» семейства, является «2-4 мм» на разгруженном автомобиле и «3-5 мм» на загруженном!

Источник

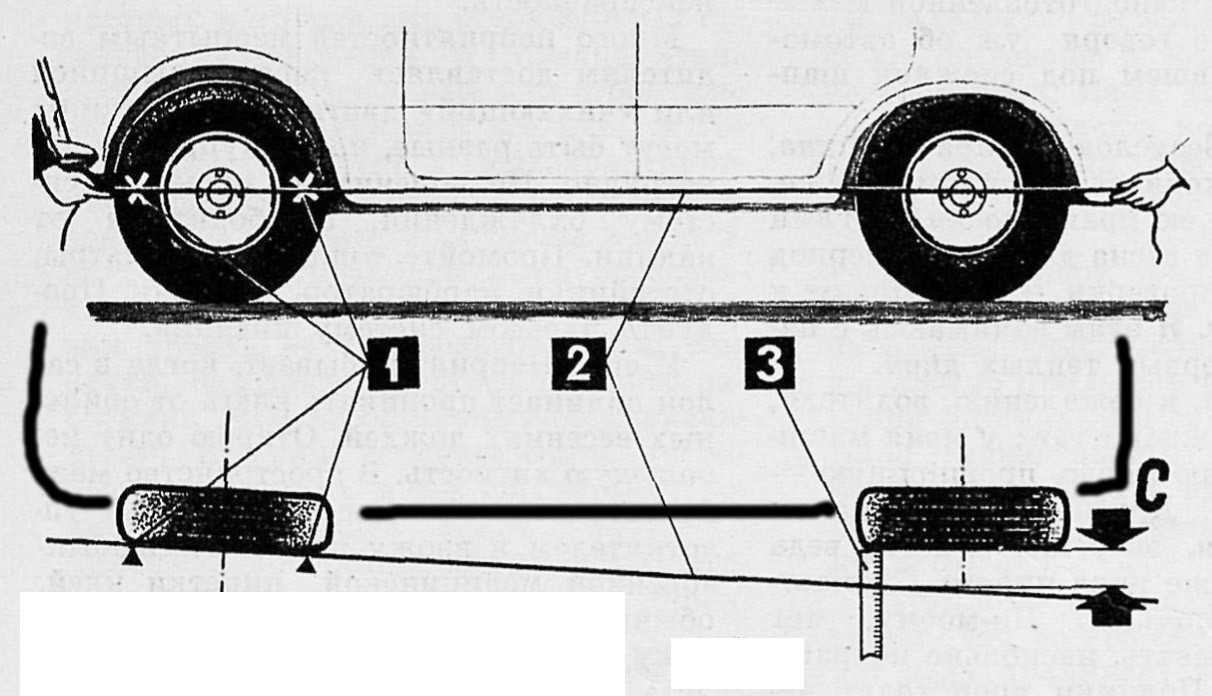

Как происходит регулировка развала схождения на классической ВАЗ 2107 своими руками: основные моменты

• прислонить нить отвеса к верхней боковине покрышки;
• измерить величину от нити до обода диска в верхней и нижней точках;
• найти разность полученных величин (3 мм соответствуют 30′).

Изменение угла развала возможно путем установки/демонтажа шайб одновременно на двух болтах, закрученных радиально в ось нижнего рычага. Установив или убрав по одной пластине толщиной 0,5 мм, исследуемый угол уменьшится/увеличится на 7-9′.

Замечание! При изменении развала налаженный «сход» сбивается, а угол кастора остается неизменным.

Схождение, выступающее как отклонение вектора вращения покрышки от вектора прямолинейного движения, составляет 2-4 мм в условиях полной загрузки и 3-5 мм – в свободном от груза состоянии. После наладки развала регулировке схождения на ВАЗ 2107 своими руками должен предшествовать замер фактических значений с помощью нити с двумя крючками:

• зафиксировать руль;
• натянуть измерительную нить, зацепив крючки за внутренние обода переднего и заднего дисков, леска монтируется на уровне передней и задней осей;
• между ближней к передней оси боковой частью задней покрышки и нитью положить плитку толщиной 28, 31, 34, 37, что соответствует величине схождения 2, 3, 4, 5 мм.

Если натянутая веревка полностью не касается передней покрышки или достаточно далеко отстоит от задней шины, необходимо осуществить подналадку схождения. Производится процедура с помощью муфт рулевых тяг:

• ослабить фиксирующие элементы на муфте тяги рулевого управления, пользуясь ключами на «13»;
• отворачиванием/заворачиванием муфты обеспечить требуемую величину схождения;
• затянуть стяжки наконечников.

Самостоятельная регулировка

Сперва необходимо установить автомобиль на ровную поверхность, чтобы колеса стояли прямо. После этого нужно приготовить все инструменты и приспособления для выбранного способа выполнения процедуры.

С применением нити

В таком случае понадобится штангенциркуль, нить и грузик. Этапы самостоятельного ремонта:

1. Нить с грузом на одном конце следует закрепить таким образом, чтобы она свисала вниз ровно по центральной оси колеса. Далее при помощи штангенциркуля требуется отмерить расстояние от нити до конца обода в верхнем направлении и нижнем. Разница между проведенными замерами как раз будет развалом. Если нет штангенциркуля, то подойдет линейка, но точность будет несколько ниже. Значение разницы в замерах не более 4 мм для заднеприводного автомобиля ВАЗ-2107 является нормальным. Для машины с передним приводом разница должна быть меньше 1 мм.
2. Если требуется регулировка, то нужно ослабить крепления поворотного кулака и подвинуть его в нужном направлении. После этого закрепить все гайки обратно.
3. Чтобы проконтролировать выполнение установки, рекомендуется замерять разницу таким же образом, только при повернутых колесах сначала в одном, а потом в другом направлении.

После этого следует приступить к настройкам параметра схождения:

1. Требуется закрепить нитку уже на передних и задних колесах таким образом, чтобы она прошла по центральной оси, но уже горизонтально. На «семерке» будут мешать подкрылки, которые нужно заранее снять перед началом работ.
2. Поскольку классические модели производителя почти все обладают более узкой задней колеей колес, то для регулировки нужно под нитку положить приготовленный брусок толщиной 22 мм. Далее при помощи проворачивания руля нужно сделать так, чтобы нить коснулась передней шины как спереди, так и сзади. Если все получилось, то регулировка не требуется.
3. Потом нужно будет провести такие же действия с другой стороны автомобиля. Однако здесь уже необходимо использовать оба приготовленных бруска: на 22 и 6 мм сразу. После этого также требуется проверить факт касания нитью передней и задней частей колесного диска.

Использование бруска

С применением линейки

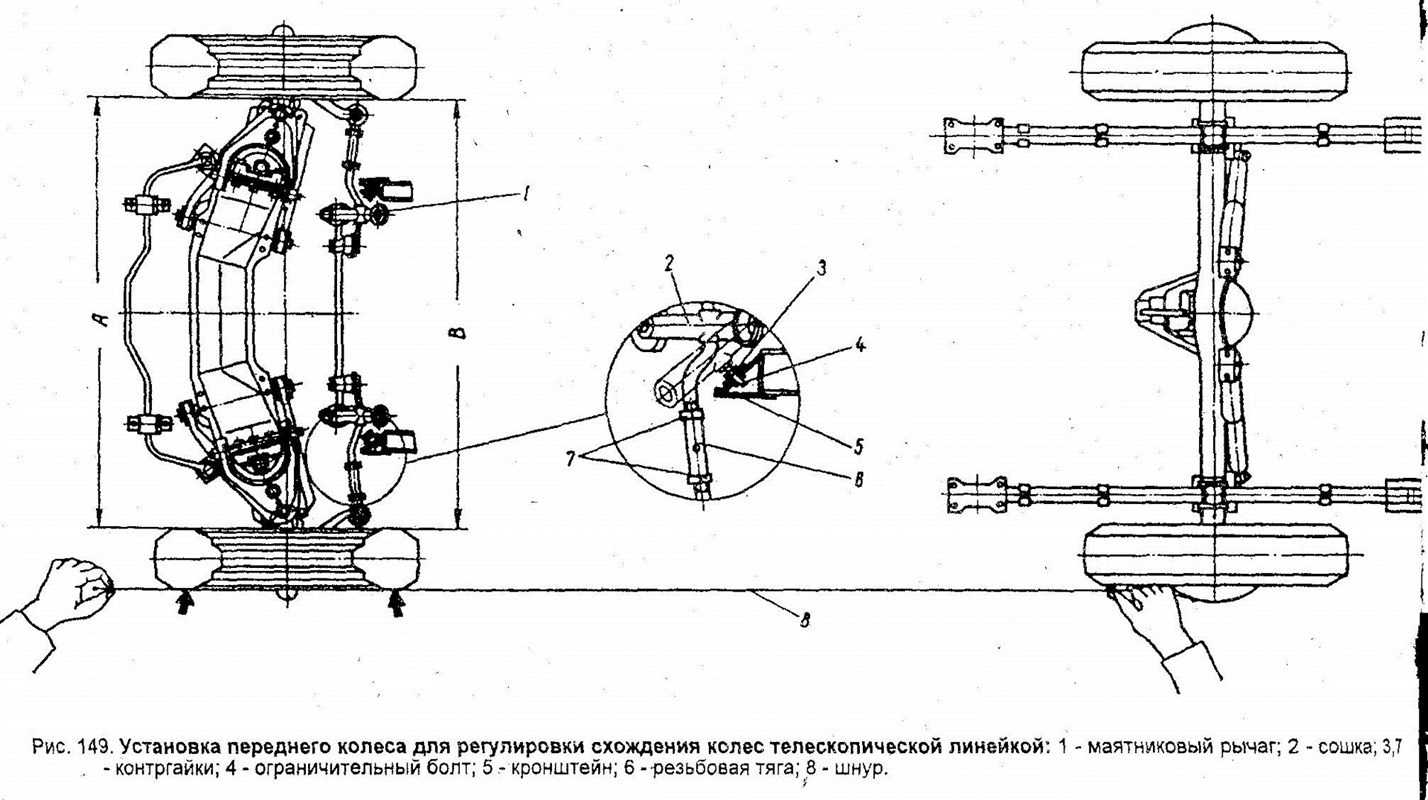

Второй метод является альтернативой натяжению нити. В этом случае требуется специальная линейка, которая должна соответствовать следующим показателям:

• выполнена из трубы овального профиля;
• чтобы проводить регулировку на различных автомобилях, к устройству привариваются передние штоки амортизатора. Все действия производятся обычными ключами на 10 мм;
• второй конец линейки должен быть неподвижен;
• второй конец имеет специальный штырь с прорезью. Это делается для того, чтобы он не соскакивал с колесного диска;
• вторая сторона этого штыря является подвижной.

Специальная линейка для регулировки

Сам процесс регулировки схождения проходит так:

1. В идеале вся процедура должна производиться на специальной яме. От центра колеса в обе стороны на самих покрышках делаются две отметки.
2. После этого нужно измерить по меткам расстояние по ободу обоих колес.
3. Таким же образом процедуру следует провести и с передними колесами. После этого останется определить разницу показателей и установить колеса в соответствии со специальными значениями для ВАЗ-2107.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Вариант 4

Вариант со спортивными амбициями: всё в «минус»», за исключением кастера. Автомобиль с такими настройками повороты проходит увереннее и быстрее, как и маневр «переставка». Отсюда и лучший результат.

Итак, есть масса простых и весьма эффективных способов менять характер автомобиля, не прибегая к дорогостоящим заменам узлов и деталей. Главное, не пренебрегать регулировками — зачастую они оказываются очень важными. Какому из вариантов отдать предпочтение? Для большинства приемлемым окажется второй. Он наиболее логичен для повседневной езды, причем как с частичной, так и с полной нагрузкой. Надо лишь учитывать, что, увеличивая продольный наклон стойки, вы не только улучшаете поведение машины, но и повышаете стабилизирующее (возвратное) усилие на руле. Последний, наиболее «быстрый» вариант настройки больше подходит околоспортивной публике, любящей поимпровизировать с автомобилем. Отдавая предпочтение данным регулировкам, надо учитывать, что с увеличением нагрузки значения углов схождения и развала будут возрастать и могут выйти за допустимые рамки.

Развал схождение без посторонней помощи

Откорректировать развал схождение можно и без посторонней помощи. Для этого достаточно иметь гараж, оснащённый смотровой ямой и комплект вполне доступных инструментов и материалов. Обязательное условие: пол гаража должен быть ровным и строго горизонтальным (что случается далеко не всегда). Из инструментов и материалов потребуются:

• мел;
• отвес;
• линейка;
• ключи на 13 и 19.

Чтобы регулировка развала схождения не оказалась напрасной тратой времени, перед началом работы нужно убедиться в том, что все детали подвески исправны и не имеют дефектов. Помимо прочего, следует проверить соответствие давления воздуха в шинах номинальному.

Таблица: давление воздуха в шинах ВАЗ 2107 для разных сезонов и размеров колёс, кг/см 3

Размер	Летом	Зимой
Передний мост	Задний мост	Передний мост	Задний мост
165/80R13	1,6	1,9	1,7	2,1
175/70R13	1,7	2,0	1,7	2,2

Подготовка к регулировке

Перед регулировкой следует устранить:

• осевое и радиальное биение шин;
• люфт в подшипниках ступиц;
• люфт в верхних шаровых опорах.

Видео: один из способов настройки развала схождения

Передние колёса

Регулирование развала и схождения касается, прежде всего, передних колёс.

Развал

Угол развала передних колёс регулируется в такой последовательности:

1. Машину устанавливают на ровной поверхности. Передние колёса при этом должны стоять ровно.

Для измерения угла развала колёс машину устанавливают на ровной поверхности, передние колёса при этом должны стоять ровно

Чтобы получить более точные результаты измерений, перемещают машину так, чтобы колёса повернулись на 90° и замеры повторяют

Если требуется регулировка, необходимо:

1. Демонтировать колесо.
2. Послабить соединение кронштейна стойки амортизатора и поворотного кулака ключом на 19.
3. В зависимости от результатов замеров, сместить поворотный кулак внутрь или наружу.

Закончив выполнение регулировок, нужно собрать все демонтированные детали и сделать контрольные замеры. При регулировке развала переднеприводного автомобиля допускается погрешность +1/-1 мм, для заднеприводной машины этот показатель составляет +1/+3 мм. Если с первого раза не удалось получить требуемый результат, процедуру повторяют.

Схождение

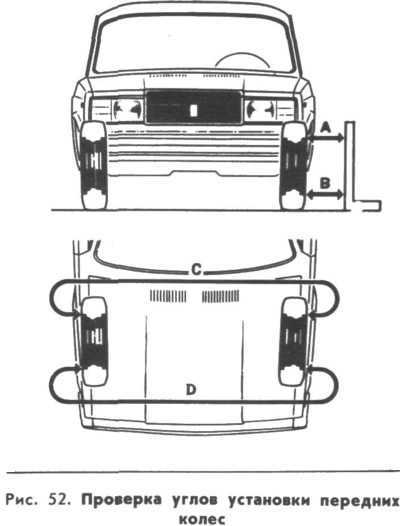

Самостоятельная регулировка схождения выполняется следующим образом:

1. Чтобы колёса при регулировке могли свободно вращаться, поверхность под ними обрабатывается мыльным раствором.

Если необходимо убедиться в том, что суммарное схождение составляет 2 мм, нужно выполнить следующие шаги:

Если после проделанных манипуляций леска слегка касается двух крайних точек переднего колеса, схождение составляет 1 мм, т. е. суммарное схождение будет равно 2 мм. Для получения других показателей схождения необходимо проделать то же самое, но с иными размерами подложки, например:

• схождение 1,5 мм (суммарное — 3 мм) соответствует ширине подложки 31 мм (22+9 мм);
• 2 мм (4 мм) — 34 мм (22 + 12 мм).

Видео: когда регулировка развала схождения необходима

Задние колёса

Развал задних колёс регулируется реже, но игнорировать это действие полностью не рекомендуется, т. к. задние колёса также устанавливаются под определённым углом. Причиной неправильного развала задних колёс чаще всего служит деформация какого-либо элемента конструкции заднего моста, поэтому для установки правильных углов развала бывает достаточно устранить такие деформации или заменить изношенные детали.

Два высших образования. Основной вид деятельности — фриланс-копирайтинг. Пишу на разные темы, которые интересуют меня самого, стараюсь вкладывать в тексты собственные знания и опыт.

Если на ВАЗ 2107 ремонтировалась ходовая часть или рулевое управление, то после этого необходимо выполнить развал-схождение. Также это действо нужно проводить с некоторой периодичностью, так как езда по плохим дорогам тоже приводит к сбиванию точных настроек. Итак, как отрегулировать схождение колес на ВАЗ 2107 своими силами?

Зачем нужна регулировка

Развал-схождение для машин отечественного производства рекомендуется проверять и регулировать каждые 10–15 тыс. км. пробега. Обусловлено это тем, что даже в исправной подвеске за такой километраж на дорогах с плохим качеством покрытия параметры могут довольно сильно измениться, а это отразится на управляемости. Одной из распространённых причин, по которой сбиваются УУК, является попадание колеса в яму на скорости. Поэтому может потребоваться даже внеплановая проверка. Кроме этого, процедура необходима в таких случаях:

• если менялись рулевые наконечники, рычаги либо сайлентблоки;
• в случае изменения штатного клиренса;
• при уводе автомобиля в сторону;
• если шины имеют сильный износ;
• когда руль не самовозвращается после прохождения поворота.

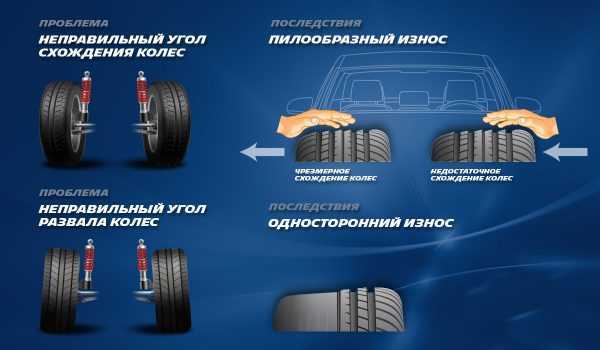

Что такое развал

Развал — угол наклона колёс относительно дорожной поверхности. Параметр может быть отрицательным или положительным. Если колесо верхней частью завалено к центру автомобиля, то угол принимает отрицательное значение, а при завале наружу — положительное. При больших отличиях параметра от заводских величин, шины будут быстро стираться.

Что такое схождение

Под схождением подразумевается разница расстояний между передними и задними точками передних колёс. Измеряется параметр в миллиметрах либо градусах/минутах, также бывает положительным или отрицательным. При положительном значении передние части колёс находятся ближе друг к другу, чем задние, а при отрицательном наоборот. Если колёса расположены другу к другу параллельно, схождение считается нулевым.

Видео: когда нужно делать развал-схождение

Что такое кастер

Кастером (кастором) принято называть угол, на который наклонена ось поворота колеса. Правильная регулировка параметра обеспечивает стабилизацию колёс во время движения машины по прямой.

Таблица: углы установки передних колёс на «Жигулях» шестой модели

Регулируемый параметр	Значение угла (значения на автомобиле без нагрузки)
угол продольного наклона оси поворота	4°+30′ (3°+30′)
угол развала колёс	0°30’+20′ (0°5’+20′)
угол схождение колёс	2–4 (3–5) мм

Как проявляется неправильно установленный развал-схождение

Симптомов, указывающих на нарушение установки углов колёс не так уж много и сводятся они, как правило, к отсутствию устойчивости автомобиля, неправильному положению руля или чрезмерному износу резины.

Неустойчивость на дороге

Если машина при езде по прямой ведёт себя неустойчиво (тянет в сторону или «плавает» при попадании колесом в выбоину), внимание следует обратить на такие моменты:

1. Проверить, влияют ли передние покрышки на увод, даже если установлена новая резина. Для этого меняют колёса передней оси местами. Если транспортное средство будет отклоняться в другую сторону, то дело в покрышках. Проблема в этом случае обусловлена качеством изготовления резины.
2. Не повреждена ли балка заднего моста ВАЗовской «шестёрки».

Неровное положение руля при езде по прямой

Рулевое колесо может стоять неровно по нескольким причинам:

1. В механизме рулевого управления значительный люфт, который возможен как из-за проблем с рулевым редуктором, так и с рулевой трапецией, маятником или другими элементами.

Повышенный износ шин

Протектор покрышек может быстро стираться при разбалансировке колёс либо при неправильно отрегулированных углах развала и схождения. Поэтому прежде всего, нужно проверить и, если требуется, выполнить балансировку. Что касается УУК, то, потому как изношены шины иногда можно определить, какие именно параметры подвески нуждаются в настройке. Если на ВАЗ 2106 выставлен неправильно угол развала, то шина будет иметь чрезмерный износ с внешней или внутренней стороны. При излишне положительном развале, больше будет стираться внешняя часть резины. При отрицательном развале — внутренняя. При неправильных установках схождения покрышка стирается неравномерно, что приводит к появлению на ней заусенцев (ёлочки), которые легко ощущаются руками. Если провести рукой по протектору от наружной стороны шины к внутренней, при этом будут ощущаться заусенцы, то угол схождения недостаточный, а если от внутренней к внешней — слишком большой. Более точно определить, сбились значения УУК или нет, можно только во время диагностики.

Самостоятельная регулировка развал-схождения на ВАЗ 2106

Подготовительные работы

Для проведения регулировочных работ автомобиль потребуется загнать на ровную горизонтальную поверхность. Если такой возможности нет, то для установки колёс по горизонтали под них помещают подкладки. Перед диагностикой необходимо проверить:

• давление в шинах;
• работоспособность демпферов;
• люфт руля;
• зазор в ступичных подшипниках и шарнирах передней подвески.

Если во время подготовки будут обнаружены неисправности подвески, устраняем их. Машина должна оснащаться дисками и шинами одинаковой размерности. На ВАЗ 2106 нужно выставить давление в шинах согласно следующим значениям: 1,6 кгс/см² спереди и 1,9 кгс/см² сзади, что также зависит от установленной резины.

Размер шин	Давление в шинах МПа (кгс/см²)
передние колёса	задние колёса
165/80R13	1.6	1.9
175/70R13	1.7	2.0
165/70R13	1.8	2.1

Проверять и устанавливать углы рекомендуется при загрузке автомобиля: в середине багажного отделения нужно поместить груз 40 кг, а на каждом из четырёх сидений по 70 кг. Руль необходимо установить в среднее положение, что будет соответствовать прямолинейному движению машины.

Регулировка кастора

Кастор регулируется следующим образом:

1. Изготавливаем приспособление из куска металла толщиной 3 мм, в соответствии с приведённым рисунком. Приспособление будем использовать с отвесом.

Для установки кастора заворачиваем гайки на шаровых опорах настолько, чтобы их грани расположились перпендикулярно продольной плоскости машины, а затем прикладываем шаблон

Регулировка развала

Чтобы измерить и выставить развал, нужно подготовить такие инструменты:

• ключ на 19;
• регулировочные шайбы;
• отвес (нить с грузом);
• линейка.

Процедуру выполняем следующим образом:

1. Покачиваем несколько раз перед и зад автомобиля за бампер.
2. Подвешиваем отвес, зафиксировав его в верхней точке колеса либо на крыле.
3. Линейкой определяем расстояние между шнурком и диском в верхней (а) и нижней (b) части.

Проверак развала: 1 — поперечина; 2 — регулировочные шайбы; 3 — нижний рычаг; 4 — отвес; 5 — шина колеса; 6 — верхний рычаг; а и b — расстояния от нити до закраин обода

Регулировка схождения

Схождение устанавливается при помощи следующих материалов и инструментов:

• линейка;
• нить;
• проволока;
• ключи на 13;
• клещи.

Из проволоки делаем крючки и привязываем к ним нить. В остальном процедура состоит из следующих действий:

1. Нить натягиваем таким образом, чтобы на переднем колесе она касалась точек 1 (спереди шнурок фиксируем крючком за протектор), а сзади её держал помощник.

Определение схождения колёс: 1 — точки равного биения; 2 — шнур; 3 — линейка; с — расстояние от шнура до передней части боковины покрышки заднего колеса

Видео: развал-схождение своими руками на примере ВАЗ 2121

Я тут решил схождение настроить.В конце будет теория.Взял я леску и отрезал пластинки и сделал их острым уголком.

Привезал к уголкам леску.

Это что бы был зацеп за протектор.

Взял мягкую пружинку и соединил две лески с уголками.

Далее изготовил из бруска два бруска, один 22мм второй 6мм.

В итоге получилась вот такая конструкция.

Для выполнения работы по проверке схождения колес, используем прочную нить с привязанными на концах крючками. Зацепляем крючки за протектор на уровне осей задних и передних колес. Так как колея задних колес меньше колеи передних на 44 мм, подкладываем под нить к боковине каждого заднего колеса брусок толщиной 22 мм.

Устанавливаем рулевое колесо в такое положение, чтобы нить коснулась боковины шины переднего колеса в диаметрально противоположных точках.

Закрепляем нить на протекторах с противоположной стороны ВАЗ 2107 и под нить на боковину заднего колеса подкладываем брусок толщиной 6 мм.

Достаточно часто, закончив ремонт передней подвески ВАЗ 2107, автомастер сообщает владельцу машины, что нужно бы проверить и подкорректировать развал схождение. Этот вид регулировки является одним из наиболее важных, т. к. от него зависит долговечность автомобильных шин и степень устойчивости транспортного средства на дороге, а значит и безопасность движения. Регулировка развала схождения чаще относится к отечественным автомобилям, т. к. конструкция подвески современных иномарок, как правило, не допускает изменения углов установки колёс. Исправление развала или схождения может иметь смысл для иномарки только после серьёзного ДТП или замены таких деталей, как амортизаторы или пружины.

От правильного развала схождения зависит долговечность автомобильных шин и степень устойчивости транспортного средства на дороге
