Замена датчика фаз на автомобилях лада калина, приора и гранта (16 клапанов): подробная инструкция

Датчик фаз на ВАЗ на Лада Калина

Автомобили семейства ВАЗ оснащают бензиновыми четырехцилиндровыми инжекторными двигателями мощностью от 80 до 120 лошадиных сил. Двигатели различаются объемом и мощностью, типом головки блока цилиндров (8-ми и 16-клапанные) и электронными блоками управления (ЭБУ).

Для чего необходим датчик фазы

Первые инжекторные моторы не были оборудованы датчиком фаз. ЭБУ получал все необходимые сигналы с датчика положения коленчатого вала (ДПКВ). Когда коленчатый вал оказывался в положении впрыска топлива в один из цилиндров, ЭБУ получал сигнал и открывал форсунки. Топливо впрыскивалось в общий впускной коллектор, где смешиваясь с воздухом, превращалось в топливовоздушную смесь. После чего клапана соответствующего цилиндра открывались и он втягивал в себя готовую смесь. Машины с такой системой питания оказались экономичней и мощней, чем карбюраторные, за счет более точного дозирования топливовоздушной смеси. Введение стандарта Евро-0 потребовало от автопроизводителей кардинально изменить систему подготовки и подачи топливовоздушной смеси. Это удалось сделать с помощью разделенного впрыска топлива.

Для того чтобы перейти на такой впрыск, необходимо было не только отслеживать показания ДПКВ, но и определять начало работы первого цилиндра. Ведь за четыре такта работы двигателя коленчатый вал совершает два оборота, поэтому определить, какой из цилиндров сейчас работает, без дополнительных датчиков невозможно. Поэтому на распределительный вал, отвечающий за фазы газораспределения и порядок работы цилиндров, установили датчик, который подавал сигнал о начале работы первого цилиндра.

Где установлен датчик фаз

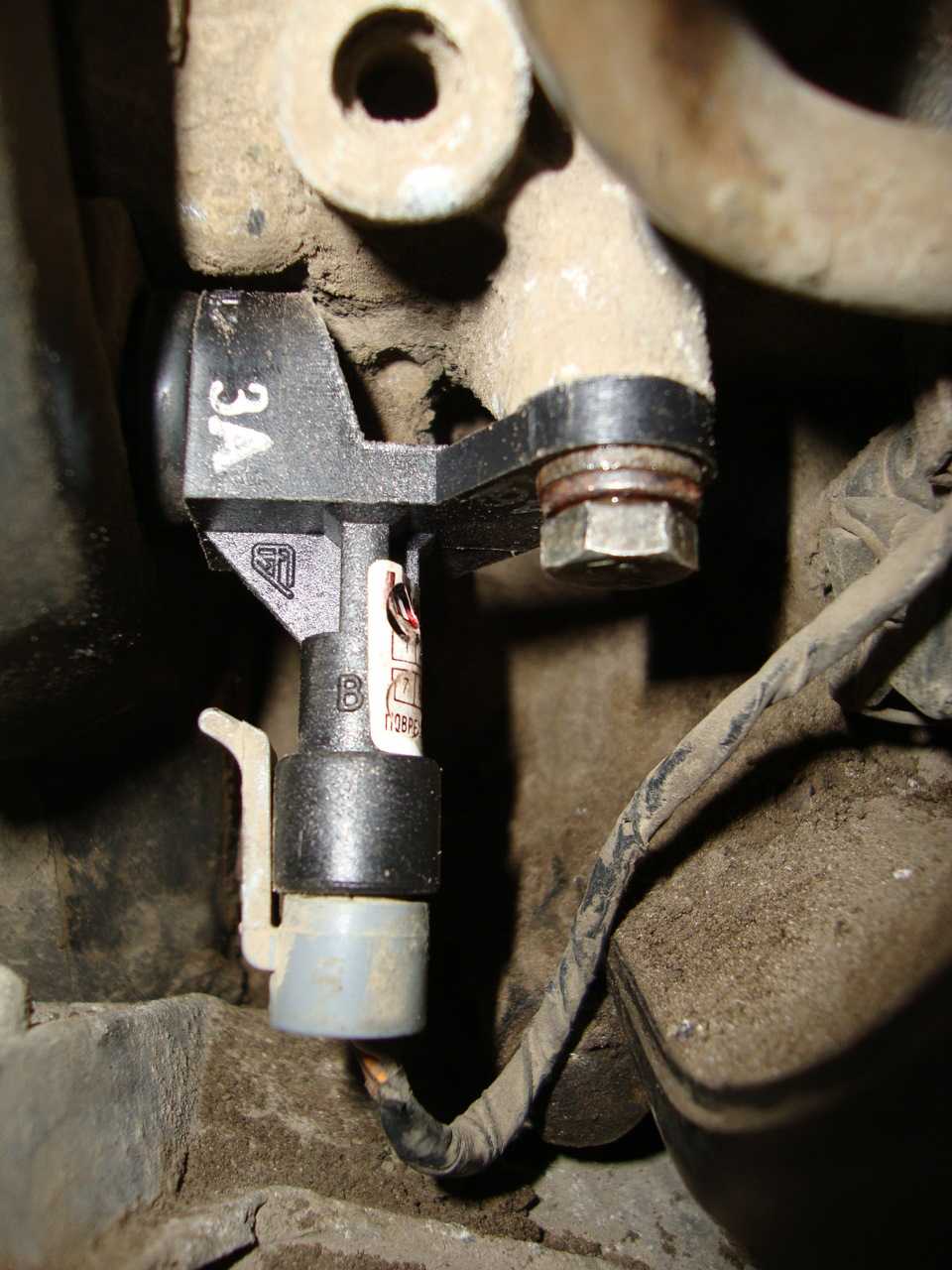

На 8-клапанных моторах датчик фазы расположен сверху двигателя, на торце головки блока цилиндров (ГБЦ) со стороны маслоналивного отверстия. На 16-клапанных двигателях датчик установлен в верхней части ГБЦ, с обратной стороны ремня газораспределительного механизма (ГРМ).

Диагностика датчика фаз

Если автомобиль неожиданно потерял мощность и приемистость, возрос расход топлива или загорелся сигнал неисправности мотора (Check), необходимо провести комплексную проверку двигателя. Методика такой проверки описана в статье (Диагностика инжектора).

Для диагностики датчика фаз сделайте следующее:

Снимите разъем с датчика и осмотрите контакты. Это удобно сделать с помощью стоматологического зеркала и фонарика. Если они окислены, очистите их, вставьте разъем в датчик и заведите двигатель, возможно, это устранит проблему.

Замена датчика фазы Калины + Видео

На 8-клапанных моторах замена датчика не вызывает трудностей. Для этого понадобится небольшой ключ-трещотка с головкой на 10. Снимите клемму аккумулятора (если этого не сделать, сигнал неисправности двигателя не погаснет), затем вытащите разъем и выкрутите 2 болта крепления. Извлеките датчик, вставьте новый, вкрутите болты и подключите разъем. Через 10 минут подключите аккумулятор.

На 16-клапанном моторе замена датчика сопряжена с рядом трудностей. Датчик расположен в очень неудобном месте, поэтому выкрутить болты крепления можно или рожковым ключом на «10» или маленькой трещеткой с короткими удлинителем и соответствующей насадкой. Выкручивая болты, необходимо внимательно следить за тем, чтобы шайба или датчик не упали в генератор. Установку датчика проводите в обратном порядке.

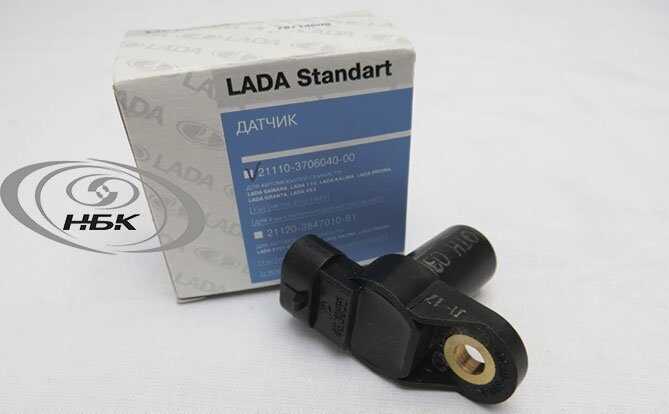

Выбор датчика фаз для Калины

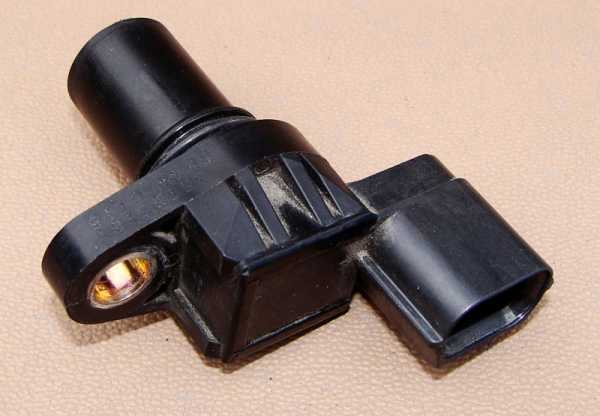

Датчик фазы для 8-клапанного мотора отличается от предназначенного для 16-клапанного двигателя. Некоторые автоэлектрики устанавливают на 16-клапанник датчики для 8-клапанника и мотор работает. Разница между этими датчиками в размере и форме разъема.

Также встречаются датчики фаз для 8-клапанного мотора, у которых отсутствует прорезь под сигнальный диск. Такие датчики невозможно установить на 16-клапанный двигатель, потому что они работают не с сигнальным диском, а штырьком, установленным на торце распределительного вала.

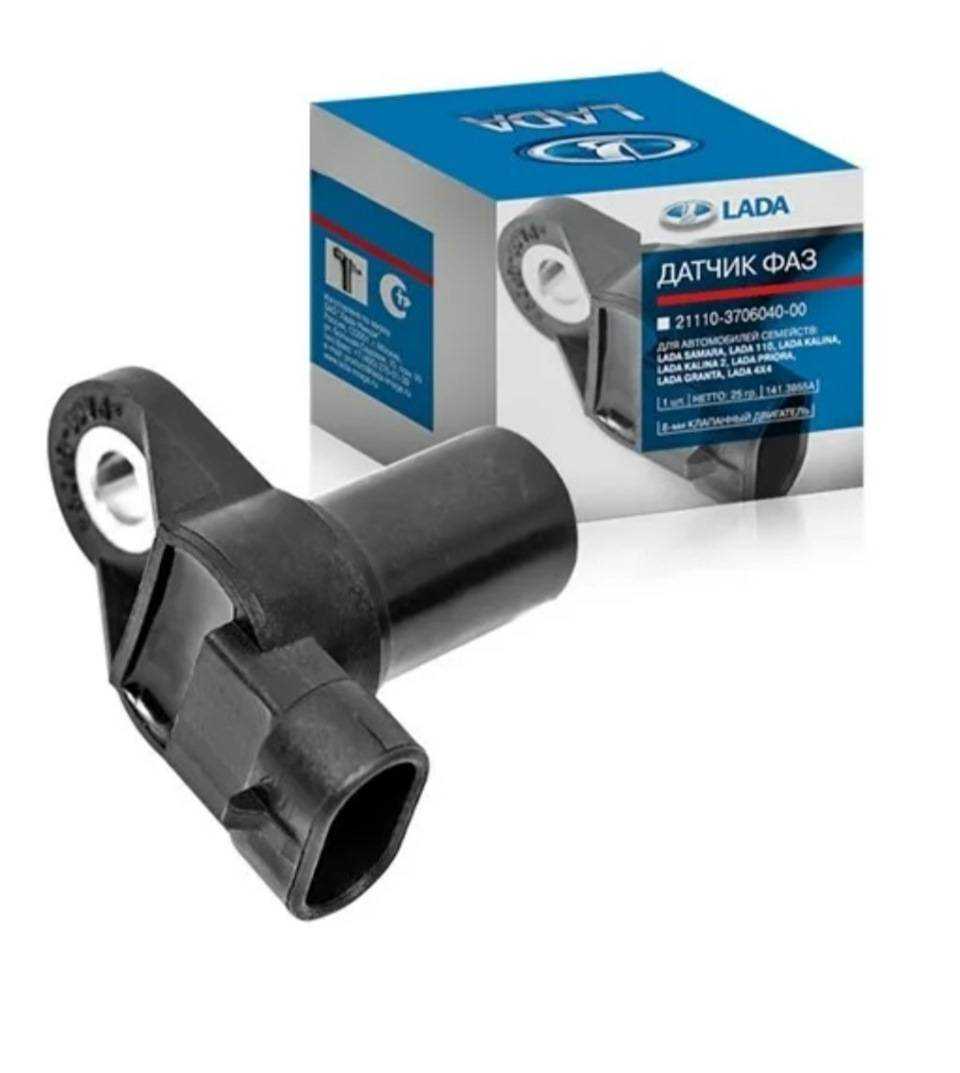

Чтобы избежать ненужной подгонки, приобретайте тот датчик, который соответствует типу мотора. Несмотря на то, что производители присваивают датчикам различную маркировку, номер, прописанный в каталоге оригинальных запчастей ВАЗ Калина неизменен. 8-клапанному мотору соответствует каталожный номер 21110370604000, а 16-клапанному 21120370604000. Эти же датчики применяются на автомобилях ВАЗ моделей 2108 – 2115,  Ларгус, Гранта, Приора, 4х4. Если вам предложат датчик фазы для Приоры или 2110, убедитесь, что он подходит по типу двигателя (8 или 16 клапанов) и смело устанавливайте на автомобиль.

Причины и признаки неисправности

Определить, что датчик фаз на ВАЗ 2114 вышел из строя, можно по следующим сбоям в работе автомобиля:

• Значительно увеличился расход бензина;
• Ухудшилась динамика разгона четырнадцатой, в работе мотора на холостом ходу наблюдаются провалы;
• Мотор троит на холостом ходу;

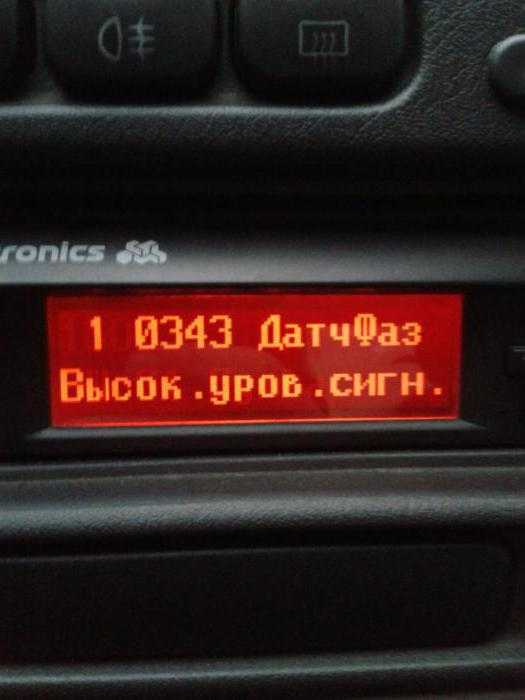

• На экране бортового компьютера высвечиваются ошибки № 0343 и 0340, которые свидетельствуют о том, что ДФ неисправен и ЭБУ работает в аварийном режиме.

Причину, из-за которой датчик фаз вышел из строя, можно определить лишь после демонтажа и визуального осмотра устройства, в некоторых случаях – после его диагностики. Как правило, основные причины поломки ДФ следующие:

• На внутренней схеме ДФ произошло короткое замыкание;
• Механические повреждения ушек крепления устройства, из-за которых корпус сместился в посадочном гнезде;
• Поломался зубчатый диск на импульсном преобразователе сигнала;
• ДФ повредился из-за повышенной температуры движка.

Датчик ФАЗ

При поломке устройства ЭБУ начинает работать исключительно на показаниях датчика коленвала. В таком режиме работы невозможно осуществление фазированного впрыска топлива, в результате чего мозги четырнадцатой переводят движок на парный впрыск, следствием которого и является перерасход бензина и ухудшение динамика разгона.

Ремонт устройства в большинстве случаев не является целесообразным, поскольку однажды вышедший из строя ДФ вряд ли будет нормально работать в дальнейшем.

Благо, стоимость ДФ невелика – цена на новое устройство составляет 400-600 руб., в зависимости от производителя (цены актуальны и для датчиков на  ВАЗ 2115).

Особенности при диагностике

При возникновении первых подозрений, рекомендуется приступить к тщательному осмотру. Если вам это не под силу, рекомендуется обратиться к профессионалам своего дела.

Первое, что нужно сделать – выяснить первичную причину поломки. Их может быть несколько:

• в схеме случилось короткое замыкание;
• температура силового узла поднимается;
• диск зубчатого типа сломан или поврежден;
• крепежные ушки повреждены;
• датчик фаз Калина 8 кл или 16 кл смещен.

Если загорается «Чек», которые выдает одну из двух ошибок – 0340, 0343, то вина точно лежит на устройстве фаз. Возможно, причина в соединениях.

Замена датчика фазы на Ладе Калине своими руками

Первым делом немного об инструменте, который понадобится для выполнения данного вида ремонта. К счастью, здесь можно обойтись одним только ключом на 10. Но лучше всего использовать именно головку с воротком, а еще удобнее — трещотку. Просто обычным ключом делать это будет довольно неудобно.

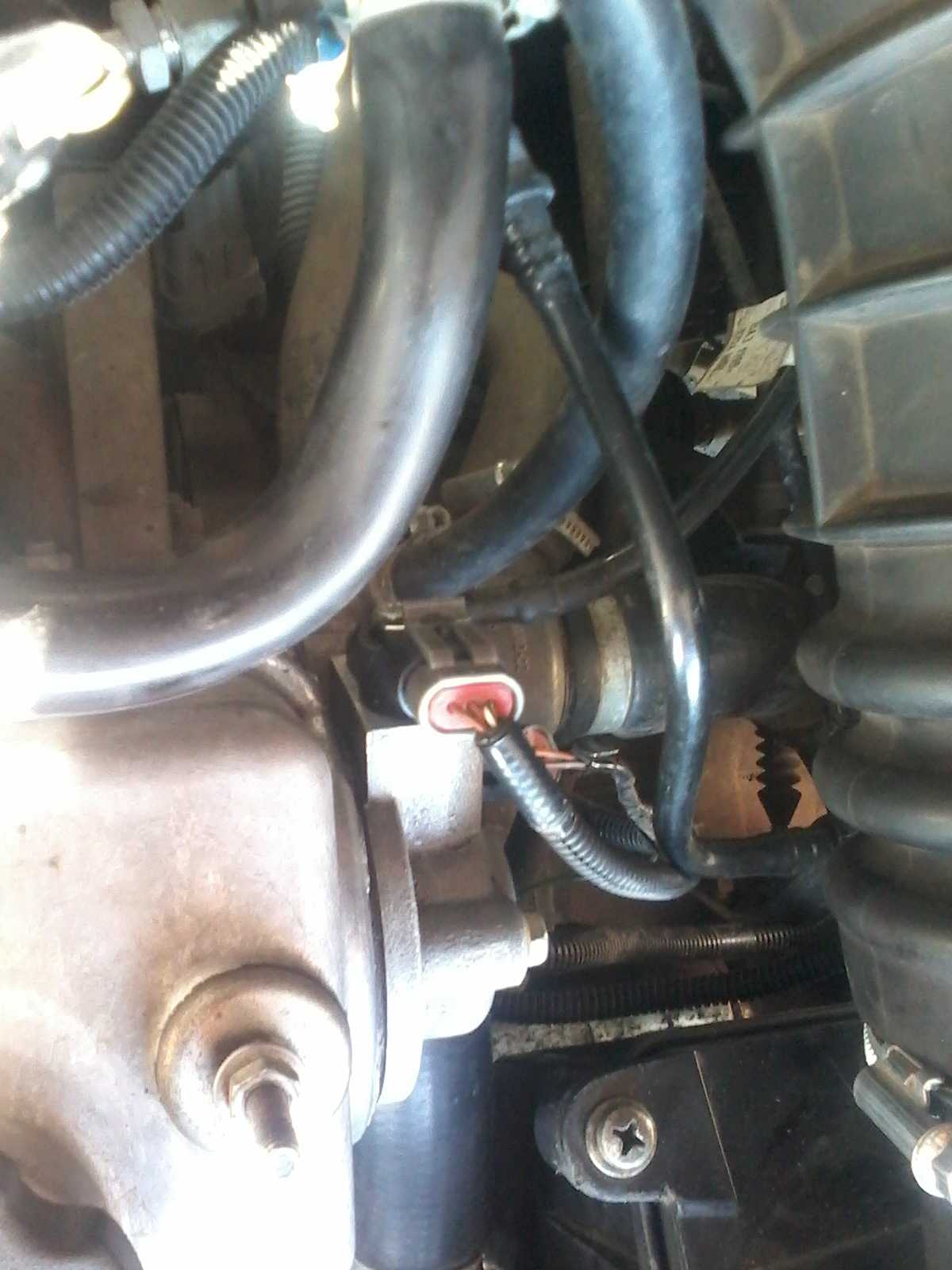

Наглядно сначала стоит показать, где все это находится:

Итак, сначала нужно будет отсоединить штекер питания, предварительно отжав пластиковый фиксатор, немного приподняв его вверх:

После чего трещоткой откручиваем болт крепления датчика фаз Калины:

И теперь можно свободно его вынимать, потянув в сторону лобового стекла:

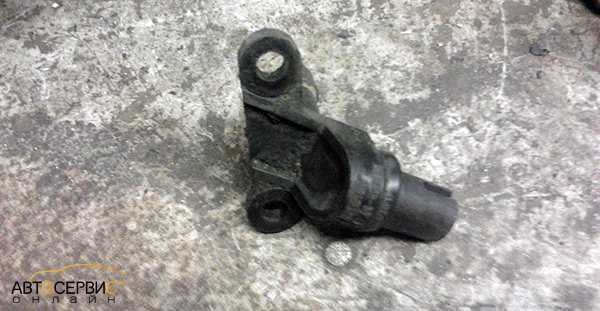

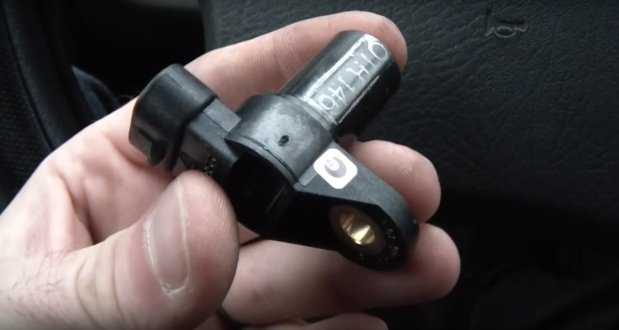

А вот так выглядит данная деталь, снятая с автомобиля:

После этого выполняем замену датчика распредвала и ставим новый на прежнее место. Сложностей в процессе работы нет абсолютно никаких.

Цена его в розничной продаже составляет от 250 до 300 рублей, в зависимости от того, где вы будете его покупать. Конечно, выходит из строя эта деталь на Калине довольно редко, но все же данная инструкция никому не помешает.

О так называемом датчике фаз на Калине с 8-кл. мотором 1,6 л. Пробег 180 тыс. Мотор в полном порядке. Загорелся сигнал о неисправности именно этого датчика (более неполадок тестер не обнаружил). Сначала CHECK гас спустя 10-15-20 мин. езды.Затем это время удлинилось до получаса, часа. Но всё-же — гас. Сейчас не гаснет совсем. Езжу так около двух-трёх месяцев. А диагностику провёл только вчера. Почему ? Машина поехала! Динамика явно улучшилась на всех (. ) режимах. Расход топлива снизился с 8,3 до 8,0 литров. Режим езды стандартный, не меняется из года в год. Понятно, что сейчас ближе к лету, и расход должен подупасть. Но по физике дела — динамика если у может улучшиться, то действительно за счёт увеличения расхода топлива. Справка: никогда средний (многомесячный) расход не падал ниже 8 л. Что за дежурные режимы такие, которые по факту, вроде, лучше штатного? Приятель, прекрасный моторист, правда по судовым дизелям, высказал предположение, что из-за отсутствия дожига (или чего там) выхлопа в кат. нейтрализаторе — ибо штатный таки развалился, а вместо него естественно стоит пустой коллектор — мотор хорошо питается, всё идёт на пользу, ну, и всё что ему не нужно — сразу в атмосферу, без лишних хлопот. Диагностика не показывает неисправность лямбда-зонда. Он один в штате, естественно на месте. Прям, чудеса. Или вы скажете — заменить этот датчик? Ещё лучше поеду? Но повторяю, режим езды абсолютно стандартный и менее 8 л. за 10 лет эксплуатации табло показывало ну крайне редко, и не долго.

у меня подобная ситуация немного уменьшился расход после отключения датчика фаз,вы разобрались в причине?

У меня вопрос следующего характера, датчик фазы крякнул, я его поменял. даже двух тысяч не проехал, опять загорелась не исправность двигателя, подключаю диагностический разъём, опять сдох датчик фазы. такая же беда с датчиком скорости. с чем может быть связана такая напасть?

У меня датчик скорости вылетает при торможении двигателем. может в этом дело

У меня Калина седан 2006г выпуска. При включении зажигания не горит чек,топливный насос не качает,после чего на панели приборов загорается лампа иммобилайзера,машина не заводится! Я вынимают предохранитель насоса и вставляю его обратно в реле зажигания слышен треск,после чего машина заводится! Подскажите что это может быть?

Проверь ЭБУ. И если не перенес его из под печки обязательно это сделай. Было у меня такое чек не горит, стартер даже не пробует крутить. Оказалось залит ЭБУ. Сушить не вариант-пришлось брать новый. Надеюсь, что могу ошибиться и у тебя что-то более простое.

Как понять, что датчик неисправен?

Следующие симптомы помогут выявить неисправности прибора:

1. При попытке запустить двигатель происходит вращение стартера на протяжении 3-4 секунд. Только после этого заводится двигатель, но загорается ошибка. Суть в том, что при попытке запустить двигатель происходит опрос датчика, но электронный блок управления не получает сигнал и переключается в работу, используя только данные, полученные от считывающего устройства в коленчатом валу.
2. Увеличивается расход топлива.
3. Ухудшается динамика автомобиля. Обязательно проведите диагностику, так как неисправность может быть заключёна и в датчике массового расхода воздуха.
4. Происходят сбои при самодиагностике системы управления.

Признаки неисправности датчика фаз на ВАЗ 2114

Проверка датчика фаз ВАЗ 2114 с 8-ми клапанным двигателем возможна с помощью мультиметра. Признаки возникновения неисправности могут быть индивидуальными.

Наиболее часто выход из строя ДПРВ проявляется следующими симптомами:

• Затрудненный запуск двигателя, независимо от его температуры. Это обусловлено образованием неправильного состава топливовоздушной смеси.
• Некорректная работа силового агрегата на холостом ходу. Владельцы автомобилей отмечают отсутствие устойчивости в работе силового агрегата на холостом ходу. Этот признак объясняется тем, что электронный блок управления по причине отсутствия данных от ДПРВ не может правильно подобрать угол опережения зажигания.
• Замедленная реакция на нажатие педали акселератора. Снижение динамических показателей транспортного средства. Симптомы обусловлены тем, что электронный блок управления подобрал неправильный состав топливовоздушной смеси. Признак особенно заметен при переходе на повышенную передачу.
• Значительно увеличивается расход топлива. Некорректная работа газораспределительного механизма и отсутствие сведений, поступающих к блоку управления, приводят к невозможности правильного подбора топливовоздушной смеси. Подача большого количества бензина приводит к перерасходу.
• Самопроизвольная остановка силового агрегата на холостых оборотах. Особенно часто наблюдается при непрогретом двигателе. Это свидетельствует о том, что ЭБУ подобрал слишком бедную топливовоздушную смесь.
• Наличие провала при резком нажатии на педаль газа. Осуществляется неправильная корректировка угла опережения зажигания.

Замена датчика распредвала на автомобиле Лада Калина

Подготовительный этап:

• Ключ на «10»;
• Новый датчик положения распредвала;
• Ветошь;
• Отвертка с крестообразным наконечником;
• Дополнительное освещение (опционально).

Пошаговое руководство:

• Открываем капот;
• Справа от масло заливной горловины предустановлен контролер. Отверткой аккуратно отщелкиваем колодку с проводами;
• Ключом на «10» выкручиваем крепежный болт;
• Извлекаем контролер;
• Проводим дефектовку посадочного места, очищаем от грязи;
• Вставляем новый датчик;
• Надеваем колодку с проводами.

Замена контролера завершена. Запускаем двигатель, проверяем работоспособность прибора.

При условии соблюдения регламента установки, средний ресурс эксплуатации 80 – 90 тыс. км.

Замена на 8-клапанных моторах

Процедура выглядит таким образом:

1. Находите расположение устройства: в верхней части мотора, справа от корпуса воздушного фильтра.
2. Зафиксирован датчик распредвала одним болтом. Выкручиваете его ключом на 10.
3. Извлекаете ДФ.
4. В отверстие под датчик втыкаете чистую ветошь, чтобы пыль и грязь не попали.
5. Проводите визуальный осмотр прибора.
6. При наличии большого количества грязи на поверхности датчика удаляете ее. Попробуйте испытать его в работе, установив на место. Если не помогает – потребуется замена датчика.
7. Если даже установка нового прибора не дала эффекта, и ошибка все равно возникает, то причина кроется в том, что шестерня сместилась на распределительном валу. И нужна новая подобная деталь, а не датчик распредвала (ВАЗ-2114). Цена его, кстати, составляет около 300 р.
8. Если ошибка появилась после замены (обрыва) ремня ГРМ, то, скорее всего, при установке его сместили на несколько зубьев. Разберите отсек ГРМ и проверьте метки.

Как понять, что датчик распредвала вышел из строя

Датчик распредвала можно отнести к числу основных сенсоров в транспортном средстве. Известно, что из двигателя можно убрать 50% датчиков и он продолжит работать без них в обычном режиме. Однако, если в сенсоре распредвала произошел сбой, это может привести к серьезным проблемам в двигателе. Поэтому автомобилист должен знать все признаки и симптомы, которые сигнализируют об отказе данного оборудования, чтобы предотвратить ситуацию с дорогостоящим ремонтом.

Перед тем, как ответить на вопрос о поломках датчика распредвала, следует разобраться, для чего вообще он нужен в транспортном средстве. К основным назначениям датчика распредвала можно отнести следующее:

регистрирует угловое положение распредвала;

синхронизирует вращение коленчатого вала и распредвала;

информирует схему управления для остановки и блокировки двигателя во время обрыва привода ГРМ;

формирует импульсы для работоспособности системы зажигания и впрыска;

участвует в установлении угла зажигания.

Принцип работы. Сегодня в транспортных средствах можно встретить 3 типа датчиков:

Как правило, чаще всего встречаются электромагнитные. Они выглядят как катушка индуктивности, намотанная на магнитном сердечнике. В катушке содержится большое число витков из тончайшего медного проводника, покрытого лаковой изоляцией. Во время движения распредвала возле рабочей области сердечника располагаются зубцы шестеренки, после чего создается электромагнитный импульс. В некоторых датчиках предусмотрен электронный компаратор. Он нужен для повышения уровня выходного сигнала.

Причины поломки. Теперь определимся с тем, почему же датчики распредвала могут выходить из строя. Как правило, это определяется при помощи полной диагностики. В списке можно выделить следующее:

сбои в электронике;

замыкание между витками;

повреждение тонкого провода;

появление коррозии на элементах из-за попадания влаги;

Признаки поломки. Среди основных симптомов и признаков, которые говорят о том, что датчик вышел из строя, можно выделить:

пропуски зажигания периодические;

проблемы при запуске двигателя;

остановка мотора при выходе на рабочую температуру;

нарушается угол зажигания, двигатель начинает дрожать;

увеличивается топливный расход.

Если в транспортном средстве наблюдается хотя бы одна из перечисленных проблем, нужно срочно отправиться на полную диагностику в сервис. Специалисты установят причину и устранят ошибку.

Итог. Датчик распредвала считается одним из главных сенсоров в автомобиле. Если он выходит из строя, в двигателе могут случаться сбои, приводящие к капитальному ремонту.

Назначение и функциональная нагрузка

Датчики на Калине 8 клапанов созданы для постоянного контроля угловой части ГРМ в положении силового узла от коленвала. Управляющий механизм получает необходимую информацию, а после обрабатывает ее. В результате впрыскивается топливо и регулируется зажигание.

В основе изделия лежит принцип Холла – измерение движения (направления), изменение носителей заряда. Далее в промежуток времени, когда происходит пересечение магнитного поля полупроводником, происходит регистрация полученной информации. Поле образуется магнитом, находящимся в устройстве. Колесо вала имеет зубец из металла, проходящий около устройства. В это время происходит появление импульса, передаваемого в блок управления электронного типа.

ЭБУ помогает получать импульсы, поступающие в разные временные отрезки, анализирует их, распознает расположение в пространстве поршня ВИТ, а затем выдает команды для впрыска, зажигания смеси топлива.

Механизм начинает работать от искры, попадающей на свечи, когда происходит сжатие и пуск газов отработанного вида. Эти системы зависят от функций, которые выполняет датчик коленвала.

Снятие распределительного вала

Снимаем крышку головки блока ци­линдров (см. «Регулировка тепловых зазоров в клапанном механизме двигателя»). Отсоединяем колодку жгута прово­дов системы управления двигателем от датчика фаз (см. «Снятие датчика фаз») и датчика температуры охлаждающей жидкости (см. «Снятие датчика температуры охлаждающей жидкости»). Ключом «на 10» отворачиваем две гайки 1 и один болт 2 крепле­ния заглушки головки блока ци­линдров.

Под головкой болта имеется ре­зиновое уплотнительное кольцо.

Снимаем заглушку головки блока цилиндров вместе с датчиком.

В проточке фланца заглушки установлено резиновое уплотнительное кольцо. Снимаем зубчатый шкив распреде­лительного вала (см. «Замена саль­ника распределительного вала)

Ключом «на 13» равномерно в не­сколько приемов (до снятия дав­ления пружин клапанов) отвора­чиваем десять гаек крепления корпусов подшипников распре­делительного вала.

Снимаем со шпилек оба корпуса подшипников распределительно­го вала.

Немного отведя от головки блока цилиндров заднюю крышку рем­ня привода ГРМ, снимаем распре­делительный вал. Снимаем сальник с носка распреде­лительного вала. Устанавливаем распределительный вал в следующей последовательности Очищаем сопрягаемые поверхности головки блока цилиндров и корпу­сов подшипников от старого герме­тика и масла. Смазываем опорные шейки и кулачки распределительного вала моторным маслом. Укладываем вал в опоры го­ловки блока цилиндров таким обра­зом, чтобы кулачки первого цилиндра были направлены вверх (см. рис. 1) При этом поршни 1-го и 4-го ци­линдров должны находиться в ВМТ.

Рис. 1. Положение кулачков пер­вого цилиндра при укладке рас­пределительного вала в опоры головки блока цилиндров

На поверхности головки блока ци­линдров, сопрягающиеся с корпуса­ми подшипников в зоне крайних опор, наносим тонкий слой силико­нового герметика (см. рис. 2).

Рис. 2. Нанесение герметика на поверхность головки блока ци­линдров

Устанавливаем корпуса подшипни­ков и затягиваем гайки их крепления в два приема. Предварительно затягиваем гайки в последовательности, указанной на рис. 3, до прилегания поверхностей корпусов подшипников к головке блока цилиндров. При этом необхо­димо следить за тем, чтобы устано­вочные втулки корпусов свободно вошли в свои гнезда.

Датчик фаз на ВАЗ на Лада Калина

Автомобили семейства ВАЗ оснащают бензиновыми четырехцилиндровыми инжекторными двигателями мощностью от 80 до 120 лошадиных сил. Двигатели различаются объемом и мощностью, типом головки блока цилиндров (8-ми и 16-клапанные) и электронными блоками управления (ЭБУ).

Для чего необходим датчик фазы

Первые инжекторные моторы не были оборудованы датчиком фаз. ЭБУ получал все необходимые сигналы с датчика положения коленчатого вала (ДПКВ). Когда коленчатый вал оказывался в положении впрыска топлива в один из цилиндров, ЭБУ получал сигнал и открывал форсунки. Топливо впрыскивалось в общий впускной коллектор, где смешиваясь с воздухом, превращалось в топливовоздушную смесь. После чего клапана соответствующего цилиндра открывались и он втягивал в себя готовую смесь. Машины с такой системой питания оказались экономичней и мощней, чем карбюраторные, за счет более точного дозирования топливовоздушной смеси. Введение стандарта Евро-0 потребовало от автопроизводителей кардинально изменить систему подготовки и подачи топливовоздушной смеси. Это удалось сделать с помощью разделенного впрыска топлива.

Для того чтобы перейти на такой впрыск, необходимо было не только отслеживать показания ДПКВ, но и определять начало работы первого цилиндра. Ведь за четыре такта работы двигателя коленчатый вал совершает два оборота, поэтому определить, какой из цилиндров сейчас работает, без дополнительных датчиков невозможно. Поэтому на распределительный вал, отвечающий за фазы газораспределения и порядок работы цилиндров, установили датчик, который подавал сигнал о начале работы первого цилиндра.

Где установлен датчик фаз

На 8-клапанных моторах датчик фазы расположен сверху двигателя, на торце головки блока цилиндров (ГБЦ) со стороны маслоналивного отверстия. На 16-клапанных двигателях датчик установлен в верхней части ГБЦ, с обратной стороны ремня газораспределительного механизма (ГРМ).

Диагностика датчика фаз

Если автомобиль неожиданно потерял мощность и приемистость, возрос расход топлива или загорелся сигнал неисправности мотора (Check), необходимо провести комплексную проверку двигателя. Методика такой проверки описана в статье (Диагностика инжектора).

Для диагностики датчика фаз сделайте следующее:

Снимите разъем с датчика и осмотрите контакты. Это удобно сделать с помощью стоматологического зеркала и фонарика. Если они окислены, очистите их, вставьте разъем в датчик и заведите двигатель, возможно, это устранит проблему.

Замена датчика фазы Калины + Видео

На 8-клапанных моторах замена датчика не вызывает трудностей. Для этого понадобится небольшой ключ-трещотка с головкой на 10. Снимите клемму аккумулятора (если этого не сделать, сигнал неисправности двигателя не погаснет), затем вытащите разъем и выкрутите 2 болта крепления. Извлеките датчик, вставьте новый, вкрутите болты и подключите разъем. Через 10 минут подключите аккумулятор.

На 16-клапанном моторе замена датчика сопряжена с рядом трудностей. Датчик расположен в очень неудобном месте, поэтому выкрутить болты крепления можно или рожковым ключом на «10» или маленькой трещеткой с короткими удлинителем и соответствующей насадкой. Выкручивая болты, необходимо внимательно следить за тем, чтобы шайба или датчик не упали в генератор. Установку датчика проводите в обратном порядке.

Выбор датчика фаз для Калины

Датчик фазы для 8-клапанного мотора отличается от предназначенного для 16-клапанного двигателя. Некоторые автоэлектрики устанавливают на 16-клапанник датчики для 8-клапанника и мотор работает. Разница между этими датчиками в размере и форме разъема.

Также встречаются датчики фаз для 8-клапанного мотора, у которых отсутствует прорезь под сигнальный диск. Такие датчики невозможно установить на 16-клапанный двигатель, потому что они работают не с сигнальным диском, а штырьком, установленным на торце распределительного вала.

Чтобы избежать ненужной подгонки, приобретайте тот датчик, который соответствует типу мотора. Несмотря на то, что производители присваивают датчикам различную маркировку, номер, прописанный в каталоге оригинальных запчастей ВАЗ Калина неизменен. 8-клапанному мотору соответствует каталожный номер 21110370604000, а 16-клапанному 21120370604000. Эти же датчики применяются на автомобилях ВАЗ моделей 2108 – 2115,  Ларгус, Гранта, Приора, 4х4. Если вам предложат датчик фазы для Приоры или 2110, убедитесь, что он подходит по типу двигателя (8 или 16 клапанов) и смело устанавливайте на автомобиль.

Замена датчика фаз на автомобилях Лада Калина, Приора и Гранта (16 клапанов)

Неисправность датчика фаз (ДФ) возможно определить только диагностическим прибором. При выходе датчика из строя характеристики двигателя никак не изменяются, кроме чуть завышенного расхода топлива (0,5 л), который легко скрывается за стилем вождения. Еще из симптомов – задержка в запуске двигателя на 2 секунды вследствие ожидания сигнала от датчика. После ЭБУ перейдет на попарно-параллельный впрыск. Если при этой неисправности машина троит и неустойчиво работает на холостом ходу, а так же стала «тупой» при разгонах, то стоит проверить, не провернуло ли зубчатый шкив на коленчатом валу (идет на привод генератора и остальных систем). Для проверки необходимо выставить первый цилиндр в верхнюю мертвую точку (ВМТ). Датчик положения коленвала должен смотреть на начало 20-го зубца от двух пропущенных.

Если со шкивом и работой все в порядке, то необходимо сбросить ошибку на ЭБУ и посмотреть, при каких условиях она снова появится. Если ошибка при работе двигателя на холостом ходу не возникает, необходимо проверять все соединения и провода. Это делается шевелением клеммы и жгута проводки. Если ошибка появилась при этой операции, то нужно искать плохой контакт, датчик не причем.

Если ошибка возникла спустя 15 секунд после сброса при ровной работе – то можно смело менять датчик. Для достоверности его можно проверить (схема проверки есть в Интернете), но цена нового датчика около 200 рублей — за эти деньги проще купить заведомо исправный, и, даже если дело окажется не в нем, иметь запасной.

Итак, мы убедились, что дело в датчике и будем его менять.

Для замены датчика фаз на автомобилях семейства Приора, Калина и Гранта с 16-ти клапанным двигателем нам потребуются:

• Ключ «на 10» (лучше головка «на 10»)
• Шестигранник «на 5»
• Ключ «на 17»
• Датчик фаз для 16-ти клапанного мотора ВАЗ

1. Датчик установлен на передней стороне двигателя (со стороны радиатора) рядом со шкивом впускного распределительного вала. Сверху его не видно. Определяем положение по подходящему в это месту жгуту проводов.

2. Отсоединяем клемму. Ключом «на 10» откручиваем два болтика. Откручивать аккуратно, так как они имеют свойство «убегать» под машину и в генератор вместе с шайбами.

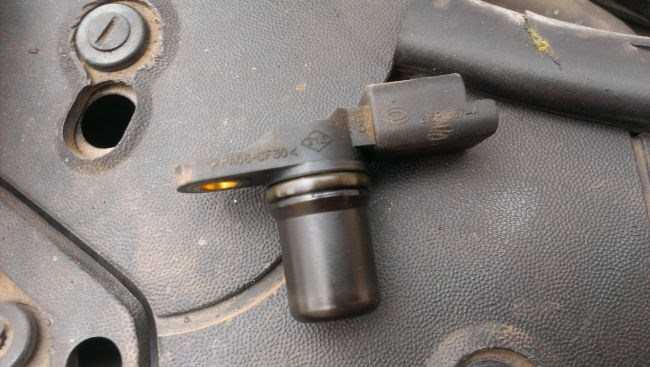

3. Снимаем датчик и осматриваем. В данном случае на нем обнаружены механические повреждения от шкива распредвала. Необходимо снять защитный пластиковый кожух и проверить состояние всего механизма. Если ДФ не имеет следов соприкосновения со шкивом, то просто меняем датчик на новый, и собираем в обратной последовательности.

4. Сразу оговорюсь, что в данном случае была проблема со шкивом генератора (провернуло зубчатый венец датчика коленвала). Датчик коленвала определял положение ВМТ с ошибкой, мотор сильно вибрировал, что и привело к поломке датчика фаз. И только тогда загорелась ошибка на панели приборов.

5. Откручиваем винты крепления кожуха шестигранником «на 5». Они располагаются сверху и по краям, один в центре под выступом и один с левого края кожуха внизу. Вытаскиваем винты вместе с кожухом. Осматриваем состояние ремня ГРМ (на фото ниже для наглядности крышка уже снята).

6. Выставляем первый цилиндр в верхнюю мертвую точку. Для этого либо ставим автомобиль на 4-ую передачу и катаем, или проворачиваем ключом за болт коленвала или распредвала. Метки на шкивах распредвалов должны попасть под прорези на пластиковом пыльнике (указаны стрелками).

7. Обе метки должны находиться вверху. Для проверки правильности выставления коленвала есть окошко в коробке переключения передач, но оно сделано под 8-ми клапанный мотор, а в двигателе 2112 по нему ориентироваться очень тяжело. Проще проверить по зубчатому венцу на шкиве вспомогательных агрегатов. Датчик коленвала (ДКВ) должен смотреть на начало 20-го зуба после пропусков (справа стрелка показывает пропуск, стрелка слева указывает на ДКВ):

8. Если все совпадает, то через прорези в шкиве впускного распредвала определяем состояние шторки. Она не должна иметь никаких дефектов. Шестерня не должна свободно перемещаться или качаться. В случае обнаружения несоответствия фаз или повреждений данных элементов необходимо разбирать привод ГРМ. Как это делать, подробно описано в статье замена привода ГРМ на автомобилях Лада Приора, Калина и Гранта (16 клапанов).

9. Если все узлы в порядке, то ставим новый датчик. Проворачиванием коленвала убеждаемся, что шторка не соприкасается с датчиком.

10. Собираем в обратной последовательности.
