Лекция № 7 - микропроцессорные системы управления автомобиля

Диагностика бортового компьютера

ЭСУД — тоже компьютер. Он функционирует на основе анализа данных, получаемых со всех электронных датчиков. Каждой неисправности при этом присваивается свой код.

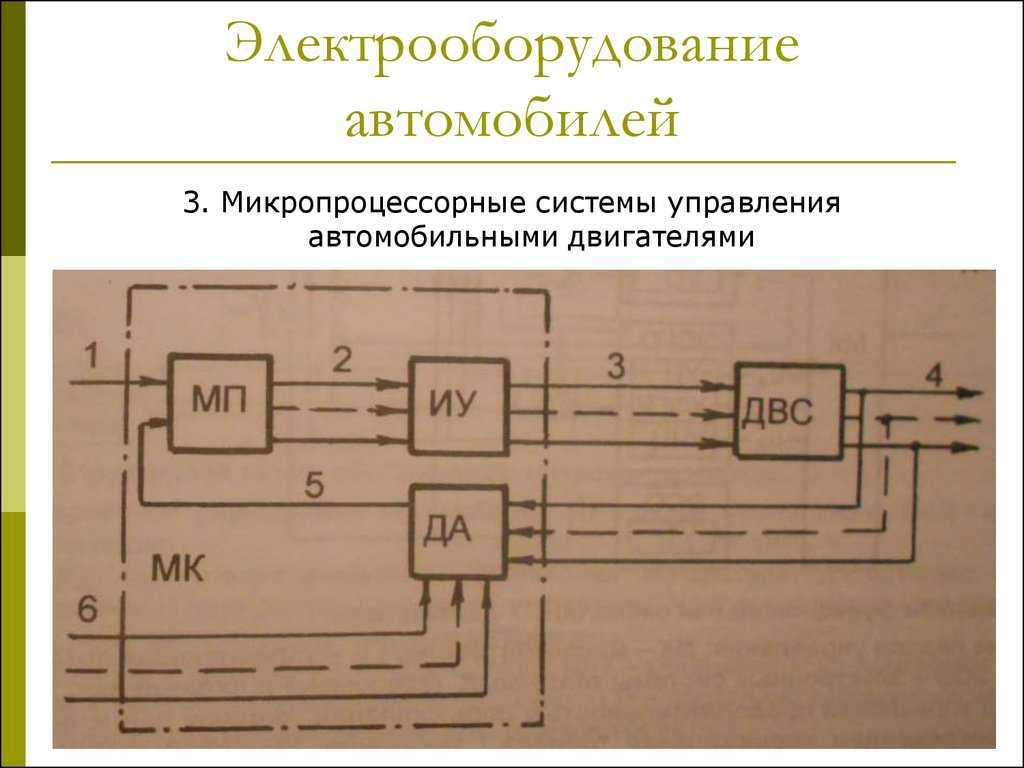

Как это происходит, демонстрирует данная я схема:

Для считывания данных с контроллера может быть использован сканер, который подключается к специальному разъёму OBD-2 в салоне автомобиля или к аналогичному разъёму под капотом.

Сканер «снимает» все коды ЭБУ. Затем они анализируются при помощи специальной программы, предназначенной для исследуемой модели автомашины.

Метод анализа — сравнение существующих данных с номиналом и выявление причины какого-либо сбоя системы и оптимальные способы устранения неполадок.

наличие электропитания в блоке;
цельность электропроводки;
исправность разъёмов, предохранителей, а также все контакты (они не должны быть окисленными);
связь контроллера с датчиками.

Если с датчиками связь отсутствует даже при нормальном функционировании всего остального, ЭБУ не исправен и нуждается в ремонте или замене.

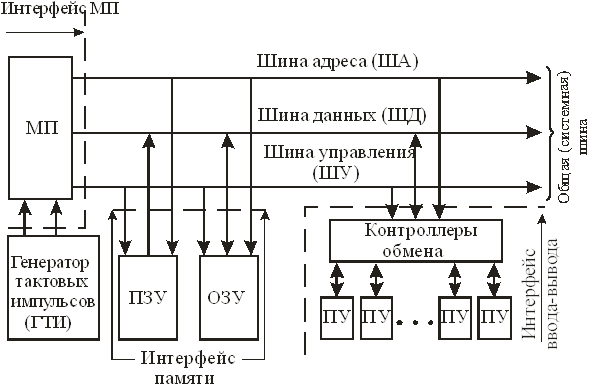

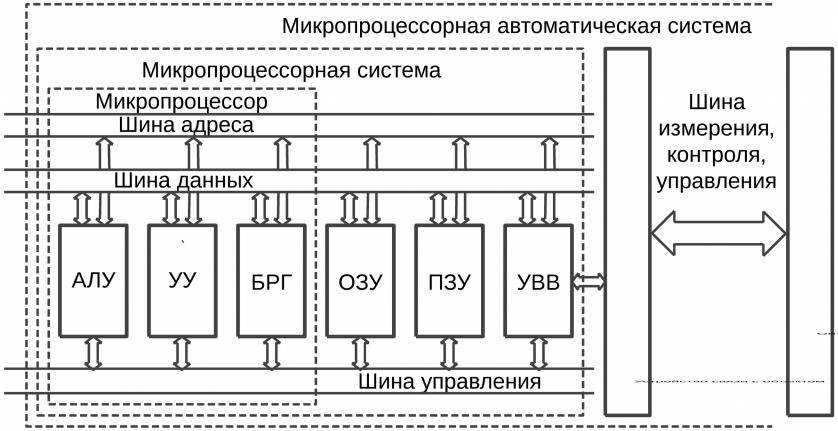

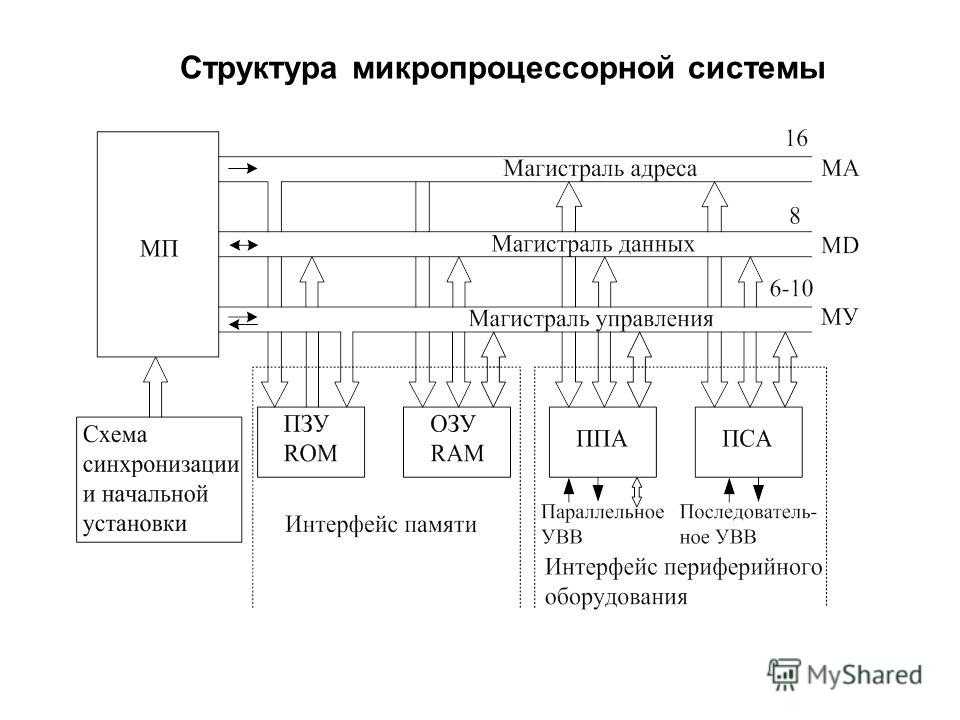

Как устроена процессорная часть

Основой процессорной части ЭБУ является однокристальная микроЭВМ (микро электронно-вычислительная машина). По сути, это есть тот самый «мозг» электронного блока управления двигателя. По современным меркам микроЭВМ устроен довольно просто. Дело в том, что ключевые его элементы входят в структуру, которая умещается на одном кристалле (чипе). Важным моментом в описании микроЭВМ является его разрядность. Разрядностью называют количество бит информации, оперировать с которыми будет микропроцессор. МикроЭВМ бывают 8-, 16- и 32-разрядными. Сами устройства включают в себя:

Центральный процесс;
Постоянное запоминающее устройство (сокр. ПЗУ);
Аналогово-цифровой преобразователь (сокр. АЦП);
Оперативное запоминающее устройство (сокр. ОЗУ);
Порты ввода и вывода;
Генератор тактовой частоты;
Таймеры, иначе называемые счетчиками.

Можно провести параллель между современным компьютером и процессорной частью ЭБУ. По факту, в ЭБУ объединяется ряд компонентов, которые в системных блок персональных компьютеров и ноутбуков идут отдельно друг от друга, но объединяются материнской платой

Здесь есть интересные особенности, но их мы рассматривать не будем – автолюбителю важно понимать, что принципиальные схемы современных электронно-вычислительных машин очень похожи друг на друга

Центральный процессор ЭБУ подбирает команды и данные из памяти и производит различные операции над этими данными. Кроме того, он управляет сигналами, проходящими через внутреннюю шину адреса и данных. Постоянное запоминающее устройство – это то место, где хранятся программы и данные. Информация имеет вид констант. Сама же программа записывается в виде машинных кодов микроЭВМ. Данные представляют собой калибровочные таблицы констант, участвующих в процессе расчетов. Данные из таблиц могут быть выбраны и в качестве управляющих параметров. Что интересно, данные в ПЗУ хранятся неограничено долго. Оперативное запоминающее устройство берет на себя задачу хранения данных, которые могут измениться. Например, промежуточных результатов вычислений или же значений, получаемых от датчиков. Хранить информацию ОЗУ может в течение ограниченного промежутка времени – она стирается после отключения питания.

Тандем центральный процессор – ПЗУ – ОЗУ является ключевым для ЭБУ. Если говорить по-простому, именно этот тандем выделяет данные и параметры, обсчитывает их, запоминает и отдает команды. К этому тандему также можно отнести так называемые энергонезависимые ОЗУ. Они питаются от аккумуляторной батареи напрямую. Такая память может записать данные и хранить их очень долго. Пока аккумулятор не потеряет накопленную энергию вследствие саморазряда, энергонезависимые ОЗУ продолжат хранить данные.

Важным элементом ЭБУ является аналогово-цифровой преобразователь. Дело в том, что однокристальные микроЭВМ могут работать только с цифровыми сигналам. В АЦП аналоговый сигнал преобразуется в цифровой код. Порты ввода и вывода, как несложно догадаться из их названия, служат для получения и считывания входных сигналов и передачи выходных сигналов и информации. Таймером же называют устройство, которое служит как для измерения интервалов времени, так и подсчета числа событий. Генератор тактовой частоты призван синхронизировать работы всей системы за счет выработки тактовых импульсов. От точности работы генератора будет зависеть точность измерения интервалов времени.

Неисправности и их причины

Выявление неисправностей ЭСУД можно начинать после обнаружения ряда признаков. Во-первых, при включении зажигания все лампочки сигнализатора системы должны загореться одновременно, таким образом система проверяет свой диагностический механизм. После запуска двигателя все должны одновременно потухнуть. Если какая-то из них загорается во время движения, это сигнализирует о проблемах в ДВС. В лучшем случае система может отключить двигатель, чтобы избежать тяжелых поломок. Список негативных ситуаций, в которым ведет неисправность ЭСУД, велик – может воздушить система охлаждения, не работать печка или термостат.

В основном причинами неисправностей бывают:

Поломка датчиков, отправляющих в ЭСУД данные.
Поломки в самом блоке управления.
Поломки исполнительных устройств системы управления (рост сопротивления, обрыв обмотки электромагнитного клапана и т.д.).
Повреждение электропроводки.
Вмешательство посторонних в устройство электронных систем, вследствие чего могло произойти нарушение их целостности.

Часто ЭСУД ломается из-за механических повреждений. Это может быть не обязательно удар, для причинения вреда системе хватит сильной вибрации. Далее по проценту вероятности повреждения ЭСУД следуют: резкий перепад температур, коррозия, попадание влаги под защитный кожух из-за разгерметизации устройства. Также нередко корректная работа системы нарушается из-за некомпетентного вмешательства в ее функционирование.

Ремонт системы можно доверять только специалистам.

Системы двигателя

Вышеописанное представляет собой БЦ (блок цилиндров) и КШМ (кривошипно-шатунный механизм). Помимо этого современный ДВС состоит и из других вспомогательных систем, которые для удобства восприятия группируют следующим образом:

ГРМ (механизм регулировки фаз газораспределения);
Система смазки;
Система охлаждения;
Система подачи топлива;
Выхлопная система.

ГРМ — газораспределительный механизм

Чтобы в цилиндр поступало нужное количество топлива и воздуха, а продукты сгорания вовремя удалялись из рабочей камеры, в ДВС предусмотрен механизм, называемый газораспределительным. Он отвечает за открытие и закрытие впускных и выпускных клапанов, через которые в цилиндры поступает топливо-воздушная горючая смесь и удаляются выхлопные газы. К деталям ГРМ относятся:

Распределительный вал;
Впускные и выпускные клапаны с пружинами и направляющими втулками;
Детали привода клапанов;
Элементы привода ГРМ.

ГРМ приводится в действие от коленчатого вала двигателя автомобиля. С помощью цепи или ремня вращение передается на распределительный вал, который посредством кулачков или коромысел через толкатели нажимает на впускной или выпускной клапан и по очереди открывает и закрывает их.

Система смазки

В любом моторе есть множество трущихся деталей, которые необходимо постоянно смазывать, чтобы уменьшить потери мощности на трение и избежать повышенного износа и заклинивания. Для этого существует система смазки. Попутно с ее помощью решается еще несколько задач: защита деталей двигателя внутреннего сгорания от коррозии, дополнительное охлаждение деталей мотора, а также удаление продуктов износа из мест соприкосновения трущихся частей. Систему смазки двигателя автомобиля образуют:

Масляный картер (поддон);
Насос подачи масла;
Масляный фильтр с редукционным клапаном;
Маслопроводы;
Масляный щуп (индикатор уровня масла);
Указатель давления в системе;
Маслоналивная горловина.

Система охлаждения

Во время работы мотора его детали соприкасаются с раскаленными газами, которые образуются при сгорании топливо-воздушной смеси. Чтобы детали двигателя внутреннего сгорания не разрушались из-за чрезмерного расширения при нагреве, их необходимо охлаждать. Охладить мотор автомобиля можно с помощью воздуха или жидкости. Современные моторы имеют, как правило, жидкостную схему охлаждения, которую образуют следующие части:

Рубашка охлаждения двигателя;
Насос (помпа);
Термостат;
Радиатор;
Вентилятор;
Расширительный бачок.

Система подачи топлива

Система питания для двигателей внутреннего сгорания с воспламенением от искры и от сжатия отличаются друг от друга, хотя и имеют ряд общих элементов. Общими являются:

Топливный бак;
Датчик уровня топлива;
Фильтры очистки топлива — грубой и тонкой;
Топливные трубопроводы;
Впускной коллектор;
Воздушные патрубки;
Воздушный фильтр.

В обеих системах имеются топливные насосы, топливные рампы, форсунки подачи топлива, сам принцип подачи одинаков: топливо из бака с помощью насоса через фильтры подается в топливную рампу, из которой попадает в форсунки. Но если в большинстве бензиновых двигателей внутреннего сгорания форсунки подают его во впускной коллектор мотора автомобиля, то в дизельных оно подается непосредственно в цилиндр, и уже там смешивается с воздухом.

Выхлопная система

Система выхлопа предназначена для отвода отработанных газов из цилиндров двигателя автомобиля. Основные детали, ее составляющие:

Выпускной коллектор;
Приемная труба глушителя;
Резонатор;
Глушитель;
Выхлопная труба.

В современных двигателях внутреннего сгорания выхлопная конструкция дополнена устройствами нейтрализации вредных выбросов. Она состоит из каталитического нейтрализатора и датчиков, сообщающихся с блоком управления двигателем. Выхлопные газы из выпускного коллектора через приемную трубу попадают в каталитический нейтрализатор, затем через резонатор в глушитель. Далее через выхлопную трубу они выбрасываются в атмосферу.

Источник

Неисправности и их причины

В основном причинами неисправностей бывают:

Поломка датчиков, отправляющих в ЭСУД данные.
Поломки в самом блоке управления.
Поломки исполнительных устройств системы управления (рост сопротивления, обрыв обмотки электромагнитного клапана и т.д.).
Повреждение электропроводки.
Вмешательство посторонних в устройство электронных систем, вследствие чего могло произойти нарушение их целостности.

Ремонт системы можно доверять только специалистам.

Общее определение

Под электронным блоком управления подразумевают любую систему на микропроцессоре, которая отвечает за работу той или иной электрической компоненты автомобиля (или нескольких подсистем). Часто в англоязычной литературе встречается термин ECU, что расшифровывается как Electronic Control Unit.

Выделяют виды блоков:

просто ECU – управляющий любой подсистемой ЭБУ, кроме двигателя;
ECM – модуль, отвечающий за двигатель (по-английски Engine Control Module);
объединенный моторно-трансмиссионный ЭБУ, управляющий и КПП, и двигателем;
систему управления тормозами;
блок управления автоматической коробкой передач;
ЭБУ контроля подвески;
центральный ЭБУ управления и блок синхронизации;
главный ЭБУ;
и пр.

Всего контроллеров в современном продвинутом автомобиле, оснащенном по последнему слову инженерной техники, бывает до 80, и более. Все вместе ЭБУ составляют единую систему – автомобильный компьютер.

Важным элементом ЭБУ является его программное обеспечение («прошивка»). Она отвечает за логику работы компонентов, и модификация прошивки ЭБУ способна существенно изменить эксплуатационные характеристики машины. Это часто используется любителями тюнинга и гонщиками, программно усиливающими те или иные стороны своего «железного коня» — оптимизирующими расход топлива, параметры разгона, и многое другое.

Инжекторные модели ВАЗ: ЭБУ, назначение контроллера и особенности

Итак, инжектор, который фактически представлен электронно-механическими форсунками, дозировать топливо самостоятельно не может. За корректную работу форсунок отвечает блок управления двигателем. В свою очередь, этот блок фактически и является электронной системой управления двигателем ЭСУД.

Указанная система основана на группе датчиков, которые посылают свои сигналы в ЭБУ, далее блок обрабатывает информацию, после чего формирует управляющие сигналы на исполнительные устройства. Основная задача — заставить двигатель работать в оптимальном режиме и одерживать оптимальные параметры работы ДВС с учетом постоянно изменяющихся условий.

Что касается датчиков, благодаря их наличию ЭБУ определяет режим работы двигателя, обороты, нагрузку на ДВС. Например, ДМРВ (датчик массового расхода воздуха) позволяет получить данные для расчета количества топлива с учетом количества воздуха, поступающего в цилиндры.

ДТ (датчик температуры определяет температуру ДВС, тем самым указывая, как будет сгорать топливо в холодном и прогретом двигателе). ДПДЗ (датчик положения дроссельной заслонки) показывает, как сильно нажата педаль газа.

Также датчик коленвала (ДПКВ) и датчик распредвала (ДПРВ) позволяют ЭБУ определить время впрыска топлива в цилиндры, время создания искры на свечах зажигания в каждом отдельном цилиндре и т.д. На деле получается, что более поздние версии ЭБУ способны рассчитывать количество топлива для каждого отдельного цилиндра, чтобы получить стабильную и эффективную работу мотора, а также управлять зажиганием.

Еще на более поздних моделях ВАЗ изменились сами контроллеры и прошивки ВАЗ, так как в конструкции были применены датчики кислорода в паре с катализатором. Эти датчики определяют эффективность сгорания топлива, фиксируя количество кислорода в выхлопе. Так вот, по этой причине нужно учитывать, что ЭБУ различных поколений отличаются.

Например, старые версии не имели поддержки датчика фаз (ДПРВ), впрыск происходил во впускной коллектор, а не в каждый цилиндр по отдельности. Такие ЭБУ являются блоком управления центрального впрыска. Позже появились блоки, готовящие смесь для каждого отдельного цилиндра (ЭБУ распределенного впрыска).

В дальнейшем была реализована поддержка датчика кислорода, затем двух датчиков кислорода (с учетом ужесточения норм токсичности) для более эффективного использования каталитического нейтрализатора.

В любом случае, при подборе ЭБУ для автомобиля необходимо точно знать ряд особенностей: версия блока и прошивки, распиновка ЭБУ и т.д. Если просто, мозги ВАЗ 2114 могут отличаться от ЭБУ ВАЗ 2115, а блок управления ВАЗ 2110 не будет работать на ВАЗ 2108 инжектор.

Это означает, что мозги Калина не получится использовать в качестве замены ЭБУ Приора, хотя один и другой блок будут ЭБУ ВАЗ

Получается, важно знать, какой именно блок стоит на том или ином автомобиле. Чтобы это определить, нужно понять, где стоит ЭБУ ВАЗ, после чего изучить маркировки на устройстве

Давайте разбираться.

Принцип работы системы выхлопа

В классическом варианте для бензиновых двигателей выхлопная система автомобиля работает следующим образом:

Выпускные клапана двигателя открываются, и отработавшие газы с остатками не сгоревшего топлива выбрасываются из цилиндров.
Газы из каждого цилиндра попадают в выпускной коллектор, где объединяются в один поток.
По приемной трубе отработавшие газы из выпускного коллектора проходят через первый лямбда-зонд (кислородный датчик), который фиксирует количество кислорода в составе выхлопа. На основе этих данных электронный блок управления корректирует топливоподачу и состав топливовоздушной смеси.
Далее газы попадают в катализатор, где вступают в химическую реакцию с металлами-окислителями (платиной, палладием) и металлом-восстановителем (родий). Рабочая температура газов при этом не должна быть ниже 300°С.
На выходе из катализатора газы проходят второй лямбда-зонд, с помощью которого происходит оценка исправности работы каталитического нейтрализатора.
Далее очищенные отработавшие газы попадают в резонатор, а затем в глушитель, где потоки выхлопа преобразуются (сужаются, расширяются, перенаправляются, поглощаются), что снижает уровень шума.
Из основного глушителя отработавшие газы уже попадают в атмосферу.

Система выхлопа дизельного двигателя имеет некоторые особенности:

Выходя из цилиндров, отработавшие газы попадают в выпускной коллектор. Температура выхлопных газов дизельного двигателя варьируется в диапазоне 500-700 °С.
Далее они попадают в турбокомпрессор, осуществляющий наддув.
После этого выхлоп проходит через кислородный датчик и попадает в сажевый фильтр, в котором удаляются вредные компоненты.
В завершении выхлоп проходит через автомобильный глушитель и выходит в атмосферу.

Эволюция системы выхлопа неразрывно связана с ужесточением экологических стандартов эксплуатации автомобиля. Так например, начиная с категории Евро-3, установка катализатора и сажевого фильтра для бензиновых и дизельных моторов обязательна, а их замена на пламегаситель считается нарушением закона.

Система управления двигателем

Системой управления двигателем называется электронная система управления, которая обеспечивает работу двух и более систем двигателя. Система является одним из основных электронных компонентов электрооборудования автомобиля.

Генератором развития систем управления двигателем в мире является немецкая фирма Bosch. Технический прогресс в области электроники, жесткие нормы экологической безопасности обусловливают неуклонный рост числа подконтрольных систем двигателя.

Свою историю система управления двигателем ведет от объединенной системы впрыска и зажигания. Современная система управления двигателем объединяет значительно больше систем и устройств. Помимо традиционных систем впрыска и зажигания под управлением электронной системы находятся: топливная система, система впуска, выпускная система, система охлаждения, система рециркуляции отработавших газов, система улавливания паров бензина, вакуумный усилитель тормозов.

Термином «система управления двигателем» обычно называют систему управления бензиновым двигателем. В дизельном двигателе аналогичная система называется система управления дизелем.

Система управления двигателем включает входные датчики, электронный блок управления и исполнительные устройства систем двигателя.

Входные датчики измеряют конкретные параметры работы двигателя и преобразуют их в электрические сигналы. Информация, получаемая от датчиков, является основой управления двигателем. Количество и номенклатура датчиков определяется видом и модификацией системы управления. Например, в системе управления двигателем Motronic-MED применяются следующие входные датчики: давления топлива в контуре низкого давления, давления топлива, частоты вращения коленчатого вала, Холла, положения педали акселератора, расходомер воздуха (при наличии), детонации, температуры охлаждающей жидкости, температуры масла, температуры воздуха на впуске, положения дроссельной заслонки, давления во впускном коллекторе, кислородные датчики и др. Каждый из датчиков используется в интересах одной или нескольких систем двигателя.

Электронный блок управления двигателем принимает информацию от датчиков и в соответствии с заложенным программным обеспечением формирует управляющие сигналы на исполнительные устройства систем двигателя. В своей работе электронный блок управления взаимодействует с блоками управления автоматической коробкой передач, системой ABS (ESP), электроусилителя руля, подушками безопасности и др.

Исполнительные устройства входят в состав конкретных систем двигателя и обеспечивают их работу. Исполнительными устройствами топливной системы являются электрический топливный насос и перепускной клапан. В системе впрыска управляемыми элементами являются форсунки и клапан регулирования давления. Работа системы впуска управляется с помощью привода дроссельной заслонки и привода впускных заслонок.

Катушки зажигания являются исполнительными устройствами системы зажигания. Система охлаждения современного автомобиля также имеет ряд компонентов, управляемых электроникой: термостат (на некоторых моделях двигателей), реле дополнительного насоса охлаждающей жидкости, блок управления вентилятора радиатора, реле охлаждения двигателя после остановки.

В выпускной системе осуществляется принудительный подогрев кислородных датчиков и датчика оксидов азота, необходимый для их эффективной работы. Исполнительными устройствами системы рециркуляции отработавших газов являются электромагнитный клапан управления подачей вторичного воздуха, а также электродвигатель насоса вторичного воздуха. Управление системой улавливания паров бензина производится с помощью электромагнитного клапан продувки адсорбера.

Принцип работы системы управления двигателем основан на комплексном управлении величиной крутящего момента двигателя. Другими словами, система управления двигателем приводит величину крутящего момента в соответствия с конкретным режимом работы двигателя. Система различает следующие режимы работы двигателя:

запуск;
прогрев;
холостой ход;
движение;
переключение передач;
торможение;
работа системы кондиционирования.

Изменение величины крутящего момента производиться двумя способами — путем регулирования наполнения цилиндров воздухом и регулированием угла опережения зажигания.

Источник

Диагностика

Помимо автоматической проверки корректности функционирования ЭСУД, специалисты рекомендуют проводить регулярное диагностирование системы. В среднем обслуживание стоит делать каждые 15 тыс км пробега. Диагностика ЭСУД проводится с помощью специального тестера, подключаемого в специальный разъем. Иногда используется беспроводной адаптер, использующий специальный протокол.

Перед проведением тестов с помощью сканера, надо проверить питание системы и ее отдельных фрагментов. Причиной неисправности может быть поврежденная электропроводка, короткие замыкания, коррозия, различные помехи.

Как информация от датчиков, попадает в ЭБУ?

Здесь на помощь приходит шина CANBus. CANBus — это сокращение от Controller Area Network Bus, и она разработана, чтобы позволить нескольким модулям управления и датчикам в автомобиле связываться и обмениваться информацией друг с другом на суперскоростях.

Такая информация, как частота вращения колес и положение дроссельной заслонки, требуется нескольким блокам управления для обеспечения правильной работы автомобиля, а система CANBus позволяет быстро обмениваться этой информацией.

Эта система используется всеми производителями, поскольку она требуется для бортовой диагностики (OBD2) и является обязательным требованием с конца 90-х годов.

OBD-II позволяет подключить диагностический прибор к автомобилю и считать коды неисправностей, хранящиеся в блоках управления. Ошибки можно сканировать обычным смартфоном со специальной программой и блютуз или wi-fi адаптером.

Таблица масс ЭСУД в различных автомобилях

Массой в ЭСУД обычно выступает корпус машины. Если какой-то из контактов с массой теряет надежность, электросхема нарушается, качество работы системы падает. Например, двигатель начинает произвольно менять режим работы, набирая или сбрасывая обороты без участия водителя. Чтобы справиться с такой проблемой, надо знать места заземления ЭСУД.

Модели	Точки заземления
Семейство АвтоВАЗ 2108-9 и 13-15 1.	Масса ЭСУД берется с двигателя, с болтов, крепящих заглушку с правой стороны головки блока. В контроллерах BOSCH 7.9.7 или Январь 7.2, масса берется со шпильки, крепящей каркас центральной консоли приборной панели к тоннелю пола (внутри центральной консоли, под пепельницей).
Семейство ВАЗ 2110-12, 1,5L.	С болтов на левой стороне головки блока.
Семейство ВАЗ 2114, 21124 1,6L.	Контроллеры BOSCH 7.9.7 или Январь 7.2. Масса на четыре катушки зажигания с болта М6, масса на ЭСУД – со шпильки на кронштейне крепления ЭБУ, слева. На шпильку – от моторного щита. Здесь возможны проблемы, надо подтянуть постоянно разбалтывающуюся гайку.
Нива с контроллером Bosch MP 7.0.	С болтов, крепящих заглушку, на месте распределителя зажигания – трамблера.
Нива с контроллером Bosch М 7.9.7.	Масса берется с кузова, со шпилек его крепления. Частая проблема – клемма намного толще, чем нужно для равномерного прижатия корончатой шайбы к кузову.
Шевроле Нива с контроллером Bosch MP 7.0.	Масса берется с двигателя, со шпилек М8 в его нижней левой части, под модулем зажигания.
Приора	С на крепления ЭБУ (на кронштейне).
Калина	Контакт для массы находится справа на двигателе, на кронштейне крепления впускного коллектора.
Модельный ряд 2104-07.	Старые контроллеры. Масса берется с болта, притягивающего кронштейн крепления модуля зажигания к мотору.
Газель с двигателем 405, 406	С приварной шпильки на площадке над правым лонжероном, под свесом моторного щита.
УАЗ Патриот с Микас 11 Е2	Контакт от кузова через приварную шпильку в нижней части левого брызговика.

ЭСУД что такое, расшифровка

ЭСУД – электронная система управления двигателем. Представляет собой комплект электронно-вычислительного оборудования, отвечающего за работу только двигателя или двигателя вместе с другими системами легковой машины. По сути это автомобильный бортовой компьютер.

Виды систем

ЭСУД делятся на два типа, имеющие свои преимущества и недостатки:

В первом случае, который часто называют английской аббревиатурой ECM (Engine Control Module), компьютер управляет только мотором.
Во втором, ECU (Electronic Control Unit), он отвечает за все системы машины: двигатель, подвеску и т. д.

С другой стороны, единый блок – менее безопасный вариант, чем «раздельные зоны ответственности» для разных систем. Его неисправность отразится на работе всех механизмов машины в то время как отдельные блоки работают независимо друг от друга. Например, тормозная система может сработать корректно при неисправности управления или двигателя.

Единый блок управления состоит из следующих элементов:

Моторно-трансмиссионный блок.
Блок контроля тормозной системы.
Центральный блок управления.
Синхронизационный блок.
Блок контроля кузова.
Блок контроля подвески.

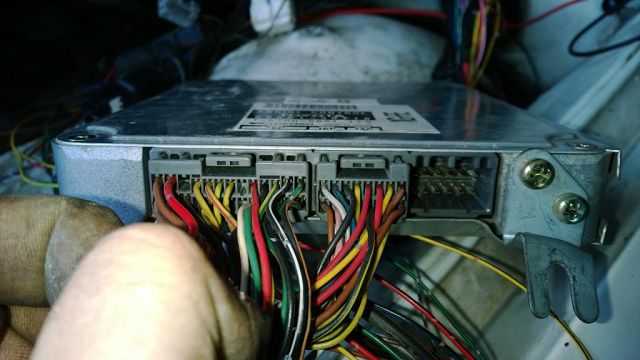

Из чего состоит ЭБУ двигателя

Блок управления двигателя состоит:

ПЗУ — постоянное запоминающее устройство, оно же ROM — read-only memory, постоянное запоминающее устройство. Здесь хранится прошивка и данные калибровочных таблиц. Прошивка представляет собой алгоритм управления.
8-битное микропроцессорное ОЗУ — оперативное запоминающее устройство, оно же RAM — random access memory, память с произвольным доступом. Здесь хранятся данные, которые в процессе работы изменяются. Это могут быть промежуточные результаты вычислений или значения, полученные от датчиков. В отличие от ПЗУ, информация в ОЗУ стирается после выключения питания контроллера.
Формирователи входных сигналов. В них происходит согласование уровней входных сигналов (усиление или ослабление). Бывают формирователи аналоговых, дискретных, частотных сигналов.
Формирователи выходных сигналов (драйверы). Усиливают сигнал с процессора для управления исполнительными механизмами.
Аналого-цифровой преобразователь (АЦП, Analog-to-digital converter — ADC). Преобразует аналоговые сигналы в цифровые.
Процессор. Производит арифметические и логические операции, управляет сигналами на исполнительные механизмы и датчики.
Источник питания. Преобразует и стабилизирует напряжение с аккумулятора в +5 вольт. От него также запитаны некоторые датчики.
Интерфейс ввода/вывода (input/output, I/O). Через порты ввода/вывода происходит считывание входных и отправка выходных сигналов и информации.

Принцип работы блока управления двигателем

При использовании данного устройства производится оптимизация важнейших параметров:

потребление топлива;
расход машинного масла;
характеристики мощности;
крутящий момент, влияющий на разгон автомобиля;
количество отравляющих компонентов, находящихся в выхлопных газах.

Датчики посылают информацию на контроллер в виде цифровых сигналов. Контрольный и функциональный модули вычисления, входящие в программное обеспечение, анализируют сигналы датчиков и корректируют работу исполнительных устройств. Выходные сигналы в процессе корректировок могут даже привести дизельный двигатель к полной остановке.

Объединение всех блоков управления в общую систему производится при помощи специальной шины.

Классификация контроллеров управления мотором

На машины ВАЗ устанавливают следующие типы и виды контроллеров:

Январь 5 (Россия);
М 1.5.4 (Bosch);
МР 7.0 (Bosch).

Эти виды контроллеров не взаимозаменяемы. Есть система с нейтрализатором, есть без. Для системы без нейтрализатора подходит М 1.5.4, но он не подойдет для системы с нейтрализатором.

Контроллер МР 7.0 для системы ЕВРО-2 не подходит для автомобиля с двигателем ЕВРО-3. Контроллер МР 7.0 для системы ЕВРО-3 можно установить для авто ЕВРО-2 только после перепрошивки программного обеспечения контроллера.

Системы впрыска делятся на:

фазированные;
не фазированные.

В не фазированных системах впрыск топлива происходит или одновременно всеми форсунками, или парами.

В фазированных системах впрыск топлива происходит форсунками последовательно.
