Признаки неисправности лямбда-зонда

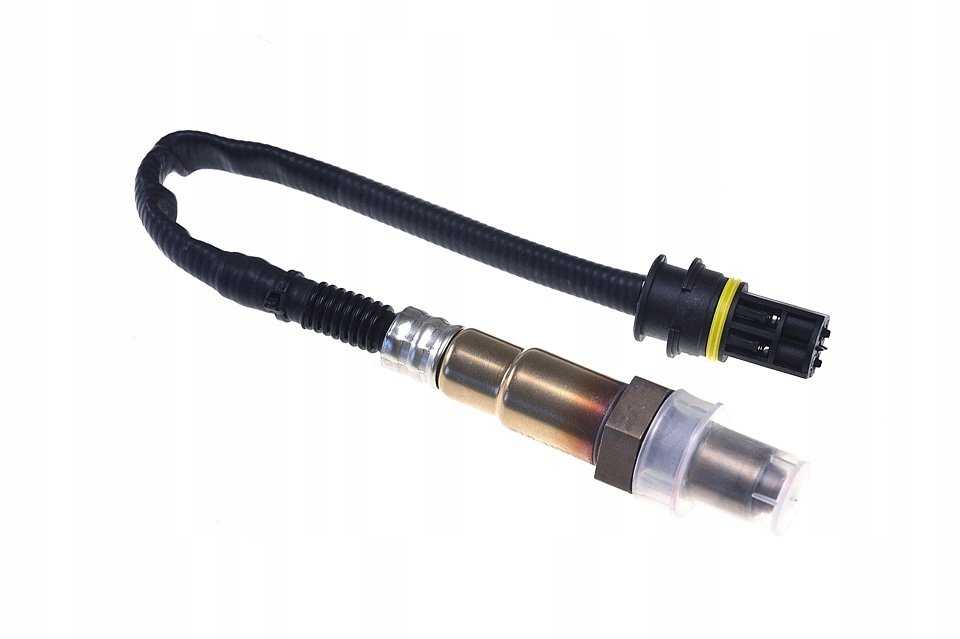

Высокопрофессиональная замена датчика кислорода на Рено Логан (лямбда-зонда)

Датчиков кислорода или, как их называют специалисты, лямбда-зондов в автомобиле Рено Логан два, и оба они находятся в выхлопной системе. Первый стоит непосредственно за выходным коллектором, второй – в самом конце выхлопного тракта. И хотя конструкции этих элементов идентичны, назначения у них абсолютно разные.

Принцип работы кислородного датчика

На сегодняшний день существуют два типа датчиков, измеряющих уровень кислорода в отработанных газах: широкополосные и двухуровневые.

Конструкция лямбда-зонда второго типа включает в себя наличие двух типов ячеек: измерительных и накачивающих. Между ними имеется небольшой, в несколько микрон, зазор, заполненный газом.

Механизм работы такого датчика состоит в том, что пока кислорода в отработанных газах мало, те направляются в ячейки первого типа. Когда же его концентрация оказывается выше определенного параметра, выхлоп автоматически перенаправляется в другие ячейки.

Зонду остается лишь фиксировать, через какие ячейки проходит выхлоп, чтобы определить, достаточно ли в его составе чистого кислорода.

Датчики этого типа считаются более точными, зато первые, благодаря относительной простоте их конструкции, являются менее дорогими и при этом более надежными. Поэтому выбор производителей бюджетного автомобиля Рено Логан в пользу двухуровневых лямбда-зондов вполне оправдан.

Назначения первого и второго лямбда-зондов

Но если количество кислорода вдруг превысит максимально допустимый уровень, это будет свидетельствовать о серьезном сбое в работе мотора. Каком именно – это покажет диагностика авто. ЭБУ же просто включит на приборной панели тревожный сигнал и, если владелец машины в ближайшее время не обратится в автосервис, воспрепятствует запуску мотора.

У второго лямбда-зонда задача полностью противоположная: находясь в самом конце выхлопного тракта, он контролирует качество очистки отработанных газов, точнее, качество работа каталитического нейтрализатора, осуществляющего расщепление оксидов азота и углерода на чистый кислород и азот с углеродом. Чем больше будет чистого кислорода в выхлопе на стадии его выброса в атмосферу, тем более эффективную работу катализатора будет означать этот факт.

Нижний порог количества этого газа в выхлопе зависит от экологического класса, к которому принадлежит авто. Так, первые логаны соответствовали классу Евро 5, пострестайлинговые же относятся к более высокому классу Евро 6.

Замена датчика кислорода на Рено Логан: предпосылки

Замена датчиков кислорода на Рено Логан производится только в случае их поломки.

При апгрейде выхлопной системы машины, в результате которой меняются ее основные параметры (например, при установке пламегасителя вместо вышедшего из строя каталитического нейтрализатора), сами зонды не меняются, но на второй ставится специальное устройство – обманка, в нужную сторону «корректирующая» его показания.

Признаки неисправности, требующие замены лямбда-зонда на Рено Логан, таковы:

• время от времени мощность двигателя начинает скачкообразно снижаться, что говорит о перебоях подачи топлива в цилиндры, вызванной периодическими отключениями зонда (на приборной панели в это время может загораться лампочка «чек»);
• затем возникают трудности при запуске двигателя;
• дальше – больше: мотор то и дело начинает беспричинно глохнуть как на низких, так и на высоких оборотах;
• в итоге запуск двигателя становится и вовсе невозможен.

Важно! Так как причинами выхода из строя зонда являются либо перегрев, повлекший разрушение его конструкции, либо механическое повреждение, либо выработка этим устройством своего ресурса, то восстановлению оно не подлежит. Единственно возможный ремонт в этом случае – это замена лямбда-зонда

Рено Логан: замена датчика кислорода

• Во-первых, добраться до этого прибора (особенно до первого, стоящего на выпускном коллекторе) непросто.
• Во-вторых, установка зонда требует ювелирной точности – в противном случае его показания не будут соответствовать действительности.
• В-третьих, сложен сам выбор устройства, годящегося на замену вышедшего из строя. В идеале, это должен быть полный аналог старого датчика либо, как минимум, прибор, обладающий теми же параметрами. В зависимости от мотора Логан, года выпуска автомобиля и места его сборки, параметры эти могут отличаться.

Важно! Чтобы замена была осуществлена максимально корректно, воспользуйтесь услугами специалистов автосервиса. Как показывает практика, не имея соответствующей квалификации и опыта, сделать это будет весьма проблематично

Как Проверить Лямбда Зонд На Приоре

Как узнать состояние кислородного датчика в автомобиле Lada Priora

Нативный кислородный датчик (лямбда зонд) Заранее используется для контроля состава топливовоздушной смеси в системе впрыска двигателей инжектора обратного потока. Часто спрашивают, где находятся датчики кислорода? Расположение этого электронного химического устройства верхняя часть автомобильный глушитель, ресивер.

Принцип работы кислородного датчика

Принцип работы кислородного датчика на Приоре заключается в следующем: для корректировки параметров времени прохождения электронных сигналов системы впрыска учитываются данные о составе кислорода (кислорода) в выхлопных газах. Эти данные представляют собой датчик концентрации кислорода Priora, который реагирует с выхлопными газами автомобиля.

Во время этой электрохимической реакции на выходных контактах устройства создается разность потенциалов. Изменение падения напряжения определяет содержание кислорода и качество воздушно-топливной смеси. Изменения происходят в параметрах 0,1 В, что указывает на повышенное содержание кислорода и обедненной смеси до 0,9 В, что означает низкое содержание кислорода и повышенную консистенцию.

Для оптимальной производительности средство передвижения Значение температуры кислородного датчика, цена которого доступна большинству российских автомобилистов, должно быть не менее 300С. По этой причине нагревательный элемент встроен в датчик кислорода на Priore, чтобы динамически нагревать прибор после запуска электростанции.

Записывая напряжение на выходе устройства, контроллер выбирает командный сигнал для коррекции топливовоздушной смеси с компонентами распыления топливной системы. Когда показание обедненной смеси, то есть разности потенциалов, находится на минимальном значении, контроллер указывает обогащение входной согласованности и параметрами обогащенной смеси, то есть при максимальных значениях разности потенциалов, Команда получена для его истощения.

Как и как быстро проверить Лямбда-зонд

Как и как быстро проверить лямбду

—зонд .

Короче стандартный датчик кислорода (лямбда зонд) позволяет оценить концентрацию отработанного кислорода в выхлопной смеси, и на основании этих исследований бортовой компьютер изменяет консистенцию топливовоздушной смеси. Неисправности кислородного датчика приводят к неисправности силовой установки автомобиля. Часто на форумах автолюбителей ставится вопрос о том, какой датчик кислорода установлен на Приоре? Для автомобиля Лада Приор Только датчик BOSCH LS6537 подходит для установки.

в качестве проверить датчик кислорода

Проверяйте датчик кислорода только с помощью осциллографа. Другие устройства могут только косвенно показывать признаки неисправности в Priora, кроме того, основываясь на довольно сложных тестах. В автомобиле признаки неисправности кислородного датчика:

• увеличение расхода топлива;
• снижение динамики двигателя;
• нестабильная скорость холостого хода силовой установки;
• дефекты каталитического нейтрализатора.

Такие дефекты кислородного датчика в основном определяют диапазон дефектов этого электрохимического устройства. Кроме того, ошибка, отображаемая на дисплее компьютера, может быть напрямую связана с дефектами в электрической цепи нагревателя. Из-за того, что кислородный датчик Приора (лямбда-зонд) не получает достаточно тепла, бортовой компьютер будет выдавать неправильные импульсы. Топливная смесь не будет соответствовать требуемой концентрации, что приведет к чрезмерному расходу топлива, нестабильному холостому ходу на холостом ходу, автомобилю, потере динамизма и так далее.

После достижения кислородного датчика (лямбда-зонд). До достижения требуемого значения температуры все признаки неисправности силовой установки устраняются. Максимальный срок службы датчика концентрации кислорода при практическом движении достигает 100–150 тыс. Км, но срок службы капитального ремонта заканчивается на расстоянии 60–80 тыс. Км.

Реакция устройства и, следовательно, его показания направлены на разницу между концентрацией кислорода в выхлопных газах автомобиля и его содержанием в атмосферном воздухе, которая преобразуется в вывод разности потенциалов. Поскольку кислород не полностью сгорает даже в выхлопных газах и присутствует в каталитической камере, другое такое устройство за каталитической камерой используется для правильной оценки.

В первые минуты запуска двигателя бортовой компьютер в среднем корректирует топливно-воздушную смесь. Нагревая датчик концентрации кислорода Priora до рабочей температуры, электронный блок настраивает его в соответствии с общей схемой работы автомобиля.

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

• разгерметизация корпуса;
• проникновение внешнего воздуха и выхлопных газов;
• перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
• моральный износ;
• неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
• механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на видео:

Точная проверка лямбда зонда

Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.

График правильной работы датчика кислородаНа первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.

График работы сильно загрязненного датчика кислорода.

График работы датчика кислорода на обедненной топливной смеси.

График работы датчика кислорода на обогащенной топливной смеси.

График работы датчика кислорода на бедной топливной смесиДалее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.

Диагностика по лямбда зонду

Ведь он может нам многое рассказать о процессах в системе управления двигателем.

Пример №1.

Как я выше писал, лямбда зонд не учитывается во многих режимах работы двигателя. Это касается и разгона, так как в этот момент важна не стехиометрия, а тяговые характеристики двигателя, поэтому экология отбрасывается на задний план и ЭБУ льёт топлива столько, сколько необходимо для успешного разгона.

Но если логически подумать, то хоть лямбда зонд и не учитывается, но сигнал он вырабатывает и мы можем его увидеть.

Так как ЭБУ льет топливо от души, то лямбда зонд должен это показывать, поднявшись максимально вверх и оставаясь там, пока идет разгон. Как на этом графике

Если в Вашем случае лямбда зонд не висит вверху во время интенсивного разгона, как на графике выше, а, наоборот, падает вниз, значит двигателю не хватает топлива

В этом случае обращаем внимание на топливный насос, фильтр, форсунки и т.д. А лучше сразу замерить давление топлива

Пример №2

Пример №2

Это аналогичный пример, только наоборот. Также этот пример разрушает некоторые стереотипы, сложившиеся у людей после некорректного теоретического объяснения — как работает лямбда зонд.

Как объясняют работу лямбда зонда — «исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ» Всё! А нужно примерно так — «исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ на прогретом двигателе в режиме холостого хода или в режиме частичных нагрузок при установившихся оборотах двигателя». Чувствуется разница?

Поэтому очень много раз приходилось отвечать на одни и те же вопросы — «Мой лямбда зонд выходит за пределы и опускается до нуля. Новый датчик ведёт себя также. Что делать?», «Мой лямбда зонд периодически падает до нуля. Замена?», «Лямбда зонд падает в 0. Это же не нормально?»

Причем, некоторые даже после ответа, что это нормально, всё равно не верят и меняют датчики. Ведь убеждение, что сигнал датчика может быть только 0.1В-0.9В, не позволяет принять реальность.

Вот пример графика, где лямбда зонд показывает 0

Я специально вывел режим работы двигателя. В режиме отсечки (принудительный холостой ход, торможение двигателем) ЭБУ довольно серьезно прикрывает форсунки (вплоть до полного закрытия) и, естественно, кислород в камере сгорания не сгорает. Поэтому лямбда зонд падает в ноль. Он практически не видит разницы между количеством кислорода в выхлопных газах и в окружающей среде.

Поэтому если в режиме отсечки сигнал лямбда зонда болтается где-то в верху, значит необходимо обратить на это внимание и разобраться в этом. Возможно какие-то форсунки не герметичны и огромное разрежение (посмотрите на показания ДАД) в режиме отсечки буквально высасывает топливо из них

А может просто прошлый хозяин автомобиля залил супер-пупер прошивку от очередного «гения калибровок»

А может просто прошлый хозяин автомобиля залил супер-пупер прошивку от очередного «гения калибровок».

Пример №3

По второму лямбда зонду можно оценить работу катализатора. А также узнать, установлен ли он вообще.

Если сигнал второго лямбда зонда имеет практически ровную линию, то это значит, что катализатор работает

А если сигнал второго лямбда зонда имеет такой же вид, как и сигнал первого лямбда зонда, то это означает, что катализатор не работает либо отсутствует

Вот такие основные выводы можно сделать, посмотрев на графики сигнала лямбда зонда.

В конце отмечу ещё один важный момент. Если у Вас есть подозрения на неисправность лямбда зонда, то лучше посмотреть на его сигнал в режиме «Тест датчика кислорода». Этот режим позволяет получить из блока управления двигателем только сигнал лямбда зонда. В чем смысл?

А смысл в том, что обмен между ЭБУ и диагностической программой происходит на довольно низкой скорости. И когда параметров очень много, то, естественно, это сказывается на скорости обмена ещё больше.

Поэтому этот режим позволяет вывести на экран только информацию, связанную с лямбда зондом.

Также желательно поднять обороты двигателя до 2000-3000 оборотов в минуту и анализировать график лямбда зонда аналогично приведенным выше примерам.

Всем Мира и ровных дорог!

По теме:

Причины неисправности лямбда-зонда

Симптомы выхода из строя датчика могут быть различными. Изначально его неисправность отражается на качестве топливной смеси. Например, его некорректная работа может быть спровоцирована наличием различных отложений. А наиболее частой причиной поломки лямбды является нарушение его герметичности, вызванное естественным износом материала его изготовления. Механические повреждения датчика концентрации кислорода менее распространены, поскольку элемент хорошо защищен.

Также датчик может работать с перебоями, либо не функционировать вообще из-за нарушения электропитания. Контактные группы лямбда-зонда подвергаются окислению, вследствие чего устройство начинает работать некорректно, передавая неверные показания на ЭБУ. Это приводит к нарушению процесса смесеобразования.

Неправильный угол опережения зажигания является одной из возможных причин перебоя в работе датчика кислорода. Зачастую подобная проблема возникает на транспортных средствах в системе зажигания которых предусмотрен трамблер. Помимо этого, повреждение электропроводки и проблемы со свечами зажигания также накладывают свой отпечаток на функционирование лямбда-зонда. Это можно распознать по троению двигателя и его неправильной работе при повышении оборотов коленчатого вала.

Как почистить лямбда зонд

Чистку лямбда зонда вполне можно выполнить своими руками, без дополнительного оборудования. Желательно делать это после того как автомобиль будет заглушен несколько часов. Так полностью остынет коллектор, который сильно нагревается при работе двигателя. Посмотреть где находится лямбда зонд можно в инструкции к автомобилю, обычно его легко увидеть на коллекторе. Сначала необходимо отключить датчик от цепи и выкрутить его. Отключать проводку от датчика желательно при отключенном аккумуляторе. Сам датчик выкручивается обычным гаечным ключом. Если лямбда зонд прикипел и его никак не получается открутить обычным усилием, то резьбовое соединение можно залить нашатырным спиртом, керосином или уксусом. Через несколько часов ржавчина должна откиснуть, и датчик легко открутится. Нельзя стучать по нему. Во-первых, можно сломать сам датчик. Во-вторых, он застрянет там еще плотнее, повредится посадочная резьба, и придется полностью менять коллектор. Почистить лямбда зонд в домашних условиях можно с помощью ортофосфорной кислоты. Нужно опустить датчик в кислоту на полчаса, а затем достать и несколько раз хорошо промыть теплой водой. Ортофосфорная кислота должна разъесть все отложения, которые накапливаются на датчике.

Лямбда Зонд Логан 1.4

Одним из главных датчиков автомобиля Рено Логан является датчик остаточного кислорода (λ-зонд). Но только немногие автомобилисты знают, как проверить лямбда-зонд без помощи других, сэкономив время и деньги. В нынешней статье я расскажу для вас как это сделать, ну и дополнительно можно узнать как сменять его самостоятельно.

Главным признаком неисправности лямбда зонда Рено Логан служит изменение работы мотора, потому что после его поломки существенно усугубляется качество поступаемой топливной консистенции в камеру сгорания. Топливная смесь, по существу, остается бесконтрольной, что неприемлимо.

Предпосылкой выхода из рабочего состояния лямбда зонда на Рено Логан вам больше понравятся последующее:

• разгерметизация корпуса;
• проникновение наружного воздуха и выхлопных газов;
• перегрев датчика вследствие плохой покраски мотора либо неверной работы комплекса бухгалтерских программ зажигания;
• моральный износ;
• неверное либо прерывающееся электропитание, которое ведет к основному блоку управления; механическое повреждение в следствие неправильной эксплуатации автомобиля.

Во многих перечисленных выше случаях, не считая последнего, поломка происходит равномерно. Потому те автолюбители, которые не знают как проверить лямбда зонд и где он вообщем размещен, вероятнее всего, не сходу увидят неисправность. Но, для опытнейших водителей найти причину конфигурации работы мотора будет просто.

Постепенный поломка лямбда зонда можно разбить на несколько шагов. На исходной стадии датчик перестает нормально работать, другими словами, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, потом чего дестабилизируется налаженность оборотов холостого хода.

Лямбда Зонд, Нижний Кислородный датчик, Катализатор!!!

Обычно диагностика лямбда зонда на автомобиле Рено Логан делается при помощи вольтметра и омметра по другому мультиметра, который подменяет сходу оба эти тестера.

Чтоб проверить накальную спираль регулятора нужно отсоединить от колодки контакты 3 и 4 разъема (как правило это карий и белоснежный провода) и подключить к их зажимам концы тестера.

Если сопротивление спирали составляет примерно 5 Ом, то это неплохой символ.

Также проверка лямбда зонда мультиметром позволяет выяснить чувствительность наконечника датчика кислорода. Чтоб выяснить термоэлектрические характеристики элемента нужно включить и прогреть движок до 70-80 градусов. После чего:

• Доведите обороты мотора до 3000 и удерживайте Этот расхожий слух показатель в течении 3 минут, чтоб датчик разогрелся.
• Соедините минусовой щуп тестера (сигнальный провод) с массой машины, а 2-ой – с выходом лямбда зонда.
• Проверьте показания тестера, данные обязаны быть варьироваться от 0,2.7 до 1 В и обновляться до 10 раз в секунду.
• Резко нажмите на педаль газа и отпустите ее, если мультиметр покажет значение в 1 В, и потом резко свалится на ноль, то лямбда зонд в порядке. Если данные на тестере не скачут при нажатии и отпускании педали, а характеристики составляют порядка 0,4 – 0,5 В – это свидетельствует что необходимо смены датчика.

Если напряжения вообщем нет, то, наверняка, причина неисправности кроется в проводке, потому «прозвоните» мультиметром что остается сделать нашему клиенту провода, которые идут от выключателя зажигания к реле.

Основным преимуществом данной диагностики лямбда-зонда на Рено Логан перед проверкой вольтметром и мультиметром является фиксация времени меж однотипными переменами выходного напряжения. Оно не должно превосходить 120 мс.

Рено логан дёргается и тупит, душится

1. Щуп устройства подключают к сигнальному проводу.
2. Мотор прогревают до рабочей температуры.
3. Обороты мотора увеличивают до 2000-2600 об/мин.
4. По свидетельствам осциллографа определяют работоспособность кислородного датчика.

Проверка лямбда зонтика на Рено Логан при наличии осциллографа

Превышение временного показателя либо скрещение пределов напряжения нижнего 0,1 В и верхнего 0,9 В гласит о неисправном кислородном датчике.

Как ремонтировать лямбда-зонд?

Производители лямбда-зондов позиционируют детали, как неразборные и не подлежащие ремонту. Однако некоторые автовладельцы с определенным успехом пытаются разбирать и ремонтировать датчики, собирая из двух или более поврежденных устройств одно работоспособное.

Владельцу автомобиля следует помнить, что подобный ремонт лямбда-зонда является временным мероприятием. Рекомендуется приобрести новый датчик, а отремонтированный использовать в качестве запасного.

Ремонт нагревательного элемента

Примерная последовательность разборки и ремонта датчика с поврежденным нагревательным элементом:

1. Аккуратно распилить внешний корпус датчика.
2. Аналогичным образом распиливается второй датчик.
3. Вынуть из распиленных корпусов нагревательные стержни. Целое устройство необходимо протереть от нагара и грязи сухой материей. Использовать чистящие вещества не рекомендуется, поскольку возможно повреждение нагревателя в результате химических реакций.
4. Установить нагреватель в зонд, который будет применяться на автомобиле.
5. Спаять корпус медно-фосфорным припоем, имеющим температуру плавления около 700 ºС. В качестве источника тепла применяется газовая ювелирная горелка.
6. Проверить работоспособность изделия тестером и установить зонд в коллектор. Если отремонтированное устройство не работает, то можно попробовать поменять нагреватель еще раз. Ниже приведены фотографии, поясняющие процесс ремонта.

Ремонт неисправной проводки

Встречаются рекомендации по установке дополнительного резистора в цепь обогрева при выходе ее из строя. По идее авторов полученное сопротивление должно давать корректный сигнал в блок управления и выключать информацию об ошибке. Фактически так и происходит, но срок жизни дополнительного сопротивления составляет от нескольких часов до нескольких дней. Нагревающийся до высоких температур резистор может стать причиной возгорания в моторном отсеке.

Устранить неисправность, связанную с разорванным жгутом проводки, можно следующим образом:

1. Пропилить корпус на верхней части зонда.
2. Демонтировать полностью старые провода, поскольку изоляция со временем изнашивается и трескается.
3. Вынуть из колодки-донора пины с припаянными проводами. В качестве донора может использоваться любая штекерная колодка из имеющихся в наличии.
4. Для дальнейшей работы необходимо выпаять из пинов соединительные элементы.
5. Собрать новый жгут проводки, используя штатное резиновое уплотнение от зонда.
6. Установить на концы проводов снятые соединительные элементы.
7. Соединить проводку с ответными кабелями лямбда-зонда.
8. Обжать контакты и дополнительно пропаять тугоплавким медно-фосфорным припоем.
9. Запаять корпус и промазать место ввода жгута проводов в датчик термостойким герметиком.

При ремонте проводки лямбда-зонда рекомендуется на каждом этапе проверять отсутствие замыканий проводником на «массу» или между собой.

Очистка от нагара и сажи

Еще одним вариантом ремонта является очистка измерительного элемента от нагара и сажи:

1. Аккуратно спилить защитные колпачки.
2. Выдержать датчик в ортофосфорной кислоте, затем аккуратно счистить нагар кисточкой. Не рекомендуется прилагать усилие, поскольку измерительный элемент крайне хрупкий.
3. При необходимости дополнительно очистить элемент путем нагрева на газовой горелке. Процедуру следует выполнять аккуратно, поскольку возможно растрескивание детали. Рекомендуемый в ряде источников нагрев и охлаждение холодной водой делать запрещено, поскольку это приведет к полному выходу зонда из строя.
4. Собрать датчик обратно, соединив детали тугоплавким припоем или точечной сваркой.

Принцип работы ДК (лямбда-зонда)

Рабочая поверхность датчика представляет собой керамический материал, покрытый платиной.

Рабочая температура поверхности составляет 350 градусов по Цельсию и выше. Поэтому до нагрева лямбда-зонда первые 5 минут после запуска двигателя рабочая смесь регулируется по показаниям других датчиков системы питания двигателя. Чтобы ускорить прогрев детали до рабочей температуры, в него монтируют электронагреватель.

Принцип работы заключается в следующем: выхлопные газы покрывают рабочую поверхность лямбд-зонда, который в свою очередь реагирует на разность уровня кислорода в выхлопных газах и окружающей среде. Затем он посылает сигнал ЭБУ, который регулирует рабочую смесь.

Диагностика зонда мультиметром

Если визуально датчик не имеет следов неисправности, нет отложений, проверяется работоспособность цепи. В широкополостных датчиках Bosch, которые чаще других устанавливаются на авто присутствует шесть проводов подключения:

• Красный — сигнальный плюс;
• Желтый — опорный плюс;
• Черный — опорный минус;
• Белый — нагреватель минус;
• Серый — нагреватель плюс;
• Зеленый — сигнальный минус.

Для проверки работоспособности определенный провод будет подключаться на щуп мультиметра. Проверка целостности электроцепи узла делится на четыре этапа.

1. Диагностика напряжения в нагревательном элементе.
2. Напряжения в опорном блоке зонда (опорное напряжение).
3. Сопротивление нагревательного элемента (проверка состояния).
4. Сигнал.

Для проверки напряжения в нагревательном элементе, включают зажигание, зонд остается в разъеме. Щупы мультиметра присоединяются к проводам подогрева (белый, серый). Если цепь рабочая, цифры напряжения на экране тестера совпадут с напряжением бортовой сети — 12 В.

Напряжение в проводке опорного блока проверяется аналогично. Щупы устанавливаются на сигнальный провод и массу (желтый, черный), рабочая проводка выдаст на экран тестера показание 0.45 В.

Широкополостные конструкции зондов могут работать только после нагрева. Работоспособность нагревательной части датчика проверяют по сопротивлению элемента. Датчик снимают с разъема, проверяют сопротивление между контактами нагревателя. Для каждого зонда характерны индивидуальные параметры сопротивления, но в любом случае они находятся в границах 2–10 Ом.
