Как проверить датчик распредвала калина

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

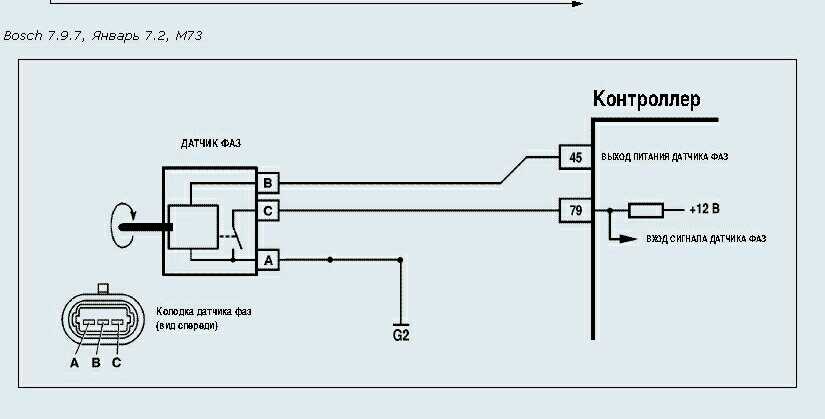

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
Отсоединить «фишку» от датчика, отщелкнув фиксатор.
Демонтировать датчик из его посадочного места.
На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

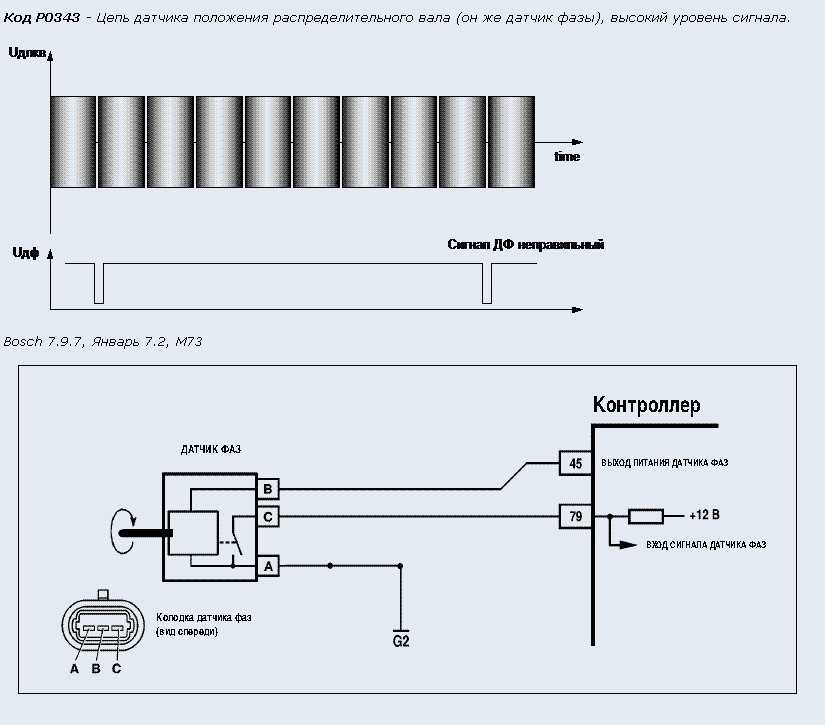

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Проверка и замена детали

Чтобы убедиться, что проблема состоит в поломке контроллера скорости Лады Калины, нужно воспользоваться тестером. Снимаем устройство и находим импульсный контакт при помощи мультиметра. Далее соединяем минусовый щуп с мотором, а плюсовый с импульсным проводом. Надеваем небольшую трубку на ось устройства и прокручиваем ее.

При этом мультиметр должен быть наготове, чтобы сразу же измерить возникшее напряжение. У работоспособного датчика напряжение должно изменяться с 0.5-0.6 В до 9.9-10 В. Замена датчика скорости происходит следующим образом. Нам понадобится два ключа, на 10 и на 21. Теперь необходимо отключить аккумулятор от сети, а после и разъем датчика. Теперь можно приступить к демонтажу дефектного прибора.

Столкнулся с такой проблемой — датчик скорости на Калине очень быстро вышел из строя. Говоря более конкретно, где-то за полтора года я заменил 3 датчика скорости. Причем последний не проработал и дня. Такой расклад событий меня не устраивал и, честно говоря, слегка поднадоел. Решил разобраться в чем причина столь быстрой «кончины» датчиков.

Поломаться датчик скорости, в основном, может по 3-и причинам — первая, и самая распространенная, попадание жидкости (воды или антифриза) на контакты датчика. Это происходит из-за подтекания патрубков или проезда через большую лужу. Вторая причина — попадания внутрь датчика трансмиссионного масла. Это уже из-за конструктивных особенностей самого датчика. И третья — микросхема датчика скорости может начать плавиться, почему это происходит никто точно не знает.

Первый раз у меня датчик скорости вышел из строя из-за попадания на него тосола. Устранил течь (подтекали патрубки идущие к печке, как раз над датчиком) и заменил датчик. Второй раз спидометр перестал показывать после поездки в дождливую погоду, хотя по лужам вроде и не ездил

Третий раз я вообще не понял почему он перестал работать, возможно сгорела сама микросхема, но это уже не так важно

Датчики скорости на Калину имеют три разновидности 1118-3843010-00 (02, 04). То есть отличаются только последними двумя цифрами. Продавци на рынке утверждают, что нужно ставить только тот, который стоял до этого. Так оно и есть (проверенно лично). Датчики с окончанием 02 и 04 взаимозаменяемы по посадочным местам, но если Вы установите 04 вместо 02 (или наоборот), то работать он не будет (или будет, но всего пару сотен метров, как у меня и произошло). Датчики с окончанием номера 00 вообще не получится установить вместо 02 или 04 из-за различной формы посадочных мест.

Датчик-скорости-1118-3843010-02 (Калуга) так же отличается от -04. На вид он более качественный, когда берешь в руки это заметно. Имеет овальную форму, а не угловатую. Низ датчика сделан не из пластмассы, а залит веществом, наподобие эпоксидной смолы (точно не знаю). Такой же датчик у меня стоял изначально. Почему я не купил такой же сразу, сам не знаю.

Так вот к чему я веду, покупайте те датчики, которые стояли у Вас. Придите в отделение АвтоВАЗа и попросите датчик скорости, Вам предложат фирменный, качественный датчик необходимого образца. И не нужно проводить «эксперименты», устанавливая все подряд. Только потратите свои деньги.

Еще одной причиной может стать отгнивание (повреждение) контактов на самом разъеме или же перелом его проводков.

В таком случае Вам придется купить новый разъем. Меняется он элементарно просто — отрезается старый и на его место прикручивается (припаивается) новый. Будьте внимательными с порядком проводов, не перепутайте их местами.

Измерение скорости автомобиля уже давно осуществляется не механическим способом. За это отвечает датчик скорости, принцип работы которого основан на эффекте Холла. Этот датчик подает в контроллер электромагнитные импульсы, на основе которых последний вычисляет скорость движения машины.

Измерение скорости автомобиля происходит следующим образом. Датчик за каждый километр пройденного пути посылает контроллеру фиксированное количество импульсов – 6004. Чем быстрее движется машина, тем выше частота передачи. Таким образом, контроллер вычисляет скорость по временному интервалу между импульсами.

Помимо своей основной функции, этот датчик косвенным образом помогает автовладельцу экономить топливо. Когда автомобиль движется накатом со скоростью свыше 20 км/ч, контроллер, основываясь на показаниях датчика, не открывает подачу горючего.

Методы проверки датчика давления масла

Стоимость датчика давления масла крайне низка, поэтому многие автовладельцы рекомендуют производить проверку родного измерителя путем установки взамен него нового ДДМ. После этого силовой агрегат запускается. Если показания датчика стали соответствовать действительности, то это значит, что родной измеритель вышел из строя.

Выполнить проверку можно с помощью мультиметра. Для этого следует проверить наличие напряжения на клемме подключаемой к измерителю. При отсутствии питания поломку следует искать в других элементах, а не в ДДМ.

Проверка датчика возможна с помощью манометра. Он вкручивается в посадочное место ДДМ. При запущенном моторе контролируется давление. Если оно ниже 0.65 кгс/см2, то сигнальная лампа датчика должна гореть, в противном случае ДДМ неисправен.

Если индикатор низкого давления масла загорелся во время движения, то косвенным способом проверки является нижепредставленный метод.

Выкрутить датчик из посадочного места.
Прокрутить стартер, не допуская запуска мотора.
Проконтролировать посадочное место ДДМ. Если из отверстия вытекает масло, то давление должно соответствовать норме и загорание индикатора говорит о выходе из строя ДДМ.

Более точной является нижепредставленная проверка датчика контроля давления масла:

Вырезать небольшой кусок шланга.
Подключить к шлангу с одной из сторон насос.
Вторую сторону трубки подключить к датчику.
Проверить сопротивление датчика с помощью мультиметра или омметра. Оно должно быть минимально.
Начать качать воздух насосом.
При достижении давления в 0.65 кгс/см2 требуется повторно померить сопротивление. Измерительный прибор должен показать разрыв.

Как проверить датчик распредвала 405, 406, 409, 4213, 4216 моторов ?

Здесь изложены некоторые способы, как проверить датчик распредвала? Они просты в использовании и применнимы в любых условиях нахождения автомобиля.

Проверить датчик распредвала можно несколькими способами:

С помощью встроенной функции само диагностики
С помощью простого тестера.
С помощью осциллографа.

Первые два способа каждый водитель может применить везде: дома на стоянке, в пути.

Проверка датчика распредвала с помощью встроенной в ЭБУ функции само диагностики

Чек сигнализатор светится при включенном движителе. Само диагностика ЭБУ показывает код ошибки 54. Проконтролируйте целостность проводов 8, 37д;
Посмотрите соединение экранирующей оболочки с минусом мотора;
Проконтролируйте расстояние между концом измерителя и отметчиком;
Поменяйте сенсор на рабочий.

Сигнальный чек хаотично мигает на холостом ходу мотора. Самодиагностика ЭБК высвечивает ошибку 54. Чек сигнализатор поломки пропадает при увеличении вращения движка.

Исправте вероятные торцевые колебания штифта-отметчика распредвала;

Проконтролируйте соединение экранной оболочки с минусом движителя.

Ошибка 0441 на Ладе Калина причины, как исправить

Зная, на что указывают коды ошибок, владельцам Лады Калина можно будет самостоятельно диагностировать техническое состояние авто, своевременно выявлять неисправность, не допуская возникновения серьезной поломки того или иного узла.

В чем суть данной системы

В систему автоматической диагностики неисправностей Калины входят несколько устройств. На табло отображается информация, которая обрабатывается всеми устройствами. Чтобы автовладельцы не занимались самостоятельным обслуживанием своих машин, производители не стремятся распространяться о расположении устройств и об их расшифровке. Объясняется это довольно просто: если владелец авто, не обладающий должным опытом, решит самостоятельно и без советов специалистов заняться ремонтом Лады Калина, увидев на табло ошибку 0441, то он может только ухудшить техническое состояние своего «четырехколесного друга».

Следует также иметь в виду, что полученная информация из системы автоматической диагностики обрабатывается бортовым компьютером, что упрощает ремонт автомобильного узла, так как владельцы имеют возможность визуально узнать, в каком месте обнаружен дефект.

Так как на Ладе Калина бортового компьютера нет, то владелец сможет визуально ознакомиться только с цифрой кода, а о месте поломки ему придется догадываться самостоятельно. Чтобы не допустить ошибки при ремонте своего авто, специалисты рекомендуют наизусть знать каждый код для своевременного устранения любого вида неисправности.

Диагностика неисправностей с использованием приборной панели

Владельцам Лады Калина нужно не только наизусть знать коды неисправностей, но и понимать, как можно продиагностировать исправность авто с помощью приборной панели, на которой и отображаются анализируемые коды.

Для запуска диагностики нужно сделать следующее:

запустить в действие кнопку, которая подсчитывает пробег авто за сутки;
продолжая ее удерживать, поворачивать ключ зажигания;
если все будет сделано верно, стрелка электронных элементов начнет перемещаться от теперешнего положения к назначенному;
после того как стрелка займет конечное положение, нужно будет активировать кнопку, которая расположена на переключателе дворников, чтобы полученная информация переключилась на экран;
при активации этой кнопки на панели отобразиться функциональность электроприборов, что позволит автовладельцам без проблем и своевременно выявить неисправность и быстро ее устранить.

Обновлять по такой схеме информацию на доске приборов нужно трижды, чтобы можно было визуально ознакомиться с кодами ошибок, которые обозначаются цифрами:

2 указывает на неполадки в напряжении сети;
3 предупреждает о поломке датчика, который контролирует уровень топлива;
4 показывает, что вышел из строя датчик охлаждающей системы;
5 предупреждает, что вышел из строя температурный датчик;
6 предупреждает о перегреве мотора;
7 указывает на то, что давление масла сильно упало;
8 предупреждает о неполадках в тормозной системе;
9 указывает на то, что аккумуляторная батарея разрядилась.

Диагностика неисправностей при помощи автомобильных контролеров: что делать

Производить диагностику неисправностей для Лады Калина можно не только при помощи приборной доски, но и с помощью отдельных автомобильных контролеров, которые отвечают за работу конкретного узла или агрегата машины.

Узнать, как расшифровывается код, можно по справочнику или используя для этого программу специального программного обеспечения. Ведь запомнить наизусть все коды не так просто, особенно начинающим автолюбителям.

Рассмотрим несколько самых распространенных кодов, которые может показать диагностическая система:

Ошибка Лады Калина 0441 укажет на поломку датчика доступа кислорода.
Код 1602 подскажет о том, что на ЭБУ не попадает напряжение из сети.
Код 0363 указывает на поломку автомобильной катушки.
О неисправности двигателя сообщит контролер под маркировкой Bosch-ME-7.9.7.

Стоит отметить, диагностическая система не всегда точно указывает на элемент, вышедший из строя, чаще всего данная система указывает на участок, в котором образовалась проблема. То есть такая система подсказывает автовладельцу о неисправности в определенном узле, чтобы поломку владелец машины исправил своевременно, произведя перед этим более точную диагностику дефекта. К примеру, если отобразится код ошибки 0504, это укажет на неполадки в системе, отвечающей за тормоза, а какие именно возникли неисправности, получится выяснить только после тщательного изучения работоспособности данной системы.

Датчик фаз Лада Калина 8 и 16 кл: признаки неисправности

Современные моторы оснащены таким полезным элементом бортовой системы управления как датчик фаз. Он располагается на левом боку головки двигателя Лада Калина 16 клапанов и призван определять в заданный момент угол поворота распредвала. Информация с датчика направляется в ЭБУ, где осуществляется его обработка, после чего контроллер выполняет управляющие или корректирующие действия. Без присутствия такого датчика достичь исправной работы движка в Лада Калина 16 клапанов практически невозможно, ведь не будут верно откорректированы фазы газораспределения.

После получения информации от датчика управляющая функция ЭБУ сводится к установке правильного момента зажигания и своевременной подаче требуемого объема топлива к каждому цилиндру индивидуально в Лада Калина 16 клапанов. Весь этот функционал и обеспечивает ровную, устойчивую работу мотора на различных оборотах и при использовании топлива с разным качеством.

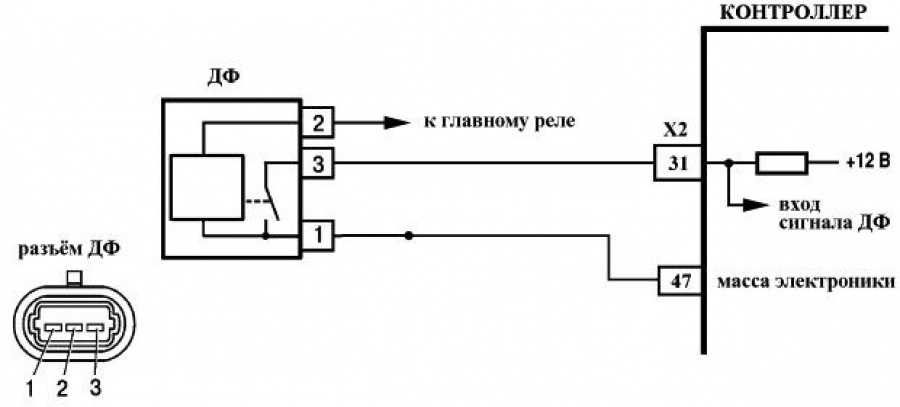

Проверка датчика фаз в Калине

Если возникло подозрение на неудовлетворительный функционал датчика фаз, то выполнить проверку можно самостоятельно без необходимости посещения сервиса. Для «знающих» владельцев Лада Калина 16 клапанов весь процесс займет не слишком много временного ресурса. Однако если опыта в данном вопросе нет, что лучшее решение — встреча с адекватным мастером.

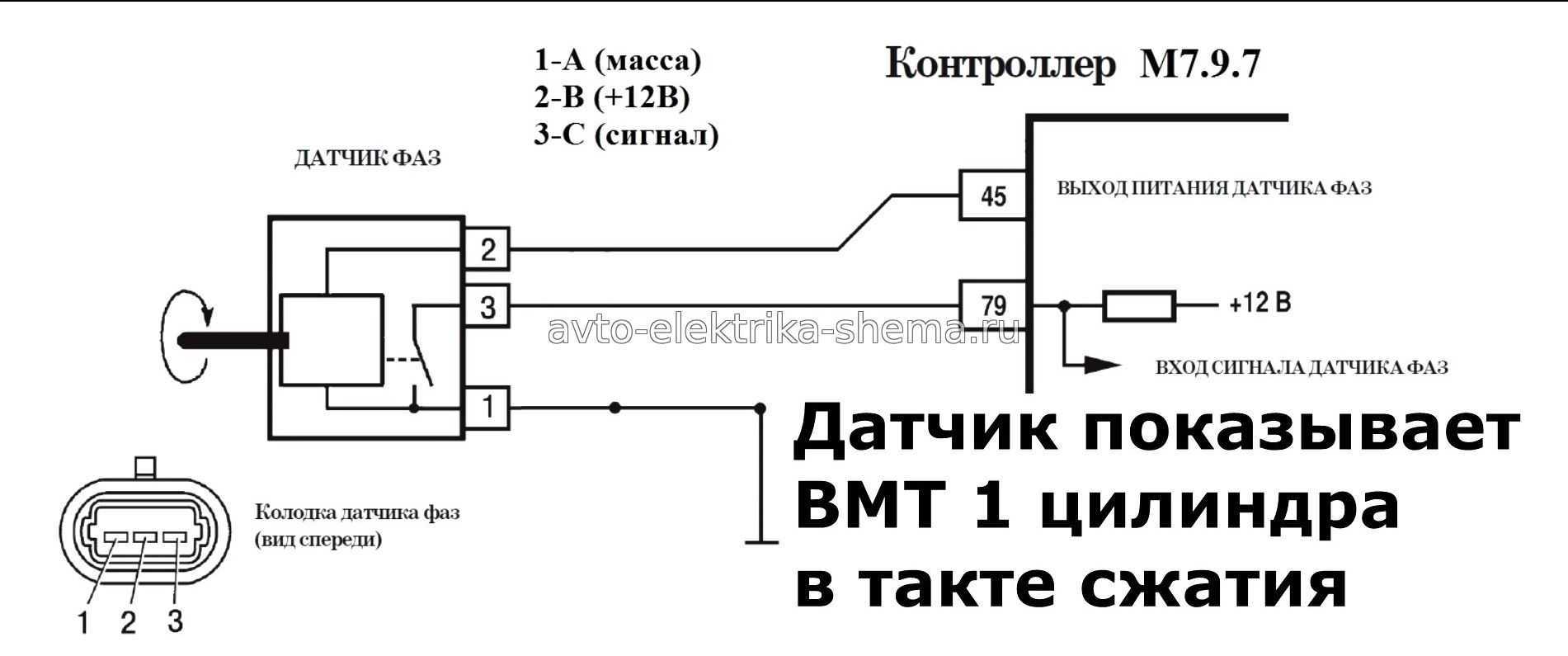

Для диагностирования привлекаем тестер. К клеммам «А» и «В» подключаем соответствующие кабели. Запускаем мотор Лада Калина 8 клапанов и отслеживаем момент после его останова. Наблюдаем особенность поведения напряжения: сразу за остановкой движка величина напряжения должна на протяжении около 8-10 секунд равняться бортовому значению. Если таковое явление присутствует, то значит цепь целая. В ином варианте имеем дело с обрывом цепи или ее замыканием.

Допустим, цепь целостна, а поступление напряжения все равно не наблюдаем. Здесь можно подозревать контроллер. Проверка также не слишком сложна. Для этого подсоединяем клеммы «А» и «С» к проводам тестера. При включенном зажигании должно наблюдаться бортовое напряжение. Если такового не происходит, то продолжаем упорные поиски обрыва.

Подсоединяем колодку с кабелями к сенсору, а в гнезда «А» и «С» погружаем подходящие проволочные отрезки. Замыкаем их, после ждем получения электрического контакта. Теперь указанные отрезки можно временно коммутировать с выводными контактами тестера. Наблюдаем за напряжением. Если датчик фаз пребывает в «исправности», то напряжение должно отображаться скачкообразными импульсами. Когда такого явления зафиксировать не удалось, можно смело «обвинять» датчик фаз и приговаривать его к безоговорочной замене.

Как заменить датчик фаз?

Хотя сама замена – это процедура довольно простая, однако многие владельцы Лада Калина 8 клапанов почему-то доверяют ее мастерам. Ввиду возможности возникновения разных ситуаций, в том числе и в дороге, считаем целесообразным привести алгоритм по замене.

«Главный» инструмент в нашем деле – ключ на «10»

Также немаловажно будет правильно отыскать и приобрести датчик распредвала. Лучший вариант – покупка у официального представительства, поскольку здесь будет гарантировано качество с соответствующим подтверждением

Ремонтное мероприятие осуществляем в следующем порядке:

Отключаем разъемы питания, ранее отжав пластмассовые фиксаторы.
Откручиваем крепежный болт.
Снимаем сам датчик распредвала.
На его место монтируем новый аналог.
Производим подключение.

Подведем итоги

На выполнение всего комплекса манипуляций уйдет не более 1 часа. Торопиться не нужно! Пластмассовые фиксаторы легко надламываются, поэтому избегаем сильного подергивания за их каркасы.

Заметим, что когда датчик распредвала выходит из строя – явление крайне редкое, однако при таком неприятном обстоятельстве владелец Лада Калина 8 клапанов должен проявить весь свой опыт и максимальную аккуратность и тогда замена пройдет успешно.

Замена датчика

Чтобы лично сменить датчик на Лада Калина, необходимо взять: 10-й ключ, новый расходник, тряпку, крестообразную отвертку и дополнительный источник света. Далее действовать по инструкции:

Открыть капот.
Справа от заливной горловины найти контроллер.
С помощью отвертки отщелкнуть проводниковую колодку.
Десятым ключом выкрутить крепеж.
Извлечь контролер, провести дефектовку для посадки расходника.
Очистить место для нового расходника, вставить новый прибор.
Надеть колодку с проводами.

Замена контролера завершена. Останется запустить двигатель и проверить, как работает новое оборудование. Если соблюдать регламент постановки нового расходника, то он в среднем, прослужит 90000 километров. На все манипуляции потребуется потратить 1 час. Лучше не стараться сделать процедуру быстрее во избежание поломки пластмассовых фиксаторов.

В результате датчик фаз на Лада Калина — необходимая деталь для нормальной работы двигателя. Ломается он редко, но необходимо знать признаки и причины поломки, а также запомнить пошаговую инструкцию его починки.

Основные неисправности

Датчик скорости Лада Калина может легко выйти из строя. Заметить неполадку способен каждый автолюбитель. Выделяют основные «симптомы», указывающие на развитие проблемы, к их числу относят:

отсутствие движения стрелки (она просто лежит);
указатель делает резкие скачки;
стрелка зависает на скорости даже при отсутствии движения;
горит значок неисправности электроусилителя руля.

Если не работает спидометр, самая распространенная причина данного явления — неисправность датчика скорости.Располагается он на коробке передач, закрепленный с помощью одного винта. К нему подключены три основных провода. Если это Лада Калина с 16-клапанным двигателем, найти прибор можно со стороны омывателя. В варианте с 8 клапанами необходимо снять гофру воздушного фильтра двигателя.

Для определения номера прибора достаточно снять его и переписать цифры. Торопиться с покупкой новой детали не стоит, сначала необходимо проверить все контакты. В некоторых случаях неисправность связана с окислением проводов или повреждениями проводки. Возможно, проблема скрывается в наличии металлической стружки или других частиц.

Устройство и разновидности датчиков положения распредвала

В автомобилях можно встретить датчики фазы трех типов: — основанные на эффекте Холла; — индукционные; — оптические.

Американский физик Эдвин Холл в 1879 году обнаружил, что если подключенный к источнику постоянного тока проводник поместить в магнитное поле, то в этом проводнике возникает поперечная разность потенциалов.

ДПРВ, в котором используется данное явление, обычно так и называют — датчик Холла. В корпусе устройства размещены постоянный магнит, магнитопровод и микросхема с чувствительным элементом. К устройству подводится напряжение питания (обычно 12 В от аккумулятора или 5 В от отдельного стабилизатора). С выхода расположенного в микросхеме операционного усилителя снимается сигнал, который подается на ЭБУ.

Конструктивное исполнение датчика Холла может быть щелевым

и торцевым

В первом случае зубцы реперного диска распредвала проходят через щель датчика, во втором — перед торцом.

Пока силовые линии магнитного поля не перекрываются металлом зубьев, на чувствительном элементе имеется некоторое напряжение, а на выходе ДПРВ сигнал отсутствует. Но в тот момент, когда репер пересекает силовые линии магнитного поля, напряжение на чувствительном элементе исчезает, а на выходе устройства сигнал возрастает практически до величины напряжения питания.

С приборами щелевой конструкции обычно используется задающий диск, имеющий воздушный зазор. Когда этот зазор проходит через магнитное поле датчика, формируется управляющий импульс.

Совместно с торцевым устройством, как правило, применяется зубчатый диск.

Реперный диск и датчик фазы установлены таким образом, что управляющий импульс на ЭБУ подается в момент прохождения верхней мертвой точки (ВМТ) поршнем 1-го цилиндра, то есть в начале нового цикла работы агрегата. В дизельных моторах формирование импульсов обычно происходит для каждого цилиндра в отдельности.

В качестве ДПРВ чаще всего используется именно датчик Холла. Однако нередко можно встретить и сенсор индукционного типа, в котором также имеется постоянный магнит, а поверх намагниченного сердечника намотана катушка индуктивности. Изменяющееся при прохождении реперов магнитное поле создает в катушке электрические импульсы.

В устройствах оптического типа используется оптопара, а управляющие импульсы формируются, когда оптическая связь между светодиодом и фотодиодом прерывается при прохождении реперов. Оптические ДПРВ пока что не нашли широкого применения в автомобилестроении, хотя их можно встретить в некоторых моделях.

Расшифровка кодов ошибок Калина 1,6 8 и 16 клапанов О чем шепчет авто

Отключают зажигание;
Необходимо нажать кнопку суточного пробега и удерживать её в таком положении некоторое время;
Одновременно с удержанием этой кнопки, включите зажигание;
После этого должны прийти в движение все указатели на приборной панели, они должны проделать путь о нулевой отметки до максимума. Теперь следует нажать кнопку на подрулевом переключателе дворников. Это даёт возможность выведения показаний на приборную панель. На третьем можно будет увидеть перечень всех возникших осложнений.

2 – этот тревожный сигнал сообщает о значительном превышении напряжения бортовой сети машины;
3 – предупреждает о проблемах с датчиком в топливном баке;
4 – может сигнализировать о проблемах с ОЖ двигателя или обрыве питания датчика контролирующего температуру;
5 – неисправности прибора, который контролирует температуру наружного воздуха;
6 – фиксация ЭБУ перегрева силового агрегата, продолжать движение после появления такого сигнала нельзя;
7 – предупреждает о недостаточном давлении в системе смазки мотора;
8 – при появлении этого сигнала следует обратить внимание на тормозную систему автомобиля;
9 – предупреждает о недостаточном напряжении заряда АКБ;
Е – предупреждает о возможной ошибке в EEPROM.

В – показывает о неисправностях относящихся к кузову. Это могут быть подушки безопасности, центральный замок, стеклоочистители, стеклоподъёмники;
С – имеет отношение к неполадкам в ходовой части;
Р – предупреждает о проблемах в силовом агрегате или трансмиссии.

0 – является общей для ОВД;
1 – относится к производителю машины;
2 – также от производителя автомобиля;
3 – является резервной цифрой кода.

1 – неисправности с подачей топливовоздушной смеси;
2 – также относится к проблемам с подачей рабочей смеси;
3 – неполадки с системой зажигания авто;
4 – сигнал о возможности вспомогательного контроля;
5 – не работает система контроля за холостым ходом;
6 – неисправности с цепями ECU;
7 и 8 – относятся к ошибкам работоспособности трансмиссии автомобиля.
