Регулятор давления топлива ваз 2110 как проверить и поменять?

Способы проверки давления в топливной раме

Процедура измерения давления в рампе ваз 2114 проводится для выявления неисправности подачи бензина в форсунки.

Признаков неисправности топливной системы может быть несколько:

• нестабильность в работе мотора автомобиля (мотор троит);
• повышенный объем угарного газа на выходе;
• необоснованное увеличенное потребление бензина (рост до 30-50%);
• сбои в работе силового узла;
• падение мощности двигателя при нормально работающем электронном блоке управления.

Первое, что нужно сделать владельцу автомобиля, выявив эти неисправности – это произвести замер давления в рампе.

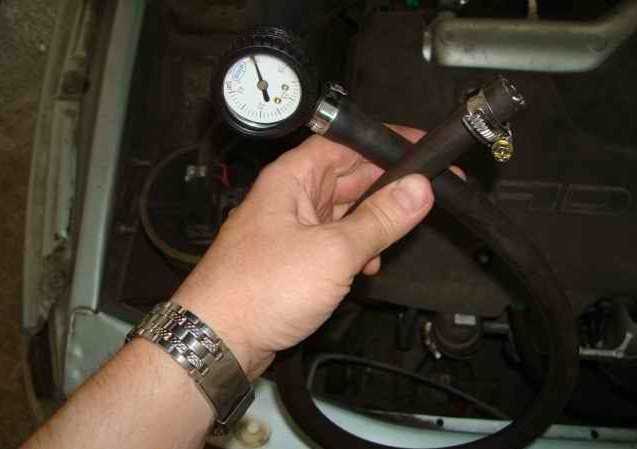

Перед работой необходимо подготовить следующие инструменты и материалы:

• плоскогубцы;
• отвертку;
• сантехнический лен;
• топливный или кислородный шланг (внутренний диаметр должен быть не менее 8 мм);
• механический манометр с пределом измерения до 7 атмосфер;
• несколько хомутов;
• емкость для слива топлива;
• колпак для скручивания ниппелей.

Перед началом работ необходимо убедиться в герметичности топливной системы. Если производить замеры при наличии микротрещин или подтеканий – результаты будут недостоверны.

1. Под патрубок манометра наматываем сантехнический лен, вворачиваем его в шланг и закрепляем хомутом.
2. Руками или плоскогубцами снимаем колпачок с топливной рампы.
3. При помощи колпачка откручиваем ниппель и надеваем шланг с манометром. Закрепляем соединение при помощи хомута.
4. Заводим двигатель и фиксируем показания манометра.
5. Для проверки регулятора давления открепляем шланг, ведущий от регулятора к впускному коллектору. При этом манометр должен показать увеличение давления до 3-3,2 атм. Если показания давления не изменились, возможно, проблема в топливном насосе.
6. Теперь следует измерить, какое максимальное давление развивает насос. При помощи плоскогубцев пережимается обратный топливопровод. Новый насос должен показать не менее 6 атм. Если манометр фиксирует 5 атм, то насос уже сильно изношен, но какое-то время еще может продолжать работать. Насос однозначно неисправен при показаниях меньше 4 атм.
7. Проверяем состояние трубопровода. Для этого находим узел бензонасоса (под задним сидением) и определяем тип соединения. Быстросъемное соединение можно приобрести в магазине буквально за копейки. Если же соединение резьбовое, то покупается целиком труба и отрезается наконечник. На один его конец надеваем шланг с манометром, а второй подключаем к выходу насоса. Теперь проверяем давление. Если манометр показывает 6 атм, то просто проливаем всю систему и осуществляем замену фильтра тонкой очистки. При замене фильтра шланг подачи бензина направляем в заранее приготовленную емкость и включаем зажигание. Внимательно осматриваем топливо, пролившееся в емкость, устанавливаем новый фильтр и снова повторяем процедуру. Если после нового фильтра бензин будет грязный, обязательно промываем форсунки.

Принцип работы регулятора на Ланосе

В народе регулятор называют обратным или перепускным клапаном, назначение которого многие водители не до оценивают. Называют это устройство обратным клапаном по причине того, что избыточное давление горючего сливается обратно в бак. Чтобы разобраться с принципом работы детали, понадобится представить себе ее внутреннюю конструкцию. Схема регулятора топлива представлена на фото ниже.

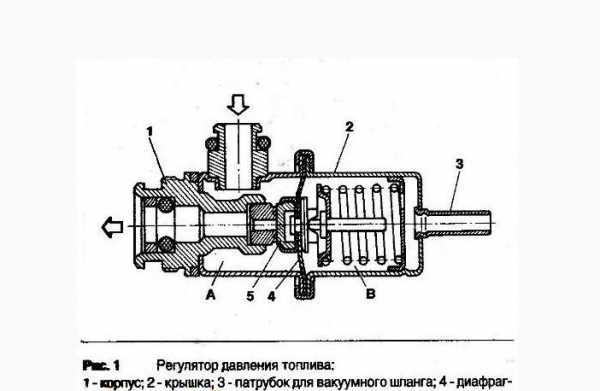

Имея визуальное представление о конструкции РДТ, рассмотрим особенности его функционирования. Устройство разделено на две части или камеры — топливную и вакуумную (их еще называют пружинная или диафрагменная). Пропускная мембрана располагается внутри между вакуумной и топливной полостью, и реагирует на давление топлива и воздуха в коллекторе. Топливная камера заполнена бензином под высоким давлением.

Работа РДТ начинается после включения зажигания, когда насос закачивает топливо из бака в магистраль. Горючее поступает изначально в рампу, а затем и внутрь устройства через специальный впускной канал (соединение с рампой). При заполнении топливной камеры горючим, происходит толкание мембраны. С другой стороны (вакуумной камеры) мембрана прижата пружиной и давлением впускного коллектора (соединяется при помощи шланга). Когда давление горючего в камере регулятора выше усилия пружины, происходит смещение мембраны с открытием клапана. Через открывающийся клапан по каналу избыток топлива поступает в обратно в бак по каналу «обратки».

Регулятор давления работает не только от избыточного давления топлива, нагнетаемого бензонасосом, но еще и за счет разрежения двигателя, то есть при повышении или понижении нагрузки. Когда нагрузка на ДВС растет, то разрежение уменьшается (абсолютное давление возрастает под нагрузкой ДВС и давит на мембрану), и клапан при этом закрывается, увеличивая давление топлива в системе. Если нагрузка на двигатель увеличивается (например, при движении вверх), то происходит увеличение давления топлива в системе, что обусловлено повышением расхода горючего.

Когда разрежение увеличивается (абсолютное давление падает при снижении нагрузки), то клапан открывается за счет смещения мембраны, осуществляя при этом стравливание избыточного количества топлива, возвращающегося в бак.

Это интересно!Если говорить простыми словами, то РДТ обеспечивает уравновешивание давления топлива, поступающего на форсунки, при разной нагрузке двигателя.

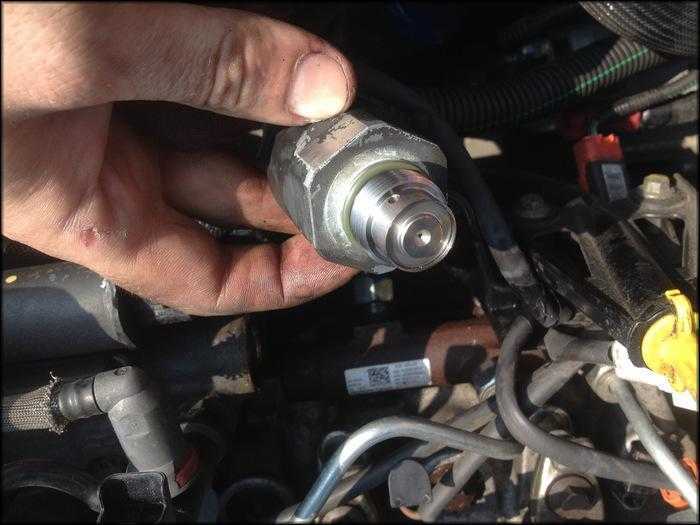

Как проверить датчик давления топлива

В зависимости от того какая система топливоподачи используется для авто существует три способа проверки датчика на работоспособность без демонтажа топливной рейки:

• механический способ для авто старого образца с резиновыми шлангами сброса топлива для бензиновых ДВС;
• мультиметром;
• манометром.

Демонтаж рейки и последующая диагностика регулятора более надежный способ проверить качество смеси, поскольку вместе с ДДТ проверяются все смежные узлы и проводка. Диагностику в большинстве вариантов проводят на СТО, поскольку потребуется использовать специальный стенд. Самостоятельная диагностика в гараже без демонтажа рейки требует наличия тестера и проводится за 15 минут.

Механическая диагностика регулятора старого образца

Для бензиновых ДВС в системе топливоотвода которых используется резиновый патрубок, датчик расположен на входе в насос. Проверка проводится только на непрогретом моторе.

• Завести двигатель.
• Запомнить характер его работы (неисправный датчик дает троение мотору).
• Пережать плоскогубцами на 1–3 секунды патрубок отвода топлива.

Если неисправность находится в регуляторе, двигатель восстановит свою работу, обороты становятся плавными, пропадают рывки. Если после того, как закрыт отводной патрубок, мотор продолжает работать некорректно, неисправность может находиться в забитых фильтрах, изношенных контактах, датчик при этом исправен.

Диагностика мультиметром

С помощью тестера проверяют работоспособность РДТ и качество питания от колодки. Проверка электросигнала на колодку проводится по шагам.

• Снять с датчика колодку.
• Перевести мультиметр в режим измерения напряжения.
• Установить черный вывод тестера на «минус», красный щуп присоединить к разъему колодки.

как снизить давление в топливной системе

7 лет на сайте пользователь #1235288

Есть необходимость снизить давление в топливной системе с 0.3-0.4 бар до 0.2 бар. Хочу сделать отвод шлангом и поставить в нем клапан с давлением открытия 0.2-0.25 бар. Проблема — не магу найти такого клапана (весь нет забит регуляторами для инжекторов, а это 3-5 бар).

Думаю что в какой-нибудь старой карбюраторной системе (может даже советского автопрома) такое должно встречаться, т.к. 0.2 бара — рабочее давление для карбюратора.

Если кто знает где может стаять такой клапан или регулятор давления — откликнитесь.

10 лет на сайте пользователь #393995

Есть необходимость снизить давление в топливной системе с 0.3-0.4 бар до 0.2 бар. Хочу сделать отвод шлангом и поставить в нем клапан с давлением открытия 0.2-0.25 бар. Проблема — не магу найти такого клапана (весь нет забит регуляторами для инжекторов, а это 3-5 бар).

Думаю что в какой-нибудь старой карбюраторной системе (может даже советского автопрома) такое должно встречаться, т.к. 0.2 бара — рабочее давление для карбюратора.

Если кто знает где может стаять такой клапан или регулятор давления — откликнитесь.

в карбюраторной системе его нет.

7 лет на сайте пользователь #1235288

Спасибо конечно, но мня больше интересует где есть.

Нашел в описаниях что до ТНВД топливо идет под давлением 0.2 бара, кто спец — может там есть клапана с подобными характеристиками?

И еще, кто знает где найти каталоги производителей запчастей с описанием параметров — может там что найду?

10 лет на сайте пользователь #393995

Спасибо конечно, но мня больше интересует где есть.

Нашел в описаниях что до ТНВД топливо идет под давлением 0.2 бара, кто спец — может там есть клапана с подобными характеристиками?

И еще, кто знает где найти каталоги производителей запчастей с описанием параметров — может там что найду?

можно сразу узнать для чего это нужно?

7 лет на сайте пользователь #1235288

Нужно снизить давление топлива, идущего в карбюратор.

Карбюратор интересный 80-х годов с управлением электроникой. Но есть одна проблема — при торможении движком перекрывает подачу топлива, а насос (механический) продолжает качать и догоняет давление на подаче до 0.4 бара, при таком давлении иглы не держат и заливает всё и вся. Пороговое значение 0.25-0.3 бара. Обратки нет. Вот и хочу врезаться в магистраль и сделать отвод при 0.2.

Новый карб стоит больше этой машины, ремкомплектов ввиду древности уже нигде нет. Ставить инжектор, менять движок и т.п. не вариант. Просто нужен клапан из материала устойчивого к бензину, который будет открываться при давлении в 0.15 — 0.2 бара.Вот и ищу такой.

Продавцы запчастей кроме «марка авто?» и «каталожный номер?» ничего изречь не могут.Решил спросить здесь — может попадется знающий человек.

10 лет на сайте пользователь #393995

Нужно снизить давление топлива, идущего в карбюратор.

Карбюратор интересный 80-х годов с управлением электроникой. Но есть одна проблема — при торможении движком перекрывает подачу топлива, а насос (механический) продолжает качать и догоняет давление на подаче до 0.4 бара, при таком давлении иглы не держат и заливает всё и вся. Пороговое значение 0.25-0.3 бара. Обратки нет. Вот и хочу врезаться в магистраль и сделать отвод при 0.2.

Новый карб стоит больше этой машины, ремкомплектов ввиду древности уже нигде нет. Ставить инжектор, менять движок и т.п. не вариант. Просто нужен клапан из материала устойчивого к бензину, который будет открываться при давлении в 0.15 — 0.2 бара.Вот и ищу такой.

Продавцы запчастей кроме «марка авто?» и «каталожный номер?» ничего изречь не могут.Решил спросить здесь — может попадется знающий человек.

на фольсвагенах, шкодах перед карбюратором стоит, что то вроде отстойника с обраткой. вам это и нужно.

Признаки неисправности РДТ

Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:

• неустойчивая работа силового узла (он глохнет), при которой уровень давления топливной жидкости стабилен и остальные системы работают нормально;
• наблюдается уменьшение чувствительности мотора;
• наблюдаются рывки и провалы в работе силового узла, что особенно заметно в движении;
• повышается уровень вредность (наличие СН и СО) выхлопных газов;
• повышается расход топлива;
• наблюдаются затруднения с запуском двигателя.

Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.

Это интересно: Масло Petro-Canada: 3 категории и их эксплуатационные особенности

Диагностика представленного оборудования проводится следующим образом.

Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.

Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.

Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.

Несмотря на эффективность такого метода, пережать обратный шланг не всегда возможно для моторов современных видов транспортных средств, поскольку в них установлены металлические трубки или шланги с недостаточной длиной. При желании проверить РДТ на инжекторе можно воспользоваться только одним способом, предусматривающим применение манометра.

Как проверить давление топливного насоса? Способы

Бывает так, что элемент работает, но не выдает нужного давления. В инжекторных системах, форсунки очень требовательны к этому показателю. Из-за низкого давления могут возникать трудности с запуском мотора, провалы в динамике. Как проверить топливный насос? Это можно сделать несколькими способами. Первый — проверка на СТО. Цена такой услуги составляет порядка 300 рублей. Однако проверить давление можно и самостоятельно. Сейчас в продаже есть специальные манометры для насоса. Но их стоимость доходит до двух тысяч рублей. Можно воспользоваться и обыкновенным, который идет для автомобильных колес. Такой манометр имеется у каждого автомобилиста.

Регулятор давления топлива — признаки неисправности, проверка и замена

Регулятор давления топлива (он же РДТ) предназначен для поддержания постоянного давления в топливной форсунке. С одной стороны на него оказывает давление пружина со специальным клапаном, а с другой – бензин. Суть в том, что он сохраняет одинаковое давление при разных режимах работы двигателя, и при снятии нагрузки отправляет избыточное количество бензина обратно в бак, тем самым, экономит топливо и поддерживает напор в системе подачи топлива.

Самые распространенные неисправности регулятора топлива

• Пропало давление. Именно поэтому бензин закачивается обратно в бензобак и автомобиль не заводится.
• Клапан забивается, и бензин проходит туго. В связи с чем, бензин начинает протекать практически отовсюду. Эта самая главная неисправность регулятора давления. Как только расход бензина резко возрастает, можно сразу менять регулятор.
• Эта причина является развитием второй. Клапан полностью забивается и бензин не поступает в систему подачи топлива.
• Неравномерное давление. Обычно вызвано заклиниванием клапана. Из-за этого автомобиль двигается неравномерно: дергается или вовсе глохнет.

Однако, не все неисправности указывают на клапан, поэтому, необходимо, в первую очередь, научиться проверять регулятор давления, после чего, делать соответствующие выводы.

Причины возникновения неисправностей РДП

Чаще всего клапан выходит из строя из-за проседания пружины, которая начинает подклинивать. Это вызвано естественным износом металла и, к сожалению, от этого никуда не деться. Также это может быть вызвано длительным сроком простоя автомобиля. Чтобы этого не случилось автомобиль нужно чаще эксплуатировать.

Вторая причина, по которой регулятор выходит из строя – это некачественное топливо. Многие заправочные станции разбавляют топливо водой, чтобы увеличить его объемы и заработать больше денег. Поэтому заправляйтесь только на проверенных заправках.

Как проверить регулятор давления топлива ВАЗ 2110

Во времена появления на конвейере ВАЗ первых автомобилей, снабженных карбюраторами, давление в системе замерялось с помощью плотности струи, создаваемой отсоединением клапана или пережимом. Однако после того как рынок начал заполняться инжекторными автомобилями данный метод сильно устарел.

В настоящее время давление замеряют с помощью манометра, который подключается между шлангом и штуцером. Вакуумный шланг, при этом, необходимо снять. Замер производится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно, норму давления можно найти на корпусе изделия.

В процессе измерения, после отсоединения вакуумного шланга, давление должно вырасти на 0,5 бар и если этого не происходит, значит, необходимо заменить вакуумный шланг.

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.

2. Применяя металлический защитный колпак, выверните из штуцера золотник.

3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.

4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.

5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.

6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.

Проверка давления в системе питания двигателя Ваз 2170 Приора

/ VAZ/ vaz-2170/ Двигатель/ Система питания/ Проверка давления в системе питания двигателя

Основным показателем исправности системы питания двигателя является давление топлива в топливной рампе.

При недостаточном давлении топлива возможны:

– неустойчивая работа двигателя;

– остановка двигателя на холостом ходу;

– пониженная частота вращения коленчатого вала на холостом ходу;

– недостаточная приемистость автомобиля (двигатель не развивает полной мощности);

– провалы в работе двигателя при движении автомобиля.

Для начала рекомендуем проверить надежность электрических контактов в колодках жгутов проводов ЭСУД, отвечающих за подачу топлива (модуль топливного насоса, форсунки, топливное реле и соответствующие предохранители).

Давление топлива в системе питания проверяют с помощью профессионального манометра и шланга с оригинальным штуцером для подключения к клапану, расположенному на топливной рампе.

1. Включите зажигание и прислушайтесь: в течение нескольких секунд вы должны услышать звук работы электробензонасоса. Если его не слышно, проверьте электрическую цепь питания электробензонасоса.

ПримечаниеЕсли вы включали зажигание три раза без попытки пуска двигателя, в очередной раз электробензонасос не включится, что не является признаком неисправности. Он включится одновременно с началом пуска двигателя стартером.

2. Снизьте давление в системе питания (см. «Снижение давления топлива в системе питания двигателя»).

3. Отверните защитный колпачок штуцера для контроля давления топлива на торце топливной рампы

Обратите внимание, что в колпачке установлено уплотнительное кольцо. Если кольцо порвано или потеряло эластичность, замените его или целиком колпачок

ПримечаниеДля наглядности работа показана при снятом декоративном кожухе двигателя.

Полезный советЕсли нет возможности использовать профессиональный манометр, воспользуйтесь обычным манометром со шлангом и хомутом. Манометр должен быть со шкалой измерения не более 1000 кПа (10 кгс/см 2) и ценой деления не более 20 кПа (0,2 кгс/с м 2)

Обратите внимание на надежное соединение (завальцовку) манометра и шланга.

4. С помощью металлического защитного колпачка вентиля шины выверните золотник (такой же, как в шине)…

ПримечаниеПри выворачивании золотника может вытечь небольшое количество топлива, поэтому предварительно подложите под штуцер ветошь.

5. …и выньте его из штуцера.	6. Подсоедините к штуцеру шланг с манометром. Закрепите шланг на штуцере хомутом и проверьте надежность его крепления. Пустите двигатель и проконтролируйте давление по манометру. Оно должно составлять 380–400 кПа (3,8–4,0 кгс/см 2).

Возможны следующие причины снижения давления:

– неисправен регулятор давления топлива;

– засорен топливный фильтр тонкой очистки или фильтр топливоприемника;

– неисправен электробензонасос.

7. Остановите двигатель и снизьте давление в системе питания (см. «Снижение давления топлива в системе питания двигателя»).

8. Отсоедините манометр от штуцера контроля давления, вверните в штуцер золотник и установите на штуцер защитный колпачок.

Регуляторы давления газа

Прежде всего, предназначены для снижения давления и поддержания его на заданном уровне. Промгаз . Кроме того по конструкции рабочего органа, регуляторы давления газа бывают следующих видов:

Во-первых: с односедельным клапаном. Во-вторых: с двухседельным клапаном. В-третьих: подвижной заслонкой. В-четвертых: с эластичным шланговым затвором.

На наших ПРГ эксплуатируются только односедельные регуляторы с плоским клапаном, имеющие резиновое уплотнение.

Более того не требуют постороннего источника энергии и обеспечивают надежную герметичность при отсутствии расхода газа.

Снижение давления газа происходит в результате его прохождении между клапаном и седлом, по причине того процесс называется “дросселированием”. Управляя положением клапана, прежде всего изменяют зазор между клапаном и седлом. Управление клапана, кроме того осуществляется с помощью мембранного привода. РДУК-2

Основные характеристики регуляторов давления газа.

1) Пропускная способность (единица измерения м³/ч.), зависит безусловно от величины входного давления и диаметра седла клапана.

2) Диапазон настройки выходного давления, прежде всего регулируются пружиной.

3) Точность регулирования, эта величина безусловно указывается в паспорте в %

4) Класс давления закрытия, в общем обозначается в %. Максимальный прирост давления при отсутствии расхода.

Классификация регуляторов давления газа.

1) По конструкции и способу управления регуляторы прежде всего делятся на 2 вида.

а) Пружинные.

б) Пилотные.

2) По положению клапана при повреждении основной мембраны.

Характерные неисправности регуляторов давления газа.

1) Самопроизвольное повышение выходного давления.

2) Самопроизвольное понижение выходного давления.

3) Незатухающие колебания выходного давления “Качка“.

• Общество пострадавших в дтп



• Давление топлива без обратки ваз



• Мазда сх 7 стук сзади



• Разобрать панель мазда демио



• Болтается отражатель в фаре газель

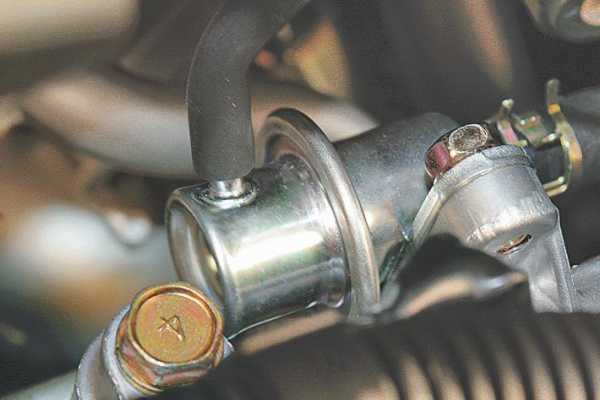

Проверка и замена регулятора давления топлива ВАЗ 2110 РДТ

РДТ состоит из двух половин, одна из которых топливная, а другая вакуумная. Во второй имеется мембрана, реагирующая на давление воздушного потока. В первой, с другой стороны мембраны имеется топливо под давлением. Клапан сопротивляется давлению, и при слишком большом увеличении давления бензина, его излишки идут обратно путем сброса.

По какому принципу функционирует РДТ

Если регулятор работает правильно и агрегат вращается спокойно происходит понижение разрежения во всасывающем коллекторе, одновременно с этим, происходит рост давления топлива в рампе, а также его количество, подаваемое на форсунки.

Симптомы неисправностей

☛ неустойчивость двигателя при работе;

☛ неспособность к работе в «холостом» режиме;

☛ недостаток мощности;

☛ непродолжительное снижение оборотов при езде;

☛ чрезмерный расход топлива;

☛ увеличение содержания СО и СН в выхлопных газах.

Помимо этого реле давления способствует поддержанию рабочего давления топлива в системе, после остановки автомобиля. Если после непродолжительной остановки, машина запускается не сразу, причина этого заключается в низком давлении. Если есть подобные признаки надо проверить прибор.

Чтобы выполнить проверку регулятора давления, необходимо выполнить следующие действия:

1. На торцовой части рампы находится штуцер, который предназначен для контроля за показателем давления. Его закрывает специальная пробка, которую необходимо открутить. В нижней части пробки имеется компенсационное кольцо, которое надо заменить при наличии повреждений.

2. Используя обратную сторону металлического колпачка шины, из штуцера надо открутить золотник, расположенный в центре. От прибора контроля давления непосредственно к штуцеру подсоединяется гибкий шланг. Также для проверки можно воспользоваться простым манометром для шин. Для фиксации шланга, нужно обжать его хомутом.

3. Холостой режим оборотов является основным режимом, в котором необходимо делать проверку. Показатель разряжения в нем, будет иметь минимальный уровень, а давление топлива идущего к форсункам, будет иметь максимум.

4. Теперь необходимо запустить силовой агрегат. Значения на приборе должно быть в пределах 2,9 — 3,3 килограмм на кубический сантиметр. После этого следует провести диагностику сняв вакуумный шланг. При этом давление на приборе, должно увеличиться от 0,2 до 0,8 килограмм на кубический сантиметр. Если не происходят никакие изменения это означает, что регулятор давления вышел из строя.

Чтобы заменить регулятор давления необходимо выполнить следующие действия:

заглушить двигатель;

открутить крепеж трубки идущей от датчика и демонтировать ее;

открутить 2 болта крепления;

вынуть штуцер;

снять бензиновый шланг с РДТ;

вынуть неисправный датчик и выполнить установку нового;

заменить новыми манжеты, которые утратили свои характеристики.

Неисправности регулятора давления топлива

Выход из строя РДТ предусматривает поступление в камеры сгорания неправильной топливовоздушной смеси. Это приводит к перебоям в работе силового агрегата. Владелец автомобиля может самостоятельно выявить поломку по следующим признакам:

1. Наличие сильного запаха бензина в отработавших газах. Обогащенная смесь в рабочем цилиндре сгорает не полностью. При этом как на холостом ходу, так и при нажатии на педаль акселератора из выхлопной трубы идет черный дым.
2.  Плавающие обороты. Силовой агрегат на холостом ходу работает неустойчиво. Наблюдается периодическое повышение и понижение оборотов коленчатого вала.
3. Самопроизвольная остановка двигателя. Недостаток или переизбыток бензина в камере сгорания может привести к невозможности воспламенения топливовоздушной смеси.
4. Ухудшение мощности и динамических показателей. Транспортное средство плохо реагирует на нажатие педали акселератора. При движении наблюдаются рывки.
5. Увеличение расхода. Неправильное соотношение воздушной массы и бензина приводит к резкому увеличению расхода.

Нарушение целостности корпуса

Плохое качество топлива, наличие в нем посторонних примесей и другие негативные факторы способствуют разрушению корпуса. Устройство перестает нормально работать. Выявить небольшую утечку жидкости достаточно сложно. Это обусловлено тем, что бензин быстро испаряется. В месте установки образуются подтеки и пятна.

При выявлении нарушения целостности корпуса следует незамедлительно заменить изделие. Утечка может спровоцировать возгорание.

Заклинивание запорного механизма

Мембрана не может открыть запорный механизм. При этом избыточная жидкость не возвращается в бак. Это приводит к обогащению топливовоздушной смеси и увеличению расхода. Динамические показатели транспортного средства снижаются, из выхлопной трубы идет черный дым.

Заклинивание механизма может быть вызвано как естественным износом деталей, так и наличием в жидкости посторонних примесей. Ремонт регулятора невозможен. При заклинивании запорного механизма потребуется полная замена изделия.

Перелом пружины

Ухудшение прочностных характеристик пружины или ее перелом способствует постоянному сбросу топлива обратно в бак. К форсункам подается низкое давление. Признаком такой неисправности является то, что двигатель не может набрать высокие обороты. Возможен затрудненный запуск силовой установки.

Засор каналов

Использование горючего низкого качества может привести к засору каналов посторонними примесями. Это снижает пропускную способность регулятора. Некоторые специалисты проводят чистку каналов. Такая процедура позволяет ненадолго восстановить работоспособность детали. Засор каналов характеризуется обогащением топливовоздушной смеси.

Симптомы неисправности регулятора давления топлива: теория и практика

Общие признаки неполадок с перепускным клапаном схожи с забитым фильтром, неважным состоянием бензонасоса и его изношенными уплотнениями:

• Рывки и провалы при разгоне, либо двигатель вовсе не набирает обороты.
• Заметная потеря мощности: мотор медленно реагирует на нажатие педали газа.
• Долго заводится как на горячую, так и на холодную.
• Нестабильные обороты холостого хода.
• Повышенный расхода топлива.

Вода, имеющаяся в любом бензине, приводит к коррозии составляющих элементов регулятора давления. В итоге он либо периодически заклинивает, либо зависает в одном из положений: становится полностью открытым или полностью закрытым.

Для объяснения признаков выхода из строя РДТ обратимся к теории смесеобразования: на 14,7 частей воздуха необходимо 1 часть топлива. Объем распыляемого форсунками бензина напрямую зависит от давления в топливной рампе: при 3 Атм впрыскивается меньше горючего, чем при 5 Атм. ЭБУ регулирует время открытия инжекторов и ход запорной иглы лишь в ограниченных пределах (демпфирование показателей составляет до 0,1 Атм). При переходе с 3 Атм на 5 Атм электроника бессильна.

Если клапан заклинил в закрытом положении, то бензонасос будет качать «в стенку» и рампе будет давление 5 Атм вместо положенных 2,5 Атм. Отсюда плохой запуск двигателя летом, перерасход топлива и нестабильные «холостые».

Когда регулятор давления топлива завис в открытом положении, напор в рейке с форсунками не будет подниматься выше 2,5 Атм, а после остановки двигателя, горючка сразу же будет сливаться в бак. А это рывки и провалы при разгоне, замедленные реакции на резкий газ и плохой запуск двигателя на горячую и на холодную.

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Диагностика и проверка топливной системы своими руками

Диагностику топливной системы можно сделать практически на любом СТО, но кому хочется переплачивать за столь плевое дело? Поэтому давайте разберемся, как провести диагностику своими руками. Начинать проводить диагностику топливной системы необходимо с замера давления топлива в топливной рампе. На результатах замеров будет, вынес диагноз и выявлен виновник.

Проверка давления топлива своими руками

Что понадобится для проверки давления топлива:

• Манометр со шкалой до 10 атм.
• Шланг диаметром 10 мм.
• Два хомута 20 мм.

Собираем прибор для проверки давления топлива своими руками необходимо. Одеваем шланг на штуцер манометра и закрепляем хомутом, так чтобы шланг плотно сидел на штуцере и не слетел при появлении давления.

Проверка Давления топлива осуществляется в нескольких режимах:

• При включении зажигания.
• При работе на холостом ходу.
• При перегазовках.

Итак, приступаем непосредственно к проверки.

Сброс давления топлива в топливной рампе, способы:

Первый способ:

Снять штекер питания стакана бензонасоса (находится под задним сидением). Завести автомобиль со снятым штекером и дать ему поработать до того момента пока автомобиль не заглохнет.

Второй способ:

Вынуть предохранитель бензонасоса (находится под центральной панелью F3 (15A)). Завести автомобиль со снятым предохранителем и дать ему поработать до того момента пока автомобиль не заглохнет.

Под пластиковой крышкой предохранитель F3

После того как давление в топливной рампе сброшено можно приступать к замеру давления топлива.

Выкручиванием из рампы золотникового клапана.

Подключаем прибор для измерения давления топлива к штуцеру рампы и надежно стягиваем шланг хомутом.

Включаем зажигание на автомобиле и ждем пока бензонасос накачает топливо. Манометр должен показать давление не менее 3,6 бар ( для двигателя 1,5 литра не менее 2,8 бар).

Запускаем двигатель, показания манометра должны остаться на том же уровне или увеличиться.

Перегазовываем двигатель, показания манометра должны держаться на месте или увеличиваться.

Останавливаем двигатель, показания манометра должны немного упасть или не измениться, а так же допускается незначительное падение давления в рампе. Полностью давление в исправной топливной системе уходит в течение нескольких часов.

Замер давления топлива окончен, для быстрого сброса давления и установки золотникового клапана на место можно воспользоваться советами для сброса давления топлива в рампе.
