Регулятор давления топлива; признаки неисправности

ДАВЛЕНИЕ В ТОПЛИВОПРОВОДЕ ВАЗ 2114

Давление в топливопроводе инжекторного мотора является важным параметром – при низком показателе не будет обеспечиваться нормальный впрыск форсунками в цилиндры двигателя внутреннего сгорания (ДВС). А высокая степень его еще и опасна – горючее может залить весь моторный отсек, и тогда случится возгорание.

У автовладельцев может возникнуть вопрос, как проверить давление в топливной рампе, в каких пределах должны быть показания, чем проверяют, и как определить, что может быть неисправно в топливном тракте? Итак, по порядку.

СХЕМА ТС

Сначала следует знать, как устроена топливная система (ТС), из каких элементов она состоит. В состав ТС входит (элементы по порядку, начиная от забора бензина до его непосредственного впрыска):

• Бензобак (в ВАЗовской модели 2114 находится под днищем багажника);
• Электрический бензонасос (находится в бензобаке);
• Фильтр грубой очистки (представляет собой сеточку, которая находится на заборной части насоса);
• Фильтр тонкой очистки (находится сразу после бензобака, расположен внизу под багажником, между задней частью глушителя и баком с топливом);
• Топливная рампа или рейка (ТР), в ней распределяется бензин по цилиндрам, она может быть стальной, алюминиевой или пластмассовой;
• Форсунки (на модели 2114 их четыре);
• Регулятор давления топлива (он поддерживает нужный напор бензина в системе для нормального впрыска его через форсунки в цилиндр).

Все элементы связаны между собой топливопроводом, и во всей цепочке после регулятора давления (РДТ) еще есть обратный шланг, по которому излишки бензина сбрасываются в бак. После включения зажигания горючее проходит по системе до форсунок (поэтому давление в системе есть и при включенном зажигании), а при запуске двигателя электроника подает команду на форсунки, и бензин поступает в цилиндры.

КАК И ЧЕМ ПРОВЕРИТЬ ДАВЛЕНИЕ В ТС

Проверяют давление в топливной рампе ВАЗ 2114 манометром – его удобнее всего подключить на рампе, а не где-то в другом месте магистрали. На рампе есть сзади, по ходу движения авто, штуцер с резьбой и клапаном, закрытый пластмассовым колпачком. При замере переходник манометра закручивается на штуцер. Манометр нетрудно собрать самостоятельно. Для этого понадобится:

• Сам измерительный прибор со стрелкой – подойдет шинный манометр с максимальным пределом показания от 6 до 10 кгс/см²;
• Отрезок бензинового шланга длиной 50-70 см;
• Штуцер для проверки давления, который будет вкручиваться в рампу;
• Два хомута.

Собираем все элементы, затягиваем хомуты, и манометр готов для работы. Все, теперь можно производить замер. Для этого будут нужны инструменты:

• Колпачок колесного вентиля.
• Тонкая отвертка или металлический штырь;
• Гаечный ключ с размером под штуцер (обычно на 17 мм):
• Манометр.

Чтобы замерить давление в топливной рампе, нужно:

1. Заглушить двигатель, выключить зажигание;
2. отвернуть колпачок, сбросить давление в топливной рампе ВАЗ 2114, нажав тонкой отверткой на клапан;

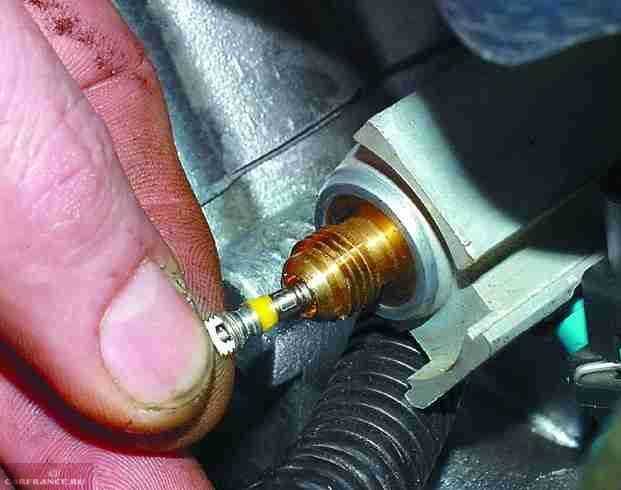

3. вывернуть золотник с клапаном колпачком колесного вентиля. Пригодится тряпка – при сбросе из клапана брызнет топливо. Чтобы сбросить давление, нажимать необходимо на клапан плавно, стравливая напор;
4. закрепить штуцер манометра гаечным ключом на рейке. Теперь можно запускать ДВС и замерять давление в топливной рампе.

КАКИЕ ДОЛЖНЫ БЫТЬ ПОКАЗАТЕЛИ В БЕНЗИНОВОЙ МАГИСТРАЛИ ВАЗ 2114

Есть несколько режимов, в которых нужно будет проверить давление в топливной рампе ВАЗ 2114, чтобы судить о неисправностях ТС. Делают замер:

• При включении зажигания;
• На холостых оборотах;
• На перегазовках ДВС;
• При выключении зажигания.

Показания приблизительно должны быть такими:

• При включенном зажигании приблизительно около 3 кгс/см²,
• Во время работы на холостых оборотах от 2,8 до 3,2 кгс/см²,
• При наборе оборотов двигателя может падать до 2,3-2,5 кгс/см², при сбросе газа возвращаться к показанию около 3 кгс/см²,
• После остановки ДВС давление должно очень медленно падать. Быстрое падение свидетельствует о неисправности РДТ.

Слишком низкое давление в топливной рампе говорит о том, что:

1. Упала производительность бензонасоса,
2. Забился фильтр тонкой очистки,
3. Неисправен РДТ.

Качественно очищают эти детали в автосервисах, где есть специальное оборудование. Из оборудования присутствует стенд, на котором их можно проверить на производительность впрыска. Затем засоренные элементы очищают в ванной с помощью ультразвука.

Снимаем рампу для чистки форсунок

Форсунки можно почистить и самостоятельно, но снимать рейку придется в любом случае. Обычно автолюбители пользуются специальной жидкостью для очистки карбюраторов.

Самостоятельная диагностика

Уровень давления, который воспроизводит насос, составляет 6 атмосфер

Поэтому важно достичь герметичности соединений

Для уплотнения вам понадобится фум-лента и патрубок диаметром 9 миллиметров. Итак, как проверить давление топливного насоса своими руками? Открываем капот и ищем рампу с форсунками. Обычно она закрыта пластиковым кожухом. Снимаем его и видим колпачок в виде колесного ниппеля. Откручиваем часть рампы. Будьте внимательны — может вылиться бензин под высоким давлением. Как стравить давление? Для этого снимаем предохранитель на топливный насос и заводим двигатель. После нескольких секунд работы он заглохнет. В системе от насоса до форсунок больше не будет топлива. Можно смело откручивать рампу, которая идет на топливный насос. Как проверить далее? Надеваем шланг с нашим манометром, уплотняем фум-лентой и для надежности закрепляем металлическим хомутом.

Далее помощник включает зажигание. Вы в этот момент смотрите на показания манометра. Если полученные значения ниже пяти атмосфер, значит, элемент не способен выработать нужное давление.

Коротко о ремонте

В случае сбоев в работе системы подачи горючего прежде всего проверяют состояние фильтров грубой очистки топлива и сетчатого, сняв крышку насоса.

На следующем этапе в карбюраторных машинах разбирают бензонасос и меняют подверженные износу прокладки и мембраны. Снять его несложно. Требуется отсоединить шланги и открутить 2 гайки.

Проблема также может быть во впускном и выпускном клапанах. Их можно очистить, предварительно замочив в растворителе, или заменить. Запасные элементы входят в комплект для ремонта.

Часто давление топлива снижается:

• если ослабла пружина;
• если выработан толкатель;
• если образовался налет грязи на поверхности штока, крышке или стенках камеры.

Состояние тепловой прокладки оценивают по потекам масла. Их наличие свидетельствует о ее неисправности.

В системе с электрическим насосом подачи бензина также могут выйти из строя:

• реле и предохранители;
• электронный блок управления;
• клеммы;
• заземляющий провод;
• сигнализация (цепь питания разорвана);
• электромотор – обмотки, контакты, подшипники.

Прочитайте, может пригодится: Установка 16 клапанного двигателя на «07» и другие модели классики

Перед разборкой бензонасоса в инжекторной машине нужно скинуть давление в системе. Для этого требуется нажать на штуцер, который закрыт колпачком на рампе. Все манипуляции следует проводить после отключения аккумулятора.

Некоторые неисправности можно устранить только на СТО. К таким относятся, например, проблемы с электронным блоком управления.

Самостоятельная проверка и замена регулятора давления

Прежде чем снимать и промывать регулятор давления, стоит убедиться в нем ли причина. Проверить устройство работает оно или нет можно у себя дома в гараже.

Для этого нужен манометр (подойдет шинный), небольшой отрезок маслостойкого шланга (по диаметру трубки манометра) и хомуты, для обеспечивания плотного соединения.

Проверку механического регулятора можно устроить в следующем порядке:

1. В топливной рейке есть штуцер для сбрасывания давления, нужно снять с него защитный колпачок (двигатель заглушен).
2. Далее сбросить давление в рейке путем нажатия на золотник, находящийся в штуцере, после этого выкрутить его.
3. Собираем устройство для измерения давления. Шланг натягиваем одной стороной на трубку манометра, другой стороной на штуцер золотника и стягиваем хомутами.
4. Заводим мотор и даем немного поработать без нагрузки на минимальных оборотах.
5. При исправном регуляторе давление в рампе, «Жигулевского» двигателя объемом 1,5 литра, должно попадать в пределы от 2,9 до 3.3 кгс/кв.см (на остальные марки авто данные в паспорте).
6. Далее снимаем вакуумный шланг с патрубка регулятора, давление должно возрасти на 0,2 – 0,7 кгс/кв.см к предыдущему.
7. Ставим вакуумный шланг на место и глушим мотор. Давление должно немного снизиться и оставаться в системе до двух часов.

Если при проверке указанные параметры выдерживаются, то РДТ в исправном состоянии, если нет, нужно его заменить.

Причиной несоответствия давления могут быть неисправность топливного насоса, засорение трубопровода или фильтра и т.д. Убедившись, что фильтр чист, следует начать с регулятора давления топлива.

Для замены регулятора понадобится ключ на 24 мм и шестигранник на 5 мм. Порядок действий при замене следующий:

• открутить гайку штуцера «обратки» на РДТ;
• ослабить и снять шланг вакуума с регулятора;
• шестигранником открутить винты, крепящие корпус регулятора к рейке;
• аккуратно извлекаем механический РДТ из топливной рейки.

Установка не сложная, все операции повторяются в обратном порядке. Следует не забывать, что на патрубок, который входит в рампу, устанавливается резиновое уплотнительное кольцо. Работы производятся на холодном двигателе при предварительном сбросе давления в топливной системе.

Принцип работы РДТ

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

1. Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
2. Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
3. Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

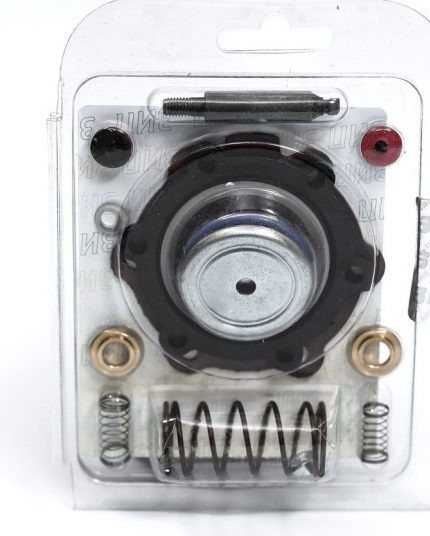

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

• цилиндрический корпус с патрубками для подключения подающей и обратной линии;
• мембрана, соединенная с запирающим штоком;
• седло клапана;
• пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

как снизить давление в топливной системе

7 лет на сайте пользователь #1235288

Есть необходимость снизить давление в топливной системе с 0.3-0.4 бар до 0.2 бар. Хочу сделать отвод шлангом и поставить в нем клапан с давлением открытия 0.2-0.25 бар. Проблема — не магу найти такого клапана (весь нет забит регуляторами для инжекторов, а это 3-5 бар).

Думаю что в какой-нибудь старой карбюраторной системе (может даже советского автопрома) такое должно встречаться, т.к. 0.2 бара — рабочее давление для карбюратора.

Если кто знает где может стаять такой клапан или регулятор давления — откликнитесь.

10 лет на сайте пользователь #393995

Есть необходимость снизить давление в топливной системе с 0.3-0.4 бар до 0.2 бар. Хочу сделать отвод шлангом и поставить в нем клапан с давлением открытия 0.2-0.25 бар. Проблема — не магу найти такого клапана (весь нет забит регуляторами для инжекторов, а это 3-5 бар).

Думаю что в какой-нибудь старой карбюраторной системе (может даже советского автопрома) такое должно встречаться, т.к. 0.2 бара — рабочее давление для карбюратора.

Если кто знает где может стаять такой клапан или регулятор давления — откликнитесь.

в карбюраторной системе его нет.

7 лет на сайте пользователь #1235288

Спасибо конечно, но мня больше интересует где есть.

Нашел в описаниях что до ТНВД топливо идет под давлением 0.2 бара, кто спец — может там есть клапана с подобными характеристиками?

И еще, кто знает где найти каталоги производителей запчастей с описанием параметров — может там что найду?

10 лет на сайте пользователь #393995

Спасибо конечно, но мня больше интересует где есть.

Нашел в описаниях что до ТНВД топливо идет под давлением 0.2 бара, кто спец — может там есть клапана с подобными характеристиками?

И еще, кто знает где найти каталоги производителей запчастей с описанием параметров — может там что найду?

можно сразу узнать для чего это нужно?

7 лет на сайте пользователь #1235288

Нужно снизить давление топлива, идущего в карбюратор.

Карбюратор интересный 80-х годов с управлением электроникой. Но есть одна проблема — при торможении движком перекрывает подачу топлива, а насос (механический) продолжает качать и догоняет давление на подаче до 0.4 бара, при таком давлении иглы не держат и заливает всё и вся. Пороговое значение 0.25-0.3 бара. Обратки нет. Вот и хочу врезаться в магистраль и сделать отвод при 0.2.

Новый карб стоит больше этой машины, ремкомплектов ввиду древности уже нигде нет. Ставить инжектор, менять движок и т.п. не вариант. Просто нужен клапан из материала устойчивого к бензину, который будет открываться при давлении в 0.15 — 0.2 бара.Вот и ищу такой.

Продавцы запчастей кроме «марка авто?» и «каталожный номер?» ничего изречь не могут.Решил спросить здесь — может попадется знающий человек.

10 лет на сайте пользователь #393995

Нужно снизить давление топлива, идущего в карбюратор.

Карбюратор интересный 80-х годов с управлением электроникой. Но есть одна проблема — при торможении движком перекрывает подачу топлива, а насос (механический) продолжает качать и догоняет давление на подаче до 0.4 бара, при таком давлении иглы не держат и заливает всё и вся. Пороговое значение 0.25-0.3 бара. Обратки нет. Вот и хочу врезаться в магистраль и сделать отвод при 0.2.

Новый карб стоит больше этой машины, ремкомплектов ввиду древности уже нигде нет. Ставить инжектор, менять движок и т.п. не вариант. Просто нужен клапан из материала устойчивого к бензину, который будет открываться при давлении в 0.15 — 0.2 бара.Вот и ищу такой.

Продавцы запчастей кроме «марка авто?» и «каталожный номер?» ничего изречь не могут.Решил спросить здесь — может попадется знающий человек.

на фольсвагенах, шкодах перед карбюратором стоит, что то вроде отстойника с обраткой. вам это и нужно.

Регулятор давления топлива

Регулятор давления топлива (он же РДТ) предназначен для поддержания постоянного давления в топливной форсунке. С одной стороны на него оказывает давление пружина со специальным клапаном, а с другой – бензин. Суть в том, что он сохраняет одинаковое давление при разных режимах работы двигателя, и при снятии нагрузки отправляет избыточное количество бензина обратно в бак, тем самым, экономит топливо и поддерживает напор в системе подачи топлива.

Самые распространенные неисправности регулятора топлива

• Пропало давление. Именно поэтому бензин закачивается обратно в бензобак и автомобиль не заводится.
• Клапан забивается, и бензин проходит туго. В связи с чем, бензин начинает протекать практически отовсюду. Эта самая главная неисправность регулятора давления. Как только расход бензина резко возрастает, можно сразу менять регулятор.
• Эта причина является развитием второй. Клапан полностью забивается и бензин не поступает в систему подачи топлива.
• Неравномерное давление. Обычно вызвано заклиниванием клапана. Из-за этого автомобиль двигается неравномерно: дергается или вовсе глохнет.

Однако, не все неисправности указывают на клапан, поэтому, необходимо, в первую очередь, научиться проверять регулятор давления, после чего, делать соответствующие выводы.

Причины возникновения неисправностей РДП

Чаще всего клапан выходит из строя из-за проседания пружины, которая начинает подклинивать. Это вызвано естественным износом металла и, к сожалению, от этого никуда не деться. Также это может быть вызвано длительным сроком простоя автомобиля. Чтобы этого не случилось автомобиль нужно чаще эксплуатировать.

Вторая причина, по которой регулятор выходит из строя – это некачественное топливо. Многие заправочные станции разбавляют топливо водой, чтобы увеличить его объемы и заработать больше денег. Поэтому заправляйтесь только на проверенных заправках.

Как проверить регулятор давления топлива ВАЗ 2110

Во времена появления на конвейере ВАЗ первых автомобилей, снабженных карбюраторами, давление в системе замерялось с помощью плотности струи, создаваемой отсоединением клапана или пережимом. Однако после того как рынок начал заполняться инжекторными автомобилями данный метод сильно устарел.

В настоящее время давление замеряют с помощью манометра, который подключается между шлангом и штуцером. Вакуумный шланг, при этом, необходимо снять. Замер производится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно, норму давления можно найти на корпусе изделия.

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.

2. Применяя металлический защитный колпак, выверните из штуцера золотник.

3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.

4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.

5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.

6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.

Поиск неполадок

Чтобы отыскать неполадки, предлагаем вам воспользоваться соответствующими методами.

• Закачайте в систему топливо, выключите зажигание и следите за поведением манометра. В нормальной ситуации давление понижается до 0,7 Бар и останавливается на этой отметке. Если же регулятор вышел из строя, манометр будет стремиться к нулю. Проблема может заключаться в самом устройстве, либо в клапане мотора бензонасоса.
• Увеличьте обороты двигателя до 3 тысяч и вновь обратите свой взор на показания манометра. Если стрелка устремится вниз, сломался бензонасос. Его требуется заменить.
• Если насос долго наращивает давление, проблема заключается в фильтре или сеточке бака, которые забились мусором.

Статья в тему: Замена шруса на ВАЗ 2114 и наружнего пыльника

Описание устройства и его предназначение

РДТ — это мембранный клапан, устанавливаемый в топливной рейке. Так, с одной стороны на него производится давление бензина, а с другой – пружины, а также воздуха из впускного коллектора.

При внезапной остановке двигателя клапан полностью не рабочий и в данной ситуации топливо в бак не сбрасывается, в результате этого давление в топливной системе увеличивается. Этот показатель составляет 3-5 кг/см² вместо положенных 2.

А 5 кг/см² сказывается на размере топлива, которое попадает в камеру сгорания через форсунки.

В этом случае бензин будет сгорать не в полной мере, поскольку состав полноценной горючей смеси должна включать одну часть топлива, а также 14,7 частей воздуха.

В случае если клапан не держит, то топливо циркулирует свободно по топливной системе, что приводит в результате к понижению давления, а, когда при повышении оборотов двигатель нуждается в большом количестве топлива, его не хватает. В данном случае нехватка топлива существенно влияет на мощность, невозможно раскрутить на полную.

В момент остановки двигателя давление в системе должно быть неизменным, но поскольку обратный клапан его не может удержать, то при запуске нужно долго крутить стартером для создания оптимального для запуска мотора давления топлива.

Как проверить давление в системе с отсутствием обратки?

ВАЗ-2110 с объемом 1.6 литра имеет неизменные показатели давления в рампе, которые, как правило, варьируются в районе 3,6-4 баров.

Помимо наиболее часто используемых способов измерения, описанных выше, есть еще несколько необычных решений:

а) Тут мы снова возвращаемся к шлангу с манометром, диаметр которой должен быть 7,5-8 миллиметров. Проводить замеры нужно на выходе из модуля бензонасоса. Пять-семь атмосфер являются нормальными результатами проверки.

б) Вспомните, как закрывается обратка на моторах со сливной рамкой. Двигатель рекомендуется глушить прямо на бензиновом насосе. Далее потребуется снять двойной шланг и вставить заглушку («Сосок» от старого топливного фильтра так же вполне может подойти для выполнения этой задачи). Теперь вам нужно натянуть на штуцер насоса одиночную трубку. Сами же измерения необходимо производить на топливной рампе.

Как устранить засор в случае, если забита подающая магистраль топлива.

Одной из причин низкого давления может оказаться неисправность датчика, регулирующего давление топлива перед впрыском. Так же низкое давление может оказаться последствием засорения топливной магистрали. Выполнив грамотные замеры, можно точно установить причину неисправности. Для начала следует проверить давление насоса и магистрали, затем провести замеры давления в рампе. Все вышеперечисленное поможет определить точную причину.

Как устранить засор топливных форсунок.

Есть несколько признаков чтобы понять, что топливные форсунки загрязнены. Начнем по порядку.

1. Затрудненный запуск мотора.
2. Неустойчивая работа двигателя.
3. Провалы во времени резкого нажатия на газовую педаль.
4. Потеря мощности и ухудшение динамики разгона.
5. Увеличение токсичности обработанных газов.
6. Повышение расхода топлива.
7. Возникновение детонации.
8. Хлопки в системе выпуска.
9. Пропуски воспламенения.

Для решения этой проблемы нужно очистить топливный форсунок.

Забитый клапан. Как определить и устранить проблему.

При забитом клапане топливо проходит туго, и из-за этого начинает повсюду течь. Значительно выросший расход топлива говорит о том, что пора менять регулятор, так как он является ведущей составляющей. Топливно перестает поставляться в систему подачи, если клапан забивается полностью.

Что делать, если заклинило клапан.

Неравномерное давление в системе обычно является последствием заклинивания клапана. Из-за этого движение автомобиля может быть неравномерным. Так же авто может дергаться или глохнуть.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

1. После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
2. В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в системе питания двигателя. Для решения задачи необходимо открутить гайку, при помощи которой крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
3. Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Двигатель транспортного средства — важнейший модуль, отвечающий за качество движения, а также производительность всего агрегата. Его состояние, как и качество взаимодействующих элементов напрямую влияет на безопасность водителя и пассажиров во время эксплуатации автомобиля. Именно поэтому своевременная диагностика и устранение неисправностей является первоочередной задачей для каждого водителя.

Эффективность работы двигателя во многом определяется особенностями функционирования вспомогательных приспособлений, в том числе и оборудования, обеспечивающего впрыск топлива в цилиндры. Объем жидкости, который оно поддерживает, зависит от следующих факторов: время работы форсунки, уровень давления внутри топливной рейки, особенности функционирования впускного коллектора.

С целью учета всех упомянутых факторов, а также для обеспечения более точной подачи топлива многие производители авто используют в своих двигателях регуляторы давления. Они позволяют поддерживать на надлежащем уровне рециркуляцию горючей жидкости.

Процесс замены на 16-ти клапанной ВАЗ-2112

Если регулятор всё же неисправен, его замену проводим в таком порядке:

1. Отключаем минусовую клемму от аккумуляторной батареи для противопожарной безопасности.
2. Далее снижаем давление в топливной системе, путём откручивания гайки, которая фиксирует топливопровод и РДТ между собой.

Во избежание разлива топлива, подложите ветошь.

Демонтировать болты придётся при помощи шестигранников.

При демонтаже соблюдайте аккуратность.

При подключении уделите должное внимание состоянию уплотнительных колец. Внимание! Перед тем как установить новый регулятор, смажьте уплотнительные кольца бензином, так они дольше сохранят свою эластичность и будут наименее подвержены возникновению трещин

Внимание! Перед тем как установить новый регулятор, смажьте уплотнительные кольца бензином, так они дольше сохранят свою эластичность и будут наименее подвержены возникновению трещин

Признаки неисправности РДТ?

Понять, то, что регулятор не выполняет свои функции, можно по поведению автомобиля, и они выражаются в следующем:

• Когда все системы исправны, могут наблюдаться перебои в работе двигателя на холостом ходу . Вы увидите не стабильную работу на холостых оборотах. А в отдельных случаях двигатель может полностью заглохнуть при работе на холостом ходе, также начать троить.
• Коленчатый вал вращается то с повышенной, то с пониженной частотой .
• Приемистость и динамика двигателя существенно снизилась , и для того, чтобы набрать необходимые обороты требуется сильнее воздействовать на педаль газа.
• Появляются провалы и дёргается при разгоне, от чего сильно растёт расход топлива.
• Не часто встречается, но иногда бывает, что двигатель запускается не с первого раза.

Объединяет все эти причины одно: топливный насос во время работы выдаёт в систему намного больше бензина, чем требуется, вследствие чего оно не прогорает полностью от чего и растёт расход бензина.

Проверка регулятора давления топлива

Если вы проверили и уже уверены, что ДУТ (датчик уровня топлива – прим.) у вас исправен, однако расход топлива и иные неполадки, указывающие на него у вас просто налицо, то необходимо в первую очередь проверить регулятор, следующим образом:

Откручиваем пробку штуцера, которая предназначена для контроля давления топлива

Обратите внимание, что если оно потеряло свою эластичность, на нём есть трещины и другие повреждения, оно нуждается в замене

Расположение пробки штуцера на редакционной машине (правда, наша 8-ми клапанная)

Обратите внимание на состояние уплотнительного кольца внутри

Этот элемент также стоит проверить на исправность.

При подключении манометра убедитесь в герметичности всех соединений.

В магазинах, цена на новый РДТ составляет в пределах 300-600 рублей , такой разброс в цене получается о наличии большого количества аналогов от различных производителей.

НЕИСПРАВНОСТЬ РЕГУЛЯТОРА ДАВЛЕНИЯ ТОПЛИВА ВАЗ 2114

Обязательно обращайте внимание на работу вашего автомобиля, т.к. если в системе что-то неисправно машина вам даст знать, дело останется за малым, выявить причину неисправности. В случае если регулятор напора топлива ВАЗ неисправен, соответственно определяем неполадки по следующим признакам:

В случае если регулятор напора топлива ВАЗ неисправен, соответственно определяем неполадки по следующим признакам:

• Увеличение расхода топлива.
• Мотор, работая на холостых оборотах, неожиданно останавливается.
• При движении обеспечивается низкая мощность.
• Плохо заводиться мотор.

Клапан регулятора вышел из строя, в результате излишки горючего не выливаются обратно в бак, а уровень напора топлива в системе повышается выше положенного 2,5кг/см 2, это отражается на величине топлива проникающего в камеру сгорания через форсунки. И в результате бензин сгорает не весь.

Клапан не выдерживает, при этом горючее беспрепятственно движется по всей системе, и в итоге уменьшает напор, соответственно при увеличении оборотов горючего просто не хватит. Мощность мотора падает, во время остановки двигателя давление должно сохраняться, но учитывая тот факт, что клапан не может его сдержать, перед тем как завести мотор приходиться длительное время крутить стартером, создавая более-менее необходимый напор для мотора.

ВЫЯВЛЯЕМ ПРОБЛЕМУ

Для того чтобы точно выявить неисправность в регуляторе давления топлива необходимо провести правильную проверку.

Если есть опыт, возможно, проверить датчик самостоятельно, в противном случае придется посетить СТО.

Чтобы выяснить качество функционирования регулятора необходимо измерить уровень напора в топливной системе, для этих целей прекрасно подойдет манометр.

Режимы:

1. Замеряем уровень при включении зажигания.
2. Замеряем уровень при холостом ходу.
3. Замеряем уровень при снятой трубке с регулятора топливного давления.
4. Замеряем уровень при пережатой трубке обратного тока.

• Во время холостого хода 2,5Атм.
• Во время зажигания не менее 3Атм.
• Во время снятой трубки вакуума 3,3Атм.
• При пережатой трубке обратного тока 7Атм.
• Во время подачи газа напор увеличивается до 3Атм, и понижается до 2,5Атм.

Манометр присоединяется в промежутке между топливным шлангом и штуцером, при этом вакуумный шланг отсоединяется.

В случае если давление не повышается, замените шланг вакуума и повторно его замерьте. Но если эти манипуляции не подействовали, и давление не повысилось, значит, регулятор не исправен и подлежит обязательной замене.

Для сведения: на поверхности клапана имеются значения необходимых показаний, обязательно сравните их с полученными результатами во время проверки.

Неисправность регулятора может возникнуть в следствие:

1. Продолжительного простоя машины, без эксплуатации.
2. Некачественное топливо, сильно разбавленное водой.

Выявленные неполадки:

• В систему накачиваем топливо, затем зажигание выключаем и наблюдаем за манометром. По норме давление должно понизится до 0,7Бар и установиться на этом показателе, но в случае падения до 0, соответственно регулятор неисправен, или проблема в клапане моторчика бензонасоса.
• Увеличиваем обороты до 3000 и наблюдаем за показаниями манометра, падение стрелки означает выход из строя бензонасоса, его необходимо менять.
• Если бензонасос длительное время набирает давление, соответственно проблема кроется в забитом фильтре топлива, либо забита сеточка бака.
