Ремонт и замена подушек двигателя

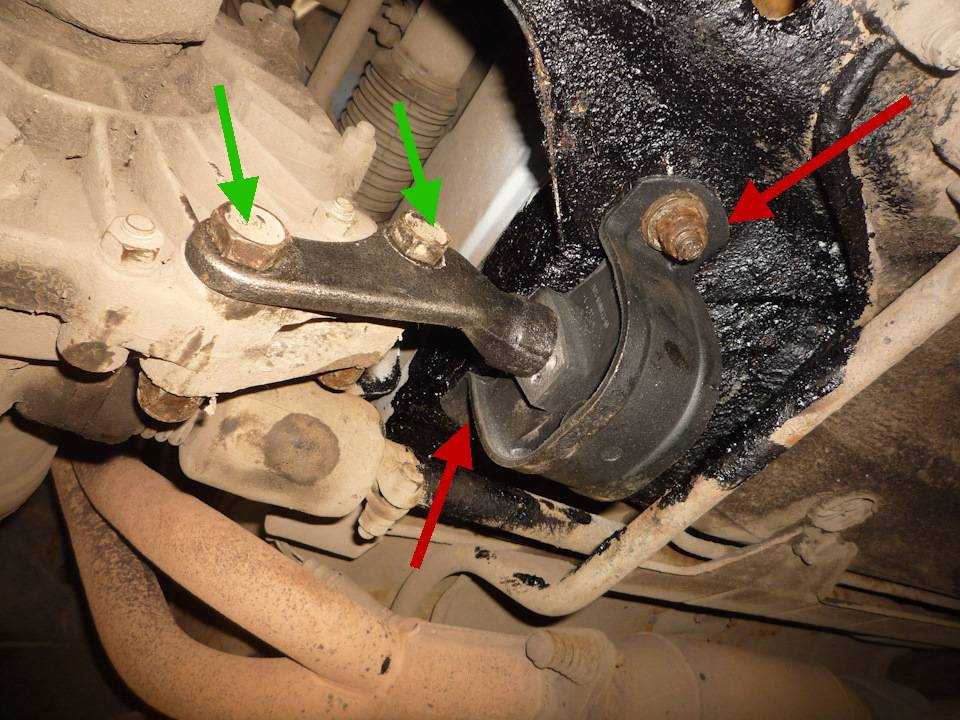

Установка дополнительной подушки КПП

На Приоре уже есть отверстия, необходимые для установки этой подушки, поэтому кроме самой запчасти с артикулом 2110-1001280 понадобится только крепеж:

• 2 болта М12×75.
• 2 самоконтрящиеся гайки М12.
• 4 шайбы под болты М12.
• 2 болта М10×30 с шагом резьбы 1,25 (для некоторых автомобилей подходит шаг резьбы 1,5).
• 2 гравера под болты M10.8 широких шайб для М10 (можно заменить на меньшее количество, при использовании толстых шайб, например, от ГБЦ).

Сама технология замены

• Болтами М12 с самоконтрящимися гайками деталь крепится к кронштейну коробки переключения передач.
• Шайбы подкладываются под головку болта и под гайку.
• Болты М10 вкручиваются в кузов. Между ним и корпусом штанги, нужно проложить шайбы, чтобы резиновая штанга не касалась кузова.

Исправное состояние подушек мотора Приоры – залог комфорта передвижения. При этом при наличии подходящего инструмента замена комплектующих не составит труда.

Источник

Конструктивные особенности

Жесткое крепление двигателя способствует передачи шумов в салон авто и повышает нагрузку на детали ДВС, так как при проезде неровностей кузов неизбежно «играет». Поэтому в конструкции подушек используются вибродемпфирующие материалы. В современном автомобилестроении применяется несколько видов конструкции опор:

• резинометаллическая подушка. Крепление агрегатов осуществляется к металлическим элементам, между которыми находится слой резины. Идентичную конструкцию имеют сайлентблоки, использующиеся в подвеске автомобиля. Данный тип подушек является наиболее распространенным, поскольку имеет большой ресурс и низкую себестоимость производства. В некоторых видах резинометаллических опор используются пружины, повышающие жесткость, а также буферные элементы, снижающие ударные нагрузки. В качестве демпферного материала применяется резиновый сплав или полиуретан;

• гидравлическая подушка. Принцип действия приближен к работе амортизаторов. Конструкция гидроопор является более прогрессивной, поскольку позволяет адаптировать гашение вибраций под изменяющуюся амплитуду колебаний двигателя и КПП. Устройство предполагает наличие рабочей жидкости, мембраны, верхней (рабочей) и нижней (расширительной) камер, а также дросселирующего канала. На холостых оборотах вибрации ДВС гасит мембрана. При возрастании оборотов жесткости мембраны не хватает, поэтому гашение колебаний начинает осуществляться гидравлической жидкостью. Благодаря такому принципу работы подушка остается мягкой на холостом ходу, меняя жесткость только по мере возрастания оборотов двигателя.

Рассматривать устройство электромагнитных и электровакуумных подушек двигателя мы не будем, так как встречаются они только на автомобилях представительского класса, где замена подушки двигателя своими руками – явление на грани фантастики.

Где находится и как выглядит опора двигателя

Подушки могут крепить двигатель к подрамнику, раме или непосредственно к кузову автомобиля. На фото представлены основные виды опор, так что найти по аналогии опору ДВС на своем автомобиле сможет даже начинающий автолюбитель. Для надежной фиксации мотора используется как минимум 3 подушки. Чаще всего используется схема с тремя нижними и двумя верхними опорами.

Признаки неисправности

Когда при пересечении препятствий в районе коробки передач наблюдается характерный стук, нарушающий шумоизоляцию в салоне, скорее всего, следует уделить внимание замене подушки двигателя. Кроме того, о дефекте такой прокладки свидетельствует сильная вибрация, передающаяся на корпус легкового автомобиля

Если работающий мотор начинает стучать о раму, значит, необходима срочная замена опоры двигателя.

Обратить внимание на состояние подушек следует, когда при торможении и в начале движения машины появляются щелчки и прочие посторонние звуки спереди. Беспокойство должно вызывать, если в салоне возникает грохот при преодолении ям и выбоин на дороге

Если движение по пересеченной местности сопровождается отдачей на рычаг переключения скоростей, опора подлежит немедленной замене.

А также свидетельством признаков неисправности подушек двигателя является значительное возрастание уровня вибрации при запуске или выключении механизма. Игнорировать подобные симптомы категорически не рекомендуется. Последствия могут оказаться весьма неприятными, в конечном итоге выражаясь деформацией подвески и кузова, преждевременным износом трансмиссии.

Это интересно: Что такое салонный фильтр в автомобиле и как его заменить самому

Поэтому, если в автомобиле наблюдаются признаки неисправности подушек двигателя, то вышедшие из строя прокладки подлежат замене.

Снятие и установка двигателя Нива Шевроле

Снятие двигателя на автомобиле Нива Шевроле производят для его ремонта, а так же при проведение других работ, при которых его наличие будет мешать ходу их выполнения. Двигатель снимается с автомобиля по направлению вверх, поэтому подготовьте над капотом подъемник, грузоподъемностью не менее 300 кг. Так же завод изготовитель рекомендует предварительно отсоединить от силового агрегата коробку передач и снять ведомый диск сцепления, для предотвращения его повреждения. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• Снимите капот.
• Обесточьте автомобиль, отключив клемму минус от аккумуляторной батареи.
• Снимите декоративный кожух двигателя.
• Снимите защиту масляного картера и брызговик двигателя.
• Слейте жидкость из системы охлаждения и снимите радиатор.

• Откручиваем гайки крепления подушек передних опор двигателя к поперечине подвески.
• Откручиваем гайки крепления передней крышки картера сцепления.

• Выкручиваем четыре болта крепления картера сцепления к блоку двигателя.
• После чего откручиваем гайку хомута крепления приемной трубы к кронштейну и отсоединяем хомут.

• От датчика детонации двигателя отсоединяем колодку с питающими проводами.
• Отсоединяем от клеммы генератора плюсовой провод.

• Сняв провода с клеммы, отводим жгут в сторону.
• Далее производим демонтаж воздушного фильтра.
• С промежуточного кронштейна, ослабив стяжной хомут, снимаем левую часть воздухоподводящего патрубка.

• Вынимаем моторный жгут проводов из кронштейнов держателей и отводим его в сторону.
• Отсоединяем колодку с проводами от модуля зажигания.

• Откручиваем гайки и отсоединяем от клемм модуля зажигания массовые провода.
• Отсоедините провод от датчика аварийного падения давления масла в системе.

• Аналогично отсоединяем провод от датчика указателя температуры жидкости.
• Снимаем ремень со шкива насоса гидравлического усилителя рулевого управления.

• От датчика положения коленчатого вала отсоедините колодку с питающими проводами.
• Откручиваем болты крепления кронштейна насоса гидравлического усилителя руля и отведите кронштейн с насосом в сторону, зафиксировав его на кузове, чтобы он не мешал.

• От сектора привода дроссельного узла отсоединяем трос дроссельной заслонки. А так же отсоединяем от кронштейна на ресивере.
• С патрубка впускной трубы, ослабив стяжной хомут, снимаем шланг вакуумного усилителя тормозов.

• От патрубка дроссельного узла отсоединяем шланг продувки адсорбера.
• Далее ослабляем хомут крепления шланга к расширительному бачку.

• Отсоединяем шланг от бачка и фиксируем его на двигателе.
• Разъединяем магистрали подвода и слива топлива.

• Отсоединяем шланги от патрубков радиатора отопителя.
• Снимите генератор.

• Отворачиваем болт нижнего крепления распорки впускной трубы и отводим ее, чтобы она не мешала снятию стартера.
• Снимите стартер.

• Откручиваем болт крепления задней распорки приемной трубы и снимаем ее.
• Теперь необходимо закрепить одну из строп для подъема двигателя. Стропу удобнее крепить за одну из транспортных проушин, установленных на верхних болтах крепления картера сцепления. Снимаем проушину с болта и крепим ее на месте массового провода двигателя.

• Крепим стропы подъемника за штатную и вновь установленную стропы.
• Откручиваем болты и снимаем усилитель передней панели каркаса моторного отсека.

• Устанавливаем между картером сцепления и штангой стабилизатора поперечной устойчивости деревянный брусок, толщиной 60-70 мм и немного опускаем двигатель, чтобы брусок оказался зажат, после чего сдвигаем двигатель немного вперед.
• После полного выхода первичного вала из ступицы ведомого диска, приподнимаем двигатель и извлекаем его из моторного отсека.

На этом ремонтные работы по снятию двигателя на автомобиле Нива Шевроле завершены. Выполните необходимый ремонт, после чего его монтаж произведите в обратной последовательности.

http://www.chevyman.ru/Niva/1/power/engine/snyatie-i-ustanovka-dvigatelyahttp://sinref.ru/avtomobili/GAZ/012_Shevrole_Niva_rukovodstvo_po_remontu_doc/004.htmhttp://avtomechanic.ru/niva-chevrolet/dvigatel/snyatie-i-ustanovka-dvigatelya-avtomobilya-niva-shevrolehttp://autoruk.ru/marka-avto1/niva-chevrolet/dvigatel/kak-zamenit-dvigatel-vaz-2123http://remladavaz.ru/snyatie-i-ustanovka-dvigatelya-niva-shevrole

голоса

Рейтинг статьи

Замена сцепления, не без последствий (93460). — Лада 4×4 5D, 1.7 л., 1998 года на DRIVE2

Не могу сказать, что сцепление кончилось неожиданно, первые звоночки уже были, но как обычно не вовремя. В пятницу утром, после дежурства, пришлось буксировать автомобиль Ивана,по причине временной нетрудоспособности его десятки.Вроде бы особой нагрузки не было, НИВУ не рвали. Вообщем втечении дня сцепление кончилось окончательно. В субботу на смену поехал на СЕМЕРКЕ, благо семье никуда не надо было. Проштудировав интернет и поговорив с бывалыми водителями, на предмет возможной поломки, либо обломило вилку, либо оборвало паука .Тот же интернет, сказал, что заменить вилку можно не снимая коробки, немного обнадежило. Воскресенье, утро, заехал в магазин, купил вилку и её пыльник (140руб).В гараже

Сняв пыльник, понял вилка целая и лёгким испугом отделаться не получится.Засунув телефон в отверстие колокола, сделал фото и понял, что пауку хана

Вон он там на дне лежит. А раз необходимо разбирать, пол машины, то необходим помощник, в лице зятя, к которому и напросился в гараж.Предстояла поездка в десять километров и все бы ничего, но вилку я уже выдернул и цилиндр тоже снял.Вставить вилку на место, вопреки информации из сети, не получилось, может мало опыта.Вообщем м преодолел я эти десять километров, глуша мотор на перекрестках и заводя на первой пониженной. Чтобы добраться до сцепления на НИВЕ, необходимо разобрать пол машины.Карданы, раздатка, да и в салоне тоннель пола тоже пришлось снять.Ну и наконец коробка.

Паук

Диск сцепления, оказался стёрт до клепок, а выжимной имел ощутимый люфт, пробег машины, если верить спидометру, 93460км. Поехали с зятем, в магазин и купили комплект сцепления (2400) Выжимной с пластиковой серединой.И лишь потом заметил, что ширина накладки ведомого диска сцепления уже (2101)чем на стоявшем (2106), хотя в магазине спрашивал, какое сцепление стоит на НИВЕ. Поехали менять на шестерочное.

Выжимной металлический, корзина безпауковая

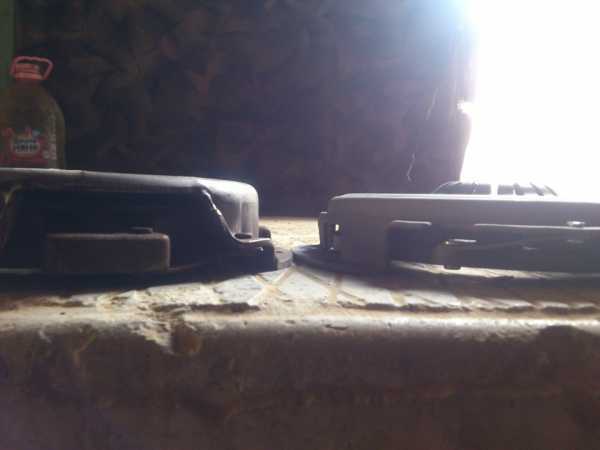

Сравнил высоту корзин

Высота корзин оказалась примерно одинаковой, за счёт изгиба лепестков.Выжимные одинаковые, что с пауком, что без, раньше мне говорили, что без паука подшипник толще. Начал сборку с замены вилки, раз уж новую купил

Заодно решил сделать ревизию шрусу промвала, пыльник которого был давно уже прорван (с самой покупки НИВЫ).С горем пополам няли шрус, так, как раньше с ними дела не имел.

Пыльнику писец, смазка есть грязи почти нет.Промыв его в керосине и набив новой смазки, одел на него новый пыльник. После сборки всего, что снималось, поднял машину на подставки для само установки раздатки

Разогнал машину, дождался само остановки колёс и затянул раздатку. P.S.Ну и немного о грустном, в наших машинах редкий ремонт оказывается без поломок .Замена сцепления, оказалась смертельной для одной из шпилек крепления подушек раздатки

,которая пока крепится на трёх шпильках.Необходим подрамник.

www.drive2.ru

Как заменить двигатель ВАЗ-2123

Двигатель вынимают из автомобиля вверх. Для снятия двигателя необходимо подъемное устройство грузоподъемностью не менее 300 кг.

Автомобиль нужно установить на подъемник, смотровую канаву или эстакаду.

Перед снятием двигателя необходимо подготовить надежную подставку, на которой двигатель должен стоять устойчиво.

Двигатель удобнее вынимать, если снять капот.

Перед отсоединением шлангов и электрических проводов рекомендуем их промаркировать, чтобы не перепутать при сборке.

Завод-изготовитель рекомендует снимать двигатель, предварительно разъединив узлы силового агрегата: коробка передач с картером сцепления остается на автомобиле, а при снятии двигателя передний подшипник первичного вала коробки передач и ступица ведомого диска сцепления снимаются с первичного вала.

Вам потребуются: ключи «на 10», «на 13», «на 17» и «на 19» (или головка с удлинителями и карданным шарниром), отвертки (две), оправка для центрирования ведомого диска сцепления, пассатижи, таль или иное подъемное устройство, стропы (прочная веревка).

1. Снимите капот.

2. Отсоедините провода от аккумуляторной батареи.

3. Снимите декоративный кожух двигателя.

4. Снимите защиту масляного картера и брызговик двигателя.

5. Слейте жидкость из системы охлаждения двигателя (см. «Замена жидкости охлаждения Нива Шевролет»).

6. Снимите радиатор системы охлаждения.

7. Отверните гайки крепления подушек передних опор двигателя к кронштейнам поперечины передней подвески, снимите установленные под ними шайбы.

8. Выверните болты крепления передней крышки картера сцепления.

9. Выверните два болта крепления рабочего цилиндра гидропривода сцепления, не отсоединяя от него шланг

10. Отведите цилиндр в сторону (для наглядности передний карданный вал снят).

11. Выверните четыре болта крепления картера сцепления к блоку цилиндров двигателя.

12. Отверните гайку болта хомута крепления приемной трубы, выньте болт и отсоедините хомут от кронштейна

13. Отсоедините колодку жгута проводов от датчика детонации.

14. Отверните гайку крепления жгута проводов к клемме «+» генератора

15. Снимите провода с клеммы и отведите жгут в сторону.

16. Снимите воздушный фильтр вместе с кронштейном (см. «Замена воздушного фильтра Нива Шевролет»).

Снятие и установка двигателя Нива Шевролет

Двигатель вынимают из автомобиля вверх. Для снятия двигателя необходимо подъемное устройство грузоподъемностью не менее 300 кг.

Автомобиль нужно установить на подъемник, смотровую канаву или эстакаду.

Перед снятием двигателя необходимо подготовить надежную подставку, на которой двигатель должен стоять устойчиво.

Двигатель удобнее вынимать, если снять капот.

Перед отсоединением шлангов и электрических проводов рекомендуем их промаркировать, чтобы не перепутать при сборке.

Завод-изготовитель рекомендует снимать двигатель, предварительно разъединив узлы силового агрегата: коробка передач с картером сцепления остается на автомобиле, а при снятии двигателя передний подшипник первичного вала коробки передач и ступица ведомого диска сцепления снимаются с первичного вала.

Вам потребуются: ключи «на 10», «на 13», «на 17» и «на 19» (или головка с удлинителями и карданным шарниром), отвертки (две), оправка для центрирования ведомого диска сцепления, пассатижи, таль или иное подъемное устройство, стропы (прочная веревка).

1. Снимите капот.

2. Отсоедините провода от аккумуляторной батареи.

3. Снимите декоративный кожух двигателя.

4. Снимите защиту масляного картера и брызговик двигателя.

5. Слейте жидкость из системы охлаждения двигателя (см. «Замена жидкости охлаждения Нива Шевролет»).

6. Снимите радиатор системы охлаждения.

7. Отверните гайки крепления подушек передних опор двигателя к кронштейнам поперечины передней подвески, снимите установленные под ними шайбы.

8. Выверните болты крепления передней крышки картера сцепления.

9. Выверните два болта крепления рабочего цилиндра гидропривода сцепления, не отсоединяя от него шланг

10. Отведите цилиндр в сторону (для наглядности передний карданный вал снят).

11. Выверните четыре болта крепления картера сцепления к блоку цилиндров двигателя.

12. Отверните гайку болта хомута крепления приемной трубы, выньте болт и отсоедините хомут от кронштейна

13. Отсоедините колодку жгута проводов от датчика детонации.

14. Отверните гайку крепления жгута проводов к клемме «+» генератора

15. Снимите провода с клеммы и отведите жгут в сторону.

16. Снимите воздушный фильтр вместе с кронштейном (см. «Замена воздушного фильтра Нива Шевролет»).

Замена гидравлического натяжителя цепи на Нивах

Рассекающие отечественные дороги “Нивки” нового образца, известные нам больше, как Шевроле Нива, унаследовали вышеупомянутую болезнь от своего старшего собрата, ВАЗ 21214, который, в свою очередь, теперь гордо называется Lada 4×4. Но не так страшна проблема, как ее описание. Для того, чтобы сохранять силовой агрегат в исправном состоянии, достаточно всегда держать руку на его пульсе: прислушиваться к посторонним звукам, регулярно проводить ТО после 60-100 тыс. километров пробега и не пускать проблему на самотек.

Если путем замены одного гидронатяжителя на новый решить проблему посторонних шумов не удалось — можно решиться на установку устройства механического образца. Зайдя на автомобильные форумы по ВАЗ 21214, можно удивиться, как люди практически в один голос отдают свое предпочтение механике. Очень популярный в народных массах механический нятяжитель серии “Пилот”. Но это не значит, что вам надо брать обязательно именно его, среди механики есть очень много достойных предложений, да и стоят они не так уж и дорого. Чтобы удлинить изделие для Шевроле Нива — достаточно просто наварить дополнительную втулку на плунжер.

Механический натяжитель цепи

Обращаем ваше внимание, что простая замена отработанного гидронатяжителя ВАЗ 21214 на новый — не есть правильный выход из сложившейся ситуации. Как минимум, необходимо поменять цепь ГРМ, которая явно находится в критическом состоянии, одноразовые резиновые уплотнительные прокладки в виде колечек и сальники

И, если замена такого простого устройства, как гидронатяжитель, не представляет особых проблем на ВАЗ 21214, то что касается цепи ГРМ — это уже повод для отдельной статьи.

Замена масла

Замена моторной жидкости на автомобиле Niva Chevrolet ничуть не сложнее, чем на любом другом автомобиле, поэтому ее можно выполнить самостоятельно, не переплачивая за услуги СТО. Также рекомендуется сразу же произвести замену масляного фильтра.

Что понадобится?

• свежая смазка – объем 4 литра;
• шестигранный ключ для заглушки сливного отверстия;
• ключ для снятия масляного фильтра;

Ключ, с помощью которого снимается масляной фильтр

• емкость для слива отработанной жидкости, объемом литров 5;
• большая отвертка;
• масляный фильтр;
• щетка;
• воронка;
• ветошь.

1. Открываем капот.

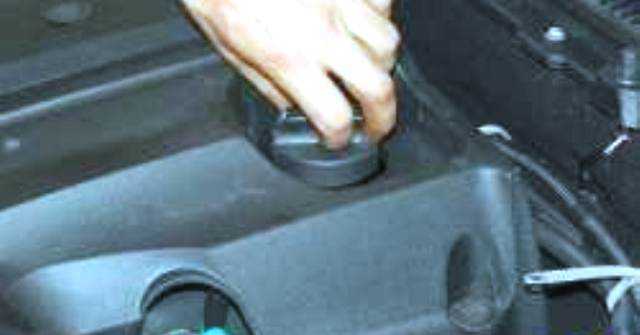

2. Снимаем заглушку с горловины для залива масла.

Откручиваем пробку заливного отверстия

Демонтируем защиту картера.
В случае необходимости, очищаем пробку сливного отверстия при помощи щетки или ветоши.
Подставляем емкость под сливное отверстие.
Откручиваем заглушку отверстия для слива.

Откручиваем заглушку сливного отверстия

Дожидаемся пока полностью стечет старая жидкость.
Закручиваем пробку обратно.
С помощью съемника окручиваем старый масляный фильтр.

Ключом откручиваем фильтр

Наполните новый очиститель свежим маслом, приблизительно на одну треть.
Смажьте прокладку очистителя.
Поставьте фильтр на место руками, ни в коем случае не прибегая к помощи каких-либо инструментов.

Ставим новый

Вставьте воронку в горловину заливного отверстия.
Залейте свежую моторную смазку.
Закрутите заглушку маслонаполнительной горловины.
Заведите мотор и пусть он поработает на холостом ходу минут пять.
Проследите, чтобы контрольная лампочка давления погасла через 2–3 секунды после запуска двигателя.
Посмотрите, не течет ли масло в районе сливного отверстия и масляного очистителя.
Выключите мотор, проконтролируйте уровень масла, если он ниже минимальной отметки, то долейте.
Закрутите пробку и прогрейте двигатель, дав ему поработать минут пять.
Подождите пару минут, пока масло стечет в картер, и повторно с помощью щупа проверьте уровень масла — он должен находиться между отметками Минимально и Максимально.

Щуп для проверки уровня масла На этом процесс замены завершен, если вы выполнили все правильно и залили подходящее масло, двигатель вашего автомобиля отблагодарит вас хорошей работой!

Гидравлические опоры двигателя от BMW на Chevy-Niva

Раньше у меня очень сильно вибрировал двигатель на холостом ходу. На исправление ситуации было потрачено очень много сил, в результате мотор работал так тихо, что даже поставленная на него монетка не шевелилась. Однако это не конечная цель моей работы. Мотор вроде бы и не дребезжит на первый взгляд, на в салоне ощущается сильная дрожь, которая держала в напряжении во время любой поездки.

Кроме того, наблюдались чрезмерно высокие обороты, агрегат даже не мог войти в резонанс. На работе я частенько управляю другими авто, среди них бывают и элитные. К примеру, на БМВ порой кажется, что мотор заглох в то время, как он просто работает на холостом ходу. В первую очередь это связано с тем, что там мотор поставлен поперечно.

Изучил комплектность Шевроле Нива, мне хотелось узнать, какие там установлены опоры: от Шевроле или от ВАЗа. Как оказалось, опоры на Шеви от Нивы, а это самая натуральная жесть. Дело в том, что на Ниве вместе с мотором в одной конструкции состоит редуктор переднего моста, соответственно, опоры сделаны эластичными и крепкими, ведь именно туда приходится основная трансмиссионная нагрузка.

На Шевроле Нива редуктор стоит отдельно, а вот опоры остались такими же. И тут я снова вспомнил рабочий БМВ, у которого точно такой же принцип крепления силового агрегата, здесь аналогичные подушки, правда чуть больше, такой же угол крепления. Вакуумные опоры я рассматривать не стал, а вот гидроопоры меня очень даже заинтересовали.

На Шеви можно совместить гидроопоры от BMW Е36. Заказал детали в интернете, за пару опор заплатил почти 3 тысячи рублей. Хоть новые опоры на пару сантиметров и выше стандартных, но зато они гораздо мягче, да и под нагрузкой мотора опускаются на 8 см. Поначалу я немного опасался, что новые гидроопоры будут слишком мягкими для Шевроле Нива, но беспокоился я напрасно. Мотор держится отлично, в салоне никакой вибрации, да и мотор по-прежнему работает монотонно, без дрожания.

Замена сцепления, не без последствий (93460). — Лада 4×4 5D, 1.7 л., 1998 года на DRIVE2

Не могу сказать, что сцепление кончилось неожиданно, первые звоночки уже были, но как обычно не вовремя. В пятницу утром, после дежурства, пришлось буксировать автомобиль Ивана,по причине временной нетрудоспособности его десятки.Вроде бы особой нагрузки не было, НИВУ не рвали. Вообщем втечении дня сцепление кончилось окончательно. В субботу на смену поехал на СЕМЕРКЕ, благо семье никуда не надо было. Проштудировав интернет и поговорив с бывалыми водителями, на предмет возможной поломки, либо обломило вилку, либо оборвало паука .Тот же интернет, сказал, что заменить вилку можно не снимая коробки, немного обнадежило. Воскресенье, утро, заехал в магазин, купил вилку и её пыльник (140руб).В гараже

Сняв пыльник, понял вилка целая и лёгким испугом отделаться не получится.Засунув телефон в отверстие колокола, сделал фото и понял, что пауку хана Вон он там на дне лежит. А раз необходимо разбирать, пол машины, то необходим помощник, в лице зятя, к которому и напросился в гараж.Предстояла поездка в десять километров и все бы ничего, но вилку я уже выдернул и цилиндр тоже снял.Вставить вилку на место, вопреки информации из сети, не получилось, может мало опыта.Вообщем м преодолел я эти десять километров, глуша мотор на перекрестках и заводя на первой пониженной. Чтобы добраться до сцепления на НИВЕ, необходимо разобрать пол машины.Карданы, раздатка, да и в салоне тоннель пола тоже пришлось снять.Ну и наконец коробка.

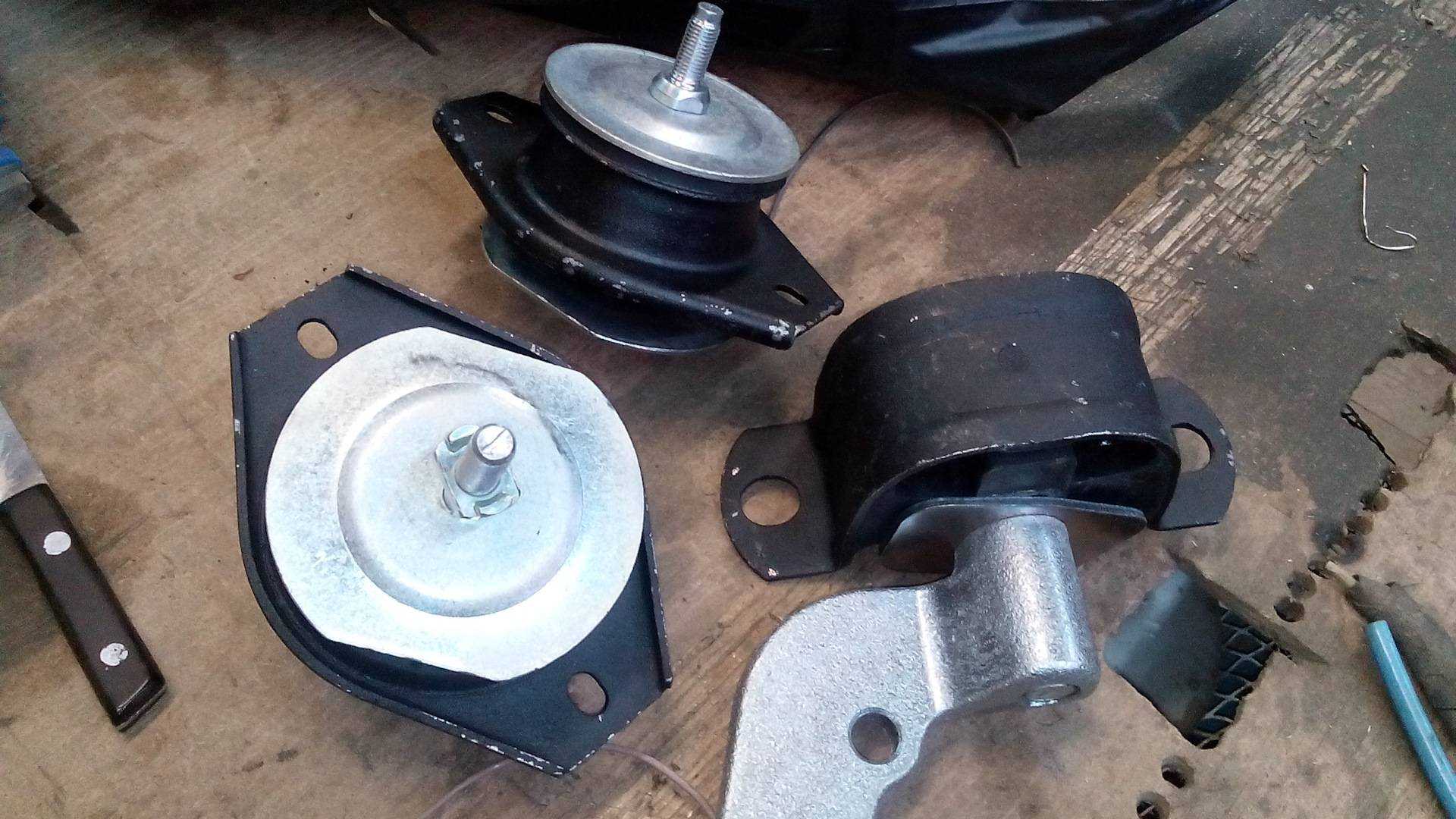

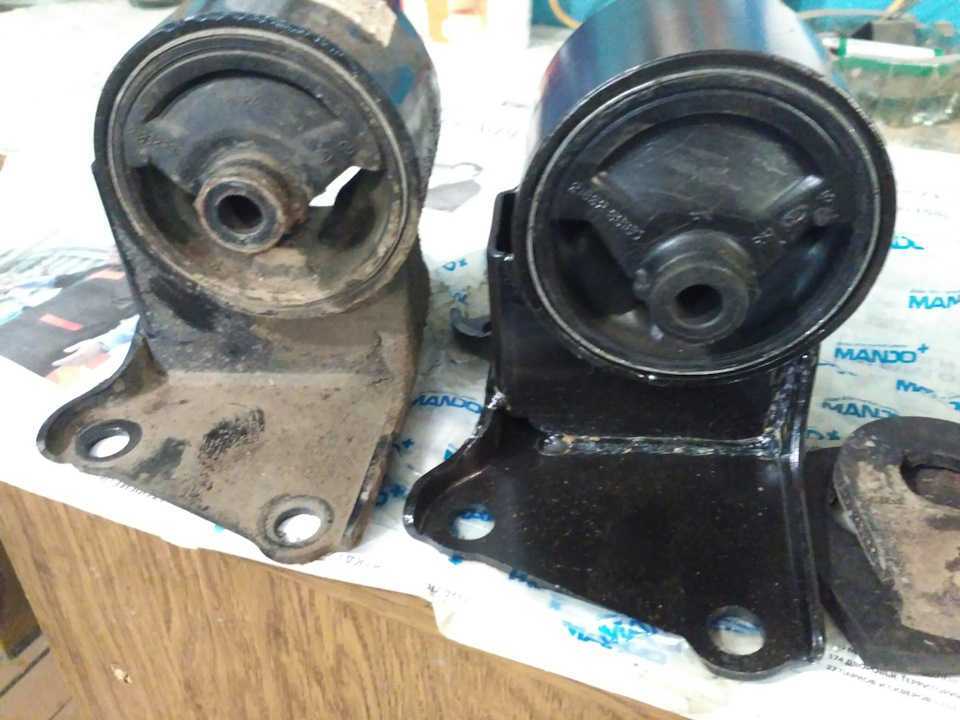

Замена опор подвески силового агрегата Шевроле-Нива

Силовой агрегат установлен на двух резиновых подушках с обеих сторон двигателя и одной опоре (тоже резиновой) под удлинителем картера коробки передач. Вам потребуются: ключи «на 13», на «17» (головка), домкрат или подобный грузоподъемный механизм.1. Вывесите переднюю часть автомобиля на опорах или поднимите автомобиль на подъемнике. 2. Снимите защиту масляного картера и брызговик моторного отсека (см. «Снятие и установка защиты масляного картера и брызговика двигателя»).

3. Отсоедините, вывернув болт крепления, от кронштейна правой опоры двигателя распорку ресивера впускной трубы, так как она мешает дальнейшей работе. 4. Отверните гайку крепления подушки правой опоры к кронштейну двигателя и к поперечине передней подвески. 6. Аналогично отсоедините верхнее и нижнее крепления подушки правой опоры. 8. Домкратом приподнимите двигатель настолько, чтобы подушки освободились и их можно было бы вынуть.

При отсутствии домкрата подложите под поддон двигателя доски (или еще одну опору) и немного опустите автомобиль.

10. Устанавливайте новые подушки в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ При отворачивании гаек крепления поперечины подставьте под картер коробки передач подходящую опору.

13. Отверните гайки болтов крепления подушки к поперечине задней опоры и выньте болты.

14. Поддев отверткой, выньте распорные втулки и снимите подушку. 16. При необходимости замены снимите поперечину задней опоры. 17. Устанавливайте поперечину и подушку задней опоры в порядке, обратном снятию.

Замена дополнительной верхней подушки:

Эта подушка снимается тоже не сложно, она точно так же крепится на одном болте с закладной гайкой (Эта гайка указана зелёной стрелкой на маленьком фото и самое главное, когда болт выкручивать будете, данную гайку не потеряйте, обязательно придерживайте её) и на ещё одном болте, но только на конце которого, заворачивается обычная гайка (Примерное местонахождение данной гайки указано синей стрелкой, а красной её болт показан), когда два этих болта будут вынуты, можете снять верхнюю опору и поставить на её место новую.

Дополнительный видео-ролик: Если вдруг вы захотите понять какие вообще подушки ставятся на 16 клапанные автомобиля десятого семейства и семейства приора, а так же если вам вдруг будет интересно как их можно различить между собой, то в таком случае просмотрите видео-ролик, чуть ниже:

Проблемы работы ОП и их последствия

Опорный подшипник амортизационной стойки подвергается жесткой эксплуатации. Особенно при езде по неровным дорогам, поворотам на большой скорости, несоблюдении водителем скоростного режима. Ситуация усугубляется тем, что конструктивно во многих подшипниках (но не во всех) не предусмотрена защита от попадания в них пыли, влаги и грязи. Соответственно, со временем в них образуется абразивная масса, которая ускоряет износ их механизма.

Если в конструкции ваших подшипников наличие защитных колпачков предусмотрено, однако их нет на месте (были утеряны) — обязательно закажите новые. Таким образом вы продлите срок эксплуатации подшипника. Также не забывайте заложить в подшипник смазку, об этом мы поговорим далее.

Рекомендуется проверять состояние опорных подшипников через каждые 20 тысяч километров пробега, если изготовителем машины не оговорены другие сроки.

Так, основными причинами выхода опорных подшипников из строя являются следующие причины:

1. Естественный износ детали. Как было указано выше, замену опорных подшипников необходимо проводить не реже чем через каждые 100 тысяч километров пробега автомобиля (как правило чаще, учитывая состояние отечественных дорог).
2. Резкий стиль вождения и несоблюдение скоростного режима. В случае, если водитель на большой скорости ездит по ямам или входит в поворот, то нагрузка на всю подвеску машины, и опорный подшипник в частности, значительно увеличивается. А это приводит к его чрезмерному износу.
3. Низкое качество детали. Если вы решили сэкономить и купить низкокачественную подделку, то велика вероятность того, что подшипник не выходит обозначенного на его упаковке срока.
4. Условия эксплуатации машины. В зависимости от того, к каким условиям предназначена машина, и как она используется выход из строя опорных подшипников может произойти гораздо раньше, чем это предсказывается изготовителем.

При выполнении ремонтных работ на амортизаторе, амортизационной стойке и других смежных деталях рекомендуем вам закладывать в опорный подшипник смазку. Это увеличит срок его эксплуатации, а также снизит нагрузку на все перечисленные выше элементы.

Шевроле Нива Замена опор силового агрегата Chevrolet Niva

Работу проводим на смотровой канаве или эстакаде. Снимаем защиту поддона картера (см. Снятие защиты поддона картера двигателя) и брызговики моторного отсека (см. Снятие брызговиков моторного отсека). Для демонтажа правой передней опоры силового агрегата… …головкой «на 17» отворачиваем гайку крепления опоры к кронштейну поперечины передней подвески.

Под гайкой установлены утолщенная плоская и пружинная шайбы.

Головкой «на 17» отворачиваем гайку крепления опоры к кронштейну блока цилиндров двигателя. Под гайкой установлена пружинная шайба.

Подставляем регулируемый упор под болт крепления поддона картера с правой стороны и приподнимаем силовой агрегат.

Вынимаем правую опору силового агрегата. Аналогично снимаем левую опору силового агрегата. При этом…

…упор подставляем под болт крепления поддона картера с левой стороны. Если на подушках опор имеются трещины, разрывы или отслоения резины, заменяем опоры новыми. Устанавливаем правую и левую передние опоры силового агрегата в обратной последовательности.

При установке опоры центрирующий поясок шпильки (имеется с одной стороны опоры)…

…должен войти в соответствующее отверстие кронштейна поперечины передней подвески. Для снятия задней опоры силового агрегата…

…головкой «на 10» с шарниром или накидным ключом ослабляем затяжку двух гаек крепления заднего экрана защиты пола кузова.

Головкой того же размера отворачиваем гайку и болт крепления переднего экрана защиты пола… …и две гайки крепления обоих экранов.

Снимаем передний экран защиты пола кузова.

Подставляем под картер коробки передач через деревянный брусок регулируемый упор.

Головкой или ключом «на 13» отворачиваем гайку крепления опоры к поперечине задней подвески силового агрегата, удерживая головку болта от проворачивания ключом того же размера. Аналогично отворачиваем гайку второго болта.

Вынимаем болты и снимаем дистанционные втулки.

Головкой или ключом «на 13» отворачиваем две гайки крепления опоры к задней крышке коробки передач.

Ключом или головкой «на 13» отворачиваем две гайки крепления поперечины задней подвески силового агрегата к днищу кузова.

Опускаем коробку передач, для того чтобы поперечина сошла со шпилек крепления.

Сдвигаем опору со шпилек коробки передач…

…и вынимаем опору из поперечины.

Задняя опора силового агрегата. Осматриваем опору. При отслоении резины от металлических частей, растрескивании или потере эластичности опору необходимо заменить новой. Устанавливаем заднюю опору подвески силового агрегата в обратной последовательности.

Подведем итоги

Итак, повреждения опор двигателя имеют довольно страшные признаки. Однако процедура их замены не требует специальных знаний в устройстве автомобиля и опыта работы в автосервисе. Набор необходимых инструментов минимальный. Такой набор, как правило, имеется в багажнике у каждого автовладельца.

Также стоит отметить, что срок службы подушек можно продлить, если соблюдать несколько простых правил эксплуатации и вождения автомобиля:

избегать резких стартов с одного места;
при проезде ям делать это нужно с особой осторожностью;

Напоследок добавим, что наезд на неровности на высокой скорости или активная езда по пересеченной местности вызывает активное раскачивание силового агрегата в моторном отсеке. Также следует помнить, что стоимость новых подушек может неприятно удивить даже владельцев бюджетных отечественных автомобилей. В случае с иномарками ремонт может потребовать значительных финансовых затрат.
