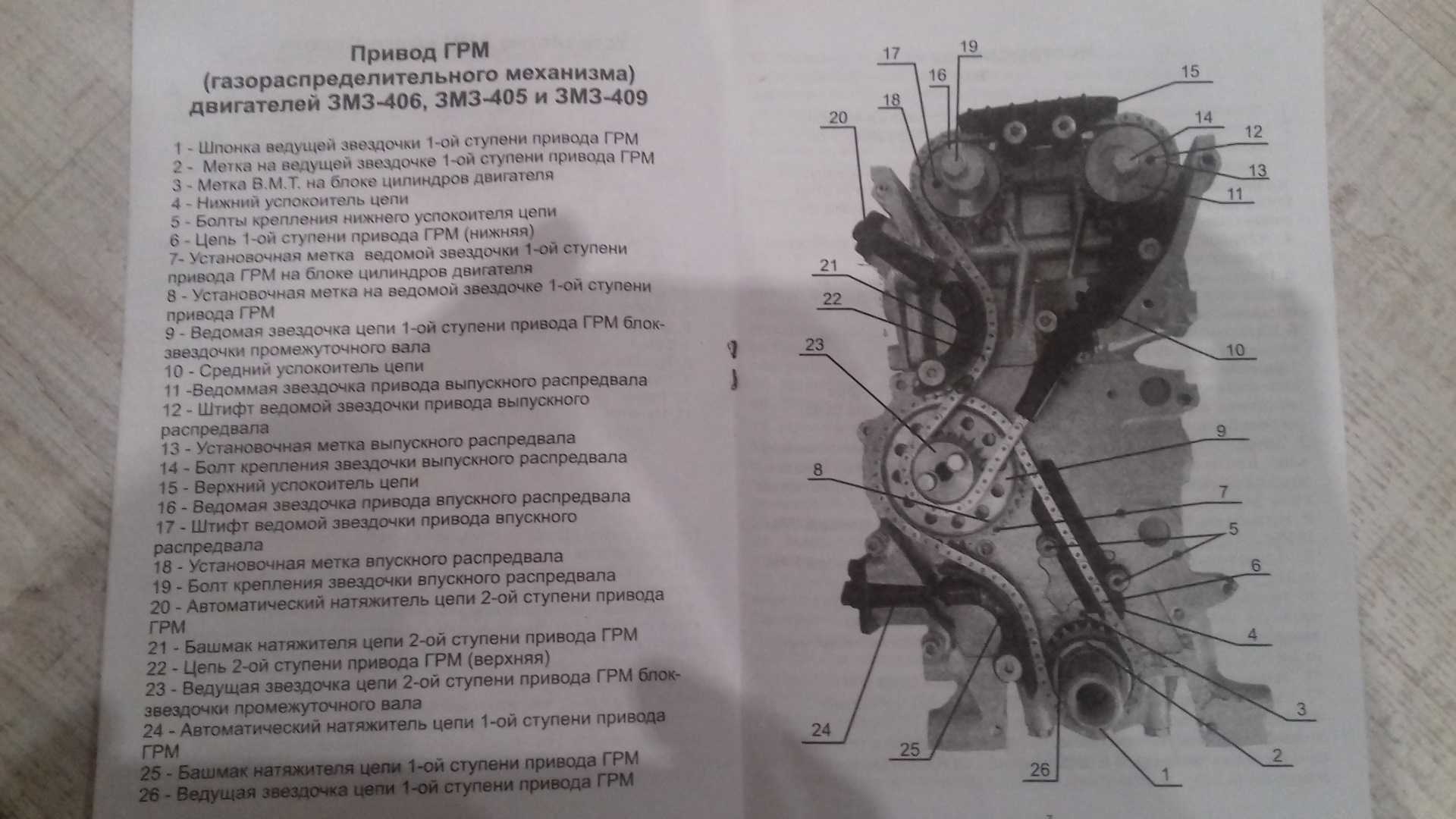

Метки грм зм 409: устройство и расположение

Сигналы к замене

Со временем шарнирные соединения цепи изнашиваются, и она растягивается. Менять цепь нужно в том случае, когда регулировать ее натяжку ужу не представляется возможным, когда наметилось несовпадение меток на валах. Если на цепи появились сколы или какие-либо другие повреждения, это тоже означает, что расходник свое отслужил, и пора заменить его на новый. При растянувшейся цепи движок работает неровно, постоянно слышен скрежет. В этом случае машина уже не будет заводиться с первого раза. Также растянутая цепь служит причиной того, что авто начинает “съедать” больше топлива. Растянутая цепь может проскакивать по звездочке. В конце концов, она может просто оборваться, а это станет причиной того, что поршня ударят по клапанам. Последние от этого погнутся, и машине потребуется давать капитальный ремонт.

Цепь, конечно, несколько практичнее ремня, но и ее ресурс когда-то вырабатывается, и она требует замены. Если вы решили, что данную процедуру будете проводить самостоятельно, тогда в точности следуйте представленной ниже инструкции, и у вас все обязательно получится.

Собираем механизм ГРМ на Патриоте

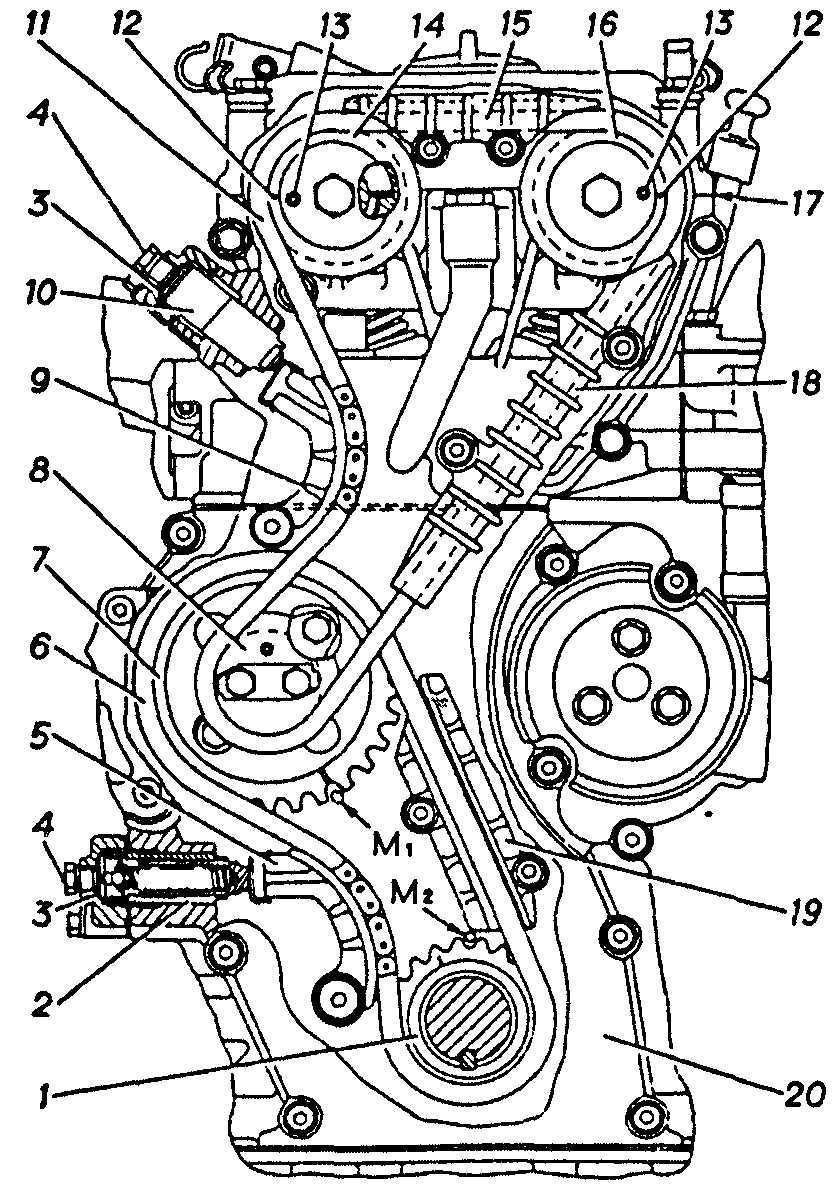

Сборка снятого механизма всегда осуществляется в обратном порядке. Не стоит забывать, что установка шестерни коленвала на UAZ Patriot требует проведения такого процесса, как напрессовывание. Вал требуется установить так, чтобы метки ГРМ совпадали, то есть, метка на блоке цилиндров непременно должна совпасть с меткой на шестерне коленчатого вала. Эти самые метки обозначены цифрами 1 и 2 на ниже расположенном фото.

Затем устанавливаем успокоитель цепи и надеваем на шестерню цепь. Перед этим не забываем смазать моторным маслом цепь.
Элемент надеваем на ведомую шестерню, установив ее на так называемый промежуточный вал. Процесс закончен будет, когда метки 4 и 5 совпадут.
Завинчиваем болты шестерни промвала, не забываем их зафиксировать специальной стопорной пластиной.
Пока не совпадут метки на шестеренках нужно нажать на натяжитель.
Смазываем детали моторным маслом и устанавливаем все в обратном порядке.

УАЗ Patriot › Бортжурнал › Замена цепи ГРМ ЗМЗ-409. часть 1. Разборка.

На пробеге в 33 т.км. родная зубчато-пластинчатая цепь стала нескромно намекать на необходимость замены дизельным рокотом при прогретом двигателе. Ездить на машине с перспективой обрыва цепи в любой момент совсем неинтересно. Нужно менять! Куплен комплект с фазометром от Прогресс ЕВРО-4 них же в интернет магазине. Магазину респект кстати, общаются хорошо, отправляют быстро, мне отправили в тот же день после оплаты и дали трек номер для отслеживания посылки. Через 8 дней почта России привезла посылку. Получил, всё добротно упаковано в красивые коробочки. Шестерни завернуты в промасленную бумагу, на вид выглядят хорошо сделанными, не полированные конечно, но забоин и заусенцев на поверхностях я не увидел. Как известно зубчато-пластинчатые цепи ЕВРО-4 для двигателя ЗМЗ-409 длиной 104 звена верхняя и 82 звена нижняя. Каждая цепь в свой коробочке, на наклейке информация о цепи надпись made in Chezh Republic. Ок. Вскрываем коробки. Длинная цепь в запаянном пакетике, а пакетик с короткой цепью аккуратно отрезан, как будто цепь в кустарных условиях укорачивают и лепят на коробку нужную наклейку. Печально это всё товарищи… Внимательно просмотрел стыки звеньев короткой цепи, чтобы найти место незаводского соединения, но так и не нашёл. Цепи на вид очень добротно выглядят. Погуглил на просторах Драйва и приступил к разборке двигателя. Перед началом работ необходимо слить масло из двигателя и антифриз, не забывая открутить пробку для слива ОЖ на блоке цилиндров под выпускным коллектором. Если забыть о ней то при демонтаже помпы ОЖ потечет антифриз в поддон. Ещё желательно снять клемму с аккумулятора, я этого не делал, поэтому при обратной сборке как истинный электрик устроил небольшой фейерверк))) После снятия крышки клапанов можно померить фазы на впуске и выпуске. В моем случае цифры следующие: впуск — 14 градусов, выпуск 23 градуса. До того как приступить к демонтажу передней крышки двигателя за которой и спрятан объект замены, снять нужно не просто много, а прямо дофигища: Раз — по часовой стрелке (там левая резьба) отстучать и открутить вискомуфту с вентилятором. Два — открутить диффузор вентилятора и вытащить вместе с вентилятором. Вытаскивать диффузор вентилятора нужно аккуратно, стараясь не зацепить как я и не порвать нежные трубочки радиатора

Три — ключом на 15 вращая по часовой стрелке за болт крепления натяжного ролика ослабить натяжку и снять ремень привода навесных агрегатов. Четыре — снять натяжной ролик с механизмом натяжения в сборе (нужен шестигранник), снять обводные ролики. Пять — Снять опору обводного ролика. Шесть — предварительно изматерившись, для удобства работы снять воздушный фильтр вместе с резиновым патрубком к дросселю. Семь — снять насос ГУРа вместе с креплением не отцепляя от шлангов и отодвинуть в сторонку. Восемь — Во избежание повреждений снять радиатор, а также верхний и нижний патрубки от двигателя к нему. Заодно для простора и расширительный бачок снять. После демонтажа радиатора, висящий вместе с ним на общих кронштейнах радиатор кондиционера повисает почти на одних подводящих трубках, поэтому фиксируем его пластиковыми стяжками к телевизору. Девять — открутить шкив вискомуфты и шкив помпы ОЖ. Десять — при помощи хорошего крепкого съемника шкивов, снять передний шкив-демпфер коленвала. Есть особенности этого процесса, я пытался застопорить коленвал включением пятой передачи, но безуспешно. При таком способе жесткой фиксации нет, а постепенно за полоборота нарастает усилие проворачивания КВ вплоть до остановки. Из-за этого получается, что при каждом движении центральный болт съёмника проворачивается в резьбе всего на 10-20 градусов — очень муторно. Я вышел из этой ситуации уперев головку на 14 одним краем в кронштейн датчика положения коленвала, а другим краем в основание первого после пустого промежутка зуба на шкиве. Очень боялся, что отломаю кронштейн или зуб на шкиве, настолько велико было усилие с которым слезал шкив, но всё обошлось к счастью.

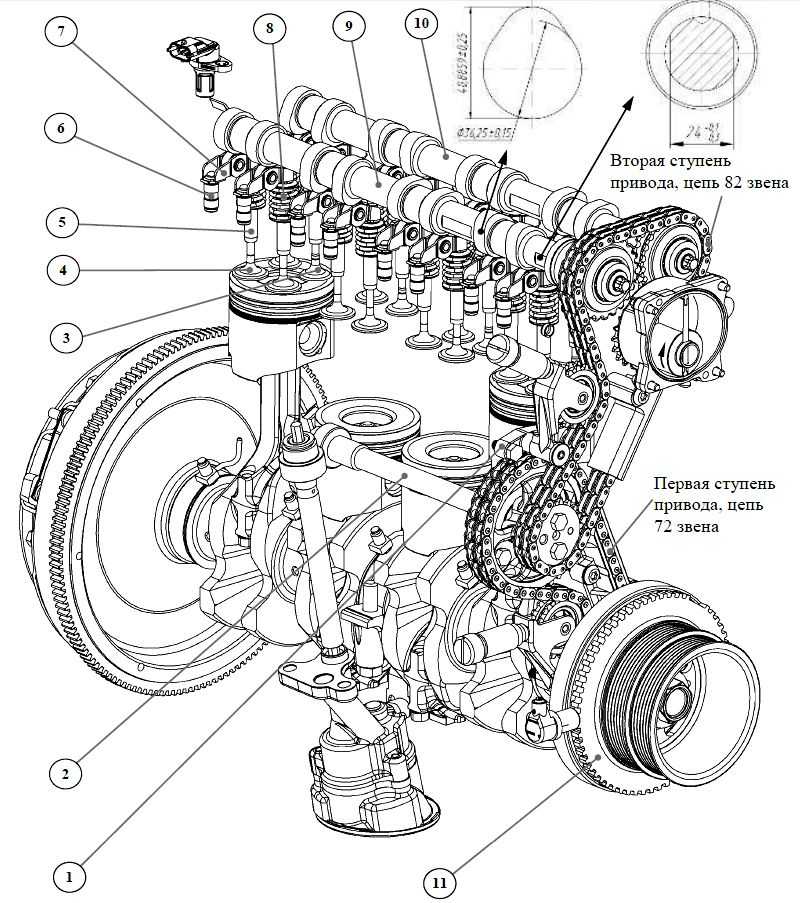

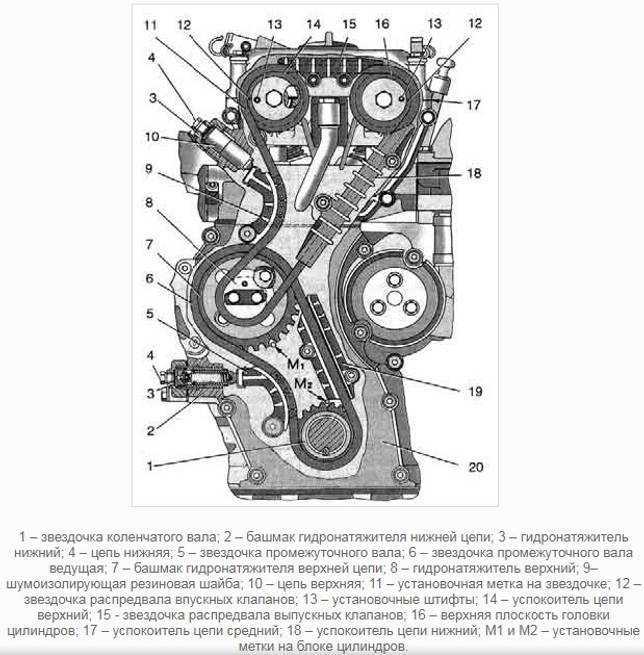

Устройство двигателя УАЗ Патриот ЗМЗ 409

Двигатель Patriot бензиновый, рядный, 4-цилиндровый и 16-клапанный агрегат с чугунным блоком цилиндров. В алюминиевой головке блока имеются два распредвала, которые вращаются посредством цепного привода ГРМ. Порядок работы цилиндров организован по схеме 1-3-4-2, коленчатый вал вращается в правую сторону. В клапанном механизме имеются гидрокомпенсаторы. Инжекторный впрыск с электронным управлением посредством катушек зажигания являются главной отличительно чертой отделяющих данный движок от своих карбюраторных прародителей.

Головка блока цилиндров двигателя Patriot 409

ГБЦ движка ЗМЗ 409 представляет собой пастель для двух распределительных валов. Распределительные валы отлиты из чугуна. Валы вращаются в подшипниках, образованных головкой цилиндров и съемными алюминиевыми крышками. Эти крышки обрабатываются в сборе с головкой цилиндров и поэтому не взаимозаменяемы. Клапана не нуждаются в регулировке благодаря гидротолкателям автоматически поддерживающие необходимый зазор. Недостаточный уровень масла часто привод к падению давления в масляных каналах снабжающих гидрокомпенсаторы, из-а чего возникает неприятный звук. Свечи вворачиваются вертикально в специальные колодцы проходящие через всю ГБЦ.

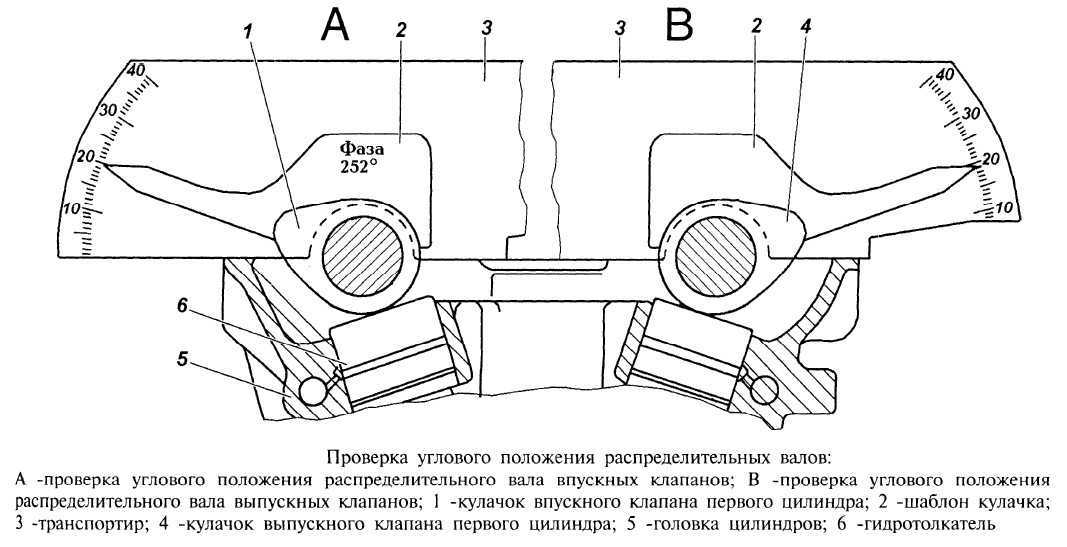

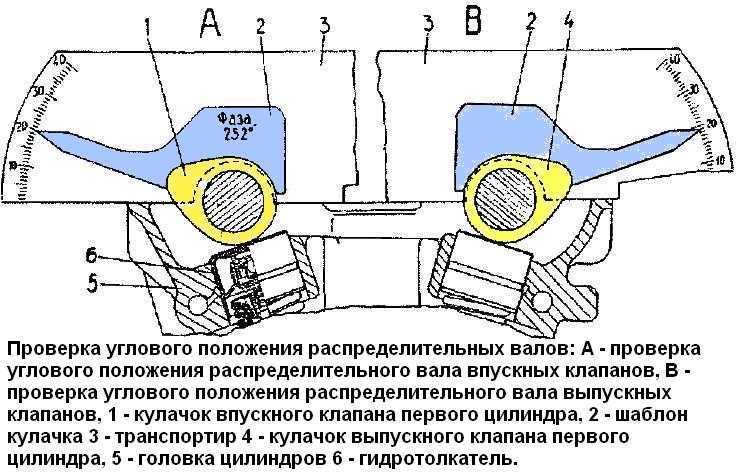

Установка фаз ГРМ двигателя ЗМЗ 409 по транспортиру

0 руб.

Впуск до установки 23 градуса

Выпуск до установки 17,5 градусов

На пробеге 47 тыс. км выставил фазы ГРМ более точно по транспортиру, хотя в принципе до установки углы были в пределах нормы. Так как до этого поворачивал впускной распредвал на один зуб по часовой, в результате чего тяга и расход пришли в норму. Заодно с установкой фаз ГРМ поменял прокладку под крышкой клапанов, потому, что в свечных колодцах появилось масло. В колодце 4 цилиндра много масла скопилось, в остальных небольшие потеки.

После вскрытия померил, какие углы были. Получились: впуск 23 градуса; выпуск 17,5 градусов. Примерный диапазон допустимых углов для впуска 18-23, для выпуска 17-22, так что мои углы укладывались в диапазон, и машина ехала достаточно хорошо. До поворота впускного распредвала на зуб, угол похоже был 16-17 градусов, что и привело к падению тяги и повышенному расходу.

Впуск после установки 21,5 градуса

Выпуск после установки 20,5 градуса

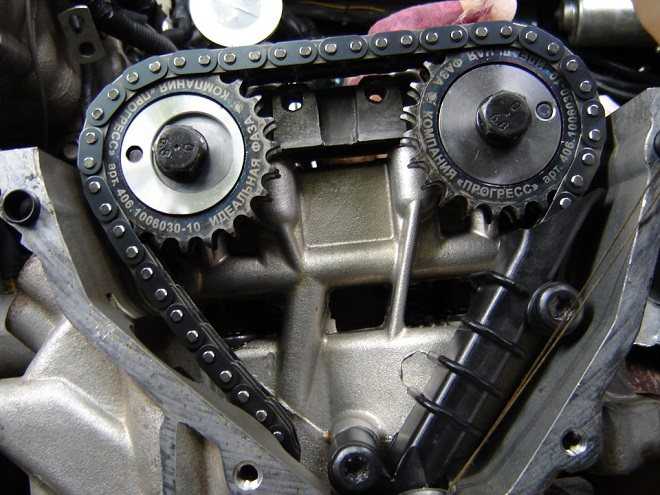

Звездочки распредвалов пришлось рассверлить по шаблону, хорошо, что взял 3 сверла диаметром 6,1мм, потому как после сверления 3 отверстий сверло тупилось и не хотело сверлить. В идеале надо 4 сверла брать. Сверлились звезды, тяжело. Значит они не сырые. При сверлении зажимал звезды с шаблоном в тиски.

На всю работу ушло 5 часов. Долго провозился с установкой нужного угла на выпускном распредвале, с впускным было уже намного проще. Переднюю крышку ГБЦ не снимал. На выпускном распредвале пришлось подбирать отверстие методом «научного тыка». В итоге звезда выпускного распредвала встала на отверстие -7 град 30 мин, а впускного на отверстие -2 град 30 мин. В результате работы получились такие углы установки распредвалов: впуск 21,5 градуса, выпуск 20,5 градусов. После установки углов поставил гидронатяжитель, прокрутил коленвал на 4 оборота и произвел контрольный замер углов. После прокрутки коленвала углы не изменились.

Расход на холостых до установки

Расход на холостых после установки

Когда все собрал, проехался по городу. Машина теперь разгоняется ощутимо резвей. Потом вдруг стали плавать холостые обороты от 750 до 850. Остановился, открыл капот и слышу — двигатель тарахтит как дизель. Поехал в гараж с твердой уверенностью о необходимости переставить все фазы как было. Но по приезду в гараж, обнаружил, что тарахтение пропало. Похоже, что в клапан гидронатяжителя что-то попало, и он не мог нормально натягивать цепь. Расход на холостых вырос с 1,4л/ч до 1,6л/ч, расход на сотню буду смотреть, как изменится.

Через несколько дней продолжил тестирование новых фаз. По городу очень хорошо тянет, ощутимо лучше, чем было. По сухой трассе, после 100км/ч, вроде, также как было, хотя в понедельник по мокрой трассе как то после 120 вяло разгонялась, видимо или встречный ветер был или ЭБУ не адаптировался под новые фазы. После установки новых фаз через БК делал сброс адаптации ЭБУ. Сегодня даже получилось замерить разгон до 100км/ч, по БК получилось 18,9с, хотя раньше все время не укладывался в 20 с., а если больше 20 с. то БК не показывает время. Разгонялся с 1 до 3 передачи. На ровной дороге машина разгоняется до 150-160км/ч, хотя с старыми фазами также было. При скорости 140км/ч расход по БК получился 18л, что в принципе нормально для такой скорости, позже померю расход при 120 и 100 км/ч. Шины 255/70/16, бензин 95-ый газпромовский.

Тема на Форуме>>>
