Задняя ось автомобиля устройство

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия. В продаже имеется два типа (по количеству жил):

В продаже имеется два типа (по количеству жил):

1. Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
2. 13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

мой сайт ego-yuriie.ru » Установка развала и схождение колес своими руками

Автомобиль при движении должен соблюдать траекторию за эти качества отвечает подвеска и рулевое управление. Чтобы поддерживать исправное состояние этих узлов приходится проводить техобслуживание по схождению и развалу колес. Сейчас много СТО где могут выполнить эту работу, но и хорошо раскрутят, также эти работы нужно производить при смене рулевых наконечников и стоек. Некоторые водители любят сами производить ремонт, это экономия средств и получения опыта. При выполнении работ по схождения и развалу колес особых усилий и знаний не потребуется, просто усвоить последовательность выполнений и технических данных по установки развала и схождения. Выполнять необходимо на смотровой яме и чтобы площадка была ровной, а также  в исправности подвеска и рулевое управление.

Готовым инструмент, обыкновенный отвес чтобы замерить развал колес, линейка для регулировки схождения, если такая имеется, можно замерить и двумя реечками длиной 60-70  сантиметров, рожковый ключ и мел. Проверяем давление в шинах в багажник ложем груз 100-150 килограмм в багажник, придать автомобилю снаряженное состояние.

Регулировка  угла развала колес

Устанавливаем  рулевое колесо в среднее положение, колеса должны, установлены прямо, на наружной стороне колеса делаем метки мелом, сверху и снизу. Берем отвес, крепим  скотчем к крылу автомобиля, обыкновенной линейкой замеряем расстояние между шнуром и ободом колеса сверху и снизу, разность показаний должна находиться в пределах ±1 мм.

Прокатываем автомобиль на четверть оборота колеса и повторяем замер. Если разность больше, то опускаемся в яму, ослабляем крепление кулака и верхним регулировочным болтом,  регулируем в нужном направлении, с последующим замером расстояний между диском и шнуром.

После нормальной установки закручиваем крепление кулака и на втором колесе делаем такую-же установку.

Регулировка угла схождения колес

После установки развала, можно приступит к схождение колес. С внутренней стороны колес, мелом делаем метки на покрышке перпендикулярной к шрузу. Устанавливаем спец.  линейку между колесами, делаем замер, прокатываем автомобиль, чтобы вместе оказались в противоположной стороне.

Делаем замеры, разность показаний в пределах 0-±1 мм, если показания не соответствует, то удлиняют или укорачивают рулевые тяги.

После регулировки, повторно делает замеры, если характеристики в пределах нормы,  то мы успешно выполнили данный вид работ.

Виды блокировки

Как уже отмечено, в дифференциалах есть один серьезный недостаток. И решается он использованием специального механизма – блокировки.

По этому критерию узлы делятся на свободные, самоблокирующиеся и с принудительной блокировкой. Узлы свободного типа не имеют в конструкции какой-либо блокировки, поэтому при создании условий негативное качество сразу же проявляется. Такие узлы обычно используются на легковых авто, предназначенных для использования в городских условиях.

В самоблокирующихся узлах дополнительные элементы в конструкции дифференциала при возникновении ситуации, когда весь момент перебрасывается на одно колесо, замедляют вращение полуоси, тем самым направляя часть вращения на другое колесо. Самым распространенным способом обеспечить самоблокировку, является установка фрикционов. Отметим, что червячные дифференциалы не требуют установки дополнительных узлов, поскольку в червячной передаче присутствует эффект самоторможения, поэтому узлы этого типа сами по себе являются самоблокирующимся.

При принудительной блокировке осуществляется жесткое соединение одной из полуосей с корпусом дифференциала, поэтому при задействовании механизма дифференциал полностью прекращает свою работу, и функционирование ведущего моста осуществляется так, как будто колеса соединены между собой жестко одной осью.

Принцип действия сцепления

Связующее звено между КПП и двигателем, подключающее и отключающее первичный вал коробки от маховика коленчатого вала называется сцеплением. На механике передачи переключаются только, когда сцепление выжато.

Конструкция узла сцепления:

По количеству ведомых дисков сцепление делится на однодисковые и многодисковые.

В однодисковом варианте корзина находится в связке с маховиком и вращается с ним. Все вращение передается на коробку передач, поскольку в ведомом диске находится шлицевая муфта, в которую входит вал КПП. Для переключения передачи водитель жмет на педаль, чем запускает следующие процессы:

• на вилку сцепления передается давление через систему привода сцепления;
• вилка, в свою очередь, двигает муфту выжимного подшипника вместе с ним к пружинам корзины;
• подшипник оказывает давление на лапки корзины;
• лапки на время отсоединяют диск от маховика.

Когда водитель отпускает педаль, подшипник отделяется от пружин и корзина сцепляется с маховиком.

В двухдисковых вариантах используется корзина, имеющая две рабочие поверхности и два диска сцепления. Ограничительные втулки и система регулировки синхронного нажатия расположены между рабочими поверхностями ведущего диска. Процесс отсоединения маховика происходит, как и в однодисковом сцеплении.

• механическое;
• гидравлическое (самый распространенный вариант);
• электрическое;
• одно — и многодисковое.

Как почистить селектор самостоятельно

Прежде чем сдаваться на милость механикам СТО, можно провести осмотр агрегата в гаражных условиях.

1. Перед снятием селектора обязательно помечаем краской расположение деталей в отношении блока коробки и подвижной части селектора.
2. Снимаем аккумуляторный лоток, корпус воздушного фильтра и, если имеется, вакуумный насос круиз-контроля (откручиваем болт на 8″ и достаём усы из паза).
3. Отщёлкиваем трос переключения передач с шайбы и оси, затем убираем его, но лучше сделать это вместе с тягой.
4. Не прилагая усилий, откручиваем и снимаем гайку на 13″ со шлицев вала. Придётся её немножко пошатать и поддеть (но очень аккуратно).
5. Так как проводов подключения много, то можно почистить селектор и не отключая их полностью, то есть на месте. Снимаем разъём с основным жгутом (откручиваем два болта на 12″). Можно снять и два других, полностью отсоединив селектор, но необходимо учитывать состояние проводов и возможность добраться до разъёма (один из них подключен под коробкой).
6. Снимаем кожух проводов (он держится на двух винтах), слегка поддевая его отвёрткой.
7. Разбираем сам селектор — откручиваем 4 винта. Раскрываем его.
8. Главное — не потерять 3 контактных сухарика и 3 пружинки (одна из них двойная).
9. Смываем старую смазку бензином. Контакты селектора хорошо чистить керосином и WD40. Если грязь не поддалась промывке, можно использовать мелкую полировочную наждачку и чернильный ластик.
10. Наносим силиконовую смазку.
11. Собираем всё в обратном порядке, не забывая совмещать метки.

После такой процедуры селектор должен вновь заработать в штатном режиме.

Важные уточнения по процедуре измерения углов установки колес

Предлагаемый метод дает возможность только определять углы установки колес (УУК), чтобы получить представление о текущих параметрах схода и развала. Дальнейшие работы по их регулировке можно проводить как своими руками (при наличии соответствующего опыта и знаний), так и в автомастерских.

Подразумевается, что замеры проводятся при исправной подвеске и нормальном давлении в шинах. Поэтому соответствующие работы, связанные с диагностикой и ремонтом ходовой части, не рассматриваются.

Также необходимо учесть, что в данной статье не рассматривается, какими должны быть углы схода и развала. Речь пойдет только о процессе их измерений. Полученные результаты в дальнейшем нужно сравнить с заводскими значениями, которые могут отличаться для автомобилей разных марок и моделей.

Перед замерами углов схода и развала необходимо разместить автомобиль на ровной твердой поверхности – например, на бетонном полу гаража. Заезжая на рабочую площадку, следует держать руль в нулевом положении. При этом колеса будут стоять максимально близко к тому положению, в котором они находятся при движении авто по прямой дороге.

Если же автомобиль после остановки будет подниматься на домкрате или подъемнике, это приведет к разгрузке подвески, затем колеса станут на пол недостаточно ровно. Для устранения таких погрешностей понадобятся поворотные круги или сдвижные платформы, которых большинство автовладельцев не имеют. Поэтому приподнимать кузов перед проведением замеров настоятельно не рекомендуется. Подвеска машины должна быть под привычной нагрузкой.

Начинать замеры следует с определения углов схода, поскольку именно эти параметры регулируются на большинстве моделей автомобилей. Данная характеристика определяется для каждого из четырех колес, поэтому ее иногда называют «полусхождением». Индивидуальный сход замеряют относительно продольной оси автомобиля. Ее можно построить несколькими способами, рассмотрим подробнее.

Схема заднего моста

Как уже разобрались из самого определения термина, задний мост состоит из:

• Штампованный кожух (корпус);
• Две полуоси;
• Центральный редуктор;
• Дифференциал;
• Две колесные передачи, передающих крутящий момент;
• Карданный вал;
• Редуктор заднего моста, состоящий зачастую, из пары узлов – главной передачи и дифференциала.

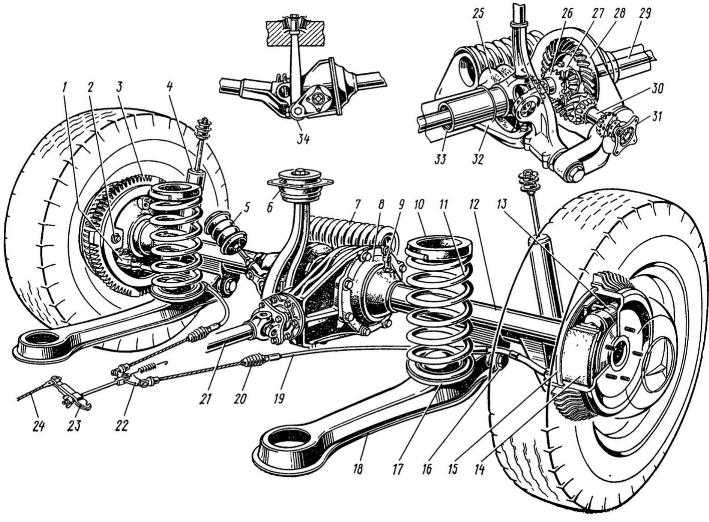

Строение заднего моста: 19 – подшипник дифференциала; 18 – сапун; 17 – корпус дифференциала; 16 – ведомая шестерня главной передачи; 15 – сателлит; 14 – полуосевая шестерня; 13 – болты крепления редуктора к картеру заднего моста; 12 – подшипники ведущей шестерни; 11 – манжета фланца ведущей шестерни; 10 – фланец; 9 – гайка ведущей шестерни; 8 – кольцо грязеотражательное; 7 – распорная втулка; 6 – регулировочная прокладка (кольцо); 5 – ведущая шестерня главной передачи; 4 – ось сателлитов; 3 – корпус (картер) редуктора; 1 – балка заднего моста; 2 – полуось.

Главная передача является механизмом, благодаря которому возможно повышение передаточного числа трансмиссии авто. Условно, её можно разделить на:

Кроме того, одинарные можно разделить на несколько видов:

• Цилиндрические, обладающие максимальным КПД;
• Конические, шестерни которой перпендикулярны друг другу, что приводит к большим объемам. Данный вид одинарной передачи обладает довольно высоким КПД;
• Червячные, компактные и практически бесшумные, обладают низким КПД;
• Гипоидные, достаточно легкие и негабаритные, обладают самым оптимальным КПД.

Дифференциалом называют механизм распределения крутящего момента между мостами и ведущими колесами автомобиля. Этот механизм значительно помогает при скольжении и буксировании, предоставляя различную скорость вращения колес.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Типы розеток освещения грузовых автомобилей

Зачастую на всех новых тягачах монтируют два разъема под освещения – S и N типа. Каждый из них отвечает за определённую функцию.

Более детально о них:

1. Тип N предназначен для проводки габаритов и индикаторов тормозной системы от грузовика до прицепа. Например, седельный тягач daf подсоединяет так передние противотуманки.
2. Тип S используется для передачи питания на фонари заднего хода, а также противотуманки. Например, седельный тягач рено имеет такой тип соединения.

Их внешний вид зачастую ничем не отличается, но иногда они могут иметь различную расцветку, например:

1. Белая крышка – S.
2. Чёрная – N.

Несмотря на их схожесть, они имеют специфику в проводке:

1. N оснащена контактами одной толщины, лишь разъем для массы получил больший диаметр.
2. Что касается S, то ее масса напоминает форму трубки.

Помимо вышеперечисленных розеток, практически каждый тягач Шмитц, МаЗ, ДАФ или КАМАЗ имеет 15-ти полюсную для освещения, а также АБС и ЕБС. Немного отличается седельный тягач форд.

Типы розеток освещения представлены на следующем видео:

Дополнительное оборудование

Главным вспомогательным устройством АКПП является датчик положения селектора АКПП. Он нужен для того, чтобы отображать включенную передачу на приборной панели.

Как и все устройства автомобиля, этот датчик имеет свойство ломаться. Поломки зачастую происходят по причине того, что нет защитного кожуха этого устройства. Из-за этого в датчик попадает пыль, мусор, а иногда и вода, в результате чего, он не может считывать показания с селектора.

Из-за того, что датчик не может показывать положение рычага, автоматическая коробка переключения передач может переключиться в аварийный режим. Ремонту такой датчик не подлежит, его в любом случае придется заменить. Для того, чтобы заменить датчик, его нужно сначала купить. Приобрести нужный датчик можно в Интернете или в ближайшем автомобильном магазине. Заменить его можно самостоятельно или в автосервисе.

Для того, чтобы правильно заменить датчик, который отвечает за определение включенной передачи, на свой автомобиль нужно подробно прочитать инструкцию о том, как это нужно делать.


Как сказано было выше, балка заднего моста, автомобилей ВАЗ включает в себя два штампованных кожуха, сваренных между собой в продольном направлении. С обоих концов данных кожухов приварены стальные фланцы, в них проточены гнезда для подшипников полуосей и сальников, служащих для предотвращения утечки трансмиссионного масла из заднего моста.

В торцах фланцев имеются четыре сквозных отверстия для помещения болтов, которые крепят тормозной щит, на котором прикреплены детали тормозной системы задних колес: тормозные цилиндры, тормозные колодки.

При помощи упомянутых болтов с гайками вместе с тормозным щитом на торцах фланцев заднего моста прикрепляются маслоотражатель и специальная пластина, которая фиксирует подшипник полуоси в гнезде фланца.

В свою очередь, маслоотражатель и пластина соединены между собой винтами через уплотнительную прокладку. Полуось внутренним концом заходит в шлицевое отверстие полуосевой шестерни, а наружным концом закреплена на шариковый подшипник, который закрепляется на полуоси запорным кольцом.

На внешний конец полуоси насаживается тормозной барабан, в котором есть резьбовые отверстия для болтов крепления задних колес. На концах балки заднего моста привариваются стальные опорные чашки, на них опираются пружины задней подвески и крепления амортизаторов машины.

В средней части балка заднего моста расходится и имеет с передней стороны проем, к которому прикреплен болтами картер редуктора заднего моста.

С задней стороны балки приваривается штампованная крышка, в ней находится маслоналивное отверстие, закрытое конусной пробкой. Внутри балки заварены направляющие полуосей, которые сильно облегчают установку полуосей при сборке заднего моста.

В нижней части балки имеется маслосливное отверстие, в которое вкручена магнитная пробка.

3 Основные части и элементы мостов

авто – это один из основных агрегатов автомобиля с задним приводом, соединяет задние колеса одной оси между собой, а так же передает крутящий момент от двигателя через карданный вал к ведущим колесам и при помощи дифференциала позволяет вращаться колесам автомобиля с разной угловой скоростью. Кроме этого служит опорой задней части и крепиться к раме или кузову посредством задней подвески. фотогалерея:

Три варианта построения продольной оси автомобиля

На выбор предлагаются три разных метода, с помощью которых можно построить «базовую» линию при вычислении углов индивидуального схода колес:

1. В качестве продольной оси можно принять горизонтальную линию, которая проходит через ось симметрии кузова. Ее можно легко построить, отметив на переднем и заднем бамперах их средние точки.
2. Второй вариант – продольная ось шасси. Эта линия выстраивается по точкам, которые располагаются в центрах расстояний между колесными ступицами.
3. Довольно часто в качестве продольной оси используется линия «trast line». Она прокладывается строго в направлении движения задней оси машины. Этот вектор не всегда совпадает с продольными линиями, выстроенными по кузову или шасси, как в предыдущих вариантах. Подобное явление характерно для автомобилей, в которых задний мост немного развернут вбок. При этом машина едет боком, что часто наблюдается на старых «Жигулях», «Газелях» и др.

Продольная ось и линия «trast line» на автомобиле.

Угол между линией «trast line» и центральной продольной осью машины в идеальном случае должен стремиться к нулю. Но в некоторых случаях дефекты задней подвески не всегда удается устранить. Поэтому при диагностике схода и развала проводят замеры, отталкиваясь именно от «trast line».

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия. В продаже имеется два типа (по количеству жил):

В продаже имеется два типа (по количеству жил):

В продаже имеется два типа (по количеству жил):

Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.

13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

Особенности расположения селектора АКПП

Удобное размещение устройства под рулевой колонкой позволяет переключать передачи без помех. Благодаря такому дизайну салона, появляется дополнительная возможность использовать впереди сплошное сидение, где может поместиться третий пассажир. Подобные конструкции широко использовались в автомобилях американского производства в конце прошлого века.

Селекторы кнопочного типа активно применялись в авто, оборудованных сидениями высокой посадки. В пятидесятых годах такие селекторы были очень популярны и устанавливались в автоматах микроавтобусов, минивенов, джипов и других моделей того времени. Основными производителями авто с кнопочным селектором для коробок автомат в тот период были такие известные компании, как Крайслер, Хонда и некоторые японские марки.

Тонкости сборки и монтажа селектора

Особое внимание во время разборки контактной группы следует уделить смазке. От нее зависит плавность переключения и износ контактной пары

Потемнение и наличие вкраплений являются поводом для ее замены.

Внешний вид смазки в селекторе

Родная смазка в процессе эксплуатации становится похожа на клей. Для ее устранения следует воспользоваться бензином, керосином, WD-40 либо растворителем. Счищать необходимо при помощи кисточки, не прибегая к чрезмерному давлению, способному погнуть контактные шины.

При проведении сборочных и монтажных работ рекомендуется следить за состоянием шляпок и резьбы крепежных болтов. При их повреждении желательно произвести замену на новые. Если этого не сделать, то разбирать узел в следующий раз будет затруднительно.

Принцип действия зажигания

Совокупность приборов, отвечающая за появление искры в необходимый момент, именуется системой зажигания и является частью электрооборудования. Нормальная работа бензинового двигателя невозможна без системы зажигания. Выделяют три основных вида систем зажигания, схожих по принципу действия, но различающихся по конструкции.

• электронная;
• контактная;
• бесконтактная.

Устройство системы зажигания

Когда машину заводят, источником питания выступает аккумулятор, после, эта функция передается генератору (во время работы двигателя).

Устройство, использующееся для передачи напряжения.

Устройство необходимое для накопления необходимой энергии. Бывают индукционные (в виде катушки) и емкостные накопители.

Система представляет собой блок и коммутатор. Распределитель может быть электронным либо механическим. Отвечает за подачу энергии.

Фарфоровый изолятор с двумя электродами, расположенными близко друг с другом. Отвечает за создание искры для воспламенения.

Основные этапы работы зажигания:

• накопление и подача необходимого уровня заряда;
• высоковольтное преобразование;
• момент распределения;
• образование искры;
• воспламенение топлива.

Датчик положения селектора АКПП

Управление коробкой автомат осуществляется при помощи электрогидравлической системы. Передачи в АКПП переключаются, благодаря потокам трансмиссионного масла, за их направлением и давлением в системе ответственны электромагнитные клапаны – соленоиды. Электронный блок управления АКПП контролирует положение селектора на основании показаний, получаемых со специального датчика – ингибитора.

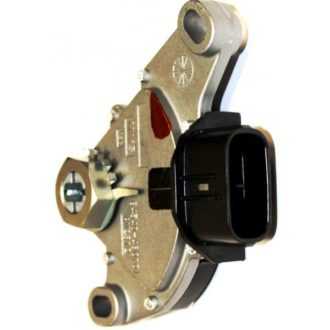

Датчик положения селектора относится к категории дополнительного оборудования АКПП. Он расположен под капотом транспортного средства. На основании показаний данного аппарата включаются огни заднего хода, осуществляется контроль режимов паркинга и нейтрали, определяется положение селектора.

Датчик устроен в виде пакета эластичных пластин с подвижным ползунком, связанным непосредственно с селектором. Ингибитор размещен в корпусе, который не предназначен к разборке. При возникновении сигналов об ошибке, иногда можно очистить от пыли и прочих загрязнений внутренние элементы датчика селектора. Для этого придется высверливать заклепки. Это является крайней мерой, т. к. прибор впоследствии трудно настроить для дальнейшего использования. Лучшее решение – заменить поломанный датчик селектора на новый прибор.

Источник

Схемы прямого подключения

Такой вид соединения применяется при отсутствии в автомобиле штатной выводной колодки. В этом случае провода подключаются непосредственно к жгуту задних фонарей. Для облегчения монтажа можно использовать коннекторы, оборудованные штепсельными разъемами для состыковки с оптикой. С другой стороны прибора имеются провода для подсоединения к ответной части устройства.

Перед тем как подключить розетку фаркопа, необходимо определить место установки разъемов. К светотехнике подсоединяются через технологические вырезы, предназначенные для замены ламп, а вывод жгута наружу – через дренаж в днище багажника. В некоторых случаях схема подключения розетки на фаркоп предполагает пайку проводов. Такие соединения получаются более прочными.

Если планируется объединение двух контактов, например габариты правого и левого борта, то общий выводной провод должен быть сечением более 2 мм², т.к. нагрузка на него возрастет. Приобрести необходимые комплектующие можно в магазине или на авторынке. Не следует покупать коннекторы и разъемы кустарного производства, т.к. это чревато возникновением замыкания с дальнейшим возгоранием всей проводки.

Производители гребенок

В продаже представлено множество гребенчатых шин от разных заводов изготовителей. Как правило, выпуском этих изделий занимаются те же компании, что производят автоматические выключатели. Из наиболее известных брендов выделяются следующие:

• ABB;
• Schneider Electric;
• EKF;
• Legrand;
• WAGO;
• отечественный IEK.

Шина гребенка для дифавтоматов Schneider Electric

Гребенчатые соединители заметно упрощают электромонтаж. Вместе с тем сокращается и обще время сборки щита. Однако за такое удовольствие нужно платить. Здесь каждый решает сам, нужно оно ему или нет.

Если выбор сделан в пользу гребенок, то необходимо задуматься об их технических характеристиках. Гребенка должна соответствовать суммарной мощности всех потребителей, которые через нее будут питаться

Не менее важно разобраться и с конструктивными особенностями. Ведь есть модели на 1, 2, 3 и 4 полюса, и каждая уместна в своей ситуации

Особенности подключения прицепов Скиф-М1, Скиф-М2, МЗСА и других

При подключении прицепов СКИФ необходимо быть внимательным, ведь в них распиновка несколько отличается от 7-пиновой схемы по ГОСТ 9276 и ISO 1724.

Так, на второй клемме Скиф-М1, выпущенного с 1981 по 1987 годы, и Скиф-М2, произведенного в период с 1987 по 1993-й, размещен «плюс» аккумуляторной батареи, а не задний противотуманный фонарь.

Схема электрооборудования прицепа Скиф-МСхема электрооборудования прицепа Скиф-М1Схема электрооборудования прицепа Скиф-М2

Кроме того, на МЗСА прицепах габариты подключаются только 7-му контакту. Это сделано для удобства, чтобы при необходимости можно было подключиться к старому отечественному автомобилю.

Наличие «+» АКБ — большой плюс в походе, ведь его можно использовать для подключения освещения. Изменилось и обозначение контактной группы. Вместо привычных арабских цифр здесь приведены римские.

Если говорить о более ранних версиях Скиф-М, в них отличий больше.

Здесь применялась следующая схема:

1. I — сигнал STOP;
2. II — левый поворотник;
3. III — контрольная лампочка указателя поворота;
4. IV — правый поворотник;
5. V — «плюс» аккумулятора;
6. VI — задние габариты и фонари освещения номера;
7. М — масса.

В схеме предусмотрен блок согласования, разгружающий реле поворотников машины.

Для работы этого элемента необходимо постоянное питание, подаваемое через пятый контакт от аккумулятора через розетку.

В старых разъемах не разделялись контакты габаритных огней и подавались они только через седьмой контакт, а второй относился к запасным.

Там была предусмотрена лампа, позволяющая контролировать работу прицепа и его поворотников.

При подключении старого прицепа к розетке современного типа поворотник на прицепном устройстве будет мигать только при включенных габаритах. Кроме того, возможно мигание противотуманки (в некоторых моделях) и контрольной лампы на приборной панели.

В случае с прицепами МЗСА к пятому сигналу ничего не выходит. Следовательно, если после подключения на прицепном устройстве не горят габариты, причина, как правило, в выводе сигнала на пятый контакт, а на седьмом его не будет.

Ряд производителей прицепов в РФ при монтаже лампы заднего хода подсоединяют его к пятой клемме, а габаритам остается седьмое контактное соединение.

Распиновка 15-контактной розетки

Данный вид можно встретить практически на всех европейских, азиатских и русских автомобилях.

Стоит отметить, что распиновка 15-пиновой розетки на полуприцепах, независимо от марки авто – на всех одинаковая, отличие может быть только в расцветке.

Для тягача

Распиновка 13-контактной розетки.

Данную распиновку вы сможете посмотреть только на схеме, которую необходимо отыскать в интернете самостоятельно.

Для прицепа и полуприцепа

Такой тип – это принятый стандарт практически для всех моделей тягачей.

Стоит отметить, что штекер на пятнадцать контактов не позволяет подключить прицеп Тонар или Крона через 13-ти контактную.
