Как подключить розетку фаркопа

Подключение розетки фаркопа не представляется сложной задачей, особенно при наличии такого универсального составляющего элемента, как разъем фаркопа. Удобно, когда розетка и вилка имеют соответствующее количество разъемов. Розетка состоящая из 7 гнезд соответствует 7-ми контактной вилке фаркопа, а разетка с 13 гнездами — 13-ти контактной распайки евро.

В этом случае с наличием специального разъема подключение фаркопа состоит в обычном совмещении гнезда и соответствующей ему розетки. Предварительно стоит ознакомиться с расположением и внешним видом подключаемых разъемов. Если визуально они совпадают, можно пробовать присоединить одно к другому.

Качественная розетка фаркопа имеет крышку, предохраняющую от внешних воздействий в то время, пока автофаркоп не присоединен к прицепу.

Упрощенное подключение

Сделать подключение электрики можно более простой процедурой. Для этого следует лишь объединяя некоторые проводки в группы, составить более результативный симбиоз подачи электросигналов. Итак, можно срастить попарно контакты двух фар заднего хода, 2-х стоп-сигналов, габаритных огней и противотуманок, так как они всегда при использовании загораются синхронно. Выполняйте крепление кронштейнами, если это необходимо для навешивания дополнительной розетки.

Альтернативный вариант подключения

Следующим способом подключить ТСУ является внесение изменений в электросистему машины. Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства. Если на вашем автомобиле — более сложная электрическая схема, на подключение проводки вашего фаркопа придется потратить чуть больше времени, чем в предыдущем случае.

Если световые и сигнальные лампы вашего авто функционируют без участия специального микропроцессора, подойдет вариант подключения семиканального (имеющего 7 контактов) фаркоп-разъема. Перед началом процедуры проверьте, есть ли нужное количество проводов достаточного, но не избыточного сечения. При необходимости можно изготовить элементы проводки самостоятельно, взяв медные двух- или трехжильные 1,5-миллиметровые провода с маркировкой «ПВС».

Для подключения следует подать по одному одножильному проводу на поворот-сигналы, «стопы», фары противотуманные и габаритные, освещение номерного знака. Кроме этого, следует подсоединить 2 провода, которые называют «на массу», и на фару заднего хода (при наличии такой). Все перечисленные 11 жил составляют проводку фаркоп-розетки.

Включение с помощью блока согласования

Современный электронный блок управления требует при подключении ТСУ наличия переходника, то есть блока согласования между элементами электроники автомобиля, фаркопа и прицепной части транспортного средства. При таком включении световые задние сигналы авто, фонари заднего хода и другие электрически зависимые элементы машины будут гармонично сочетаться и работать бесперебойно.

Включение электроники фаркопа автотранспортного средства предполагает факт использования прицепа, который должен оповещать о возможных маневрах сзади идущих участников движения световыми сигналами. Правильность присоединения электроконтактов будет влиять на возможность дальнейшей эксплуатации авто с прицепом согласно правил.

Все современные прицепы в обязательном порядке оснащаются световым электрооборудованием, дублирующим сигналы световых приборов автомобиля, который буксирует прицеп. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.

Схемы прямого подключения

Они проходят в месте фонарей стоп-сигнала. При снятии светоотражающих крышек учитывается минимальное прижимание прокладочного поролона, служащего для предотвращения всасывания пыли в салон. Хотя в интернете есть схемы подключения, самостоятельное выполнение этой процедуры не такое лёгкое. Перед тем как подключать, хорошо бы изучить подступы к проводам. Нюанс: с одной стороны резать проводку лень, с другой – жалко. Поэтому для ленивого способа предусмотрены коннекторы с тремя окончаниями: два со штепселями, которые соединяют штатные приборы, а один конец с оголёнными проводами на розетку фаркопа.

Рекомендуем статью: Шипы или липучка что лучше для прицепа на зиму

В добавок понадобятся дополнительные материалы:

  • Розетка с крышкой.
  • Коммутационные колодки. Они бывают с гнёздами под предохранители.
  • Провод сечением 1,5-2 мм кв. Применяются изолированные многожильные или одножильные провода.
  • Герметик силиконовый автомобильный.
  • Жгут. Представляет собой гофрированную трубу 3 метров из пластика или металла.
  • Хомуты для фиксации жгута.

Приобрести одним набором не составит труда. Заводское исполнение предполагает сложную коммутацию по следующим причинам:

  • Использование меньшей нагрузки исключает оплавления и замыкания;
  • Гарантия правильной работы осветительных приборов.

По идее в жгут укладываются 11 жил. Так как правые и левые стороны синхронны, коммутация теоретически уместится в привычные 7 проводов. Но в данной ситуации на одну жилу приходятся три лампы, а это увеличение нагрузки. Есть другой способ разделения тока на правую и левую стороны. Увеличивается число проводов, монтажных гильз, предохранителей. Данная схема соответствует нормам безопасности.

О способах монтажа при подключении прицепного устройства

Наличие электроники в системе управления автомобиля позволяет применять в монтаже электросети сигнализации и управления прицепом электронный блок согласования. Он будет отслеживать и тестировать сигналы управления посредством мультиплексной программы.

В случае повышения тока в цепях прибор будет выдавать ошибку в передаче сигнала. Выполнение монтажа и стыковку к разъему на прицепном механизме проводят по специальной программе с подключением в цепях устройства согласования.

Необходимо в монтаже использовать на машине в цепях устройство, которое будет передавать через блок согласования на прицепной механизм сигналы управления, а не через разъёмную часть в прицепе.

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.

Существуют следующие схемы подключения розетки фаркопа:

  • Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
  • Европейский и Американский стандарт на тринадцать разъемных соединений;
  • Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

  • сигнал на левый поворот;
  • задний ход;
  • масса 12В;
  • сигнал на правый поворот;
  • правый габаритный сигнал;
  • Стоп сигнал;
  • левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

  • указатель левого поворота;
  • противотуманные задние фонари;
  • масса в цепи 1,2,4-8;
  • указатель правого поворота;
  • сигнал правый габаритный;
  • Стоп сигнал;
  • сигнал левый габаритный;
  • сигнал заднего хода;
  • +12 В постоянно;
  • +12В при включении зажигания;
  • масса в цепи 10;
  • Резервный пин;
  • масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

Необходимость оснащения прицепа

Многие производители с недавних пор перестали выпускать устройства для буксирования прицепов старого образца. Такое оборудование, изготавливаемое по новейшим стандартам, требует и нового оснащения. В это входят различные сигнальные фонари, которые повторяют огни автотранспорта.

Раньше водители любого транспортного средства не сильно интересовались схемами подключения розетки на фаркоп. Потому что раньше они не отличались особой замысловатостью. Увеличение числа продукции из Китая изменило ситуацию с подключением проводки прицепа. Раньше для этого использовались проводники с одним цветом. Процесс не занимал тонну времени и не требовал много усилий. Однако теперь приходится разбираться с обновленными схемами подключения вилки прицепа, где новые проводники многоцветные. Кажется, что так должно быть легче при подсоединении проводов. Однако изучение схемы иногда может стать причиной развития головной боли у автомобилиста.

Что говорит ГОСТ 9200 76

Все правила распиновки розетки для прицепа легкового автомобиля, тракторной техники и автотранспорта, перевозящего грузы, определяются ГОСТом 9200-76, который действует с 1976 года.

Согласно документу действующими стандартами приняты размеры следующих разъемов прицепа и их оснащение:

  • 24 N – гнездо для первого контакта и 6 штырей;
  • 24 S – 1-контактное гнездо и 6 штырей поменьше;
  • 12 N – 4 гнезда для 1, 3, 4 и 6 контакта и 3 штыря;
  • 12 S – 4 гнезда (1, 3, 4 и 6), гнездо, находящееся в углублении и 2 штыря для 2 и 5 контактов.

Документ также предполагает выполнение технических условий: розетка прицепа с вилкой должны обеспечивать подключение при подаче тока до 40 А. Обозначение оснащений разъемов должно быть отчетливым.

Электронный блок согласования

Блок управления современных автомобилей проверяет работу их оптической системы. При обнаружении превышения нормы использования тока, блок подает об этом сигнал. В таких ситуациях и незаменим блок согласования, который также необходим при передаче сигналов с БУ при помощи мультиплексной связи автомобиля.

Проводку необходимо подсоединить к цепям, проводящим сигнал, иначе сигналы с согласующего блока не смогут перейти к задним осветителям буксируемого транспорта.

Способы подключения разъема фаркопа

Рост количества буксируемых устройств вызван популярностью таких видов отдыха, как автомобильные путешествия с кемперами, квадроциклами или гидроциклами, большими лодками. Прицепы разных изготовителей оборудуются отличающимися типами розеток, поэтому подключить фаркоп к проводке автомобиля можно по-разному.

Штатный способ

Самый простой метод, при котором не требуется вмешательства в электросхему. Нужно купить набор переходников, которые ставятся на заводские разъемы задних фонарей. Они снабжены выводами на ТСУ.

Такие наборы можно подобрать для подключения розетки фаркопа к автомобилю ВАЗ большинства выпускающихся сегодня моделей: «Ларгус», «Гранта», «Веста», «Калина», «Шевроле Нива».

Универсальный способ

Схема подключения розетки фаркопа легкового автомобиля приведена на рисунке:

Схема подключения розетки фаркопа

Так соединяют электрические цепи машины-тягача и прицепа, когда светотехника не управляется контроллером. Провода присоединяют к «фишкам» задних фонарей особыми клипсами или методом пайки.

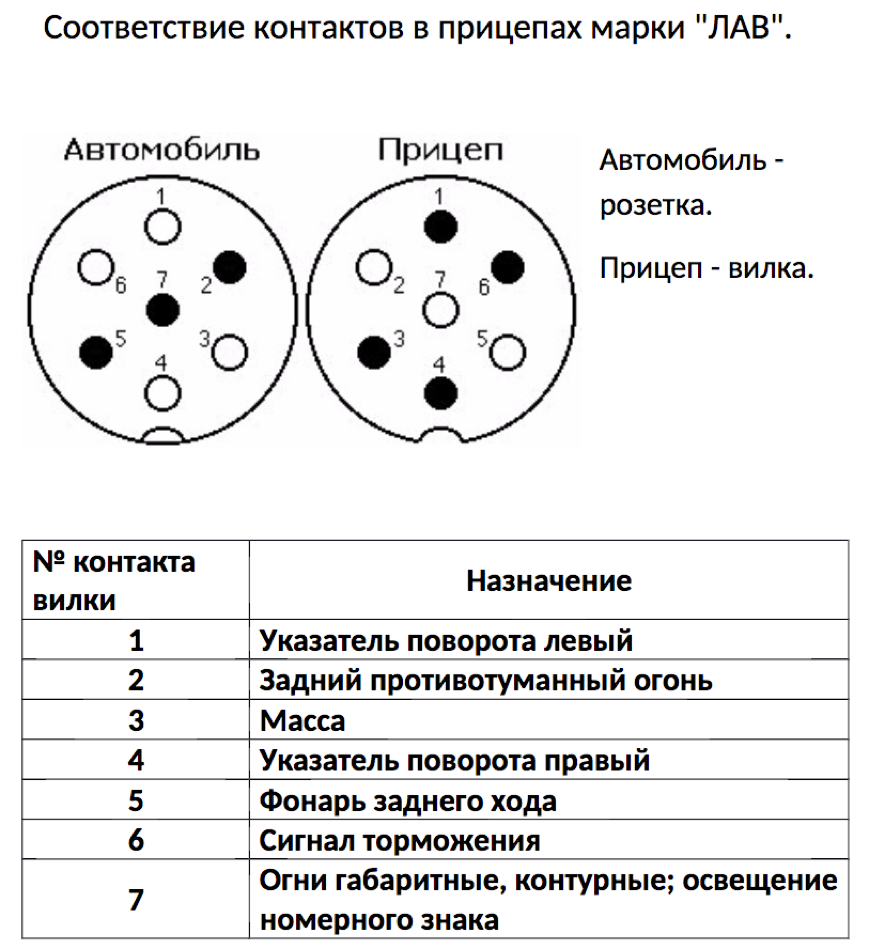

Распиновка 7-пиновой розетки

Схема розетки фаркопа легкового автомобиля с семью контактами показана на рисунке:

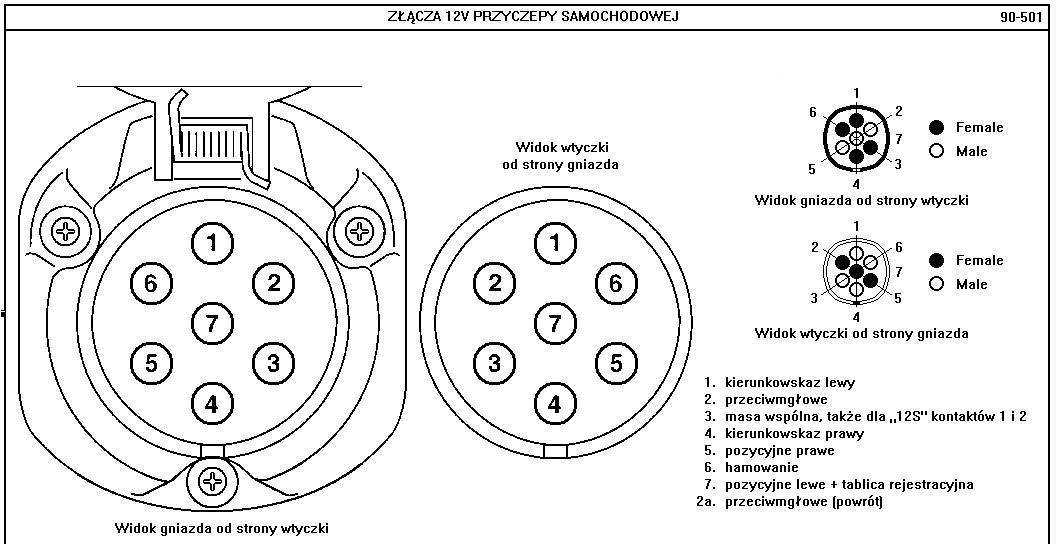

Розетка с семью контактами

Здесь распиновка (соответствие отдельных контактов конкретным цепям) такова:

  1. Сигнал поворота левый.
  2. Задняя противотуманка.
  3. «Минус».
  4. Сигнал поворота правый.
  5. Указатель заднего хода.
  6. Стоп.
  7. Освещение номера и габариты.

Можно подключить все проводки к одной из колодок, за исключением «поворотников», которые надо присоединять по каждому борту отдельно.

Устройство 13-пиновой розетки

Схема подключения розетки фаркопа к автомобилю через разъем 13-pin:

Схема подключения розетки фаркопа

Существуют переходники, при помощи которых можно подключить 7-контактную вилку к 13-пиновой розетке.

Конструкция 15-контактного разъема

Соединения с 15 контактами на легковой технике встречаются очень редко, в основном на тяжелых пикапах или джипах американского производства. Схема розетки фаркопа легкового автомобиля такого типа на рисунке:

Соединения с 15 контактами на легковой технике

Ее установка включает много управляющих шин с обратной связью, поэтому для корректной работы всех цепей лучше обратиться к электрику.

Особенности подключения розетки

При соединении розетки прицепа и фаркопа в легковых и грузовых автомобилях необходимо учитывать ряд особенностей.

Выделим основные моменты:

  1. Используйте медную оплетку для соединения буксирного крюка с жгутом проводов автомобиля. Оптимальный вариант — использовать провод 1,5 мм с двойным слоем изоляции. Но учтите, что для «земли» нужно использовать провод 2,5 кв. Мм.
  2. При подключении всех элементов убедитесь в правильности схемы, а после завершения работ защитите проводку от влаги.
  3. При соединении контактов используйте графитовую смазку, защищающую от процессов окисления.

Есть два способа крепления розетки: стандартный и универсальный. Первый вариант используется в ситуации, когда на фаркопе уже есть необходимые разъемы, а второй способ оптимален для автомобилей, на которых установлен электронный блок управления.

Классический способ

Для стандартного способа подключения сделайте следующее:

  1. Изучите схему розетки, особенности ее установки и типы пин-кодов на вилке.
  2. Найдите разъем жгута проводов в заднем фонаре. Именно к ней нужно подключить розетку через специальные разъемы.
  3. Протолкните ремень безопасности через окно, предоставленное производителем транспортного средства.
  4. Подключите второй сигнальный кабель, необходимый для сигнала поворота автомобиля.
  5. Соедините провода зажимами или припоем.

При подключении розетки строго следуйте рекомендациям производителя, иначе можно повредить проводку.

Универсальный метод

Универсальный способ подключения розетки применяется в легковом или грузовом автомобиле, где есть ЭБУ. Обычное решение, рассмотренное выше, здесь не подойдет, потому что за управление задними осветительными приборами отвечает электронный блок управления.

Если вы вмешаетесь в проводку, на приборной панели отобразится ошибка, и все фары автомобиля погаснут. Для решения проблемы вам понадобится соответствующий блок, о котором говорилось выше. Только после его включения можно подключать розетки прицепа и буксирного крюка с учетом существующих требований.

После подключения следуйте нескольким советам, чтобы продлить срок службы вашего снаряжения.

Схема подключения 7-контактного блока сопряжения Smart Connect с переключателем противотуманных фар.

1 из 8 — +

1. 2. 3. 4. 5. 6. 7. 8.

Основные моменты:

Старайтесь избегать перегрузки электрической сети машины, так как это может привести к включению электропроводки. Перед каждой поездкой периодически проверяйте электропроводку и другие компоненты в прицепе

Обратите внимание на качество контакта вилки и розетки. Будьте осторожны, чтобы внутрь случайно не попала влага

Проверьте качество электрических соединений в автомобиле и прицепе. Защитите контактные поверхности и разъемы смазкой. При появлении болтающихся проводов прикрепите их к элементам конструкции с помощью пластиковых стяжек

По возможности доработайте прицеп и установите водонепроницаемые светодиодные устройства.

При отсутствии опыта монтажа лучше не рисковать и доверить работу специалистам. Особенно это актуально, если работа планируется на иномарку. Мастера знают тонкости подключения розеток разного типа, нюансы распиновки и правила установки.

Топ-5 лучших производителей фарк-в на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Для подключения фаркопа к электрической проводке автомобиля советуем применять многожильный провод из меди. Идеальный вариант – провод, в котором каждая жила имеет сечение минимум 1,5 кв. мм. Провод должен иметь двойной слой изоляции.

Различают такие виды разъемов:

  1. тринадцатиконтактный разъем розетки, чаще использующийся в России;
  2. европейский или американский стандарт, имеющий 7 пин, представляющий семи пиновые разъемы;
  3. особенный (специальный) разъем.

Распиновка розетки фаркопа на семь контактов предполагает использование проводников (проводов), диаметр сечения (толщина) которых составляет 1,5 мм и 2 мм, а именно: 6 проводов по 1,5 мм  и 1 провод — 2  мм.

Схема распиновки 7-контактного фаркоп-разъема:

  • «L» — провод, который идет к левому поворотнику;
  • «54G» — направлен к задней противотуманке;
  • «31» — провод-«минус» (2,5 мм);
  • «R» — к правому повороту;
  • «58R» — провод, который отвечает за правый габарит и подсветку таблички государственного номерного знака;
  • «54» — стоп-сигналы;
  • «58L» — направление на левую «габаритку».

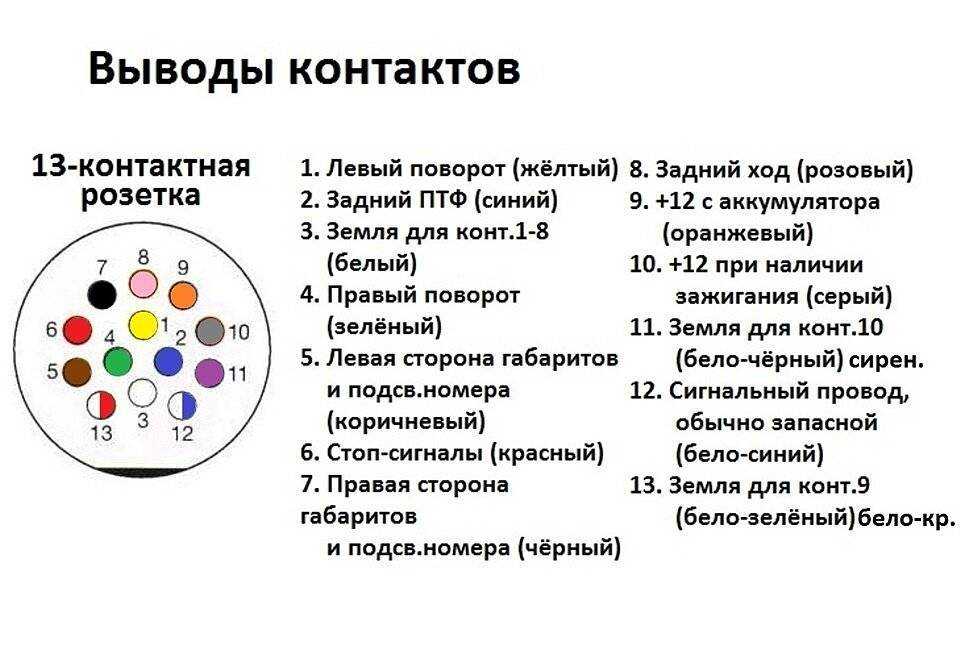

Распиновка розетки по 13 пиновой схеме подключения проводки фаркопа (распределение по цветам):

  1. Желтый — левый поворотник и аварийное включение сигнализации.
  2. Синий — противотуманки (если такие предусмотрены конструкцией авто).
  3. Белый — «минус», он же «масса», отрицательный заряд (подключается к кузову автомобиля. Дает по 35 А на поворотники, габаритные фонари, «стопы»).
  4. Зеленый — правый поворот-сигнал.
  5. Коричневый — правый габаритный фонарь  и освещение номерного знака.
  6. Красный — стоп-сигналы (отсутствие этих автосигналов на прицепе вашего авто является нарушением согласно действующих правил дорожного движения).
  7. Черный — левый габаритный огонь, частичное номерное освещение.
  8. Розовый — фара заднего хода.
  9. Оранжевый — «плюс», «положительный полюс» или питание авто, которое работает за счет аккумулятора, даже при выключенном зажигании машины.
  10. Серый — в отличие от оранжевого, этот контакт обеспечивает работу только при включенном зажигании.
  11. Черно-белый — контакт, имеющий отрицательный заряд (противопоставляется положительному серому контакт-сигналу в электрике на фаркопе).
  12. Сине-белый — гнездо, которое остается запасным; сюда можно подключать сигнал-провод.
  13. Оранжево-белый — отрицательный заряд к «оранжевому» контакту распиновки.

Важно подготовить все необходимые инструменты и материалы для работы перед тем, как приступить к раскручиванию или закручиванию каких-либо болтов, шурупов, других крепежных деталей на автомобиле, автофаркопе либо прицепном автоустройстве. Среди обязательных для предварительной подготовки к подключению ТСУ инструментов и средств (учитывая комплект электрики) выделяют следующие:. Среди обязательных для предварительной подготовки к подключению ТСУ инструментов и средств (учитывая комплект электрики) выделяют следующие:

Среди обязательных для предварительной подготовки к подключению ТСУ инструментов и средств (учитывая комплект электрики) выделяют следующие:

  • собственно розетка для фаркопа;
  • демонтажные приспособления (для снятия бампера, как вариант — для подрезки заднего бампера, если они будут необходимы);
  • изолента, термоусадка;
  • крепежные элементы, в том числе крепежная пластина;
  • отвертки и гаечные ключи (набор разных размеров гаечных ключей);
  • паяльник;
  • провода (при отсутствии их в комплекте рекомендуется выбрать медные провода указанной толщины);
  • клеммы соединительные для контактных концов проводов (могут продаваться вместе с фаркопом, в противном случае легко купить самостоятельно на рынке, базаре или в строительном гипермаркете);
  • схема подключения розетки фаркопа (желательно на бумажном носителе).

Для тех автовладельцев, которые решили устанавливать ТСУ и осуществить монтаж розетки своими руками, следует учесть такое правило: толщина каждой из жил в многожильном проводе должна быть не менее 1,5 мм.

Автомобили до 2000 годов выпуска имеют аналоговые схемы управления задними сигналами. Водителю бывает трудно определить место подключения проводов, часто это делается наугад. В автомобилях с цифровым управлением электропитанием такой метод опасен для электрооборудования.

Подключить розетку фаркопа можно и самому, но если вы не уверены в своих силах, то безопаснее будет обратиться к специалистам. Перед подключением нужно обязательно проверить места соединения проводов, убедиться в отсутствии переломов, трущихся элементов, короткого замыкания. Схема распиновки поможет провести работу правильно, чтобы все огни и сигналы работали корректно.
