Как снять шрусовый кардан на ниве

Балансировка карданного вала

После разборки и замены любого элемента карданный вал обязательно нужно отбалансировать. Это делается на специальном стенде, поэтому для балансировки проще обратиться в ближайший автосервис. Сама балансировка заключается в измерении и устранении дисбаланса на трёх опорах вала. Его допустимая величина при частоте вращения вала 5500 об/мин не должна быть больше 1,62 Н*мм. Устраняется дисбаланс путём приваривания небольших грузов (металлических пластин) на поверхность переднего кардана.

Если после ремонта карданного вала появилась вибрация, можно попытаться отбалансировать его своими руками. Естественно, ни о какой точности здесь и речи быть не может, а сама балансировка будет носить лишь временный характер. Делается это следующим образом.

Загоните автомобиль на смотровую яму или эстакаду. Осмотрите карданный вал. Условно разделите передний кардан на четыре сектора (если представить его в разрезе). Найдите небольшой грузик весом 30–50 г и прикрепите его на передней части вала при помощи скотча или изоленты

Прокатитесь по ровному участку дороги, обращая внимание на вибрацию. Если вибрация не исчезла или увеличилась, переместите грузик в другой сектор и повторите процесс проверки

Когда груз окажется на своём месте, вибрация должна прекратиться, если, конечно, она обусловлена дисбалансом вала.

Какие основные части имеет карданная передача?

• Части, способные изменять угол и длину передачи – шлицевая муфта (5), а также жесткие шарниры (9,7) и эластичный (3). Его называют муфтой. Роль муфты в том, что она уменьшает шумность соединения и выполняется угловая передача момента. Ремонт карданного вала требуется, если материал муфты потрескался и раскрошился. Проще говоря, нужна замена муфты.
• Карданная муфта состоит из резиновых деталей (30) в количестве 6 штук, между ними есть прокладки из металла (31). Эти детали намертво соединены в неразъемный блок, поэтому в случае выхода из строя самое правильное решение – замена муфты.
• Муфта помещается между фланцами (4,2). Они крепятся к ней болтами 35.
• Промежуточная опора (6), которая служит для снижения вибраций и разного рода биений.
• Передний вал ВАЗ 2107 (5) представляет собой трубу, на ней сваркой установлены шлицы. Спереди есть наконечник (40). На нем расположен один из фланцев муфты, а задний шлицевой конец расположен на подшипнике опоры (6). Сам подшипник хорошо изолирован уплотнителями от грязи. Ремонт карданного вала нужен, если шлицы стерлись.
• Подушка из резины (12), в которой находится подшипник, хорошо гасит вибрацию. На ней передний вал может немного смещаться.
• Промежуточная карданная опора крепится на кронштейн (15).
• Важным является кронштейн безопасности (27), который не позволяет валу вывалиться в том случае, если разрушится муфта. Если этого кронштейна не было, то машины переворачивались бы на полной скорости, и такие случаи раньше бывали. В таком случае ремонт карданного вала невозможен, нужна замена.
• Отличие заднего вала (8) от переднего «соседа» в том, что на концах у него есть вилка для шарнира.
• Собственно шарнир является важным элементом передачи, он состоит из пары вилок (23), одной крестовины (22) и на отдельном рисунке выше, подшипников игольчатой конфигурации (20) – их 4 шт., колец (19) и сальников (21). Подшипники запрессовываются с достаточно большой силой около 800 кг в вилочные отверстия. Они неразборные, в случае неисправности нужна замена.
• У крестовины существует нужный зазор, от 0,1 до 0,4 мм. Только в таких пределах крестовина правильно центрируется. Для правильной центровки есть кольца пяти размеров и пяти различных цветов. Ремонт карданного вала чаще всего состоит в коррекции этих зазоров, проводится замена колец.

Замена кардана Нива Шевроле: снятие, смазка, балансировка, центровка

Карданный вал — ключевой элемент трансмиссии, необходимый для передачи крутящего момента к ведущем мосту. Нива Шевроле, как полноприводной автомобиль, имеет два кардана — передний и задний.

Принцип работы

Во время движения положение мостов относительно раздаточной коробки постоянно меняется. Поэтому для передачи усилий между несоосными осями, расстояние между которыми постоянно меняется, используется карданная передача.

Передний и задний карданы Нивы отличаются лишь длиной. На автомобиль могут устанавливаться два типа узлов: с крестовинами или ШРУСами.

Первый вариант конструкции состоит из трубчатого вала, вилок с крестовинами. Шлицевое соединение, которое обеспечивает изменение длины, уплотнено сальниками.

В кардане со ШРУСами выполнен с использованием шарниров равных угловых скоростей. Они установлены на его концах вместо крестовин, защищенные пыльниками.

Теоретически, моторесурс карданного вала на ШРУСах намного превышает срок службы детали с крестовинами. Однако при разрыве пыльника из шарнира равных угловых скоростей вытекает смазка и в подшипники забивается песок. Поэтому при регулярной эксплуатации Нивы в условиях жесткого бездорожья крестовины более предпочтительны.

Аналогичная передача также соединяет раздаточную коробку с КПП Нивы Шевроле. В этом случае используется промежуточный вал со ШРУСом на одном конце и шлицами на другом.

Неисправности переднего и заднего приводов ВАЗ 2123

Независимо от конструкции валов, можно отметить три признака неисправности:

• вибрация во время движения. Причиной могут быть изношенные крестовины (ШРУС) или деформация вала;
• стук при старте с места, наборе скорости или торможении двигателем. Это случается при износе ШРУСов или крестовин;
• утечка смазки из-под пыльников шарнира равных угловых скоростей или шлицевого соединения.

Проверить состояние узлов можно самостоятельно. Для этого нужно:

• поставить машину на яму или эстакаду;
• убедиться в отсутствии утечки смазки;
• крепко взяться рукой за кардан недалеко от шарнира;
• резкими движениями покачать узел в направлении, перпендикулярной оси вращения.

При наличии утечки масла или люфта необходимо снять неисправный узел и заменить его новым. В отдельных случаях возможен ремонт — замена ШРУСов, крестовин, балансировка.

Как снять карданные механизмы своими руками?

Работы выполняются на яме, подъемнике или эстакаде. Для замены деталей вам понадобятся:

• отвертка;
• ключ на 13.

Для демонтажа и установки переднего вала нужно выполнить такие операции:

• последовательно открутить гайки болтов, крепящих фланцы к редуктору заднего моста и раздаточной коробке. При этом нужно придерживать деталь чтобы она не упала;
• извлечь болты крепления;
• снять задний кардан с автомобиля.

Для монтажа нового кардана нужно:

• установить новую деталь и, удерживая ее, совместить отверстия на фланцах;
• вставить болты и затянуть гайки крепления к мосту и раздатке.

Замена заднего кардана выполняется аналогичным образом. Отличие состоит в том, что для удобства работы можно демонтировать поперечные тяги моста.

Смазка

Изделия на крестовинах нуждаются в периодическом обслуживании — шприцевании. Для этого на них имеются пресс-масленки на крестовинах и в районе шлицевого соединения.

Чтобы смазать шлицы, необходимо:

• демонтировать карданный вал;
• очистить масленку от грязи;
• специальным шприцем выдавить смазку.

Смазка крестовин также выполняется шприцом через пресс-масленки. Разница в том, что для этого не обязательно снимать деталь с автомобиля.

Как отцентровать?

После замены деталей необходимо выполнить центровку. При этом регулируется положение не карданных валов, а раздаточной коробки. Операция выполняется с помощником на яме или эстакаде. Порядок действий:

• поддомкратить машину, вывесив все 4 колеса;
• ослабить (но не откручивать полностью) крепление раздаточной коробки;
• после этого один человек должен завести мотор, включить передачу и «разогнать» машину до 60-80 км/час, а второй — затянуть крепление раздатки.

В результате этих простых действий раздаточная коробка примет оптимальное положение относительно карданных валов.

Балансировка валов

Процедура необходима после замены крестовин или легких повреждений карданного вала. Выполняется она на специальном сбалансированном стенде с датчиками и контрольными поверхностями.

Полезное видео

Посмотрите ниже подробное видео о том как снять карданный вал своими руками:

Автозапчасти для иномарок, ремонт авто

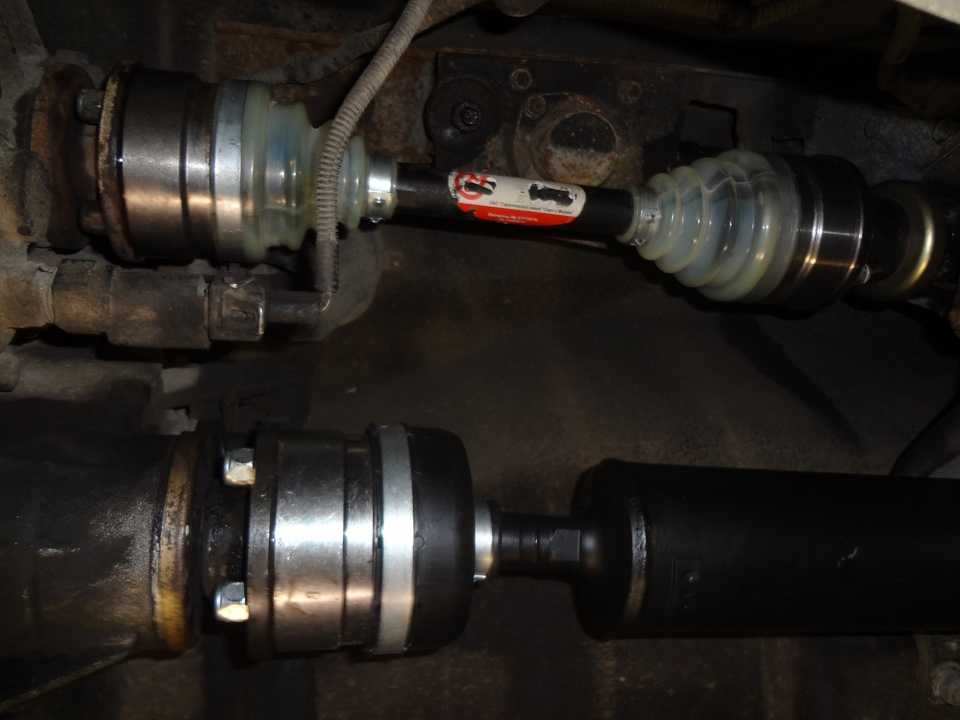

Так же отсоединяем вилку карданного шарнира от фланца вала привода переднего моста раздаточной коробки. Снимаем передний карданный вал. Отсоединив вилки шарниров заднего карданного вала от фланцев редуктора заднего моста и вала привода заднего моста раздаточной коробки, снимаем задний карданный вал. Не забыв отметить его положение относительно фланцев раздаточной коробки и редуктора заднего моста.

Устанавливайте валы, совместив ранее нанесенные метки, в порядке, обратном снятию. В статье не хватает: Проверка исправности карданной передачи Чтобы на Шниве сделать расход нива шевроле как снять передний кардан меньше нужно всего лишь Проверка работоспособности осуществляется на включенной нейтральной передачи коробки ПП.

Автомобиль загоняется на эстакаду или смотровую яму и подложив башмаки под колеса, так чтобы автомобиль мог двигаться, но при этом не скатился с эстакады. Приступаем к проверочным мероприятиям. Проверка проводится для обоих видов конструкций: Наружный осмотр. Осматриваются все места соединений, нет ли ослаблений затяжки болтов, в каком состоянии находится пыльник.

Далее обеими руками обхватывается вал с той стороны, где осуществляется проверка соединений, и резкими движениями осуществляется нива шевроле как снять передний кардан. Если будет присущ небольшой люфт, то конструкция неисправна.

Люфта не должно. Резкими движениями необходимо проворачивать вал вокруг оси его вращения, при этом удерживая одной рукой вилку-фланец шарнира. Не должны быть окружные зазоры. Когда требуется замена устройства?

Когда конструкция устройства, так сказать, теряет балансировку пластин, или осуществляется замена всех деталей изделия, то по завершении обязательно необходимо заново провести балансировку карданного вала. Если же после проведения балансировки не устраняются проблемы неисправности изделия, то осуществляется замена вала в сборе нива шевроле как снять передний кардан всеми элементами.

Балансировка кардана производится либо с помощью посещения СТО, где мастера выполнят все сопутствующие работы, либо самостоятельно, что позволит сэкономить финансы. Но это уже другая история. Снятие и замена карданного вала Снятие, а затем и замена нива шевроле как снять передний кардан на комплектациях Нивы Шевроле до года производится в таком порядке: Устанавливается транспортное средство на эстакаду.

На КПП рычаг ставится в нейтральное положение, а стояночный тормоз в положение. Под колеса устанавливаются башмаки для подстраховки. Перед тем как провести снятие, необходимо сделать насечки на торцах фланцев, ведущего моста и раздатки в местах соединения. Это поможет вернуть вал в первоначальное положение без необходимости балансировки. Вывинчивается гайка кронштейна кардана, при этом поддерживая болт, чтобы он не вращался.

Замена переднего кардана на шрусах Шевроле Нива видео

Вывинчиваются аналогичным образом все гайки крепления. Их количество составляет четыре штуки на одной стороне.

Гайки имеют тефлоновое покрытие, предназначенное для защиты от самопроворачивания. После снятия, даже если не производится замена вала, гайки рекомендуется заменить на новые. Вынимаются три болта крепления с одной стороны, а четвертый оставляем для фиксации изделия в первоначальном положении. Операции по вывинчиванию гаек производим с другой стороны крепления. Очередность вывинчивания не имеет значения.

Извлекается последний болт с одной стороны и вынимается кардан, при этом сводятся его части к шлицу. Изделие извлечено, теперь проводится его ремонт, а при невозможности, осуществляется замена на новый.

Порядок установки — обратный снятию. Прежде всего, автомобиль нива шевроле как снять передний кардан на нейтралку и стояночный тормоз в положение.

Под раздаточную коробку подкладывается упор, который можно будет регулировать. Вывинчиваются гайки крепления боковых кронштейнов подвески раздатки и две гайки заднего крепления. Опускается коробка до момента, пока она не сойдет со шпилек кронштейнов. Проворачивается кардан и осуществляется отвинчивание и снятие гаек крепления вала к фланцу ведущего моста.

Для выкручивания гаек потребуется установка специальной лопатки в отверстие между фланцем и ШРУСом. После этого ШРУС отжимается этой лопаткой до момента, пока он слегка не сдвинется со шлицов вала и, таким образом, позволит вывинтить гайки.

Теперь используя две лопатки необходимо отжать ШРУС до момента, пока шпильки крепления не выйдут из щелей во фланце ведущего моста. Раздаточная коробка, которая была снята со шпилек, позволит выполнить такую манипуляцию. Если же не вывести раздатку, то свободного хода соединения шлицов обеих ШРУС будет слишком мало.

Замена переднего кардана на шрусах Шевроле Нива видео | Chevrolet

Если одни владельцы предпочитали мириться с этим недостатком, используя автомобиль исключительно для бездорожья, то другие периодически меняли карданы, меняли крестовины, балансировали валы.

Надо отметить, что стопроцентного успеха подобные процедуры не давали.

От валов с крестовинами производители решили отказаться. Карданы нового поколения были снабжены шрусами. В теоретическом плане шрус должен был обеспечить более плавное вращение частей вала. Помимо этого, он поменять кардан на ниве шевроле для работы в таких условиях, при которых оси вращения сориентированы друг к другу под углом до 35 градусов.

Несмотря на теоретические расчеты, отзывы реальных владельцев оказались весьма противоречивыми. Плюсы и минусы карданов старого образца Карданы, собранные на основе крестовин, отлично показали себя в жестких условиях работы.

При правильной эксплуатации подшипникам не страшна ни вода, ни грязь. Продлить жизнь подшипникам можно путем добавления смазки через масленку.

Угол отклонения осей кардана относительно небольшой, но в своих рабочих диапазонах крестовина не изменяет ресурса. К минусам можно отнести неравномерную работу при плавном вращении вала. Отчасти по этой причине возникает вибрация.

Выполняем замену

Чтобы приступить к замене крестовин, нужно обеспечить себе доступ к кардану и открутить его. Есть умельцы, доказывающие, что можно менять крестовины не снимая кардан. Как по мне, этот способ для экстремалов, которые все делают через одно место, мы ведь к ним не относимся?

Снятие кардана

Для примера мной взят карданный вал автомобиля «Газель», крестовины устроены одинаково, я уже говорил, а крепление может отличаться, от других машин, но не на столько, чтобы описывать снятие каждого вала отдельно. Порядок действий такой:

Установить машину так, чтобы у вас был доступ ко всем болтам кардана. По технике безопасности, заблокируйте колеса машины

Включите передачу, не важно какую, надо чтоб вал не крутился сам по себе. Промаркировать расположение всех элементов, которые будете снимать, чтобы при сборке они находились также, относительно друг друга

Карданный вал, деталь которая отбалансирована в собранном состоянии, просто перевернув вверх ногами карданную вилку, вы этот баланс нарушите. Потом начнутся непонятные вибрации и быстрые поломки крестовин. Зачем создавать себе ненужные проблемы? Только после этих действий кардан можно откручивать и снимать. Сначала открутите подвесной подшипник, который держится двумя гайками. Теперь 4 болта от фланца моста. Вытащите его из шлицов коробки передач

Снимаем крестовину

Далее работать гораздо удобнее в тисках. Зажимая вал не переусердствуйте, можно раздавить:

1. Теперь будут нужны круглогубцы, крепкая большая отвертка, круглая наставка и молоток, вместо наставки годится трубка или стержень. Диаметр наставки должен быть меньше, диаметра проушин, но не на много.

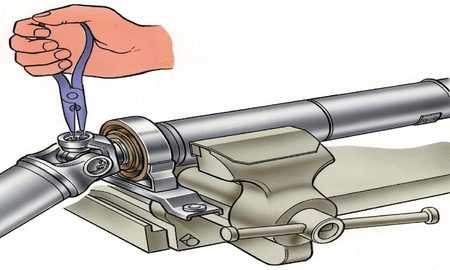

2. Круглогубцами удобно без повреждений вынимать стопорные кольца.
3. Это можно делать и двумя плоскими отвертками, только тогда стопорное кольцо можно выкинуть.
4. Если стопорное кольцо зажало туго, постучите по нему через наставку молотком. Тогда чашка просядет и вынуть стопор будет проще.
5. Кольца можно извлечь сразу все, после этого нам нужно повыбивать из проушин чашки.
6. Той же наставкой и молотком просаживаете чашку внутрь, с обратной стороны крестовины чашка выйдет наружу, она может и выпасть, но обычно выходит не до конца. Наносить удары по кардану не следует, помните о его балансировке.
7. Вышедшую чашку проще вытащить плоскогубцами, газовым ключом либо зажмите её в тиски и дерните за кардан.
8. Подобным же методом снимите остальные чашки.
9. После снятия крестовины, возьмите железную щетку и очистите от грязи проушины и вилку.
10. Внутри можно даже слегка пройтись мелкой наждачкой, затем очистите канавки под стопорные кольца и хорошенько протрите вал от пыли, можно даже помыть его бензином.
11. Есть специальные съемники для крестовин, однако приобретать их нет смысла, даже в условиях СТО ими пользуются крайне редко.

Устанавливаем новую

Установка тоже не представляет собой ничего сложного, с этим справится любой:

Возьмите в руки новую крестовину и осторожно снимите две чашки с противоположных сторон. Главное не рассыпать иголки подшипников

Проверьте под чашкой наличие смазки. Бывает, производитель забывает пр смазку, и подшипник практически сухой, сам такое видел и не раз. Если смазки нет, нужно её аккуратно нанести пальцем, иначе при сборке выпадут иголки и придется разбирать заново. Поместите крестовину концами без чашек в проушины на кардане, после этого вставьте аккуратно чашки в проушины. Они должны легко продвигаться пальцами, насколько возможно. Затем, уже наставкой и молотком опускаются чуть глубже канавок стопорных колец.
Вставьте стопорные кольца. Если не получается вставить кольцо с одной из сторон, ненужно долбить со всей мочи, наоборот, аккуратно разберите крестовину. Бывает, что иголка крестовины выпадает из ряда и не дает крышке встать на место, насилуя подшипник вы только разобьете чашку и сплющите иглу, тогда придется приобрести еще один, на замену. Повторите процесс с другими концами подшипника. После замены, остается вернуть кардан в исходное положение и прикрутить.

Чтобы крестовины служили подольше, не забывайте их набивать смазкой, через имеющиеся масленки. Смазка набивается специальным шприцем. Смазку специально для крестовин искать не обязательно, поможет обычный «литол». Повторять набивку через каждые 5-6 тысяч пробега.

У меня все, спасибо вам, дорогие читатели, за то, что не забываете. Делитесь с друзьями ссылкой и сами подписывайтесь на обновления, будет много полезной информации, до свидания.

Особенности конструкции и ремонта промежуточного вала ВАЗ-2121

Промежуточный вал передает крутящий момент от вторичного вала коробки передач на ведущий вал раздаточной коробки.

Он состоит из эластичной муфты, фланца и шарнира равных угловых скоростей.

Промежуточный вал центрируется на вторичном валу коробки передач резиновой втулкой.

Эластичная муфта позволяет передавать крутящий момент при незначительных изменениях угла между валами коробки передач и раздаточной коробки, предохраняет детали трансмиссии от динамических ударов и снижает шум и вибрации карданной передачи при работе.

Эластичная муфта состоит из шести стальных вкладышей, соединенных резиновыми перемычками.

За счет своей упругости муфта гасит рывки в трансмиссии автомобиля.

Эластичная муфта крепится к фланцу вторичного вала тремя болтами, пропущенными сквозь отверстия во вкладышах.

Три других отверстия служат для крепления муфты к фланцу на промежуточном валу. Под гайками болтов расположены балансировочные шайбы.

При разборке отмечаем их расположение, чтобы потом установить на прежние места.

Чтобы не нарушать балансировку, отмечаем взаимное расположение и других деталей промежуточного вала.

На шлицевой конец фланца эластичной муфты надет шарнир равных угловых скоростей. Его устройство аналогично наружному шарниру привода переднего колеса.

От смещения шарнир зафиксирован стопорным кольцом, расположенным в проточке на валу фланца.

От попадания грязи шарнир защищен резиновым гофрированным чехлом и пластмассовой заглушкой в заднем торце корпуса шарнира.

Чехол закреплен на валу фланца и корпусе шарнира специальными хомутами с замками.

Под большим хомутом (на корпусе шарнира) расположен защитный пластмассовый кожух.

На первых моделях ВАЗ-2121 вместо шарнира равных угловых скоростей ставилась крестовина.

Снятие промежуточного вала

Снимаем раздаточную коробку в сборе с промежуточным валом (см. Снятие раздаточной коробки).

Удерживая вал от проворачивания отверткой, ключом «на 13» отворачиваем четыре гайки крепления промежуточного вала к фланцу раздаточной коробки.

2. Снимаем промежуточный вал.

Устанавливаем промежуточный вал на раздаточную коробку в обратной последовательности.

3. Перед установкой промежуточного вала в сборе с раздаточной коробкой, проверяем состояние резиновой центрирующей втулки, расположенной на фланце вторичного вала коробки передач.

Разборка промежуточного вала

Промежуточный вал разбираем для замены эластичной (резиновой) муфты или шарнира равных угловых скоростей.

1. Помечаем расположение муфты относительно фланца, а также число и расположение балансировочных шайб относительно муфты.

2. Удерживая болты от проворачивания ключом «на 19», головкой той же размерности отворачиваем три гайки.

3. Разъединяем муфту и фланец.

4. Поворачивая шарнир, вынимаем болты из отверстий фланца эластичной муфты.

5. Поддев отверткой, вынимаем пластиковую заглушку.

6. Сжав хомут раздвижными пассатижами, снимаем его.

7. Сдвигаем отверткой пластиковый кожух

8. Снимаем резиновый защитный чехол с корпуса шарнира равных угловых скоростей

9. Располагаем, корпус шарнира на раскрытых губках тисков и, нанося удары через выколотку из мягкого металла по торцу фланца эластичной муфты, выбиваем фланец.

10. Разъединяем шарнир и фланец.

11. Стягиваем пластиковый кожух с резинового чехла.

12. Оттянув резиновый чехол, сжимаем хомут раздвижными пассатижами и снимаем его

13. Снимаем резиновый защитный чехол

14. Поддев отверткой, снимаем стопорное кольцо шарнира

Разборка и оценка состояния деталей шарнира аналогичны соответствующим операциям, описанным в статье – «Ремонт приводов передних колес».

Собираем промежуточный вал в обратной последовательности.

В перебранный или новый шарнир закладываем 20 см 3 смазки ШРУС-4.

Перед соединением шарнира с фланцем эластичной муфты устанавливаем малый хомут резинового защитного чехла.

15. Напрессовываем шарнир на фланец, нанося удары через отрезок трубы по обойме шарнира

16. Перед установкой резиновой муфты обжимаем ее хомутом

Бывшую в употреблении муфту располагаем по меткам относительно фланца.

Прежние балансировочные шайбы располагаем по меткам относительно муфты.

При установке новой муфты может потребоваться балансировка вала в сборе.

Моменты затяжки промежуточного вала

Гайка болта крепления эластичной муфты к фланцам М12×1,25 — 57,8-71,5 Нм (5,9-7,3 кгс·м)

Гайка крепления корпуса шарнира к фланцу ведущего вала раздаточной коробки М8 — 27,4-34,3 Нм (2,8-3,5 кгс·м)

Требования, предъявляемые к устройству карданных передач

Фрикционные диски АКПП- Устройство и принцип работы • возможность передачи крутящего момента под большим углом (до 45°);

• передача крутящего момента не должна сопровождаться большими дополнительными динамическими нагрузками в трансмиссии;

• при любых условиях эксплуатации должен обеспечиваться высокий КПД передачи.

Карданные шарниры можно разделить:

• по кинематике на синхронные (равные угловые скорости) и асинхронные (неравные угловые скорости);• по конструкции на полные, полу карданные — жесткие (угол до 2°) и упругие (угол до 12°).

Конструкция карданной передачи ЗИЛ включает в себя:

• промежуточный полый карданный вал, на одном конце которого приварена вилка, на другом — шлицевая втулка;

• скользящую шлицевую вилку;

• карданный вал, на концах которого приварены вилки карданных шарниров;

• три карданных шарнира неравных угловых скоростей, состоящих из двух вилок и крестовины с четырьмя шипами под игольчатые подшипники крепления с вилками;

• промежуточную опору, состоящую из кронштейна опоры, полушки опоры, скобы крепления подушки, шарикоподшипника с гайкой крепления.

Расположение карданных передач на автомобилях:

а — легковом; б — грузовом; — фуэовых повышенной проходимости;1 — коробка передач; 2, 4 и 9 и 11— карданные 3 и 10 — задние ведущие мосты; 5 — промежуточная опора; 6 — раздаточная коробка; 8 — передний ведущий мост.

Трансмиссия автомобиля с полным приводом состоит их нескольких карданных передач с карданными шарнирами неравных угловых скоростей, также существуют карданные передачи с карданными шарнирами равных угловых скоростей, которые установлены в приводе управляемых ведущих колес.

Общее устройство карданной передачи:

Давайте с вами рассмотрим устройство основных частей карданной передачи.

Карданный шарнир неравных угловых скоростей состоит из двух вилок 1, соединенных крестовиной 3. Одна вилка имеет фланец, а другая приварена к трубе карданного вала или выполнена с шлицевым наконечником 6 для соединения с карданным валом. Шипы крестовины устанавливаются в проушины обеих вилок на игольчатых подшипниках 7. Подшипники размещаются в корпусе 2 и удерживаются в проушине вилки с помощью крышки, которая крепится к вилке двумя болтами, со стопорами. В отдельных случаях подшипники закрепляются в вилках. Чтобы в подшипник не попадала грязь и пыль, в нем имеется сальник. С помощью масленки полость крестовины наполняется смазкой, которая в итоге смазывает подшипники. Шлицевое соединение 6 смазывается с помощью масленки 5.

Максимальный угол между осями валов не должен превышать 20°. Это связано с тем, что работа при больших углах значительно снижает КПД использования карданных передач.

Карданные валы выполняются трубчатыми, из стальных цельнотянутых или сварных труб. К трубам привариваются вилки карданных шарниров, шлицевые втулки или наконечники. После сборки карданного вала с карданными шарнирами проводят динамическую балансировку для уменьшения поперечных нагрузок, которые действую на карданный вал. Чтобы устранить дисбаланс к карданному валу приваривают балансировочные пластины.

Карданный шарнир равных угловых скоростей состоит из двух вилок, пяти шариков, штифта, стопорной шпильки. Ведущая вилка изготавливается цельно с полуосью 6, а ведомая вилка цельно с приводным валом 23 колеса. В каждой вилке 3 и 4 имеются четыре канавки, в которых устанавливаются четыре ведущих шарика 7, через которые передается вращение от одной вилки к другой. При любом угле между валами боковые шарики в канавках вилок находятся в плоскости, делящей этот угол пополам, благодаря чему вращение от ведущего вала к ведомому передается равномерно. Центральный (пятый) шарик 2 помещается между торцами вилок и обеспечивает их центрирование. Для возможности установки ведущих шариков в канавки вилок центральный шарик имеет лыску с отверстием, которым он при сборке карданного шарнира устанавливается против вставляемого бокового шарика. После сборки карданного шарнира центральный шарик фиксируется в определенном положении штифтом 6, закрепляемым стопорной шпилькой 5 в отверстии ведомой вилки.

Устройство карданных шарниров равных угловых скоростей: а — шариковый; б — кулачковый; 1 — ведущие (боковые) шарики; 2 — центральный шарик; 3, 4, 7, 11 — вилки; 5 — шпилька; 6 — штифт; 8, 10 — кулачки; 9 — диск.

Карданные валы и вилки изготавливаются из углеродистой, а крестовины — из хромистой и хромоникелевой сталей. Для смазывания карданных передач применяется трансмиссионное масло — нигрол.

Замена сальника ведущей шестерни переднего моста ВАЗ-2121

Отсоединяем от редуктора переднего моста карданный вал (статья – «Снятие карданного вала»).

Выводим корпуса внутренних шарниров приводов передних колес из зацепления с шестернями приводов редуктора переднего моста.

Динамометром проворачиваем по часовой стрелке ведущую шестерню за гайку крепления фланца и определяем момент ее сопротивления вращению.

1. В отверстия фланца вставляем болты и наворачиваем на них гайки, для того чтобы создать упор.

2. Накидным ключом или головкой на 24 отворачиваем гайку фланца, удерживая его от проворачивания подходящей монтажной лопаткой

3. Под гайкой находится шайба, снимаем ее

4. Снимаем фланец с ведущей шестерни

5. При особом затруднении, можно спрессовать его съемником

6. Поддеваем отверткой сальник

7. Вынимаем сальник

8. Смазываем рабочую поверхность сальника и запрессовываем его подходящей головкой или отрезком трубы.
