Снятие переднего моста ваз 21213

Несколько полезных советов

1. Поскольку двигатель больше не несет на себе дополнительную нагрузку, вы можете заменить штатные жесткие подушки силового агрегата на более мягкие, от ВАЗ классики.
2. При закреплении проушин на переднюю балку моста, сварку должен проводить опытный сварщик, знакомый с техникой, позволяющий не «отпускать» металл. Балка является несущим элементом конструкции авто, и уменьшать ее прочность не следует.
3. В местах сварки следует провести зачистку от окалины, затем тщательно загрунтовать и покрасить стыки.
4. После отвязки, РПМ не должен касаться двигателя и балки ни в статическом положении, ни во время движения автомобиля.
5. Если вы производите лифт подвески, следует подобрать комплект для отвязки с учетом увеличившихся углов ШРУС и карданного вала.
6. Сайлентблоки кронштейнов отвязанного редуктора подвержены износу так же, как подушки силового агрегата или элементов подвески.
7. Замены этих элементов должна быть включена вами в перечень операций при проведении ТО.

Я надеюсь, представленный материал поможет вам при проведении работ по самостоятельной отвязке. Для того чтобы принять решение, производить подобную модернизацию или нет – посмотрите видео ниже. На нем хорошо заметно, какие взаимные вибрации передаются от двигателя к мосту и наоборот, во время движения. РПМ автомобиля НИВА на видео жестко крепится к силовой установке.

Замена редуктора переднего моста — Chevrolet Niva, 1.7 л., 2008 года на DRIVE2

Доброго времени суток! В предыдущем посту бряньканье из под машины я описала, что под замену надо весь редуктор.Причина того что с ним произошло недостаточно масла. Был очень большой люфт между редуктором и передним карданным валом, а так же свободный ход приводов. По итогом снятия редуктора было обнаружено, что крепление(болтик) внутри моста не было подсоединено, так же разбит подшипник хвостовика.

Полностью моя вина, за нее я и поплатилась! Теперь буду смотреть за свой машиной лучше.

Выкладываю фото отчет о проделанной работе:

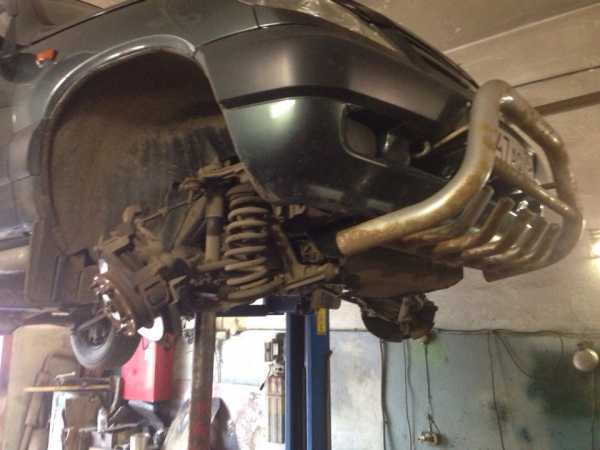

Начало работы

обнаружена причина(вот в этом месте очень большой люфт)

куплена крестовина

куплены прокладки

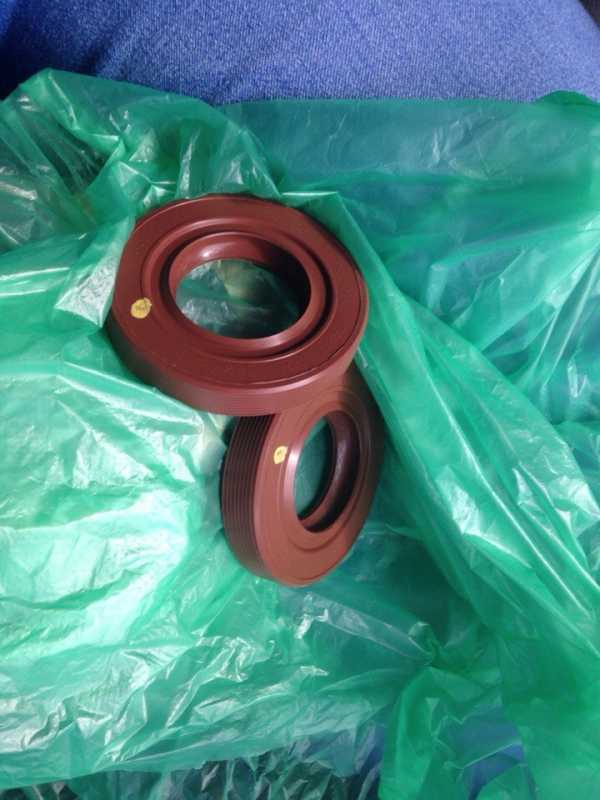

куплены сальники раздатки

докуплены сальники привода

чек

новый редуктор

новый редуктор

доставка редуктора братом(спасибо большое)

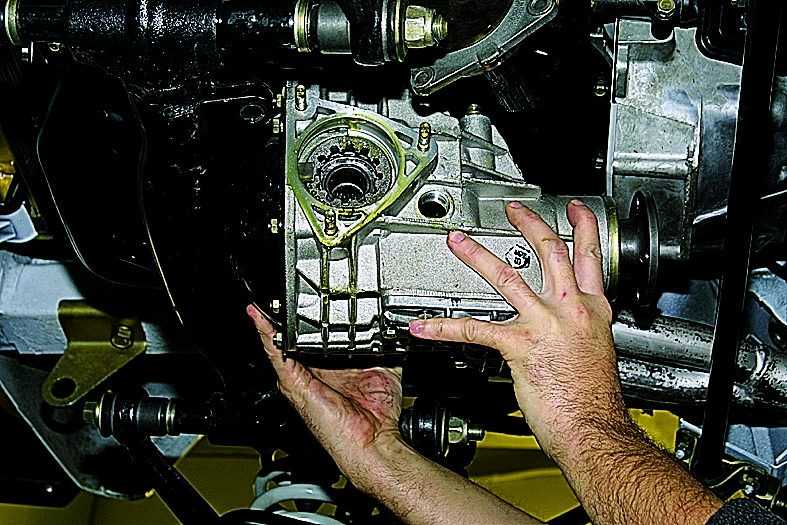

редуктор снят

место под редуктор

старый редуктор(болтик чистый-лежал в редукторе, не закрепленный, зубцы тоже немного с точились)

новый готов к установке

установка редуктора

новый на месте

редуктор на месте)

Проверены все масла(долито в раздатку, в заднем мосту все в норме)

ДОМОЙ)

Было куплено и цены:Сальник раздатки 2шт х 126,28=252,56Мост передний =6848,55Прокладка привода 2шт х 3,28=6,56Крестовина=801Сальник привода 2шт х 54,12=108,24Работа автомеханика 4000(3,500 работа, 500 масло 1,5 литра ТНК)

Итого вместе с работой 12.017руб

Цена вопроса: 12 017 ₽ Пробег: 92000 км

Боковой зазор в ГП и преднатяг подшипников дифференциала

В соответствии с инструкцией боковой зазор и преднатяг подшипников регулируется с помощью приспособления А.95688/R.

При его отсутствии заданную роль выполнит штангенциркуль подходящего размера.

Чтобы обеспечить требуемый преднатяг, фиксируют расстояние относительно крышек подшипников в начале затяжки и по ее окончании. Необходимая разница между значениями – 0,2 мм.

Бокового зазора настраивается путем подведения ведомой шестерни к ведущей до исчезновения его исчезновения. Первоначально одна из гаек находится в свободном положении, другая (рабочая) – затягивается. После устранения зазора постепенно закручивают наживленную гайку, пока губки штангенциркуля не раздвинутся на 0,1 мм. Регулировка люфта останавливается при появлении легкого стука зубьев. Далее обе гайки равномерно закручиваются до расстояния 0,2 мм. О правильности проведенной работы свидетельствует равномерный люфт при любом положении шестерен.

Нива шевроле как снять редуктор переднего моста

Здравствуйте! Большинство владельцев Шеви обслуживают неприхотливые агрегаты этого популярного авто самостоятельно. При интенсивной эксплуатации приходится часто менять расходники, особенно в ходовой части. Я расскажу вам о таком виде обслуживания, как замена сальника переднего моста НИВА Шевроле. Операцию по замене производят при утечке масла из картера моста. Провоцирует выдавливание смазки забитый сапун.

Если смазка капает сразу после остановки (пока редуктор горячий), а затем течь прекращается – сапун необходимо почистить. Когда он забит грязью, во время движения разогретый воздух не стравливается наружу. Под давлением рабочая жидкость редуктора будет выдавливаться даже через исправные прокладки и сальники.

Если сапун в порядке, а масло все равно просачивается – придется менять поврежденные прокладки крышек или уплотнительные кольца. Их в переднем мосту три, и они разные:

Сальник, уплотняющий ось ведущей шестерни – расположен сзади моста, в месте крепления переднего карданного вала. Сальники правого и левого привода (внутреннего шарнира полуоси).

ВНИМАНИЕ! Левый и правый сальники неодинаковы, у них есть направление вращения. Это необходимо учитывать при покупке. Направление вращения колеса при движении вперед, указано стрелкой

При неправильной установке масло съемные насечки будут гнать смазку наружу

Направление вращения колеса при движении вперед, указано стрелкой. При неправильной установке масло съемные насечки будут гнать смазку наружу.

Для понимания устройства, приведу компоновку переднего моста:

Замена сальника производится без снятия переднего моста. Если работы выполняются самостоятельно, и нет возможности использовать подъемник – автомобиль ставится на смотровую яму или эстакаду. Затягиваем ручной тормоз, под задние колеса устанавливаем подпорки. Рычаги КПП и раздаточной коробки в положении «Нейтраль». Передняя часть поднимается домкратом и фиксируется на упорах.

Очищаем мост от грязи и потеков технических жидкостей. Откручиваем сливную пробку картера и сливаем масло из редуктора. Закручиваем пробку на место.

Торцевые ключи на 13, 17 и 24 Шестигранник на 12 Монтажная лопатка (монтировка) Деревянный брусок; Молоток; Плоская отвертка; Универсальный съемник, двух или трехлапый; Съемник стопорных колец; Отрезок трубы по диаметру сальников; Промывочная жидкость (керосин, Карбклинер, Винс, Лавр); Кисть с жесткой щетиной; Безворсовая ветошь.

1. Отсоединяем карданный вал от редуктора, открутив болты крепления к фланцу.
2. Отделяем внутренние корпуса ШРУС от шестерен приводов.
3. При помощи динамометра определяем момент начала свободного вращения ведущей шестерни. Для этого поворачиваем гайку крепления фланца до начала проворачивания шестерни. Фиксируем величину момента.
4. Закручиваем болты в два расположенных рядом отверстия фланца (для фиксации).
5. Вставляем между болтами монтажную лопатку, удерживаем фланец от проворачивания и откручиваем гайку крепления.
6. Снимаем шайбу и фланец со шлицевого соединения. При невозможности снять руками – используем универсальный съемник.

7. Извлекаем сальник при помощи плоской отвертки. 8. Промываем и тщательно протираем место замены. 9. Замена сальника ведущей шестерни переднего моста производится только на оригинальную запчасть Шевроле. Для облегчения запрессовки, на уплотнительное кольцо наносится любая консистентная смазка (литол, солидол). 10. Запрессовываем кольцо при помощи трубы подходящего диаметра. 11. Насаживаем фланец на шлицевое соединение, одеваем шайбу. 12. Затягиваем гайку с моментом, который определили при отворачивании. 13. Крепим карданный вал.

1. Снимаем оба привода (или тот, в котором требуется замена)
2. Извлекаем стопорное кольцо и подпружиненную шайбу;
3. Аккуратно при помощи молотка сбиваем подшипник. При затруднении съема – обработать проникающей смазкой, например WD-40.
4. Снимаем крышку подшипника со старым сальником.
5. При помощи трубы выбиваем сальник из крышки;
6. Смазываем новую запчасть любой консистентной смазкой и запрессовываем уплотнительное кольцо в крышку.

7. Производим сборку узла. Заливаем в редуктор масло, в соответствии с инструкцией по техническому обслуживанию, делаем пробную поездку, проверяем отсутствие утечек масла.

Бампер на Ниве Шевроле

Для дополнительной защиты кузова, а также для сдерживания ударов во время мелких ДТП на автомобиль устанавливается бампер, который бывает двух видов передний и задний. Изготавливается он из обычного и армированного пластика который закрывает металлическую поперечную балку и во время эксплуатации может быть поврежден поэтому со временем его придётся ремонтировать или менять. Так же помимо этого некоторые элементы автомобиля заменить без его снятие невозможно поэтому нужно знать как производить правильный демонтаж бампера чтобы его не повредить. Чтобы снять бампер передний Шевроле Нива ненужно иметь специальных знаний достаточно иметь весь необходимый инструмент. Для этого нужно подготовить;

1. Отвертку
2. Молоток
3. Ключ на 10 и 12
4. Смазку WD-40 для того чтобы разработать окислившиеся болты

Когда все готова приступаем к демонтажу;

1. Снимаем передние колеса
2. Отключаем клеммы от АКБ
3. У колесных арок с обоих сторон снимаем брызговики
4. Снимаем декоративную накладку которая держится на четырех болтах, делать это нужно аккуратно так как рядом находится радиатор и его можно повредить
5. Отсоединяем если имеются ПТФ
6. Справой и с стороны от фары демонтируем декоративные накладки фар
7. Откручиваем болты которые держат накладку бампера, которые расположены под декоративным элементом
8. Выкручиваем пару болтов которые находятся под номерным знаком
9. С нижнего торца от номера с лева и права находятся винты их также следует выкрутить
10. Накидываем накидной ключ и выкручиваем накладки которые крепятся к кузову автомобиля и вынимаем из балки ПТФ
11. Полностью снимаем накладку бампера
12. Снимаем силовую балку, для этого у основания переднего крыла с левой и с правой стороны откручиваем винты
13. Не снимая силовую балку откручиваем гайки которые ее крепят
14. Вынимаем датчик температур расположенный в специальном кронштейне и демонтируем балку

Установка на место производится в обратном порядке снятию.

Чтобы снять задний бампер Шевроле Нива также подготавливаем необходимый набор инструментов и проделываем следующие действия:

1. Отсоединяем минусовую клемму от аккумулятора
2. У накладки буфера с двух сторон выкручиваем боковые болты
3. Снимаем брызговики предварительно открутив винты крепления
4. У заднего бампера с верхней стороны откручиваем болты крепления
5. Снимаем катафоты
6. За номерным знаком откручиваем верхние и нижние гайки которые крепят накладку заднего бампера
7. Отсоединяем провода которые подходят к подсветки номерного знака
8. Открутив болт который крепит клемму «Массы» и отводим все провода в сторону и вытаскиваем весь жгут проводов
9. Демонтируем накладку бампера
10. У заднего буфера балки выкручиваем нижние и верхние болты и снимаем швеллер.

На этом демонтаж можно считать завершённым, на место все устанавливается в обратном порядке.

Для того чтобы защитить передний и задний бампер устанавливают специальную защиту которая защищает их от каких либо повреждений.

Заменяем старый шариковый полуосевой подшипник новым

Перед началом работы по установке новой детали полуоси посмотрите внимательно, нет ли дефектов, загрязнений и коррозии

Обратите внимание на состояние самой оси, не деформирована ли, или не повреждена

Настало время замены новой детали подшипника. Какие шаги предпринимаются:

1. Когда начнете устанавливать новый подшипник, добавьте на всякий случай немного смазки. В первую очередь необходимо надеть крепеж, а затем наживить подшипник. Поверх надевается подходящая по размеру оправка, чтобы запрессовать.
2. Далее надевается труба, по которой при помощи молотка забиваете подшипник. Время от времени необходимо проверять, в каком положении находится деталь. Избегайте перекосов.
3. Теперь производим запрессовку, пока торец подшипника и буртик не соприкоснутся.
4. Следующий шаг – нагревание стопорного элемента. Он надевается сверху вала и до предела забивается. Здесь нужно посмотреть, достаточно ли легко вращается подшипник.
5. Если есть необходимость в замене сальника, сделайте это.
6. Полуось ставится на место в мост, прикручиваются все болты.

Редуктор переднего моста

Передний редуктор Нивы 21213 отличается от заднего: расположение, способ крепления и конструкции. Для того чтобы его демонтировать, придется поднять авто. В дальнейшем разбор идет по следующей схеме:

1. Снять растяжку подвески переднего моста (выкрутить оба крепления).
2. Отвернуть настроечную ступичную гайку и снять нижнее крепление амортизационной стойки.
3. Установить упор и освободить от рычага шаровую опору (нижнюю).
4. Вытащить хвостовик.
5. Отвернуть опору ДВС и крепление моста.
6. Выкрутить крепление крышки подшипника внутреннего шарнира и кронштейна картера к мосту.
7. Поддеть крышку и извлечь корпус из редуктора.
8. С помощью подпора отделить от левого кронштейна мотора и блока цилиндров. Снять редуктор с креплений переднего моста.

После этого можно разобрать сам редуктор и уже точно определить характер повреждений.

Ремонт и замена

Для замены подшипников и регулировки зазоров между шестернями узел необходимо демонтировать с машины. Для этого необходимы головки на 12-17, вороток, домкрат, баллонный ключ и большая плоская отвертка. Также понадобится емкость для сбора масла.

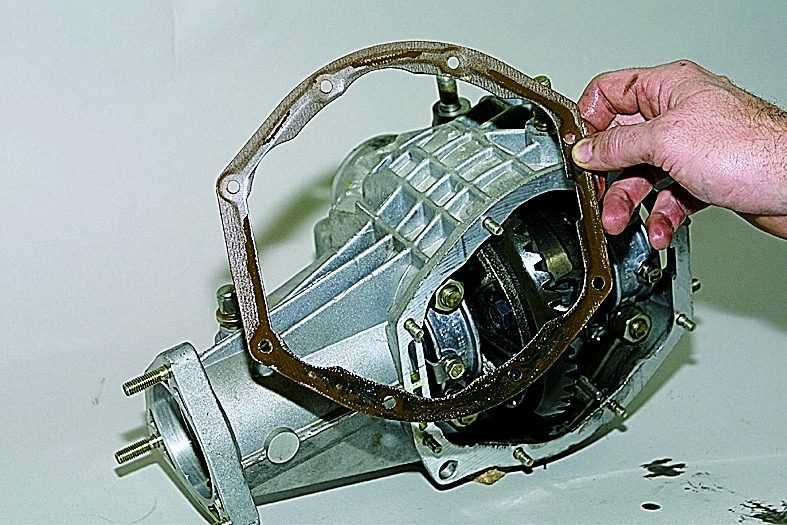

Уплотнительную прокладку под редуктор нельзя использовать повторно. Поэтому нужно заранее купить новую. В новых модификациях Нивы Шевроле вместо прокладки используется маслостойкий герметик.

Работа выполняется на эстакаде, смотровой яме или подъемнике. Чтобы демонтировать редуктор, необходимо:

• Головкой на 13 открутить гайки крепления кардана к фланцу (болты следует придерживать плоской отверткой, вставив ее между лыской и вилкой).
• Отсоединить заднюю часть карданного вала и отвести ее вниз или в сторону.
• Поддомкратить и вывесить заднюю ось.
• Подставить емкость для сбора масла под сливное отверстие заднего моста.
• Открутить пробки (сначала для заливки, потом — для слива масла).
• Дождаться, пока в емкость вытечет вся отработка.
• Снять задние колеса.
• Открутить по 4 гайки крепления левой и правой полуоси.
• Отогнуть отверткой стопорные пластины.
• Извлечь болты крепления полуосей.
• Установить задние колеса обратной стороной.
• По очереди потянуть колесные диски на себя и вытащить полуоси вместе с подшипниками, запорными кольцами и креплениями.
• Извлечь уплотнительные кольца.
• Вставить болты в отверстия тормозных щитов, чтобы они не висели на тормозных шлангах.
• Головкой на 12 открутить болты крепления картера к заднему мосту.
• Демонтировать редуктор вместе с уплотнительной прокладкой.

После демонтажа полуосей следует проверить и при необходимости заменить сальники. Для их запрессовки нужен отрезок трубы соответствующего диаметра или специальное приспособление.

Для этого нужно проделать операции, описанные выше, в обратной последовательности. Место установки уплотнительной прокладки или герметика необходимо предварительно очистить ножом. Остатки масла удаляются бензином или растворителем. Лишь после этого можно наносить герметик (ставить прокладку) и монтировать редуктор на место.

После окончания работы не забудьте залить в задний мост трансмиссионное масло.

Регулировка переднего моста на ниве

Регулировка переднего моста нива – одна из ключевых операций, обеспечивающая комфортное и безаварийное передвижение по дорогам любого качества.

Возможные неисправности

Необходимость регулировки элементов переднего моста оценивается по наличию шумов и вибраций, возникающих в различных режимах эксплуатации ВАЗ 21214. Так, условно акустические признаки возможно разделить на две группы: • Регистрируемые постоянно;

• Фиксируемые при торможении с помощью ДВС или разгоне.

По характеру звуки могут напоминать: • Вой (износ главной пары); • Хруст, «троллейбусный» гул (разрушение или перетяжка подшипников хвостовика, открученная гайка ведущего вала, подшипники полуосей, некорректная регулировка шестерен ГП редуктора); • Прерывистое «шаркание» (подшипника дифференциала).

Сложность диагностики при этом заключается в обилии посторонних шумов, издаваемых другими узлами автомобиля.

Как отрегулировать передний мост на ниве

Для проведения регулировочных работ на переднем мосте заводом-изготовителем предусмотрены специальные съемники, оправки и приспособления. Однако ввиду ограниченности распространения и высокой стоимости их наличие не обязательно, хотя и желательно для экономии времени и точности настройки. Поскольку основные детали РПМ соответствуют аналогичным элементам РЗМ, прослеживается соответствие технологических зазоров и порядка осуществления ремонтных операций.

Подготовка

Основному этапу предшествует подготовка, включающая: 1. Слив масла из РПМ через сливное отверстие;

С этим читают Ставим подрамник на ниву, подробная инструкция

2. Отсоединение карданного вала ключом на 13

3. Снятие привода правого колеса.

4. Демонтаж нижней шаровой опоры с левой стороны.

5. Удаление растяжки подвески.

6. Снятие редуктора с кронштейнов справа и слева, используя упор.

После чего следует разборка редуктора, тщательная очистка поверхностей от грязи и смазки, дефектовка компонентов.

Регулировка ведущей шестерни

Для проведения операции используется оригинальное приспособление А.95690, оправка А.70184 или аналог, изготовленный по чертежу.

Привалочная плоскость картера располагается таким образом, чтобы она приняла горизонтальное положение. Затем на постель подшипников устанавливается абсолютно ровный металлический пруток. Расстояние от прутка до оправки замеряется, вставляя в зазор под прутком регулировочные кольца из набора с шагом 0,05. Измеренное значение (базу картера) согласуется с поправкой, нанесенной на ведущей шестерне. При сборке узла рекомендуется отказаться от стандартной распорной втулки для предотвращения повторного ремонта. Вместо нее подойдет недеформируемая стальная втулка длиной 48 мм (с запасом, при необходимости — укоротить).

Во время обточки детали контролируют усилие при проворачивании шестерни (должно составлять 157–196 Н·см), для подшипников с пробегом справедлив момент 39,2–58,8 Н·см. Использование фирменного динамометра 02.7812.9501 не обязательно.

Приемлемую точность обеспечит бытовой безмен. Во время работы с ним следует намотать один конец шнура длиной 1 м на фланец, а другой – закрепить за весы. Потянув устройство в перпендикулярном направлении зафиксируйте момент проворачивания. Так, новые подшипники должны обеспечить 7-9 кг, а с пробегом – 2-3 кг.

С этим читают Ремонт и регулировка редуктора передний и задний оси

Процесс сопряжен с заменой опорных шайб на новые – более толстые, чем ранее. На выбор предлагается 7 типоразмеров с шагом 0,05 мм в пределах 1,8-2,1 мм. Материал шайб – бронза или сталь. При этом шестерни устанавливаются плотно, но с возможностью поворота вручную.

Боковой зазор в ГП и преднатяг подшипников дифференциала

В соответствии с инструкцией боковой зазор и преднатяг подшипников регулируется с помощью приспособления А.95688/R.

При его отсутствии заданную роль выполнит штангенциркуль подходящего размера.

Чтобы обеспечить требуемый преднатяг, фиксируют расстояние относительно крышек подшипников в начале затяжки и по ее окончании. Необходимая разница между значениями – 0,2 мм.

Бокового зазора настраивается путем подведения ведомой шестерни к ведущей до исчезновения его исчезновения. Первоначально одна из гаек находится в свободном положении, другая (рабочая) – затягивается. После устранения зазора постепенно закручивают наживленную гайку, пока губки штангенциркуля не раздвинутся на 0,1 мм. Регулировка люфта останавливается при появлении легкого стука зубьев. Далее обе гайки равномерно закручиваются до расстояния 0,2 мм. О правильности проведенной работы свидетельствует равномерный люфт при любом положении шестерен.

Центровка раздаточной коробки

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

• вывешивают машину на подъемнике;
• ослабляют крепление раздатки;
• запускают двигатель;
• включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
• без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Раздатка сама центруется по местам, остается только затянуть крепления опор.

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

• ослабляем все четыре крепления опор раздатки;
• закрепляем один конец проволоки на резиновой муфте карданного вала;
• крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
• вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
• задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.

Источник

Разборка и сборка редуктора заднего моста Chevrolet Niva

Инструменты:

• Гаечный ключ накидной прямой 10 мм
• Гаечный ключ накидной прямой 17 мм
• Керн
• Молоток малый
• Бородок
• Вороток под торцевую насадку
• Удлинитель для торцового воротка
• Насадка на вороток 10 мм
• Насадка на вороток 17 мм
• Съемник подшипников
• Выколотка из мягкого металла
• Приспособление из старой ведущей шестерни
• Уровень
• Щуп плоский
• Динамометрический ключ
• Монтажная лопатка
• Динамометр
• Плоскогубцы
• Штангенциркуль
• Тиски

Детали и расходники:

• Прочная нитка
• Подшипники дифференциала
• Шестерни полуосей
• Ведомая шестерня
• Вал ведущей шестерни
• Конический подшипник вала ведущей шестерни
• Распорная втулка
• Манжета
• Гайка фланца
• Керосин
• Ветошь
• Регулировочное кольцо

1. Установив редуктор на верстаке, ключом «на 10» отворачиваем два болта крепления стопорных пластин гаек подшипников дифференциала и снимаем пластины.

2. Керном наносим метки на постели и соответствующей крышке подшипника, чтобы при сборке установить крышки на свои места.

3. Ключом «на 17» отворачиваем болты крепления крышек подшипников.

4. Вынимаем из корпуса дифференциала регулировочные гайки.

5. Вынимаем из корпуса дифференциала наружные кольца подшипников. Если подшипники не меняем, то помечаем наружные кольца, чтобы не перепутать их местами при установке, т.к. подшипники индивидуально приработались и разукомплектовывать их нежелательно.

6 . Проверяем отсутствие радиальных люфтов в шестернях полуосей.

7. Съемником спрессовываем внутренние кольца подшипников.

8. Ключом «на 17» отворачиваем восемь болтов крепления ведомой шестерни к корпусу дифференциала и снимаем ее.

9. Бородком выбиваем ось сателлитов.

10. Проворачиваем шестерни полуосей и вынимаем шестерни-сателлиты.

11. Вынимаем шестерни полуосей с регулировочными шайбами, пометив их положение.

12. Вынимаем из картера ведущую шестерню и деформированную распорную втулку. При сборке редуктора заменяем втулку новой.

13. Выколоткой из мягкого металла сбиваем внутреннее кольцо конического подшипника с вала ведущей шестерни.

14. Под подшипником установлено регулировочное кольцо, обеспечивающее правильное взаимное расположение шестерен главной передачи.

15. Подходящим инструментом выбиваем внешние кольца конических подшипников из картера.

16. Детали редуктора тщательно промываем в керосине и внимательно осматриваем. При повреждении хотя бы одного зуба (выкрашивание, волны, риски, задиры на рабочих поверхностях) заменяем шестерни новыми.

Грани между вершинами и рабочими поверхностями зубьев ведомой шестерни должны быть острыми. Если видны малейшие забоины или закругления – главную пару заменяем новой.

Незначительные повреждения оси сателлитов, шеек шестерен полуосей и их посадочных отверстий устраняем мелкой шкуркой с последующей полировкой. При сборке манжету, гайку фланца и распорную втулку заменяем новыми.

17. Если сборка редуктора будет производиться в прежнем картере, то изменение толщины регулировочного кольца ведущей шестерни можно рассчитать как разницу в отклонениях размеров старой и новой шестерен. Отклонение в размере со знаком «+» или «–» в сотых долях миллиметра выгравировано на валу ведущей шестерни.

Например, на старой шестерне выгравировано –12, а на новой 4. Разница двух поправок составит 4–(–12)=16. Значит, новое регулировочное кольцо должно быть на 0,16 мм тоньше старого. При обратном соотношении поправок (на старой 4, а на новой –12) кольцо должно быть на 0,16 мм толще старого. Для более точного определения толщины регулировочного кольца изготавливаем приспособление из старой ведущей шестерни.

18. Привариваем пластину длиной 80 мм и торцуем ее в размер 50–0,02 мм относительно плоскости под подшипник. На конической части вала выгравирован заводской номер и отклонение в размере.

Источник

Устройство

Узел состоит из двух ключевых элементов, заключенных в одном корпусе:

• Главная передача, состоящая из ведущей и ведомой гипоидных шестерен. Она увеличивает крутящий момент, уменьшает угловую скорость и поворачивает ось вращения на 90 градусов.
• Межосевой дифференциал, к которому относятся шестеренки полуосей и сателлиты. Они позволяют колесам крутиться с разной скоростью во время поворота или движения по пересеченной местности.

Также в состав заднего редуктора входят фланец, подшипники, сальники, маслоотражатель, оси, регулировочные шайбы и другие детали. На корпусе имеется пробки для слива и заливки трансмиссионного масла.

В верхней части установлен сапун для вентиляции корпуса. Если его отверстие забивается, избыточное давление газов может выдавить масло через сальники.
