Мосты легковых и грузовых автомобилей: классификация, устройство и назначение

Задний ведущий мост

Теперь вернемся к заднеприводным автомобилям и остановимся на устройстве заднего ведущего моста автомобиля. Рассмотрим конструкцию заднего ведущего моста и работу составных его механизмов: главной передачи, дифференциала и полуосей.

Задача главной передачи — увеличить крутящий момент и перпендикулярно передать его к колесам. Мы помним, карданная передача автомобиля заканчивается шарниром. Этот шарнир жестко соединен с ведущим валом главной передачи.

Неразрезной ведущий мост. Такой мост конструктивно изготавливается пус­то­те­лым в виде балки для расположения в ней трансмиссионных узлов: дифференциала, полуосей, являющихся приводом к ведущей колесной оси автомобиля и главной пары. На концах балки имеются подшипники полуосей и фланцы для присоединения тормозных механизмов и опорных дисков. На теле балки имеются площадки под крепления пружин или рессор, а также специальные кронштейны для присоединения к подвеске.

Предназначение заднего ведущего моста автомобиля заключается в перемене подведенного крутящего момента и его передачи под углом 90° на ведущие колеса. Во время прохождения поворота этот мост предоставляет возможность ведущей колесной паре вращаться с разными скоростями. Также мост выполняет передачу реактивного момента и тяговых усилий к несущему кузову или раме от ведущих колес и воспринимает боковые реакции и силу веса во время движения машины при повороте.

Конструктивные особенности неразрезного заднего моста. Автомобильный задний ведущий мост состоит из следующих элементов: дифференциал, картер заднего моста, полуоси привода колес, главная передача. Картер заднего моста предназначен для монтажа необходимых узлов с их взаимным заданным расположением, передающих к ведущим колесам крутящий момент. Вместе с этим картер заднего моста является одной из составляющих в подвеске задней колесной пары. Мост через подвеску воспринимает массу автомобиля, передающуюся на колеса.

Картер заднего ведущего моста изготовлен по методу штамповки. Концы картера оснащены приваренными и запрессованными стальными коваными фланцами, которые после сварки обрабатываются. Фланцы отличаются специальными гнездами для монтажа подшипников полуосей, а также резьбой крепления щита тормозов. В средней области картера моста спереди располагается отверстие для монтажа редуктора заднего ведущего моста, а сзади данное отверстие закрыто приваренной штампованной крышкой. В крышке находится маслозаливное отверстие под резьбовую пробку. Нижняя часть картера оснащена отверстием для слива масла, оно также закрывается пробкой с резьбой. Как правило, пробка имеет магнитный элемент, который собирает металлические продукты износа; они уда­ля­ют­ся с пробки во время замены масла в редукторе.

Усилие, подводимое к заднему ведущему мосту от силового агрегата через карданную передачу, увеличивается за счет главной передачи в редукторе. Кроме этого главная передача выполняет изменение положения вращения оси на 90° за счет передачи крутящего момента с помощью шестерен дифференциала на полуоси.

Полуоси изготовлены из углеродистой стали и по всей своей длине закалены ТВЧ, чтобы увеличить их прочность и придать упругость. Концы полуосей оснащены отлитыми воедино с ней фланцами, к которым присоединяются колеса и тормозные механизмы. Внутренности полуосей имеют накатанные шлицы, которые вступают в зацепление с шестернями дифференциала.

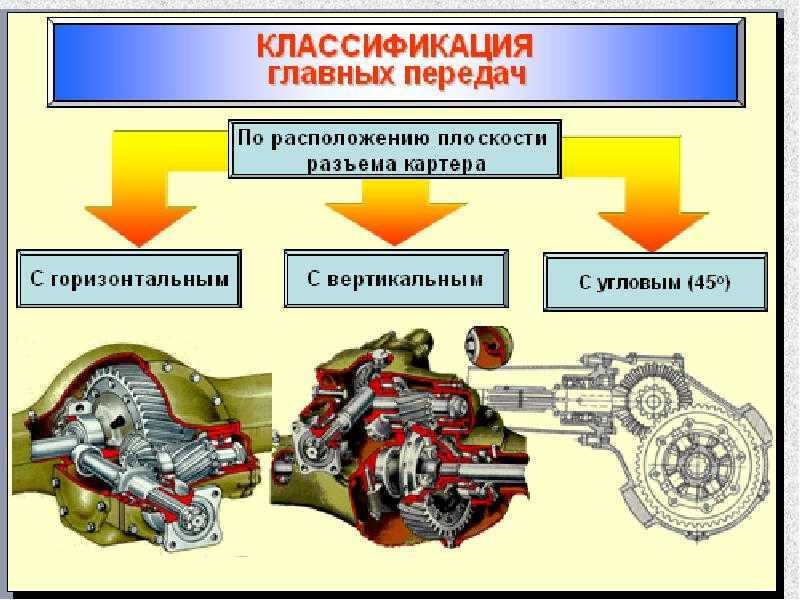

На рисунке ниже показана схема главной передачи заднего ведущего моста ав­то­мо­би­ля.

Смотрим на рисунок. На конце вала расположена коническая шестеренка, которая входит в зацепление с другой, ведомой шестерней, расположенной на оси колес. Таким образом, крутящий момент «поворачивает» на 90°. А за счет того, что ведомая шестерня больших размеров, чем ведущая – крутящий момент еще и сразу возрастает.

Виды мостов по расположению

По расположению автомобильные мосты делят на передние, задние, промежуточные и подкатные.

Передние

Передний мост связывает колеса передней по ходу движения оси транспортного средства и служит опорой для передней части автомобиля. В зависимости от типа транспортного средства передние мосты могут быть управляемыми (классическая компоновка), ведущими (в передне- и полноприводной технике), управляемыми и ведущими одновременно (в передне- и полноприводных автомобилях, технике повышенной проходимости) и не управляемыми и не ведущими одновременно (в сельскохозяйственных и коммунальных машинах).

Передний мост автомобилей УАЗ (Спайсер)

Задние

Задний мост связывает колеса задней по ходу движения оси транспортного средства и служит опорой для задней части автомобиля. Задние мосты могут быть ведущими (классическая компоновка), управляемыми (например, у вилочных погрузчиков), ведущими и управляемыми одновременно (у сельскохозяйственных, коммунальных и других специальных машин) и не ведущими и не управляемыми одновременно (у переднеприводной техники).

Задний ведущий мост BMW 7 Series

Промежуточные

Промежуточный мост — любой мост, не являющийся передним или задним по своему расположению. В двухосных автомобилях понятия промежуточного моста не существует. Промежуточные мосты у многоосных автомобилей могут быть как ведущими и/или управляемыми, так и просто выполнять поддерживающую функцию, аккумулируя на себе часть нагрузки.

Подкатные

Подкатной мост — отсоединяемый от прицепа или полуприцепа мост, который используется для транспортировки особо тяжелых грузов и обычно выполняет функцию поддерживающего моста.

Разновидности автомобильных мостов

• Управляемые;
• Ведущие;
• Поддерживающие;
• Управляемые ведущие.

Ведущие мосты

автомобиля подразделяются на задние, передние и промежуточные. А также они бывают разрезанные и неразрезанные – в зависимости от варианта подвески. Если подвеска автомобиля независимая, ведущий мост изготавливается разрезным, в случае, если подвеска зависимая, мост – неразрезной. На автомобилях классической компоновки легкового типа задний мост является ведущим, на автомобилях с системой полного привода оба моста являются ведущими.

Управляемый мост

. Когда рассматривается управляемый мост, в большинстве случаев подразумевается передний мост авто с полным или задним приводом. Однако у машин специального назначения (сельскохозяйственная колесная техника, автомобили коммунальных служб, погрузчики) задний мост может быть управляемым, а передний – ведущим.

Данный мост может быть как разрезным, так и не разрезным. Неразрезной мост – это балка с поворотными кулачками, благодаря которым обеспечивается возможность вра­ще­ния управляемой колесной оси во время движения транспортного средства. Балка моста должна быть одновременно жесткой, прочной и легкой.

Данным ус­ло­ви­ям отвечают по большей части стальные кованые балки двутаврового сечения. На балке имеются опорные площадки для того, чтобы закрепить элементы подвески.

В своей средней части балка выгнута вниз, для того, чтобы расположить силовой агрегат как можно ниже, и это дает возможность смены центра тяжести для увеличения устойчивости транспортного средства.

Разрезной передний управляемый мост

. Разрезным мостом называется редуктор, закрепленный на подрамнике со специальными приводными валами, которые передают крутящий момент колесам. Подвеска (независимая) соединяется с поворотными кулаками, как это свойственно автомобилям с системой переднего привода. Управляемые колеса автомобиля, прикрепленные к ступицам, могут проворачиваться одновременно со стойками, что позволяет маневрировать автомобилем.

Виды мостов по расположению

По расположению автомобильные мосты делят на передние, задние, промежуточные и подкатные.

Передние

Передний мост связывает колеса передней по ходу движения оси транспортного средства и служит опорой для передней части автомобиля. В зависимости от типа транспортного средства передние мосты могут быть управляемыми (классическая компоновка), ведущими (в передне- и полноприводной технике), управляемыми и ведущими одновременно (в передне- и полноприводных автомобилях, технике повышенной проходимости) и не управляемыми и не ведущими одновременно (в сельскохозяйственных и коммунальных машинах).

Передний мост автомобилей УАЗ (Спайсер)

Задние

Задний мост связывает колеса задней по ходу движения оси транспортного средства и служит опорой для задней части автомобиля. Задние мосты могут быть ведущими (классическая компоновка), управляемыми (например, у вилочных погрузчиков), ведущими и управляемыми одновременно (у сельскохозяйственных, коммунальных и других специальных машин) и не ведущими и не управляемыми одновременно (у переднеприводной техники).

Задний ведущий мост BMW 7 Series

Промежуточные

Промежуточный мост — любой мост, не являющийся передним или задним по своему расположению. В двухосных автомобилях понятия промежуточного моста не существует. Промежуточные мосты у многоосных автомобилей могут быть как ведущими и/или управляемыми, так и просто выполнять поддерживающую функцию, аккумулируя на себе часть нагрузки.

Подкатные

Подкатной мост — отсоединяемый от прицепа или полуприцепа мост, который используется для транспортировки особо тяжелых грузов и обычно выполняет функцию поддерживающего моста.

Виды мостов по конструкции

Конструктивно мосты проектируются в виде полнотелой поперечины или пустотелой балки.

а — поперечина; б — неразъемная балка; в — разъемная балка; 1, 4 — рукава полуосей; 2, 3 — части картера моста.

С поперечиной

Мосты с поперечиной изготавливаются в виде двутавра переменного сечения из металлического бруса методом ковки. Часто поперечину по ошибке называют балкой. Обычно центральная часть поперечины двутаврового сечения изогнута вниз с целью более низкого расположения агрегатов (например, двигателя).

С балкой

Мосты с балкой пустотелые с целью размещения внутри балки элементов привода ведущей оси. Существуют мосты с разъемной и неразъемной балкой. Последние имеют значительно более высокую жесткость, поэтому применяются в тяжелой технике. Мосты с разъемной балкой предназначены для легковых автомобилей и грузовиков с небольшой грузоподъемностью,

Задний неразъемный ведущий мост грузовика Mercedes-Benz Actros

Также мосты с балкой отличаются по технологии изготовления. В основном применяются штампованные и литые балки.

• Разъемные — есть поперечный разъем в области картера, соединяемый болтами. Трубчатые рукава полуосей запрессованы в разъемные части картера;
• Неразъемные — балка цельная с литым картером, в который запрессованы рукава полуосей. Плюсом такой компоновки, помимо более высокой жесткости по сравнению с разъемными мостами, также является удобство обслуживания — для доступа к дифференциалу и главной передаче не нужно демонтировать мост целиком;
• Штампованные — изготавливаются из ковкого чугуна методом штамповки с применением сварки, превосходят по жесткости разъемным балки, но уступают по этому параметру литым балкам;
• Литые — наиболее жесткий и надежный вид балок, применяется в тяжелой технике, однако технология изготовления наиболее сложная и дорогостоящая. Материалом для изготовления служат ковкий чугун или сталь.

Конструкция ведущего моста грузовых автомобилей зил

На машине через Крымский мост Личный опыт с фото, отзыв 2018

Задний ведущий мост грузовых автомобилей ЗИЛ

(рисунок 1) имеет неразъемную стальную балку 18, к концам которой приварены наконечники 32. В центре балки прикреплен картер 19 главной передачи и дифференциала.Главная передача — двойная центральная. Она имеет две пары шестерен — коническую со спиральными зубьями и цилиндрическую с косыми зубьями.

Ведущая коническая шестерня

16 с валом установлена в двух конических роликовых подшипниках 7 и 10 в отдельном корпусе 14, прикрепленном к картеру на регулировочных прокладках 15. Между подшипниками размещены распорная втулка 8 и два регулировочных кольца 9. Подшипники затянуты гайкой 12, которая одновременно крепит фланец 13 карданного шарнира и упорную шайбу. Корпус 14 уплотнен манжетой 11.

Рисунок 1

— Задний ведущий мост грузовых автомобилей ЗИЛ

а — общий вид; б — дифференциал; 1 — полуось; 2, 15 — прокладки; 3, 27 — крышки; 4 — вал; 5, 7, 10, 26, 30 — подшипники; 6 — канал; 8 — втулка; 9 — кольцо; 11, 29, 34 — манжеты; 12, 28, 35 — гайки; 13 — фланец; 14, 25 — корпуса; 16, 17, 23 — шестерни главной передачи; 18 — балка; 19 — картер; 20 — сателлит; 21 — крестовина; 22 — полуосевая шестерня; 24 — сапун; 31 — ступица; 32 — наконечник; 33 — контргайка; 36 — половина корпуса; 37, 38 — шайбы

Ведомая коническая шестерня

17 прикреплена к фланцу поперечного вала 4, изготовленного за одно целое с ведущей цилиндрической шестерней. Вал установлен в картере на двух конических роликовых подшипниках 5, под крышками 3 которых находятся регулировочные прокладки. Ведомая цилиндрическая шестерня 23 прикреплена к корпусу 25дифференциала, установленного в картере на двух роликовых подшипниках 26. Подшипники дифференциала закреплены в картере крышками 27 и зафиксированы регулировочными гайками 28.

Дифференциал

конический, симметричный, малого трения. Корпус дифференциаларазъемный и состоит из двух половин 36, между которыми размещена крестовина 21 с четырьмя сателлитами 20. Сателлиты находятся в зацеплении с полуосевыми шестернями 22, установленными на шлицах внутренних концов полуосей 1. Под сателлитами и полуосевыми шестернями размещены опорные шайбы 37 и 38.

Полуоси

фланцевые, разгруженные. Фланцы наружных концов полуосей прикреплены к ступицам 31 ведущих колес автомобиля, каждая из которых установлена на наконечнике балки моста на двух конических роликовых подшипниках 30. Подшипники ступиц колес закреплены гайкой 35, стопорным кольцом и контргайкой 33.Ступица колеса и подшипники уплотнены манжетами 29 и 34. В картер моста заливают жидкое трансмиссионное масло, которое поступает к подшипникам ведущей конической шестерни 16 по каналам 6, отлитым в картере. Внутренняя полость картера через сапун 24 сообщается с окружающей средой.

Затяжка подшипников

ведущей конической шестерни 16 регулируется кольцами 9 и гайкой 12, азацепление конических шестерен — прокладками 15 и перестановкой прокладок 2. Прокладками 2 также регулируют затяжку подшипников поперечного вала 4. Подшипники дифференциала регулируют гайками 28, а подшипники ступиц колес автомобиля — гайками 35.

Видео обзор

МАЗ 5432 – мощный и маневренный магистральный тягач для транспортировки грузов по дорогам общего назначения с полной массой автопоезда до 44000 кг. Седельные тягачи МАЗ 5433 первых выпусков составляли значительную часть монополиста международных автомобильных перевозок Советского Союза «СОВТРАНСАВТО» и успешно работали на международных трассах. На внутреннем рынке перевозок автомобили задействованы при перевозках крупногабаритных грузов в строительстве и различных отраслях промышленности, нефтепродуктов и сжиженного газа, контейнеров, сельскохозяйственной продукции, промышленных товаров и пищевых продуктов.

Конструкция неразрезных мостов

Железобетонные неразрезные мосты получили широкое применение и имеют существенные экономические, эксплуатационные и эстетические преимущества.

Неразрезные балочные пролетные строения имеют меньшие, чем разрез­ные, величины изгибающих моментов в пролете, а значит, и меньшую высоту и размеры поперечного сечения главпых балок. Возможность наи­более рационального изменения высоты балок по пролету существенно уменьшает общий объем железобетона в конструкции.

В перазрезной си­стеме обычно достигается также экономия в объеме опор за счет разме­щения на промежуточных опорах только по одной опорной части (по фасаду моста) вместо двух при разрезных системах. Кроме того, верти­кальное опорное давление от неразрезного пролетного строения пере­дается на опору центрально и вызывает в сечениях опоры равпомерно распределенные сжимающие напряжения.

Отсутствие поперечных деформационных швов, вредно влияющих на развитие скоростного движения на современных автомобильных дорогах, является важным преимуществом неразрезных систем с точки зрения эксплуатации.

В неразрезной конструкции деформации значительно меньшие, чем в конструкции с шарниром типа рамно-консольных или рамно-подвесных.

Как известно, в мостах с центральным шарниром возникают большие вер­тикальные перемещения концов консолей от воздействия совокупности различных деформаций материалов. Опыт показал, что наличие шарнира в середине пролетов вызывает постепенно нарастающие прогибы концов консолей в течение первых лет службы сооружения. Эти прогибы создают переломы в продольном профиле моста.

Применение балок постоянной высоты в ряде случаев позволяет придать железобетонным неразрезным мостам особую стройность и архитектур­ную законченность, удовлетворяющую повышенные эстетические требова­ния, особенно, если промежуточные опоры приняты тонкостенными или гибкими.

Наиболее важным технологическим преимуществом балок постоянной высоты является возможность значительного упрощения производства работ при сооружении монолитных неразрезных пролетных строений мето­дом навесного и попролетного бетонирования, а также возможность строи­тельства сборных мостов с пролетами от 40 до 100 м из серийных блоков.

К достоинствам неразрезных систем следует также отнести возможность использования их в сложных условиях при сооружении мостов и эстакад в больших городах и на автострадах, проложенных в гористой местности.

В поперечном сечении неразрезные пролетные строения длиной до 30— 40 м состоят, как правило, из одной или двух коробок.

В качестве рабочей арматуры в неразрезных пролетных строениях применяют пучки из высокопрочной проволоки, стальные канаты и высоко­ прочную стержневую арматуру. Рабочую арматуру располагают по плите или в каналах, образованных в плите и стенках балки.

К недостаткам неразрезных систем относится необходимость устройства достаточно надежных и жестких оснований опор, а также большая слож­ность и трудоемкость арматурных работ.

К числу наиболее крупных неразрезных мостов, сооруженных в СССР и за рубежом, следует отнести мост им. Александра Невского через р. Неву в Ленинграде с пролетами до 123 м, мост через р. Москву у Нагатино с русловым пролетом 114 м, мост Олерон-Континент (Франция) общей дли­ной 2862 м с максимальными пролетами по 79 м, через р. Рейн у Бендорфа (ФРГ) с центральным пролетом 208 м.

Неразрезная конструкция принята в русловой части моста через р. Вол­гу в Саратове. При общей длине моста около 2800 м судоходная часть главного русла реки перекрыта пятипролетным неразрезным решетчатым строением по схеме 106 + 3 X 166 + 106 м.

Техническое обслуживание редуктора

Рассмотрим основные моменты технического обслуживания редуктора.Настройка радиального зазора

. Периодическая настройка редуктора ведущего моста дает возможность предотвратить износ зубьев, а также способствует равномерному их притиранию. Расширенный радиальный зазор является причиной износа подшипников и зубьев вала ведущей шестерни и настраивается с помощью специальных шайб, которые подкладываются под передние фланцы тела редуктора. Характерно, что настройка редуктора ведущего моста в автомобилях ВАЗ не отличается от такой же операции для автомобилей грузового типа.

Смазочные материалы

. Настройка настройкой, но необходимо помнить и о рабочей жидкости, которая применяется для смазки всех узлов редуктора ведущего моста. Наиболее широко используемые смазки: отечественные – Нигрол или ТАД-17, международная классификация – SAE (72-250) или API (GL-1 – GL-5). Увеличенная вязкость, которую они способны сохранять как при высокой, так и при низкой температуре, позволяет применять их для компенсации высоких нагрузок, возникающих в процессе преобразования крутящего момента. Для оптимального рабочего процесса гипоидной передачи требуется под­дер­жи­вать рекомендованный объем рабочей жидкости, так как его уменьшение приводит к износу зубьев главной пары. Но также необходимо помнить, что превышение допустимого уровня может навредить в ситуации с автомобилями ВАЗ выдавить сальник редуктора ведущего моста.

Ремонт или как не сделать ошибку

. Ремонт редуктора ведущего моста на ав­то­мо­би­лях ВАЗ выполняют практически в любом гаражном кооперативе без соблюдения самых простых правил по его монтажу и сборке.

Например, редуктор заднего моста автомобиля «Нива» и редуктор переднего моста автомобиля «Нива» должны обладать одинаковыми передаточными числами. Нарушение данного требования повлечет неравномерное распределение крутящего момента, что может разрушить одну из главных пар. Известна масса случаев, когда горе-мастера, осуществляя ремонт редуктора переднего моста, вносили собственные доработки. Как правило, такие ноу-хау заканчиваются плачевно – кроме выхода из строя редукторов заднего и переднего моста вы ничего не получите, да еще и денег вам никто за этот «ремонт» не вернет. А если взять, к примеру, дорогой Мерседес, BMW или Тойоту – ремонт их редукторов заднего моста влетит вам в хорошую копеечку! Так что обращайтесь лучше к профессионалам, экономьте свои средства.

Вышеприведенные моменты технического обслуживания редуктора являются основными. Регулярное техническое обслуживание редуктора позволит существенно продлить срок его службы.

С

трансмиссией автомобиля

на этом все. Теперь переходим к следующему составному элементу автомобиля – это ходовая часть.

Механизм блокировки.

Предназначен для принудитель­ной блокировки дифференциала при движении по скользким и размокшим дорогам. При его включении ручкой крана управле­ния, расположенной в кабине под рулевой колонкой, воздух из пневматической системы поступает в диафрагменную камеру 6. Диафрагма прогибается, преодолевая сопротивление пружины, и перемещает шток с вилкой и муфтой 9 блокировки вперед. Пос­ледняя находит шлицами на зубчатый венец задней чашки диффе­ренциала и блокирует его, жестко соединяя корпус дифференциа­ла с конической шестерней 12. Блокировку следует применять при малой скорости движения автомобиля или перед началом его дви­жения.

При выключении механизма блокировки воздух из-под диаф­рагмы камеры 6 уходит в атмосферу, а пружина диафрагмы пере­мещает шток, вилку и муфту в первоначальное исходное положе­ние. Рис. 8. Средний (промежуточный) мост и межосевой дифференциал автомобиля КамАЗ:

1 — дифференциал промежуточного моста; 2 и 18 — соответственно ведущая и ведомая цилиндрические шестерни; 3 — ведомая коническая шестерня; 4 — вал привода заднего моста; 5

— ведущая коническая шестерня промежуточного моста;6 — диафрагменная камера; — шток; 8 — вилка; — муфта блокировки диффе­ренциала; 10 — задняя чашка; 11 — передняя чашка с ведущим валом; 12 — коническая шестерня привода среднего моста; 13 — корпус;

14 — коническая шестерня привода заднего моста; 15 — сателлит; 16 — крестовина; 17 — левая полуось; 19 — картер; 20 — правая полуось промежуточного мостаВо время движения по сухим дорогам с твердым покрытием блокировать межосевой дифференциал не следует, так как это в результате приводит к повышенному износу шин и перерасходу топлива.

Полуоси 17 и 20 (см. рис.

На грузовых автомобилях применяют полностью разгруженные полуоси. На такую полуось действует только вращающий момент, а все остальные силы воспринимаются кожухом полуоси, так как ступица колеса установлена на подшипники, посаженные непос­редственно на кожух.

Рис. 9. Схемы полуосей: а — полуразгруженная полуось; б — полностью разгруженная полуось; 1 — веду­щее колесо; 2 — полуось; 3 — кожух; 4 — подшипник; 5 — ступица; G — сила, действующая на кожух и полуось; М — вращающий момент

Устройство редуктора заднего моста

Рассматривать устройство подобного узла необходимо совместно с другими элементами, входящими в его состав.

Из чего состоит редуктор и принцип его работы, понятно из приведенного рисунка. В него входят:

• главная передача (ГП);
• межколесный дифференциал.

Мощность от ДВС, если быть совершенно точным – от КПП, через ведущую шестерню 3 поступает на ведомую шестерню 2. Эта пара шестеренок называется главной передачей, и она изменяет величину момента и направление его передачи.

Ведомая шестерня связана с полуосями, через которые мощность от двигателя поступает на колеса. Межколесный дифференциал позволяет ее распределить между различными полуосями, и дает им возможность двигаться с различной скоростью, при изменении направления движения.

Подобный принцип построения реализован во многих заднеприводных машинах, не являются исключениями автомобили ВАЗ, такие модели как 2106, 2107, Газель. Такое устройство показало свою надежность и способность работать в самых сложных условиях.

Монтаж пролетных строений

Существуют различные виды монтажа пролетных строений: навесной и полунавесной монтаж пролетных строений, сборка пролетного строения на стапеле и далее перевоз его на плавучих средствах или при помощи крана (если на суше), сборка пролетного строения на берегу с продольной надвижкой его в пролет.

Технологию монтажа пролетных строений проектировщики закладывают, учитывая тип конструкции, условия для ее монтажа и наличие техники и оборудования у строителей.

Об этом мы подробно говорили в статье: «Монтаж металлоконструкций».

Сооружение мостов включает в себя следующие этапы:

• освоение площадок;
• возведение опор;
• монтаж пролетных строений;
• ликвидация строительной площадки;
• испытание моста и др.

Для каждого из имеющихся видов мостов, существует своя технология строительства, которая наиболее лучше подходит для возведения конкретного моста.

Ремонт редуктора своими руками

Ремонт бортового редуктора — достаточно сложная процедура, но при наличии определённых навыков вполне самостоятельно выполнимая. Сначала нужно снять сам корпус бокового редуктора.

Разборка бортового редуктора должна проходить в тисках. Чтобы разобрать бортовой редуктор, нужно открутить болты, удерживающие стопорные пластины. Далее следует осмотреть каждый подшипник на предмет его дальнейшей эксплуатации. Если проводится капитальный ремонт, каждый подшипник нужно заменить.

При проведении ремонта нужно в обязательном порядке залить новое масло в бортовые редукторы. Все детали, имеющие сколы, трещины и выбоины подлежат замене. Вал редукторного моста нужно проверить на предмет целостности. Если планируется жёсткая эксплуатация, лучше поставить усиленные валы. Сальники тоже нужно осмотреть, неисправный сальник поменять.

Сборка бортового редуктора должна проходить с использованием тисков. Все элементы узла собираются и устанавливаются в корпус бортового редуктора. Ставится на своё место дифференциал, крышки подшипников закручиваются. На этом ремонт редуктора заканчивается.

Отрывок, характеризующий Передний мост

– Тут, брат, у нас, такая каша второй день. Вошел полковой адъютант и подтвердил известие, привезенное Жерковым. На завтра велено было выступать. – Поход, господа! – Ну, и слава Богу, засиделись. Кутузов отступил к Вене, уничтожая за собой мосты на реках Инне (в Браунау) и Трауне (в Линце). 23 го октября .русские войска переходили реку Энс. Русские обозы, артиллерия и колонны войск в середине дня тянулись через город Энс, по сю и по ту сторону моста. День был теплый, осенний и дождливый. Пространная перспектива, раскрывавшаяся с возвышения, где стояли русские батареи, защищавшие мост, то вдруг затягивалась кисейным занавесом косого дождя, то вдруг расширялась, и при свете солнца далеко и ясно становились видны предметы, точно покрытые лаком. Виднелся городок под ногами с своими белыми домами и красными крышами, собором и мостом, по обеим сторонам которого, толпясь, лилися массы русских войск. Виднелись на повороте Дуная суда, и остров, и замок с парком, окруженный водами впадения Энса в Дунай, виднелся левый скалистый и покрытый сосновым лесом берег Дуная с таинственною далью зеленых вершин и голубеющими ущельями. Виднелись башни монастыря, выдававшегося из за соснового, казавшегося нетронутым, дикого леса; далеко впереди на горе, по ту сторону Энса, виднелись разъезды неприятеля. Между орудиями, на высоте, стояли спереди начальник ариергарда генерал с свитским офицером, рассматривая в трубу местность. Несколько позади сидел на хоботе орудия Несвицкий, посланный от главнокомандующего к ариергарду. Казак, сопутствовавший Несвицкому, подал сумочку и фляжку, и Несвицкий угощал офицеров пирожками и настоящим доппелькюмелем. Офицеры радостно окружали его, кто на коленах, кто сидя по турецки на мокрой траве. – Да, не дурак был этот австрийский князь, что тут замок выстроил. Славное место. Что же вы не едите, господа? – говорил Несвицкий. – Покорно благодарю, князь, – отвечал один из офицеров, с удовольствием разговаривая с таким важным штабным чиновником. – Прекрасное место. Мы мимо самого парка проходили, двух оленей видели, и дом какой чудесный! – Посмотрите, князь, – сказал другой, которому очень хотелось взять еще пирожок, но совестно было, и который поэтому притворялся, что он оглядывает местность, – посмотрите ка, уж забрались туда наши пехотные. Вон там, на лужку, за деревней, трое тащут что то. .Они проберут этот дворец, – сказал он с видимым одобрением. – И то, и то, – сказал Несвицкий. – Нет, а чего бы я желал, – прибавил он, прожевывая пирожок в своем красивом влажном рте, – так это вон туда забраться.

Общие сведения.

Сколько зубьев на редукторах ВАЗовской классики Для уменьшения нагрузки на заднюю ось при­меняют два ведущих моста: средний (промежуточный) и задний. На грузовых автомобилях с тремя осями устанавливают межосевой дифференциал.

Межосевой дифференциал

Для равномерного распределения вращающего момента между двумя ведущими мостами и умень­шения износа шин служит межосевой дифференциал, который установлен в среднем (промежуточном) мосту в отдельном кор­пусе 13 (рис. 8), прикрепленном к корпусу главной передачи через стакан подшипников ведущей конической шестерни. В кор­пусе расположены задняя 10 и передняя 11 чашки, конические шестерни 12 и 14 привода соответственно среднего и заднего мостов, между которыми находится крестовина 16 с посаженны­ми на ней на бронзовых втулках сателлитами 15. Здесь же распо­ложен механизм блокировки дифференциала, состоящий из муф­ты 9 блокировки, вилки 8 и диафрагменной камеры 6. Муфта 9 помещена на внутренней зубчатой муфте, жестко соединенной с конической шестерней 12 привода главной передачи среднего моста.

Механизм блокировки.

Предназначен для принудитель­ной блокировки дифференциала при движении по скользким и размокшим дорогам. При его включении ручкой крана управле­ния, расположенной в кабине под рулевой колонкой, воздух из пневматической системы поступает в диафрагменную камеру 6. Диафрагма прогибается, преодолевая сопротивление пружины, и перемещает шток 7

с вилкой и муфтой 9 блокировки вперед. Пос­ледняя находит шлицами на зубчатый венец задней чашки диффе­ренциала и блокирует его, жестко соединяя корпус дифференциа­ла с конической шестерней 12. Блокировку следует применять при малой скорости движения автомобиля или перед началом его дви­жения.

При выключении механизма блокировки воздух из-под диаф­рагмы камеры 6 уходит в атмосферу, а пружина диафрагмы пере­мещает шток, вилку и муфту в первоначальное исходное положе­ние.

Рис. 8. Средний (промежуточный) мост и межосевой дифференциал автомобиля КамАЗ:

1 — дифференциал промежуточного моста; 2 и 18 — соответственно ведущая и ведомая цилиндрические шестерни; 3 — ведомая коническая шестерня; 4 — вал привода заднего моста; 5

— ведущая коническая шестерня промежуточного моста;6 — диафрагменная камера;7 — шток; 8 — вилка;9 — муфта блокировки диффе­ренциала; 10 — задняя чашка; 11 — передняя чашка с ведущим валом; 12 — коническая шестерня привода среднего моста; 13 — корпус;

14 — коническая шестерня привода заднего моста; 15 — сателлит; 16 — крестовина; 17 — левая полуось; 19 — картер; 20 — правая полуось промежуточного моста

Во время движения по сухим дорогам с твердым покрытием блокировать межосевой дифференциал не следует, так как это в результате приводит к повышенному износу шин и перерасходу топлива.

Полуоси 17 и 20 (см. рис.

В зависимости от характера установки полуосей в картере мос­та они могут быть полностью или частично разгружены от изгиба­ющих моментов, возникающих под действием сил, действующих на колесо.

На грузовых автомобилях применяют полностью разгруженные полуоси. На такую полуось действует только вращающий момент, а все остальные силы воспринимаются кожухом полуоси, так как ступица колеса установлена на подшипники, посаженные непос­редственно на кожух.

Рис. 9. Схемы полуосей:

а — полуразгруженная полуось; б — полностью разгруженная полуось;

1 — веду­щее колесо; 2 — полуось; 3 — кожух; 4 — подшипник; 5

— ступица; G — сила, действующая на кожух и полуось; М — вращающий момент
