Подушки безопасности: ремонт и восстановление сработавших элементов srs

Восстановление торпедо после срабатывания подушки безопасности

Недостаточно просто заменить подушки безопасности, обязательно нужно произвести ремонт торпедо, иначе салон будет выглядеть непривлекательно.

Чтобы восстановление прошло быстро и без помех, нужно заранее подготовить следующие материалы:

• кожа для обшивки салона (синтетика и винил имеют низкую температуру плавления, поэтому быстро теряют привлекательный внешний вид);
• высокотемпературный клей, он сохраняет свои свойства на 5 часов, только после этого начинается его отвердение;
• шпаклевка или грунтовка для заделывания вмятин и глубоких царапин;
• обезжириватель;
• фен;
• кисти, нож, щетки;
• нитки.

Восстановительные работы выглядят следующим образом:

• торпедо демонтируют, снимают всю электронику, удаляют старую обшивку, тщательно промывают в мыльной воде;
• так как новое покрытие сделает отверстия уже, перед началом работ необходимо подпилить их примерно на 3 мм, не более;
• места разломов, царапины и прочие повреждения зашпаклевать;
• сделать выкройку деталей, сшить чехол и надеть его на торпедо, предварительно промазав корпус клеем;
• вставить в торпедо новые подушки безопасности и оставить деталь для просушки на двое суток.

https://youtube.com/watch?v=CSha8mq3ftM

После того как клей схватится, можно вставлять готовое торпедо на место.

Ремонт подушек безопасности – сложная, дорогостоящая и длительная процедура, которую нужно доверять только профессионалам. В противном случае система перестанет выполнять свои функции, что негативным образом скажется на безопасности поездок.

Самостоятельный ремонт подушек безопасности автомобиля

Как говорилось выше, нежелательно ремонтировать подушки самостоятельно. Но если вы решили все-таки это сделать, вот вам краткий алгоритм действий:

Сначала нужно разобрать подушку. Для этого надо вытащить гильзу и кнопки сигнала (при необходимости).
Деформированной подушке следует придать форму феном и начать ее склеивание.
Нужно использовать качественный клей

Начать лучше с горизонтального разрыва — этой процедуре надо уделить особое внимание. Пусть склеенная подушка полежит несколько часов, чтобы клей затвердел

Внутренние швы следует протереть растворителем, поскольку подушка при выстреле покрывается частицами талька.
Затем внутренние швы надо промазать автомобильным герметиком, чтобы он хорошенько прилип.
Следует набить подушку тряпками и собрать ее.
Шкуркой нужно подровнять швы и зашпаклевать их.
Дальше можно обтянуть подушки кожей или покрасить структурой.

Естественно, самостоятельно вы не сможете провести диагностику блока управления и настроить его работу. Поэтому все равно придется обращаться в автомастерскую.

Как устроены подушки безопасности airbag в автомобиле

Нельзя сказать, что устройство подушки безопасности в автомобиле сложное. В комплектацию airbag входит несколько составляющих. Это сумка, датчики удара, а также генератор газа.

1. Сумка

Выполнена в виде тончайшей оболочки из нейлона, у которой несколько слоев. Причем толщина каждого слоя составляет менее 0,4 мм. Несмотря на это сумка не боится сильнейших кратковременных нагрузок. Находится она в особой шине, спрятанной за пластиковой или тканевой накладкой.

2. Датчики удара

Данные элементы обычно размещены спереди авто. Их задача – обеспечить быстрое раскрытие подушки безопасности в автомобиле. Датчики мгновенно подают ей сигнал о столкновении, если скорость движения превышала 20 километров в час. Коме того, анализируется и то, какой силы был удар. Это значит, что система подушки безопасности в автомобиле сработает, даже если машина была припаркована, но в нее с большой силой врезался другой водитель.

Датчики подразделяются на несколько видов:

• ударные, срабатывают, если машина испытала на себе сильнейший удар;
• датчики сидения пассажира фиксируют, сколько человек в данный момент находится в авто, и не позволяют другим подушкам срабатывать, если в момент аварии в машине находится только водитель.

Система подушек безопасности в автомобиле включает в себя акселерометры. Они необходимы для определения месторасположения транспортного средства.

3. Генератор газа

Раньше в системе аirbag использовался только 1 пиропатрон. В результате отрегулировать подачу газа в подушку с учетом размеров и положения пассажира или водителя было непросто. Сегодня подушки безопасности в автомобиле оснащены двумя пиропатронами. Главный подает 80 % газа (мягкая посадка). Другой включается в работу, если удар был такой силы, что необходима усиленная защита.

Важно, чтобы все элементы эирбега находились в рабочем состоянии. Иначе никакой гарантии эффективности защиты от удара не будет.

Как происходит срабатывание «аэрбега»

Принцип работы подушек безопасности можно условно разделить на несколько этапов:

• Столкновение транспортного средства с другим объектом.
• Автоматическое срабатывание электронных датчиков, которые запускают следующий механизм.
• Система получает сигнал от электронного блока управления и происходит срабатывание детонатора (заряда из таблеток натриевой кислоты), вследствие чего газ (аргон или озон) нагревается и под высоким давлением (до 250 мПа) вырывается наружу. Однако перед этим он проходит через специальный металлический фильтр и остужается.
• Происходит резкое заполнение подушки, и она раскрывается через 30 миллисекунд после того, как сработавшие датчики отправили сигнал.

• Водитель или пассажир авто ударяется головой об «аэрбег», который значительно гасит энергию полученного удара. Благодаря этому на человека приходится всего 10% остаточного удара.
• Подушка «опадает».

Говоря о том, как работают подушки безопасности, стоит учитывать конструктивные особенности автомобиля, так как в некоторых машинах есть всего 2 «аэрбега», тогда как в других аварийные элементы установлены практически в каждой плоскости.

Для чего нужны подушки безопасности

Важные устройства общей системы безопасности автомобиля — airbags — снабжены датчиками и встроены в элементы конструкции авто с соответствующими надписями на местах их размещения. Раскрывать подушки самостоятельно не рекомендуется — это может привести к травматизму.

Функции пассивных защитных средств проявляются только в аварийных ситуациях, сопровождающихся сильным ударом. Мощная ударная нагрузка передается на датчики, по сигналу которых подушки срабатывают, предохраняя находящихся в салоне людей от травматизма. Срабатывание подушек происходит только в случаях, когда сила удара достигает величины, запрограммированной настройками датчиков.

Виды подушек безопасности

В момент аварии — и это подтверждается официальной статистикой — ремни и подушки безопасности способны обеспечить людям надежную защиту, снижая риски травматизма, в том числе — смертельного.
В салонах современных автомобилей средства пассивной безопасности размещают в соответствии с возможными направлениями сил ударов, возникающих в аварийной ситуации. В зависимости от этого автомобильные подушки безопасности получили наименования:

• фронтальных;
• боковых передних;
• боковых задних;
• коленных.

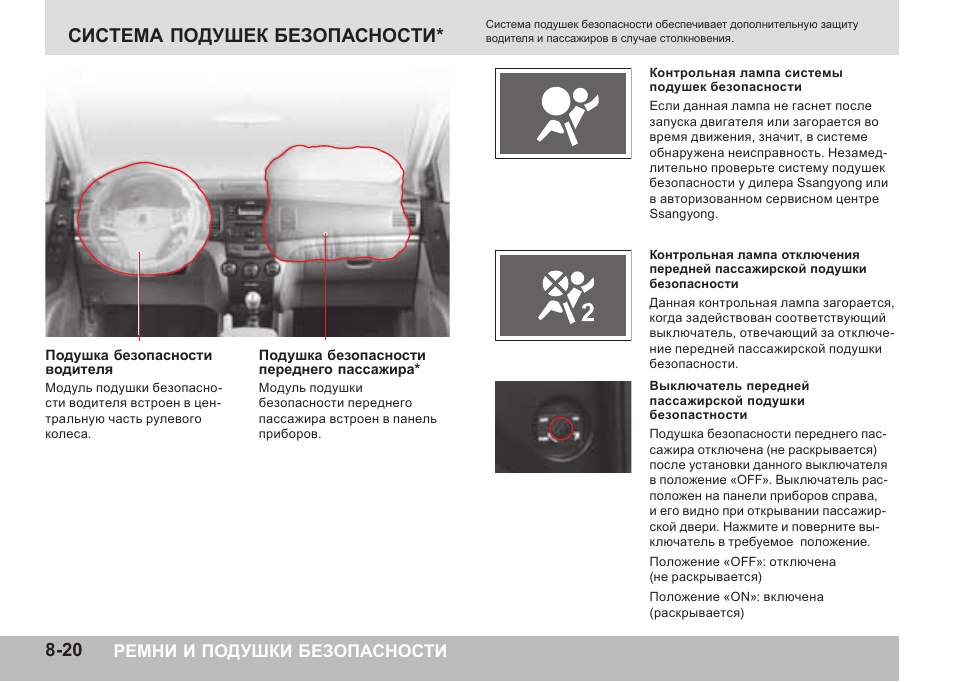

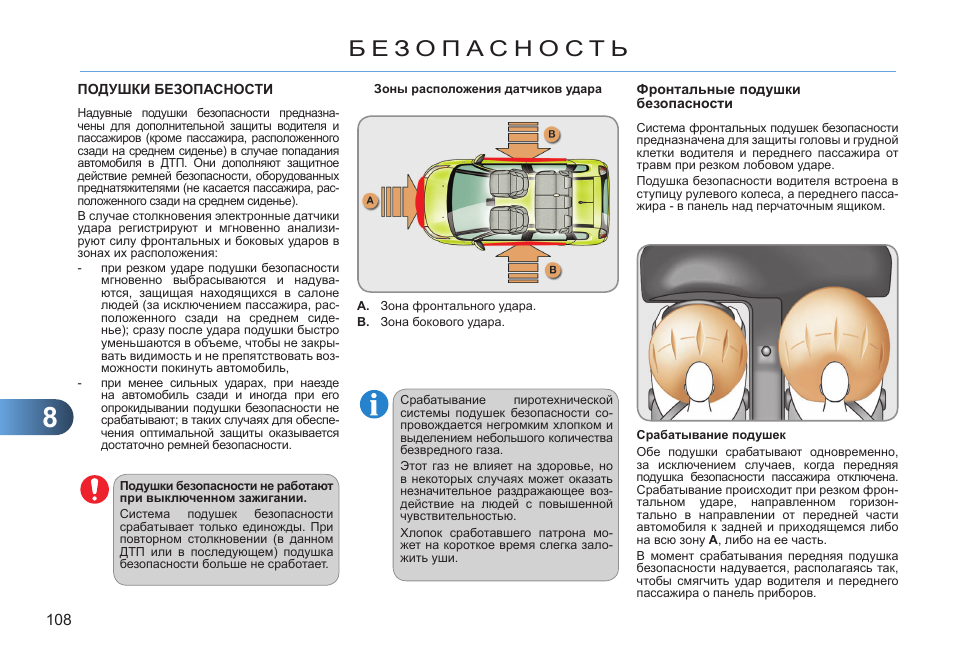

Защита водителя и переднего пассажира за счет срабатывания фронтальных подушек, размещенных, соответственно, в рулевом колесе и на передней панели. Срабатывание происходит за счет сильного фронтального удара. Стандартные фронтальные подушки могут срабатывают исключительно в продольном направлении, поэтому пассажир и водитель должны сидеть прямо, избегая наклонов в стороны

На коленях и в руках не допускается держать посторонние предметы — срабатывание подушек может привести к дополнительным повреждениям из-за собственной неосторожности.

На некоторых новых моделях авто используются т.н. адаптивные фронтальные подушки (3D Inward Side Impact Airbag SIAB)

Подушки этой серии действуют быстро и эффективно, что особенно важно если в момент ДТП люди не были пристегнуты ремнями. «Умная система» безопасности способна фиксировать положение тела человека и активировать подушку в соответствии с направлением удара

Система управления адаптивной подушкой способна распознать, в том числе, положение детского автомобильного кресла с сидящим в нем ребенком.

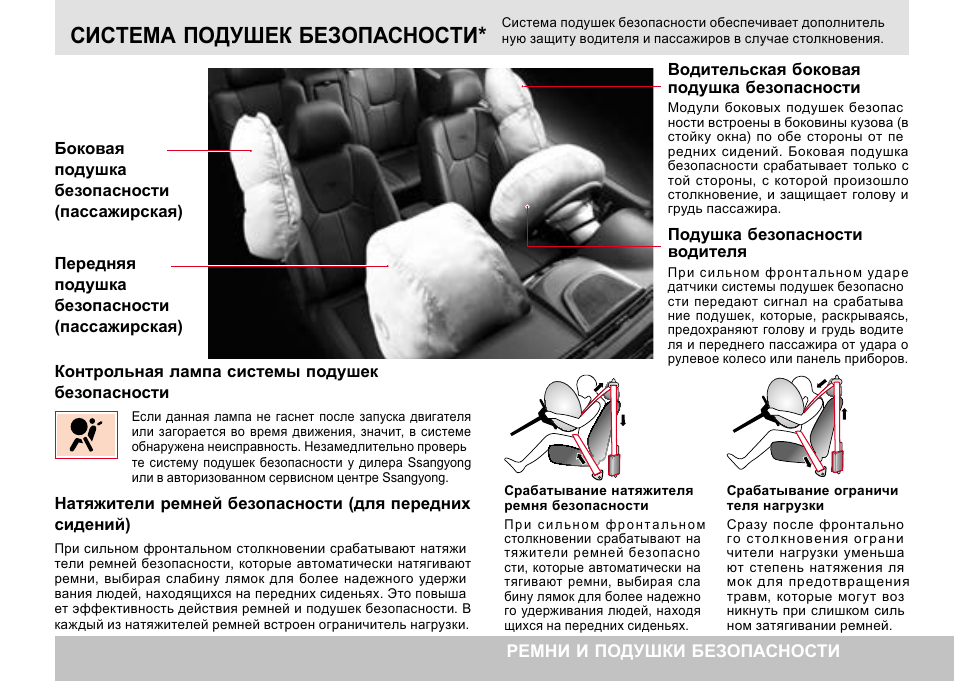

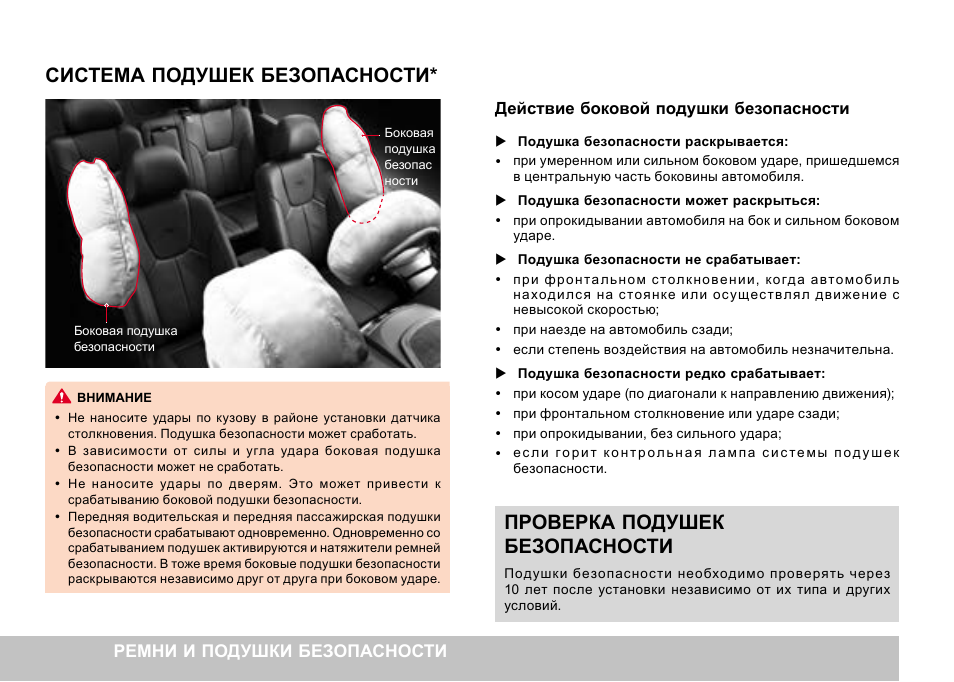

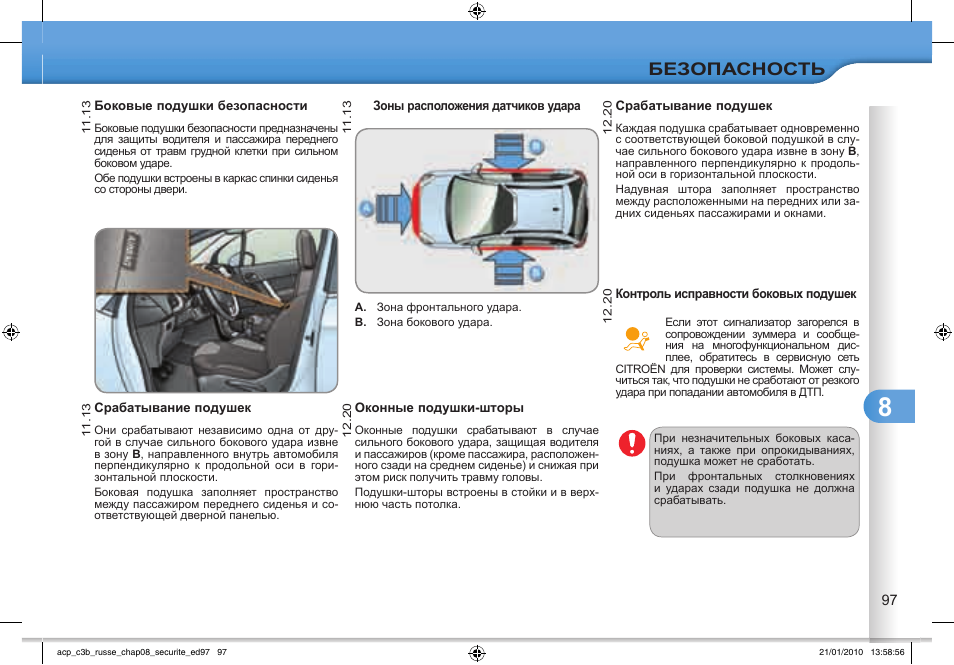

Боковые передние подушки способствуют снижению рисков повреждения плечевого пояса, позвоночника, брюшины и тазобедренной области. Для установки боковых передних подушек предусмотрено место в спинках передних сидений. Двухкамерная конструкция, жесткая снизу и мягкая вверху адаптирована для защиты органов таза и грудной клетки.

Боковые задние подушки безопасности улучшают положение сидящих на заднем ряду сидений, оберегая их плечи, грудную клетку и органы таза при наезде сбоку. Такие подушки устанавливаются в нижней части боковой обшивки салона.

Для боковых шторок безопасности предусмотрены места над оконными проемами и в стойках авто. При срабатывании боковые шторки закрывают окна, позволяя избежать сильного удара по голове и задержать летящие в пассажиров осколки стекла и другие острые предметы. В последнее десятилетие боковыми шторками оснащается большая часть автомобилей нового поколения.

Для установки коленной подушки безопасности выбрана нижняя часть передней панели, обеспечивая возможность уберечь ноги водителя при лобовом столкновении. В автомобилях, оборудованных такими подушками, необходимо отрегулировать водительское кресло так, чтобы расстояние между нижним выступом панели и ногами водителя было не менее 100 мм.

Какое количество подушек безопасности бывает в современных автомобилях


Бюджетные модели, как правило, оснащаются 1-2 подушками, размещенными в передней части автомобиля и рассчитанными для защиты водителя и человека, сидящего сбоку от него. В дорогих моделях авто подушек безопасности может быть:

• четыре — 2 фронтальные и 2 передние боковые;
• шесть — 2 фронтальные, 2 боковые передние, 2 шторки безопасности;
• семь — 2 фронтальные, 2 боковые передние, 2 передние шторки безопасности, 1 коленная подушка безопасности;
• восемь — 2 фронтальные, 2 боковые передние и 2 боковые задние, 2 шторки безопасности;
• девять — 2 фронтальные, 2 боковые передние, 2 боковые задние, 2 шторки безопасности, 1 коленная подушка безопасности для водителя.

Можно ли восстановить подушки безопасности?


Следует также учитывать, что подобное дорожно-транспортное происшествие наверняка повлекло за собой и другие повреждения. В таких случаях для восстановления автомобиля потребуется серьезная помощь, которую вам окажут в современном сервисном центре.

Не теряйте времени — воспользуйтесь услугами профессионалов!

Ремонт или самостоятельно восстановление

Система пассивной безопасности в виде подушек безопасности срабатывает в случае сильного удара автомобиля в лоб или сбоку об иной объект. Вне зависимости от скорости движения, на включение комплекса SRS также влияют угол столкновения, жесткость объекта столкновения и покрытие автомобиля. В итоге сработавшие подушки безопасности разрушают приборную панель транспорта.

По совокупности вышеописанных факторов становится понятным, что ДТП может нанести минимальный урон, а может иметь катастрофические последствия для вашего транспорта. Потому выбор способа ремонта – самостоятельный или профессиональный – будет зависеть от общего количества повреждений.

Восстанавливать торпедо сильно поврежденного транспортного средства лучше будет в автомастерской. Такая услуга по самым скромным подсчетам обойдется от 5 до 10 тыс. руб. в зависимости от региона. На стоимость будет влиять качество выбранных материалов и количество восстановительных работ, а конечная сумма может превышать 25 тыс. руб.

Если же в результате транспортного происшествия автомобиль изнутри не сильно пострадал и вполне стабильно функционирует, а вы имеете достаточно навыков ручного труда и терпения, то можно самостоятельно произвести восстановление торпеды после срабатывания подушек безопасности.

Ремонт торпедо после срабатывания подушки: варианты, особенности, отличия…

При срабатывании подушки происходит разрыв панели, под которой располагается эта подушка. Это неизбежно, здесь, как говорится, неуместно выражение «как жаль салона». В данной ситуации человеческая жизнь важнее не только отделки салона, но и всего авто в целом, каким бы дорогим или любимым он ни был.

Но после аварии, когда вы приходите в себя, возникает другая проблема, что делать с салоном и отделкой? Некоторые просто отправляют авто на свалку, другие продают битый автомобиль. Но есть и те, кто не желает расставаться со своим, пусть даже и битым автомобилем. В последнем случае есть опять же несколько вариантов, можно отдать авто специалистам, которые приведут салон в порядок, можно попробовать что-то чинить самому, но вопрос, как и какими материалами можно выполнить ремонт торпедо после срабатывания подушки?

Проблема в основном кроется в том, что торпедо чаще всего выполнено из мягких и при этом упругих композитных материалов на основе пластика, резины или другого аналогичного. Также бывают авто у которых торпедо уже с завода идет обтянутым кожей. Почему торпедо не сделали металлическим или из какого-то пластика? Дело в том, что основной задачей инженеров при создании отделки салона сделать ее как можно менее травмоопасной, чтобы в случае аварии пассажиры получили минимум повреждений.

Следует отметить, что процесс восстановления подушек предусматривает не только ряд отделочных работ, после того как Airbag «сдетонировал», необходимо произвести определенные корректировки в «мозгах», которые зафиксировали факт ДТП в специальном журнале бортового компьютера.

Можно ли проверить исправность подушек безопасности?

Приобретая подержанное авто, хочется убедиться в исправности пассивных систем безопасности. Часто возникает вопрос, как определить сработала ли подушка безопасности. Здесь нужно сесть за руль авто, завести машину. Если на панели загорается лампочка airbag и сразу гаснет, значит, система работает.

На что обратить внимание:

• если лампочка продолжает мигать;
• лампочка не гаснет;
• сигнал не загорается.

Это свидетельствует о неполадках. Значит, подушки не работают, требуется диагностика, консультация специалиста. Встречаются случаи, когда после срабатывания эйрбэг не меняют, а просто отключают программно, устанавливают крышку обратно.

В этом случае определить их отсутствие можно только благодаря диагностике.

После подключения к бортовой сети, сканирования, специалист может определить срабатывала ли система, проводились ли работы по устранению неполадок, перепрошивке.

История возникновения

Впервые подушки безопасности начали использоваться ещё в 40-х годах ХХ века в самолётах. Однако только спустя несколько десятилетий это устройство было впервые установлено в авто (Ford Taunus). Первая airbag достаточно сильно отличалась от современной, да и эффективность её была ниже. Она очень медленно надувалась, и, как результат, водитель успевал травмироваться. О серийности её производства в таком виде не могло быть и речи. Потому ещё достаточно длительное время идея создания подушки, которая раскрывается за доли секунды после аварии и защищает водителя и пассажиров от увечий, оставалась нереализованной.

Однако с ростом аварийности и травматизма на дорогах производители начали задумываться о необходимости дополнительных разработок и исследований в этой сфере. И уже в 1981 году было запущено серийное производство машин, в базовой комплектации которых была airbag. Однако она работала отдельно от ремней и была призвана их заменить.

А спустя ещё 6 лет — на автомобилях Мерседес-Бенц W126 начали устанавливать системы пассивной защиты, которые работали комплексно: сначала срабатывали ремни, а потом раскрывалась пневмоподушка. Сегодня система пассивной защиты в большинстве авто работает по этому принципу.

Принцип работы

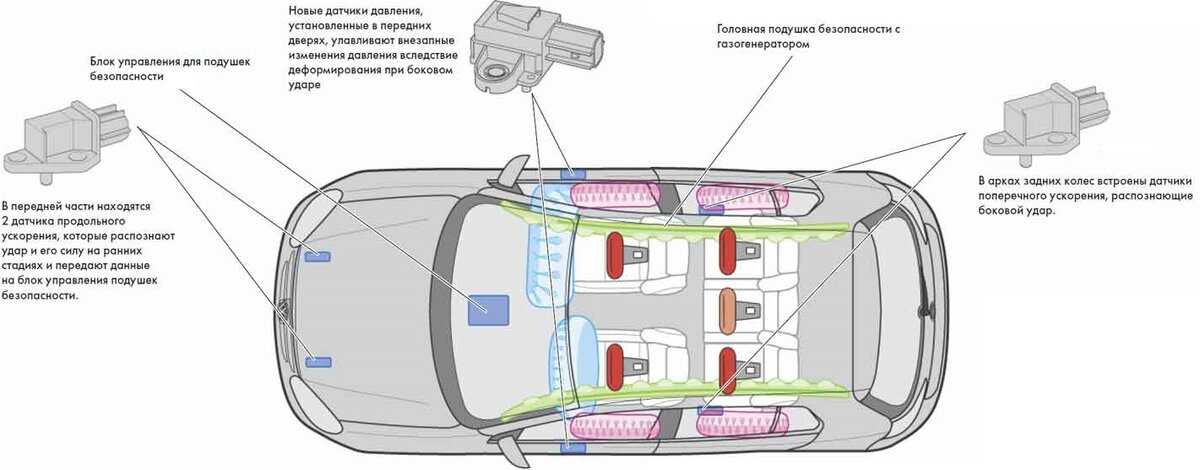

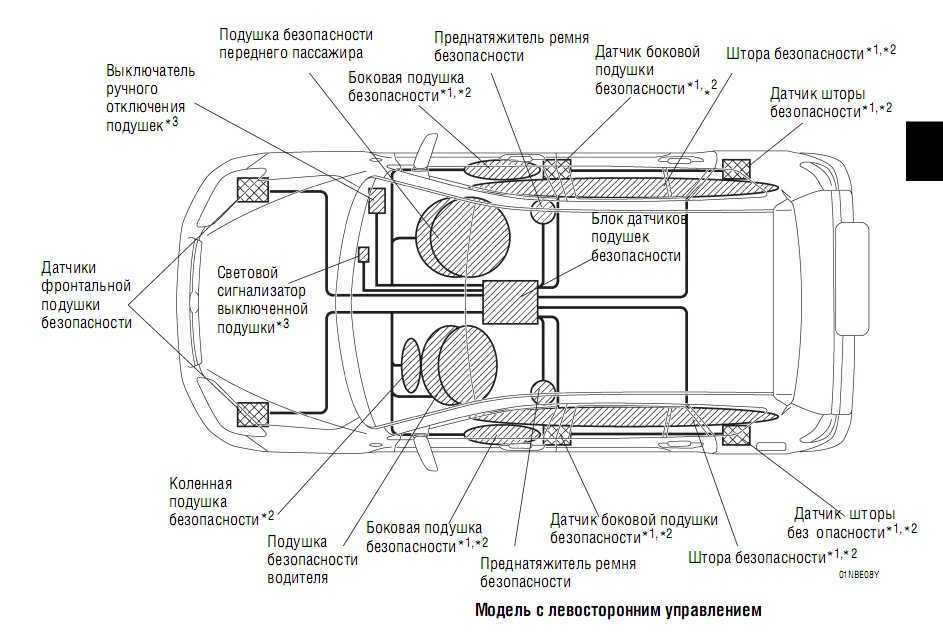

Вот основные элементы системы SRS и принцип их работы:

Подушки безопасности

К сожалению, на сегодняшний день нет нормативных актов, позволяющих установить единые нормы для разработки подушек. Тем не менее разработчики стараются обезопасить жизнь пассажиров, совершенствуя систему. Сама подушка представляет собой оболочку и механизм, подающий наполнение. Шлейф подушки безопасности подключает ее к пиропатрону.

В самых распространенных SRS скорость отклика подушек при лобовом столкновении составляет ок. 0,04-0,05 с, сдувается же по истечении 4-9 с. Такая реакция во многом зависит от самой системы, конструкции автомобильного кузова, расположения некоторых его узлов и материала, из которого выполнены деформируемые зоны. Задачей подушки при столкновении является расправиться раньше, чем она коснется тела человека. В противном случае при выстреле произойдет откидывание пассажира. Это может быть не только травмоопасно, но даже смертельно, поскольку раскрытие оболочки осуществляется со скоростью ок. 300 км/ч.

Ремни безопасности

Чаще всего комплектуются предварительными натяжителями. Это позволяет обеспечить удерживание пассажиров на месте, а в подходящий момент (по истечении примерно 0,03 с), слегка отпуская, обеспечить точное попадание в подушку. Это очень важный момент, поскольку при столкновении автомобиля с неподвижной поверхностью на скорости 50 км/ч происходит надавливание тела на ремень безопасности с силой равной почти трем тоннам. Без ремня же безопасности, при таком столкновении организм человека способен выдержать нагрузку только в 300-400 кг. Поэтому очевидно, что пассажиры, которые не пристегиваются ремнями безопасности, повышают шанс летального исхода во много раз.

Датчики

Отклик датчиков происходит, как правило, на снижение скорости движения автомобиля при столкновении. В среднем порог отклика составляет 15g5. Такой величины можно достичь только при ударе. Это защищает от ложного срабатывания датчика при заносе автомобиля, или же резком торможении.

Блок управления подушками безопасности

Можно сказать, что это центр обработки всей, поступающей от системы, информации. На него возложена процедура анализа силы и длительности сигнала, подаваемого датчиками. Блоком игнорируются определенные всплески сигналов. Для того чтобы сигнал был принят к действию, необходимо преодолеть порог в 0,003 с. Помимо этого, инженерами были разработаны дополнительные блокираторы импульсов.

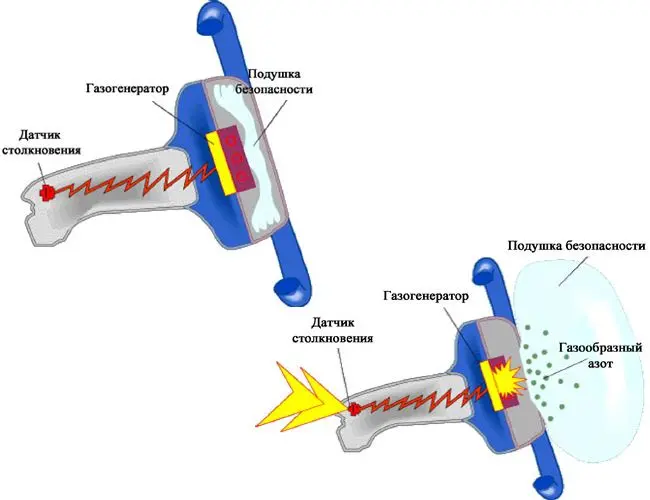

Пиропатрон газогенератора

Расплавляемая проволока или фронт пламени в пределах элемента зажигания (капсюля) приводят в возбуждение газогенераторы надувной подушки без­опасности. В современных конструкциях срабатывание капсюля для зажигания газогенератора происходит от переменного тока с целью предупреждения возникновение короткого замыкания в электрической системе питания постоянного тока автомобиля (неисправности в электропроводке). Для создания переменного тока применяется конденсатор, включенный в конструкцию зарядного капсюля и подсое­диненный последовательно в цепь возбуждения, который заряжается, разряжается или перезаряжается при­близительно с частотой 100 кГц.

В газогенераторе, называемом часто пиропатроном (таблеткой) диаметром 10 см и толщиной 1 см, используются кристаллы твердого топлива, при сгорании которого выделяется газ, заполняющий, а точнее, надувающий подушку. Топливом обычно выступает ядовитый азид натрия (NaN3), 45% массы которого при сгорании превращается в чистый азот, а остальное – в углекислый газ (СО2), окись углерода (СО), воду (Н2О) и твердые частицы. Электрический импульс поджигает пиропатрон или плавит проволоку и кристаллы превращаются в газ. Сигналом для срабатывания пиропатрона служит электрический импульс от датчиков удара (ускорения или давления), поступающих напрямую или через электронный блок.  Хотя процесс сгорания и происходит быстро, он не носит взрывного характера. Сгорание происходит в 3 этапа: поджигание, возгорание для запала и горение рабочего заряда. В очень короткое время система развивает мощность до 60 кВт, но взрыва не происходит. Сгорание топлива и наполнение подушки объемом приблизительно 50…60 л для водителя длится 30…35 мс, подуш­ка безопасности для пассажира объемом приблизительно 100…140 л устанав­ливается в зоне перчаточного отсека и наполняется приблизительно за 50 мс. Это время меньше времени моргания глаза, которое составляет 100 миллисекунд.

Для предотвращения травм от надувания подушки движущей со скоростью 200…300 км/час навстречу грудной клетке, современные подушки надуваются в два этапа: сначала примерно на 70 %, а при соприкосновении с телом полностью, для этого применяются двухступенчатые газогенераторы.

Благодаря радиальному распрямлению воздушного мешка и последовательному воспламенению зарядов в таких газогенераторах существенно снижается нагрузка, которая действует на водителя при аварии. В зависимости от тяжести и вида аварии промежуток между срабатываниями обоих пиропатронов может составлять примерно от 5 мсек. до 50 мсек. Срабатывают всегда оба заряда, для исключения случаев, когда после раскрытия подушки безопасности остается еще один не сработавший пиропатрон.

Ремонт и замена подушек безопасности

Подушки безопасности, установленные в салоне автомобиля, предназначены для защиты пассажиров во время столкновения с другим транспортным средством или иным препятствием. После срабатывания датчиков в сторону пассажира и водителя выстреливают специальные мешки из тонкой нейлоновой ткани, наполненные воздухом. Наличие подушек безопасности в автомобиле – обязательное условие безопасной езды, а их отсутствие либо несвоевременное срабатывание приводит к тяжелым травмам и летальному исходу.

Инструмент сброса подушек безопасности Hyundai

Для считывания кодов, очистки и выключения подсветки подушки безопасности на Hyundai вам потребуется сканер, который может считывать коды модулей подушек безопасности. Представительства Hyundai используют сканер Hyundai GDS, который стоит тысячи долларов.

Хорошей новостью является то, что есть несколько сканеров OBD2, которые могут прийти на помощь. Ниже представлен список сканеров OBD2, которые могут считывать и очищать коды неисправностей на автомобилях Hyundai.

1. Foxwell NT630 Hyundai Airbag SRS Сканер
2. Autel Maxidiag Elite MD802
3. Запустите сканер подушек безопасности Creader

Цена этих сканеров подушек безопасности Hyundai составляет от 100 до 200 долларов.

Аккумулятор разряженного автомобиля

Возможно, индикатор подушки безопасности включился и остался включенным после того, как вы запустили свой Hyundai. Обычно это происходит из-за разряда автомобильного аккумулятора и отсутствия необходимого напряжения для правильной работы модуля подушки безопасности. Если напряжение аккумулятора упадет ниже 9 болтов, загорится индикатор подушки безопасности Hyundai и будет гореть до тех пор, пока вы не очистите коды.

При сканировании модуля подушки безопасности вы получите код неисправности, в котором говорится, что блок управления подушками безопасности обнаружил пониженное напряжение. Вы можете использовать один из упомянутых выше сканеров OBD2, чтобы очистить этот код ошибки. См. . Как отключить подсветку подушки безопасности в моем Hyundai? Обязательно замените старую батарею (или исправьте любые проблемы с генератором). В противном случае контрольная лампа подушки безопасности снова включится.

Сопротивление датчика бокового удара

Датчик боковой подушки безопасности может быть виновником в некоторых случаях. Датчик установлен в центральной стойке или дверной панели. Если датчик бокового удара выходит из строя, его необходимо заменить. Проверьте сопротивление датчика бокового удара. Оно должно составлять от 1,7 до 2,3 Ом. После замены датчика очистите коды неисправностей, как описано в этой статье.

Датчик бокового удара установлен на панели двери.

Высокое сопротивление модуля подушки безопасности

Часто вы можете получить код, в котором указано высокое сопротивление модуля подушки безопасности или разомкнутая цепь. Эти коды неисправностей могут относиться к подушке безопасности водителя, подушке безопасности пассажира, боковой подушке безопасности, шторной подушке безопасности, предварительному натяжителю ремня безопасности и предварительному натяжителю анкера. Если вы получили такой код, первое, что вы должны сделать, это использовать цифровой мультиметр и проверить сопротивление подушки безопасности. Оно должно быть в диапазоне 1,7-2,3 Ом.

Мы часто обнаруживаем, что проблема не в подушке безопасности, а в ее неисправности. Например, если вы получаете разомкнутую цепь подушки безопасности водителя или высокое сопротивление, в большинстве случаев подушка безопасности Hyundai не является проблемой, но проблема может заключаться в часовой пружине.

Датчик пассажирского сиденья/датчик занятости

Под нижней подушкой пассажирского сиденья вашего Hyundai вы найдете датчик веса. Hyundai называет эту систему классификации веса (WCS), и ее основная цель – определить, сидит ли на переднем пассажирском сиденье легкий человек или ребенок.

Эти датчики со временем выходят из строя и часто вызывают срабатывание подсветки подушки безопасности на приборной панели вашего Hyundai. Если код неисправности (также называемый кодом неисправности -DTC) указывает на датчик веса на сиденье пассажира, сначала проверьте провода под сиденьем.

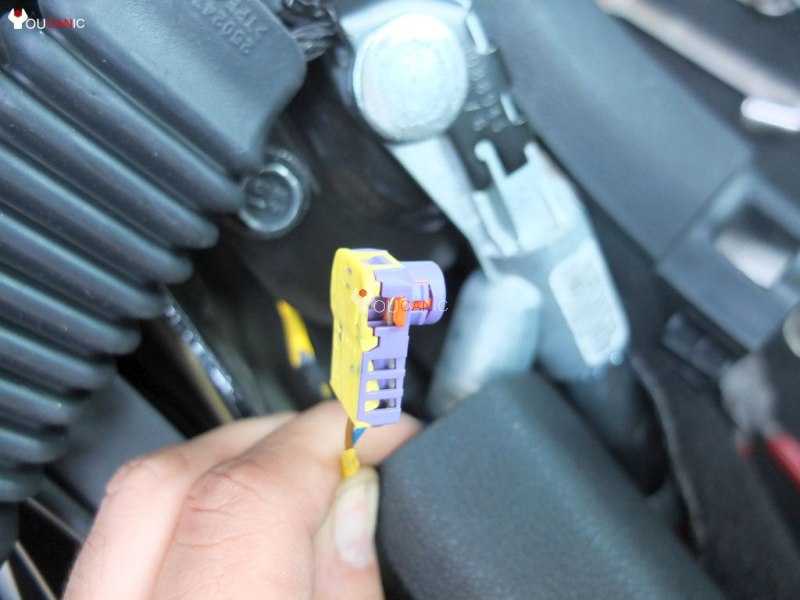

Электрический разъем датчика занятости сиденья часто отсоединяется из-за частого движения сиденья. В некоторых случаях датчики веса необходимо заменить, чтобы решить эту конкретную проблему освещения подушки безопасности Hyundai.

Другие возможные проблемы, которые вызывают свет подушки безопасности Hyundai

• Датчики удара подушек безопасности намокли. Попробуйте очистить коды неисправностей.
• Свет подушки безопасности может также загореться, если вы попали в выбоину. Свободный контакт может вызвать это.
• Часовая пружина неисправна.

Как восстанавливаются подушки безопасности после срабатывания

Задачей подушек безопасности является защита человеческого здоровья и жизни при попадании в ДТП и аварии. В момент столкновения с препятствием срабатывает специальный датчик, который мгновенно активирует подушку.

В итоге между телом водителя, пассажиров авто и рулём, передней панелью возникает смягчающая удар прослойка. Это специальный материал, наполняемый воздухом. На срабатывание уходят доли секунды.

Но подушка или airbag — вещь одноразовая. Это не парашют, который после раскрытия можно сложить обратно и пользоваться ещё множество раз. Поэтому очень актуальным является вопрос о том, как происходит восстановление и что для этого потребуется.
