Двигатель змз 409, подробное описание, причины поломок

Сколько жрет моя новая буханка. Говорят до 20 л. Проверим?

На днях я рассказал, что купил буханку 16-го года , и комментаторы тут же дико возбудились. «Ты чо!» — писали мне они — «да она будет у тебя жрать 20 литров на сотню! Ты что, олигарх?» С другой стороны, более спокойные владельцы «Буханок» и прочих УАЗов говорили что-то про 10-12 литров. В инструкции указывалось то же самое. Лично я ни в чем уверен не был, хотя недавняя моя поездка на 100-150 километров косвенно подтверждала, что потребляет 409-й двигатель, действительно, около 12 литров. И вот сегодня, наконец, я получил более-менее точные ответы на вопросы о расходе.

Началось все с того, что впервые в жизни завладев инжекторной машиной, мне захотелось установить на нее бортовой компьютер. Сами понимаете — технологии будущего, электроника, все дела. Короче, мне очень хотелось по максимуму знать о процессах, происходящих в двигателе и обо всех мелких неисправностях. Тем более, что меня постоянно беспокоил горящий по непонятным мне причинам «чек». Короче, я заказал бортовой компьютер, который вчера, наконец, пришел в пункт выдачи.

Получив устройство, я, конечно, тут же засунул его на штатное место, воткнул кабель в диагностический разъем автомобиля, и… И собственно, все. Никаких мосланий, бокорезов и изолент. Все очень очень просто. Тут же я узнал, что же там за такие ошибки зажигают мне чек, и оказалось, что ничего серьезного там нет: датчик абсолютного давления во впускном коллекторе закидывает маслом из сапуна, и вследствие этого он работает некорректно. В общем, чуть позже я прочитал в интернете, что надо делать: промыл датчик в бензине и сбросил ошибки. Правда, в будущем мне предстоит еще квест по снятию клапанной крышки и очистке штатного маслоотделителя.

Но я отвлекся — вернемся к расходу топлива. Итак, первым делом мне предстояло проехаться по городу. Понятно, что бортовой компьютер требует калибровки под конкретную машину, дабы отображать совсем уж точные данные. Но и без калибровки, я полагаю, погрешности лежат в разумных пределах. При движении по городу с его бесконечными ожиданиями в толпах других машин, мгновенные значения расхода достигали каких-то астрономических величин. И в целом, средний расход составил аж до 24 литров. Ужас.

Далее мы отправились домой и поехали по трассе. Вот тут-то все стало совсем по-другому. Если ехать на 4 передаче 60 км/ч, то мгновенный расход падает до 8-9 литров! Примерно то же самое наблюдается при езде 90 км/ч на 5й передаче.

На подъемах, понятное дело, бензина сгорает до 30 литров на сотню, но на спусках эта величина падает иногда практически до нуля. Доехав до продуктового магазина в одном из соседних с нами поселков, оказалось, что средний расход в таком режиме составил всего 11 литров на 100 километров. Уточню, что заведя двигатель, проехали мы в общей сложности около 40 километров, начав на окраинах города и закончив в пригороде у «Пятерочки». Уверен, что на чистом дальняке, когда ты просто целый день не спеша едешь по дороге, расход упадет вообще до 10 литров, а то и ниже.

Что же, посмотрим теперь, что нам покажет прибор, если мы поедем от «Пятерочки» домой. Это мой ежедневный маршрут до магазина и обратно. Он имеет общую протяженность порядка 7 километров в одну сторону, и чтобы его преодолеть, мне нужно выехать от дома, потом проехать 2 километра неровных грунтовок, и далее, проехать по асфальту еще километров 5. Я думаю, что направление движения здесь значения не имеет.

Ну а что касается усредненных значений по городу, трассе и дачной раздолбанной дороге, то расход за все время сегодняшней поездки —

составил в целом14 литров на сотню км. Вот такие вот я имею результаты на данный момент. Я, конечно, продолжу свои исследования, но уже сейчас я могу сказать, что для дальних поездок «Буханка» подходит очень даже неплохо. Если не торопиться, то издержки в поездке можно свести к минимуму, и они практически не отличаются от показателей карбюраторной легковушки. На той же «Оде» при моих поездках за 160 км в яхт-клуб я точно не меньше. А вот в городе по-прежнему ездить лучше на общественном транспорте. Впрочем, это я твердо знал с тех пор, как вообще впервые начал водить транспорт с двигателем внутреннего сгорания. Короче говоря, «Буханка» мне нравится все больше и больше.

Источник

Характеристики двигателя ЗМЗ-409

Производство	ЗМЗ
Марка двигателя	ЗМЗ-409
Годы выпуска	2001-наши дни
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	94
Диаметр цилиндра, мм	95.5
Степень сжатия	9
Объем двигателя, куб.см	2693
Мощность двигателя, л.с./об.мин	112-143/4400
Крутящий момент, Нм/об.мин	210-230/3900
Топливо	92
Экологические нормы	Евро 3
Вес двигателя, кг	190
Расход топлива, л/100 км — город — трасса — смешан.	— 11.5 —
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 5W-40 10W-30 10W-40 15W-40 20W-40
Сколько масла в двигателе	7
Замена масла проводится, км	7000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км — по данным завода — на практике	150 300+
Тюнинг — потенциал — без потери ресурса	н.д. до 200
Двигатель устанавливался	УАЗ Барс УАЗ Буханка УАЗ Патриот УАЗ Хантер УАЗ Пикап УАЗ Карго УАЗ Симбир

Шестеренный насос

Гидроусилитель руля, рулевого управления. Устройство. Принцип действия. Схема

Шестеренные насосы не имеют приспособления для регулирования подачи взависимости от давления. Поэтому для предохранения смазочной системы от слишком высоких давлений на нагнетательной трубе около насоса устанавливается предохранительный клапан. Клапан открывается при повышении давления в нагнетательной трубе до определенной величины, на которую отрегулирована пружина предохранительного клапана, и перепускает масло, подаваемое насосом, обратно в резервуар или на сторону всасывания.

Шестеренные насосы такой конструкции выпускаются производительностью в диапазоне 6 — 218 см3 / об, со скоростями вращения приводного вала от 1500 ( для больших типоразмеров) до 6000 ( для малых типоразмеров) об / мин. Насосы могут быть использованы в качестве гидродвигателей.

Шестеренные насосы, как правило, имеют постоянную производительность. Полная ( максимальная) производительность насоса, рассчитанная исходя из максимального потребного количества жидкости при работе станка в общем цикле работы используется лишь при ускоренном движении агрегатов станка, которое составляет небольшую часть рабочего цикла.

Шестеренные насосы характеризуются наиболее широким диапазоном устойчивой работы в зависимости от вязкости. Это свойство насосов сделало эффективным их применение на машинах, работающих на открытом воздухе, где в зависимости от времени года и дня температура окружающего воздуха меняется в значительных пределах.

Шестеренный насос и лубрикатор приводятся в действие индивидуальными электродвигателями, питание к которым для большей надежности зачастую подается от разных источников.

Шестеренный насос, редуктор и электродвигатель смонтированы на общей плите. Передача движения осуществляется с помощью упругих муфт.

Шестеренные насосы могут работать с большой частотой вращения до 50 с 1, поэтому они могут быть непосредственно соединены с валом быстроходного двигателя. Они просты по конструкции, надежны в эксплуатации, отличаются небольшими габаритами и низкой стоимостью. Поэтому их широко применяют на практике.

Схема действия шестеренного насоса.

Шестеренный насос ( рис. 60) состоит из пары сцепляющихся между собой шестерен, помещенных в плотно охватывающий их корпус, имеющий каналы со стороны входа в зацепление и выхода из него. Насосы с цилиндрическими шестернями внешнего зацепления наиболее просты и отличаются надежностью в эксплуатации, малыми габаритными размерами и массой, компактностью и другими положительными качествами.

Шестеренные насосы характеризуются наиболее широким диапазоном устойчивой работы в зависимости от вязкости. Это свойство насосов сделало эффективным их применение на машинах, работающих HavOTKpbiTOM воздухе, где в зависимости от времени года и дня температура окружающего воздуха меняется в значительных пределах.

Схема шестеренного насоса.

Шестеренные насосы с внешним зацеплением зубчатых колес широко применяются в приводах станков. Это объясняется простотой их изготовления и эксплуатации, малыми габаритом и массой, сравнительно высоким КПД, достаточной надежностью. Шестеренные насосы изготовляют нерегулируемыми; их применяют, когда требуются сравнительно низкие давления масла. Шестеренный насос ( рис. 15.10) состоит из корпуса 3, в котором с малыми зазорами вращаются ведущее 2 и ведомое / зубчатые колеса. Там, где зубья колес выходят из зацепления, создается разреженная зона В, масло всасывается и переносится впадинами между зубьями в зону Я нагнетания, где зубья входят в зацепление, выталкивают масло из впадин и создают повышенное давление.

Шестеренный насос подает масло ( удельный вес у900 кГ / м3; вязкость v 0 76 см2 / сек) в количестве Q0 8 л / сек из маслосборника в пункты А и В.

График подачи масла насосами типа НУЖ.| Шестеренные насосы типов Ш и ШС.

Шестеренные насосы ( рис. 10) не имеют приспособлений для регулирования давления и производительности.

Двигатель 409 инжектор: характеристики, обслуживание, ремонт

Двигатель ЗМЗ 409 инжектор выпускается Заволжским моторным заводом. Принцип устройства мотора достаточно простой, что делает возможным обслуживания и ремонта своими руками. Предназначены данные силовые агрегаты для установки на автомобили Ульяновского автомобильного завода.

Технические характеристики

Производство ДВС 409 началось в 2011 году по заказу УАЗ. Новый мотор должен был заменить устаревшие силовые агрегаты УМЗ. Обладая высокими техническими характеристиками и простой конструкцией, этот движок стал идеальной заменой.

Установка мотора на автомобили Ульяновского автомобильного завода продолжается по этот день. Рассмотрим, какие транспортные средства УАЗ получили ЗМЗ 409: УАЗ Барс, УАЗ Буханка, УАЗ Патриот, УАЗ Хантер, УАЗ Пикап, УАЗ Карго, УАЗ Симбир.

Рассмотрим, основные технические характеристики двигателя ЗМЗ 409 инжектор:

Наименование	Характеристика
Тип	Рядный
Топливо	Бензин
Система впрыска	Инжектор
Объем	2,7 литра (2693 см. куб)
Мощность	128 лошадиных сил
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	95,5 мм
Расход	13,2 литра на 100 км
Система охлаждения	Жидкостное, принудительное
Порядок работы цилиндров	1-3-4-2

Кроме стандарта Евро 3 существует ряд модификаций, которые стоит рассмотреть:

ЗМЗ 409.10 — основной мотор, соответствует экологическому стандарту Евро-2. Мощность 143 л.с.
ЗМЗ 40904.10 — аналог 409.10 с новой ЦПГ, новые прокладки, ДАД, соответствует экологическому стандарту Евро-3. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с.
ЗМЗ 40911.10 — аналог ЗМЗ 4091.10, ДАД, соответствует экологическому стандарту Евро-4. Используется на буханках УАЗ. Мощность 112 л.с.
ЗМЗ 4092.10 — несерийный мотор. Мощность 160 л.с. Используется на Волгах.

Описание силового агрегата

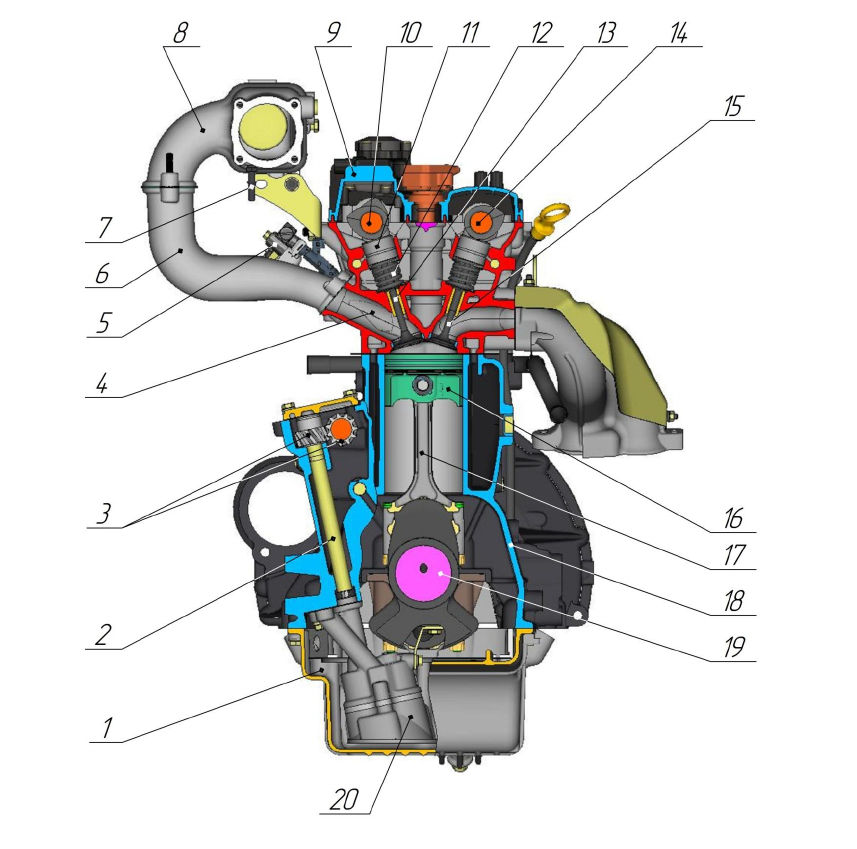

409-й мотор был сконструирован на базе ЗМЗ 406. Высота головок блока у всех движков одинаковая (405, 406, 409). Увеличенный ход коленчатого вала до 94 мм. Новая поршневая группа со смещением в 4 мм. Других изменений новый силовой агрегат не получил.

Обслуживание

Техническое обслуживание движка предполагается после истечения 15 000 км пробега. Так, мотор вмещает в себя 7 литров моторного масла, но при замене потребуется всего 6 л.

Основные масла рекомендованные заводом-изготовителем и автолюбителями является полусинтетика с маркировкой: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.

Карта технического обслуживания ничем не отличается от 406-го, и выглядит примерно так:

1000-2500 км или ТО-0: замена масла и масляного фильтра.
8000-10000 км — ТО-1: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
25000 км — ТО-2: замена масла, масляного фильтра.
40000 км — ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
55000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
70000 км — ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 50000 км пробега — замена цепи ГРМ.

Каждое второе техническое обслуживание требует проверки систем, таких как клапанный механизм, состояние электронного блока управления силовым агрегатом, а также работоспособность датчиков. Регулировка клапанного механизма проводится спустя 50 000 км, или раньше по необходимости.

Неисправности и ремонт

Особых неисправностей или проблем вследствие эксплуатации двигателя замечено не было. На некоторых моделях транспортных средств было замечено, что быстро выходили со строя форсунки. Эта проблема устраняется легко — заменой всех впрыскиваемых элементов. Цепь газораспределительного механизма может прослужить около 200 тыс. км, но бывает такое, что не выхаживает и 100 тыс. км, кому как повезёт.

Капитальный ремонт движка должен производиться спустя 250 000 км пробега, но при правильной эксплуатации и обслуживании, может случиться так, что мотор выдержит и 300 000 км.

Вывод

Двигатель ЗМЗ 409 получился достаточно хорошим и особых проблем не вызывает. Единственным недостатком являются свечи зажигания, устанавливаемые с завода, а в остальном проблем нет. Обслуживание силового агрегата, стандартное для всех моторов производства Заволжского моторного завода.

avtodvigateli.com

лучшее масло, какой ресурс, количество клапанов, мощность, объем, вес

ЗМЗ 409 – инжекторный двигатель на бензине, имеющий 4 цилиндра в рядной компоновке и 16 клапанов. В 409 двигателе система инжектора управляется микропроцессорными электронным блоком. На конвейер данный мотор поставили в 1996-м году. Данный мотор преимущественно устанавливался на новые и современные отечественные автомобили УАЗ и ГАЗ. Все поколение этих силовых установок снабжено нейтрализатором газов и производится полностью в соответствии со стандартами ЕВРО-2.

Модификации ДВС ЗМЗ-409

Базовый мотор 409.10 под стандарт Евро-2 мощностью 143 л.с., со степенью сжатия 9, крутящим моментом 230 Нм. Зажигание модульное с пучком высоковольтных проводов, имеется датчик дроссельной заслонки.
Улучшенная модификация 40904.10 отличается от предыдущего варианта системой зажигания – индивидуальная катушка для каждой свечи, датчик положения дроссельной заслонки (ДПДЗ) здесь отсутствует, вместо него использован дроссельный узел для обеспечения Евро-3. Имеется автоматический натяжитель ремня генератора, который в 409.10 не предусмотрен.

Прибавку в мощности до 30% можно получить, если установить на него турбо-компрессор или газовую турбину. Конечно, иностранные производители уже много лет не делают турбированных двигателей с конструкцией, как у «3M3-409». Имеется ввиду рабочий объём и «прожорливость». По этой причине, отыскать серийную турбину бензиновой направленности, по приемлемой себестоимости и соответствующего типоразмера, непросто. Оптимальным вариантом является турбина «Гарретт TB-25». Модель эта – далеко не новинка, но зато она полностью вписывается во все параметры «3M3-409».

Обслуживание ЗМЗ-409

Базовое требование для поддержания полностью рабочего состояния двигателя – использование качественного топлива и технических жидкостей. От чистоты бензина, качества смазки и охлаждающей жидкости зависит срок жизни двигателя.

Следует регулярно проверять:

уровень моторного масла;
количество охлаждающей жидкости;
состояние натяжения ремней и цепей двигателя;
состояние форсунок. Периодически, при необходимости («троение» мотора и другие проблемы) следует производить их прочистку.

Период проведения некоторых операций по регламенту:

6 месяцев/10000 км – замена моторного масла и масляного фильтра;
20 тыс. км. или 1 год – проверка состояния системы вентиляции картера, свечей, аккумуляторной батареи, цепей ГРМ и ременных приводов навесного оборудования;
1,5 года/30000 км – осмотр выпускного коллектора на прогар, замена топливного и воздушного фильтра;
40 тыс. или 2 года — осмотр шлангов и узлов системы охлаждения, замена жидкости в системе;
90-100 тысяч км. — замена цепи и роликов ГРМ с натяжителями.

Новый двигатель с бОльшим крутящим моментом от УАЗа ждали очень давно. Конечно, ЗМЗ-409 не оказался именно тем двигателем, которого хотелось, но со своими обязанностями он справляется. Хороший крутящий момент, потрясающая ремонтопригодность, надежность, доступность запасных частей — это, безусловно, плюсы двигателя.

Минусами же является недостаточная эластичность при езде по бездорожью, требовательность к качественным ГСМ (теперь нужен 92 бензин и хорошее масло), более сложное и дорогое обслуживание.

409-й более экономичен, более предсказуем и, будучи своевременно обслуживаемым, не требует промежуточных регулировок и подстроек. У него очень хороший потенциал для модернизации, широкая унификация с другими двигателями линейки.

Технические характеристики двигателя ЗМЗ 409

Рассматриваемый двигатель начал сходить с конвейеров Заволжского моторного завода в 1996. Он явился логическим развитием 406 линейки двигательных агрегатов ЗМЗ, предшественником которой, в свою очередь, был двигатель 405. Блок цилиндров от 405 двигателя остался без изменений, модификации подвергся коленвал (установлена модель с увеличенным до 94 мм. ходом), и поршни с 4-миллиметровым смещением. Путем этих манипуляций была получена новая модель двигателя — 409.

В 2003 внедрили новые распредвалы в конструкцию.

Двигатель 409 в снятом виде:

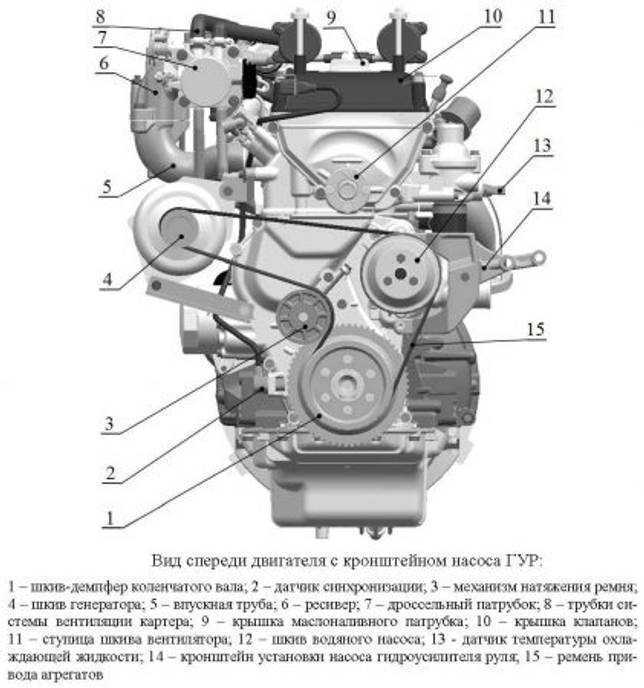

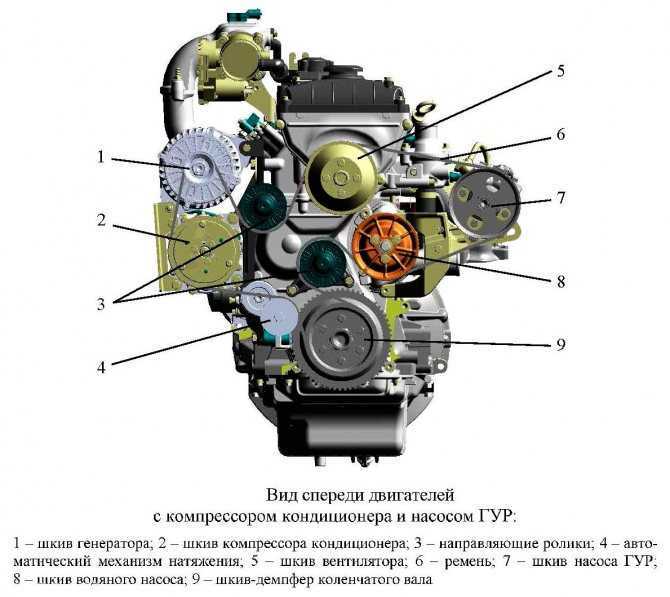

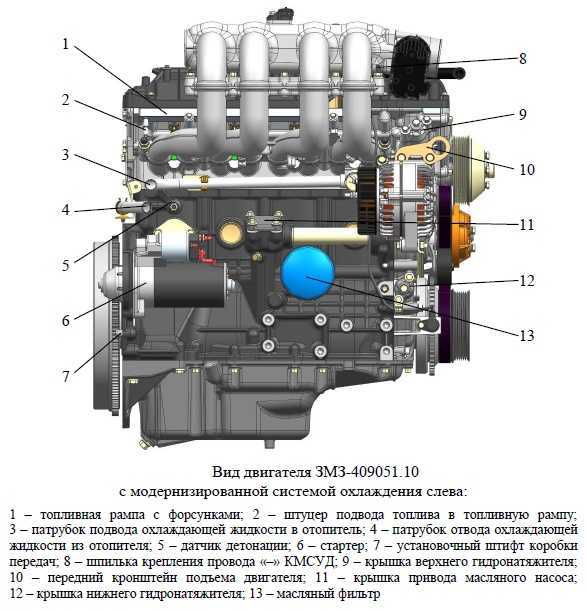

Система охлаждения этого двигателя – жидкостная, закрытого типа, с принудительной циркуляцией. Смазка двигателя осуществляется по комбинированной схеме, с принудительным распрыскиванием моторного масла.

Основные технические характеристики инжекторного двигателя 409 серии:

Объем мотора2.3-2.7 л. в зависимости от модификацииРазвиваемая мощностьДо 143 силНоминальный крутящий моментДо 230 Нм на 3900 оборотахКомпрессия9ТопливоБензин не менее АИ 92Расход в городском режимеОколо 12 литровРасход масла100 грамм на 1000 км.Тип маслаВ зависимости от сезона и модификации, от 5W-30 до 20W-40Объем масла в двигателе7 литров, для замены нужно заливать около 6Вес двигателя190 кг.

Ресурс двигателя производителем заявлен относительно небольшой, всего 150 тыс. километров пробега. Фактически владельцы машин с этими моторами сообщают о нормальной работе двигателей, при своевременном и правильном обслуживании, до 250 тысяч и более.

Обладатели автомобилей с этим двигателем отмечают его несомненные преимущества при езде по бездорожью, а также дешевизну и ремонтопригодность. Но вместе с этим автолюбители жалуются на высокий расход топлива (12 литров – много, по современным меркам) и плохую динамику при езде «на асфальте».

1.1.3. Конструкция двигателя: Система смазки.

Система смазки (рис.9) — комбинированная с подачей масла к трущимся поверхностям под давлением и разбрызгиванием. Система смазки включает: масляный картер 1, масляный насос 2 с приемным патрубком и редукционным клапаном, привод масляного насоса, масляные каналы в блоке, головке цилиндров и коленчатом валу, полнопоточный масляный фильтр 3, стержневой указатель уровня масла 5, крышку маслозаливной горловины 4, датчики давления масла 6 и 7. На указателе уровня масла имеются метки: верхнего уровня —«П» и нижнего уровня —«0». Уровень масла должен находиться между этими метками. Циркуляция масла происходит следующим образом. Насос засасывает масло из картера и по каналу в блоке подводит его к полнопоточному фильтру. После фильтра масло поступает в главную масляную магистраль и через каналы в блоке смазывает коренные подшипники, подшипники промежуточного вала, верхний подшипник валика привода масляного насоса и подводится к гидронатяжителю цепи первой ступени привода распределительных валов. От коренных подшипников масло через внутренние каналы коленчатого вала смазывает шатунные подшипники и от них через отверстия в шатунах смазываются поршневые пальцы. От верхнего подшипника валика привода масляного насоса масло через поперечные сверления и внутреннюю полость валика подается для смазки нижнего подшипника валика и опорной поверхности ведомой шестерни привода. Шестерни привода маслонасоса смазываются струей масла через сверление в главной масляной магистрали. Для охлаждения поршня масло через отверстие в верхней головке шатуна брызгает на днище поршня. Из главной масляной магистрали масло через канал в блоке поступает в головку цилиндров, смазывает опоры распределительных валов и подводится к гидронатяжителю цепи второй ступени привода распределительных валов, к гидротолкателям и к датчикам давления масла. Вытекая из зазоров и стекая в картер в передней части головки цилиндров, масло смазывает цепи, рычаги натяжного устройства и звездочки привода распределительных валов. Контроль за давлением масла осуществляется датчиком давления 6 и указателем на щитке приборов. Кроме того, система снабжена датчиком 7 и сигнализатором аварийного давления масла. Сигнализатор аварийного давления масла загорается при 40. 80 кПа (0,4. 0,8 кгс/см 2 ). Датчики давления ввернуты в штуцер, установленный в масляный канал головки цилиндров.

Рис.9. Схема смазки двигателя: 1 — масляный картер; 2 — масляный насос; 3 — масляный фильтр; 4 — крышка маслозаливной горловины; 5 — указатель уровня масла; 6 — датчик указателя давления масла; 7 — датчик сигнализатора аварийного давления масла.

Масляный насос (рис.10) — шестеренчатого типа, установлен внутри масляного картера и крепится к блоку цилиндров двумя болтами и держателем масляного насоса. Ведущая шестерня 1 неподвижно закреплена на валике 3 с помощью штифта, а ведомая 5 свободно вращается на оси 4, запрессованной в корпусе 2 насоса. Корпус насоса изготовлен из алюминиевого сплава, перегородка 6 — из чугуна, шестерни — из металлокерамики. К корпусу тремя винтами крепится литой из алюминиевого сплава приемный патрубок 7 с сеткой.

Рис.10. Масляный насос: 1 — ведущая шестерня; 2 — корпус; 3 — валик; 4 — ось; 5 — ведомая шестерня; 6 — перегородка; 7 -приемный патрубок с сеткой и редукционным клапаном.

Как правильно выбирать масло для UAZ Patriot

Основной двигатель для данного внедорожника – бензиновый ЗМЗ-409, который является более распространенным, чем импортный дизель объемом 2,2 литра. Но какой бы ни была страна происхождения, котором разработаны эти двигатели, для них следует подбирать только самое качественное масло.

Рассмотрим, какое масло лучше всего подходит для популярного внедорожника, исходя из параметров допуска, стандартов вязкости, а также видов масел, лучших брендов и года выпуска UAZ Patriot.

Год выпуска – 2013

Всесезонное – 10W-50, 15W-40, 5W-40
Зимнее – 0W-40, 5W-50
Летнее – 20W-40, 25W-50

Бензиновые двигатели – SN
Дизельные двигатели CJ
Вид – синтетическое
Лучшие фирмы – Мобил, Кастрол, Шелл, ЗИК, Лукойл, Valvoline, Gt-Oil, Xado

Год выпуска – 2014

Всесезонное – 10W-50, 15W-40, 15W-50
Зимнее – 0W-40, 0W-50
Летнее – 20W-40, 25W-50

Бензиновые моторы – SN
Дизельные моторы – CJ
Вид – синтетическое
Лучшие бренды – Кастрол, Мобил, Шелл, Xado

Год выпуска – 2015

Всесезонное – 10W-50, 15W-40, 15W-50
Зимнее – 0W-40, 0W-50
Летнее – 20W-50, 25W-50

Бензиновые моторы – SN
Дизельные моторы – CJ-4
Вид – синтетическое
Лучшие фирмы – Шелл, Мобил, Кастрол, Xado

Год выпуска – 2016

Всесезонное – 5W-50, 10W-50
Зимнее – 0W-50
Летнее – 15W-50, 20W-50

Бензиновые моторы – SN
Дизельные моторы – CJ-4
Вид – синтетическое
Лучшие фирмы – Шелл, Кастрол, Мобил

Год выпуска – 2017

Всесезонное – 5W-50, 10W-60
Зимнее – 0W-50, 0W-60
Летнее – 15W-50, 15W-60

Бензиновые моторы – SN
Дизельные моторы – CJ-4
Вид – синтетическое
Лучшие фирмы – Шелл, Кастрол, Мобил.

Значения давление масла в автомобилях УАЗ

Силовые установки автомобилей УАЗ оборудованы двумя датчиками давления: контрольным, управляющим стрелочным или цифровым индикатором, и аварийным. Последний подаёт световой сигнал (включает лампочку на панели), если давление смазки уменьшается до 0,4–0,8 кгс/см2.

Аварийный датчик включает сигнальную лампу на контрольной панели, если давление масла уменьшается ниже установленного предела

Даже если мотор полностью исправен, значение давления зависит от условий эксплуатации:

от степени вязкости масла;
от температуры двигателя;
от температуры окружающей среды;
от частоты вращения коленвала (оборотов);
от нагрузки;
от использования радиатора охлаждения масла.

Показания индикатора давления масла обычно находятся в пределах 1–5 кгс/см2 и незначительно отличаются для различных моделей «уазовских» силовых установок.

Таблица: значение давления масла в различных моторах

Смотрите все объявления в архиве

Изготовитель	Модель двигателя	Давление масла (кгс/см2)
Минимальное	Условия	Максимальное	Условия	Рабочее	Условия
Ульяновский моторный завод (УМЗ)	417	0,4	Радиатор включён	5	Холодный мотор	>3.5	холостой ход, 2 тыс. об/мин, 80 °С.
>1.1	холостой ход, 600 об/мин, 80 °С.
2–4	Езда 45 км/ч
>1.5	Езда, жара
4218	1,2	6	Холодный мотор	>3.5	Езда 60 км/ч, без масл. радиатора
>3	Жара
Заволжский моторный завод (ЗМЗ)	409	1	Евро 3, холостой ход, 850 об/мин.	4,6
0,7	Евро 4, холостой ход, 850 об/мин.
4021/4104	0,5	холостой ход, малые обороты.	4,5	Холодный мотор	2–4	Езда 50 км/ч
1	холостой ход, средние обороты.	>1.5	Жара
5143	1.1	холостой ход, 700–800 об/мин. 80 °С.	4.5	1,1–4,5
3	холостой ход, 2 тыс. об/мин, 80 °С.

Уаз патриот система смазки двигателя змз 409

Система смазки двигателя комбинированная: масло подается к трущимся поверхностям деталей под давлением и разбрызгиванием Система смазки состоит из масляного картера, масляного насоса с приемным патрубком и редукционным клапаном, привода масляного насоса, масляных каналов в блоке, головке блока и коленчатом валу, полнопоточного масляного фильтра, указателя уровня масла, крышки маслоналивной горловины, датчиков давления масла.

На указатель уровня масла нанесены метки «П» и «0» соответственно верхнего и нижнего уровней.

Уровень масла должен находиться между этими метками.

Циркуляция масла происходит следующим образом.

Насос засасывает масло из картера и по каналу в блоке подводит его к полнопоточному фильтру.

После фильтра масло поступает в главную масляную магистраль и через каналы в блоке смазывает коренные и шатунные подшипники коленчатого вала, поршневые пальцы, подшипники распределительных валов, промежуточного вала и валика привода масляного насоса, а также винтовые шестерни привода масляного насоса.

От верхнего подшипника валика привода масляного насоса масло через поперечные сверления и внутреннюю полость валика подается для смазки нижнего подшипника валика и опорной поверхности ведомой шестерни привода.

Шестерни привода масляного насоса смазываются струей масла через сверление в главной масляной магистрали.

Для охлаждения поршня масло через отверстие в верхней головке шатуна разбрызгивается на днище поршня.

Из главной масляной магистрали через канал в блоке масло поступает в головку блока цилиндров, смазывает опоры распределительных валов и подводится к гидронатяжителю цепи второй ступени привода распределительных валов, к гидротолкателям и датчикам давления масла.

Вытекая из зазоров и стекая в картер в передней части головки блока цилиндров, масло смазывает цепи, рычаги натяжного устройства и звездочки привода распределительных валов.

Контроль давления масла осуществляется датчиком давления и указателем в комбинации приборов.

Кроме того, система снабжена датчиком и сигнальной лампой аварийного падения давления масла.

Она загорается по достижении давления в системе 40–80 кПа (0,4–0,8 кгс/см 2 ).

Датчики давления ввернуты в штуцер, установленный в масляный канал головки блока цилиндров.

Масляный насос односекционный, шестеренчатого типа установлен внутри масляного картера и приводится от промежуточного вала парой винтовых шестерен.

Корпус насоса и приемный патрубок изготовлены из алюминиевого сплава, перегородка — из чугуна, шестерни — из металлокерамики.

Для охлаждения масла в систему включен масляный радиатор с предохранительным клапаном, а для очистки масла служит полнопоточный масляный фильтр.
