Регулятор холостого хода змз-409 уаз буханка

Блок управления двигателем

Одним из наиболее важных датчиков в системе УАЗа является блок управлением всем двигателем именно в него передают сигналы все датчики установленные в автомобиле. Каждый из датчиков непосредственно связан с блоком. Блок же обрабатывает полученные показание и управляет двигателем. ЭБУ является одним из самых дорогих датчиков установленных в автомобиле.

Признаки неисправности:

Все признаки неисправности ЭБУ схожи с признаками неисправности датчиков. Чаще всего в ЭБУ перегорают ключи управления системой зажигания и, вследствие чего, отказывает один из цилиндров. Такая проблема решается перепайкой ключа.

Что такое высокие обороты двигателя

Вращение двигателя зависит от количества подаваемого воздуха. Воздушная смесь попадает через дроссельную заслонку, затем по впускному коллектору переходит в блок цилиндров. Датчик положения дросселя (ДПДЗ) передаёт данные об угле открытия в ЭБУ. Компьютер просчитывает количество попавшего воздуха и определяет, сколько подать топлива для создания рабочей смеси. Соответственно, большие обороты возникают из-за неправильного расчёта ЭБУ или попадания в двигатель чрезмерного количества воздуха.

При штатной работе двигателя во время запуска и работы без нагрузки, т.е. на холостом ходу, обороты не высокие: до 600 — 1000 в минуту. Показания отображаются на тахометре. Допустимо вращение мотора на высоких, 1100 — 2500 об/мин, «на холодную» в зимнее время в течение 10 секунд. За это время движок разогреет масло и охлаждающую жидкость до рабочей температуры +80℃…+90℃. Работа мотора станет более шумной.

Если стрелка тахометра долго не снижается, нужно искать причину, почему обороты высокие.

https://www.youtube.com/watch?v=nfg_O5KOhsk

Похожая статья Какой двигатель лучше поставить на Газель

Проверка

Чтобы проинспектировать корректность функционирования РХХ ЗМЗ-409, необходимо подключить сканер. При температуре мотора в 80-100 °С, положение РХХ на холостых оборотах обязано варьироваться от 22% до 34%. Все это при условии отключенных потребителей электричества.

В случае заниженного положения РХХ, налицо либо неверно отрегулированный привод дроссельной заслонки, либо сама заслонка приоткрыта. Повышенное значение свидетельствует о недостатке воздуха, поступающего через дроссельный узел, неисправности или же закоксованности регулятора.

Если налицо коды поломки, первым делом необходимо выяснить неисправный компонент. Им может быть:

1. БУ силовым агрегатом;
2. Регулятор холостого хода УАЗ Буханка;
3. Цепь питания РХХ.

Чтобы это сделать, требуется выключить зажигание, отсоединить РХХ, вновь включить зажигание и аннулировать все ошибки, после чего снова их проверить (через 15-20 сек.). При наличии прежних ошибок, стоит искать причину в ЭБУ или проводке. Если же ошибки другие – дело в регуляторе.

В целях проверки активного сопротивления обмотки, нужно выключить зажигание и отсоединить проводку

В норме оно равно 11-13 Ом, не принимая во внимание сопротивление омметра. При меньшем показателе налицо короткое замыкание обмотки РХХ

Инспекция питания на регулятор осуществляется при отсоединенном чехле розетки и активированном зажигании. Требуется проверить напряжение в зоне между массой мотора и выводом «2» РХХ. В исправном состоянии узла оно равно напряжению АКБ. Если оно слишком низкое – причина в обрыве цепи питания.

Источник статьи: http://buhanka-uaz.ru/regulyator-holostogo-hoda-zmz-409-uaz-buhanka-konstruktsiya-naznachenie-neispravnosti

На холостых работает, больше газуешь, глохнет?

На холостых работает, больше газуешь, глохнет?

иван саныч 2 21 ноя 2011, 00:59

Не пойму что случилось, на холостых работает нормально, и заводится вроде тоже, и горячий нормально на холостых. А чуть больше газа даю и начинает глохнуть, фильтр воздушный новый, подскажите в чем может быть дело.

иван саныч 2 Читатель   Возраст: 41Сообщения: 53Зарегистрирован: 04 май 2011, 19:59Откуда: Иркутская область п.Жигалово Авто: УАЗ 31512 Пол: Мужской

На холостых работает, больше газуешь, глохнет?

иван саныч 2 21 ноя 2011, 01:21

Хотел еще спросить, насчет карба. нет ли в продаже какой нибудь жидкости очищающей для него, чтобы удалить все если они есть отложения всякие.

иван саныч 2 Читатель   Возраст: 41Сообщения: 53Зарегистрирован: 04 май 2011, 19:59Откуда: Иркутская область п.Жигалово Авто: УАЗ 31512 Пол: Мужской

На холостых работает, больше газуешь, глохнет?

avt1964 21 ноя 2011, 08:45

Один из вариантов(не истина в последней инстанции).

Подобное было на моём УЖАЗике, где то уже писал про это – выскочила из зацепления тяга вакуум корректора, упёрлась в штырёк.

При повышениии оборотов нет коррекции, двиг глохнет,на холостых нормально.

Подогнул тягу и было мне счастье!

Причину искал 2 дня, всё грешили на карбюратор.

В общем, как вариант- посмотрите зажигание, трамблёр итд.

avt1964 Неисправимый флудер   Возраст: 57Сообщения: 849Зарегистрирован: 13 сен 2010, 22:15Откуда: город Томск АРЗ Авто: Chevrolet Tahoe GMT-400 1500 LT 1998 г.в. 5дв 5,7 л.,VORTEC 4AWD Пол: Мужской

На холостых работает, больше газуешь, глохнет?

витя 23 ноя 2011, 13:31

Просуммирую высказанные мнения.

Вообще то УАЗик – всеядная и неприхотливая “домашняя скотинка”

И если он вдруг вот так вот себя ведёт значит просто нечего “кушать”. Начни с того, что проверь уровень топлива в поплавковой камере. Если там “недостача” – ищи, почему не поступает (запорный клапан в поплавковой камере, фильтр поплавковой камеры, фильтр тонкой очистки, топливный фильтр возле бензобака, топливный насос, ну и кучка экзотических причин не поступления топлива…..).

Если в поплавковой камере – норма, то прочищай карбюратор (отверстия) всяческие.

Наличие “лишнего” воздуха в топливной смеси не должно приводить к таким “катастрофическим” последствиям, как заглохание на любых положениях заслонки кроме закрытой. Явно – горючки не хватает.

витя Рождёный в СССР   Возраст: 55Сообщения: 16679Зарегистрирован: 20 фев 2008, 22:55Откуда: Томск Авто: УАЗ 31512 Пол: Мужской

иван саныч 2 Читатель   Возраст: 41Сообщения: 53Зарегистрирован: 04 май 2011, 19:59Откуда: Иркутская область п.Жигалово Авто: УАЗ 31512 Пол: Мужской

На холостых работает, больше газуешь, глохнет?

иван саныч 2 03 дек 2011, 11:14

Трамлер в порядке, тяга на месте, все работает, но двиг. все так же только на холостых пашет

иван саныч 2 Читатель   Возраст: 41Сообщения: 53Зарегистрирован: 04 май 2011, 19:59Откуда: Иркутская область п.Жигалово Авто: УАЗ 31512 Пол: Мужской

На холостых работает, больше газуешь, глохнет?

eol 08 дек 2011, 20:22

Интересно.тоже с подобным столкнулся.Топливо е.Искричество е. вообще нет пуска .Какчество топлива

eol Читатель   Сообщения: 1Зарегистрирован: 16 ноя 2011, 15:22 Авто: УАЗ 31512-01 Пол: Мужской

На холостых работает, больше газуешь, глохнет?

иван саныч 2 17 янв 2012, 03:51

Сегодня снял карб. врде все нормально, грязи нет, прокладки целы, бензин доходит, завелся- педаль в пол, а такое чуство будто на холостых пашет, что за фигня не пойму! Ведь заводится – и это после 3х месяцев стояния на улице на морозе, а оборотов нет! Подскажите еще где можно в инете взять описание работы карба. К-126,

иван саныч 2 Читатель   Возраст: 41Сообщения: 53Зарегистрирован: 04 май 2011, 19:59Откуда: Иркутская область п.Жигалово Авто: УАЗ 31512 Пол: Мужской

На холостых работает, больше газуешь, глохнет?

иван саныч 2 17 янв 2012, 03:52

Хочу спросить причина нашлась?

иван саныч 2 Читатель   Возраст: 41Сообщения: 53Зарегистрирован: 04 май 2011, 19:59Откуда: Иркутская область п.Жигалово Авто: УАЗ 31512 Пол: Мужской

Вернуться в Двигатель и трансмиссия

Двигатель ЗМЗ 409 Евро 4: описание, характеристики, конструкция, обслуживание, ремонт

Артикул: # 406.1147051-02. Наименование: Регулятор холостого хода дв.4213, 409 УАЗ, 406 ГАЗ (РХХ-60)** “УАЗ” ОРИГИНАЛ / # 406.1147051-02. Товар в наличии, доставка по всей России..

1. Особенности
2. Описание
3. Архив объявлений
4. Архив объявлений
5. Устройство регулятора холостого хода
6. Назначение
7. Описание обслуживания
8. ДТП в России
9. Признаки поломки
10. Замена датчика
11. Проверка
12. УАЗ-Патриот: Капля литр бережет
13. На большинстве автомобилей «УАЗ-Патриот» установлены двигатели ЗМЗ-409. Как их диагностировать, разбирался Геннадий Емелькин.
14. УАЗ > Patriot
15. УАЗ-Патриот
16. УАЗ-Патриот

Особенности

Регулятор холостого хода УАЗ Буханка – это 2-обмоточный поворотный соленоид с проходным отверстием щелевого типа, причем его сечение меняется в зависимости от команд ЭБУ. Сам РХХ выполнен в форме цилиндра с парой штуцеров – впускным и выпускным, последний повернут на 90°. Внутри корпуса располагаемся 2-обмоточный электромотор, клапан, а также вилки соединителя.

От ресивера до выходного штуцера и от бокового штуцера дроссельного механизма до входного штуцера идут шланги, для фиксации коих использованы хомуты. Что касается подключения РХХ к проводке, то оно осуществляется 3-контактной розеткой.

Описание

Регулятор холостого хода дв.4213, 409 УАЗ, 406 ГАЗ (РХХ-60)** “УАЗ” ОРИГИНАЛ / # 406.1147051-02

• артикул # 406.1147051-02;
• есть в наличии и доступен для покупки;
• цена по состоянию на 28.05.21 — 2 999 рублей;
• доставка осуществляется по всей России.

Оформите заказ на данный товар онлайн прямо сейчас!

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

нет сообщений на этот товар

Устройство регулятора холостого хода

Регулятор холостого хода, РХХ-60, состоит из следующих деталей, представленных вверху на рисунке:

• Штекерная колодка – 1;
• Уплотнительное кольцо – 2;
• Шайба крепления – 3;
• Фланец крепления оси якоря – 4;
• Обмотка якоря – 5;
• Поворотный стакан – 6;
• Магнит – 7;
• Корпус – 8;
• Якорь неподвижный – 9;
• Ось якоря – 10;
• Магнитопровод – 11;
• Стопорное кольцо подшипника – 12;
• Шариковый подшипник – 13;
• Уплотнение подшипника- 14;
• Патрубок входной – 15;
• Поворотная заслонка – 16;
• Упор – 17;
• Роликовый подшипник – 18;
• Вал заслонки – 19;
• Патрубок выходной – 20;
• Буквой х обозначено неразъемное соединение

Назначение

Основные функции РХХ ЗМЗ-409:

1. Запуск и прогрев силового агрегата на ХО;
2. Поддержание min ХО;
3. Контроль циклового наполнения воздуха при условии частичных нагрузок;
4. Демпфирование потока воздуха при резком изменении положения дроссельной заслонки.

При закрытой дроссельной заслонке, воздух подается в задроссельное пространство через байпасный канал. В процессе взаимодействия статора и ротора, происходит поворот ротора на определенный угол, что изменяет сечение байпасного канала.

Полное открытие РХХ равно 240 шагам и актуально в момент запуска мотора. При условии принудительного ХХ регулятор полностью закрыт. На ХХ при прогретом силовом агрегате регулятор открыт на 35-45%.

Описание обслуживания

Техническое обслуживание движка предполагается после истечения 15 000 км пробега. Так, мотор вмещает в себя 7 литров моторного масла, но при замене потребуется всего 6 л. Основные масла рекомендованные заводом-изготовителем и автолюбителями является полусинтетика с маркировкой: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.

Карта технического обслуживания ничем не отличается от 409-го, и выглядит примерно так:

1. 1000-2500 км или ТО-0: замена масла и масляного фильтра.
2. 8000-10000 км — ТО-1: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
3. 25000 км — ТО-2: замена масла, масляного фильтра.
4. 40000 км — ТО-3: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
5. 55000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
6. 70000 км — ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 50000 км пробега — замена цепи ГРМ.

Каждое второе техническое обслуживание требует проверки систем, таких как клапанный механизм, состояние электронного блока управления силовым агрегатом, а также работоспособность датчиков. Регулировка клапанного механизма проводится спустя 50 000 км, или раньше по необходимости.

Зачастую к 70 000 выходят со строя гидрокомпенсаторы, которые нужно менять все вместе, поскольку неизвестно, когда со строя выйдут работоспособные. Смена прокладки клапанной крышки выполняется каждые 40 000 км пробега или при образовании течи из-под неё.

Назначение

Основные функции РХХ ЗМЗ-409:

1. Запуск и прогрев силового агрегата на ХО;
2. Поддержание min ХО;
3. Контроль циклового наполнения воздуха при условии частичных нагрузок;
4. Демпфирование потока воздуха при резком изменении положения дроссельной заслонки.

При закрытой дроссельной заслонке, воздух подается в задроссельное пространство через байпасный канал. В процессе взаимодействия статора и ротора, происходит поворот ротора на определенный угол, что изменяет сечение байпасного канала.

Полное открытие РХХ равно 240 шагам и актуально в момент запуска мотора. При условии принудительного ХХ регулятор полностью закрыт. На ХХ при прогретом силовом агрегате регулятор открыт на 35-45%.

Что представляет собой разъем

Есть 3 варианта расположения разъема.

Внешне деталь напоминает порт, имеющий несколько десятков небольших отверстий. К нему подключается специальный провод, другой конец которого подсоединяется к компьютеру.

Обращают внимание не только на саму розетку, но и на кабель. Он должен быть совместим с автомобилем марки УАЗ

Средняя цена изделия — 4 тыс. руб.

Диагностические порты различаются строением, поэтому шнур подбирают с учетом модели и года выпуска транспортного средства. Владелец должен следить за состоянием розетки. Порт, имеющий механические повреждения и признаки загрязнения, не позволит подключиться к ноутбуку.

Проверка

Чтобы проинспектировать корректность функционирования РХХ ЗМЗ-409, необходимо подключить сканер. При температуре мотора в 80-100 °С, положение РХХ на холостых оборотах обязано варьироваться от 22% до 34%. Все это при условии отключенных потребителей электричества.

В случае заниженного положения РХХ, налицо либо неверно отрегулированный привод дроссельной заслонки, либо сама заслонка приоткрыта. Повышенное значение свидетельствует о недостатке воздуха, поступающего через дроссельный узел, неисправности или же закоксованности регулятора.

Если налицо коды поломки, первым делом необходимо выяснить неисправный компонент. Им может быть:

Чтобы это сделать, требуется выключить зажигание, отсоединить РХХ, вновь включить зажигание и аннулировать все ошибки, после чего снова их проверить (через 15-20 сек.). При наличии прежних ошибок, стоит искать причину в ЭБУ или проводке. Если же ошибки другие – дело в регуляторе.

В целях проверки активного сопротивления обмотки, нужно выключить зажигание и отсоединить проводку

В норме оно равно 11-13 Ом, не принимая во внимание сопротивление омметра. При меньшем показателе налицо короткое замыкание обмотки РХХ

Инспекция питания на регулятор осуществляется при отсоединенном чехле розетки и активированном зажигании. Требуется проверить напряжение в зоне между массой мотора и выводом «2» РХХ. В исправном состоянии узла оно равно напряжению АКБ. Если оно слишком низкое – причина в обрыве цепи питания.

Источник

Проверка и замена регулятора холостого хода УАЗ Патриот

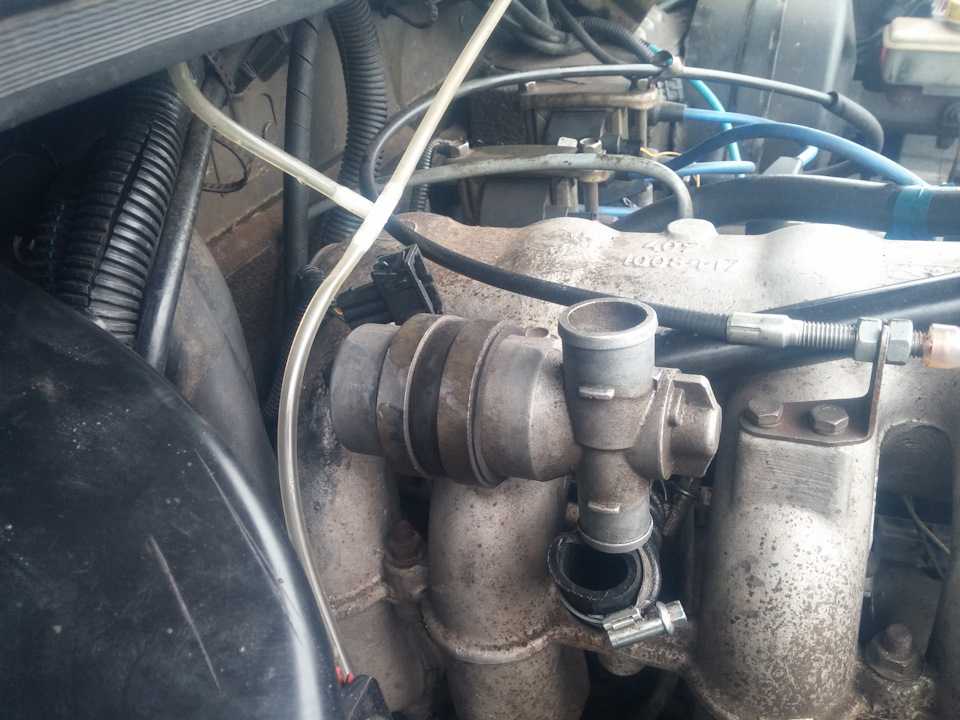

Регулятор установлен на ресивере системы впуска воздуха

Он представляет собой клапан с электроприводом, регулирующий подачу воздуха во впускную систему в обход дроссельной заслонки, что обеспечивает поддержание заданных оборотов холостого хода на различных режимах работы двигателя (пуск, прогрев, торможение двигателем, появление дополнительной нагрузки от навесного оборудования)

По сути – это регулятор холостого хода.

При отказе регулятора или неисправности в его цепи блок управления включит лампу сигнализатора КМСУД, а в память запишет соответствующий код неисправности.

С неисправным регулятором двигатель на холостом ходу может глохнуть после пуска и работать на повышенных оборотах.

Если из-за механических повреждений или загрязнения поворотная заслонка станет заедать, то двигатель будет нестабильно работать на холостом ходу.

Снятие регулятора добавочного воздуха

Отверткой ослабляем хомут крепления шланга подвода воздуха

Снимаем шланг подвода воздуха.

Отверткой ослабляем хомут нижнего шланга.

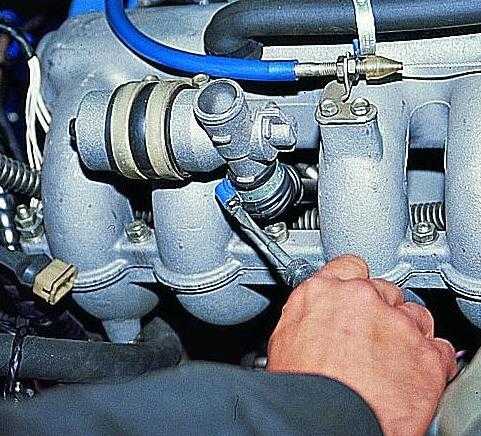

Ключом на 10 отворачиваем два болта крепления регулятора к ресиверу впускной системы.

Снимаем регулятор в сборе с кронштейном, вынув нижний патрубок регулятора из шланга.

Снимаем с регулятора стальной хомут и резиновую трубку.

Устанавливаем регулятор в обратной последовательности.

При монтаже ориентируемся по диаметру патрубков регулятора – подводящий больше и должен располагаться сверху.

Проверка регулятора добавочного воздуха

Выключаем зажигание и снимаем минусовую клемму с аккумуляторной батареи.

Шилом или тонкой отверткой отщелкиваем зажим колодки и отсоединяем разъем регулятора.

Омметром измеряем сопротивление двух обмоток регулятора, для чего подсоединяем один щуп прибора к центральному выводу, а другой – поочередно к крайним.

У исправного регулятора сопротивление каждой обмотки должно находиться в пределах 10–14 Ом.

Сняв регулятор с двигателя, надеваем на центральный вывод обрезок полихлорвиниловой трубки и вставляем в нее конец оголенного провода.

Соединяем центральный вывод с плюсом аккумуляторной батареи, минус – поочередно с крайними.

В одном случае заслонка должна полностью открыться, в другом – закрыться.

Если этого не происходит, слегка потрясите регулятор, чтобы убедиться, что заслонка не заедает.

Уаз 409 двигатель плавают обороты

Весной столкнулся с проблемой — начали плавать обороты при запуске. Спустя пару недель, ситуация ухудшилась — обороты ХХ стали самопроизвольны доходить до 2000, а спустя еще пару дней, машин начал глохнуть сразу после запуска. Помогала только выжатая педаль газули, с ней Патрик недовольно и ворча стартовал, обороты ХХ плавали, выстрелы в глушитель. Особенно моросил во время дождя и при перепадах температур.

Полез под капот искать откуда идет подсос воздуха…

Осмотрев все трубки, заметил, что все шланги идущие от и на РХХ потрескались, ссохлись, и похоже не создавали должную герметичность системы. Решил поменять на заводские! Цена в наших магазинах (у АТП) — 120 рублей за комплект: два шланга на и от РХХ и один на вентиляцию картерных (?) газов. За одним решил промыть сам РХХ и дроссельную заслонку, для чего купил промывку для инжектора/карбюратора за 350 деревянных в автозапчастях, на перекрестке Радищева/Ленина.

Самое не приятное — шланг вентиляции КГ не подошел! Оказался слишком коротким, а гофра от РХХ к коллектору оказалась рваная с завода! Эх, делать нечего, пришлось брать второй комплект в другом магазине (Экспресс УАЗ)… Трубки все подошли идеально, никаких повреждений не было! Но сразу занялся поиском тюнинга — силиконовых трубок РХХ, (более выносливых, чем штатная нерезиновая резина) которых, как оказалось, днем с огнем не сыщешь…

Промыл чисткой инжектора РХХ — грязищи в нем было чуть больше, чем дохрена, даже заслонка двигалась с усилием… Дроссельная заслонка так же была вся в масле и грязи, так же пропшикал ее очисткой.

РХХ прикрутил на длинные болты, подняв чуть выше его установочной площадки, для того, что бы не так сильно перегибалась гофра, идущая от него на коллектор. За одним заменил все закисшие хомуты…

Собрал, пошел стартовать… — запустился с пол тычка!

Для прогретого двигателя ЗМЗ-409 неустойчивость и неравномерность его работы на холостом ходу может выражаться и проявляться в следующем его поведении : пониженные или повышенные обороты, подергивания, плавающие обороты, провалы частоты вращения коленвала при которых двигатель глохнет при трогании с места или при торможении.

Минимальные обороты холостого для двигателя ЗМЗ-409 должны находиться в пределах 825 ± 25 оборотов в минуту при температуре охлаждающей жидкости выше 75 градусов Цельсия.

Пониженные обороты холостого хода двигателя ЗМЗ-409.

Часто связаны с переобеднением топливоподачи на холостом ходу. Для ЭБУ Микас 7.2 двигателя без антитоксичных систем проблема устраняется регулировкой и сохранением значения СО на холостом ходу в долговременной памяти контроллера с помощью специального сканер-тестера, путем изменения коэффициента RCOD. Типовой параметр RCOD — 0.8± 0,20. Если значение коэффициента понижено, то причины скорее всего связаны с завышенной подачей топлива и воздуха. Если значение коэффициента повышено, причины вероятно связаны с заниженной подачей топлива и воздуха.

В первые минуты после пуска, пониженная частота холостого хода двигателя с антитоксичными системами, при условии отсутствии явных кодов неисправностей, может быть обусловлена подсосом неучтенного воздуха или нарушением калибровки канала датчика массового расхода воздуха, когда датчик кислорода еще не вступил в работу.

Повышенная частота холостого хода двигателя ЗМЗ-409.

Чаще всего возникает из-за подсоса дополнительного воздуха поступающего через неплотно прикрытый дроссель или через неправильно позиционированную дроссельную заслонку, для системы Е-газа с электронной педалью газа.

В последнем случае из-за технологического смещения начального положения электронной педали газа, что могло произойти например в следствии ее деформации или при неправильной установке на кузове, такое ее положение будет идентифицировано электронным блоком управления как частично нажатое, а не холостой ход.

Ремонт двигателя змз 409

Подробности Создано: 03.02.2014 09:28

Двигатель ЗМЗ 409 представляет собой четырехцилиндровый верхнеклапанный силовой агрегат с жидкостным охлаждением. Мотор создан для использования на автомобилях с повышенным уровнем проходимости. В нем применяется конструкция газораспределительного механизма, форсунки, коленчатый вал из прочного чугуна, клапаны обработаны специальным износостойким и антифрикционным покрытием. Практически любая деталь в силу тех или иных обстоятельств может выйти из строя, из-за чего потребуется ремонт двигателя змз 409.

Блок цилиндров создан при использовании высокопрочного серого чугуна. Каналы для жидкости, охлаждающей систему, расположены прямо между цилиндрами, которые в свою очередь расточены прямо в теле блока. Нередко именно эти компонента двигателя ломаются из-за активной эксплуатации транспортного средства.

Прежде, чем делать ремонт двигателя змз 409, необходимо провести диагностические работы. Для этого используется специальное современное оборудование. В помещении, где будет производиться ремонт, желательно должен находиться гидроподъемник для удобного снятия и обратной установки двигателя. Очень важная действительно качественная диагностика мотора, потому что только лишь при помощи нее можно выявить все дефекты и устранить их на должном уровне.

Эта модель двигателя является довольно высокооборотный и рассчитана на использование масла должного качества. Он является простым в устройстве, а также обслуживании, неприхотлив. Он может выдерживать существенные перегрузки. Благодаря несложному устройству мотора его ремонт может быть сделан в условиях обыкновенной мастерской, если, конечно же, выдержать все требования со стороны завода-производителя. Простота и надежность силовой установки очень гармонично сочетаются, что обеспечивает относительную доступность ремонтных работ.

Разборку двигателя ЗМЗ 409 необходимо осуществлять максимально аккуратно и внимательно. Все детали, которые были сняты с него, нужно отмыть и разложить по отдельности, а никак не сваливать в одну кучу. И разборку, и сборку можно сделать и самостоятельно, а можно отдать это дело профессионалам. Тут необходимо отталкиваться непосредственно от уровня сложности поломки.

Для того чтобы снять мотор с автомобиля, его нужно установить на эстакаду или же специальную смотровую яму. Для начала необходимо закрыть поверхность крыльев спереди при помощи фартуков из мешковины для обеспечения сохранности авто. Затем отключается и снимается аккумулятор, капот, сливается охлаждающая жидкость из системы мотора. После этого нужно слить из него масло. Необходимо отсоединить разъемы, а также клеммы от датчиков, указателей давления, температуры жидкости для охлаждения. Нужно отсоединить все провода от стартера, генератора и т.д. В общей сложности придется отсоединить большое количество шлангов и проводов для того чтобы освободить двигатель и приступить к ремонтным работам. Они могут заключаться в замене одной или двух деталей, а могут потребовать намного более серьезного подхода. В этом случае реальный масштаб работ может показать только диагностика.

• Назад
• Вперёд

Перебои в работе двигателя Уаз Хантер 31516

Диагностика состояния двигателя по внешнему виду свечей зажигания При перебоях двигатель неровно работает на холостом ходу, не развивает достаточной мощности, повышенно расходует бензин. Перебои, как правило, объясняются неисправностью форсунок или электробензонасоса (подробнее см. «Система управления двигателем»), неисправностью свечи зажигания одного из цилиндров, подсосом воздуха в один из цилиндров. Нужно найти неисправность и по возможности устранить ее.

1. Пустите двигатель и оставьте его работать на холостом ходу. Подойдите к выхлопной трубе и прислушайтесь к звуку выхлопа. Звук должен быть ровным, «мягким», одного тона. Хлопки из трубы через регулярные промежутки времени свидетельствуют о том, что один цилиндр не работает из-за выхода из строя свечи, отсутствия искры на ней, отказе форсунки, о сильном подсосе воздуха в один цилиндр или значительном снижении компрессии в нем. Хлопки через нерегулярные промежутки времени возникают по причине загрязнения распылителей форсунок, сильного износа или загрязнения свечей зажигания. Если хлопки происходят через неравные промежутки времени, можно попробовать самостоятельно заменить весь комплект свечей независимо от пробега и внешнего вида, однако лучше это делать после обращения на автосервис для диагностики и ремонта системы управления двигателем.

2. Если хлопки регулярны, остановите двигатель и откройте капот. Проверьте состояние проводов системы зажигания. Изоляция высоковольтных проводов не должна быть повреждена, а наконечники проводов не должны быть окислены. Если обнаружены повреждения проводов, замените неисправный провод.

3. Снимите наконечники высоковольтных проводов и выверните свечи свечным ключом. Внимательно осмотрите свечи и сравните их внешний вид с приведенными далее фотографиями. Зазор между электродами свечи должен быть 0,70–0,85 мм. Если свеча черная и влажная, ее можно выбросить.

4. Если все свечи выглядят исправными, установите их на место и подсоедините высоковольтные провода. Порядок работы цилиндров 1–3–4–2, нумерация цилиндров (1, 2, 3, 4-й) ведется от шкива коленчатого вала двигателя.

5. Возьмите запасную свечу. Любым способом зафиксируйте ее на двигателе.

ПредупреждениеНе фиксируйте свечу на маслоналивной горловине, маслоизмерительном щупе, топливных шлангах.

Надежный контакт корпуса или резьбовой части свечи с «массой» необязателен, но желателен. Подсоедините высоковольтный провод с 1-го цилиндра к запасной свече. Пустите двигатель. Если перебои двигателя не усилились, замените свечу в 1-м цилиндре заведомо исправной. Наденьте высоковольтный провод и пустите двигатель. Если перебои усилились, последовательно повторяйте процедуру п. 5 со всеми цилиндрами, чтобы выявить неисправную свечу.

Если в результате принятых мер перебои двигателя не устранены, обратитесь в автосервис для диагностики системы зажигания на стенде или для диагностики двигателя — замера компрессии. Нормальная компрессия — более 1,1 МПа (11 кгс/см 2), разница более 0,1 МПа (1 кгс/см 2) в одном цилиндре свидетельствует о необходимости ремонта двигателя.

6. Для устранения подсоса воздуха подтяните все гайки крепления впускной трубы и выпускного коллектора или замените прокладки. Если эта мера не дает результата, снимите шланг, соединяющий вакуумный усилитель тормозов с двигателем, надежно заглушите его и пустите двигатель.
