Особенности регулировки сдвижной и боковой двери на газели

Как снять панель ГАЗель Бизнес

Для того чтобы произвести демонтаж панели ГАЗель Бизнес, нужно разобрать эту панель. Для этого снимите старый щиток, отсоедините рулевое колесо специальным инструментом, открутите шурупы декоративной накладки и болты крепления.

При некоторых поломках демонтируют не только приборную панель, но и торпеду

К снятию комплекта относятся с осторожностью, чтобы не возникло конфликта с электроникой

Открепляют торпеду так:

• после извлечения щитка отключают внутреннее освещение, задние противотуманные фары, электрический корректор фар;
• откручивают торс воздушной заслонки, отсоединяют от карбюратора;
• отключают аварийную сигнализацию, прикуриватель;
• отвинчивают крепления в количестве 10 штук и отсоединяют от дефлекторов шланги воздуховода;
• убирают заслонку от карбюратора;
• отключают воздуховоды;
• снимают торпеду.

Установка осуществляется в обратной последовательности.

Устройство и инструменты для работы

Регулировка передних дверей Газель показана после их установки. Чтобы выполнить все правильно, следует изучить принцип работы полотна. У большинства Газелей установлена сдвижная дверь, рассмотрим подробнее устройство конструкции:

• створка открывается в сторону, параллельно кузову;
• выезжать помогают специальные крепления;
• за счет фиксаторов, подшипников и ходовой ленте движение происходит плавное;
• во время закрывания полотно надежно фиксирует замыкающее устройство;
• подвижные ручки позволяют открывать дверь изнутри или снаружи, если створка не закрыта на замок.

Для самостоятельного ремонта понадобится ключ №6, 14, 17.

Как открыть дверь газели если заклинил замок

Случилась у меня неприятность. Отломился палец толкатель от наружней рукоятки открывания водительской двери, а в связи с тем, что я порой просто конченый идиот, то по привычке выйдя из машины и оставив ключи в замке я захлопнул дверь. Вот забавно, Дверь на замок не заперта, но в машину не попасть. Запасной комплект ключей дома, так что пассажирская дверь отпадает. Думал как открыть, решение пришло само собой, вот пишу, вдруг кому, не дай Бог, пригодится.

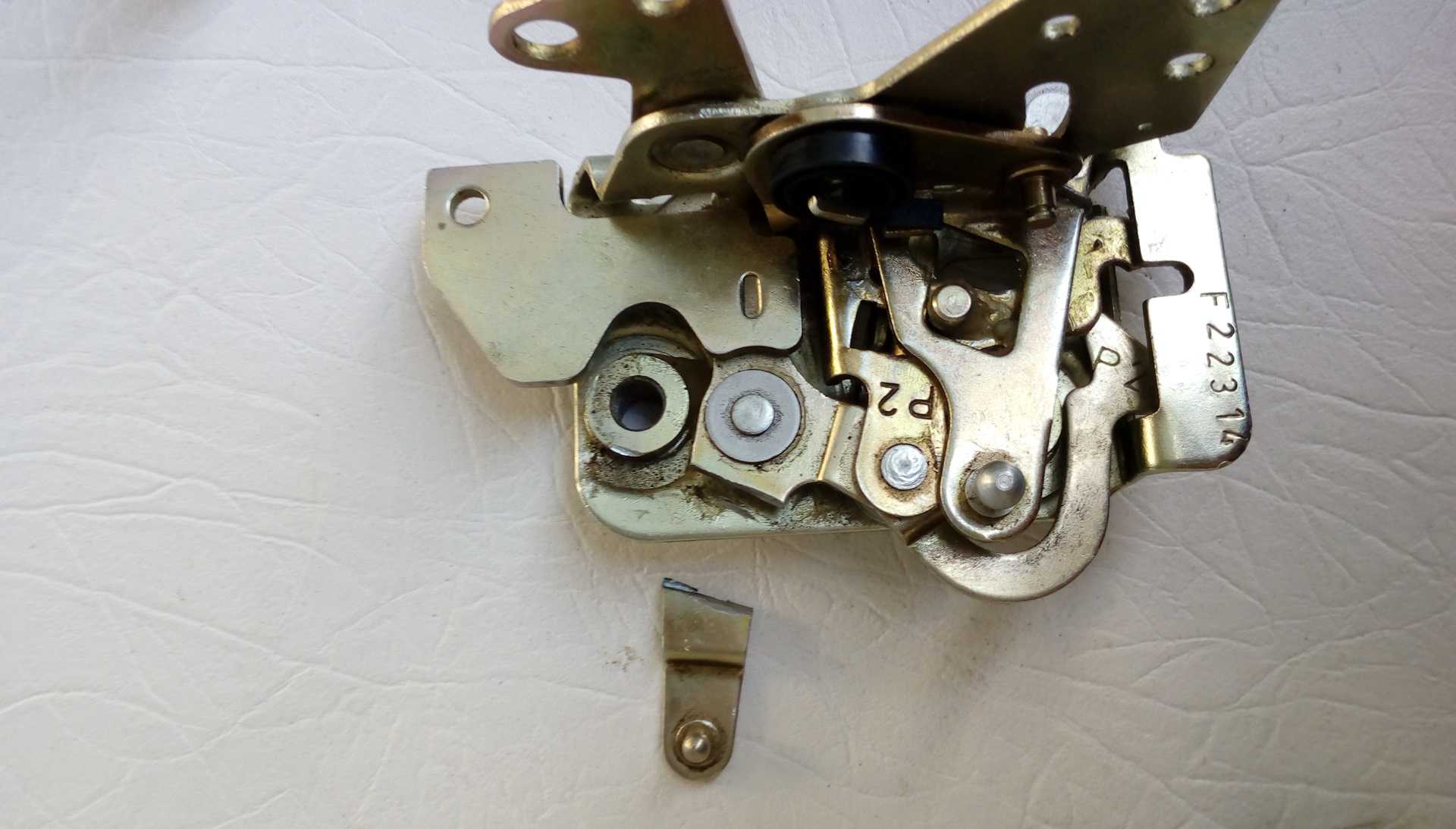

Обратим внимание на картинку 1. Место перелома обозначено цифрой 2

Неприятное место. Итак, что же я делал… Самое основное это отломить рукоять до конца (материал рукоятки-гавно и позволяет это сделать без проблем) и постараться скинуть два стопорных кольца сверху и снизу стержня. Обозначены цифрой 1. Далее вынимаем стержень вниз, после чего палец толкатель выпадает из окна. Картина получается примерно такая…

Ну и заодно на этой картинке кругом обозначил окно, куда вставляется толкатель на ручке. После того, как он выпал, берем отвертку или что нить крепкое, просовываем в это окно не шибко глубоко и тянем так, как тянули бы за рукоятку и вуаля, дверь открыта.

Всем безаварийных ситуаций и безпроблемных Соболей:)

• Как открыть дверь в Газели
• Как открыть дверь автомобиля без ключа
• Как сделать тепло в газели

Нередко бывают случаи, когда водитель теряет ключи от машины или захлопывает дверь, оставив их внутри. Но эта ситуация вполне разрешима. Открыть машину без ключа, а именно Газель, не так то и трудно, как может показаться на первый взгляд.

Как открыть дверь в Газели

Грузовая Газель имеет две двери, расположенные на правой и левой стороне кабины. Цельнометаллический фургон и пассажирская Газель дополнительно вооружена боковой сдвижной дверцей и задней двойной распашной дверцей.

Открываем дверь в Газели

Для того чтоб открыть дверь кабины снаружи, потяните на себя ручку. Двери обустроены замками. Левая (водительская) дверь закрывается снаружи на ключ. Для этого воткните ключ в выключатель замка и поверните. Изнутри двери закрываются и блокируются. Для этого нажмите на кнопку, расположенную около заднего нижнего угла бокового стекла. Для разблокировки и открытия потяните эту кнопку ввысь. Для того чтоб открыть двери кабины изнутри потяните на себя ручку, расположенную на внутренней панели двери. Заблаговременно удостоверьтесь, что кнопка блокировки поднята.

Цельнометаллический кузов имеет еще две двери: боковую с правой стороны и заднюю двойную дверь. Для открывания сдвижной боковой двери снаружи потяните на себя ручку, расположенную в задней части двери. Сходу после чего с помощью фронтальной ручки сдвиньте дверь против хода движения. Для открывания этой двери изнутри встаньте к ней боком (так удобнее) и потяните на себя ручку, расположенную в фронтальной части двери. Заднюю часть двери подтолкните наружу ладонью и сходу после чего при помощи ручки на фронтальной части двери без труда сдвиньте ее. Эту же ручку используйте для закрывания двери изнутри.

Другой метод открыть сдвижную дверь изнутри: опустите ногу на подножку, упритесь коленом в дверь. Потяните ручку, расположенную на фронтальной части двери, на себя, немного подталкивая дверь наружу. Дверь при всем этом раскрывается мгновенно

При выходе из пассажирского салона направьте внимание наверх, чтоб не удариться головой о верхнее крепление двери

Боковая сдвижная дверь может быть вооружена электронным приводом. Чтоб открыть либо закрыть такую дверь, нужно надавить кнопку на панели устройств водителя, на брелке дистанционного управления либо кнопкой в пассажирском салоне. В аварийном порядке дверь можно открыть вручную.

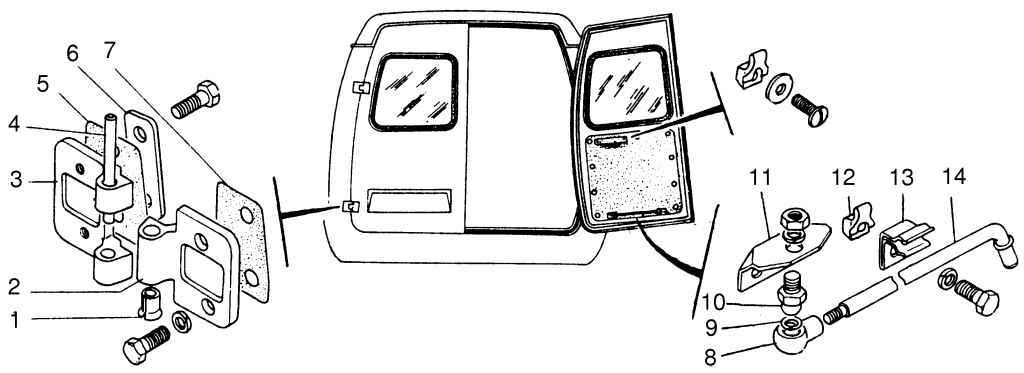

Задняя двойная дверь раскрывается створками наружу. Створки открываются на 180 градусов с фиксацией при открывании на 90 градусов. Замками пользуйтесь так же, как замками дверей кабины. Для открывания левой задней створки поверните вниз ручку, расположенную на торце двери. Потом потяните дверь на себя. После чего откройте правую створку. Для закрытия створок двери поначалу закройте правую створку, потом захлопните левую. При всем этом должен защелкнуться замок двери.

Ремонт боковой двери

Соболь поколения Некст предназначен для бизнеса, авто обладает более внушительным внешним видом и высокими характеристиками в сравнении с классической моделью. При активной эксплуатации дверь на нем начинает плохо закрываться. Проблемы с конструкцией могут появиться, если неправильно отрегулировать задние винты, также есть риск выхода из строя замыкающего механизма. Чтобы поставить новый замок, изучается его внутреннее и внешнее строение. Основные детали:

• замок, приводы;
• наружная, внутренняя ручка;
• наконечник;
• прокладки;
• розетка;
• кнопка выключения замка;
• втулка, тяга, зажим;
• выключатель замка;
• рычаги, шайбы.

Замок может фиксироваться на один или два «зубка». В первом случае происходит переход полотна в неподвижное положение и прилегание к кузову. Во втором – полное закрытие. Чтобы поставить новые детали, необходим съем поломанных запчастей. Это не удастся сделать без снятия обивки. При ремонте следует учитывать основные тонкости процесса:

1. Если ослаблен ротор, то меняется пружина, которая позволяет детали переводить створку из закрытого в открытое положение и обратно. Иногда достаточно провести натяжку отверткой, не меняя деталь.
2. При ремонте внутренних или наружных проводов обычно выполняется их полная или частичная замена. Ремонтируется наконечник наружного привода, для этого тяга затягивается до оборота.
3. Регулируется система блокировки. Если полотно находится в открытом положении, то эти действия выполнить не получится. Механизм блокируется только изнутри или снаружи с помощью ключей.

Чтобы снять замок для ремонта или замены, выкручиваются основные винты, отключаются провода, снимается фиксатор. После того как устройство будет раскручено, проводится визуальный осмотр внутренних деталей, смазка, замена запчастей. Если требуется регулировка фиксатора дверного замка, то крепление ослабляется или затягивается ключом №17.

Закрепляем актуатор внутри двери

Сначала надо рассмотреть, как именно демонтируется штатная обшивка. Отметим следующее: получить доступ к тяге «собачки» нельзя без того, чтобы не снять основной замок полностью. Таковы уж особенности конструкции автомобилей «Газель». На фото будет показано, как выглядит замок с тягой, и вы поймёте, к чему нужно подсоединять актуатор. Приступаем к демонтажу.

Как самостоятельно снять обшивку

Все действия, перечисленные ниже, иллюстрируются одним фото.

Демонтируем стопор и розетку

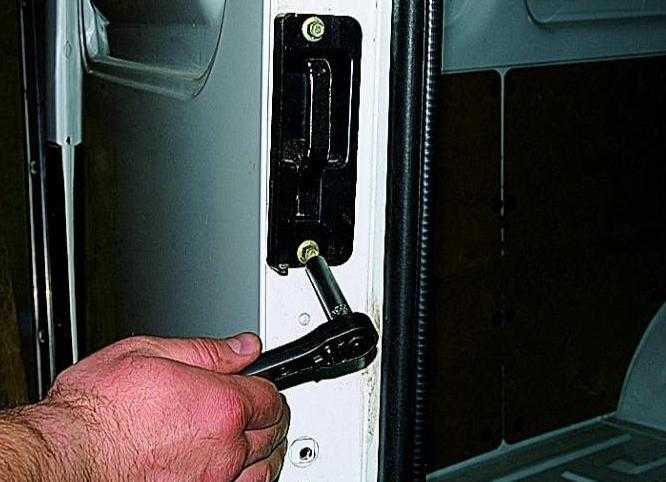

Крепление стопора отворачивают ключом «на 12», а для демонтажа розетки используется отвёртка. Последовательность можно рассмотреть в деталях:

1. Накидным гаечным ключом отворачивают два винта, крепящих стопор.
2. Плоской отвёрткой выкручивают саморезы, удерживающие розетку внутренней ручки.
3. Демонтируют стопор и розетку.
4. Поддевая круглые накладки отвёрткой, их полностью демонтируют, а затем снимают обшивку.

Результат всех стараний будет выглядеть так:

Дверь без защитной обшивки

Теплоизоляцию нужно снимать отдельно, соблюдая при этом осторожность

Важно знать, что хотя в большинстве случаев советуют отключать клемму АКБ, здесь эта рекомендация не актуальна. Вы работаете только с механикой, не затрагивая электрооборудование

Даже если производится монтаж проводов, подключать их к блоку управления вы должны в последнюю очередь

Вот тогда АКБ действительно будет нужно отключить, ослабив крепление на «минусовой» клемме и отсоединив её

Даже если производится монтаж проводов, подключать их к блоку управления вы должны в последнюю очередь. Вот тогда АКБ действительно будет нужно отключить, ослабив крепление на «минусовой» клемме и отсоединив её

Вы работаете только с механикой, не затрагивая электрооборудование. Даже если производится монтаж проводов, подключать их к блоку управления вы должны в последнюю очередь. Вот тогда АКБ действительно будет нужно отключить, ослабив крепление на «минусовой» клемме и отсоединив её.

Демонтаж основного механизма замка

Дальше показан единственный чертёж, имеющий в данном обзоре значение.

Схема механизма дверного замка

Нужно добиться, чтобы стержень актуатора перемещался с тягой «собачки». Эта тяга обозначена на рисунке цифрой «9». Может показаться удивительным, но доступ к указанной детали вы не получите, пока не проведёте демонтаж узла «8». А для этого, выкручивают кнопочку «7» и отсоединяют тягу «6».

Сначала откручивают крепёжные винты, удерживающие узел «8».

Замок крепится двумя винтами

Затем, отсоединяют «лишнюю» тягу, которая идёт к исполнительному механизму:

Тяга между узлами «8-3»

А весь узел «8», не разбирая его, снимают вместе с тягой «собачки». С последней указанной деталью нужно будет соединить актуатор.

Механизм замка + «верхняя» тяга

Все способы установки актуатора

Ещё раз посмотрим на то, как выглядит узел под обозначением «8».

Дополнительный механизм дверных замков

Отметим, что для лучшего срабатывания электрических приводов нужно удалить или ослабить пружину (она показана на фото). Затем, можно просверлить центр сдвигаемой пластины. А можно ничего не сверлить, но тогда, вам понадобится больше деталей, которыми соединяют два стержня:

Крепёж тяг друг к другу

С актуатором в стандартном наборе идёт одна такая деталь.

Ещё комплект будет содержать добавочную тягу из проволоки (её закрепляют на стержне актуатора). Располагать все узлы можно так:

Вариант с рассверленной пластиной

Соединить крепёж тяг, тем не менее, можно со штатной тягой. Но тогда, используется пара деталей, показанных на рисунке выше. Просто соединение стержня с проволокой сделано «неразборным».

Актуатор и тяга из комплекта

Заметим, что корпус актуатора прикручивают к стальной полосе. Она, в свою очередь, крепится к двери.

Два провода, идущих от двигателя, доводят до клемм, смонтированных согласно инструкции. Чаще, клеммы крепят напротив ручки:

Инструкция по монтажу контактов

В паспорте к актуатору приводят максимальную силу тока, потребляемую им. Ну а все контакты, используемые в схеме, должны этот ток выдерживать. То же относится к предохранителю, но его номинал должен быть минимальным (15 Ампер либо 20).

Те, кто решился установить ЦЗ в сдвижную дверь, отзываются о работе замка так: на первом месяце претензий нет, затем, контакты требуется протереть. Их нужно будет зачищать, то есть шлифовать периодически. А иначе, привод срабатывает «через раз». В действительности, как ни странно, всё выглядит менее плохо, чем думают пользователи. Работа контактов ухудшается потому, что может нарушаться регулировка двери. Отрегулируйте подвесной механизм, и ничего не нужно будет зачищать.

Search

Облицовку дверей GAZelle Business можно использовать для звукоизоляции салона при ремонте салона. Пластиковые карманы, которые продаются отдельно, вставляются в набивку.

Раздвижные двери GAZelle имеют следующее устройство:

Автоматическая блокировка задней двери. Соответствует стандартам безопасности. Механизм блокировки состоит из:

• основы механизма;
• палец ротора;
• камера с пальцем;
• возвратные пружины;
• буферы;
• подкладка основания;
• распорные втулки.

Замок содержит внешние и внутренние приводы. Стопорное устройство и его исполнительные механизмы:

• Тяговый.
• Хомуты
• Остановите блокировку диска.
• Корпус трубки
• Замки защелки
• Регулировка прокладок.
• Кнопка выключения.
• Рычаг.
• Рычажный механизм.
• Механизм блокировки
• Внешняя ручка на выходе
• Защелка.
• Советы.
• Стопорная пробка.

Замки используются для предотвращения кражи предметов из салона и несанкционированного доступа к транспортному средству.

Такой ремонт, наверное, с треском и провалом

• замена прокладок;
• поддельные петли для предотвращения люфта.

Раздвижные двери GAZelle не могут открываться и запираться или запираться надлежащим образом. С сильными зажимами все настройки могут быть нарушены. Если дверь не открывается, вы можете попытаться решить проблему самостоятельно.

Снимаем дверной звонок от Газели Дали

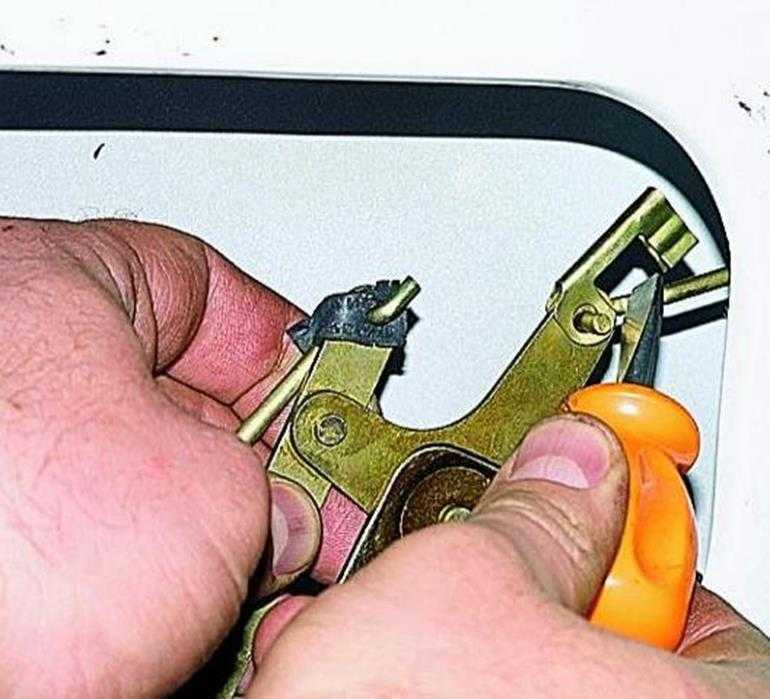

Для этого воткните стержень из ручки в прорезь доски, используя гвоздь со шляпой. Внутренняя ручка тянуть очень позаботьтесь о себе и направьте удар в гнездо.

Мы используем узкую отвертку, чтобы поднять 2 крышки ручки.
Используя головку или разводной ключ на 10, откручиваем 2 болта и снимаем ручку.
Откручиваем винт крепления разъема ручки замка.
При снятии гнезда потяните ручку на себя.
С резиновым гнездом на ручке стеклоподъемника выдавите игольчатый штифт из отверстия.
Ручка с розеткой снята.
С закрытой отверткой удалите 8 пластмассовых зажимов.
Отделка двери снята.
Осторожно удалите звукоизоляционную прокладку, приклеенную к герметику.

Вы можете изменить старую отделку так же, как отделка двери Газель.

GAZelle Регулировка дверей:

1. Крепления свободны.
2. Отрегулируйте верхний опорный ролик, чтобы установить правильный зазор.
3. Отрегулируйте кронштейн для средней каретки, пока все зазоры не станут параллельными. Для этого снимите корпус и ослабьте крепление каретки. Поднимите край двери до параллели зазоров, затяните крепление.
4. Отрегулируйте задний край болта.
5. Шип не должен быть вставлен в гнездо на всю глубину. Если он прибывает, необходимо поместить прокладку под розетку на стойке.
6. Болты на шпильке ослаблены, чтобы их можно было перемещать с силой. Розетки на месте и должны быть защищены. При приближении к стойке центры шипов должны быть выше, чем центры гнезд.
7. Нижняя направляющая не должна касаться или царапаться, а подшипник должен катиться вдоль направляющей.

Эта настройка может быть трудной, если она не способствует равномерным зазорам.

Как открыть газель без ключа?

Открыть Газель можно при помощи следующих методов:

Чтобы использовать этот метод вам клин (деревянный) длиной не больше двадцати пяти сантиметров и толщиной до четырех сантиметров, а еще металлический прут с крюком на конце.

Используя клин нужно отогнуть край двери в верхнем углу, с этой целью его нужно аккуратно вбить между рамкой и стойкой

Если вы не будете действовать осторожно, то скорее всего, испортите дверной уплотнитель и снимите клином часть краски

В щель, возникшую после вбивания клина нужно вставить прут и при помощи крючка повернуть блокиратор. Если у вас нет клина, можно попробовать обойтись и без него, для этого нужно руками надавить на стекло и попытаться его опустить.

Если у вас получиться, нужно будет вставить в щель отвертку и расширить ее

Работайте очень осторожно, поскольку можно испортить окно. Далее все повторяется, как в вышеописанном примере

Этот метод хорош тем, что позволяет быстро попасть в машину, но он далеко не всегда выгоден, поскольку после этого придется менять замок. Суть метода заключается в высверливании электродрелью сердцевины замка, что позволяет легко открыть дверь.

Это интересно: Диагностика и ремонт датчика ABS на автомобиле

Нужно взять кусок гибкой, но жесткой проволоки длиной в восемьдесят сантиметров и сформировать крюк на одно конце. Длина крюка после изгиба должна составлять примерно десять сантиметров.

Когда крюк будет готов, нужно со стороны ручки двери отогнуть уплотнитель и просунуть проволоку. Далее нужно зацепить тягу двери, на которой находится кнопка-блокиратор. Как только вы зацепите тягу, можно тянуть крючок вверх и открывать дверь.

Обращаясь в специализированную компанию за аварийным вскрытием замков, вы получаете аккуратную и профессиональную работу и не рискуете повреждением механизм замка и целостностью обивки, тяги и крючков.

Отвертка и уплотнитель

Если заклинило зимой боковую дверь на новой Газели, то открыть полотно без ключа все же можно попробовать, для этого нужно:

1. С помощью плоской отвертки поддеть уплотнитель стекла.
2. Вручную опустить элемент.
3. Попасть в машину через пассажирскую дверцу рядом с водителем.

С помощью отвертки можно открутить отбойник боковой двери, круглые крепежи на Газели скрываются под пластмассовыми заглушками.

Если под рукой есть крепкая деревянная палка или железный прут с крюком на конце, то можно попробовать с их помощью отпереть механизм. Клином требуется упереться между рамкой и стойкой

Важно действовать аккуратно, чтобы не повредить лакокрасочное покрытие. Когда появится щель между стеклом и уплотнителем, можно опустить форточку или нажать на блокиратор

Петля

Чтобы попасть в Газель Некст при заклинивании сдвижной двери используют проволоку. Ее длина должна позволять достать до блокировочной кнопки. На конце металлического шнура требуется сделать петельку. По размерам она должна быть чуть больше кнопки открывания. Немного опустив стекло, проволока опускается в цель и одевается на кнопку блокиратора.

Ручной метод

Дверь работает за счет электропривода, поэтому перед началом следует нажать клавишу на бортовой панели «аварийное открытие». Чтобы разблокировать Газель Фермер, если не открывается дверь снаружи, изнутри нужно:

1. Опустить ногу на подножку.
2. Упереться коленом в дверцу.
3. Потянуть ручку на себя и толкнуть. Створка двери должна отъехать наружу.

Съем и установка боковой двери

Имея под рукой необходимый инвентарь, помощников и помещение для работы, съем конструкции происходит в несколько этапов:

1. Демонтаж средней направляющей – снимается облицовочная панель. Для этого потребуется ключом на 14 снять винты, затем удерживающие пластины.
2. Чтобы извлечь средний механизм, дверь удерживается на весу.
3. Шестигранником откручиваются верхние болты, которые соединяют створку с основной опорой.
4. Дверца немного опускается. Это позволяет вывести рычаг механизма, который расположен в нижней части.
5. Проводится съем полотна после откручивания и снятия трех винтов на рычажном крепеже.

Устройство и инструменты для работы

Регулировка передних дверей Газель показана после их установки. Чтобы выполнить все правильно, следует изучить принцип работы полотна. У большинства Газелей установлена сдвижная дверь, рассмотрим подробнее устройство конструкции:

• створка открывается в сторону, параллельно кузову;
• выезжать помогают специальные крепления;
• за счет фиксаторов, подшипников и ходовой ленте движение происходит плавное;
• во время закрывания полотно надежно фиксирует замыкающее устройство;
• подвижные ручки позволяют открывать дверь изнутри или снаружи, если створка не закрыта на замок.

Для самостоятельного ремонта понадобится ключ №6, 14, 17.

Как сделать ворота на фургон своими руками

Итак, Вы решили что Вам нужны новые ворота на грузовик. Лучший вариант решения этой задачи ― обратиться к профессионалам. Среди наших клиентов есть компании, которые Вам в этом помогут. Например, компания Вэн-Сервис. Но если Вы хотите сэкономить и Вам нравится работать руками, то эта статья для Вас. Во-первых, надо определиться с материалом из которого будут сделаны ворота. Самый распространенный и самый оптимальный вариант влагостойкая фанера или ламинированная фанера. Это одно и тоже. Остаётся только выбрать толщину. Ламинированная фанера довольно тяжелая, поэтому надо подходить к выбору толщины внимательно. Если Вы делаете ворота на Газель, то Вам вполне подойдёт толщина 18 мм. Если вы делаете ворота на грузовик большей тоннажности, то можно использовать 21 мм.

Ещё встречаются варианты изготовления ворот из металлического профиля. В этом случае ворота заполняют пенопластом, который можно купить в строительном магазине. Обшить можно оцинкованным листом, купленным в том же металлопрокате, в которым купили профиль.

Фанеру можно оставить не обшивая, можно покрасить или также обшить металлическим листом.

Теперь о фурнитуре для ворот. Первое ― это петли, иногда их называют навесами ворот. При выборе петель важными показателями являются вес и высота ворот. В зависимости от этого выбирается размер и количество петель. Соответственно чем больше ворота, тем больше петли.

У небольших грузовиков, таких как Газель, есть ещё один важный нюанс, который необходимо учесть при выборе петель. Это толщина места крепления петли к кузову. Наша задача ― сделать так чтобы дверь фургона открывалась до конца, т.е. упирались в боковую стенку. Поэтому мы можем использовать петли с узким креплением или петли с широким креплением.

Изготовления карты

Для установки карты нужно разобрать правую или левую дверь – смотря куда вы планируете устанавливать карты. Рассмотрим, как самостоятельно выполнить деталь:

1. Вырезать кольца из фанеры 10 мм.
2. Сделать примерку изнутри и обтяжку лайкрой.
3. Обработать заготовки смолой, стекломатом, срезать лишние куски, дождаться высыхания.
4. Примерить динамики, выровнять форму с применением шпатлевки и стекловолокна, провести финишное шпатлевание, выполнить примерку.
5. Натянуть материал на карту, прикрутить по периметру, убедиться, что обшивка на пистонах и саморезах сидит прочно, закрепить ее.
