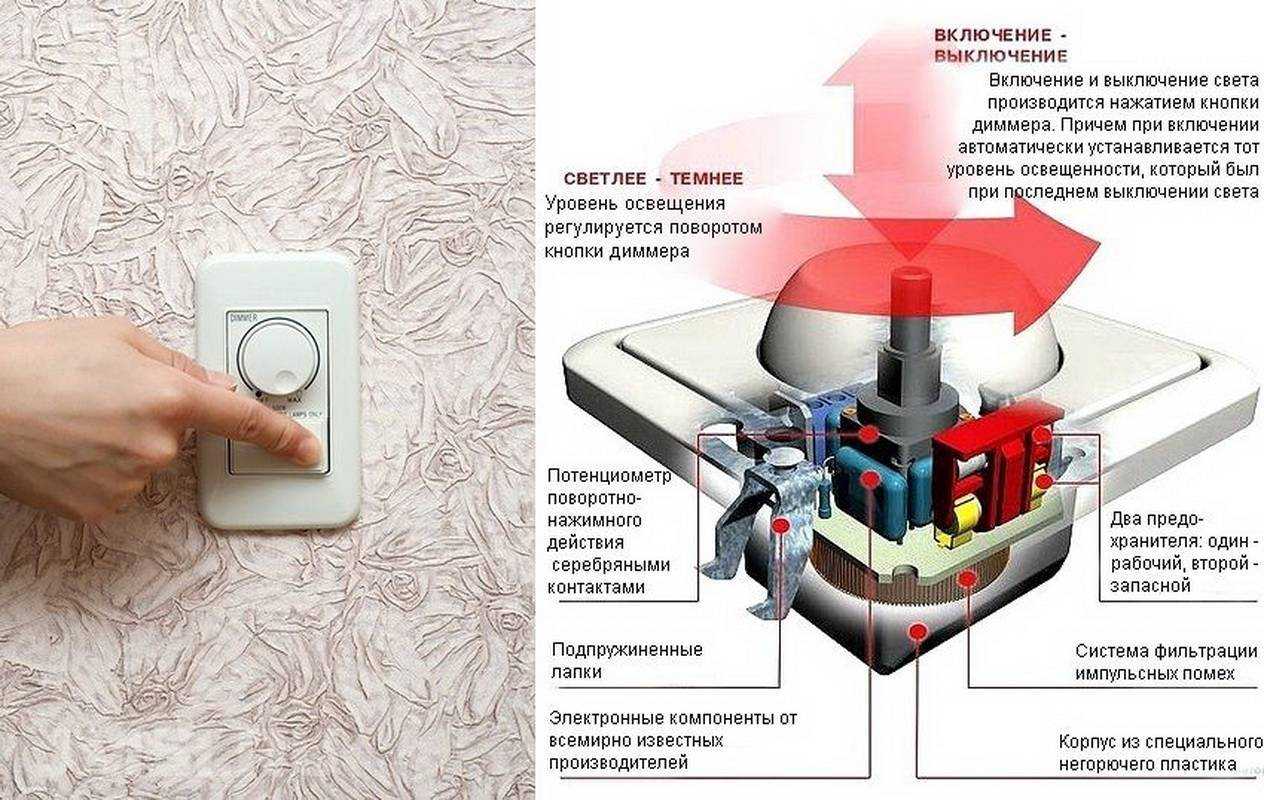

Выключатель света с регулятором яркости: критерии выбора диммера

Принцип регулировки яркости

У ламп, работающих в цепях переменного тока, регулирование яркости производится способом уменьшения тока за счет «вырезания» части синусоиды.

Чем большая часть напряжения вырезана, тем меньше ток через лампу. Яркость усредняется за счёт инерционности нити лампы и человеческого зрения.

Классические диммеры выполняются по приведенной схеме (возможны небольшие вариации). Ключом служит симистор – он открывается и закрывается в заданный момент времени после перехода напряжения через ноль. Чем позже симистор открылся, тем меньшая часть синусоиды идёт к потребителю. Этот момент регулируется потенциометром.

Популярные производители

При выборе светового регулятора нужно обращать внимание на дополнения, маркировку или наносимые обозначения:

• латинская буква R обозначает, что этот тип устройства рассчитан на лампы накаливания, имеющие омную или резистивную нагрузку;
• латинская буква L обозначает, что этот тип устройства допускается к работе с трансформаторами, в условиях индуктивной нагрузки;
• латинская буква С обозначает, что этот тип устройства допускается к работе с электронными трансформаторами при ёмкостной нагрузке.

В соответствии с многочисленными отзывами определился рейтинг лучших брендов вариаторов от наиболее достойных и хорошо зарекомендовавших себя производителей.

Таблица: рейтинг востребованных моделей

Наименование	Способ монтажа	Степень защиты от пыли и влаги	Характеристики	Стоимость (руб.)
PANASONIC WMTC0525–2WH-RES Arkedia	Скрытая установка	IP 20	Металлический прочный каркас толщиной 0,1 см с латунными контактами, специальными лапками для надёжной фиксации и металлическими рамами для выравнивания.	1300
WESSEN SR-5S0–18	Скрытая установка	IP 20	Световой регулятор в сборе и с рамкой, поворотного типа на 300 Вт, для ламп накаливания и галогенных светильников на 230 В.	1200
ZAKRU ZA215423	Скрытая установка	IP 20	Поворотного типа на 0–270о с номинальным напряжением 230 В/50 Гц и регулируемой мощностью 60–600 Вт при освещённости 10–90%. Полная совместимость с галогенными и лампами накаливания.	800
DAESUNG NFS1351	Скрытая установка	IP 20	Одноклавишный прибор для силы тока в пределах 2.27 А. Гарантия производителя на устройство составляет 60 месяцев.	700
SCHNEIDER ELECTRIC BLNSS040011 Blanca	Скрытая установка	IP 20	Универсальный световой регулятор поворотно-нажимного типа, на 400 Вт с гарантией производителя 6 месяцев.	1500
MAKEL Lillium Natural Kare	Скрытая установка	IP 20	Турецкое устройство высокого качества с мощностью 60–600 Вт и силой тока 4 А.	700
IEK КВАРТА ВСР10–1-0-КБ	Скрытая установка	IP 20	Устройство от китайского производителя, изготовленное из негорючего АБС-пластика, для подключения одной или нескольких ламп общей мощностью до 400 Вт.	300
LEZARD 701–0215–115	Скрытая установка	IP 20	Регулятор с особым дизайном корпуса из безопасного и негорючего ПК-пластика, с негорючей накладкой, декоративной вставкой и клавишей из поликарбоната. Имеет специальные выемки для демонтажа и контакты поворотного механизма из нержавеющего металла.	700
VIKO CARMEN 562020	Скрытая установка	IP 20	Турецкий высококлассный регулятор качества света для мощности в диапазоне 60–600 Вт при силе тока 4 А.	700
ABB COSMO 619–010300–192	Стационарная установка	IP 20	Поворотного типа с винтовыми соединениями вариатор на 800 Вт с подсветкой, для номинального напряжения 220 В, в условиях подключения к лампам накаливания и галогенным лампам 220 В.	800
JUNG B 5544.02VEINS/1WW	Скрытая установка	IP 20	Поворотный световой регулятор для ламп накаливания 60–400 Вт с двухлетней гарантией.	2200
SIMON 15 1591311–031	Скрытая установка	IP 20	Поворотно-нажимного типа световой регулятор на 500 Вт с винтовым зажимом.	1600
DUEWI 26351 7	Скрытая установка	IP 20	Прибор для скрытой проводки с корпусом из прочного и надёжного АБС-пластика для номинального напряжения 250 В.	500
UNIEL USW-001	Скрытая установка	IP 20	Сенсорное устройство для экономного использования электрической энергии и изменения яркости разных источников света. Имеет встроенный таймер и эффект памяти уровня яркости.	2100

Диммеры с голосовым и дистанционным управлением, имитирующие присутствие и снабжённые таймером автоматического выключения популярны и востребованы даже в помещениях с вполне традиционными лампами накаливания. Удобство и практичность их применения очевидны.

Но при выборе нужно обязательно учитывать все недостатки таких электронных приборов, а также следует помнить, что в процессе регулирования мощности лампы накаливания, происходят ощутимые изменения не только в яркости света, но и в его цветовой температуре, поэтому свечение приобретает не слишком приятный красный оттенок.

Светорегулятор с плавным гашением лампы

Достоинство — включается в разрыв провода питания, может разместится под штатным выключателем в стене. Не тебует дефицитных деталей.

В радиолюбительской литературе описано немало разнообразных тиристорных регуляторов напряжения. Благодаря высокому КПД и малым габаритам эти устройства достаточно популярны. Современная элементная база позволяет несколько улучшить параметры старых вариантов таких регуляторов.

Автором этой статьи на основе сенсорного выключателя освещения, описанного в , разработан удобный светорегулятор, позволяющий плавно регулировать яркость сетевой лампы накаливания, устранять стартовый бросок тока и осуществлять плавное постепенное гашение лампы после выключения.

Достоинством устройства является возможность включать его просто в разрыв сетевого провода, питающего лампу, что выгодно отличает его от других тиристорных регуляторов. Падение напряжения на самом светорегуляторе при максимальной яркости не превышают единиц вольт. Схемотехника устройства традиционна, тиристор включен в диагональ моста, импульсное управление реализовано на генераторе коротких импульсов, собранном на аналоге однопереходного транзистора (VT2,VT3). Можно конечно применить и однопереходной транзистор, но это сделает устройство дороже и совсем не намного меньше. Сам генератор управляющих импульсов содержит еще управляемый напряжением источник тока на транзисторе VT1, благодаря чему стало возможным изменять момент открывания тиристора как с помощью переменного резистора, так и посредством изменяющегося напряжения на конденсаторе C1. Принципиальная схема устройства показана на рисунке 1.

Рисунок 1. Принципиальная схема светорегулятора.

Габариты устройства зависят в основном от примененных тиристора и диодного моста. В более габаритном варианте применен тиристор КУ202Н, КУ202К и импортный диодный мост RB157, рассчитанный на силу тока до 1.5А при напряжении допустимом обратном напряжении около 400В. При отсутствии оного можно применить любой подходящий по напряжению и току мост, даже на дискретных диодах. Из малогабаритных подойдут КД105Г (мощность лампы не более 60Вт), или еще более мелкие импортные 1N4007, мощность лампы с которыми может достигать 200Вт. Можно также применять диодные мосты 1.5-2А 600В, используемые в импульсных компьютерных блоках питания, они имеют прямоугольный пластиковый корпус и расположение выводов в один ряд «гребешком».

Еще более уменьшить габариты можно применив тиристор семейства Т106-10-4, выполненный в пластмассовом корпусе ТО220, как у мощных транзисторов типа КТ805, КТ819. Для уменьшения габаритов желательно применить миниатюрный стабилитрон в стеклянном корпусе (VD2), напряжение стабилизации может быть в пределах 9 — 15В, рабочий ток более 3 мА. Печатные платы со схемой расположения элементов и вид одного из вариантов готового устройства на рисунках.

Рисуной печатной платы и расположение деталей варианта с применением тиристора Т106-10-4

Рисунокпечатной платы и расположение деталей варианта с применением тиристора КУ202Н

Схемотехника устройств

Существует довольно много технических решений изготовления светорегулирующих приборов. Но ключевые блоки их однотипные — это элементы управления и управляющий модуль. Самый простой вариант схемы диммера для лампы накаливания содержит не более пяти радиоэлементов и лёгок к повторению даже начинающему радиолюбителю, в то время как сложные многофункциональные приборы содержат микросхемы и программный код.

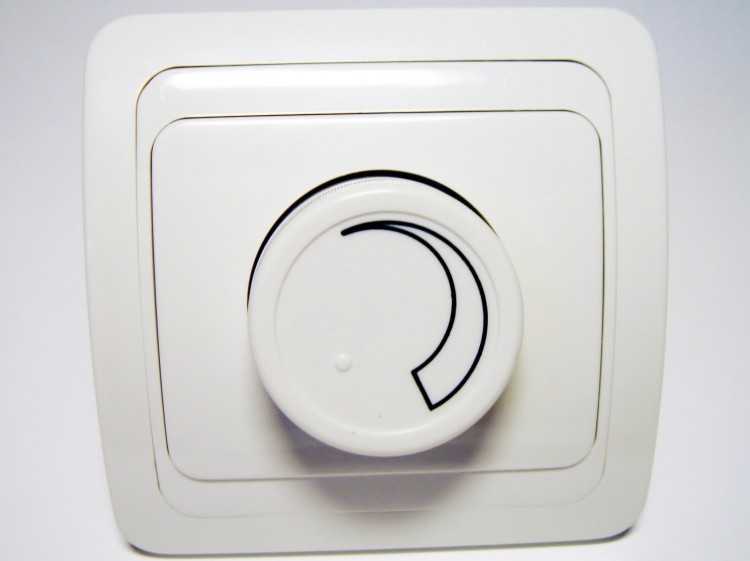

Поворотный диммер

Такая схема не содержит дефицитных радиодеталей, а её ключевым элементом является симистор. Суть схемы сводится к тому, что ток появится на лампе лишь в том случае, если на управляющем электроде симистора возникнет отпирающий сигнал. Когда он откроется, нагрузка подключится.

Генератор в схеме реализован на двух симисторах VS1 и VS2. При включении в сеть 220 вольт конденсаторы C1 и C2 через резисторы R1 и R2 начинают заряжаться. Как только уровень напряжения достигает значения, позволяющего открыться VS1, появляется ток, а конденсатор C1 разряжается

Чем больше сопротивление цепочки R1-R2, тем медленнее происходит заряд, а значит, и увеличивается скважность импульсов. При изменении сопротивления R2 регулируется длительность импульсов

Таблица радиоэлементов:

Обозначение	Наименование
VS1	BT137 600E
VS2	DB3
R1	1 МОм
R2	27 кОм
C1	22 100 нФ, 300 В
C2	22 100 нФ, 300 В

Светорегулятор на микроконтроллере

Такого типа схемы используются в диммерах с возможностью дистанционного управления. Главным элементом устройства является микроконтроллер DD1. Через делитель напряжения R8-R10 сетевое напряжение поступает на вход контроллера. Переход синусоидального сигнала через ноль характеризуется падающим фронтом напряжения, что вызывает прерывание программы микросхемы.

Конденсаторы C1 и C2 играют роль фильтра и предназначены для сглаживания выпрямленного напряжения. Через диод VD1 в случае пропадания напряжения в сети 220 В происходит разряд C5. На транзисторе VT1 собран ключ, разряжающий C4 при взаимодействии пользователя с сенсорной пластиной. В качестве неё можно использовать даже самодельную металлическую пластину, приклеенную с обратной стороны клавиши любого выключателя.

Симистор должен быть рассчитан на максимальное рабочее напряжение не менее 600 вольт, а его ток обязан превышать требуемый нагрузкой в два раза. Если на четвёртом выводе микроконтроллера присутствует единица, тогда симистор закрыт. Для его открытия формируется импульс сигнала длительностью не менее 15 мкс.

Принцип работы

Современные светорегуляторы не являются потребителями электрической мощности. В этом заключается их принципиальное отличие от более ранних аналогов, работавших по схеме активного или емкостного делителя напряжения.

Предыдущие поколения регуляторов напряжения представляли собой или реостаты, подключаемые последовательно с нагрузкой или автотрансформаторы. И в том и в другом случае изготовление и применение таких устройств оказывалось чрезвычайно затратным. Использование реостата, помимо значительных финансовых затрат, приводило к существенному увеличению массы регулятора света. Кроме того, при протекании тока через реостат он сильно нагревается, что приводит к существенным потерям мощности и вынуждает учитывать необходимость охлаждения этого устройства.

В отличие от реостата, автотрансформатор не является потребителем энергии, однако он имеет чрезвычайно большую массу и габариты.

Избежать потерь мощности в диммере удается за счет электрической схемы, которая позволяет подавать питание на потребители, «обрезая» переднюю или заднюю часть полуволны питающего напряжения. Этот принцип работы получил название регулирования фазы с отсеканием переднего или заднего фронта.

Принцип работы диммера, отсекающего передний фронт полуволны синусоиды напряжения:

На рисунке показана форма питающего напряжения в цепи, схема которой содержит управляемый тиристор, автоматически включаемый при достижении напряжением нулевого значения.

В зависимости от режима работы, который определяется временем срабатывания (от 0 до 9 мс), удается достичь плавного изменения мощности, потребляемой осветительным устройством.

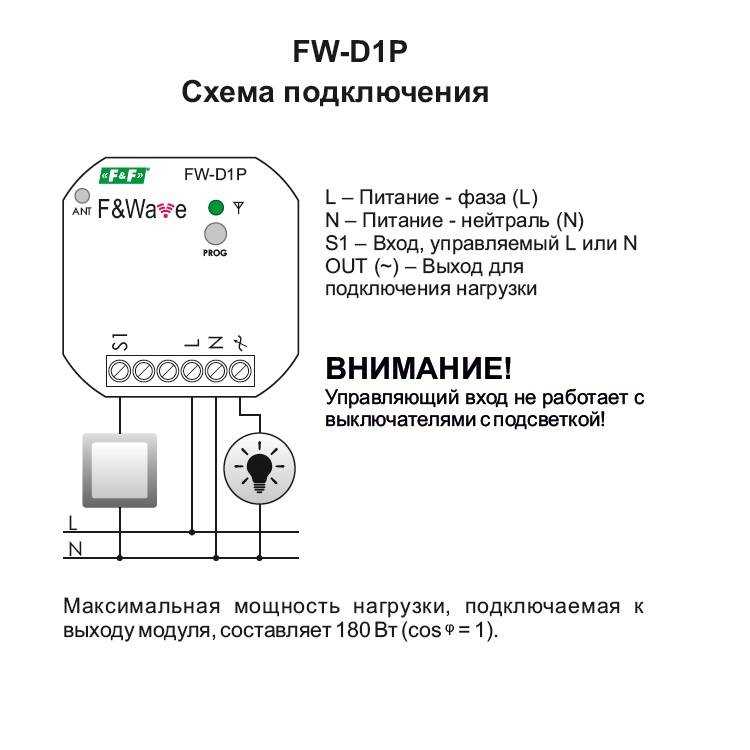

Типичные ошибки при подключении

Если диммер подключен к светильнику, а яркость не поддается регулировке или лампа вообще не светится, в первую очередь надо проверить совместимость (а лучше ее проверять до начала монтажа при покупке). Если светильник может быть недиммируемым или диммируемым, надо искать на нём маркировку Dimmable. При выборе диммера надо определить, для какой нагрузки он предназначен – это также можно определить по маркировке.

Кроме того, система освещения может не работать из-за обычных ошибок в монтаже – включение прибора вместо разрыва фазного провода в разрыв нейтрального и т.п. Чтобы этого избежать, нужна обычная внимательность при установке.

Также ошибки выбора могут быть связаны с мощностью нагрузки – каждый светорегулятор имеет свой предел. Надо покупать приборы с запасом в 15…20 % по мощности светильника. При соблюдении этого простого правила димммер будет работать долго и надежно.

Что такое диодный мост, принцип его работы и схема подключения

Как правильно расположить точечные светильники на натяжном потолке

Что измеряется в люменах и какие нормы освещенности на 1 квадратный метр?

Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома

Что такое симистор и как с его помощью управлять нагрузкой

Как работает сенсорный выключатель — схемы подключения

Требования при установке светорегулятора

При установке светорегулирующего устройства следует обращать внимание на несколько важных обстоятельств:

1. Люминесцентные и энергосберегающие лампы не диммируются стандартным способом. Оба типа лампочек способны работать с диммером, но их эксплуатационные сроки резко уменьшаются. Порой срок жизни лампочки сокращается до 100–150 часов. К тому же, увеличивается риск поломки и самого светорегулятора.
2. Светорегуляторы нуждаются в определенном минимуме нагрузки. Чаще всего ее величина равна 40 ваттам. Уменьшение нагрузки происходит из-за перегорания одной из лампочек, ухудшения контактов, появления мерцаний с частотой в 50 герц. Когда нагрузка упадет ниже минимально допустимой, срабатывает защитная система или прибор приходит в неисправное состояние.
3. Диммеры чувствительны к температурному режиму окружающей среды. При температурах выше 25 градусов возможен перегрев, что чревато поломкой светорегулятора.
4. Не следует превышать максимально разрешенную нагрузку на устройство. При необходимости рекомендуется добавить усилители мощности, с помощью которых возможна коммутация устройств до 1,8 киловатт.
5. Нельзя одновременно подключать емкостные и индуктивные нагрузки. Это чревато поломкой прибора.

Что касается места для установки, специалисты рекомендуют исходить из следующей информации:

1. Не следует устанавливать светорегуляторы в помещениях, где обычно бывает много людей. В многолюдных местах оборудование будет работать с помехами.
2. Необходимо избегать монтажа диммеров в помещениях, где нет постоянного места для установки осветительного оборудования.

Виды и типы выключателей

Выключатели разделяются: по типу, виду, каждый тип имеет свои способы применения. И вот как раз в таблице ниже, мы видим их подразделение по степени защиты.

На данный момент широко используемся международная система защиты (International Protection) IP. После этих букв указывается две цифры и необязательная буква.

Степени защиты выключателей

Первая цифра показывает, что существует защищенность изделия от попадания в него посторонних предметов. Эти предметы имеют любой размер, вплоть до размера частиц пыли. Второй цифрой обычно обозначается степень защищенности от влаги. Она имеет корреляционную зависимость: чем больше цифры – тем выше степень. Выключатели различаются по способу коммутации — могут быть с винтовыми или безвинтовыми зажимами. В случае с винтовыми зажимами, провода зажимаются между пластин при помощи винта. Однако есть один минус в данном соединение — со временем большая вероятность ослабления контакта, по-этому периодически приходится подкручивать винты. Безвинтовой зажим делает работу по монтажу значительно проще и за счет конструкции механизма, обеспечивается надежный контакт провода с токопроводящей арматурой.

Коммутаторы клавишного типа

Коммутаторы состоят из закрепленных внутри корпуса контактов и качающегося механизма, поджатого пружиной. Клавишные коммутаторы, можно подразделить на две вариации:

Типы выключателей

1. С использованием шарика который при нажатии на клавишу начинает двигаться по качающемуся коромыслу. Проходя ось, он перекатывается по плечу коромысла, тем самым передвигая механизм с контактами в другую противоположную сторону.
2. Тип выключателя с использованием подпружинной рамки. Поскольку она имеет возможность качаться на своей оси, то тем самым разрывает либо создает электрический контакт.

Вне зависимости от типа устройств включение-выключение оборудования производится нажатием на клавишу. Такие коммутаторы, при правильной эксплуатации, характеризуются длительным сроком службы в пределах нескольких десятков лет. Да и стоимость их невелика. На рынке можно встретить конструкции разного вида: есть более легкие, есть более сложные — когда на одном основании закреплены две и более клавиш.

Коммутаторы шнурового типа

Такой вариант эпохи прошлого века идеально подходит для бра, настольных ламп и прочих светильников. Поскольку их основной особенностью является наличие прочного шнурка, который выходит из корпуса выключателя. Собственно включение-выключение данного предмета происходит именно за счет этого шнурка. Закрепленный на рычаге, он, в свою очередь, взаимодействует с двигающейся контактной колодкой. Отпуская шнурок, тем самым вы производите распрямление , закрепленной в корпусе пружины и колодка возвращается на прежнее место. Необычность данного типа проявляется в модификации — управления двумя и более лампочками. Они реагируют на количество натяжений шнурка.

При первом натяжении — включается один из осветительных блоков, при втором — следующий и так далее. Выключение происходит в обратном порядке.

Возможные ошибки при монтаже

Установка диммера не вызывает сложности, но новички могут допустить ряд ошибок. К типичным проблемам относятся:

• использование светорегулятора при повышенных температурах – оптимальная предельная температура составляет 27-30 градусов;
• нагрузка должна составлять не менее 40-45 В, иначе падает срок службы диммера и лампы;
• неправильный выбор диммера под конкретную лампочку;
• использование регулятора для LED ленты в лампе и наоборот.

Последние 2 ошибки являются самыми распространенными. Перед началом монтажа нужно убедиться, что диммер подходит под лампочку, и только после этого начинать установку.

Как выбрать диммер

Рассмотрим критерии выбора для каждого типа ламп: для светодиодных ламп, для ламп накаливания, для светодиодной ленты.

Чтобы сделать правильный выбор, следует определить возможно ли вообще диммирование конкретной лампы, далее следует выбрать сам прибор – диммер, возможно потребуется дополнительное оборудование, а также определить, сложно ли организовать диммирование конкретной лампы.

Отличием диммирования светодиодных ламп является то, что сама лампа должна быть с возможностью диммирования, это обязательное условие, которое производитель указывает на упаковке в виде надписей: «регулировка яркости», «диммируемая», «Dimmable». Такие светодиодные лампы подойдут для любого диммера. Нужно также знать, что при подключении диммера к обычной светодиодной лампе возможен ее полный выход из строя. Диммируемая светодиодная лампа, стоит дороже обычных диодных ламп на 10%

Выбирая диммер для светодиодных ламп, обращайте внимание на те, которые способны сделать свечение на самых минимальных уровнях. Это обусловлено тем, что светодиодные лампы очень яркие и их не всякий диммер способен приглушить до комфортного вам состояния

Диммирование для ламп накаливания 220 Вольт работает путем изменения напряжения в большую или меньшую стороны. Никаких сложностей в выборе самого прибора регулирования света это не вызывает. Есть один нюанс: при уменьшении напряжения, свечение лампы может менять спектр и стать красноватым, но на это повлиять нельзя.

Выбор диммера для светодиодной ленты имеет свои особенности. В обычной лампе есть цоколь, через который она и подключается к сети, для светодиодной ленты эту функцию выполняет специальный блок питания (отдельный модуль)

Выбирая диммер, нужно обращать внимание, чтобы выходная мощность в блоке питания диммера и блоке управления соответствовали по количеству светодиодных модулей ленты. Лента же не должна превышать 5 м

При несоблюдении этих условий диодная лента просто перегорит. Дополнительно лучше получить консультацию специалиста в магазине при покупке.

Исполнительные устройства

Исполнительные устройства включают и отключают осветительные приборы, регулируют их яркость. Для разных типов светильников нужны разные типы исполнительных устройств, рассмотрим каждый тип и покажем способ его применения.

Модули реле

Модули реле — это распространённый тип исполнительных устройств в системах управления освещением. Их применяют везде, где нужно простое включение и выключение осветительного прибора. С их помощью управляют любыми источниками освещения: лампами накаливания, светодиодными лампами, LED-лентами с собственным драйвером и т.д.

Мы выпускаем реле серии WB-MR Эти реле имеют дискретные входы для прямого управления с выключателей. Входы распознают четыре типа нажатий, по которым выполняются разные действия с выходами. Все модули с входами могут работать в паре с контроллером и без него.

Для управления освещением отлично подойдёт модуль реле со встроенным блоком питания WB-MR6C v.3:

реле модуля выдерживают большой пусковой ток, что важно для управления светодиодными лампами;
дискретные входы и автономное питание позволяют использовать реле для создания «умной» электрики в системах без контроллера;
гибкая настройка входов и распознавание типов нажатий позволяет сделать сценарные и проходные выключатели;
управление по RS-485 (Modbus) позволяет встроить модуль реле в систему автоматизации с контроллером и управлять освещением удаленно или с помощью сценариев.

Тип модуля реле подбирают исходя из мощности потребителя и с учётом величины пусковых токов. Рекомендации по выбору реле для нагрузки.

Диммеры

Следующий тип управляющих устройств — это диммеры, которые нужны для управления яркостью осветительных приборов.

У нас есть диммеры WB-MDM3, которые предназначены для работы в сети переменного тока с напряжением 230 В и мощностью потребителей до 300 Вт на канал для ламп накаливания и 180 Вт — для светодиодных ламп. Они могут работать с лампами накаливания, диммируемыми светодиодными лампами, драйверами светодиодных лент, электронными трансформаторами питания галогенных ламп и т.п.

Важно! Не все типы осветительных приборов диммируются. Если лампу или светильник можно диммировать — это будет явно указано на упаковке или в инструкции

Попытка диммировать не предназначенные для этого лампы может вывести диммер и лампы из строя.

Диммеры WB-MDM3 могут управляться с напрямую выключателей, подключенных к входам и по RS-485 (Modbus).

Диммеры светодиодных лент

Для управления светодиодными лентами без собственного драйвера используйте диммер светодиодных лент WB-LED. К нему можно подключить цветные (RGB, RGB+W), жёлто-белые (CCT) или белые (W) светодиодные ленты и управлять ими с выключателей или по RS-485 (Modbus).

Диммер поддерживает 11 режимов работы, имеет универсальные входы с аппаратным распознаванием типов нажатий и настраиваемую частоту ШИМ. Каждый канал выдерживает ток до 5 А, если этого недостаточно — следует использовать усилитель WB-AMPLED.

Модули аналоговых выходов

Для управления светильниками и диммерами с входом 0-10 В (1–10 В) используются модули аналоговых выходов. У нас для этого есть WB-MAO4, который поддерживает два режима работы 0-10 В и ШИМ, управляется с выключателей и по RS-485 (Modbus).

Шлюз Modbus-DALI

DALI — специальный цифровой протокол и стандарт связи для управления освещением. Использует двухпроводную линию связи, которую допускается прокладывать вместе с силовыми проводами, в том числе и в одном кабеле. В одной линии DALI могут работать до 64 устройств.

Светильники с протоколом DALI в последнее время популярны в различных дизайн-проектах: они выглядят красиво, поддерживают разные режимы работы и к ним достаточно протянуть один пятижильный кабель для питания и управления. Так же они умеют сообщать свой статус, например, «перегорела лампочка».

Для управления устройствами с протоколом DALI с помощью контроллеров Wiren Board нужно использовать шлюз ECOdim DALI GW2, который преобразовывает команды протокола Modbus RTU/TCP в команды DALI. Более подробную информацию о работе шлюза можно найти в документации.

Источники управляющих сигналов

Следующий тип устройств системы управления освещением — источники управляющих сигналов: выключатели, регуляторы, пульты, датчики движения и освещенности и т.д.

Клавишные выключатели

Клавишные выключатели бывают с фиксацией и без, клавиш может быть одна или несколько. В системах автоматизации удобно использовать выключатели без фиксации (кнопки), это позволяет на один выключатель назначить несколько действий.

Датчики присутствия и движения

Датчики присутствия и движения используются для автоматического включения света когда человек входит в помещение.

Датчик движения — это инфракрасный датчик (ИК), который срабатывает только, когда замечает движение в поле действия. Датчик присутствия — это микроволновый или ультразвуковой датчик, который «видит» человека даже, если он неподвижен.

Выходы таких датчиков могут быть дискретными или цифровыми.

Датчики освещённости

Датчики освещенности — это устройства, которые измеряют уровень освещённости в комнате и передают измеренные показания в систему управления. С помощью этих датчиков можно поддерживать требуемый уровень яркости освещения, создавая комфортную атмосферу.

Обычно они входят в состав комбинированных датчиков, например, WB-MSW v.3.

Комбинированные настенные датчики WB-MSW v.3

Настенные комбинированные датчики WB-MSW v.3 применяют там, где нужно включать свет при нахождении человека в помещении и/или поддерживать заданную яркость освещения. Кроме этого они позволяют следить за климатом в помещении и управлять бытовой техникой по ИК.

Есть модели с интерфейсами RS-485 (Modbus), а также WB-MSW v.3 LoRa и WB-MSW-ZIGBEE v.3.

Пульты управления

С помощью пультов можно дистанционно включать/выключать свет, задавать яркость, управлять цветом RGB подсветки и т.д. Обычно пульты работают по протоколам Zigbee и Bluetooth.

Для использования с контроллером Wiren Board рекомендуем выбирать пульты с поддержкой Zigbee.

Настенные панели управления

Настенные панели бывают универсальными и предназначенными для одной определённой функции, например, управление освещением. Обычно они поддерживают один из протоколов передачи данных: MQTT, Modbus, KNX, Bluetooth и Zigbee.

С контроллером Wiren Board часто используют KNX-панели, программируемые панели (HMI) с Modbus или обычные планшеты, куда выводятся графические и текстовые дашборды.

Мобильные устройства и голосовые помощники

В стандартную поставку контроллера входит адаптивный веб-интерфейс, который можно использовать для управления системой автоматизации с мобильного устройства или настроить интеграцию со сторонними мобильными приложениями и облачными сервисами: Дом с Алисой, Сбер Салют, Apple Home Kit, Home Assistant, MQTT Dash, SprutHub и т.п.

Большинство облачных сервисов предоставляют доступ к голосовому помощнику, который умеет управлять оборудованием и запускать сценарии управления: Ужин, Кино и т.п.

Источники питания для системы автоматизации

Для питания модулей и датчиков системы автоматизации освещения используются блоки питания с постоянным напряжением, обычно это 24 В. Блоки питания устанавливаются в щите автоматики и выбираются исходя из потребляемой системой мощности. Если мощности одного блока недостаточно, то можно разбить потребителей на группы и использовать несколько блоков питания.

Мы предлагаем несколько видов блоков питания различной мощности для установки на din-рейку. Смотрите список в разделе Комплектующие.

Как изготовить диммер для ламп накаливания самостоятельно?

Недостатка в предложении этих приборов нет. Тем не менее, всегда существует категория домашних умельцев, стремящихся все без исключения сделать самостоятельно. К этому может подвигнуть и достаточно высокая стоимость диммеров заводского изготовления.

А своими руками изготовить прибор для регулировки мощности свечения лампы – не столь сложно. В начале публикации уже приводилась принципиальная схема с минимальным набором элементов. Однако, у нее есть серьёзные недостатки, выражающиеся в слишком «острых зубьях» вырезаемых из синусоиды импульсов. То есть каждое включение питания на лампу (100 раз-в секунду) следует резкий скачок напряжения. Это негативно сказывается на долговечности источника света – лампы быстро выходят из строя.

Потому такую схему следует немного усложнить. Но, действительно, совсем чуть-чуть, добавив буквально пару простейших элементов только для сглаживания этих самых «острых краев» выходных импульсов.

Схема приобретает следующий вид:

Улучшенная схема несложного в сборке диммера для ламп накаливания

Разбираемся с деталировкой

Обозначение на схеме	Иллюстрация	Элемент схемы, допустимые аналоги
VS1		Симистор ВТ137 600Е. Возможна замена на ВТ134, ВТ136, ВТ138, КУ208Г, MAC8S, MAC212-2. Обязательно уточняйте в справочниках расположение выходов, так как у разных элементов оно может различаться. Если планируется нагрузка 150 Вт и выше, необходима установка радиатора.
VS2		Динистр DB3. Допустимые замены — DB3, DC34, HT32, HT34, HT40, КН102.
R1		Удобный пользователю компактный переменный резистор (потенциометр) сопротивлением 500 кОм, желательно – с функцией выключения цепи.
R2		Резистор 4.7÷10 кОм, 0,5÷2 Вт
C1		Неполярный конденсатор 0,1÷0,22 мкФ, напряжение 400 В.
С2		Неполярный конденсатор 22÷100 нФ, напряжение 100 ÷ 300 В.

Собрать такую схему можно на обычной универсальной монтажной панели. Или же, при желании, изготовить печатную плату. Схема несложна, и ошибиться в ней будет сложно.

В собранном виде это может получиться примерно так

Еще проще будет собрать диммер, если применить готовый фазовый регулятор мощности ГРН-1-220. Здесь вообще остаётся только дополнить схему переменным резистором.

Схема диммера с фазовым регулятором мощности ГРН-1-220

DA1 – интегральный регулятор ГРН-1-220

R1 – переменный резистор 330 кОм

ЕL1 – подключенная нагрузка мощностью до 400 Вт.

Такая схема отличается высокой устойчивостью к внешней температуре – в диапазоне от -40 до +70 ℃.  Если нагрузка не превышает 250 Вт, можно на ГРН даже не установить радиатор.

Диапазон изменения выходного напряжения – от 0 до 97%.

Ограничения – работа такого диммера не допускает подключения емкостной нагрузки. А вот для любой резистивной и для управления коллекторными двигателями в самый раз.

В случае, когда требуется подключение более высокой мощности нагрузки, свыше 400 Вт, схему можно несколько видоизменить. ГРН в такой схеме не пропускает ток нагрузки через себя, а становится «генератором» подачи управляющего напряжения на симистор VS1.

Схема для подключения нагрузки мощностью свыше 400 Вт

В схему добавлено всего два элемента:

VS1 – симистор ТС122-25, ТС132-40 и другие.

R2 – резистор 100 Ом

По сути, мощность подключаемой нагрузки особо не ограничивается, и зависит только от допустимых параметров тока, протекающего через симистор при его открытом положении. А он – немаленький: вторая группа цифр в маркировке этой серии симисторов как раз и показывает величину прямого тока.

*  *  *  *  *  *  *

Завершим публикацию видеосюжетом, в котором его автор делится своим опытом самостоятельного изготовления диммера. Схема схожая с той, что рассматривалась выше, но дополнена еще и светодиодным индикатором работы.
