Как самостоятельно отремонтировать стартер? принцип работы, 6 возможных причин поломки, разборка и замена щёток устройства

Ваз 2109: неисправности стартера — ищем причины

Стартер для ваз 2109

Стартер, без него не запустишь автомобиль, а значит, далеко не уедешь. От его работоспособности зависит успех поездки.Поэтому нужно разобраться, как предотвратить его выход из строя, или же устранить уже имеющейся поломки.Рассмотрим более подробно:

• Тревожные сигналы
• Неисправности

Тревожные сигналы

Стартер является самым высоконагруженным электрическим потребителем в автомобиле. Если при запуске автомобиля появляются посторонний звук, шум, треск, или же становится ясно, что произошли изменения в работе стартера, не откладывая необходимо принять меры.На ВАЗ 2109 проблемы со стартером могут быть разные, некоторые из них можно устранить и своими руками, прочитав, как это делать или просмотрев видео.Вот небольшая инструкция по неисправностям.

Неисправности

Итак:

• Если на ВАЗ 2109 не запускается стартер, для начала нужно сделать элементарную проверку
  1. Проверить, не сел ли аккумулятор (АКБ).
• Проверить предохранитель в блоке предохранителей, отвечающий за стартер.
• Проверить реле, отвечающее за стартер, оно находится в подкапотном пространстве (фото 2).

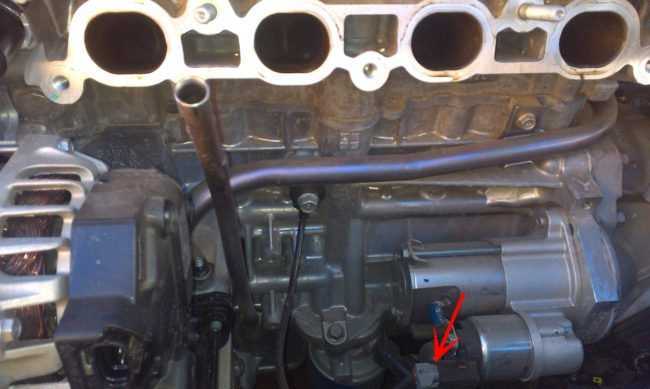

Меняем реле (Фото 2)

Если все же на ВАЗ 2109 не работает стартер и проблема в другом, необходимо обратится к специалисту.

• На ВАЗ 2109 еле крутит стартер
  1. необходимо убедиться, в норме ли заряд АКБ
• не перетянут ли ремень генератора

Совет! Если проблема в другом, необходимо обратится к специалисту, возможно, изношены втулки стартера или иная причина. Чаще на ВАЗ 2109 плохо крутит стартер по причине износа передней втулки установленной в картере двигателя.

• На ВАЗ 2109 клинит стартер (поворачивая ключ в режим «пуск двигателя», стартер срабатывает на 1-2 секунды, что недостаточно для пуска двигателя и останавливается)
  1. необходимо убедиться, не греются ли клеммы на аккумуляторной батарее, не греется ли плюсовой провод, подходящий до стартера. Если греется, значит, плохой контакт.
• возможно, необходима замена втулок якоря.
• На ВАЗ 2109 залипает стартер, другими словами на ваз 2109 стартер не отключается (отпуская ключ после запуска двигателя, стартер продолжает работать)
  1. Возможно, вышло из строя дополнительное реле стартера (не втягивающее реле).
• Возможнозалипают контакты (пятаки) втягивающего реле стартера.
• Или не исправность в контактной группе замка зажигания — сплавились контакты.
• На ВАЗ 2109 не крутит стартер на морозе (стартер немного проворачивает, но с большим натягом, или же вообще не крутит)
  1. Скорее всего, на морозе химические процессы в аккумуляторе приостановились. Необходимо включить свет на несколько минут это поможет разогнать АКБ.
• Другой вариант предполагает отогрев АКБ в теплом помещении (не стоит делать слишком большой перепад температур, например, ставить в горячую воду)
• Также можно завести автомобиль, кинув питание от другого автомобиля
• Если предыдущие варианты не помогли, необходима замена АКБ
• На ВАЗ 2109 не крутит стартер, щелкает реле (при удерживании ключа в режиме «пуск двигателя», реле само включается и отключается)
  1. Сел аккумулятор

Происходит это, потому что заряда АКБ хватает, чтобы сработало втягивающее реле. При замыкании контактов идет большое потребление тока стартером, но этого тока не хватает для его работы.Напряжение на АКБ падает, и втягивающее реле возвращается в исходное положение. Нагрузки больше нет, снова тока хватает, чтобы сработало втягивающее. Действия повторяются. Итак:

• На ВАЗ 2109 не включается стартер (втягивающее реле включилось, а стартер не включился)

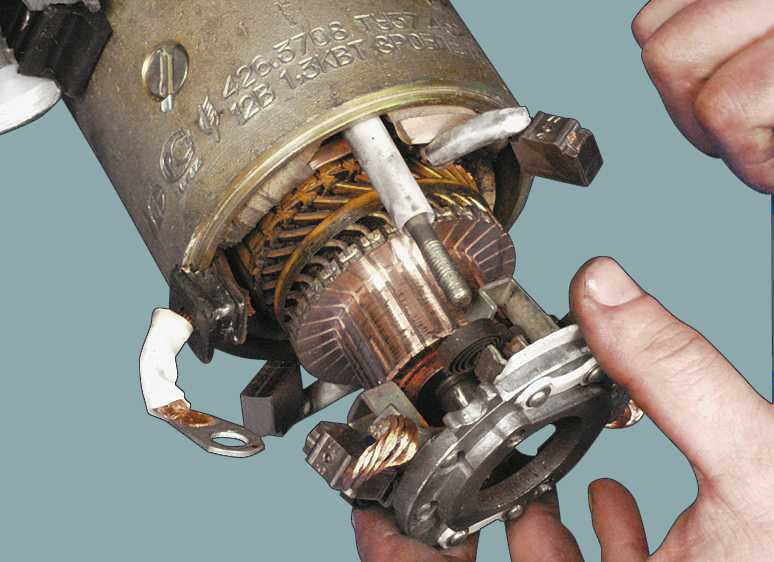

  1. Изношены щетки стартера (фото 3)
• Возможно, стартер сгорел
• заклинил стартер

Совет!Если стартер сгорел, иногда целесообразней купить новый стартер, цена на стартер варьируется от фирмы производителя.

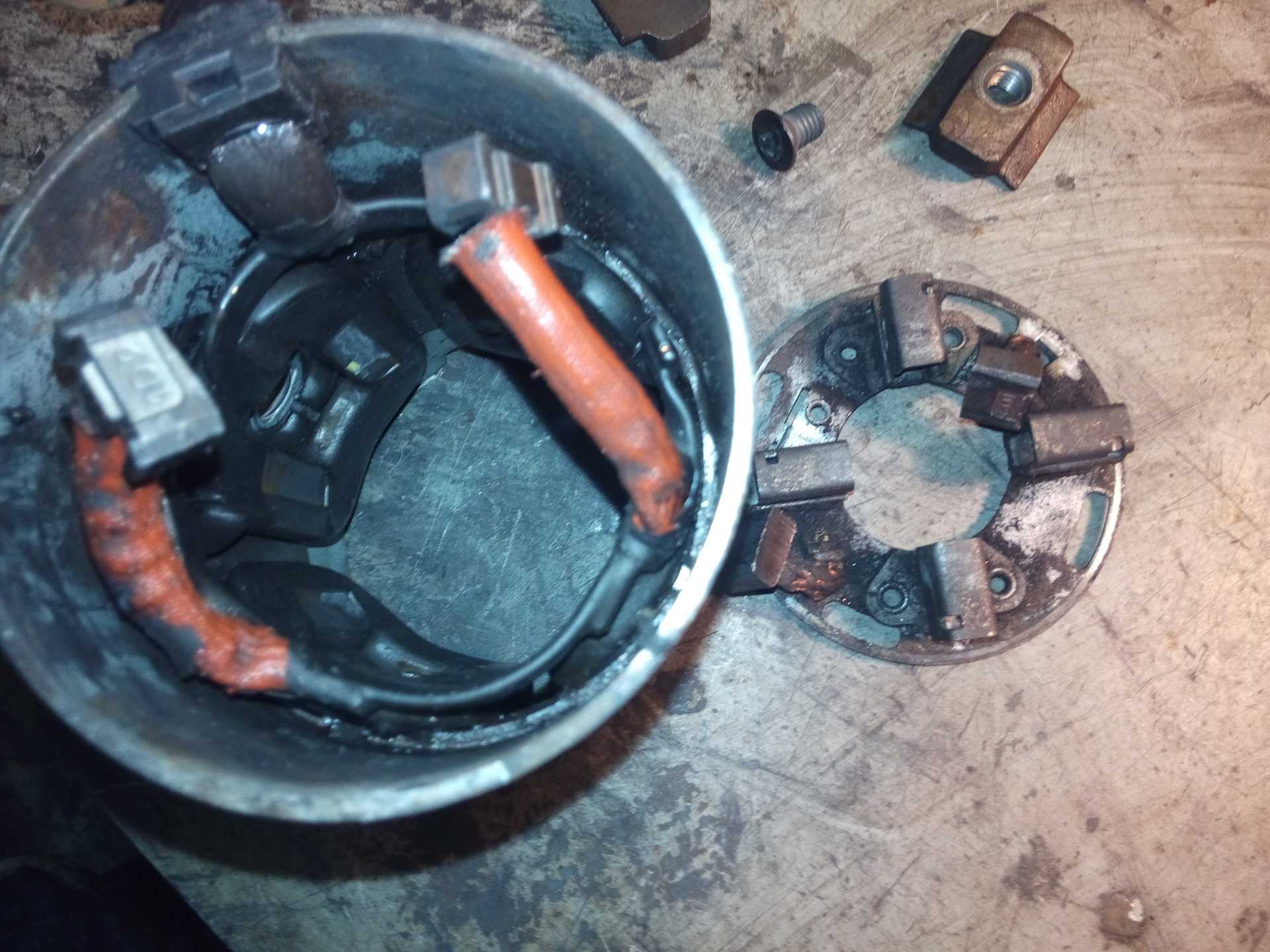

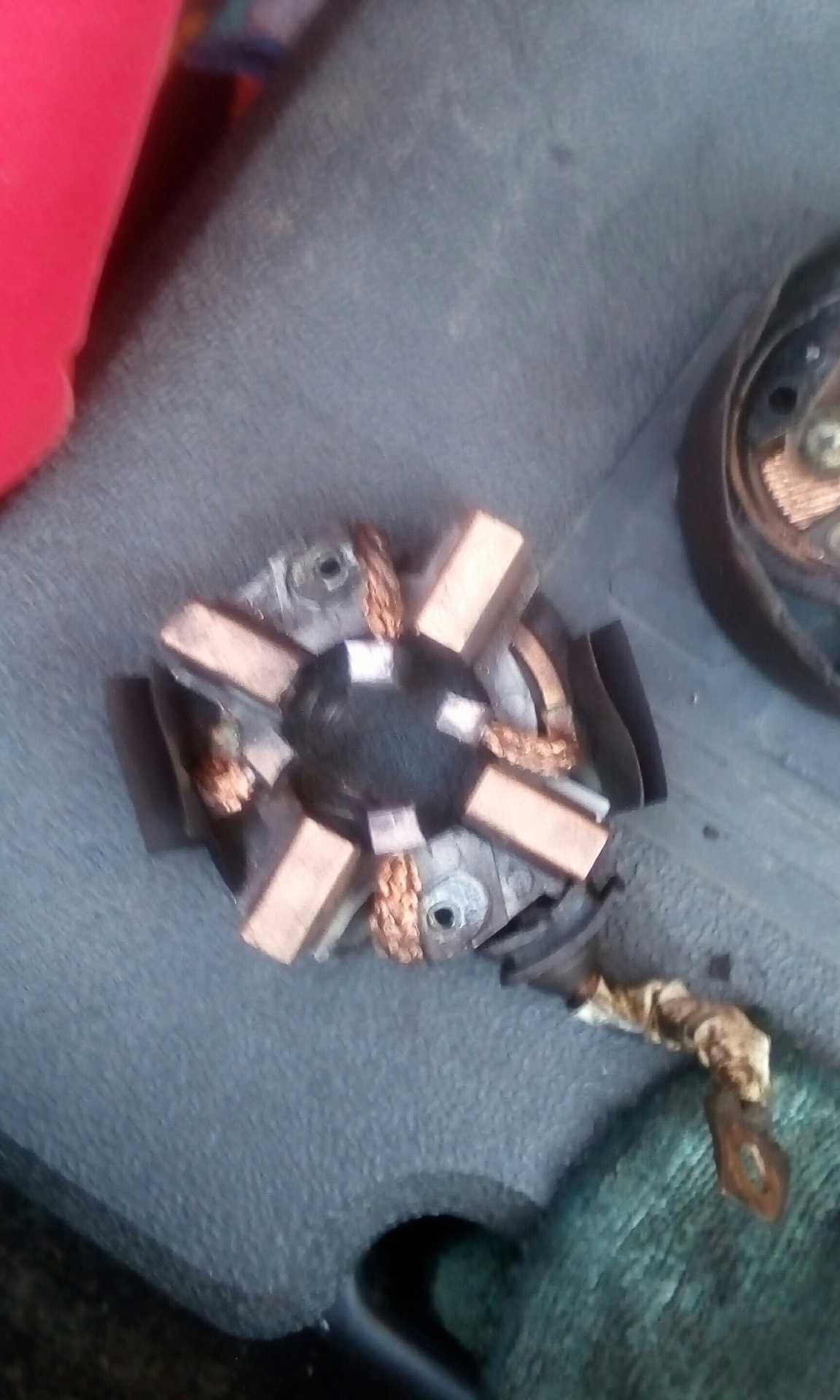

Щетки изношены и не достают до якоря (фото3)

• На ВАЗ 2109 стартер трещит
  1. Сломаны или изношены зубцы венца маховика. (фото 4)
• Изношен бендикс (механизм, входящий в зацепление с маховиком).

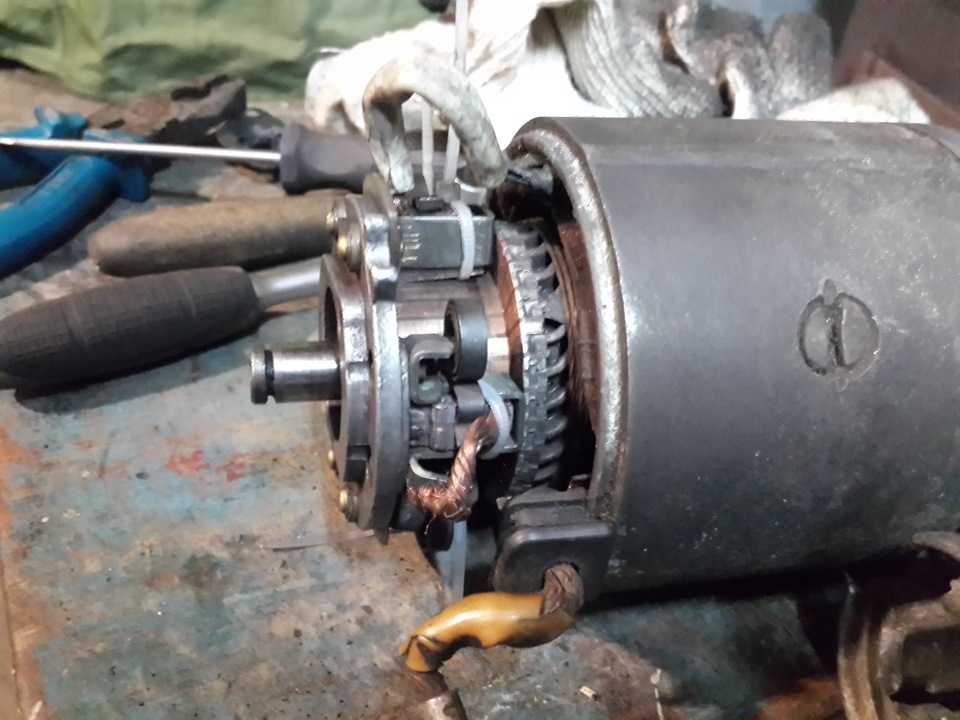

В этом месте стартер трещит (Фото 4)

Совет! одной из наиболее частых неисправностей стартера является люфт якоря. Как же устранить люфт якоря стартера ВАЗ 2109. Необходима замена втулок скольжения. Наибольшую сложность для некоторых представляет замена передней втулки находящейся в картере (фото 5). А именно как достать эту втулку?

Решения

Итак:

• Подбираем подходящий метчик, ввертываем его во втулку и вытаскиваем.
• Или же разрубать втулку острым предметом ( отвертка, маленькое зубило, др.)

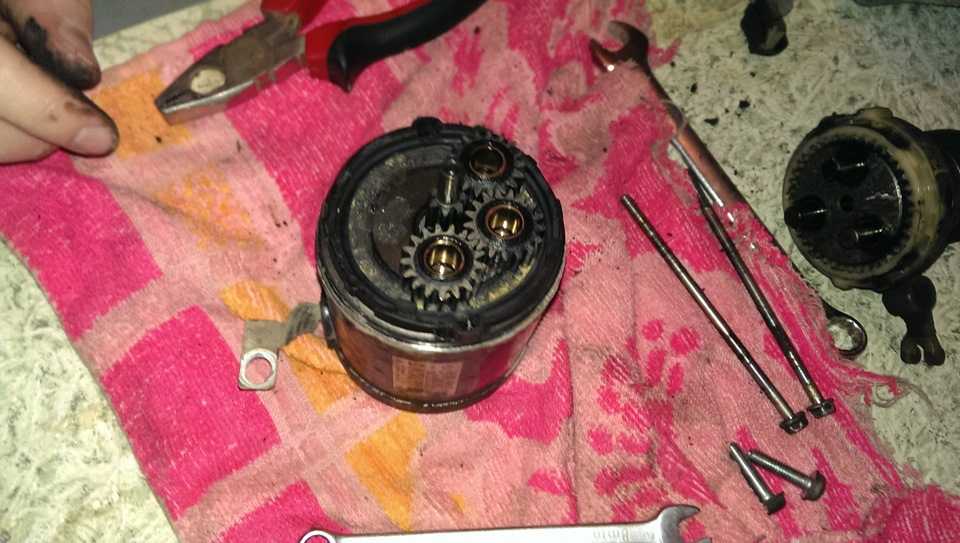

Втулка в корпусе (фото 5)

На первый взгляд неисправностей стартера очень много, но нет ничего невозможного. То, что сделано руками человека, можно обязательно починить, а имея необходимые знания и навыки, это можно сделать гораздо быстрее и качественнее. Хорошего ремонта.

masteravaza.ru

Есть ли смысл в замене?

На самом деле, исправный родной стартер при хорошем аккумуляторе со своей задачей справляется очень даже замечательно, и машина успешно заводится даже в очень лютый мороз. Конечно, речь о машинах, не имеющих проблем в зажигании и топливной системе. Однако преимущества у редукторного стартера есть.

• Компактность. Пожалуй, это самый наглядный момент. Хотя при общей массе машины этот плюс, может, и не самый главный.
• Более высокая скорость вращения. А вот это уже облегчение запуска мотора.
• Более высокий момент на выходном валу. Это преимущество вы оцените при пуске в мороз. Такой стартер бодро крутит даже при очень густом масле.
• Экономичность. Потребление редукторного стартера несколько ниже.
• Красивый звук при запуске. Это просто приятный бонус.

Технически редукторный стартер отличается от обычного тем, что в его конструкции присутствует планетарная передача, посредством которой вращение передается с вала электромотора на выходной вал стартера.

Снимаем стартер на Хёндай Солярис: артикул и видео внутри

Любой, даже самый надёжный узел и агрегат, со временем может выйти из строя. К сожалению, это касается и стартера Хендай Солярис, независимо от года выпуска.

Артикул и взаимозаменяемость стартера на Хендай Солярис

Агрегат взаимозаменяем со стартером, установленным на Киа Рио, и имеет каталожный номер 36100-2В602 , редукторного типа. В случае возникновения неисправностей или отказа в работе, необходимо знать, как снять стартер на Хендай Солярис своими руками быстро и без лишней суеты.

Неисправности и особенности стартера

Оригинальный новый каталожный стартер на Солярис стоит порядка 15–16 тысяч рублей . Тем не менее он не всегда требует замены в случае выхода из строя или отказа в работе.

В первом случае причиной отказа может быть не только стартер, но и предохранитель, реле стартера, сам замок зажигания.

Продиагностировать это можно следующим образом:

1. Если стартер не крутит маховик коленвала , возможно, что аккумулятор не выдаёт достаточное напряжение для работы электродвигателя стартера. В этом случае нужно проверить мультиметром уровень заряда АКБ, оно должно быть в пределах 12–13 В.
2. Нет контакта в замке зажигания . Контактная группа замка зажигания Хендай Солярис подаёт питание на стартер при замыкании контактов 50 и 30. Их нужно замкнуть между собой на несколько секунд, при этом стартер должен начать вращать маховик коленвала.

Замок зажигания может подавать признаки жизни, включая панель приборов и бензонасос. Но контактная группа стартера может быть неисправна.

Расположение реле стартера на Хёндай Солярис

Снимаем стартер на Хендай Солярис

Стартер после эксплуатации.

В большинстве случаев, когда стартер не работает или работает некорректно, потребуется его демонтаж и ремонт. Стартер установлен в передней части блока цилиндров над масляным фильтром. Агрегат фиксируется к приливу блока цилиндров двумя гайками под ключ на 14. Алгоритм демонтажа стартера следующий:

1. В первую очередь, необходимо снять минусовую клемму с аккумулятора, чтобы избежать короткого замыкания.

Снимите клему «минус» с аккумулятора.

Отожмите фиксатор и отсоедините колодку жгута проводов от датчика давления масла.

Снимите провода и отведите в сторону.

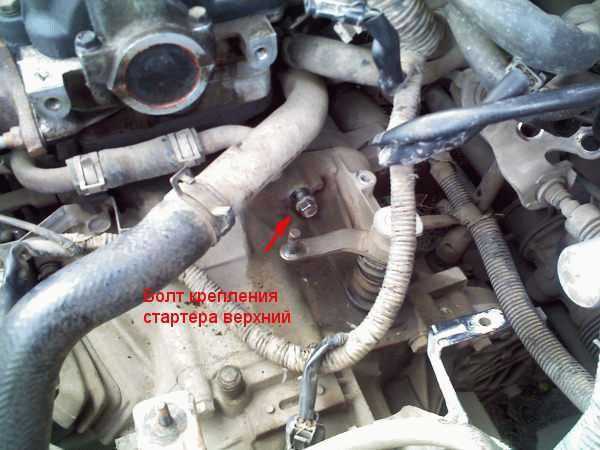

Открутите два болта и поддерживая снимите стартер.

После ремонта или замены установка производится в обратном порядке. Так можно быстро и самостоятельно снять и поставить стартер на Хендай Солярис. Уверенного всем пуска и ровных дорог!

Ремонт стартера ваз 2109

Самая неприятная неожиданность – когда автомобиль ломается, не успев запуститься. В этом может быть виноват только стартер. Тут не нужна диагностика и хитрости здесь не проходят. Неисправность стартера видна невооруженным глазом и двузначного прочтения здесь быть не может. Только демонтаж и ремонт.

Автомобиль ВАЗ 2109 – не космический корабль, но голыми руками стартер снять тяжело, да и опыт тоже не помешает. Автомобиль достаточно надежен и прост в эксплуатации, но, как правило, практически все девятки имеют внушительный пробег.

Так как стартер — самый нагруженный узел в системе пуска, то и выходит из строя он довольно часто. При неправильной эксплуатации – тем более. Поэтому ремонт стартера ВАЗ 2109 — не трагедия, а, скорее, закономерность.

1. Устройство стартера
2. Демонтаж стартера
3. Ремонт стартера ВАЗ 2109
4. Втягивающее реле
5. Щетки стартера

Устройство  стартера

Не снимая стартер с автомобиля, у нас едва ли получится провести толковый ремонт стартера ВАЗ 2109, поэтому его необходимо вначале демонтировать. Но перед этим кратко коснемся конструкции стартера, чтобы было понятно, о чем идет речь.

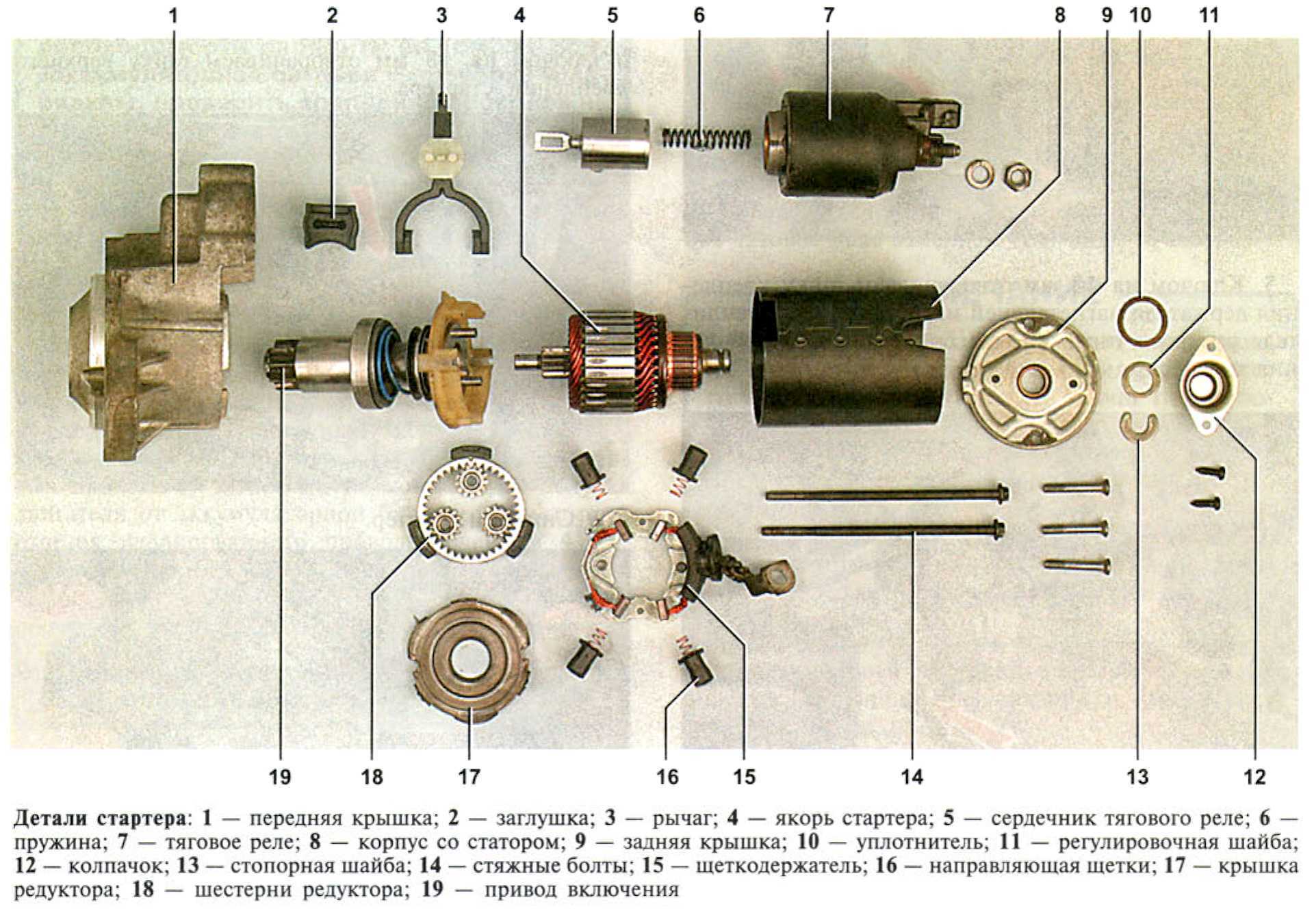

Стартер представляет собой обычный мощный тяговый электродвигатель, состоящий из самого двигателя и втягивающего реле – устройства, которое отвечает за зацепление зубьев стартера с зубьями маховика двигателя автомобиля. На рисунке показано общее его устройство, а детальнее мы познакомимся с ним после разборки:

1.  Крышка коллектора.
2.  Корпус двигателя.
3.  Крышка привода.
4.  Бендикс.
5.  Вал электродвигателя.
6.  Втягивающее реле.
7. Клеммы.
8.  Вывод обмотки якоря.

Это общее устройство стартера, но по нему уже понятно, как узел работает – при повороте ключа зажигания напряжение подается на клеммы стартера, срабатывает втягивающее реле, которое вводит в зацепление шестерню бендикса стартера и маховик двигателя, электродвигатель прокручивает ДВС, он запускается, а после этого шестерня втягивающее реле и механизм бендикса отводят шестерню на место. Это вкратце. Теперь приступим к демонтажу.

Демонтаж стартера

Причину неисправности нам удастся обнаружить и устранить только тогда, когда мы снимем и разберем стартер. Для снятия нам понадобятся обычные инструменты и набор головок. Сам процесс проводим в таком порядке:

1.  Отключаем минусовую клемму от аккумулятора и отключаем колодку с проводом от разъема на корпусе втягивающего реле.
2.  Ключом на 13 снимаем провода с выводов стартера.
3.  Снимаем защиту картера и откручиваем корпус стартера от блока цилиндров.
4. Легким движением вынимаем стартер и кладем его на операционный стол.

Ремонт стартера ВАЗ 2109

Как правило, основные неисправности стартера – это поломки втягивающего реле, износ втулок и износ щеток электродвигателя. В редких случаях из-за перегрева может замкнуть обмотка, но тогда характерный запах сразу оповестит о такой неприятности.

Для начала вооружимся обычным тестером и проверим обмотки стартера и работоспособность втягивающего реле. С обмотками все ясно – если они не прозваниваются – или перематывать, или менять стартер. С втягивающим реле сложнее.

Втягивающее реле

Подаем 12 вольт на плюсовую клемму реле, минусовую при этом можно просто прижать к корпусу. Если реле сработало – все отлично. Если нет – скорее всего дело в окислившихся контактах или в изношенной механической части. Тогда рычаги и рейки реле подлежат смазке, а контакты чистке.

Проверяем сопротивление на обмотках втягивающего реле. На втягивающей обмотке омметр должен показать 0,55 Ом, на удерживающей – 0,73-0,79 Ом. Для перемотки обмоток реле нужно специальное оборудование и специальный провод. Этим занимаются только в специализированных мастерских. Мы тоже не станем перематывать обмотки, и в случае обрыва просто заменим втягивающее реле.

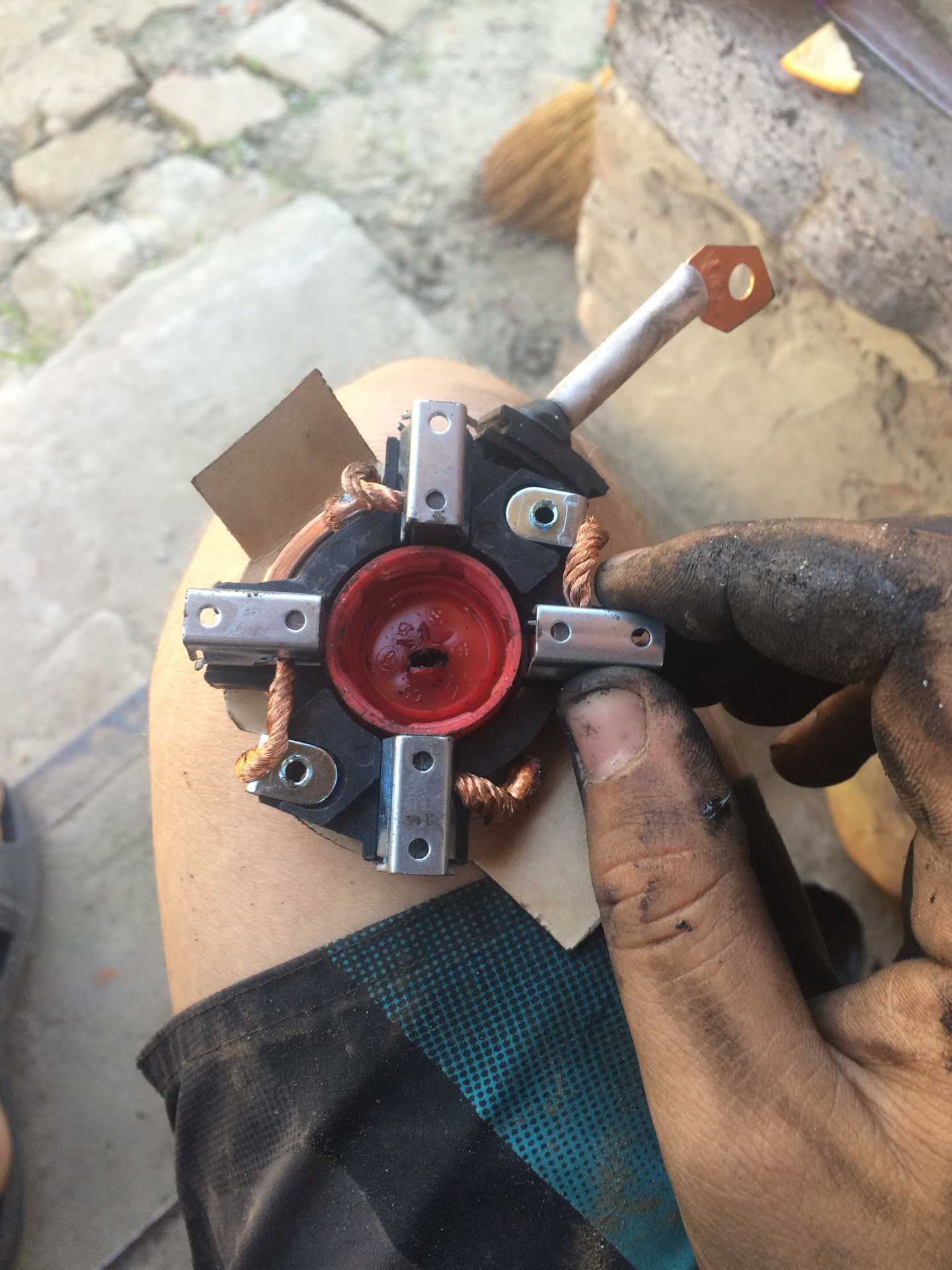

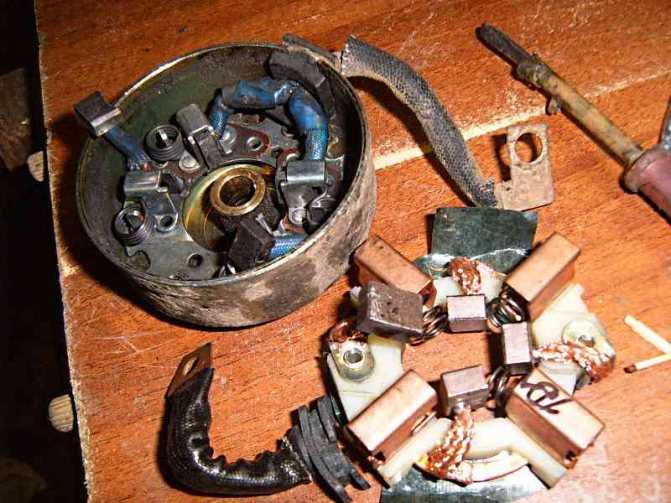

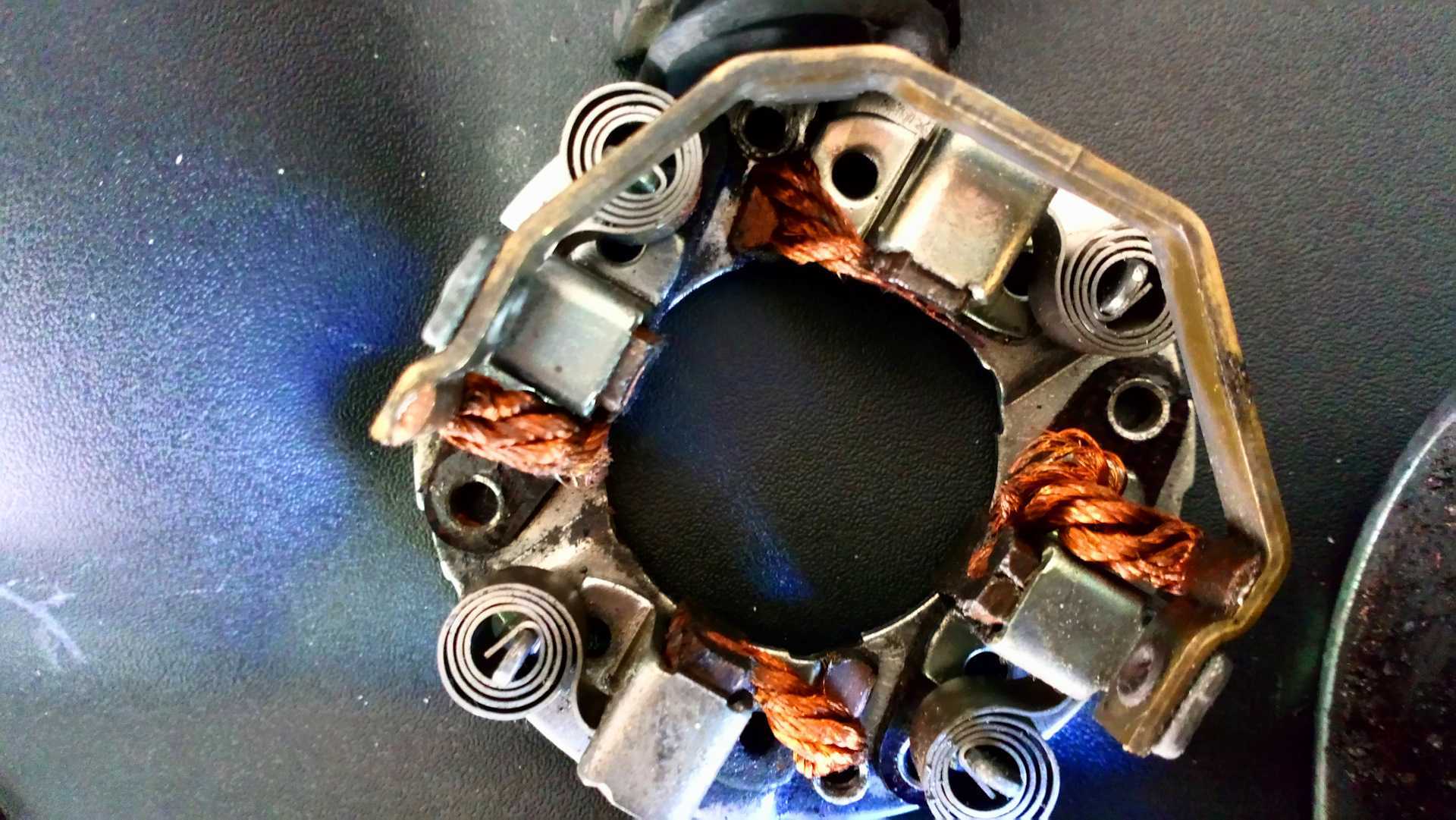

Щетки стартера

Очень часто причиной отказа стартера может стать износ щеток. Это проверить можно только одним способом – снять щетки и измерить их износ. Длина щетки не должна быть меньше, чем 10-11 мм, если меньше – заменяем их новыми.

Если мы уже сняли стартер, то есть смысл посмотреть на состояние втулок якоря электродвигателя. Они продаются в виде ремкомплекта и заменяются путем запрессовки специальными оправками. Но для этого необходима полная разборка стартера и всего электродвигателя. К этому нужно прибегать только в том случае, если все основные действия, которые мы выполнили, результата не дали.

Такое бывает крайне редко. Стартер ВАЗ 2109 достаточно надежный узел и при своевременной профилактике и нормальной эксплуатации может служить очень долго.
