Замена тормозного шланга. Практическое руководство.
Порядок выполненных работ по замене тормозного шланга.
Тормозная система играет важную роль в эксплуатации любого транспортного средства. Если хоть один ее элемент оказывается неисправен, то это может привести к губительным последствиям. Поэтому следует с особой бдительностью следить за исправностью всех элементов этой системы.
Важная составляющая любой тормозной системы – тормозной шланг. Растрескивание и износ тормозных резиновых шлангов является довольно распространенной проблемой.Чтобы не допустить этого, нужно смазывать его силиконовой смазкой, а также периодически осуществлять проверку его исправности. Если появляются какие-либо подозрения на наличие дефекта, следует сразу произвести замену тормозного шланга, ведь его неисправность в будущем может оказать губительное влияние на участников движения.
Последовательность действий:
1. Первым делом транспортное средство следует подготовить к выполнению необходимых операций. Для этого нужно расположить его на ровной поверхности, установить упоры под колесами с противоположной вывешиваемому колесу стороны.
В целях безопасности,устанавливаем под колёса упоры.
2. Домкратом поднимите переднюю часть машины. Поставьте авто на «колодки», чтобы обеспечить лучшую устойчивость. С помощью баллонного ключа произведите снятие колеса.
Для доступа к тормозному шлангу поднимаем автомобиль.
3. Все заменяемые крепежные и резьбовые элементы тормозной системы обработайте, используя специальную проникающую смазку. Благодаря этому вы обеспечите легкое их откручивание. Эту работу надо сделать заранее, чтобы смазка глубже проникла в соединения.
Заранее позаботимся,покрыв данным раствором места резьбовых соединений.
4. С помощью плоскогубцев извлеките фиксирующую скобу от тормозного шланга кронштейна кузова. Удерживая ключом 17 (чтобы наконечник тормозного шланга не смещался), произведите откручивание штуцера тормозной трубки, используя ключ 10.
Плоскогубцами убираем скобу,крепящую шланг к кузову.
5. Тормозной шланг вытащите из кронштейна. Убедитесь, что на тормозной трубке есть защитный колпачок от прокачанного штуцера. Если его нет, то утечка тормозной жидкости неизбежна. Ключом 10 открутите крепежный болт скобы, удерживающей тормозной шланг, и снимите его.
Предотвратить утечку тормозной жидкости из разъединённого шланга.Устанавливаем резиновый колпачок от штуцера прокачки.
6. Воспользуйтесь ключом 14 для откручивания крепежного болта тормозного шланга и его снятия.
Выворачиваем болт который крепит шланг,применяя ключ на 14.
7. Установка нового шланга должна проходить в обратном порядке. Также необходимо сменить уплотнительные шайбы из меди. Установив новый тормозной шланг, нужно прокачать тормозную систему.
Прокачка тормозной систем:
1. Чтобы прокачать тормозную систему, залейте в бачок тормозную жидкость на уровень max.
Дозаправить бак,на главном тормозном цилиндре тормозной жидкостью.
2. Далее со штуцера надо снять защитный колпачок и надеть на него прозрачный шланг, после чего опустить в емкость, где находится тормозная жидкость. Благодаря этому вы исключите попадание воздуха вовнутрь тормозной системы.
Обязательно после проведения замены тормозного шланга нужно прокачать систему,удалив воздух.
3. Для прокачки тормозов без помощника не обойтись. Он должен жать педаль тормоза и удерживать ее в нажатом положении. Попросите помощника нажать педаль тормоза до упора 3 раза. При этом вы должны с помощью ключа 10 произвести откручивание штуцера прокачки.
Откручиваем ключиком штуцер прокачки.
Скопившийся воздух будет собираться в бочке с жидкостью. После этого надо закрутить штуцер, повторив операцию снова. Повторять нужно до тех пор, пока воздух не выйдет из системы. 4. По мере выхода воздуха вам необходимо будет доливать в бачок тормозную жидкость. По завершении этой операции следует плотно завинтить штуцер прокачки, демонтировать трубку, установить защитный колпачок, после чего произвести установку колеса на прежнее место.Для прокачки доливать нужно жидкость той марки, которая используется в вашей автомобильной системе.
Снятие и замена моторчика печки Рено Меган 2
Замена щеток меднографитовых на вентиляторе отопителя.
Вот пришел черед самого сложного этапа. Сделать это невозможно, пока не разберетесь со штоком тормоза.
Принцип функционирования системы отопления в Рено Меган 2 идентичен таковому, который присутствует у множества моделей от других производителей. Это удается только с соблюдением определенного положения моторчика.
Теперь требуется снять разъемы с двумя проводами теми, что толще. Разъем открывается по тому же принципу, что и крышка багажника.
Ну и последний этап. Достаем узел печки Рено Меган. Сделать это невозможно, пока не разберетесь со штоком тормоза. Здесь придется постараться и попробовать проявить фантазию.
Мотрочик Рено Меган лучше всего пролезает под штоком педали тормоза. Делать это нужно очень аккуратно, стараясь не повредить сам моторчик и прилегающие к нему элементы.
Собрать моторчик также просто. Вторым этапом перемещаемся в область расположения педалей. Для обеспечения лучшей видимости рекомендуется вооружиться фонариком лучше тот, что надевается на голову.
Обнаруживаем кнопку стоп-сигнала и демонтируем ее. Для этих целей необходимо повернуть кнопку в направлении, обратному ходу часовой стрелки, и вынуть сам элемент.
Следующим действием снимаем разъем педали акселератора. Здесь слегка надавливаем на плоскую сторону и затем размыкаем фиксатор.
Еще записи про Renault Megane:
Размещен предохранитель непосредственно в салоне. Ищите его в блоке, который находится снизу, возле передней панели, с левой стороны. Если предохранитель в 30 ампер перегорел, предстоит обнаружить причину поломки.
Периодичность заправки и чистки кондиционера Renault Megane (Перово, ВАО)
Автомобильные кондиционеры – самая последняя система, которую хочет обслуживать автовладелец, но самая первая, которую он пытается включить во время летнего зноя. Всё время автовладельцы отсрочивают обслуживание, что приводит к неисправностям электромагнитной муфты
Производители автомобилей советуют выполнять ТО кондиционеров 1 раз в каждые 2 года, но в действительности выполнять техобслуживание важно ещё чаще по причине магистралей
Магистрали кондиционеров всё реже изготавливаются из алюминиевых сплавов и на их место приходят полимерные резиновые трубки. Трубки со временем рассыхаются и утрачивают гибкость, вследствие чего слабеет и их герметичность. В дальнейшем даже несущественная трещина может выпускать в месяц до 20% хладагента, что приведёт к поломке всей системы. Обслуживание системы кондиционирования состоит из определённых услуг:
- Заправка хладагентом – существует несколько главных видов этого вещества, каждый из которых используется сегодня в разных машинах, заправка кондиционера Renault Megane тоже может проводиться разными хладагентами в зависимости от года производства модели.
- Чистка – замену салонного фильтра, очистку магистралей и кондиционера Renault Megane советуется выполнять 1 раз в год, а при частой езде в большом промышленном городе эту процедуру стоит проводить чаще, – 2 раза в год.
- Проверка на герметичность деталей.
Совокупная стоимость чистки и заправки кондиционера Renault Megane рассчитывается из стоимости фильтра, работ по очистке и цены фреона.
Немного истории и описание принципа действия
В современном автомобиле с помощью задних и передних суппортов крепятся тормозные колодки, их основное предназначение состоит в прижимании с перемещением колодок к барабану или диску. Это единственный движущийся элемент тормозной системы, поэтому его исправность влияет на уровень безопасности автомобиля.
Суппорты изобрел Уильям Ланчестер в 1902 году, но их использование на тот момент было затруднительным и неэффективным. Конструкция была практически забыта на полвека и приобрела актуальность только с ростом автомобильной мощности. Впервые дисковые тормоза применили французы из Ситроен, одновременно доработав и создав современную конструкцию.
Предложенная версия тормозной системы обеспечила требуемую точность и надежность торможения, ранее недоступную для автомобилей с барабанным механизмом. Соответственно, тормозные суппорты являются центральным элементом тормозной системы, их замена требует четкого исполнения рекомендаций и качества установки, не допускающего брака.
Регламентное ТО системы кондиционирования
На сегодняшний день автомобилисты в подавляющем большинстве не представляют оснащение автомобиля без системы микроклимата. Техническое обслуживание системы кондиционирования Рено Меган версий 1, 2, 3 нужно проводить приблизительно через каждые 10-15 тыс. км пробега. Забитые трубки, конечно, на первом этапе не являются серьезной неисправностью, но доставляют много неудобств. Угрозы могут быть более значительными, чем выход из строя «климата». При длительном засорении трубок вода через салонный фильтр может попасть под шумоизоляцию и замкнуть разъемы в нижней части автомобиля.
Неисправность системы может причинять сильный дискомфорт. Например, дренаж будет в порядке, а износ игольчатого подшипника приведет к сильному шуму в салоне машины, для устранения проблемы потребуется его замена.
В самых простых случаях ТО автомобильной системы кондиционирования подразумевает его заправку. При этом советуем сделать полную проверку, провести дренаж и заменить изношенные элементы до проявления неисправности. Обязательно протестируйте микроклиматическую установку, которая при ошибках сборки элементов системы может не включаться или работать со сбоями.
Основная проблема хорошего ТО систем кондиционирования для Меган в том, что большинство автосервисов успешно проверяют только герметичность и делают заправку кондиционера. При этом найти специалистов, которые занимаются комплексным ремонтом систем кондиционирования, крайне сложно. Поэтому автомобилистам приходится подробно разбираться в конструкции самостоятельно.
Соответственно, проблема забитой системы может на самом деле быть более серьезной и потребует существенных затрат для её устранения.
Демонтаж и установка глушителя
Выполнить замену той или иной детали на Рено Меган можно самостоятельно. Рассмотрим подробнее, как произвести снятие и установку глушителя.
- Место соединения глушителя и резонатора обработайте проникающей смазкой, и выждите некоторое время, чтоб она подействовала. Открутите болты крепления, и отведите трубу глушителя в сторону.
- Выньте графитное уплотнительное кольцо и отсоедините кронштейн крепления от кузова. Ключом на 13 открутите и выньте болт, крепящий его к кузову.
- Отсоедините кронштейн от глушителя, открутив 2 гайки на 10 с обратной стороны. Снимите деталь. Кронштейн необходимо заменить, если порвались резинки, удерживающие деталь.
- Прикрутите кронштейн крепления в обратном порядке, смазав болты графитной смазкой.
- Установите новое графитное кольцо, забив его с помощью деревянного бруска. Теперь закрутите болты, соединяющие детали. Проверьте крепления и герметичность системы.

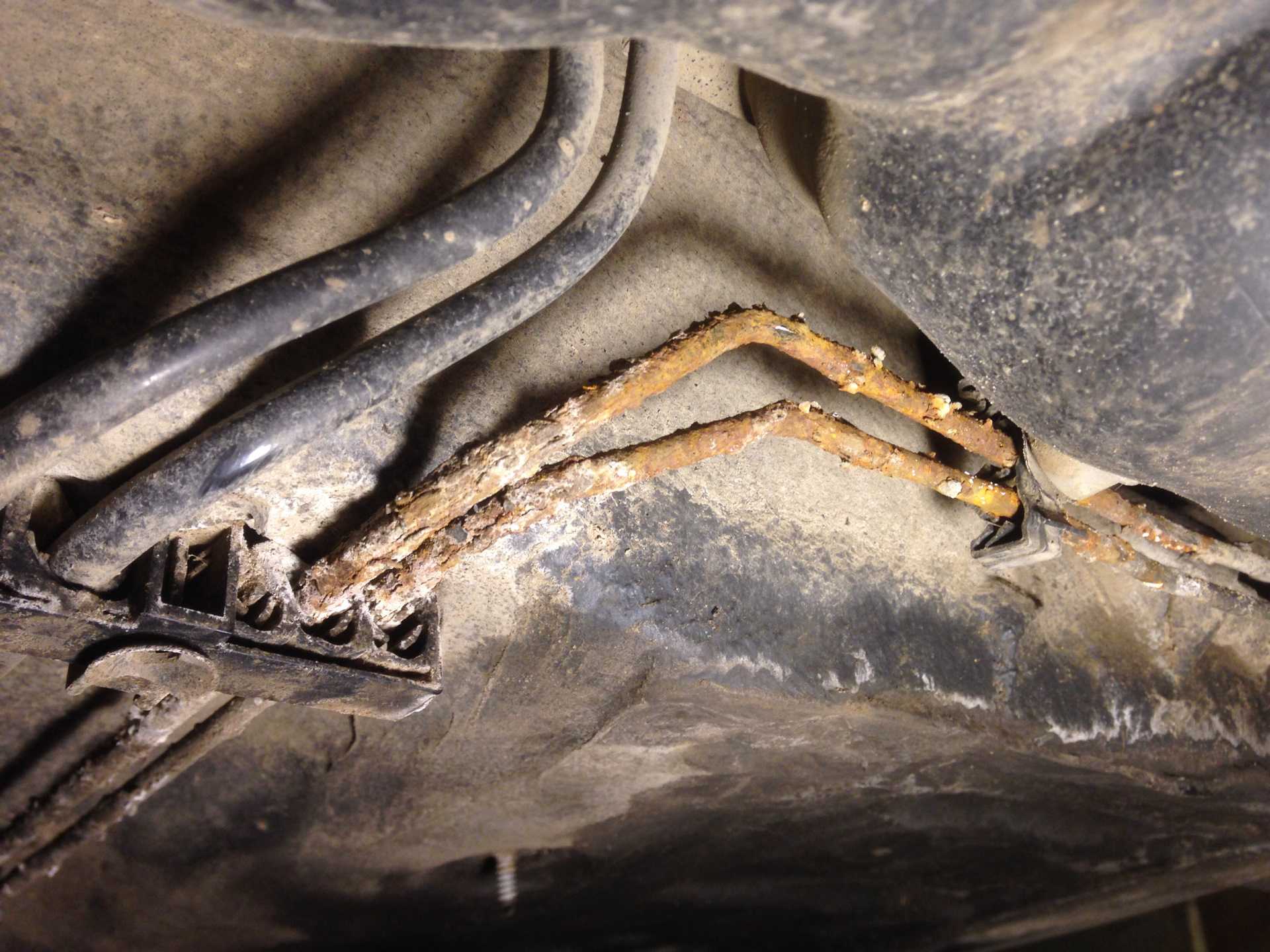

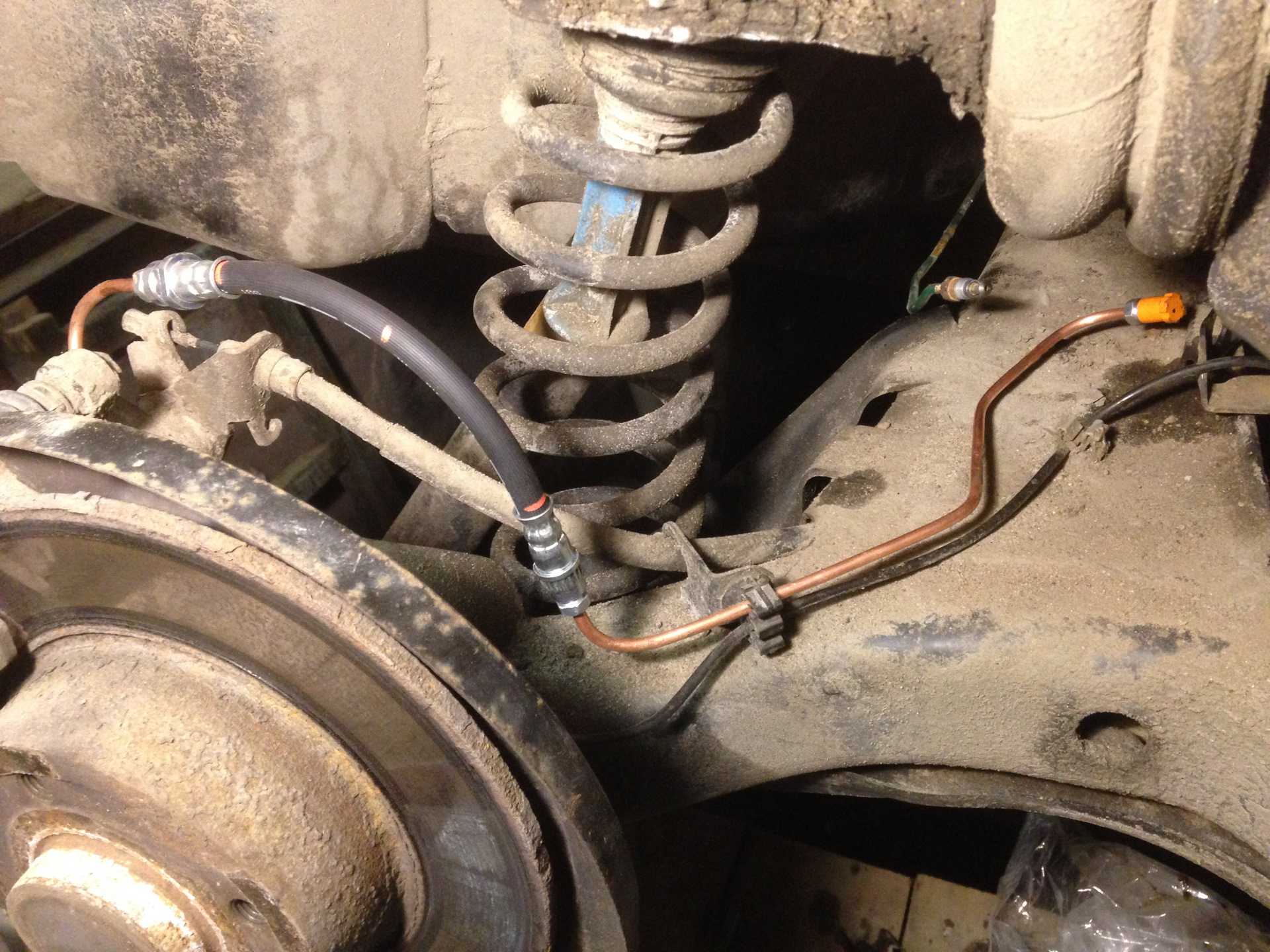

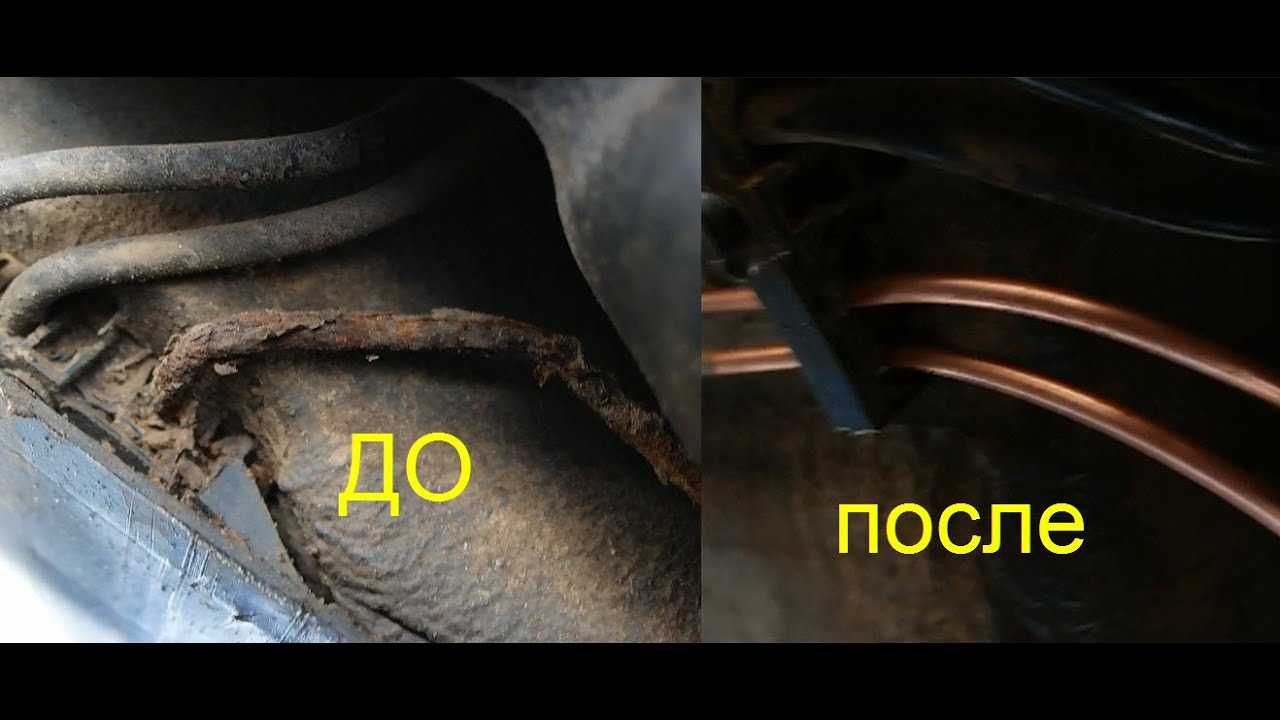

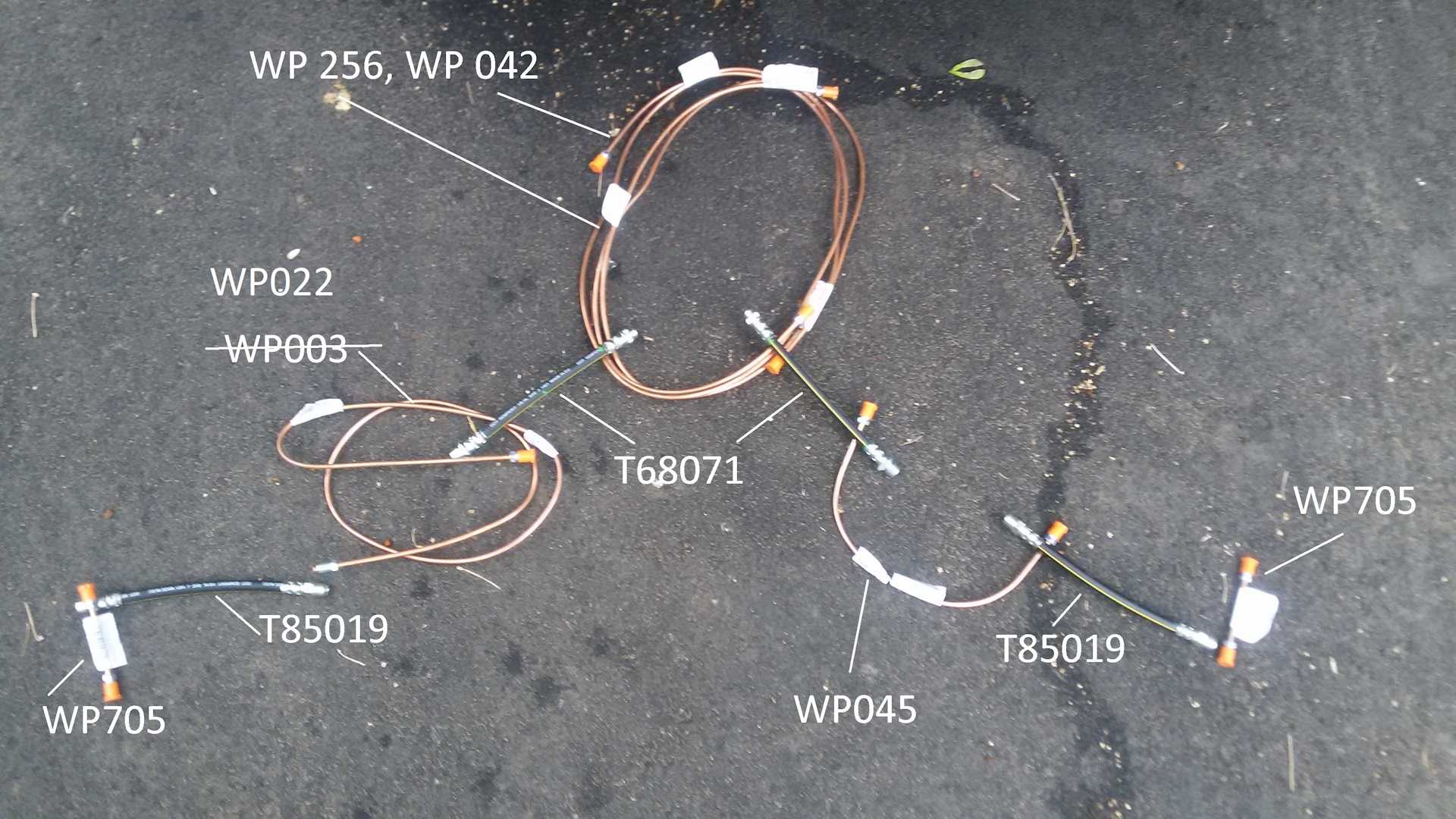

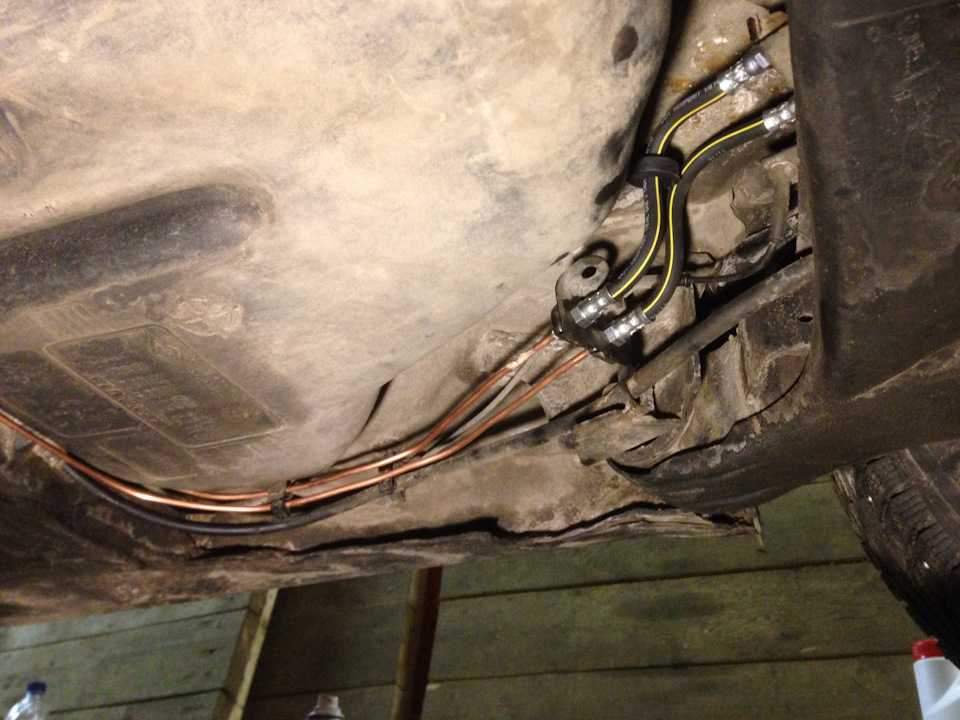

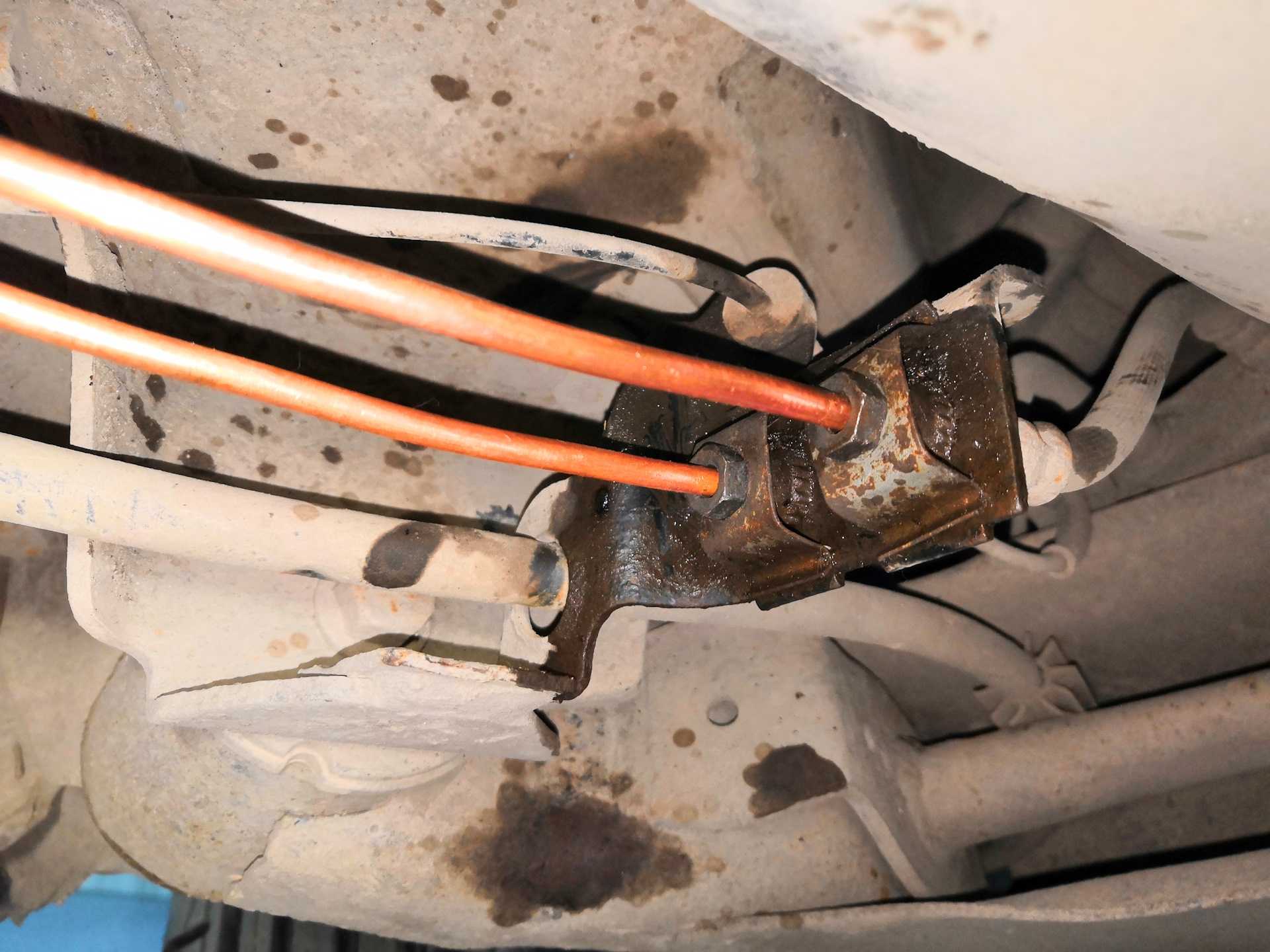

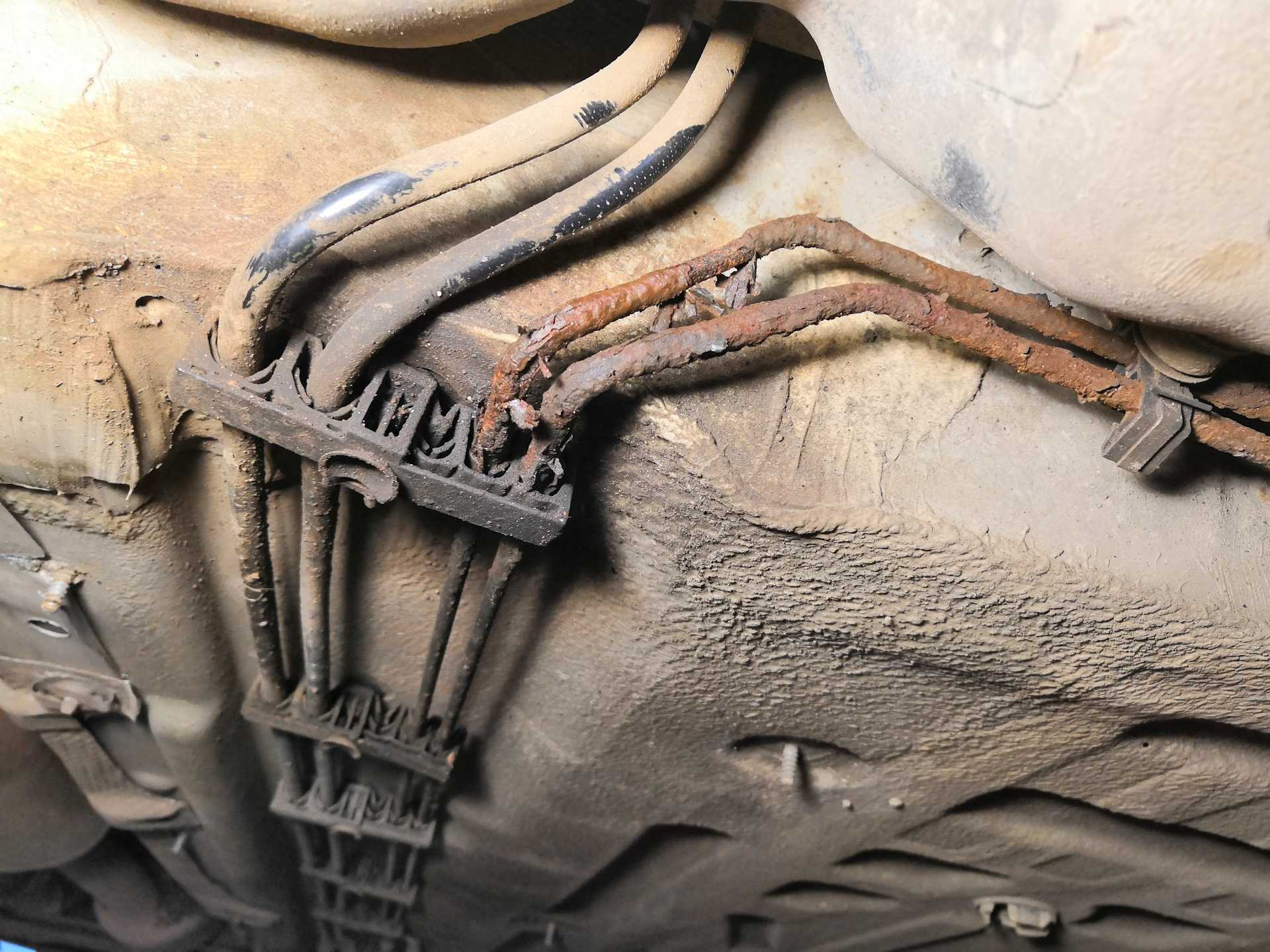

Замена тормозных трубок и шлангов Renault Megane
Замена тормозных трубок и шлангов
|
Прежде чем приступать к работе, см. Примечание, представленное в начале Раздела Прокачка гидросистемы тормозов. МОДЕЛИ, НЕ ОБОРУДОВАННЫЕ ABS |
|||||
|
СНЯТИЕ |
|||||
|
МОДЕЛИ, ОБОРУДОВАННЫЕ ABS
|
На моделях, оборудованных ABS, прежде чем разъединять тормозные трубки отсоедините кабель массы от батареи и не подключайте его, пока не окончите прокачку. Если не сделать этого, воздух может попасть в гидравлический блок, который очень трудно (в некоторых случаях невозможно) прокачать. При разъединении аккумулятора на моделях Scenic обратитесь к Разделу Системы заряда и запуска. |
СНЯТИЕ
1. См
параграфы выше, уделяя внимание следующему:
a) При отсоединении тормозной трубки от гидравлического блока, немедленно закупорьте открывшийся канал блока, чтобы предотвратить проникновение в него воздуха (см. Предупреждение). Прежде чем подсоединять трубку к блоку, убедитесь, что и канал, и трубка наполнены жидкостью (обратитесь к Разделу Прокачка гидросистемы тормозов).
b) Если тормозная трубка отделена от главного цилиндра, необходимо прокачать цилиндр, прежде чем подсоединить его к системе (обратитесь к Разделу Прокачка гидросистемы тормозов)
Прежде чем подсоединять трубку к блоку, убедитесь, что и канал, и трубка наполнены жидкостью (обратитесь к Разделу Прокачка гидросистемы тормозов).
b) Если тормозная трубка отделена от главного цилиндра, необходимо прокачать цилиндр, прежде чем подсоединить его к системе (обратитесь к Разделу Прокачка гидросистемы тормозов).
Видео про «Замена тормозных трубок и шлангов» для Renault Megane
замена тормозных трубок рено меган 2
Рено Сценик-замена тормозных трубок
https://youtube.com/watch?v=Ug4E5nApziY
Рено Меган 2 Замена задних тормозных трубок
Как прокачать сцепление Рено Меган 2, фото, видео, пошаговая инструкция
На автомобилях Рено Меган 2 всех поколений с МКПП конструктивно предусмотрено сухое однодисковое сцепление диафрагменного типа.
Место его установки стандартно – между коробочкой передачи и двигателем. Назначение – временное прекращение передачи крутящего момента от двигателя к трансмиссии.
Передача усилий от педали сцепления к механизмам его включения и отключения у Рено Меган 2 происходит через систему гидропривода.
Если последняя по какой-то причине завоздушелась, то могут возникнуть проблемы в работе узла вплоть до выхода его из строя.
Когда нужно прокачивать сцепление, важные особенности
Прокачка сцепления необходима:
После полной его замены.
Выхода из строя шлангов, а также других элементов.
При утечки тормозной жидкости и завоздушенности системы по причине ее разгерметизации (к примеру, между рабочим цилиндром и трубкой).
Из-за поломки главного цилиндра и его замены.
После замены выжимного подшипника.
При выявлении поломок в трансмиссии (важно чтобы при диагностике трансмиссии сцепление работало четко, без провалов).
Для прокачки сцепления на Рено Меган 2 производитель рекомендует использовать тормозную жидкость ROSDOT 4, которая соответствует требованиям стандартов SAE J 1703, FMVSS 116 DOT 4, ISO 4925, JIS K2233.
Если в процессе эксплуатации авто допускалось смешивание разных марок тормозных жидкостей, то рекомендуется провести полную ее замену с заменой всех прокладок и уплотнителей.
Если течи и завоздушенность системы происходят часто, то перед очередной прокачкой важно провести углубленную диагностику системы, выявить неисправность и устранить ее, вплоть до замены деталей.
Так же важно понимать, что бачек у Меган 2 обеспечивает работу двух систем – сцепления и тормозной. Забор жидкости для первой системы находится выше, чем для второй
Это сделано для того, чтобы, когда, например, потек главный цилиндр сцепления или рабочий, не пропадали тормоза. Т.е. контура отдельные.
Поэтому очень важно, чтобы перед прокачкой сцепления бачек был полным под самую крышку
Необходимый инструмент
Для прокачки сцепления понадобятся:
- Новая тормозная жидкость, в нашем случае ROSDOT 4.
- Шприц медицинский на 20 мл (лучше на 50 мл).
- Прозрачный шланг длиной не менее 1 метра (будет использоваться в паре со шприцом поэтому диаметр должен быть соответствующим). Можно использовать набор капельницы, там уже есть зажим для перекрытия поступления воздуха.
- Канцелярский зажим.
- Емкость для отработки.
- Ветошь.
Порядок прокачки, пошаговая инструкция
В первую очередь нужно найти штуцер рабочего цилиндра сцепления, через который прокачивается система. Он находится внизу слева от аккумулятора.
Чтобы удобно было выполнять работы снимите АКБ и площадку под ней.
Дальше:
- Находим заглушку на штуцере, очищаем и снимаем ее.
- Проверяем уровень тормозной жидкости в бачке и при необходимости доливаем под завязку.
- На штуцере есть два фиксатора (лиры), левый и правый. Нужно их очистить от грязи и сдвинуть.
- Правый опускаем вниз до упора, а левый, наоборот, поднимаем вверх до щелчка. Для этого можно использовать плоский щуп для вытаскивая магнитолы.
- Один конец шланга одеваем на штуцер, второй – на шприц.
- Сдвиньте в право (в сторону АКБ) черный шланг с трубкой приблизительно на 5 мм. На некоторых авто она может быть белым.
ВАЖНО: Если в системе нет ТЖ, то сдвинув лиры снимите черный шланг полностью и смажьте тормозной жидкостью кольца на штуцере. Это защитит их от повреждений
Дальше в работу подключается шприц. С помощью него выкачивайте ТЖ из системы. Чем он больше, тем лучше, меньше раз его нужно будет отключать и подключать.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Новый Renault Duster подорожал в России
Когда шприц заполнится, для того, чтобы в систему не попал воздух, сдвиньте влево черную трубку.
ВАЖНО: Не используйте ее повторно, за исключением тех случаев, когда в систему полностью залита свежая ТЖ. Дальше снова подсоедините шприц, сдвиньте трубку вправо и прокачивайте сцепление
Дальше снова подсоедините шприц, сдвиньте трубку вправо и прокачивайте сцепление.
По мере завоздушенности системы процедуру придется повторить от 2 до 4 раз. При необходимости доливайте тормозную жидкость.
- Отсутствие воздуха в шланге и шприце указывает на то, что сцепление прокачано.
- Сдвиньте и зафиксируйте черную трубку с помощью лир (фиксаторов), установите на место заглушку.
- Если сцепление по какой-то причине не прокачивается и в трубке постоянно находится воздух, проверьте состояние уплотнительных колец на выжимном подшипнике, скорее всего они износились и через них идет подсос воздуха.
Верхняя очистка дренажа
Для верхней очистки трубок потребуется демонтировать дворники и пластмассовую накладку, защищающую от попадания крупных загрязнений. Для этого потребуется снять крышечки на гайках крепления дворников, открутить их, нанести WD-40 на место соединения поводка и через несколько минут снять без усилия. Можно поступить и более радикально – с усилием сдернуть с раскачиванием конструкцию дворников, это делается достаточно просто. После этого снимаются пластмассовые желоба под стеклом.
Если вы длительно не проделывали работу по очистке, вам придется извлечь достаточное количество мусора – листьев, веток, грязи. После извлечения крупных элементов рекомендуем взять проволоку и бутылку с водой и сделать глубокую прочистку.
Особое внимание нужно уделить сливным отверстиям. Если очистка проводится регулярно, они могут быть не забиты, но затянуты иловой пленкой, которая также затрудняет дренаж
«Верхняя» механическая прочистка трубок возможна только на глубину 40-50 см. Для более глубокой очистки рекомендуем пробить воздухом с помощью установки Керхер или купить удлинительный шланг и пробить водой под давлением.
Renault Megane Бортжурнал замена, ремонт двигателя отопителя салона
Ремонтируем систему своими руками
Многие ремонтные работы можно произвести самостоятельно, как на бензиновых, так и на дизельных моделях. Выяснив причину плохой работы печки, необходимо устранить неисправность.
Снять вентилятор на Рено Меган всех трех поколений не очень просто. Для того, чтобы демонтировать вентилятор с моторчиком, который не включается, необходимо выполнить следующие действия:
- Убираем пластиковую накладку, которая находится возле педалей (справа). Делать это нужно аккуратно, чтоб не повредить хрупкие пластиковые защелки. Проворачиваем датчик стоп-сигнала против часовой стрелки, и вынимаем его.
- Отсоединяем разъем педали газа и вынимаем ось тормоза, удалив предварительно стопорную шайбу и опустив фиксатор вниз. Ключом на 13 откручиваем гайки крепления педального узла и демонтируем его.
- Внутри образовавшейся ниши находим нужную деталь (для этого необходимо воспользоваться фонариком). Вынимаем узел вентилятора, отсоединив разъем.
- Для того чтоб вынуть вентилятор, необходимо нажать на фиксатор и повернуть его против часовой стрелки. Извлечь деталь из штатного места довольно сложно, так как мешает шток тормозов. Можно аккуратно достать его, между трубками антифриза. Действовать нужно предельно внимательно, чтоб не повредить крыльчатку отопителя. Осмотрите деталь на предмет засора и механических повреждений, из-за которых он может не включаться.
Замена радиатора необходима в случае его протекания или засора. Для того чтоб совершить ремонт радиатора нужно выполнить следующие действия:
- Отсоедините провода от АКБ, начиная с минусового. Далее пережмите шланги, чтоб не вытекла охлаждающая жидкость, и откройте крышку лючка, который ведет к нижнему кожуху.
- Откройте щиток на панели приборов, который размещается сбоку. Теперь отключите колодку датчика и корректора фар и поставьте включатель режима на минимальное открытие заслонки.
- Отсоедините воздуховоды и отведите шланг вниз, а также уберите переднюю часть воздуховода, распределяющую воздушные потоки, и уберите жгут проводов в сторону. Отогните коврик салона и демонтируйте нижнюю часть кожуха.
- После чего открутите четыре болта щитка приборной панели и откройте ее. Для того чтобы охлаждающая жидкость из радиатора не вытекла на землю, подставьте под низ подходящую емкость.
- Теперь отодвиньте радиатор, открутите хомуты, удалите шланги радиатора и выньте деталь.
- Установка отопителя производится в обратном порядке. При этом не забудьте поставить новые прокладки, подсоединить все провода и датчики. Убедитесь, что радиатор включается и нормально греет. Устанавливайте защитные пластиковые элементы только после того, как система прошла проверку, датчики работают и протеканий охлаждающей жидкости не обнаружено.
Виды поломок и способы их устранения
- Не работает вентилятор. Первое, что необходимо сделать, проверить целостность контактов и электропроводки, а также предохранители и датчики. Если все соединения в порядке и предохранители не сгорели, значит, причина того, что он не включается – выход из строя моторчика.
- Горячий воздух не поступает в салон. Причин того, что печка не греет, или греет очень плохо, может быть несколько. Прежде всего, следует проверить исправность воздушной заслонки, воздуховодов, и сменить фильтр салона. Если эти меры не помогли, возможно, что в радиатор не поступает охлаждающая жидкость (подводящий патрубок холодный) или забит радиатор.
- Отопитель «свистит». Если при включенной печке из нее доносится вой и скрежет – это означает, что необходимо произвести ремонт вентилятора. Скорее всего, в нем износились подшипники или стерлись щетки моторчика.
- Другие неисправности. Одна из наиболее распространенных поломок – вентилятор работает только на одной из скоростей, и не греет на остальных. В таком случае следует искать сгоревшее сопротивление (датчики) вентилятора при помощи мультиметра. Сгоревший датчик, который не включается, следует заменить новым. Если вы не хотите его паять, можно поменять полностью весь блок сопротивлений с датчиками. Печка может не греть из-за поломки включателя в салоне. Иногда из строя выходят воздушные заслонки, которые перекрывают поток воздуха.
Что такое вентилятор печки
Автомобильный отопитель выполняет довольно простую, но важную функцию — обогрев салона. Кроме этого, устройство предотвращает запотевание стёкол. В соответствии с принятыми нормами, при температуре за бортом в -25 ˚С в салоне должно быть не менее +16 ˚С. Такие показатели необходимы для комфортной эксплуатации автомобиля. Конструктивно отопитель не является сложным узлом.
Тепло в салон поступает от работающего силового агрегата. Нагретый тосол, циркулирующий по системе охлаждения мотора, также попадает в отопительную систему. Там он поступает в радиатор печки, выполняющий функцию обычной квартирной батареи. Вентилятор прогоняет через соты радиатора забортный воздух, который таким способом прогревается. Затем он через воздуховоды поступает в салон. На большинстве транспортных средств тосол, который проходит через радиатор отопителя, сразу возвращается в двигатель, и эта циркуляция обеспечивает постоянно высокую температуру радиатора.
Вентилятор отопителя обеспечивает подачу и распределение горячего воздуха по салону автомобиля
В результате обеспечивается и поддерживается высокая постоянная температура в системе. В случае отсутствия вентилятора не было бы подачи горячего воздуха в салон. По такому принципу работает большинство автомобильных печек.
Одним из основных элементов, обеспечивающим подачу и распространение тепла по салону, является вентилятор отопителя, представляющий собой электромотор с крыльчаткой на его оси. Он предназначен для применения в системе отопителя машины для нагнетателя горячего воздуха.
Где находится вентилятор печки у автомобиля «Рено Меган»
На «Мегане» 2 (3) для ремонта либо замены вентилятора печки потребуется демонтировать элемент. При недостаточном опыте отыскать моторчик отопителя не так просто. Чтобы подобраться к электромотору, нужно опуститься под торпеду к педальному узлу. Справа от педали акселератора есть щиток: его нужно открыть. За ним и располагается электродвигатель.
Вентилятор печки находится под передней панелью в верхней её части

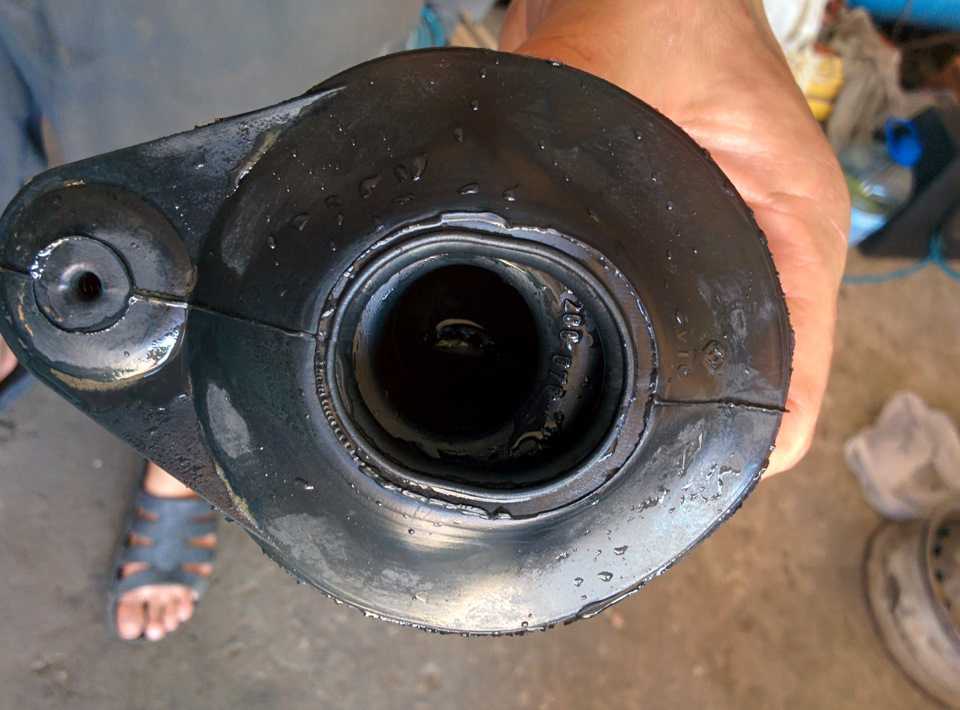

Дренажная трубка кондиционера рено меган 2
Итак ребятки, как и обещал ранее напишу ка, про то как чистил дренажку))Проблема началась с того, что во время езды стал слышен звук переливающейся воды и вода на пасажирской стороне.Заранее прошу прощения. фоток своих не будет… не вошло еще в привычку делать фотки во время ремонта)) но что бы было понятнее. позаимствую фотки с других источников… итак приступим.
1.Снимаем консоль настройки Аирбэга… та что справа торпеду у двери.2. снимаем пластиковые накладки возле порога.3. Снимаем бордачек. 2 саморезика справа. 3 если не ошибаюсь вдоль крышки. и один спрятан под загушечкой возле бордачка.4.Сняли бордачек… далее снимаем бороду

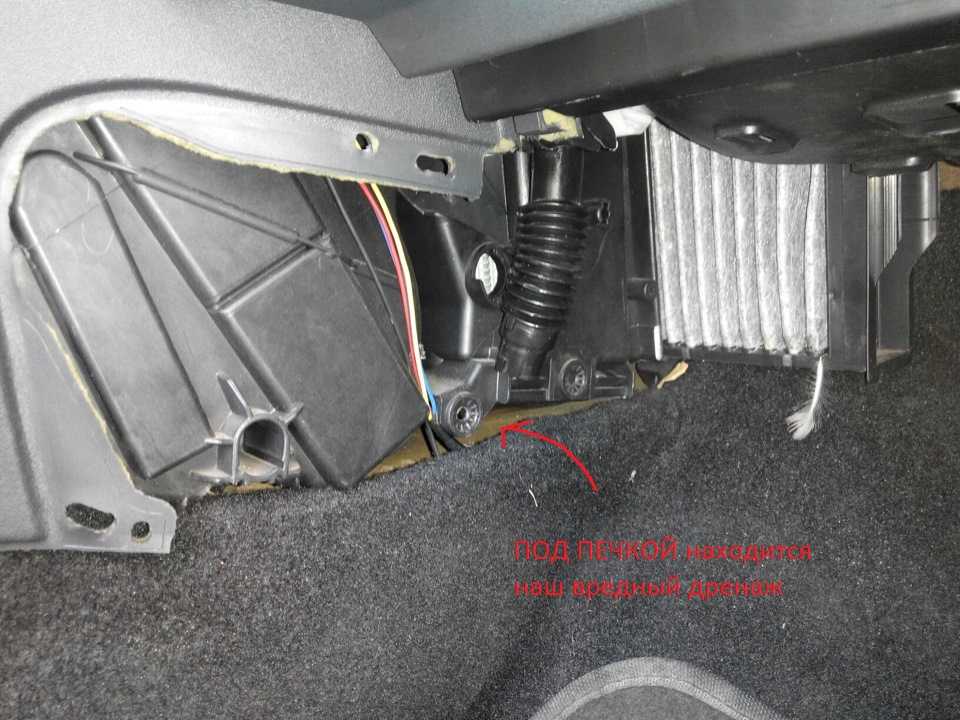

5. отгинаем коврик чтобы он нам не мешал.6.Далее смотрим под печку. дренаж находится куда показывает стрелка на рисунке ниже
итак. если делать как официалы то вам придется разбирать консоль и снимать печку… но мы то с вами русские!Поэтому делаем поперечный надрез шумки чтобы был доступ к дренажной резинке.

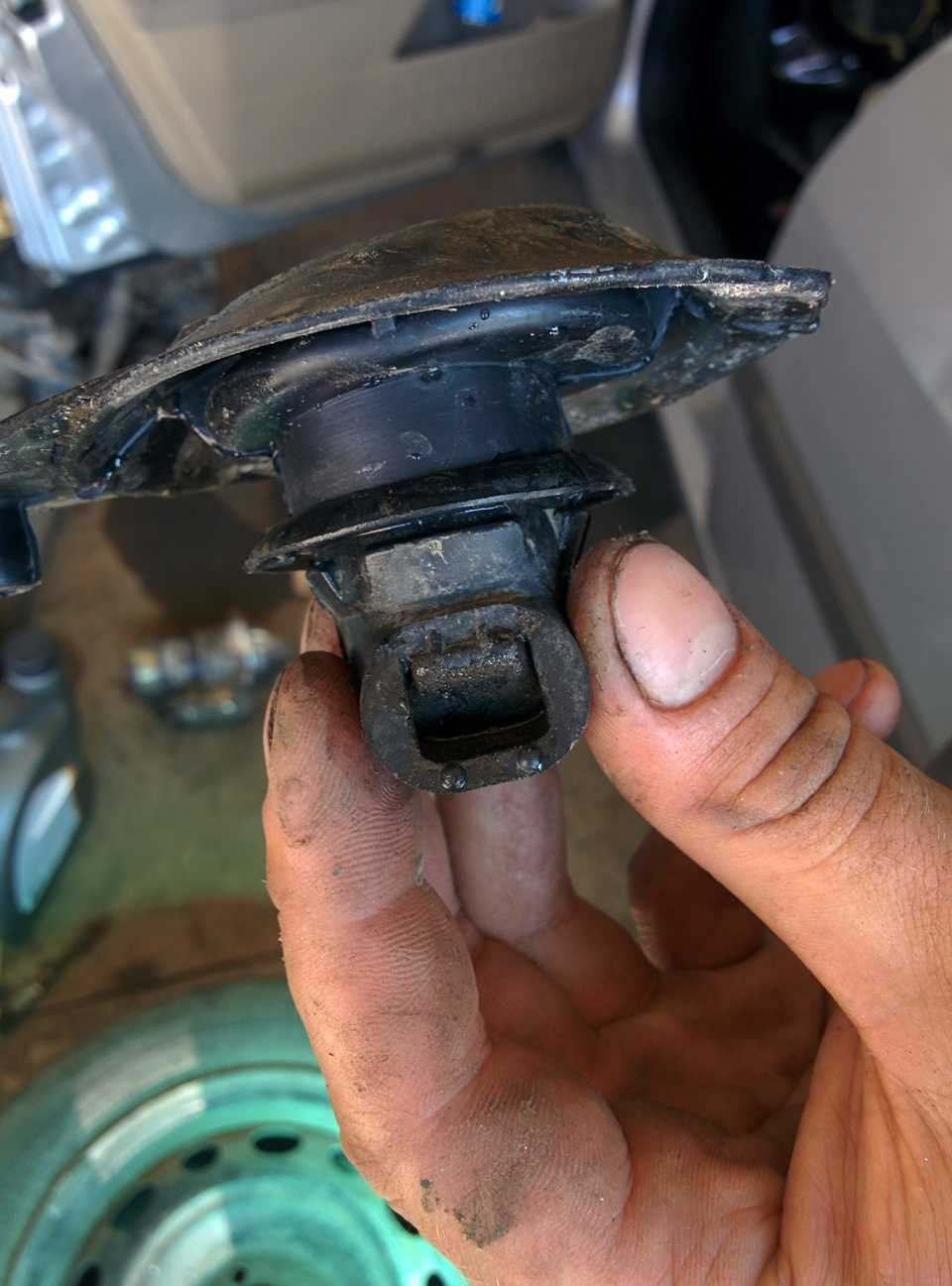

далее добираемся до этой самой резинки… берем плоскую отвертку и начинаем вытасивать горловину которая заходит в печку… не пугайтесь если у вас хлынет из нее вода… это нормально. так как дренаж забит и воде некуда деваться.8. как только мы освободили горловину то нам нужно будет освободить резинку от места заклепки.делаем надрез канцелярским ножом как на рисунке ниже.
-=Делайте все хорошо, т.к плохо само получится!=-
Итак дошли таки руки почистить дренаж кондиционера. Стало совсем плохо, после часа езды с кондиционером лужа на пассажирском коврике объемом в стакан))Все легко и просто:1. Снимаем бардачок, не буду описывать как, кто не знает найдет отдельно2. Задираем ковер, что бы не мешался3. Надрезаем шумоизоляцию (см. фото), без этого будет тяжело подобраться к дренажу4. Аккуратно выковыриваем трубку-грибок дренажа наружу, аккуратнее, поскольку хвост грибка надет на торчащий из днища саморез (см. фото), я снимал отверткой ))5. Моем, чистим, ставим обратно
После сборки я проверил результат вставив вместо патрубка который идет на охлаждение бардачка воронку и залил туда не много воды, результат есть — вода потека из под днища!На последок сделал тюнинг салонного фильтра ))))
Технически совершенное исполнение автомобиля не исключает его комплексное техническое обслуживание, которое на практике позволяет сохранить длительное время первоначальные заводские характеристики. Ремонт ходовой, двигателя, регламентная замена конструкционных элементов, поддающихся естественному износу, прокладок для многих автомобилистов являются привычными поводами для обращения в автосервис.
Если очистка системы не будет сделана вовремя, во время сильного дождя вода проникнет в салонный фильтр и салон, что вызовет, по меньшей мере, неудобства. В целом, дренаж делается таким образом:
- необходимо снять дворники;
- потребуется демонтаж пластмассовой защиты;
- далее нужно прочистить и установить демонтированные элементы.
- снять колесо;
- снять защиту под крыльями;
- очистить шланг снизу, его диаметр около 20 мм, он имеет два прямоугольных изгиба, на конце установлен резиновый клапан.
Теперь рассмотрим систему и процесс очистки более подробно.
