Интеркулер, что это? установка и работа. интеркулер на «ниссан» и «мерседес»

Неисправности интеркулера

Вполне логично предположить, что наличие дополнительных элементов в автомобиле, того же интеркулера, означает необходимость периодических финансовых вложений. Интеркулеру, как и любой другой детали машины, тоже свойственно ломаться.

Давайте же рассмотрим, какие бывают поломки интеркулеров?

1. Турбина гонит масло в интеркулер. Собственно, одна из широко распространенных проблем, которая встречается среди автомобилистов. Однако многие забывают одну истину: масло в интеркулере, небольшой его расход – вполне приемлемый для турбированных моторов, поэтому не стоит паниковать. К примеру, в нормах допустимого является расход масла 0.7-1л на 10 тыс. км пробега. Если же у вас эта цифра значительно превышает лимит – есть серьезный повод обратиться в сервис.
2. Образование трещин на интеркулере. Как правило, устанавливается он в передней части автомобиля, а значит, сильно подвержен механическому воздействию. Любой отлетевший в интеркулер камушек от другого автомобиля может доставить серьезные проблемы. Так как этот элемент стоит весьма не дешево, то многие прибегают к ремонту интеркулера своими руками.
3. Наконец, проблему представляет и постоянное загрязнение интеркулера. Особенно в зимнее время, когда дороги посыпают химикатами, чистка интеркулера должна проводиться как можно чаще.

Что же, мы с вами рассмотрели, что такое интеркулер в машине, для чего он нужен и какие функции выполняет. Надеемся, что по устройству радиатора интеркулера нам удалось ответить на все ваши вопросы.

Виды

Устройство и конструкция интеркулера для дизельного и бензинового двигателя могут несколько отличаться. Причём дело не в типе используемого топлива, а конструктивных особенностях и используемых рабочих сред самого элемента для дополнительного охлаждения.

Учитывая эти характеристики, все автомобильные интеркулеры делятся на 2 категории:

• водяные;
• воздушные.

Исходя из названия, уже становится понятно, в чём основное отличие между двумя конструкциями. Но их следует рассмотреть более детально.

Воздушные устройства

Именно воздушные интеркулеры конструктивно считаются самыми простыми. Это ряд из трубок, которые соединяются между собой специальными пластинами, установленными в ряд.

Задачей такого элемента является пропуск по трубам воздуха, который поступает из внешней среды. Функция пластин также предельно понятная. Они увеличивают параметры площади теплоотдачи. Это позволяет воздуху успевать достаточно охладиться перед выходом на турбокомпрессор.

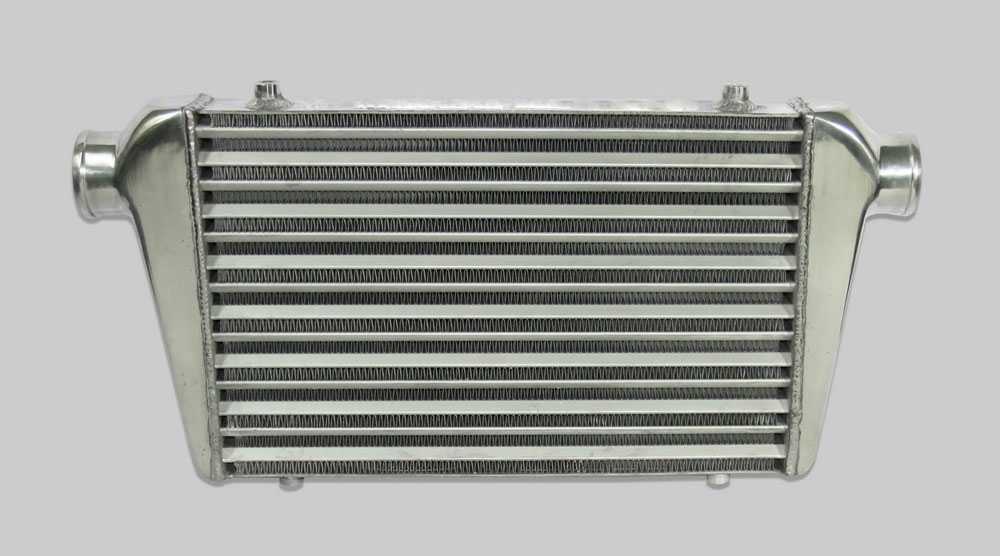

Воздушный интеркулер для автомобиля

Автомобильные интеркулеры воздушного типа способны снижать температурные показатели примерно на 40-50 градусов Цельсия, подавая затем охлаждённый воздух на турбину. Конструктивные особенности и принцип работы позволяют повысить эффективность мотора примерно на 10-15%. Такой прирост мощности можно хорошо ощутить, разогнавшись хотя бы до 60-90 километров в час. При движении в трафике на скорости около 30-40 километров в час изменения незаметные водителю.

Такие устройства часто называют воздух-воздух. Для их установки обычно используется 3 зоны:

• боковое пространство около крыльев автомобиля;
• непосредственно за передним бампером;
• в подкапотном пространстве над мотором.

Монтаж за бампер и около крыльев считается более оптимальным для такого типа интеркулеров. Это объясняется тем, что такое расположение гарантирует интенсивный обдув.

Воздушные конструкции предпочитают устанавливать на грузовые автомобили и внедорожники. Среди основных недостатков выделяют крупные размеры и солидный вес оборудования.

Водные

По показателям эффективности водные или водяные интеркулеры объективно опережают воздух воздушных конкурентов. Это объясняется простым внедрением в систему воды, которая сама по себе выступает как качественный охладитель. Интенсивность поглощения тепла у воды выше, чем у воздуха. Во много гениальное решение своего времени.

Но применение воды в охлаждении не является единственным отличием между интеркулерами. Разработчики сумели значительно уменьшить размеры конструкции, что позволило занимать минимум пространства под капотом автомобиля без потери эффективности. Но справедливости ради следует добавить, что дополнительно придётся искать, куда поставить температурный датчик и насос.

Эффективность действительно возросла, причём в несколько раз. Средний показатель снижения температуры составляет 60-70 градусов Цельсия. Именно на столько интеркулер способен изменить температуру воздуха перед его попаданием на турбонагнетатель.

Но есть ещё более совершенные модели, чем просто водные ИК. Это устройства, где охладителем выступает специальный хладагент. Для этого задействуют антифризы, тосолы и даже жидкий азот. Свойства самих охлаждающих жидкостей позволяют им примерно в 2 раза увеличить теплоотдачу, если сравнивать с классическими водными устройствами.

Создать полноценный образ идеального интеркулера из водного элемента охлаждения не получится. Это обусловлено наличием определённых недостатков. Такие детали конструктивно сложнее, за функционирование ИК отвечают температурные датчики, насосы и блоки управления. Именно они регулируют и контролируют все процессы. Из-за этого цена на ремонт оказывается более внушительной. Да и сами поломки порой сложно устранить. Если систематически не следить и не контролировать температуру охлаждающей жидкости, можно столкнуться с серьёзными и внезапными неприятностями.

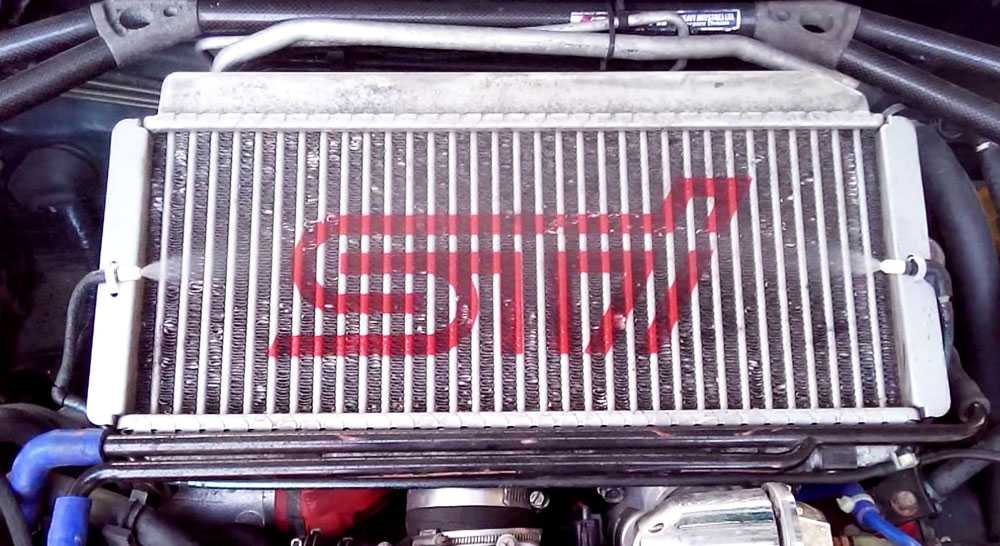

Водный интеркулер на Субару

Такая ситуация привела к тому, что на машины среднего ценового сегмента устанавливают более дешёвые интеркулеры воздушного типа.

Это не предел, поскольку существуют особые охладители, устанавливаемые на спортивные машины. В основном это спецпроекты, предназначенные для гонок. Их специальные интеркулеры называют кастомными. Разница между стандартными моделями в том, что процесс охлаждения осуществляется за счёт применения специальных жидкостей и льда.

Поломки охлаждающего устройства

Машина «дымит» либо уровень масла не отличается стабильностью. В данном случае необходимо внимательно осмотреть места протечек.

Масляные отложения на патрубках и их стыках

Однако, если масло проступает налётом или его очень мало, то бывает нормой – тут немаловажно учесть мощность мотора и пробег транспортного средства. Но когда масло течёт в момент отсоединения устройства, то есть подозрение на поломку турбокомпрессора

В этом случае требуется замена сажевого фильтра

В этом случае требуется замена сажевого фильтра.

При протечке на стыке патрубка заменяется уплотнительная прокладка на нем. Если такое действие не дает результатов, то нужно обратиться в автосервисе, где опытные мастера помогут разобраться в проблеме. Главное, не следует затягивать с решением этой проблемы, поскольку силовой агрегат функционирует с потерями мощностей, что приводит к поломке турбокомпрессора.

Интеркулер что это такое?

Прежде чем перейти к сути статьи и выяснить — интеркулер что это такое в автомобиле, давайте немного углубимся в теорию наддува, чтобы представлять себе полную картину процессов, происходящих в турбомоторах.

Как известно, нагнетание воздуха в силовой агрегат нам необходимо для того, чтобы увеличить объём топливно-воздушной смеси в цилиндрах, что приводит более бурному её сгоранию и выделению большего количества энергии.

В принципе, с этой задачей прекрасно справляются турбины и компрессоры, но есть один нюанс. Процесс наддува сопровождается сжатием воздуха, от чего он, вследствие неумолимых законов физики, разогревается (говорят, иногда до 200 градусов).

Горячий воздух не такой плотный, а значит и его давление в камерах сгорания будет не таким большим, как бы нам того хотелось. Что делать? Конечно же, охлаждать его.

Вот для чего нужен интеркулер – его задача как можно сильнее остудить разогретый до высоких температур воздушный поток.

Зачем нужен интеркулер на дизеле

Задачи, которые приходится решать производителям современных автомобилей, достаточно обширны. Многие из них затрагивают вопросы экологии и мощности ДВС. Зачастую они оказываются связанными, так полное сгорание топлива, дает повышение мощности и улучшение экологических показателей мотора. Если более внимательно посмотреть на то, как используется дизель в конструкции авто, то выяснится, что справиться с затронутыми проблемами ему помогает интеркулер.

Интеркулер, для чего он нужен?

Повышение мощности ДВС решается довольно-таки просто – необходимо обеспечить в цилиндрах двигателя оптимальные условия для сгорания топлива. Однако подобная задача только на первый взгляд кажется простой. Для подачи дополнительного кислорода в мотор используется специальное устройство – турбина, которая сжимает атмосферный воздух, и в таком виде он поступает в ДВС. Чаще всего подобными изделиями оснащается дизель.

Следствием того, что атмосферный воздух сжимается, происходит увеличение его плотности, что обеспечит поступление в мотор большего количество кислорода. Однако по законам физики, при сжатии газа происходит повышение температуры, а подача в дизель горячего воздуха – один из возможных вариантов быстрого его разрушения. Поэтому для снижения температуры сжатого воздуха используется такое устройство, как интеркулер.

Как работает интеркулер

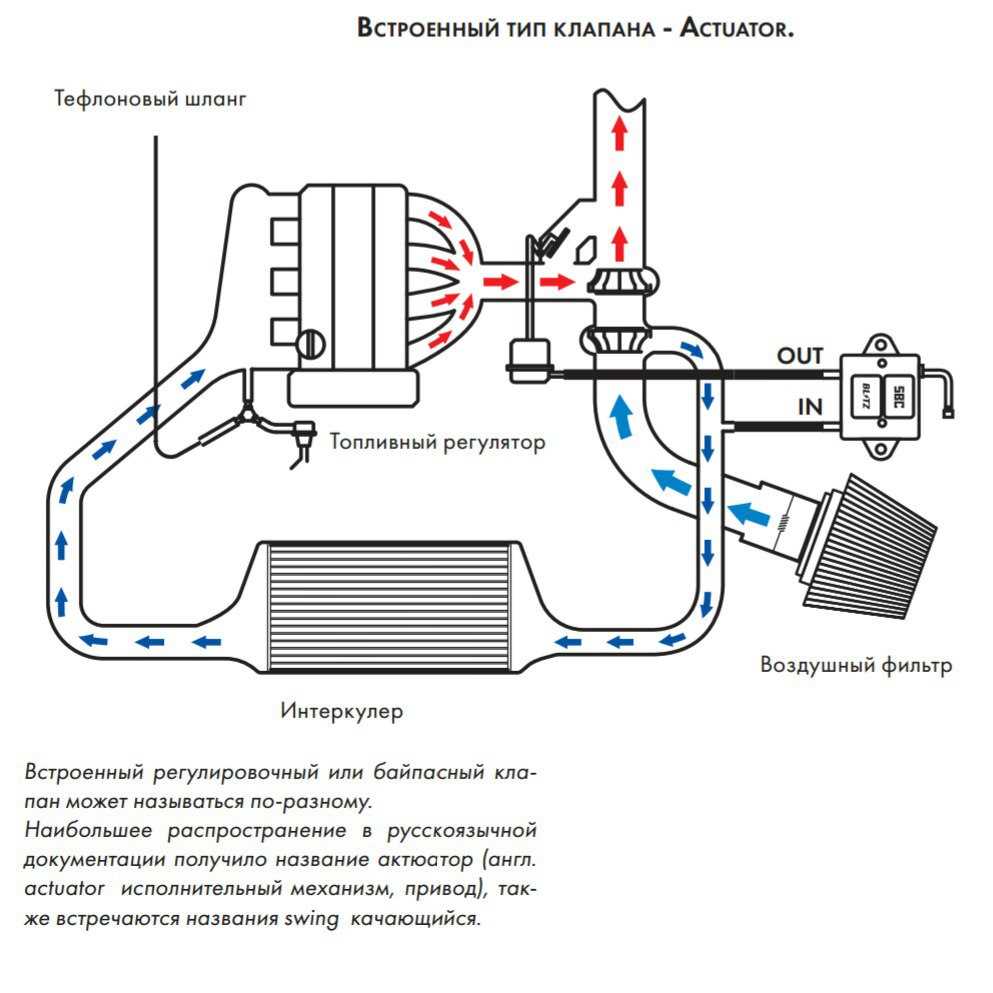

Что это такое, и как он работает, поможет понять приведенный рисунок. Принцип, по которому работает интеркулер, такой же, как у системы охлаждения двигателя – теплообмен или охлаждение нагретого вещества холодным. Прежде, чем дальше рассматривать вопрос – зачем нужен интеркулер, необходимо отметить, что он может быть двух типов:

1. Воздух-воздух. При таком подходе используется специальный радиатор интеркулера, в котором сжатый нагретый воздух отдает свое тепло в атмосферу. Это наиболее распространенный вариант построения системы охлаждения подобного типа, благодаря простоте конструкции.
2. Воздух-вода. После компрессора воздух проходит через радиатор интеркулера, омываемый водой. Отличается компактными размерами и высокой эффективностью работы. Однако для этого необходимы дополнительный радиатор охлаждения жидкости, насос для обеспечения ее циркуляции и блок управления.

Независимо от того, каким образом построена система, принцип, лежащий в основе работы интеркулера, одинаковый – температура сжатого компрессором воздуха уменьшается, для чего он поступает в радиатор интеркулера. Так что, по сути дела, интеркулер является радиатором охлаждения, представляющим собой набор трубок, обладающих хорошей теплопроводностью, вследствие чего излишек тепла отводится наружу и снижается температура воздуха, поступающего в дизель.

Что такое интеркулер в автомобиле

Надо отметить, что конструктивно интеркулер может быть выполнен горизонтальным и вертикальным. Какой лучше использовать, а также какой радиатор интеркулера устанавливать на автомобиль, зависит от места в подкапотном пространстве. Устройство, работающее по принципу «воздух-воздух», отличается большими габаритами, а к его месту установки предъявляются высокие требования.

Кроме того, необходимо учитывать, что подобные изделия критичны к состоянию охлаждающей поверхности. Если она загрязнена, есть ее локальные повреждения, то эффективность работы всего устройства снижается. Наилучшим вариантом считается, когда такие изделия установлены перед радиатором охлаждения. Надо отметить, что ошибка с выбором места установки может привести к нарушению всей работы интеркулера. Не будет выполняться главный принцип работы – вместо того, чтобы отдавать температуру, воздух может нагреваться из-за ее высокого значения в подкапотном пространстве, вследствие чего дизель станет работать только хуже.

Поэтому гораздо удобней интеркулер, работающий с использованием воды. Кроме того, что ему требуется для установки меньше места, применение воды повышает его эффективность в несколько раз. Однако подобное устройство для своей работы требует задействовать дополнительные элементы.

Простое техническое решение, в основе которого лежит принцип принудительного охлаждения сжатого воздуха, подаваемого в дизель, позволяет повысить мощность мотора за счет обеспечения условий для оптимального сгорания топлива. Дополнительным преимуществом будет улучшение экологических показателей работы двигателя.

Стоимость интеркулеров различного типа

Модельный ряд интеркулеров достаточно большой. Для отечественных автомобилей (к примеру, ВАЗов) можно выбрать недорогие варианты фронтального интеркулера. Стоимость устройства воздушного типа окажется в пределах от 3500 до 5400 рублей. Точное значение цены может зависеть от размеров теплообменника, диаметра входного патрубка, качества материала и конструкции, а также от производителя. Средний жидкостный интеркулер выйдет в пределах 5000-7000 рублей.

Владельцам иномарок придется изрядно потратиться, чтобы купить хороший интеркулер. Его цена намного выше, чем для отечественных автомобилей. Точное значение привести трудно, ведь для каждой модели подойдет определенный вид устройства. Но для примера скажем, что установка интеркулера на Audi A3 выйдет около 50 000 рублей.

Но и это не предел цены. Самыми дорогими считаются модели интеркулера для спортивных автомобилей. К примеру, HKS Intercooler предназначенный для автомобиля Subaru Impreza GRB выйдет около 120 тыс. рублей, для модели машины Toyota Supra – 118 тыс. рублей, а для такого известного болида, как Nissan GT-R R35 – от 250 тыс. рублей и более.

Стоит отметить, что среди всех видов встречаются и универсальные интеркулеры. Они могут подойти к нескольким моделям автомобилей в независимости от особенностей двигателя. Цена таких устройств превышает 4-е тыс. рублей.

Виды интеркулеров

Мы разобрались, что такое дополнительный радиатор, а теперь остановимся на том, какие виды интеркулеров ставят на машины. Отметим, что именно от конструкционных особенностей устройства имеют прямую зависимость его рабочие параметры и продуктивность в работе.

Воздушные радиаторы

Воздушные радиаторы пользуются большой популярностью у автомобилистов, их ставят на дизель при тюнинге машины для увеличения его производительности.

Схема дополнительного радиатора

Это радиатор, который состоит из трубок и пластинок. Из названия понятно, что процесс охлаждения осуществляется посредством воздуха, а, следовательно, его продуктивность зависит от габаритов интеркулера. В целях наибольшей рабочей эффективности (охлаждения), конструкторами использовалась модель, основанная на изменении длины трубок. Из-за этой конструктивной особенности возрастает площадь элемента, но, со своей стороны, значительное число изгибов является препятствием для воздушных масс, что сильно понижает давление.

Действие воздушного радиатора предполагает прохождение воздуха через трубки и пластины радиатора. В тонких трубках часто расположены маленькие перегородки. Ими создается турбулентность и повышается теплообмен. Такой радиатор делают, главным образом, из алюминия, но иногда применяется медь. Радиатор «воздух/воздух» может быть установлен в разных местах, но обычно это:

• пространство за бампером — монтаж в центре с изначальным врезом в бампер;
• над силовым агрегатом — на капоте создается отдельный заборник воздуха;
• пространство у одного из крыльев автомобиля.

Принцип работы радиатора

Водный интеркулер

Как действует воздушное охлаждающее устройство, мы рассказали, далее остановимся на интеркулере «воздух-вода». Данный тип устройства применяют гораздо реже, но из-за наличия некоторых особенностей в конструкции водный интеркулер обычно используют в условиях с ограниченным пространством, т. е. в таких случаях, когда для обычного устройства нет места под капотом автомобиля. Ключевыми составными частями водного устройства являются:

• электронный блок, управляющий процессом;
• радиатор;
• элемент, обеспечивающий теплообмен;
• помпа;
• трубки.

Конструкция водного интеркулера предусматривает наличие теплообменника, располагающегося вблизи от компрессора. Жидкости охлаждения, насыщаясь теплом, выводят его посредством радиатора, который располагается спереди, в окружающую среду. Заметим, что отвод тепловой энергии жидкостью осуществляется гораздо продуктивнее, в сравнении с воздухом. Но для обеспечения продуктивного поглощения температурного роста внутри теплообменника всегда должен присутствовать ее оптимальный объем.

Перед началом работы помпы, подающей охлажденную жидкость, теплообменник понижает температуру воздушной массы, которая подается в коллектор. Однако при нагреве воды ей необходимо время для остывания. Впрочем, кроме явных достоинств водного радиатора, он имеет существенные недостатки, например, усложненная конструкция теплообменника. Поскольку для корректной работы элемента необходимо подсоединение «лишних» патрубков, помпы, радиатора и центрального БУ. Это называется двухконтурной моделью охлаждения, и она создает некоторые трудности в процессе работы и ремонта. Эти причины способствуют невысокой популярности интеркулеров такого вида. Хотя при невозможности по тем или иным причинам установки воздушного устройства, водный интеркулер буквально спасает, и его положительные характеристики становятся очевидными, к примеру, в силовом агрегате TSI.

Особенности установки

Турбина с изменяемой геометрией

Работа турбонаддува может сопровождаться некоторыми сложностями: происходит задержка усиления мощности («турбояма») в момент резкого давления на газ; выход из такого состояния меняется резким повышением воздействия наддува («турбоподхват»). Возникновение первого явления возможно из-за инерционности системы. Чтобы решить такую проблему, применяют:

• турбинное устройство с изменяемой геометрией;
• используют пару параллельных либо последовательных компрессорных устройств;
• наддув комбинированного вида.

Турбина с изменяемой геометрией: 1 — направляющие лопатки; 2 — кольцо; 3 — рычаг; 4 — тяга вакуумного привода; 5 — турбинное колесо.

Задачи и противоречия конструкции

В отличие от радиатора охлаждения двигателя, интеркулер выплняет несколько иные задачи и работает не с жидкостью, а с воздухом. Основное противоречие заложено в самом принципе работы и пока остается непреодолимым для конструкторов.

Воздух, выходя из турбины, нагревается и от сжатия, и от тепла выпускной системы. Затем он проходит в радиатор интеркулера, и только после того, как радиатор полностью заполнен под нужным давлением, воздух поступает дальше. Эта задержка дополнительно увеличивает время турболага – реакции турбины на нажатие педали газа. И чем больше объем интеркулера, тем дольше будет турболаг. При этом делать интеркулер меньше, чем необходимо для эффективного охлаждения воздуха, нерационально.

Второе противоречие кроется во внутренней конструкции. Трубки, по которым проходит воздух, должны иметь оптимальную форму и площадь сечения, чтобы соблюсти баланс между эффективным охлаждением (а радиатор работает лучше, когда трубки плоские и воздушный поток турбулентный) и минимальными потерями давления (а они меньше, когда трубки круглые в сечении и поток ламинарный). Здесь также высчитывается оптимальное значение между потерями давления и качеством охлаждения.

Пока что создать интеркулер со 100% эффективностью (охлаждение воздуха до температуры окружающей среды при сохранении давления) не удалось никому. Лучшее, что предлагают конструкторы – компромисс между плюсами и минусами конструкции, обеспечивающий комфортное использование устройства, при этом эффективность 70% считается очень хорошим показателем.

Как эксплуатировать авто с интеркулером

Дизельный двигатель, конструкция которого отличается наличием турбокомпрессора с интеркулером, требует от водителя определенных навыков и умений.

Помимо всего прочего, при эксплуатации подобных моторов, следует придерживаться некоторых правил:

В первую очередь, необходимо принять к сведенью тот факт, что все турбодизеля, крайне чувствительны к качеству масла и топливу

Очень важно применять только те ГСМ, которые рекомендованы заводом-изготовителем;
Не следует эксплуатировать авто в режиме холостого хода длительное время. При низких оборотах двигателя не будет обеспечено его полноценное охлаждение, что негативно отразится на износостойкости его узлов;
Не следует впадать в панику при виде частиц масла на поверхности воздушного фильтра. Такое явление вовсе не говорит о том, что турбина требует замены, как утверждают многие «эксперты»;
По завершении каждой поездки следует оставить двигатель поработать некоторое время на холостом ходу, не более 1-2 минут;
Во время эксплуатации не следует использовать двигатель, что называется вполсилы

Время от времени ему нужна своего рода «встряска», конечно же, в пределах разумного.

Такое явление вовсе не говорит о том, что турбина требует замены, как утверждают многие «эксперты»;
По завершении каждой поездки следует оставить двигатель поработать некоторое время на холостом ходу, не более 1-2 минут;
Во время эксплуатации не следует использовать двигатель, что называется вполсилы. Время от времени ему нужна своего рода «встряска», конечно же, в пределах разумного.

Разновидности конструкций

В настоящее время интеркулер используется повсеместно, на различных видах автомобилей. Его можно встретить, как на бензиновых, так и на дизельных машинах.

Первый и наиболее распространённый вид интеркулера относится к воздушному типу теплообменников. Он представляет собой некого рода батарею, состоящую из трубок, соединённых между собой пластинами. И те, и другие выполняют функцию теплоотводящих элементов.

В среднем, такой тип промежуточного охладителя способствует тому, что, проходящая через него воздушная смесь, охлаждается до 45-50 градусов. Его наличие позволяет увеличить мощность мотора на 15-20%. Наибольший положительный эффект от работы теплообменника прослеживается при движении со скоростью не менее 40 км/ч.

Несмотря на все достоинства представленного устройства, есть у него и один достаточно существенный недостаток. В силу своих функциональных особенностей, интеркулер «воздух-воздух» очень громоздкий.

В заводских условиях, решить эту проблему удаётся без особых затруднений. Куда сложнее смонтировать данное устройство, есть возникла необходимость оснастить свой автомобиль турбокомпрессором в гаражных условиях. В данном случае, нередко возникает необходимость внесения изменений в конструкцию кузова авто, что влечет за собой массу неудобств.

Следующий вид теплообменников принято называть водным. Рабочей средой в данном случае является вода или хладагент. Внешне, такой типов интеркулера разительно отличается от представленного ранее вида.

• Во-первых, он более компактный, чем его воздушный аналог. Стоит отметить, что вода, в отличие от воздуха, обладает куда большей теплоёмкостью. Этим и объясняется хорошая теплоотдача данного устройства.
• Второе, не менее существенное преимущество – высокая эффективность.

Сопоставительный анализ двух систем показал, что водный теплообменник в разы превосходит воздушный по основным рабочим показателям.

Всем хорош водный интеркулер, но всё же есть у него один минус. Кроется он в конструктивных особенностях устройства. Дело в том, что для обеспечения полноценной работы интеркулера, он оснащается датчиком температуры, блоком управления и водяным насосом. Каждый из представленных компонентов системы требует систематической диагностики и своевременного обслуживания.

Помимо этого, в случае поломки одного из этих узлов, владелец авто будет вынужден заплатить достаточно большие деньги. Именно поэтому, с целью удешевления, на большинстве бюджетных авто монтируется именно воздушный аналог данного устройства.

Как выжать максимум из интеркулера

Предположим, у производителя уже на руках есть готовое изделие: прочное, стойкое к перепадам температур и давлений, достаточно компактное. Мы еще затронем критерии, по которым определяется возможность установки выбираемого интеркулера на конкретную модель авто. А пока решим, как же максимизировать пользу от этого элемента.

1. Любители тюнингованных авто зачастую дорабатывают воздухозаборники. Делается это для достижения равномерного распределения воздуха, поступающего на радиатор. Он не должен огибать радиатор, не должен идти под углом (хотя бывают исключения);
2. Использование жидкости. Здесь есть два варианта: поливание водой интеркулера воздух/воздух или полностью жидкостный интеркулер. Первое используется, к примеру, в Subaru Impreza WRX STI. Второе решение не слишком надежное и требует доработки системы охлаждения авто, но отличается просто невероятным КПД;
3. Установка сразу нескольких интеркулеров. Отличное решение для V-образных двигателей – простое, надежное, относительно доступное.

Запчасти на subaru impreza

Натяжитель ремня ГРМ

Как видите, анекдотичное выражение «под большие турбины нужны большие, взрослые кулера» не всегда связано с реальностью.

Интеркулер — что это такое? Описание и принцип работы

В турбированных двигателях всасываемый турбонаддувом воздух сжимается. Сжатие воздуха приводит к тому что увеличивается его плотность, а сжатие это приводит к его нагреву примерно до 200 градусов. Также нагреву способствует и всасывающий воздух турбокомпрессор, так как он нагревается отработанными газами.  Также проблема в том, что когда воздух нагревается его плотность снижается, а это приводит к падению давления наддува.

Поэтому для того чтобы снизить температуру воздуха применяют интеркулер. Интеркулер охлаждает воздух до 50-60 градусов, это способствует лучшему наполнению цилиндров воздухом, а значит обеспечивается больший прирост мощности.

Исследования говорят что если снизить температуру воздуха на 10 градусов, то в среднем увеличение мощности (прирост) составляет 3%. Сгорание топлива происходит более эффективно, повышается экономия топлива и снижается количество вредных выбросов. В целом применение интеркулера  может обеспечить прирост мощности до 20%.Но применение интеркулера имеет и свои недостатки. Когда интеркулер охлаждает воздух, то он тем самым создаёт препятствие для надувочного воздуха, а это снижает давление наддува.

Интеркулеры, или как их ещё называют охладители, можно разделить на 2 типа:1. Воздушного охлаждения2. Жидкостного (водяного) охлаждения

Промежуточные воздушные охладители получили большее распространение благодаря тому, что у них простая конструкция. Располагается интеркулер между турбокомпрессором и впускным коллектором. Конструкция интеркулера состоит из теплообменника, представляющего собой конструкцию из трубок, между которыми находятся пластины.

Охлаждение воздуха происходит благодаря тому, что трубки изменяют своё направление по длине, это увеличивает путь проходимый воздухом и воздух благодаря этому охлаждается. Но когда трубки изменяют направление, они создают дополнительное препятствие для воздуха, а это приводит к потерям давления наддува. Находящиеся между трубками увеличивают площадь поверхности охладителя, а это обеспечивает более лучшую теплоотдачу. Трубки и пластины обычно изготавливаются из алюминия, иногда применяется медь.

Интеркулер может устанавливаться под капотом  в следующих местах:1. По центру за передним бампером, в бампере вырезаются специальные воздухозаборники.2. Над двигателем, воздухозаборники вырезаются в капоте.3. В боковых частях крыльев, в крыльях вырезаются воздухозаборники.

При разработке интеркулера для каждого конкретного двигателя учитывается множество параметров, таких как: внутреннее проходное сечение, объём теплообменника, толщина и другие.

По сравнению с воздушным интеркулером, интеркулер водяного типа имеет свои преимущества. Так как он более компактный, это значит что он может быть установлен в любом свободном месте под капотом. Вода которая охлаждает воздух отводит тепло интенсивней, а значит эффективность интеркулера больше. Но когда вода нагреется, то она требует больше времени для остывания.

Но за все эти преимущества мы расплачиваемся сложностью конструкции. В добавок к водяному теплообменнику в состав интеркулера также входит: воздушный радиатор, система патрубков, водяной насос, блок управления. Это всё образует вместе с системой охлаждения двигателя образует систему охлаждения двухконтурного типа.

Из-за своей сложности интеркулеры водяного типа применяются редко, т.е. только в тех случаях когда не представляется возможности применять воздушный интеркулер, пример этому некоторые двигатели TSI.

Много иной полезной информации вы можете найти на сайте Рено.бай — очень полезный ресурс про автомобили Рено. Здесь Вы можете прочитать не только про интеркуллер, турбину и другие элементы автомобиля, но про эксплуатацию Renault Duster, Megane, Sandero и др.

• < Назад
• Вперёд >

Критерии выбора при самостоятельной установке

Тюнинг собственного автомобиля предполагает замену или самостоятельную установку интеркулера. Если владелец автомобиля загорелся идеей сменить деталь на более совершенную модель, стоит учесть следующие критерии выбора:

Площадь теплообменника. Размер трубок и пластин напрямую влияет на эффективность его работы детали. В продаже есть очень компактные модели, размером с книжку. Однако целесообразность их установки достаточно сомнительна, и вряд ли может обеспечить оптимальную прибавку мощности мотора. Перед покупкой нужно рассчитать место установки детали, чтобы она точно поместилась на посадочное место.
Размер внутреннего сечения трубок. Конструкция должна обеспечить свободное прохождение сквозь неё воздуха.
Толщина пластин теплообменника. На работу влияет площадь детали, но не толщина стенок. Погоня за толстым металлом только добавит веса детали, но никак не повлияет на эффективность её работы.
Форма трубок. Оптимальный выбор – сегменты конической формы с максимально возможным радиусом изгибов.
Качественное соединение патрубков

Особенно важно это при выборе водяного интеркулера, поскольку некачественное соединение деталей приведёт к утечке ОЖ.

Особенности эксплуатации и основные причины поломки

Современные модели интеркулеров длительное время не требуют особенного ухода. Однако периодический осмотр и своевременная диагностика выхода из строя необходимы. В детали могут обнаружиться следующие поломки:

1. Разрыв патрубка или теплообменника из-за чрезмерного давления. Об этой поломке говорит резкое падение мощности авто и увеличившийся расход топлива. Разорванные патрубки ремонтировать не имеет смысла, так как под давлением воздуха они сразу же вновь выйдут из строя. В этом случае восстановить работоспособность поможет только замена патрубка.
2. Попадание масла во внутреннее пространство. В норме небольшое количество масла попадает в интеркулер во время работы турбины. Допустимые показатели – 0.7-1 литр на 10000 км. Если показатели выше, стоит задуматься о ремонте детали.
3. Трещины на трубках и пластинах. Интеркулер, установленный в крыльях или под передним бампером, подвержен повышенному механическому воздействию.
4. Засорение трубок. Особенно интенсивно происходит это в зимнее время. поэтому зимой очистку детали от химикатов и песка необходимо проводить как можно чаще.

Виды и принцип действия

Интеркулеры бывают следующих видов:

1. Система «воздух-воздух». Такой вид интеркулеров пользуется наибольшей популярностью. Главные причины — надежность, простота. Особенность — охлаждение с помощью потока воздуха, что говорит о низкой эффективности устройства.

Качество интеркулера определяется по его размеру. Чем большие габариты имеет устройство, тем на лучшее охлаждение можно рассчитывать. Главная проблема — размещение громоздкой системы под капотом. Если же это и удается сделать, то при условии серьезных трат.

Интеркулер с системой «воздух-воздух» может быть как заводским, так и самодельным (тюнингованный вариант). Популярность обусловлена простой конструкции и надежностью работы. Конструктивно устройство состоит их трубы и радиатора, разделенного на множество пластин. Проходя через данный радиатор, воздух охлаждается и идет дальше в систему. Эффективность повышается за счет создания дополнительной турбулентности внутри. В качестве основного материала выступает алюминий, отличающийся своей стойкостью к коррозии и надежностью.

Интеркулеры «воздух-воздух» можно охарактеризовать по двум ключевым параметрам:

• снижению уровня давления при прохождении воздуха через устройство (часто отражается в виде падения мощности мотора);
• результату охлаждения, то есть уровню снижения температуры после прохождения интеркулера.

Несмотря на свою простоту, данный вид «охладителей» показывает низкую эффективность из-за применения для охлаждения окружающего воздуха.

2. Система «вода-воздух». Интеркулеры, работающие на таком принципе, встречаются немного реже. В сравнении со своими «собратьями» они имеют ряд преимуществ. Главный плюс- компактность, обусловленная возможностью монтажа небольшого теплообменника. Последний установлен под капотом около компрессора.

Принцип действия основан на охлаждение потока воздуха с помощью охлаждающей жидкости (может использовать вода). Отобранное тепло идет к радиатору и рассеивается в окружающем воздухе.

В состав интеркулера «вода-воздух» входят следующие элементы — теплообменник, радиатор, насос, блок управления и необходимые трубки.

Данный вид устройства можно использовать и на обычных авто. Плюс устройства — не только компактность, но и эффективность охлаждения, благодаря применению жидкости в качестве охладителя.

Если давление поддерживается на постоянном уровне, то параметр теплового коэффициента составляет около 1.01. Этот же параметр для воды — 4.18. Следовательно, каждое увеличение температуры воздушного потока на один градус способствует поглощению четырех градусов тепла. Интересен тот факт, что чистая вода более эффективна в качестве охладителя. Если же добавить в состав антифриз, то качество охлаждения снижается от 6 до 23%.

Теплообменник построен так, что его воды достаточно для снижения общей температуры воздуха наддува. Поток ОЖ попадает в теплообменник еще до момента, когда начинает работать насос. Как следствие, воздух идет в коллектор уже охлажденным. Вот почему система «вода-воздух» отлично подходит для ежедневного применения. Минус лишь в том, что вода имеет свойство нагреваться, а охлаждение инерционно. Как следствие, иногда приходится подождать.
