Преимущества матричных фар в сравнении с ксеноновыми

Новые умные фары Audi могут проецировать анимированные изображения на дорогу

Немецкий автопроизводитель Audi представил новые матричные светодиодные фары, способные проецировать различные изображения на дорогу, как кинопроектор. Новые фары в виде опции будут предлагаться для новых моделей электрического внедорожника Audi e-tron SUV и электрического кроссовера Audi e-tron Sportback 2021.

Источник изображения: Audi

Как указывается в пресс-релизе компании, в каждой матричной фаре с системой микрозеркал содержится 1,3 миллион отражающих элементов (каждый имеет размер всего несколько сотых миллиметра).

Они могут менять положение до 5 тысяч раз в секунду, позволяя очень точно регулировать световой пучок и даже проецировать различные изображения или анимацию на дорогу или стены, например, название модели.

Audi собирается предложить пять уникальных анимированных проекционных изображений приветствия и прощания с водителем, примеры которых можно увидеть на видео ниже.

В компании также сообщают, что помимо ярких анимационных изображений, новые матричные фары могут проецировать так называемый «световой ковёр» протяжённостью 50 метров только внутри полосы движения. Эта функция предназначена для того, чтобы уберечь водителей встречных автомобилей от яркого света фар, что в некоторых случаях может приводить к кратковременному ослеплению.

«Криволинейное освещение ближнего света» также поможет водителю определять другие объекты и людей на обочинах, указывают в компании. По данным ресурса Futurism, использование вышеупомянутых функций фар на дорогах США требует получения разрешения у соответствующих регуляторов. Между тем полный набор функций уже доступен для европейских покупателей Audi e-tron SUV и электрического кроссовера Audi e-tron Sportback 2021.

Преимущества перед другими типами фар

Благодаря внедрению матричной технологии фар, стали доступны функции, которые трудно реализуемы на автомобилях с другими типами осветительных приборов.

К данным функциям относится:

Изменение направления светового потока.
Указатели поворотов, работающие в динамическом режиме.
Распознавание автомобилей и автоматическое уменьшение интенсивности их освещения.
Распознавание и подсвечивание пешеходов, животных, дорожных знаков.
Самоприспосабливающееся освещение поворотов.

Другие преимущества:

Компактные размеры системы позволяют внедрить ее там, где газоразрядная и галогенная оптика не подойдет по габаритам.
Благодаря минимизации наличия подвижных элементов, внедрения инновационных технических решений, срок службы автомобильной оптике увеличивается в разы.
Удобство регулирования яркости освещения благодаря включению или отключению отдельных светодиодов.

Уникальные светодиодные матричные фары –инновационная система освещения!

Светодиодные матричные фары с адаптируемыми параметрами обеспечивают непревзойденную функциональность автомобильного освещения.

Совместно разработанная HELLA и Volkswagen система фар на базе светодиодной матрицы –мощная и функциональная система освещения на рынке .

Инновационная система освещения для нового внедорожника класса люкс, которую Volkswagen предложит водителям, называется IQ.LIGHT — LED Matrix Headlamps. Благодаря индивидуальному управлению диодами световой матрицы обеспечивается не только мощный световой поток, но и высокая точность его распределения и регулирования. Количество индивидуально управляемых светодиодов достигает 128 штук. По сравнению с традиционными системами автомобильного освещения светодиодная система IQ.LIGHT позволяет значительно повысить безопасность и комфорт вождения. Ведь с системой фар на базе светодиодной матрицы водители имеют гораздо более четкую картину дорожной обстановки и намного раньше видят возможные препятствия.

Светодиодные фары состоят из индивидуально управляемых светодиодов, образующих адаптивную световую матрицу с модулями ближнего и дальнего света, которые входят в единую электрическую цепь. При необходимости применяется режим индивидуального управления светодиодами. Модуль ближнего света состоит из 48 светодиодов. Количество светодиодов в модуле дальнего света – 27. Именно эти 75 светодиодных модулей ближнего и дальнего света формируют адаптивный световой поток системы освещения. Дополнительные 53 светодиода обеспечивают такие функции как освещение непосредственно перед автомобилем, поворотный свет, дневной ходовой и позиционный свет, а также индикацию поворота.

В этом году премия «Мировые Автомобильные Компоненты» впервые ввела номинацию «Фары головного освещения», в которой победителем стала – HELLA, и, по мнению экспертов, и по выбору потребителя. Уверенные позиции компании и бренда, инновационные разработки подтверждают, что премия получена заслуженно.

Каждый из светодиодов активируется соответствующим блоком управления, который анализирует сигналы, поступающие от передней камеры, а также данные цифровой карты и координаты от блока GPS. Кроме того, учитываются такие параметры как угол поворота автомобиля и скорость движения. За счет анализа всех этих данных система за доли секунды идеально адаптирует характеристики освещения дороги и прилегающей местности.

Динамическая адаптация освещения не только обеспечивает индивидуальное управление светодиодными фарами, каждая из которых может включаться и выключаться независимо от других, но и позволяет регулировать параметры освещения в зависимости от конкретной местности, окружающей обстановки и дорожной ситуации. Система освещения автомобиля получает множество различных сигналов от устройств и систем. Это позволяет автомобилю «узнавать», где он находится: в городе, на грунтовой дороге за городом, на шоссе или на пересеченной местности, а также определять примерные координаты других участников дорожного движения. Благодаря точной адаптации светового потока и его компонентов система фар со светодиодной матрицей позволяет никогда не ослеплять других водителей и участников движения. Поэтому при максимально высоком качестве освещения и комфорте для водителя автомобиль не мешает другим водителям и пешеходам. Адаптируемая система защищает от ослепления и самих водителей . Перед попаданием света фар на дорожные знаки видеокамера автомобиля посылает в систему освещения сигнал о временном снижении яркости света от светодиодов. Высокоточная система позволяет нивелировать даже свет, отражаемый от мокрой поверхности дороги. Кроме того, водители обязательно оценят более высокую мощность освещения, которую обеспечивает новое световое решение.

Преимущества матричных фар

Матричные фары реализуют ряд прогрессивных функций:

Обнаружение пешеходов и их подсвечивание;
Распознавание автомобилей, а также изменение светового луча;
Динамические указатели поворотов;
Адаптивное освещение поворотов.

Во время движения автомобиля по дороге в темноте, видеокамера обнаруживает попутные и встречные автомобили по их освещению. Сразу же по обнаружении автомобиля, системой управления включаются светодиоды, которые направляют на обнаруженную машину свет. Все оставшееся пространство дороги полностью освещается. При этом стоит отметить, что чем ближе обнаруженный автомобиль, тем сильнее включаются светодиоды. Однако при этом ослепление водителя едущего навстречу транспортного средства полностью исключено. Одновременно матричные фары способны выявлять до восьми машин.

Кроме автомобилей матричные фары могут обнаруживать в темноте животных и пешеходов, причем как тех, что находятся на дороге, так и тех, которые находятся поблизости от нее. Именно с этой целью матричные фары соединены с системой ночного видения.

Обнаружив пешехода или животное, фары подают дальним светом трехкратный сигнал, предупреждая и самого водителя, и пешехода.

С помощью навигационной системы реализуется адаптивное освещение поворотов. На основе данных навигационной системы, поворот освещается еще до того, как водитель начнет поворачивать руль. Благодаря адаптивному освещению, обеспечивается лучшая видимость и, соответственно, повышается безопасность движения на дороге.

Динамический указатель поворотов является управляемым (в направлении поворота) движением огней. Чтобы реализовать эту функцию, тридцать светодиодов последовательно включаются с периодичностью в сто пятьдесят миллисекунд. И, согласно заявлениям производителя, благодаря динамическому указателю поворотов информативность системы освещения транспортного средства существенно повышается.

Компания Audi одной из первых применила светодиодный головной свет в своих моделях, а до этого – ксенон, адаптивный свет с поворотными механизмами… Сейчас же светодиодными фарами головного света уже никого не удивишь – многие производители стали предлагать их в качестве опционального оборудования. Но в Audi пошли дальше, разработав матричные светодиодные фары. Разработка получила название «Audi Matrix LED».

Фары содержат в себе по 25 светодиодов, разбитых на пять групп, по пять светодиодов в каждой. Каждая группа имеет рефлектор с линзой и управляется электроникой. Вся эта конструкция лишена поворотных механизмов, а перенаправление светового пучка осуществляется путем изменения фокуса светового луча – электроника по отдельности меняет яркость светодиодных блоков либо отключает их. Система вступает в работу при достижении автомобилем 60 км/ч в условиях города, или после 30 км/ч на трассе.

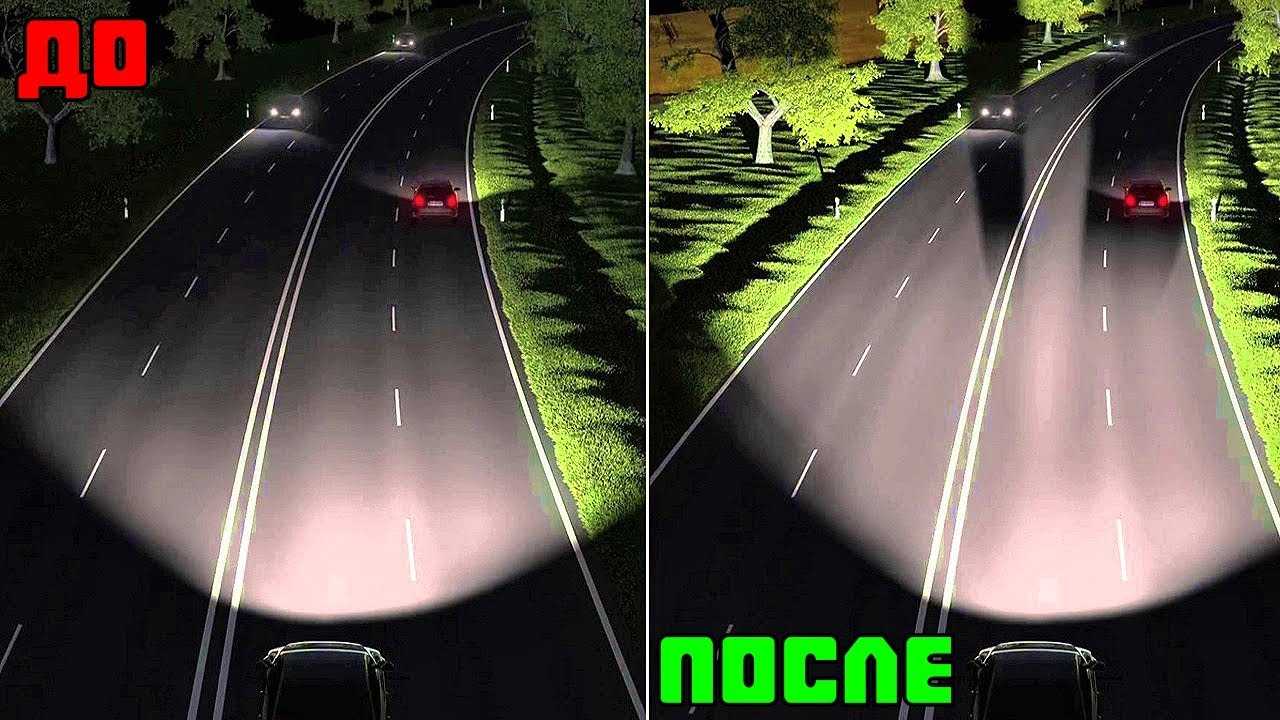

Наличие подобной светотехники позволяет не ослеплять водителей впередиидущих транспортных средств, освещать дорожные знаки и пешеходов, «заглядывать» за поворот.

Автомобиль с матричными фарами оборудован специальной камерой, наблюдающей за дорожной обстановкой. Если камера увидит движущуюся на встречу машину, то подаст сигнал бортовому компьютеру и тот начнет поочередно включать и отключать группы диодов, так чтобы встречный автомобиль оставался в тени, а остальные участки дороги были по-прежнему освещены. Принцип работы «антиослепляющей» функции показан на левом фото.

Еще одна полезная возможность – направление светового пучка в сторону поворота. В этом Audi Matrix LED помогает навигационная система, передающая информацию о ближайших виражах, приближаясь к которым свет фар заранее направляется в сторону предстоящего поворота.

Также матричные фары подружили с системой ночного видения, которая распознает пешеходов находящихся близко к проезжей части, сообщая их координаты системе, а та направляет свет на пешехода (верхнее фото), предупредив его о приближающемся автомобиле, трижды моргнув. Тоже самое происходит и с дорожными знаками: световой луч фокусируется на поверхности знака, но без моргания.

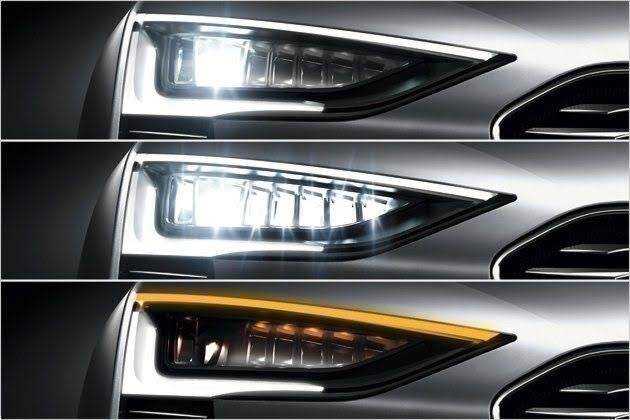

И последнее. Частью Matrix LED являются динамические указатели поворотов: светодиоды в «поворотниках» загораются последовательно по направлению поворота с интервалом в 150 миллисекунд. Как это работает показано на фото справа.

Впервые технология Audi Matrix LED применили на флагмане компании – , который с недавнего времени продается в России. В будущем «восьмерка» поделится матричными фарами с другими моделями.

Рецепт на очки

Лекарства для лечения автомобильного зрения известны: замена ламп, восстановление линз, полировка рассеивателей. Максимальный эффект дают все средства одновременно, но на такую терапию решается далеко не каждый, предпочитая ограничиться полумерами. Замена фары в сборе — вовсе решение для сильных духом, ибо цены на ксеноновую и светодиодную светотехнику заставят взвыть даже людей с твердыми доходами. Поэтому мы решили проверить, что дает компромиссный вариант, набирающий популярность в России, — установка светодиодных линз в сборе. Это заметно дешевле, чем купить пару фар.

Подобная переделка автомобильных фар действительно допустима. Например, мы установили и должным образом зарегистрировали ксенон в фары редакционной Гранты (ЗР, № 12, 2016).

Линзы в сборе имплантируются в фары сравнительно просто. Посадочные места производители тюнинговых линз адаптируют под штатные элементы. Можно внедрить модуль и в рефлекторную оптику. Рассеиватель сейчас правильнее называть просто защитным колпаком, так как в современных фарах он не участвует в формировании пучка — за это отвечает линза. Так что самая большая сложность — отсоединить рассеиватель от корпуса для проведения работ, поскольку современную оптику делают неразборной.

В каждом Bi-LED-модуле Luma установлено по шесть светодиодов. Каждый накрыт персональной миниатюрной линзой плюс одна большая общая. Все источники света работают постоянно. Переключение между ближним светом и дальним происходит с помощью подвижной шторки. Модули оснащены креплением, адаптированным под популярные линзы Hella и Koito, что упрощает замену.

Какой тип фар лучше для вас?

Ниже мы по разделам объясним вам, как работает каждый тип фар, используемый сегодня в автомире. Естественно, каждый вид автомобильной оптики имеет свои плюсы и минусы. И это логично, поскольку известно, что идеального в мире не существует. Также вы должны понять, что не всем водителям нравятся современные технологии. Например, есть водители, которые ни за что не хотят отказываться от старых надежных галогенных ламп в пользу того же ксенона или светодиодов.

А какой тип фар нравится вам? Например, многие автолюбители ломают голову перед покупкой машины, решая, какой тип освещения должен быть в машине. И, тут, конечно, дилемма более сложная. Ведь наш выбор должен зависеть не только от каких-то вкусов и личных взглядов, но и от того, что выгоднее: галоген, ксенон или светодиод?

Галогенные лампы являются самым старым типом источника света в автомобильных фарах. Если вы ищете дешевые и относительно надежные фары, то вас не должно беспокоить, что галогенная оптика устарела по сравнению с современными фарами. Галогенное освещение в автомобиле проверено временем и зарекомендовало себя с довольно-таки хорошей стороны. Сегодня автомобили с галогенными фарами стоят намного дешевле, чем машины с ксеноновой или светодиодной оптикой.

Однако галогенные фары, как правило, выглядят сегодня устаревшими. Им просто не хватает высокотехнологичного внешнего вида, а также более интересных опций. В том числе галогенная оптика не может сравниться с качеством освещения дороги по сравнению с ксеноновыми или светодиодными фарами. Но главное – галоген не может соперничать с более современными фарами по сроку службы. Галогеновые лампы имеют маленький срок службы в отличие от ксеноновых или светодиодных ламп.

С другой стороны, стоимость ксеноновой лампы существенно больше галогенной. Кроме того в ксеноновых фарах используется электрооборудование, которое со временем выходит из строя. В том числе есть проблема с выгоранием линз в оптике, стоимость замены которых может быть сопоставима со стоимостью новых галогенных фар.

Так что светодиодные источники освещения, вероятнее всего, в скором времени отправят на пенсию не только галоген, но и ксенон.

Сегодня на авторынке представлено огромное количество различных светодиодных фар, начиная от самых простых и до невероятно сложных (и, следовательно, дорогостоящих для ремонта и замены). Светодиоды не только выглядят современно. На их основе автопроизводители стали разрабатывать новые виды автомобильной оптики, представив автомиру матричные и лазерные фары.

В настоящий момент матричные фары появились пока только на премиальных автомобилях, поскольку эта технология еще дорога. Матричная технология LED основана на объединении светодиодов с датчиками, что позволяет адаптировать лучи света для максимального охвата дороги впереди машины, беря в расчет встречное движение. В итоге эта технология, по сути, отправила дальний и ближний свет на пенсию. В матричных фарах у водителя нет необходимости выбирать, на каком освещении ехать (ближний, дальний). Автоматика сама решает, как освещать дорогу.

Ну и, наконец, в мире теперь есть и лазерные фары, которые предлагают лучшую осветительную мощность. Но пока их можно найти только в нескольких новых автомобилях премиум-сегмента. Причина, по которой лазерные фары пока не появились на обычных автомобилях, – это себестоимость этих фар, а также невероятно дорогая стоимость их ремонта/замены (в некоторых машинах стоимость одной фары может составлять 8000-10000 долларов). Но главной проблемой лазерных фар является их хрупкость. Например, даже при небольшом ударе и появлении трещины на стекле фары требуется полная замена блока оптики.

Итак, после того как вы получили общее представление о типах фар в сегодняшней автопромышленности, давайте теперь перейдем непосредственно к описанию каждой технологии, чтобы вы смогли выбрать для себя, какая оптика подходит вам больше всего. Вот как каждый тип фар работает.

Разновидность функций освещения в матричной оптике

Чем сложней устроена конструкция оптики, тем больше функций она может выполнять. В матричной оптики насчитывают девять разновидностей функций освещения:

постоянный дальний свет;
освещение для автомагистралей;
ближнее освещение;
адаптивное освещение;
освещение на перекрестках;
освещение в любую погоду;
подсвечивание пешеходов;
адаптивное динамическое освещение;
динамический указатель поворотов.

Список не малый как видим, рассмотрим по каждому пункту отдельно, как устроен и принцип освещения.

Полисегментальный дальний свет позволит водителю двигаться с постоянным включенным дальним светом. В таком случае будут задействованы 25 отдельных светодиодов дальнего света. Так же будет задействована видеокамера, которая в темное время суток следит за встречными и попутными автомобилями по их свету фар. Как только обнаружен автомобиль, блок управления выключает часть светодиодов, которые направлены на движущийся автомобиль. Свободное пространство дороги будет освещаться в прежнем виде. Для уменьшения ослепления водителей яркость оставшегося блока матричной оптики будет уменьшена. По данным с паспорта, блок управления матричных фар одновременно может распознать до восьми автомобилей.

Свет для движения по автомагистрали основывается на полученную информацию с навигационной системы. Адаптивная система сужает конус дальнего света матричных фар, таким образом, чтоб максимально направить вперед и сделать удобной для других водителей.

Ближнее освещение имеет традиционную форму, средняя часть дороги освещается меньше, а вот боковая часть и обочина больше. При этом матричная оптика направляется вниз в зависимости от рельефа дороги и населенного пункта.

Адаптивный свет направлен на лучшее освещение машины спереди и сбоку во время выполнения маневра поворота. В таком случае система матричных фар в каждой из фар задействует по три светодиода, которые включаются или выключаются при повороте руля или срабатывании поворотов.

Освещение перекрестков предназначено для освещения перекрестков при приближении к ним. В этом случае для матричных фар так же задействована навигационная система, на основе информации которой и определяется перекресток.

Всепогодное освещение из самого названия говорит о том, что при движении в плохих погодных условиях (туман, дождь, снег) будет меняется качество освещения. Блок управления настроить светодиоды матричной оптики таким образом, чтоб избежать ослепления от своих же фар. Интенсивность светодиодов матричной фары будет меняться в зависимости от видимости.

Подсвечивание пешеходов в матричных фарах реализовано на высоком уровне. В случае обнаружения пешехода с помощью камеры и системы ночного виденья, на обочине или опасной близости от нее оптика будет троекратно сигнализировать дальним светом об этом. Тем самым предупреждать как водителя, так и пешехода.

Динамическое адаптивное освещение это предпоследний вариант в матричных фарах. Суть его работы направлена на освещение дороги во время поворота. Поворачивая рулевое колесо, яркость светового пучка перенаправляется с центральной части в сторону поворота. То есть одна часть светодиодов становится тусклее, другая ярче.

Динамический указатель поворотов матричных фар рассчитан на управляемое движение светодиодов в направлении поворота. Таким образом, 30 последовательных светодиодов оптики включаются последовательно с периодичностью в 150 мс. Со стороны это не только красиво выглядит, но и дает больше информации о том или этом маневре автомобиля.

Многие производители уже готовят свои автомобили под внедрение подобной технологии матричной оптики, но насколько это удастся, пока никто не может сказать. На данный момент компания Audi является единственным правообладателем подобной технологии в оптике и захочет ли она делиться с другими производителями остается под вопросом.

Видео о принципе работы матричной оптики и её строении:

https://youtube.com/watch?v=D6O2-O6sMMI

голоса

Рейтинг статьи

Что такое светодиодные фары, и как они работают?

Большинство людей знают, что светодиоды – это источники света, основанные на светоизлучающих диодах, которые имеют ряд преимуществ как перед галогенными, так и перед ксеноновыми лампами. В том числе и в автомобильной промышленности. Но мало кто задумывается, что светодиоды по сравнению с галогенными лампами более дороги и сложны в процессе производства. Тем не менее светодиоды захватывают автопромышленность.

Почему? Все дело не только в их ярком освещении, но и в их невероятной энергоэффективности за счет того, что каждый используемый диод в фаре потребляет гораздо меньше энергии по сравнению с галогенными или ксеноновыми источниками света.

Большинство новых автомобилей сегодня оснащены светодиодными дневными ходовыми огнями. Что касаемо полноценных светодиодных фар, пока что в мире LED-фары не стали глобальным стандартом. Тем не менее с каждым годом все больше автомобилей получают в базовой комплектации полноценные светодиодные фары. В будущем, скорее всего, все автомобили (даже дешевые) будут поставляться только со светодиодами.

Производители, оснащая машины LED-лампами, преследуют одну цель – снижение расхода топлива и снижение вредных выбросов. При использовании светодиодных источников света в автомобиле падает нагрузка на электрическую цепь. Вот почему светодиоды становятся популярны во всем мире.

Также светодиоды производят кристально чистый свет. Новое же поколение матричных фар позволило достичь огромных успехов в адаптации автомобильного освещения в зависимости от дорожных условий. Это огромный шаг вперед по сравнению с галогенными, ксеноновыми и обычными светодиодными фарами. Единственный минус матричных фар – это невероятно дорогостоящая замена оптики в случае ее повреждения или поломки.

Как работают светодиодные фары?

Светодиод – это просто полупроводник, который излучает свет, когда через него проходит ток. Для того чтобы полупроводник начал светиться, необходимо ничтожно малое количество электричества. Из-за того что светодиоду нужно мало энергии, аккумулятор для поддержания освещения расходует гораздо меньше энергии по сравнению с галогенными или ксеноновыми лампами. Следовательно, чем меньше расходуется энергии, тем меньше идет нагрузки на двигатель для зарядки аккумулятора, что в конечном итоге влияет на экономичность автомобиля.

Ток в светодиодных фарах течет от катода к аноду, проходя через полупроводниковый материал, который по проводимости представляет собой что-то среднее между металлом и каучуком. В итоге полупроводник при прохождении электричества начинает испускать фотоны, которые и освещают дорогу впереди автомобиля.

Из-за простоты конструкции светодиода срок его службы может длиться более десяти лет. Тем не менее светодиодные фары – пока что новая технология. И как она себя зарекомендует, покажет время. К сожалению, пока нет 10-летних автомобилей со светодиодной оптикой, по которым можно было бы сделать вывод о реальном сроке службы светодиодных фар. Ведь в отличие от домашних светодиодных ламп LED-фары в автомобиле подвергаются постоянной тряске, вибрации, перепадам температур и т. п. И кто его знает, как долго будут служить светодиоды в автомобиле. Вполне возможно, что их надежность окажется под сомнением.

Что такое адаптивные светодиодные фары?

Стоит отметить, что не все адаптивные фары являются адаптивными светодиодными блоками. Адаптивный светодиодный блок – это фара, которая может менять направление и/или яркость в соответствии с дорожными условиями за счет изменения порядка свечения светодиодов в блоке и за счет изменения их яркости свечения.

Что такое светодиодные матричные лампы (Matrix), и как они работают?

В математике матрица определяется как прямоугольный массив чисел, организованный в строках и столбцах, которые рассматриваются как единый объект. Поменяйте «цифры» на «светодиоды и датчики» в этом определении и вы получите матричную концепцию автомобильного освещения.

Светодиодные матричные фары работают в паре с датчиками и камерами, которыми оснащен автомобиль.

Все эти датчики и камеры контролируют дорогу впереди, чтобы определять интенсивность движения и изменяемые дорожные условия (например, резкие повороты).

Все эти данные используются для интеллектуального освещения дороги за счет контроля освещения каждого светодиода в матрице. Но конечная цель матричной фары – сохранить как можно больше света без вреда встречному движению.

Плюсы

Энергетически эффективные источники света
Могут быть относительно недорогими
Долгосрочный прогнозируемый срок службы
