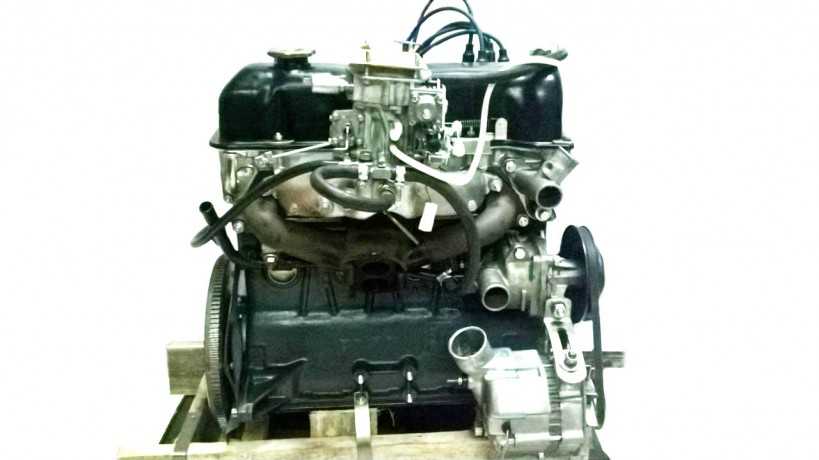

Дизельный мотор с карбюратором

Устройство карбюратора

Несомненным преимуществом карбюратора является его простота конструкции, он состоит из двух элементов: поплавковой камеры 10 и смесительной камеры 8.

Топливо под давлением по трубке 1 подается в поплавковую камеру 10, где находится поплавок 3 и запорная игла 2. Такая игла фактически является простейшим клапаном, который регулирует уровень топлива в камере. Наличие такого клапана позволяет обеспечить постоянный уровень топлива в поплавковой камере в процессе работы двигателя, а, следственно, подача бензина в цилиндры осуществляется равномерно. А благодаря балансировочному отверстию (4) в поплавковой камере поддерживается атмосферное давление.

Затем топливо поступает через жиклёр 9 в распылитель 7. При этом количество топлива, которое выходит из распылителя, зависит от степени вакуума, образовавшегося в диффузоре и диаметре проходящего отверстия в жиклере.

При впуске давление в цилиндрах уменьшается. Воздух из окружающей среды поступает в цилиндр через смесительную камеру 8, где расположен диффузор 6 (трубка Вентури), и впускной трубопровод, который распределяет готовую смесь по цилиндрам.

Распылитель находится в самой узкой части диффузора, где, по закону Бернулли, скорость потока достигает мах значения, а давление падает до мin значения. Выход топлива из распылителя осуществляется за счёт разности давлений.

Управление карбюратором и дроссельной заслонкой 5 может выполняться исключительно механически через связь с педалью газа, так и различными автоматическими системами, которые устанавливались на поздних модификациях в карбюраторных двигателях. Наибольшее распространение получила система управления карбюратором с металлическим тросом, которая отличается простотой конструкции и надежностью.

Подача воздуха происходит путем открытия и закрытия воздушной заслонки. Такая заслонка на большинстве двигателей имеет полуавтоматических ход. В процессе эксплуатации работа используемой воздушной заслонки может нарушаться, что приводит к переобогащению смеси или ее обеднению. Именно поэтому в ходе эксплуатации такого карбюраторного двигателя необходимо регулярно производить осмотр и соответствующую регулировку воздушной заслонки и всего карбюратора.

Одной из разновидностей карбюраторов являются эмульсионные варианты, в которых в распылитель поступает уже не жидкое топливо, а эмульсия, полученная из воздуха и топлива. Считается, что эмульсионные карбюраторы обеспечивают максимальный коэффициент полезного действия, что достигается за счёт улучшенного распыления бензина в воздушной смеси.

Отсутствует холостой ход (ХХ) двигателя автомобиля с карбюратором Озон

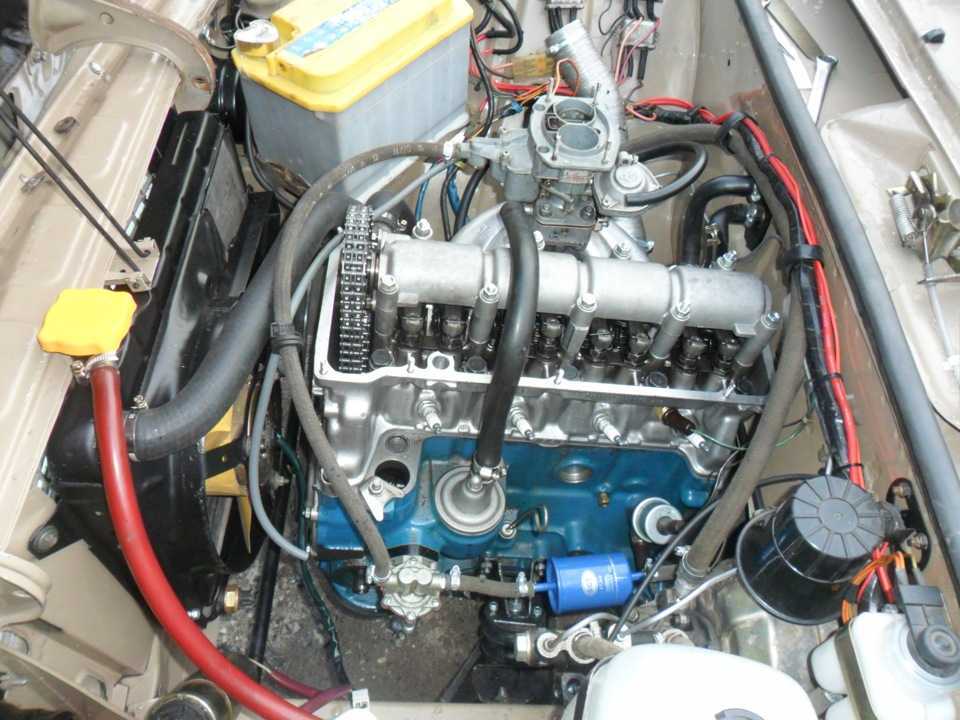

На двигателях автомобилей ВАЗ 2105, 2107 с карбюратором Озон отсутствие холостого хода – часто встречающаяся неисправность. Холостой ход может отсутствовать полностью (двигатель работает на ХХ только при вытянутом «подсосе» и прикрытой воздушной заслонкой карбюратора), либо обороты холостого хода прерывистые (двигатель «троит»), «плавающие» — от высоких к низким. Причины неустойчивых оборотов холостого хода двигателей с карбюраторами Озон кроются в основном в нарушении состава топливной смеси приготавливаемой карбюратором на холостом ходу. Топливная смесь либо бедная (в связи с засорением жиклеров или нарушением топливоподачи), на ней двигатель будет глохнуть или его будет трясти, либо, наоборот, слишком богатая (карбюратор «переливает»), которая заливает свечи зажигания, приводя к их отказу. В любом случае нормальный холостой ход двигателя будет отсутствовать.

Перечень причин приводящих к отсутствию холостого хода на двигателях автомобилей ВАЗ 2105, 2107 с карбюраторами Озон

— Не отрегулирован холостой ход

По каким-то причинам винты регулировки «количества» и «качества» топливной смеси карбюратора разрегулированы. Выставьте исходное положение винтов – заверните их до упора, потом выверните на полтора-два оборота и проведите регулировку холостого хода. См фото выше.

— Засорен топливный жиклер системы холостого хода

В следствии засорения в топливную смесь практически не поступает бензин, вызывая ее обеднение. Жиклер находится в винте-заглушке или электромагнитном клапане карбюратора Озон (в зависимости от модификации). Его необходимо извлечь, прочистить, продуть сжатым воздухом, прочистить его посадочное гнездо.

— Засорен воздушный жиклер системы холостого хода карбюратора

В топливную смесь поступает мало воздуха, вызывая ее обеднение и неустойчивую работу на холостом ходу. Необходимо снять крышку карбюратора, прочистить воздушный жиклер и идущий к нему канал.

— Неисправен электромагнитный клапан карбюратора

На модификациях карбюратора Озон с электромагнитным клапаном возможен его выход из строя. При этом запорная игла клапана перекрывает отверстие в топливном жиклере СХХ, тем самым прекращая подачу топлива на холостом ходу. Проверьте клапан, сняв с него провод на работающем двигателе, двигатель должен заглохнуть. Либо включите зажигание и снимите-наденьте наконечник провода на вывод клапана. Должен быть слышен щелчок от сработавшего клапана. Клапан может быть неисправен сам или неисправна его проводка.

— Вышел из строя запорный игольчатый клапан в поплавковой камере карбюратора

Клапан не держит топливо, его уровень в поплавковой камере повышается, вызывая истекание из распылителей диффузоров на холостом ходу («перелив»). Топливная смесь при этом сильно переобогащается. Проверьте герметичность игольчатого клапана, проверьте и при необходимости отрегулируйте уровень топлива в поплавковой камере.

проверка герметичности игольчатого клапана карбюратора Озон

— Засорен фильтрующий элемент воздушного фильтра двигателя

При сильном засорении фильтрующего элемента воздушного фильтра двигателя количество воздуха поступающего в топливную смесь на холостом ходу сокращается, вызывая ее преобогащение и соответственно низкую способность к воспламенению Замените фильтрующий элемент.

сильно загрязненный фильтрующий элемент воздушного фильтра двигателя автомобиля

— Разрегулирован подстроечный винт добавочного воздуха системы холостого хода

На карбюраторах Озон имеется дополнительный винт, позволяющий добавить некоторое количество дополнительного воздуха в канал СХХ. Заверните винт до упора, а затем выверните на четверть оборота. После этого проведите регулировку холостого хода двигателя.

— «Подсос» постороннего воздуха в карбюратор

Лишний воздух попадает в карбюратор через неплотно затянутые соединения и неплотно посаженные. прохудившиеся шланги. Он обедняет топливную смесь вызывая неустойчивую работу двигателя на холостом ходу. Примечания и дополнения

— Помимо неисправностей связанных с карбюратором Озон на отсутствие холостого хода могут влиять неисправности системы зажигания, неисправности системы питания и неисправности самого двигателя. Поэтому, при отсутствии очевидных причин, решать проблему холостого хода лучше всего комплексно, начав с системы зажигания, потом проверить систему питания, и лишь затем пытаться настроить карбюратор.

Еще статьи по карбюраторам Озон

— Система холостого хода карбюратора Озон

— Очистка и прочистка карбюраторов Озон и Солекс

— Разборка карбюратора Озон

twokarburators.ru

Независимая экспертиза состояния клапана

Детальная проверка функционирования иглы возможна только после демонтажа исследуемого элемента. Предварительно необходимо удалить воздушный фильтр и сам корпус фильтрующего элемента. Переключатель выкручивается обычным рожковым ключом на 13, аккуратно вынимается из посадочного места, извлекается аналоговый элемент, дозирующий количество топлива.

Спектр действий при полноценной диагностике таков:

заранее подготовленные проводники подключаются к выводам АКБ;
«плюс» присоединяется к выводу, а «минус» – к корпусу детали;
наблюдается реакция устройства после подачи напряжения.

заслонки Запорная игла беспрецедентно втягивается в корпус устройства при наличии разности потенциалов и мгновенно возвращается в исходное положение – устройство подлежит дальнейшей эксплуатации. Включив зажигание и замкнув электромагнитный клапан ВАЗ 2109 на карбюратор (корпус к корпусу), при заведомо исправной системе управления ЭПХХ, легко оценить пригодность запорного элемента. В результате контакта с «массой» игла должна с характерным щелчком уходить внутрь корпуса. Опытные владельцы тестируют вновь приобретенный переключатель именно таким образом.

перед тем, как заворачивать устройство обратно, следует промыть/продуть топливный жиклер;
при сильном загрязнении прецизионных отверстий, необходимо их прочистить леской или иглой из мягкого дерева;
неплотно закрученный клапан может стать причиной невозможности пуска двигателя при вращающемся коленвале;
при затяжке элемента не следует прикладывать больших усилий, приводящих к деформации исполнительных органов детали.

Конструктивные особенности

Клапан конструктивно состоит из:

шагового электрического моторчика;
четырехпозиционного штока;
пружинного элемента;
иглы.

Когда РХХ только появились, они представляли собой роторные или соленоидные механизмы. Такие устройства имели два положения — открытое и закрытое. Это способствовало снижению эффективности регулировки оборотов ДВС. Сегодня в автомобилях применяются четырехшаговые датчики, характеризующиеся возможностью ступенчатой подачи по байпасу.

Сам регулятор холостого хода относится к категории расходных материалов, поэтому считается неремонтопригодным. Его можно восстановить при неисправности, но дешевле будет поменять полностью.

Расположение

Внешне РХХ выглядит достаточно просто. Он представляет собой с виду небольшой электродвигатель. В его конструкцию включены три детали:

Шаговый электродвигатель;
Пружина;
Шток с иглой на конце.

А располагается искомый регулятор возле механизма, который отвечает за изменение положения дроссельной заслонки. Сложной системы крепления не предусмотрено. Для демонтажа нужно просто демонтировать крепежные болты.

Где находится РХХ?

Устройство должно располагаться рядом с заслонкой дроссельного узла и ДПДЗ. В некоторых авто фиксация датчика может осуществляться непосредственно на корпусе заслонки при помощи лака. Иногда прибор крепится с использованием двух болтов, оснащенных специальными посадочными отверстиями. Главное, чтобы расстояние от иголки до посадочного фланца на установленном устройстве составляло 2,3 см.

Схема подключения

Схема подключения контроллера холостого хода

К датчику холостых оборотов подводится один жгут, состоящий из четырех кабелей, он идет от микропроцессорного модуля. В результате такого подключения диагностика может вызвать определенные трудности. У автовладельца не получится просто подать напряжение на клеммы устройства, поскольку микропроцессорный модуль делает это импульсно.

Как заменить датчик холостого хода

Перед началом работ снимите минусовую клемму с аккумулятора. От заменяемого датчика отсоедините четырехконтактныю колодку, предварительно нажав на фиксатор из пластика (если он имеется). Выкрутите пару винтов, крепящих регулятор. Возьмите новое устройство, смажьте моторным маслом уплотнительное кольцо, пружину и шток: это увеличит срок службы регулятора.

Теперь нужно произвести калибровку вновь установленного изделия. Для этого поставьте минусовую клемму аккумулятора на место и включите зажигание на 15 секунд, не запуская двигатель. За это время блок управления произведет калибровку в автоматическом режиме. Далее заведите мотор и проверьте, как функционирует датчик на работающем силовом агрегате. Если холостые обороты выше нормы, то процедуру нужно повторить (возможно, не один раз). При нормально работающем регуляторе холостого хода на непрогретом двигателе тахометр покажет примерно 1000 об/мин. После достижения рабочей температуры, они упадут в район 800 об/мин. Стоит отметить, что расхождение с этими показателями может быть вызвано использованием некачественного топлива.

Принцип действия регулятора холостого хода (РХХ) рассмотрим на примере РХХ (датчика холостого хода) ЭСУД автомобилей ВАЗ 21083, 21093, 21099, 21102, 2111.

Принцип действия регулятора холостого хода и порядок его работы на разных режимах

По сигналу контроллера (ЭБУ), на разных режимах работы двигателя, регулятор холостого хода перемещением наконечника штока изменяет величину проходного сечения байпасного канала, через который подается воздух под дроссельную заслонку. Предельно выдвинутое положение штока является исходным (нулевой шаг). Его можно наблюдать на не запущенном двигателе при выключенном зажигании. В этом положении сечение байпасного канала полностью перекрывается наконечником, и воздух под дроссельную заслонку не поступает. Полностью втянутый шток соответствует перемещению на 255 шагов и полностью открытому байпасному каналу.

Работа РХХ при запуске двигателя

При запуске и прогреве двигателя, когда дроссельная заслонка полностью закрыта, контроллер, ориентируясь на показания датчика температуры, при помощи РХХ приоткрывает доступ необходимого количества воздуха для поддержания повышенных оборотов ХХ. По мере прогрева двигателя уменьшает количество поступающего воздуха – обороты снижаются до нормы.

Работа РХХ на холостом ходу

На прогретом двигателе, при закрытой дроссельной заслонке, контроллер при помощи РХХ обеспечивает необходимые обороты ХХ. Шток регулятора втянут, байпасный канал полностью открыт.

Работа РХХ на режимах средних и полных нагрузок

При нажатии на педаль «газа» и открытии дроссельной заслонки воздух во впускной коллектор двигателя начинает поступать через сечение дроссельной заслонки, а РХХ устанавливается в такое положение, при котором при сбросе газа и резком закрытии дроссельной заслонки обеспечивалось бы плавное снижение оборотов двигателя до нормы. Для определения количества шагов РХХ в той или иной ситуации, контроллер использует показания датчика положения коленчатого вала (частота вращения коленчатого вала), датчика положения дроссельной заслонки (положение дроссельной заслонки в настоящий момент), датчика скорости (двигается автомобиль или стоит) и т. д.

Работа РХХ при увеличении нагрузки

При увеличении нагрузки (включение вентилятора системы охлаждения, компрессора кондиционера и т. д.) контроллер при помощи РХХ производит увеличение необходимого объема воздуха поступающего в двигатель для обеспечения его мощностных характеристик и предотвращения «провала» оборотов в режиме холостого хода.

Примечания и дополнения

— Регулятор холостого хода является элементом системы управления двигателем (ЭСУД). Это исполнительное устройство. С его помощью блок управления (ЭБУ) регулирует количество воздуха поступающего в цилиндры двигателя.

Еще статьи по принципу действия элементов электронной системы управления двигателем (ЭСУД)

— Принцип действия датчика положения дроссельной заслонки

— Принцип действия датчика положения коленчатого вала

В автомобилях, оборудованных инжектором, за холостые обороты двигателя и холодный пуск отвечает отдельный исполнительный механизм (РХХ), управляемый контроллером. Хотя его конструкция проста и надежна, в течение эксплуатации авто элемент может работать некорректно либо, как всякая другая деталь, отказывает по причине естественного износа. Как выявить симптомы неисправности и проверить регулятор холостого хода в гаражных условиях, подробно рассказывается в данной публикации.

Диагностика и ремонт систем управления двигателем. Коды неисправностей_DTC, диагностика автомобилей, 02 sensor,Лямбда-зонд, Diagnostic, Trouble Codes, Fuel Injection System, Gasolin Direct Injection, Toyota,Nissan,Mitsubishi,Honda,Isuzu

Шаговый двигатель (см. Примечание) размещается на впускном коллекторе или на корпусе дроссельной заслонки. Скорость вращения мотора регулируется заданием положения шагового электродвигателя и его конуса на оси клапана, который регулирует сечение байпасного воздушного канала при закрытой дроссельной заслонке. ISCV состоит из:
— статора мотора из четырёх обмоток (катушек)
— магнитного ротора
— конусного наконечника клапана
— оси клапана.

Ось клапана связана резьбовым соединением с ротором мотора так, что, когда ротор вращается, ось клапана выдвигается или задвигается.

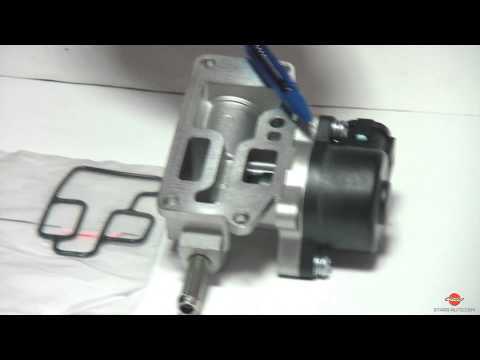

в разрезе внешний вид

Блок управления контролирует движение конуса клапана, последовательно заземляя четыре обмотки статора шагового мотора — ISCV. Каждый импульс, возникающий в соответствующей обмотке статора, заставляет передвигаться ось клапана на 1/44 шага, то есть один шаг клапана ISCV состоит из 44 последовательных импульсов, поданных на четыре обмотки статора.

Направление вращения шагового мотора изменяется реверсированием порядка подачи импульсов на обмотки статора. Конус клапана имеет 125 положений – шагов, от полностью задвинутого (максимальная подача воздуха), до полностью выдвинутого положения (подача воздуха перекрыта). В случае отсоединения электрического разъёма мотора или выхода из строя одной из обмоток статорных катушек, положение клапана становится фиксированным, контроль оборотов холостого хода прекращается.

В связи с тем, что ISCV оперирует большим количеством воздуха, это используется для поднятия оборотов двигателя при «холодном» пуске двигателя и отпадает необходимость применения механических воздушных клапанов.

На графике, представленном выше, показана зависимость изменения количества пропускаемого воздуха от положения конуса клапана

Необходимо обратить внимание на излом линии графика, который имеет место из-за конструкции клапана. Если бы клапан был не конусный, а плоский то линия не имела бы излома

Сделано это для плавной регулировки оборотов в режиме холостого хода на горячем моторе. Следует учитывать, что при загрязнении дроссельной заслонки и байпасного канала количество шагов будет постепенно увеличиваться Блоком Управления и может дойти до 50-70 шагов при холостом ходе на горячем двигателе. Но при таком положении клапана автомобиль будет иметь недостаточное количество воздуха при холодном запуске, заметное «плавание» оборотов на холостом ходе и «эффект задержки высоких оборотов» при демпфировании оборотов двигателя клапаном ISCV после режима акселерации.

Поэтому следует так регулировать положение клапана, чтобы на прогретом двигателе его положение соответствовало приблизительно 10-30 шагам.

Подобные клапана применяются на многих марках автомобилей до настоящего времени. И хотя данное описание сделано на примере клапана TOYOTA, принцип действия аналогичен и на других автомобилях, где применён подобный тип клапана. Кроме того, по этой же схеме работают и клапана EGR – клапан рециркуляции отработанных газов.

Подготовил:

Малахов Игорь Олегович

г. Калининград
Союз автомобильных Диагностов

Примечание: Под шаговыми электродвигателями понимаются эл. двигатели, состоящие, как и большинство электромоторов, из неподвижного статора и подвижного ротора.

Вращательное движение осуществляется не постоянно,а напротив, ротор поворачивается в пошаговом режиме, т.е. на определённый угол за один ход.

Книги по ремонту автомобилей

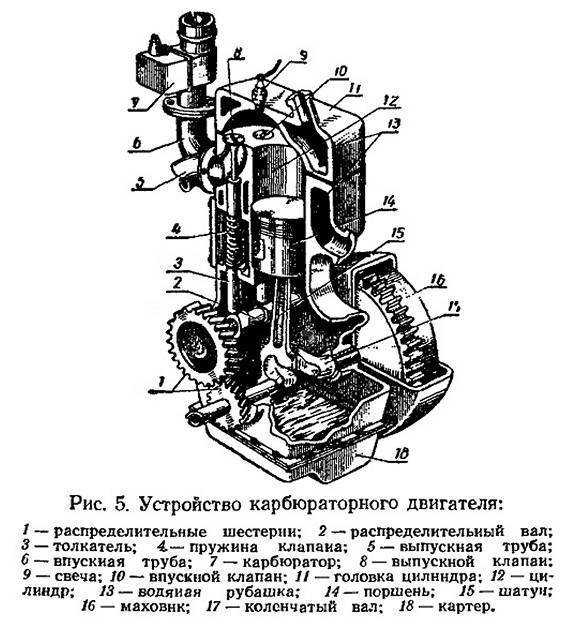

Назначение устройство и работа системы питания карбюраторного двигателя

Система питания двигателя предназначена для хранения, очистки и подачи топлива, очистки воздуха, приготовления горючей смеси и подачи ее в цилиндры двигателя. На различных режимах работы двигателя количество и качество горючей смеси должно быть различным, и это тоже обеспечивается системой питания.

Система питания состоит из :

-фильтров очистки топлива;

Топливный бак – это емкость для хранения топлива. Обычно он размещается в задней, более безопасной при аварии части автомобиля. От топливного бака к карбюратору бензин поступает по топливопроводам, которые тянутся вдоль всего автомобиля, как правило, под днищем кузова.

Первая ступень очистки топлива – это сетка на топливозаборнике внутри бака. Она не дает возможности содержащимся в бензине крупным примесям и воде попасть в систему питания двигателя.

Количество бензина в баке водитель может контролировать по показаниям указателя уровня топлива, расположенного на щитке приборов.

Емкость топливного бака среднестатистического легкового автомобиля обычно составляет 40–50 литров. Когда уровень бензина в баке уменьшается до 5–9 литров, на щитке приборов загорается соответствующая желтая (или красная) лампочка – лампа резерва топлива. Это сигнал водителю о том, что пора подумать о заправке.

Топливный фильтр (как правило, устанавливается самостоятельно) – второй этап очистки топлива. Фильтр располагается в моторном отсеке и предназначен для тонкой очистки бензина, поступающего к топливному насосу (возможна установка фильтра и после насоса). Обычно применяется неразборный фильтр, при загрязнении которого требуется его замена.

Топливный насос – предназначен для принудительной подачи топлива из бака в карбюратор.

Когда рычаг тянет шток с диафрагмой вниз, пружина диафрагмы сжимается, и над ней создается разрежение, под действием которого впускной клапан, преодолев усилие своей пружины, открывается.

Через этот клапан топливо из бака втягивается в пространство над диафрагмой. Когда рычаг освобождает шток диафрагмы (часть рычага, связанная со штоком, перемещается вверх), диафрагма под действием собственной пружины также перемещается вверх, впускной клапан закрывается, и бензин выдавливается через нагнетательный клапан к карбюратору. Этот процесс происходит при каждом повороте приводного вала с эксцентриком.

Бензин в карбюратор выталкивается только за счет усилия пружины диафрагмы при перемещении ее вверх. При заполнении карбюратора до необходимого уровня его специальный игольчатый клапан перекроет доступ бензина. Так как качать топливо будет некуда, диафрагма топливного насоса останется в нижнем положении: ее пружина будет не в силах преодолеть создавшееся сопротивление.

И лишь когда двигатель израсходует часть топлива из карбюратора, его игольчатый клапан откроется и диафрагма под действием пружины сможет втолкнуть новую порцию топлива из бензонасоса в карбюратор.

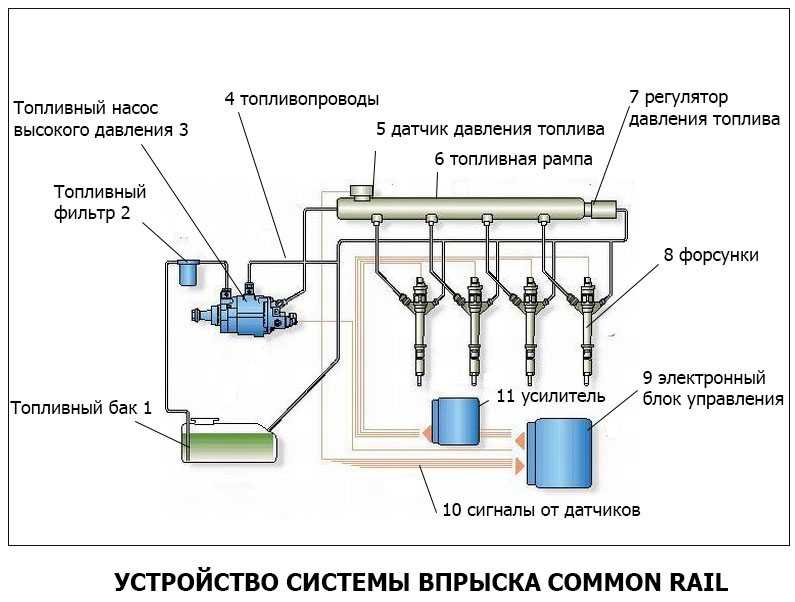

Устройство системы впрыска Common Rail

Система впрыска Common Rail представляет собой контур высокого давления системы питания дизельного двигателя. Дизельное топливо впрыскивается непосредственно в камеру сгорания. Система Common Rail состоит из: топливного насоса высокого давления (ТНВД), дозирующего клапана, регулятора давления топлива, топливной рампы и форсунок. Все элементы объединены топливопроводами.

1 — топливный бак; 2 — топливный фильтр; 3 – топливный насос высокого давления; 4 – топливопроводы; 5 — датчик давления топлива; 6 — топливная рампа; 7 — регулятор давления топлива; 8 – форсунки; 9 — электронный блок управления; 10 — сигналы от датчиков; 11 — усилительный блок.

ТНВД предназначен для образования высокого давления топлива в топливной рампе. На современных автомобиля применяют ТНВД плунжерного типа. Регулятор давления изменяет подачу топлива к ТНВД в зависимости от режима работы двигателя.

Дозирующий клапан топлива предназначен для управления давлением топлива в системе, в зависимости от нагрузки на двигатель. Он устанавливается в топливной рампе.

Топливная рампа служит для накопления и поддержания высокого давления топлива, балансировки колебаний давления, распределения топлива по форсункам.

Форсунка — элемент системы впрыска, который отвечает за впрыск топлива в камеру сгорания двигателя. Форсунки соединены с топливной рампой топливопроводами высокого давления. В системе Common Rail применяются пьезофорсунки и электрогидравлические форсунки.

Управление системой впрыска Common Rail осуществляет электронная система управления в дизеле, которая состоит из датчиков электронного управления.

Основные исполнительные механизмы системы впрыска Common Rail: форсунки, дозирующий клапан и регулятор давления топлива.

Принцип работы инжектора

Самый простой инжектор имеет в своей конструкции следующие элементы:

Электронный блок управления;
Бензонасос (электрический);
Форсунки;
Датчики;
Регуляторы давления.

Как видно, ничего слишком сложного в конструкции инжектора нет, по крайней мере, это касается его механической части. Если коротко, то работа инжекторной системы впрыска происходит следующим образом:

Датчик расхода воздуха измеряет массу воздуха, поступающего в мотор.
Далее эта информация передается в блок управления инжектора, вместе с другими данными (температура силового агрегата, скорость вращения коленвала, температура воздуха, скорость и степень открытия дроссельной заслонки, и другие параметры).
Компьютер анализирует всю эту информацию и точно высчитывает то количество топлива (бензина, дизтоплива, газа), которое требуется для сжигания в поступившей массе воздуха.
Далее происходит подача электрического разряда (определенной длительности) на форсунки инжектора, которые открываются, пропуская топливо из топливной магистрали во впускной коллектор.

Наиболее сложная часть всей инжекторной системы – это электронный блок управления (сокращенно – ЭБУ). Он представляет собой микрокомпьютер, производящий вычисления по программе, внесенной в его память. Программа составлена таким образом, что успевает анализировать все параметры работы двигателя и реагировать на изменение информации, полученной от внешних датчиков.

Именно поэтому для корректной работы инжектора крайне важны следующие два компонента: каталитический нейтрализатор отработанных газов и датчик кислорода (лямбда-зонд).

Каталитический нейтрализатор. Внешне он имеет сходство с сотами, которые покрыты специальным слоем. Его задача состоит в дожигании несгоревшего топлива, вылетающего из камеры сгорания вместе с выхлопными газами. Но он теряет эту способность в результате всего нескольких заправок этилированным бензином. Однако не только топливо может стать причиной неисправности. Часто нейтрализатор просто оплавляется в результате длительной езды на обогащенной смеси – соты попросту забиваются нагаром. Это происходит в результате поломки датчика кислорода или неисправностей в системе зажигания.
Датчик кислорода. Чаще всего автомобили оснащают циркониевыми датчиками, которые прогреваются до рабочей температуры (свыше 300 °С) и подают блоку управления информацию о состоянии смеси, ориентируясь на состав выхлопа. Если смесь слишком богатая или бедная – компьютер корректирует подачу топлива, соответственно увеличивая или уменьшая его количество.

Как вы могли убедиться, инжектор представляет собой весьма сложный механизм. Поэтому такие операции, как чистка инжектора или его ремонт, мы не рекомендуем проводить самостоятельно.

Электромагнитный клапан холостого хода — устройство и предназначение

Прогрев двигателя – процедура, которая позволяет увеличить его ресурс и сократить расход топлива в первое время его работы. Механизм подачи воздуха на холостых оборотах не работает в силу своей конструкции, а именно – устройства дроссельной заслонки. Для того чтобы решить эту проблему, в автомобиль устанавливается клапан холостого хода, который регулирует работу дроссельной заслонки при холостых оборотах мотора.

Как работает клапан регулировки холостого хода?

От количества воздуха, поступающего в систему впрыска топливно-воздушной смеси, зависит многое. Неверное соотношение воздуха и топлива может привести к разным последствиям:

перерасходу бензина,
недостаточной степени сгорания смеси,
преждевременному износу деталей двигателя,
снижению мощности мотора.

При холостых оборотах дроссельная заслонка не обеспечивает регулировку доступа воздуха во впускной коллектор. Чтобы решить эту проблему и поддержать обороты на должном уровне, предусмотрен клапан ХХ (холостого хода), который по ошибке многие именуют датчиком.

С одной стороны, этот агрегат косвенно выполняет функции датчика, но он также делает другую работу, а именно – регулирует подачу воздуха для приготовления воздушно-топливной смеси. В зависимости от оборотов и режима работы мотора, этот агрегат регулирует количество поступающего воздуха в топливную систему.

Когда автомобиль работает на холостых оборотах, дроссельная заслонка не задействована и не может изменять свое положение. Соответственно, появляется необходимость в устройстве, которое обеспечит доступ воздуха в систему впрыска. Тут на помощь и приходит клапан ХХ (холостого хода).

Где находится клапан холостого хода и его блок управления?

Клапан находится непосредственно перед заслонкой и принудительно приводит ее в действие. Его работу регулирует блок управления электромагнитным клапаном, который размещается в моторном отсеке. Если размещение клапана зависит исключительно от конструкции воздухозаборной системы, то месторасположение блока варьируется в зависимости от модели авто.

Блок управления клапаном может быть установлен:

возле клапана ХХ непосредственно;
под лобовым стеклом;
в районе генератора;
в любом месте моторного отсека, которое защищено от попадания воды и воздействия высокой температуры

Блок управления клапаном – чувствительное устройство. Он может быть поврежден вследствие механического воздействия, резкого перепада температуры или попадания влаги. Для того чтобы обезопасить узел, проектанты предполагают его расположение в наиболее защищенных местах моторного отсека. Место установки напрямую зависит от конструкции двигатели и другого оборудования, расположенного под капотом.

Каким может быть клапан холостого хода?

На старых авто с карбюраторными двигателями устанавливались клапана с механическим приводом. Их работа регулировалась в зависимости от режима работы мотора, но такая система себя не оправдала, но использовалась за неимением лучшей. Механизм был настроен на определенный режим и не успевал вовремя реагировать на изменение количества подаваемого в двигатель топлива и изменение количества оборотов.

Впоследствии появились клапана ХХ, управляемые электроникой, которые стали устанавливать и на инжекторные авто. Блок управления получает информацию от нескольких датчиков, обрабатывает ее и соответственно регулирует пропускную способность клапана и режим его работы.

Как результат – достигается оптимальный расход топлива и работа двигателя в щадящем режиме. Благодаря такой системе управления можно сократить расход бензина, увеличить ресурс работы двигателя. Электромагнитный клапан холостого хода прижился, хотя он имеет довольно сложное устройство, но его эксплуатационные характеристики нивелируют этот недостаток.

Клапан холостого хода – то устройство, которое позволяет увеличить ресурс двигателя и препятствует его износу. Если он выходит из строя, работает неправильно по какой-то причине – двигатель начинает плохо запускаться, а его детали подвергаются повышенному износу. К этому приводит неправильная настройка клапана, что может явиться следствием его неквалифицированной замены или ремонта

Поэтому важно, чтобы все работы с ним производил хороший специалист. Нелишним будет периодически проверять его качество работы

Вакуумный электромагнитный клапан ваз

Клапаны объединены в отдельный блок и размещены на впускном трубопроводе двигателя. Штуцер этого блока при помощи резиновой трубки сообщен с воздушным фильтром. Клапаны -нормально закрытые. Во включенном состоянии они пневматически связывают впускной трубопровод 8 через воздушный фильтр с атмосферой. Электромагниты обоих клапанов снабжены электрическими выводами для подключения к электронному блоку управления. Запорные элементы клапанов перекрывают седла. Блок управления имеет выводов и соединен с электропроводкой автомобиля с помощью шестиконтактного разъема. Первый контакт (сверху вниз) предназначен для подключения блока питания с номинальным напряжением 12 В, второй – с массой автомобиля, третий обеспечивает связь с клапаном, четвертый – с клапаном, пятый – с выключателем, а шестой – с катушкой зажигания.

Экономайзер принудительного холостого хода. ЭПХХ обеспечивает отключение подачи топлива через систему холостого хода во время движения автомобиля под уклон, во время торможения автомобиля двигателем, при переключении передач, а также при остановке двигателя.

Различают два типа ЭПХХ : с электронной системой, устанавливаемой на карбюраторах К-90 грузовых автомобилей ЗИЛ -431410 ( ЗИЛ -130), и электронно-пневматической системой, устанавливаемой практически на всех моделях карбюраторов современных легковых автомобилей. Этими системами оснащены карбюраторы типа „Озон” мод. ВАЗ -2105,. -2107, типа „Солекс” мод. 2108, К-151 для двигателей ЗМЗ -402.10, -4021.10, карбюраторы ДААЗ -2140, -2141 для автомобилей „Москвич”, а также карбюратор К-133 для двигателя МеМЗ-245.

Принципиальная схема ЭПХХ легковых автомобилей представлена на рис. 2. ЭПХХ содержит запорный электромагнитный клапан, концевой выключатель, закрепленный на карбюраторе, и электронный блок, управляемый от частоты импульсов системы зажигания и расположенный в моторном отсеке автомобиля.

Монтажный блок содержит монтажные колодки Ш1-Ш11, к которым подключены выключатель системы зажигания, катушка зажигания через блок управления, концевой выключатель и электромагнитный клапан.

ЭПХХ автомобилей семейства ВАЗ представлен на рис. 3. Он содержит электронный блок управления, связанный электрической цепью с источником питания, катушкой зажигания, микропереключателем (датчиком положения дроссельной заслонки), размещенным на корпусе карбюратора и кинематически связанным с рычагом дроссельных заслонок. Запорный элемент выполнен в виде профильной иглы, обеспечивающей на режимах активного холостого хода необходимый закон подачи топлива через регулируемое сечение распылителя. Ход диафрагмы ЭПХХ регулируют с помощью винта качества горючей смеси. Количество подаваемого топлива регулируют с помощью винта количества.

Электропневмоклапан имеет три штуцера: центральный (входной), сообщенный с впускным трубопроводом, боковой и атмосферный и два запорных элемента, снабженных войлочными фильтрами к размещенных на сердечнике электромагнитного клапана.

Первый запорный элемент с фильтром выполнен нормально закрытым и служит для разобщения центрального штуцера от бокового, сообщенного пневматической связью со штуцером экономайзера.

Второй запорный элемент с фильтром, нагруженный пружиной, выполнен нормально открытым и служит для разобщения штуцера относительно атмосферного штуцера.

Электромагнитный клапан содержит катушку, связанную электрической цепью с блоком управления.

Наддиафрагменная полость запорного элемента имеет пневматическую связь через штуцер с впускным трубопроводом и через штуцер с атмосферой.

Поддиафрагменная полость пневмоклапана через канал сообщена с задроссельным пространством карбюратора.

Микропереключатель имеет нормально замкнутые контакты. При полностью отпущенной педали управления дроссельной заслонкой толкатель (кнопка) утоплен, и его контакты разомкнуты. При нажатии на педаль дроссельной заслонки толкатель переключателя высвобождается, и контакты переключателя замыкаются, что приводит к протеканию тока через обмотку катушки независимо от блока управления.
