Как делается регулировка карбюратора ваз-2105

Установка и регулировка зажигания на «Пятерке» без ошибок

Зачем выставлять зажигание?

Схема зажигания включает в себя несколько основных элементов — это замок зажигания ВАЗ, трамблер, свечи, высоковольтные провода. Перед тем, как настроить трамблер и выставить бесконтактное зажигание ВАЗ (БСЗ), необходимо понимать, чем чревата его неправильная настройка. Прежде чем отрегулировать устройство, необходимо удостовериться в том, что проблема кроется не в трамблере, свечах зажигания или подключении проводов, поскольку симптомы у них схожие.

Установка бесконтактного устройства производится при таких признаках:

1. Детонация. При работе двигателя из-под капота раздаются металлические звуки.
2. Мощность двигателя, а также число оборотов значительно снизились.
3. Силовой агрегат в целом работает не устойчиво на небольших оборотах.
4. Возрастет расход горючего.
5. Кроме того, если трамблер настроен на позднее зажигание, это может быть чревато перегревом мотора.

При этих симптомах на стенках двигателя будет образовываться большое количество отложений и нагара, а также усилится износ компонентов силового агрегата.

Инструкция по установке

В некоторых случаях невозможность запуска мотора кроется в катушке зажигания или замке. Если виноваты эти элементы, то производится замена замка зажигания ВАЗ 2105 и катушки зажигания. Если проблема заключается в неправильно выставленном угле, то ниже приведена инструкция по выставлению бесконтактного зажигания. Для этого существует несколько способов (автор видео о пошаговой регулировке электронного зажигания на отечественной «пятерке» — канал Sdelaj Sam! Pljus interesnoe!).

Как выставить зажигание на ВАЗ 2105 по лампочке:

1. Для начала необходимо демонтировать крышку трамблера, при этом высоковольтники извлекать не стоит.
2. Затем нужно провернуть коленчатый вал при помощи храповичного ключа до того момента, пока отметка на его шкиве не совпадет со средней отметкой на передней крышке мотора, всего их три. Также нужно учитывать, что когда метки будут совмещены, может быть выставлен или первый, или четвертый цилиндры. Сам цилиндр проверяется с помощью бегунка — он должен быть направлен в сторону цилиндра 1.
3. При помощи гаечного ключа на 13 нужно ослабить корпус распределителя.
4. Далее, один провод от лампы необходимо подключить к кузову авто, а второй — к контакту К на катушке.
5. Теперь необходимо провернуть ключ в замке зажигания, но мотор заводить не нужно. Проворачивайте распределитель по и против часовой стрелки, при этом сама лампа будет то мигать, то тухнуть. От вас требуется найти положение, при котором тестирующая лампочка начинает гореть. Когда вы найдете его, распределитель нужно будет закрутить.

Есть еще один вариант регулировки, который поможет, если у вас нет лампочки.

Этот метод позволяет настроить угол на слух:

1. Сначала сядьте в салон машины и заведите мотор.
2. Далее, используя гаечный ключ на 13, необходимо немного ослабить гайку, которая фиксирует распределитель. Но при этом устройство необходимо придерживать, чтобы не допустить его произвольного поворачивания.
3. После этого медленно попробуйте провернуть распределитель в обе стороны.
4. От вас требуется найти тот момент, при котором силовой агрегат сможет набрать наиболее высокие обороты. Когда вы сделаете это, корпус распределителя нужно будет немного провернуть по часовой стрелке, но так, чтобы не сбить настройку.
5. Сделав это, закрутите гаечный ключом на 13 гайку, крепящую распределитель, и проверьте работоспособность мотора. Если вас что-то не устраивает, то регулировка производится еще раз.

Проверка правильности установки

После того, как регулировка будет проведена, выставленное устройство необходимо проверить на работоспособность. Для начала заведите силовой агрегат и попробуйте резко нажать на газ. В этот момент из-под капота должна доноситься легкая детонация — если это так, то настроенный узел работает корректно.

Есть еще один вариант проверки. После того, как все будет сделано, нужно выехать на ровную дорогу и разогнаться примерно до 40 км/час, на этой скорости необходимо активировать четвертую передачу. Если в тот момент, когда вы активировали передачу, детонация отсутствует, это говорит о том, что все действия были выполнены верно. Детонация допускается, но не сильная. Если же металлический звук достаточно громкий, то это говорит о необходимости повторной регулировки. В том случае, если у вас вызывает сложности один из описанных выше методов, то попробуйте воспользоваться вторым.

Видео «Наглядная инструкция по регулировке узла своими руками»

Более наглядная инструкция по поводу настройки угла в домашних условиях с обозначением всех нюансов приведена на видео ниже (автор ролика — канал Ато! мото-лайф).

Запуск двигателя и настройка зажигания

Когда удалось поставить и подключить БСЗ, может потребоваться необходимость отрегулировать работу системы. Если при установке бесконтактного зажигания на ВАЗ 2106 метки не сбивались и провода были соединены правильно, то двигатель запустится сразу. После старта силового агрегата мотор должен прогреться, для этого потребуется несколько минут, можно помочь педалью газа. Затем нужно настраивать зажигание.

Процедура регулировки может быть выполнена несколькими методами:

• на слух — этот вариант менее точный, но он позволит правильно настроить работу системы;
• с использованием стробоскопа.

Если силовой агрегат не заводится, а при прокручивании стартерного устройства никаких действий не происходит, надо удостовериться в правильности подключения «высоковольтников». Проблема может заключаться в проворачивании крышки распределительного устройства при установке системы. Если это произошло, то бегунок будет подавать импульсный сигнал на четвертый цилиндр вместо первого. Крышку надо прокрутить обратно и проверить правильность подключения проводов.

Процедура регулировки угла опережения выполняется посредством проворачивания корпуса трамблера, алгоритм действий следующий:

На заведенном силовом агрегате надо ослабить гайку, которая фиксирует корпус распределительного механизма. Не спеша выполняется прокручивание устройства по и против часовой стрелки. Ориентироваться надо на слух

Важно, чтобы двигатель машины стал работать максимально стабильно. Угол прокручивания должен составить не более пятнадцати градусов

Когда силовой агрегат будет функционировать стабильно и не троить, закручивается до конца гайка распределительного устройства.. Канал «Ато! мото-лайф» подробно рассказал о выполнении регулировки угла опережения на бесконтактных СЗ

Канал «Ато! мото-лайф» подробно рассказал о выполнении регулировки угла опережения на бесконтактных СЗ.

https://youtube.com/watch?v=W2vxBE_fxAo

Более точный вариант выполнить регулировку угла опережения зажигания на ВАЗ 2106 — использовать стробоскоп.

Устройство подключается к зажимам аккумуляторной батареи, а также высоковольтному кабелю цилиндра под номером 1

Затем силовой агрегат заводится, а световой индикатор стробоскопа осторожно подносится к меткам, установленным на блоке. Прибор позволит определить расположение риски, которая имеется на шкиве, при запущенном моторе

С помощью ключа ослабляется гайка распределительного устройства и узел проворачивается

Надо добиться, чтобы данная метка была совмещена с последней, наиболее короткой

С помощью ключа ослабляется гайка распределительного устройства и узел проворачивается. Надо добиться, чтобы данная метка была совмещена с последней, наиболее короткой.

Когда процедура настройки будет завершена, силовой агрегат автомобиля прогревается, надо протестировать выполненную работу, проехавшись на различных режимах. Если в результате нажатия на газ из моторного отсека доносится металлический звон, то в двигателе присутствует детонация. Это связано с тем, что угол опережения зажигания слишком ранний. Для регулировки гайку распределителя надо ослабить и прокрутить устройство по часовой стрелке на несколько градусов. Детонации быть не должно.

На ВАЗ 2106 после замены системы зажигания обороты силового агрегата на холостом ходу могут увеличиться в результате улучшенного образования искры. Для снижения этого параметра до оптимального (около 900 в минуту) нужно покрутить болт объема горючего. На карбюраторных устройствах «Озон» этот элемент имеет большие размеры и располагается с правой стороны, снизу от ДВС. Если в машине установлен агрегат от «Солекс», то для регулировки используется пластмассовый рычаг, установленный сзади, он упирается в ось заслонки.

Канал «Ремонт автомобиля своими руками» подробно рассказал о выполнении процедуры регулировки БСЗ на автомобилях ВАЗ.

https://youtube.com/watch?v=NbtcE2rEgPQ

Настраиваем карбюратор ДААЗ на ВАЗ-2107

Учтите, что процесс регулировки займет у вас какое-то время. Необходимо работать медленно и четко следовать инструкции. Учтите, что от точности настройки зависят характеристики вашего двигателя и его «прожорливость», а значит и ваши дальнейшие затраты. Общий алгоритм работы следующий:

— осмотрите деталь на факт повреждений и дефектов;

— почистите и промойте все детали от грязи и мусора;

— почистите сетчатый фильтр;

— вымойте поплавочную камеру;

— произведите чистку воздушных жиклеров;

— отрегулируйте ХХ карбюратора, пусковой механизм и поплавочную систему.

Теперь рассмотрим каждый из этапов более подробно:

1. Восстановление сетчатого фильтра выполняется в следующей последовательности:

— с помощью бензонасоса подкачайте в камеру карбюратора горючее до момента, пока закроется запорный клапан;

— подвиньте в сторону «колпак» фильтра и демонтируйте клапан;

— промойте клапан в растворителе и просушите (можно использовать источник сжатого воздуха).

Учтите, что наличие «провалов» при работе двигателя, снижение мощности, «тупость» автомобиля часто связана именно с загрязнением фильтра.

2. Вычистите поплавковую камеру. Для этих целей используйте специальную резиновую грушу. После этого просушите изделие. Протирка днища поплавковых камер с помощью обычных тряпок запрещена. В противном случае на дне карбюратора могут остаться части ворса, которые с большой вероятностью забьют жиклеры и приведут к целому ряду проблем.
3. Проверяйте герметичность запорной иглы. Сделать это можно с помощью специальной груши. Убедитесь, что поплавки находятся сверху и ставьте крышку. Надавливайте на грушу и прислушивайтесь, нигде ли не проходит воздух. Если есть утечка, то может понадобиться замена корпуса клапана или иглы.

4. Отрегулируйте поплавковую систему. Для этого:

— проверьте, в каком положении находится поплавок. Если он смещен, то подравняйте его с помощью специального держателя;

— убедитесь в закрытии игольчатого клапана;

— открывайте «лючок» камеры и подвигайте поплавок. Далее слегка натяните на себя «язычок» кронштейна;

— выставьте требуемое расстояние между поплавком и прокладкой «лючка». Оптимальный параметр – 6-7 мм. Если же измеренный показатель не попал в этот диапазон, то необходима регулировка. В случае погружения зазор должен быть не больше одного-двух миллиметров. В противном случае иглу можно браковать;

— измеряйте зазор, который реально получается между поплавком и иглой. При открытом клапане данная величина должна быть 15 мм.

Выполнять упомянутые выше проверки можно без демонтажа или с демонтажем карбюратора.

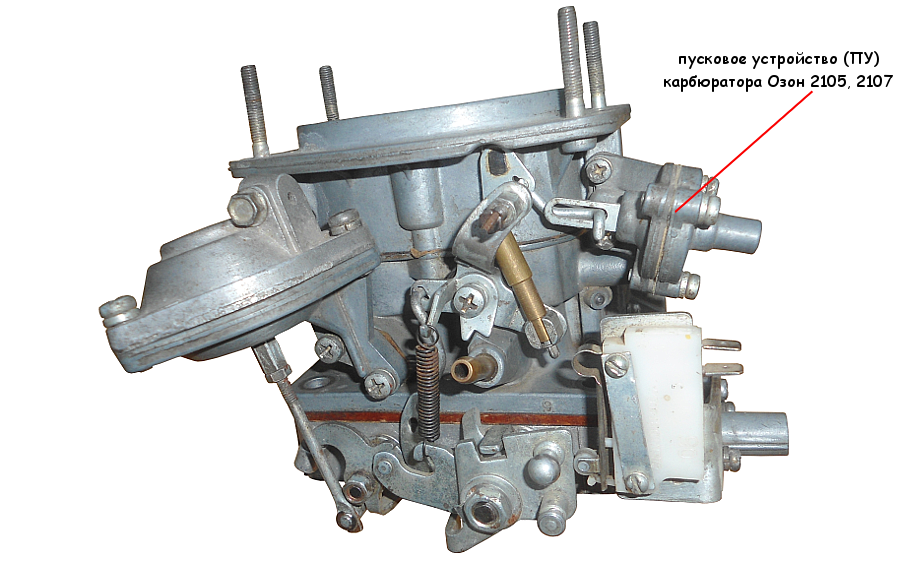

5. Выполните регулировку пусковой системы. Чтобы сделать эту работу вы должны демонтировать воздушный фильтр, завести автомобиль и вытянуть подсос где-то на третью часть. Ваша задача добиться 3 200-3 600 оборотов в минуту. Как только данный параметр выставлен, отпускайте воздушную заслонку и выставляйте вращение где-то на 300 оборотов меньше.

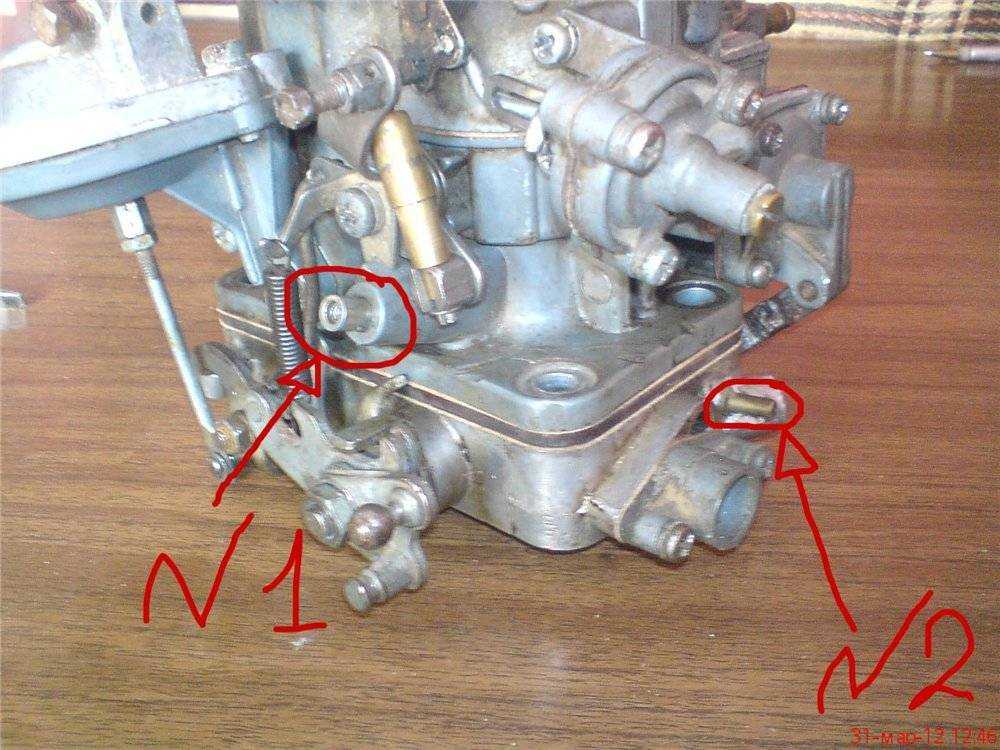

6. Настройте холостой ход. Винт качества закрутите полностью, а затем сделайте 2-3 оборота в сторону по направлению часовой стрелки. Проверьте, чтобы винт количества не был закручен полностью. Далее прогрейте мотор до рабочей температуры (подсос должен быть открыт). Как только двигатель прогрелся, убирайте подсос и прислушивайтесь к работе силового узла. Если мотор начинает глохнуть, то слегка выверните винт количества. Если же обороты слишком большие, то, наоборот, немного вкрутите винт обратно.

Ваша задача – выставить 900 оборотов в минуту. С помощью вращения винта качества добейтесь минимальной оборотистости при стабильной работе (в этом случае обороты могут возрасти). После этого винтом количества возвращайтесь к параметру 900 оборотов в минуту. Если есть необходимость, снова используйте регулятор качества.

Контактный трамблёр

Трамблёр представляет собой устройство, посредством которого определяется момент образования искры. Кроме этого, механизм распределяет искру по цилиндрам мотора. Основными функциями, которые выполняет распределитель зажигания, являются:

• прерывание низковольтной цепи системы зажигания;
• распределение энергии между свечами.

Контактная система зажигания (КСЗ) или контактный трамблёр такое название получили в силу того, что первичная цепь разрывается посредством механических контактов, смонтированных внутри устройства. Такой трамблёр изначально устанавливался на ВАЗ 2105 и других классических «Жигулях». Он приводится в движение посредством вала, который вращается от механизмов мотора. На валу расположен кулачок, от воздействия которого замыкаются и размыкаются контакты.

Трамблёр ВАЗ 2105 состоит из следующих элементов: 1 — пружинный держатель крышки; 2 — вакуумный регулятор опережения зажигания; 3 — грузик; 4 — штуцер подвода разрежения; 5 — пружина; 6 — ротор (бегунок); 7 — крышка трамблёра; 8 — центральный электрод с клеммой для провода от катушки зажигания; 9 — боковой электрод с клеммой для провода к свече зажигания; 10 — центральный контакт ротора (бегунка); 11 — резистор; 12 — наружный контакт ротора; 13 — опорная пластина регулятора опережения зажигания; 14 — провод, соединяющий распределитель зажигания с выводом первичной обмотки катушки зажигания; 15 — контактная группа прерывателя; 16 — корпус трамблёра; 17 — конденсатор; 18 — валик трамблёра

Проверка

Как и любая деталь автомобиля, распределитель зажигания со временем изнашивается, что отражается на работе двигателя. Выражается это в проблематичном запуске, подёргиваниях, повышении расхода топлива, потере динамики. Поскольку такие признаки указывают в целом на проблемы с системой зажигания, прежде чем приступить к проверке трамблёра, нужно убедиться в исправности остальных элементов (свечи, провода). Основными деталями, от которых зависит образование и распределение искры, являются крышка и контактная группа, поэтому на их диагностике нужно остановиться в первую очередь.

Сперва следует осмотреть крышку рассматриваемого узла. При выявлении трещин деталь заменяют исправной. Подгоревшие контакты зачищают наждачкой.

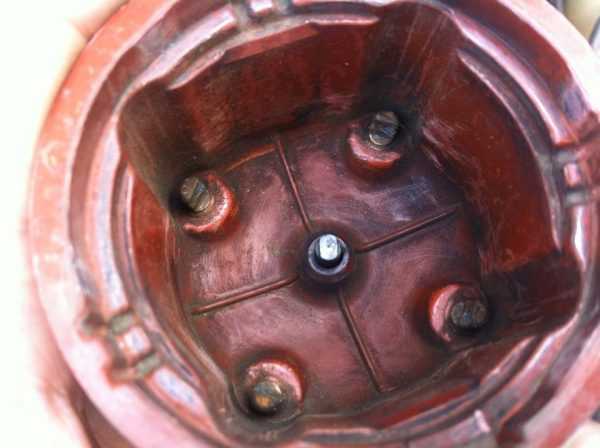

Крышка распределителя не должна иметь трещин и сильно подгоревших контактов

Контактная группа механических трамблёров является «больным местом» классических «Жигулей», поскольку деталь постоянно подгорает и требует регулировки. Подгоревшие контакты осматривают и зачищают. При сильных повреждениях их меняют.

При сильном износе контактов прерывателя их нужно заменить

Кроме этого, следует осмотреть бегунок распределителя и проверить мультиметром резистор: он должен иметь сопротивление 4–6 кОм.

Бегунок трамблёра не должен быть подгоревшим, а резистор должен иметь сопротивление 4–6 кОм

Регулировка зазора контактов

Зазор между контактами определяется в разомкнутом состоянии при помощи щупов. Регулировку проводят следующим образом:

1. Снимаем крышку трамблёра и поворачиваем коленвал в положение, при котором зазор между контактами будет максимальным.
2. С помощью щупа проверяем зазор, который должен быть в пределах 0,35–0,45 мм.

   Зазор между контактами проверяем щупом

3. Если зазор отличается от нормы, при помощи плоской отвёртки отворачиваем крепление контактной группы.
4. Откручиваем регулировочный винт.
5. Путём перемещения контактной пластины подбираем нужный зазор, после чего зажимаем крепление.

   Вид на трамблёр сверху: 1 — подшипник подвижной пластины прерывателя; 2 — корпус маслёнки; 3 — винты крепления стойки с контактами прерывателя; 4 — винт клеммового зажима; 5- стопорная пластина подшипника; б — паз для перемещения стойки с контактами

6. Убеждаемся, что зазор выставлен правильно, закручиваем крепёжный винт контактной группы.

   После регулировки и проверки зазора необходимо затянуть регулировочный и крепёжные винты

Бесконтактный трамблёр

Бесконтактная система зажигания представляет собой модернизированную КСЗ. Основным её отличием является отсутствие контактной группы, вместо которой используется датчик Холла. Преимуществами такого распределителя являются:

• нет необходимости периодической регулировки;
• более надёжный запуск мотора;
• снижение расхода топлива;
• увеличение мощности.

Бесконтактный трамблёр считается более современным и надёжным устройством

Датчик Холла смонтирован на вал трамблёра. Конструктивно он состоит из постоянного магнита, в котором есть специальный экран с прорезями. Число прорезей, как правило, соответствует количеству цилиндров. Когда вал вращается, отверстия экрана проходят мимо магнита, вызывая изменения в его поле. Во время работы распределителя зажигания датчик считывает обороты вала, а полученные данные подаются на коммутатор, посредством которого сигнал преобразуется в ток.

Проверка

Проверка бесконтактного механизма повторяет те же действия, что и с контактной системой, исключая контактную группу. Кроме крышки и бегунка проблемы могут возникнуть с коммутатором. Основной признак, указывающий на проблемы именно с ним — отсутствие искры на свечах. Иногда искра может присутствовать, но очень слабая или периодически пропадать. Двигатель при этом работает с перебоями, глохнет на холостых оборотах, снижается мощность. Такие же проблемы могут возникать при неполадке датчика Холла.

Коммутатор

Самый простой способ проверки коммутатора — заменить его на заведомо исправный. Поскольку такая возможность есть далеко не всегда, возможен и другой вариант диагностики.

Одной из причин отсутствия искры на свечах может быть неисправный коммутатор

Перед началом проверки необходимо убедиться, что на катушку зажигания подаётся питание, датчик Холла находится в рабочем состоянии. Из инструментов понадобится контрольная лампа и стандартный набор ключей. Проверяем коммутатор в такой последовательности:

1. Выключаем зажигание.
2. Отворачиваем гайку на контакте катушки «К» и отсоединяем коричневый провод.
3. Подсоединяем контрольку в разрыв между снятым проводом и контактом катушки.
4. Включаем зажигание и прокручиваем стартер. Индикация лампочки укажет на исправность коммутатора. При отсутствии свечения коммутатор потребуется заменить.

Датчик Холла

Датчик находится внутри трамблёра, поэтому для доступа к нему придётся снять крышку.

Датчик Холла выходит из строя не очень часто, а если это произошло, то выявить неисправность можно по отсутствию искры

Проверить деталь можно несколькими способами:

• заменить датчик заведомо исправным;
• мультиметром проверить напряжение на выходе элемента, которое должно составлять 0,4–11 В; Проверить датчик Холла можно мультиметром, подсоединив прибор на выход устройства
• собрать схему, которая имитирует работу датчика, замкнув между собой 3 и 6 контакты, идущие к диагностируемому прибору (появление искры укажет на неисправность детали).

Регулировка зажигания ВАЗ 2105 — Как отремонтировать ВАЗ

Регулировка зажигания ВАЗ 2105 еще долго будет оставаться актуальной темой. Ведь автомобилей ВАЗ 2105 еще на наших дорогах можно встретить довольно часто.

Данная модель от ВАЗ уже успела доказать многим скептикам, что может эксплуатироваться не один десяток лет, и это додает один редкий плюс к рейтингу отечественного автопрома, которых не так уж и много.

Но, как и другие автомобили, наша модель тоже требует периодического технического обслуживания и ремонта, не исключением является и необходимость в регулировании зажигания ВАЗ, которое хотя и не является сверхсложным процессом, но все же требует от водителя определенных навыков и сноровки.

К чему может привести не настроенное зажигание

Не настроенное зажигание способно свести на нет потенциал даже самого лучшего двигателя, ведь искрообразование будет осуществляться в неподходящий момент: когда поршень еще не дошел к своей верхней точке, или же, когда он уже спустился от нее.

Регулировка зажигания на большинства автомобилях ВАЗ, включая и модель 2105, производится очень просто, но вначале следует понять, по каким признакам определяется необходимость в регулировке зажигания.

Признаки, при которых необходимо проводить регулировку зажигания

1. Первый признак, это тряска автомобиля после его глушения, данный признак говорит о том, что у вас позднее зажигание.
2. Вторым признаком, который указывает уже на раннее зажигание является детонация, которая проявляется звонким металлическим звуком.

Из-за неправильного сгорания топлива детонационная волна бьёт по стенкам камеры сгорания со скоростью, в несколько раз превышающей скорость сгорания в нормальном режиме.

Процесс регулировки зажигания ВАЗ 2105

Стоит заметить, что здесь описан процесс регулировки зажигания автомобилей ВАЗ с карбюраторными двигателями и не только модели 2105.

Для регулировки зажигания вам понадобится ключ на 13, регулировка производится при работающем двигателе.

Вы подходите к левому крылу — там, где размещен трамблёр и ключом на 13 ослабляете болт фиксации, который находится в основании трамблёра.

После ослабления данного болта вы можете проворачивать трамблёр. Не стоит его крутить на значительные углы, в большинстве случаев регулировка производится в интервале 1-2 мм.

Проворачивая трамблёр по часовой стрелки, вы делаете зажигание более поздним, то есть уменьшаете вероятность детонации. Проворачивая трамблёр против часовой стрелки — вы позните зажигание, то есть убираете тряску при глушении.

После того как была произведена регулировка зажигания

Далее следует отрегулировать холостой ход на карбюраторе. Для этого Вам будет необходима тоненькая прямая отвёртка.

Регулировка холостого хода начинается с настройки болта качества смеси. Данный болт спрятан в подошве карбюратора, его нельзя увидеть, но можно нащупать маленькой отверткой.

Ваша задача в том, чтобы с помощью болта качества, добиться максимально устойчивой и при этом громкой работы мотора (регулировка ХХ всегда осуществляется на прогретом моторе).

Когда вы нащупали именно этот момент — момент наиболее устойчивой работы движка, следует перейти к болту количества смеси и убавлять обороты до того момента, пока ХХ (холостые обороты) будут продолжать оставаться устойчивым, но при этом обороты мотора упадут.

После проведения всех регулировок, заглушите мотор — проверьте его на позднее зажигание.

Если позднего зажигание нет, следует выехать на дорогу и с низких оборотов на высокой передачи утопить педаль газа, если детонации нет — все нормально, если есть — следует еще немножко запознить момент искрообразования.

Как мы видим регулировка зажигания ВАЗ 2105 и других автомобилей от ВАЗ с карбюраторными двигателями, а также регулировка холостого хода в карбюраторе не вызывает трудностей, но для того чтобы все работы были сделаны быстро и правильно, нужно обладать определенными навыками и сноровкой.

Регулировка зажигания ваз 2105 видео от Наиля Порошина. Установка зажигания по лампочке.

Если Вы собираетесь регулировать зажигание автомобиля ВАЗ впервые, то лучше, чтобы рядом с Вами в это время был специалист. К примеру, как Наиль Порошин. Тогда наверняка все пройдет удачно и Ваш автомобиль будет «летать» по нашим и так не очень хорошим дорогам. Всем удачи.

portalvaz.ru

Указания по регулировке

Для настройки очищенного и работоспособного карбюратора следует подготовить такой инструмент:

• короткие плоские отвёртки с узким и широким шлицем;
• ключ рожковый размером 10 мм;
• то же, размером 8 мм;
• узкие пассатижи.

Первичная регулировка заключается в подгонке троса пускового механизма и тяги педали газа. Последняя регулируется просто: пластиковый наконечник выставляется напротив шарнира на оси карбюратора путём закручивания по резьбе. Фиксация производится гайкой под размер ключа 10 мм.

Кожух тросика крепится при полностью открытой воздушной заслонке

Тросик подсоса настраивается так:

1. Рычажок в салоне задвиньте до упора, воздушную заслонку поставьте в вертикальное положение.
2. Проденьте трос в проушину крышки, конец вставьте в отверстие фиксатора.
3. Удерживая пассатижами «бочонок», затяните болт ключом.
4. Двигая рычаг подсоса, удостоверьтесь, что заслонка полностью открывается и закрывается.

Следующий шаг — проверка открывания дросселя вторичной камеры. Хода мембраны и тяги должно хватать, чтобы заслонка открывалась на 90°, в противном случае открутите гайку на тяге и подкорректируйте её длину.

Чтобы укоротить или удлинить тягу привода, надо ослабить фиксирующую гайку

Головки опорных винтов фиксируются на заводе с помощью специальной краски

Ускорительный насос в дополнительной настройке не нуждается. Отследите, чтобы колесико рычага прилегало к вращающемуся сектору, а конец — к «пятке» мембраны. Если хотите улучшить разгонную динамику, замените штатный распылитель с маркировкой «40» на увеличенный размером «50».

Регулировка холостого хода производится в следующем порядке:

1. Винт качества выверните на 3—3,5 оборота, количества — на 6—7 оборотов. Используя пусковое устройство, заведите двигатель. Если обороты коленчатого вала будут слишком высокими, уменьшите их винтом количества.
2. Дайте мотору прогреться, уберите подсос и настройте количественным винтом обороты коленвала 900 об/мин, ориентируясь по тахометру.
3. Спустя 5 минут заглушите двигатель и проверьте состояние электродов свечей зажигания. Если сажа отсутствует, регулировка окончена.

4. При появлении на свече чёрного налёта почистите электроды, запустите мотор и закрутите винт качества на 0,5—1 оборот. Показания тахометра выведите на 900 об/мин вторым винтом. Дайте двигателю поработать и вновь проверьте свечи.





















Лучший способ настроить карбюратор ДААЗ 2105 — подключить к выхлопной трубе газоанализатор, измеряющий уровень СО. Чтобы выйти на оптимальный расход бензина, нужно добиться показаний 0,7—1,2 на холостом ходу и 0,8—2 при 2000 об/мин. Помните, регулировочные винты не влияют на потребление бензина при высоких оборотах коленвала. Если показания газоанализатора превышают 2 единицы по СО, то следует уменьшать размер топливного жиклёра первичной камеры.

Карбюраторы «Озон» модели ДААЗ 2105 считаются относительно простыми в ремонте и регулировке. Главная проблема — приличный возраст указанных агрегатов, выпускаемых со времён СССР. Некоторые экземпляры выработали положенный ресурс, о чём свидетельствует большой люфт в осях дроссельных заслонок. Сильно изношенные карбюраторы не поддаются настройке, поэтому их приходится менять целиком.

РЕГУЛИРОВКА (ВЫСТАВЛЯЕМ ЗАЖИГАНИЕ)

Установка зажигания на ВАЗ 2105 в значительной мере влияет на стабильность работы двигателя. Если оно выставлено неправильно, то возникают различные неполадки. Если оно раннее, возможно проявление следующих неприятных моментов:

• Появляется детонация в моторе, при разгоне сильно «стучат пальцы»;
• Проблемы при запуске ДВС – стартер крутит с трудом, идет обратная отдача;
• Двигатель трясет при увеличении оборотов;
• Холостые обороты плавают.

На позднем зажигании тоже немало признаков нестабильной работы двигателя, доставляющих достаточно хлопот автовладельцам:

• Потеря мощности ДВС;
• Хлопки в карбюратор или в глушитель;
• Провалы при нажатии на педаль газа;
• Повышенный нагрев мотора;
• Долгий запуск двигателя.

Как выставить зажигание на ВАЗ 2105, интересует многих начинающих автолюбителей. Сложности процесс регулировки никакой не представляет, и ее довольно просто выполнить своими руками. Какие потребуются инструменты, зависит от методов, с помощью которых будет производиться регулировка.

Как отрегулировать зажигание на ВАЗ 2105? Всего существуют несколько способов, чтобы выставить зажигание на ВАЗ 2105:

1. С помощью стробоскопа;
2. Использую автомобильную 12-вольтовую лампочку;
3. Опытным путем на работающем двигателе;
4. Просто по меткам.

Самостоятельно проводя регулировку, мало кто из автовладельцев использует стробоскоп. Как минимум он стоит 600 рублей, а регулировка зажигания ВАЗ 2105 настолько проста, что покупка прибора не оправдывается. Стоимость проведения работ в автосервисе по установке зажигания находится в районе 100 рублей. Поэтому иной раз есть смысл доверить выполнение работы специалистам – они имеют достаточный опыт и все сделают быстро и качественно.

ВЫСТАВЛЯЕМ ПО ЛАМПОЧКЕ

Чтобы выставить зажигание на ВАЗ 2105 по лампочке, будут нужны инструменты и приспособления:

• Лампочка 12 Вольт, ввернутая в патрон, от которого идут два провода;
• Рожковый или комбинированный ключ на 13;
• Ключ для прокручивания храповика на 38.

Работы выполняем на заглушенном двигателе в следующем порядке:

1. Снимаем крышку трамблера, высоковольтные провода не выдергиваем;
2. Чтобы выставить зажигание на ВАЗ 2105 по меткам, проворачиваем храповичным ключом коленвал до совмещения метки на шкиве к/вала со средней меткой на передней крышке ДВС. На крышке всего три метки, и средняя будет обозначать опережение на 5 градусов. Еще нужно учесть, что при совмещении меток может быть выставлен либо первый, либо четвертый цилиндр. Цилиндр проверяется по бегунку – бегунок должен смотреть в сторону первого цилиндра (если смотреть по крышке трамблера);
3. Ослабляем ключом на 13 корпус трамблера – теперь он может свободно перемещаться по оси;
4. Соединяем один конец провода от лампочки с массой, другой конец с цепью низкого напряжения в цепи трамблера (можно с контактом «К» на катушке);
5. Включаем зажигание поворотом ключа в замке и начинаем поворачивать трамблер в обе стороны. При его вращении лампочка будет то загораться, то гаснуть. Нужно найти то положение, в котором лампа начинает загораться. Именно в этом положении и нужно ключом на 13 закрепить трамблер;
6. Регулировка выполнена – выключаем зажигание, ставим крышку трамблера на место, убираем лампочку и запускаем для проверки двигатель. При очень резком нажатии на педаль газа должны еле слышно прослушиваться «пальцы» – это будет признак правильной настройки.

ОПЫТНЫМ ПУТЕМ НА СЛУХ

Можно использовать «дедовский» метод, и провести регулировку на слух:

• Запускаем мотор;
• Ослабляем гайку крепления его корпуса на 13, при этом трамблер удерживаем от проворачивания;
• Пробуем его поворачивать в ту или другую сторону;
• Находим тот момент, когда двигатель наберет максимальные холостые обороты;
• Совсем немного отводим корпус по часовой стрелке;
• Крепим гайку на 13 и проверяем работу двигателя на ходу. Если регулировка не устраивает, делаем ее повторно.

голоса

Рейтинг статьи
