Термостаты автомобильные:признаки неисправности принцип работы

Ремонт заклинившего термостата

Нарушения в работе термостата могут быть вызваны не поломкой его подвижных частей, а попаданием под клапаны мусора, отложение накипи или выход из строя уплотнительного кольца. В этом случае можно обойтись без замены детали, сняв ее с автомобиля и обработав обычным средством для удаления отложений на бытовых водонагревателях, аналогичных «антинакипину», прокипятив его в течение 15 мин. Если устройство заработало, это будет заметно по открывшемуся в кипятке клапану. Перед установкой «реанимированного» термостата производят замену внутреннего уплотнительного кольца и промывку системы охлаждения специальными предназначенными для этого средствами.

Владелец одного достаточно свежего Opel начал жаловаться на то, что печка стала хуже греть. В сервисе человеку сказали, что дело – в подклинивающем термостате. Антифриз в расширительном бачке был уже бурого цвета. То есть, он либо давно не менялся, либо изначально было залито что-то не то. Так что высока вероятность, что термостат вышел из строя именно из-за качества охлаждающей жидкости. За замену термостата попросили почти сто латов.

“Почему так дорого?” – удивился автовладелец. Чтобы ответить на вопрос максимально корректно – мы обратились за консультацией к специалистам одного из рижских дилерских сервисов.

Почему такой дорогой термостат? Все объяснимо: на современных автомобилях все чаще применяются так называемые программируемые термостаты, с датчиком, и со спиралью подогрева (см. фото). Работой такого термостата заведует блок управления двигателем.

В чем суть: как известно, когда двигатель – холодный, антифриз циркулирует по малому кругу, не поступая в радиатор. Когда температура охлаждающей жидкости достигает определенной величины, термостат открывается, и жидкость начинает идти по большому кругу – через радиатор, где она охлаждается. В обычном термостате имеется термоэлемент, который, по-простому говоря, при нагреве деформируется, открывая клапан. При охлаждении он принимает первоначальную форму, соответственно – клапан закрывается. В зависимости от температуры охлаждающей жидкости термостат может открываться полностью, или частично.

Программируемый термостат, в общем-то, работает по тому же принципу, но в нем еще есть спираль для подогрева охлаждающей жидкости. Если блок управления двигателем полагает, что мотору нужно более интенсивное охлаждение, он подает питание на эту спираль. Та дополнительно нагревает охлаждающую жидкость, находящуюся внутри термостата, заставляя его открыться. А обратная связь с блоком управления двигателем осуществляется посредством датчика, который находится внутри термостата. Такой термостат, естественно, стоит дороже. Например, для бензинового 1,6-литрового двигателя Opel Astra оригинальный программируемый термостат может обойтись примерно в 75 латов (см. фото). Плюс – чего-то стоит работа по его замене.

Еще нюанс: программируемый термостат более чувствителен к некачественной охлаждающей жидкости. Как известно, езда на старом антифризе приводит к образованию накипи. Эта накипь нарушает работу не только термоэлемента, но и датчика программируемого термостата, а также – его спирали. Соответственно, блок управления двигателем уже не может с ним нормально взаимодействовать. Так что, вот очередной пример, как, казалось бы, такая мелочь, как антифриз, может привести к внеплановому недешевому ремонту.

Еще одна причина, почему в машине холодно

Кстати, не факт, что замена термостата решит проблему обогрева салона – ведь накипь откладывается и в радиаторе салонного отопителя, ухудшая его теплоотдачу. Иногда помогает промывка системы охлаждения, но в самом запущенном случае упомянутый радиатор приходится менять. Чтобы до него добраться – надо снимать торпедо. А эта процедура занимает минимум день работы, и вполне может обойтись в 200…300 латов.

Артур ОЗОЛС, R?ga автомобильная

Устройство и принцип работы автомобильного термостата

Из чего сделано это устройство? Автомобильные термостаты производят из цветных металлов. Чаще всего используется латунь или медь. Первый вариант считают более подходящим. Принцип устройства прибора прост, он включает такие элементы:

• корпус;
• клапан малого и большого круга охлаждения;
• выходной патрубок, сообщённый с насосом;
• восковой шар;
• входной патрубок, присоединённый к радиатору;
• пружины;
• поршень.

Все устройства автомобильного термостата представлено в форме цилиндра, возвратного штыря, воскового шарика и запорного клапана большого и малого круга. Именно эта простота и обеспечивает надёжность работы конструкции.

В автомобилях отдельных марок термостат можно настроить для срабатывания при достижении двигателем определённых температур. Обычно пометка о данных возможностях есть в инструкции к прибору. Это своеобразный плюс, позволяющий сократить расход бензина при прогреве мотора.

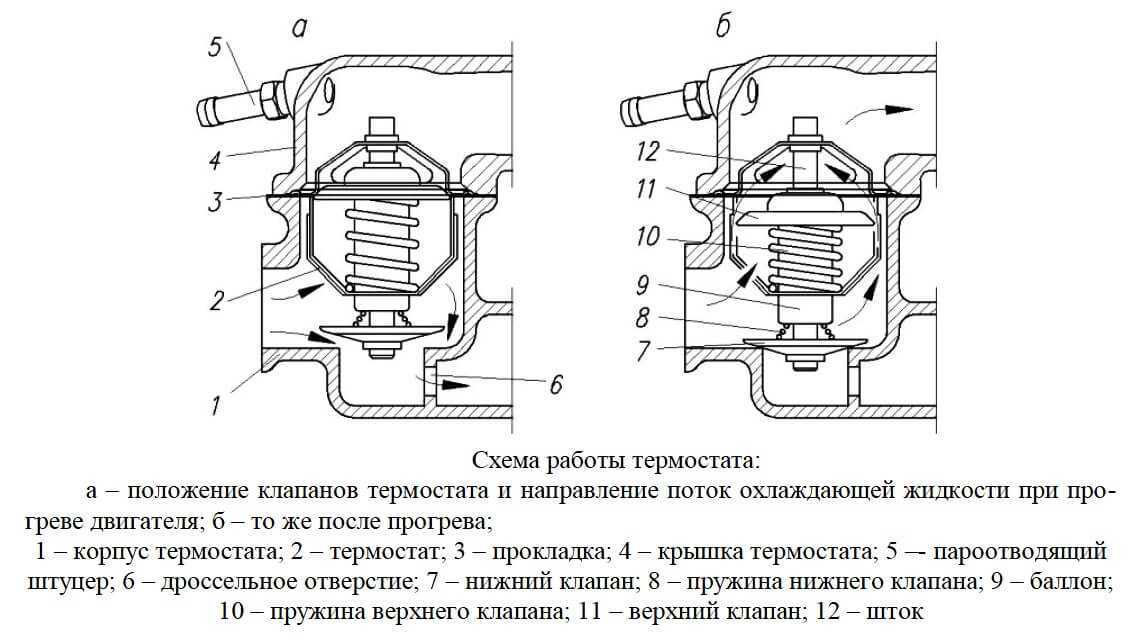

Схемы циркуляции

Обычный механический термостат выполняет свою работу сам по себе. Чтобы понять, за счёт чего обеспечивается функционирование, нужно рассмотреть принципиальную схему:

1. Когда двигатель только запустился, но ещё не прогрелся до необходимой температуры, основной запорный клапан перекрывает поток охлаждающей жидкости на радиатор. Малый круг остаётся открытым и пропускает антифриз, чтобы предупредить его охлаждение и позволить мотору прогреться полностью.
2. После повышения температурных отметок происходит нагревание воска внутри цилиндра. Этот компонент планомерно расширяется, что обеспечивает выталкивание штока наружу. Он поднимается и открывает доступ антифриза ко второму кругу. От силы нагрева жидкости зависит высота подъёма клапана и величина охлаждающего потока.
3. Если антифриз горячий, доступ к малому кругу охлаждения перекрывается и весь поток поступает на радиатор — на большой круг охлаждения.
4. После того как жидкость остывает, вещество охлаждается и сжимается. Шток опускается при помощи пружины, а клапан уменьшает проток на радиатор охлаждения.

Следовательно, работоспособность системы заключается в контроле и восстановлении нормальной температуры двигателя. Если рассмотреть схему детально, то можно сделать вывод об автономности процесса. Восприимчивость к температурным колебаниям зависит от состава наполнителя.

Видео: автомобильный термостат. Принцип работы в 3D анимации

В этом наглядном видео вы узнаете строение и принцип работы термостата в 3D графике.

Появление и модернизация устройства

Одним из первых термостатов считается появление ртутного устройства для поддержания оптимального температурного баланса в инкубаторе для кур, который изобрел в 1620 году мистер Корнелий Дреббел из Великобритании.

Термостат активно используется в системе жидкостного охлаждения ДВС с 1922 года, когда появились первые  и относительно мощные установки с большим выделением тепла в процессе работы. На раннем этапе было несколько безуспешных попыток  применить устройство в системе охлаждения. Далее конструкцию усовершенствовали,  инженеры подобрали оптимальные  материалы изготовления и добились таких характеристик и надежности, что термостат стал повсеместно используемым элементом в жидкостной системе охлаждения двигателя внутреннего сгорания.

В системах охлаждения автомобилей используют два вида термостатов. Существуют решения с твердым или жидкостным наполнителем. Гелевый термостат для автомобильной жидкостной системы охлаждения двигателя был изобретен французом по имени Серж Вернье в 1963 году. Компания Vernet специализируется на производстве термостатов и сегодня, а продукция этого бренда пользуется заслуженным авторитетом на рынке автозапчастей для различных марок автомобилей по всему миру.

Наполнитель термостата

Термостат может иметь различные виды наполнителя в основе своей конструкции. Мы уже упоминали, что выделяют жидкостной наполнитель и твердотельный. Принцип работы и устройство этих решений практически одинаково. Отличия заключаются только в повышенной герметизации жидкостной конструкции, а также в индивидуальных физических свойствах самого наполнителя и его чувствительности к температурным колебаниям зависимо от состава.

Современные двигатели получили такой тип устройства, который имеет в основе твердый наполнитель. Под таким наполнителем стоит понимать основной термоэлемент, который внутри термостата находится изначально в твердом физическом состоянии.

Функции и место расположения

После того как мотор выходит на оптимальную  рабочую температуру, становится необходимым поддерживать этот показатель в строгих рамках до самого момента остановки двигателя, а в ряде случаев и некоторое время после прекращения работы  ДВС. Главной задачей устройства является контроль и распределение потока нагретой жидкости охлаждения внутри системы по отводу тепла от двигателя.

Термостат может быть расположен в различных местах, зависимо компоновки двигателя в подкапотном пространстве, а также место его установки напрямую зависит от модели силового агрегата. Также на место установки устройства влияют и конструктивные особенности реализации самой охлаждающей жидкостной системы. В большинстве случаев термостат находится в месте выхода охлаждающей жидкости из головки блока цилиндров. Вторым наиболее распространенным местом его установки считается вход центробежного насоса охлаждающей жидкости (помпы).

Как распознать неисправность?

Устройство меняется в двух случаях:

• Основной клапан не открывается и не пускает охлаждающую жидкость по большому кругу. В такой ситуации двигатель быстро перегревается, что может стать причиной его выхода из строя. Если ничего не предпринимать, прогорает прокладка ГБЦ, а из-за роста температуры и расширения металла усиливается трение поршней о стенки цилиндров.
• Клапан заклинил и остался все время в открытом состоянии. При такой неисправности двигатель практически перестает греться или набирает рабочую температуру медленно. Если дело происходит зимой, то замена термостата обязательна.

Таким образом, признаки поломки клапана термостата следующие:

• Перегрев силового агрегата;
• Медленное повышение температуры, а при эксплуатации в тяжелых условиях — закипание ОЖ;
• Повышение расхода топлива.

Как правило все эти признаки проявляются одновременно.

ЧИТАЙТЕ ПО ТЕМЕ : Неисправности ВАЗ 2110 и других автомобилей серии.

Функции термостата

Чтобы максимально быстро разобраться с функциями термостата, необходимо рассмотреть упрощённое устройство системы, в которой он работает. Система охлаждения двигателя состоит из двух основных контуров — малого и большого. Малый контур охватывает так называемую водяную рубашку мотора и небольшой радиатор печки в салоне. Большой контур — это когда к малому присоединяется основной радиатор и расширительный бачок.

Разделяет эти подсистемы как раз-таки наш термостат. Его основная функция — поддерживать в малом контуре оптимальную для работы двигателя температуру. Пока она низкая, термостат полностью закрыт. Это значит, что охлаждающая жидкость циркулирует только по малому контуру, что позволяет быстрее прогревать двигатель. Кроме того, на рабочую температуру быстрее выходит печка в салоне автомобиля.

Когда охлаждающая жидкость нагревается сильнее, чем надо, начинает срабатывать клапан. Он приоткрывается, и горячий антифриз поступает к основному радиатору. Там он охлаждается и возвращается обратно в малый контур. Если дать двигателю серьёзную нагрузку, он будет перегреваться интенсивнее. В таких случаях термостат открывается полностью, дабы как можно больше охлаждающей жидкости поступило к радиатору для охлаждения.

Когда термостат «замечает», что антифриз в малом контуре охлаждается ниже требуемой температуры, он отрабатывает в обратном порядке. То есть, постепенно закрывается. Таким нехитрым способом и поддерживается температурный баланс охлаждающей жидкости, а двигатель всегда работает в оптимальных для него условиях. В том числе, отсутствует повышенный расход топлива.

Резюмируем вышесказанное. Термостат нужен в системе охлаждения автомобиля для того, чтобы:

• максимально быстро прогрелся холодный мотор;
• печка в салоне раньше начала дуть тёплым воздухом;
• поддерживались комфортные для двигателя температурные условия.

Соответственно, когда деталь отказывает, мотор долго выходит на рабочую температуру (или вообще не выходит), печка не греет салон, повышается расход топлива, ускоряется износ, снижается приёмистость. Бывают и более серьёзные проблемы. В частности, когда клапан заклинивает в закрытом состоянии, двигатель быстро перегревается, вплоть до выхода из строя.

Самостоятельная замена термостата ВАЗ 2107 (фото и видео).

К сожалению, отечественные термостаты не отличаются надежностью, и раз в несколько лет нуждаются в замене. Когда вы замечаете, что тепловой режим двигателя нарушен, проверьте термостат.

Так как конструктивно термостаты у карбюраторной и инжекторной версий двигателя не отличаются, отдельно их рассматривать нет смысла. Расположен он точно так же, просто на инжекторной версии доступ к термостату затруднен из-за впускного ресивера.

Как проверить исправность термостата?

Про неисправности системы охлаждения у нас на сайте есть отдельная статья, но если вам лень её читать, алгоритм проверки термостата следующий:

Как осуществляется замена термостата на 2107?

Если вам лень читать, вы можете посмотреть вот это видео:

Правда, на видео 2106, но конструктивно, разницы нет!

Снятие термостата.

Ниже представлен алгоритм действий, которые нужно выполнять при снятии термостата (кстати, прежде, чем приступать к демонтажу, желательно подождать, пока двигатель остынет):

1. В первую очередь необходимо загнать «семёрку» на эстакаду.
2. Самостоятельно или с помощью специалиста сливаем всю охлаждающую жидкость.
3. С помощью инструментов ослабляем крепления шланга, который идёт от радиатора (здесь можно использовать шлицевую отвёртку или круглогубцы).
4. Отключаем шланг от термостата. Это самая сложная и нудная процедура, приготовьте пару матерных слов и все выйдет.
5. Теперь отсоединяем крепления шлангов к патрубкам помпы и головки блока цилиндров. Для этого можно воспользоваться рожковым ключом или крестовой отвёрткой.
6. Теперь можем спокойно демонтировать термостат и отсоединять от него все шланги.

Не нужно спешить и сразу выбрасывать элемент на помойку. Обязательно нужно еще раз проверить его работоспособность. Помещаем термостат в воду и начинаем его нагревать

Важно отследить температурный показатель начала открытия клапана. Если он не попадает в диапазон 80.6-81.5 градусов, то элемент неисправный и его нужно заменить

Установка термостата ВАЗ 2107.

Провести установку термостата можно самостоятельно. Для этого нужно выполнить следующие действия:

1. Соединяем шланги к патрубкам термостата.
2. Устанавливаем хомуты, но не затягиваем их, т.е. они не должны сползать, но шланги должны проворачиваться.
3. Соединяем радиаторный шланг и только теперь затягиваем хомуты.
4. Заливаем антифриз, запускаем двигатель, и проверяем исправность термостата.

На этом у меня сегодня все. Как видите, процесс замены термостата на ВАЗ 2107 не очень сложный. Но, если вы не хотите пачкать руки, можете просто обратиться в ближайший автосервис.

p.s. новый термостат перед установкой имеет смысл «сварить», так как качество товаров в магазинах оставляет желать лучшего.

Предназначение устройства

Термостат располагается между большим и малым кругом системы охлаждения мотора. Конструктивно изделие имеет вид корпуса, внутри которого расположен клапан с термочувствительным элементом. Посредством этого клапана осуществляется переключение потока ОЖ по малому или большому кругу.

Регулятор потоков ОЖ соединяется посредством патрубков с помпой(насосом), мотором и радиатором охлаждения. В момент пуска мотора, когда тосол еще не успел прогреться, термостат, а точнее, его клапан, находится в режиме закрыто. Охлаждающая жидкость циркулирует посредством помпы и проходит только через блок цилиндров. Жидкость, которая находится в радиаторе, не принимает участия в процессе охлаждения мотора, но до того момента, пока она не нагреется до 80-90 градусов.

При достижении заданной температуры происходит смещение запорного диска термостата. В результате открытия клапана начинает циркулировать жидкость по большому кругу, проходя при этом через радиатор. Когда жидкость циркулирует через радиатор, то эффективность охлаждения мотора увеличивается. Как только температура жидкости снижается, клапан закрывается, и циркуляция осуществляется по малому кругу.

На показатели температуры ОЖ влияют такие показатели:

• режим функционирования мотора;
• скорость передвижения;
• температура воздуха за бортом.

Посредством термостата осуществляется поддержание ОЖ в определенном диапазоне температур. Это в свою очередь отражается на функционировании мотора, для которого важны постоянные показатели температуры. По конструкции все виды термостатов на ВАЗ-2107 практически ни чем не отличаются. Конструктивно представляют собой корпус, внутри которого расположен термоклапан. В конструкции устройства имеется три отверстия, которые служат для подсоединения шлангов от системы охлаждения.

Неисправности и способы их определения

Такой простой механизм, как термостат, имеет только три причины возможных неисправностей:

1. Не происходит закрытие клапана, в результате чего жидкость постоянно циркулирует по малому кругу, не проходя через радиатор.
2. Клапан открывается не полностью, что способствует снижению эффективности охлаждения мотора.
3. Не закрывается клапан. В таком случае антифриз проходит по большому кругу через радиатор. Это негативно отражается на моторе, так как он не набирает необходимой рабочей температуры.

Назначение термостата ВАЗ-2110, конструкция и принцип действия

Термостат — узел, установленный в системе охлаждения автомобиля и регулирующий направление охлаждающей жидкости по большому и малому кругу (в зависимости от температуры двигателя).

Узел выполняет две задачи:

1. Помогает двигателю быстрее прогреться в холодную погоду;
2. Исключает риск перегрева.

Обе функции реализуются, благодаря контролю температуру и способности главного клапана менять свое положение (отрываться или закрываться под действием пускового элемента).

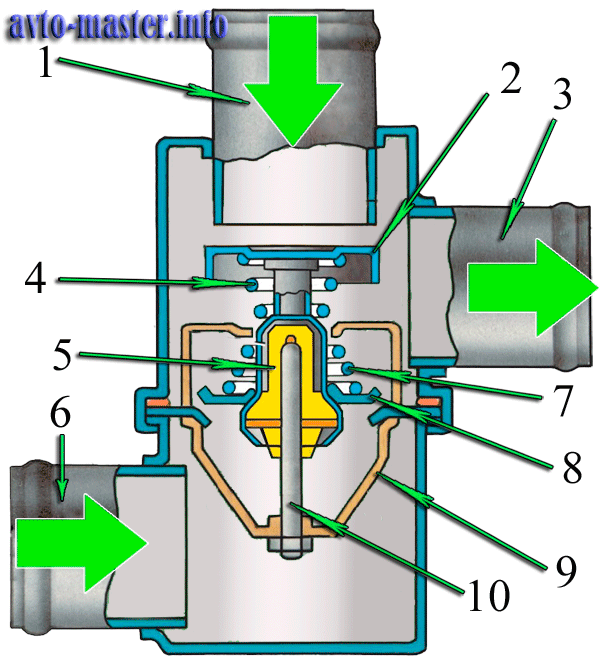

Конструктивно термостат ВАЗ 2110 — узел, имеющий цилиндрическое сечение и три, пять или шесть выходов в зависимости от конструкции.

• К насосу;
• От радиатора;
• От двигателя.

Работоспособность устройства обеспечивают следующие элементы:

1. Перепускной клапан;
2. Главный клапан и его пружина;
3. Поршень и его держатель;
4. Термочувствительный состав;
5. Пружинка перепускного клапана.

• Внутри устройства установлен клапан со специальным веществом внутри, которое расширяется (сужается) при повышении (снижении) температуры.
• При достижении определенного температурного уровня (80,6-81,5 градуса Цельсия) упомянутое вещество давит на клапан, постепенно открывает его и направляет поток ОЖ через выходной патрубок к радиатору (большой круг). При достижении 94 градусов Цельсия главный клапан открывается на максимум (около шести миллиметров), а перепускной — закрывается.
• При небольшой температуре перепускной клапан термостат находится в открытом положении (главный — закрыт), а охлаждающая жидкость проходит по малому кругу (без участия радиатора). Благодаря этому обеспечивается быстрый прогрев мотора.

Заклинивание или другие неисправности клапана могут привести к следующим проблемам:

Неспособность силового агрегата набрать требуемую температуру (актуально зимой).

Устройство и принцип работы автомобильного термостата

Устройство и принцип работы автомобильного термостата.

Все машины, в которых двигатель охлаждается при помощи жидкости, в системе охлаждения имеют небольшой прибор под названием термостат.  Он располагается между двигателем и радиатором. В большинстве автомобилей диаметр термостата — 5 см. Основная задача термостата — блокировать поток охлаждающей жидкости в радиатор, пока двигатель не разогрелся. Когда двигатель холодный, через него не проходит охлаждающая жидкость. Когда двигатель достигнет операционной температуры 95 градусов, термостат открывается. Термостат позволяет двигателю разогреться быстрее, тем самым термостат уменьшает износ двигателя и вредные выхлопы.

Если вам интересно, то можно посмотреть, как работает термостат и показать это детям. Это довольно познавательно. Положите термостат в кастрюлю с водой и поставьте кастрюлю на электрическую плитку. По мере закипания воды в термостате примерно на 2 см откроется клапан. Эксперимент лучше проводить с новым термостатом, не со своей машины.

Термостат сделан из латуни и меди. Рассмотрим устройство термостата. Принципа работы термостата кроется в маленьком цилиндре, который находится со стороны, повернутой в сторону двигателя. В этом цилиндре находится шарик искусственного воска, который начинает плавиться при температуре 82 градусов по Цельсию. Воск выбран потому, что он может значительно расширяться, так как под действием тепла переходит из твердого в жидкое состояние. Штырь вдавлен в цилиндр с воском и соединен с клапаном. Когда воск плавится, он значительно расширяется и выдавливает штырь из цилиндра, тем самым открывая клапан. Через открытый термостат проходит охлаждающая жидкость через радиатор. Когда двигатель отключается, он остывает, и воск в термостате застывает, снова становится твердым.

Термостат — маленькая, но очень важная деталь. Плохо работающий термостат может задержать вас у обочины дороги. Неработающий термостат перестает пропускать охлаждающую жидкость, в результате чего двигатель может перегреться.

Термостат может выйти из строя по многим причинам, но самая распространенная причина — это коррозия. Если клапан постоянно открыт, то охлаждающая жидкость будет все время проходить через радиатор, и двигателю потребуется намного больше времени, чтобы достичь операционной температуры. Если термостат все время закрыт, то двигатель довольно быстро перегреется, и на автомобиле нельзя продолжать движение, пока не заменен термостат. Термостат — недорогая деталь. Его рекомендуется заменять на новый каждые два года.

Как определить, работает термостат или нет? Для этого нужно разогреть двигатель, но так, чтобы температурная стрелка не доходила до красной линии. Затем нужно выключить двигатель, открыть капот, найти верхний шланг радиатора. Это черный резиновый шланг примерно 5 см в диаметре с металлическим хомутом на концах. Верхний шланг крепится сверху радиатора. Затем нужно найти нижний шланг. Он выглядит так же, как и верхний. Нижний шланг крепится к низу радиатора.

Дотроньтесь до шлангов, но очень осторожно, так как они могут быть очень горячими. Если датчик температуры двигателя показывает, что двигатель нагрелся, а один шланг горячий, а другой холодный, то вероятнее всего клапан термостата закрыт, и охлаждающая жидкость не проходит через радиатор

Термостат нужно заменить на новый.

Есть еще один «народный способ как проверить термостат на работоспособность. Смысл в том, что мы должны положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан термостата открывается, то он рабочий. Если нет — нерабочий термостат, меняем его на новый. Также при замена термостата следует узнать температуру открывания клапана. У различных автомобильных термостатов она может быть разной и варьироваться в очень широком диапазоне. А как вы понимаете, нельзя ставить термостат с высокой температурой открывая, ведь двигатель в этом случае может перегреваться.

Термостаты ВАЗ-2110 нового и старого образца: особенности монтажа и отличия

Тип используемого на ВАЗ-2110 термостата зависит от года выпуска транспортного средства.

Главные отличия новой конструкции (5-дырочный термостат) — возможность разборки и замены только пускового (теплочувствительного) элемента.

На старых машинах устройство объединялось с блоком мотора с помощью короткого патрубка.

В новых моделях фиксация производится на пару шпилек. При этом между термостатом и силовым узлом расположена паронитовая прокладка, которую можно обрабатывать герметиком на силиконовой основе (такая процедура обязательна не всегда).

После 2003 года 5-дырочные термостаты постепенно меняются на 6-дырочные.

По заявлению производителей они отличаются стабильностью и обеспечивают лучшую работу при больших морозах.

Преимущества нового устройства:

1. Стабильная температура ОЖ;
2. Отсутствие сбоев в работе отопителя;
3. Больший ресурс работы.

После установки 6-дырочного термостата мотор с легкостью набирает рабочую температуру при 20-30-градусном морозе даже при включенном отопителе.

Также нужно знать, что байпас каналы в 5 и 6 дырочных термостатах разные. В первом это 16 мм, а в шести дырочном 11 мм.

Это влияет на то, что циркулирующий антифриз через байпас канал в 11 мм по малому кругу протекает быстрее, чем через канал в 16 мм, а значит увеличивается проток (объем) ОЖ через печку, поэтому внутри автомобиля будет теплее.

Монтаж устройства производится двумя способами:

В первом и во втором случае для выполнения работы потребуется три литра тосола, прокладка для термостата, заливной и подводящий шланги, а также новый термостат.

Кроме того, запаситесь хомутами на 15-28 мм (потребуется 5-6 штук).

Чтобы не пролить ОЖ в процессе монтажа, сбрасывайте патрубок с узла дросселя (идущий на саксофон) и сливайте постепенно антифриз до момента, пока течь прекратиться. После этого продолжайте работу.
