Как узнать разболтовку колёсных дисков

Формула для расчета и таблицы совместимости

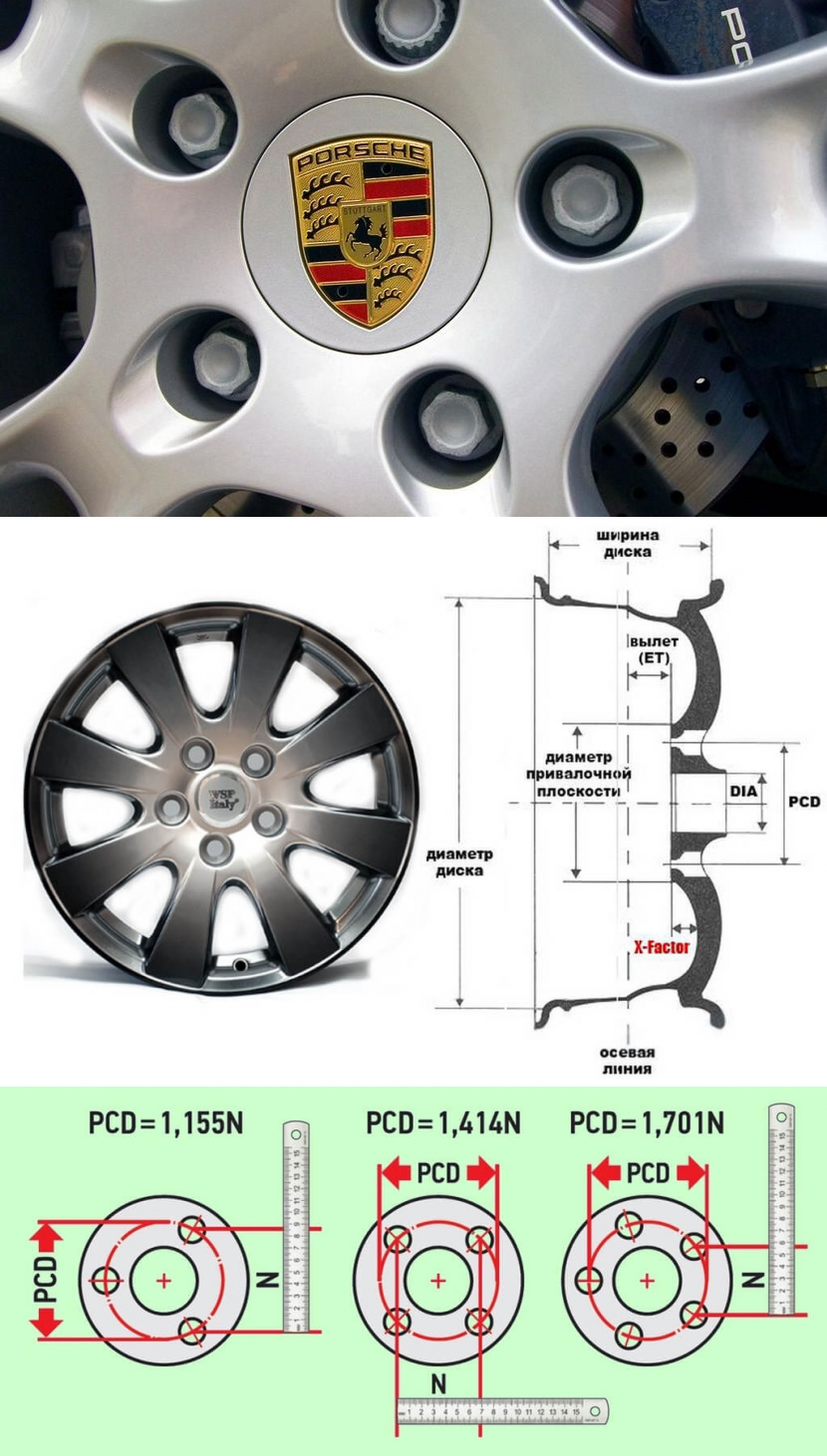

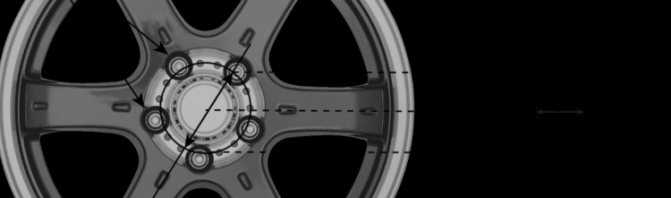

При нечётном количестве отверстий одним измерением обойтись не получится. В таком случае надо измерить расстояние между осями двух рядом расположенных болтов, после чего применить для вычислений простые формулы.

Допустим, расстояние равно какому-то числу X. Тогда, в зависимости от количества числа болтов от 3 до 5 используются следующий формулы:

3 болта. PCD=1,155*X
4 болта. PCD=1,414*X
5 болтов. PCD=1,701*X

Формулы получены в результате простых геометрических манипуляций, каждый может лично проверить и получить более точные коэффициенты.

В качестве примерной справочной информации можно использовать таблицу совместимости моделей автомобилей по признаку одинакового PCD.

Как уже упоминалось выше, это никак не может означать полную взаимозаменяемость дисков, так как все прочие их параметры редко когда совпадают.

Размер дисков по PCD	Самые распространённые автомобили, где он применяется
4×98	Alfa Romeo 33, 155, 164, FIAT 124, 126, Brava, Cinquecento, Croma, Multipla, Palio, Panda, Punto, Seicento, Tempra, Tipo, Uno, Lancia Delta, Lada
4×100	Старые модели Audi, Mini, BMW 3, Daewoo Espero, Lanos, Nexia, Daihatsu Charade, Cuore, Grand Move, Honda CRX, Civic, Accord, Integra, Jazz, Kia Spectra / Sephia, Mazda 121, 323, MX5, Mitsubishi Carisma, Colt, Lancer, Nissan Micra, Sunny, Opel Ascona, Astra, Calibra, Corsa, Kadett, Vectra, Zafira, Renault Clio, Espace, Kangoo, Megane, Twingo, Seat Ibiza, Toledo, Skoda Felicia, Suzuki Baleno, Toyota Corolla, Yaris, Volkswagen Golf, Jetta, Passat, Polo, Volvo 440
4×108	Audi 80, 100, Citroen BX, ZX, Berlingo, Visa, Xantia, Xsara, Ford Escort, Fiesta, Ka, Mondeo, Peugeot 106, 205, 206, 306, 307, 405, 406, Partner, Saab 900, 9000, Volvo 850
4×114,3	Daewoo Matiz, Honda Civic VTEC, Accord, Prelude, Hyundai Accent, Sonata, Mitsubishi Carisma, Colt, Galant, Lancer, Space Wagon, Nissan Almera, Primera, Suzuki Alto, Swift, Volvo S40, V40
5×100	Audi A3, TT, Skoda Octavia, Subaru Forester, Impreza, Legacy, Outback, Toyota Avensis, Carina, Celica, Volkswagen New Beetle
5×108	Citroen XM, Jumper, Ferrari, Ford Focus, Mondeo, Volvo 740, 760, 780
5×112	Audi 100 CS, Quattro, Audi A4, S2, S4, A6, A8, Ford Galaxy, Mercedes Benz 280SL, 600SL, SLK, A, Vito, Volkswagen T1, T4
5×114,3	Американские автомобили, Daihatsu Terios, Honda Odysee, CRV, Lexus, старые модели Mazda, Toyota RAV4
5×115	Американские автомобили
5×120	Range Rover, Rolls Royce
5×139,7	Lada 4×4, Chevrolet Niva, УАЗ

Следует иметь в виду, что диски, которыми комплектовались автомобили, могли сильно отличаться в зависимости от конкретной модификации модели и заказанной комплектации.

Говоря о разболтовке дисков, для начала необходимо вспомнить маркировку. Согласно параметрам вся маркировка колесных дисков стандартна. Данные стандарты едины и для штампованных и для литых дисков.

Для определения типа и размера дисков вашего автомобиля, вы можете воспользоваться калькулятором размера шин и дисков.

Для примера рассмотрим маркировку 5,5Jx16H2 ET30 PCD: 5/112 d 66.6 и расшифруем ее. В предложенной маркировке колесного диска:

5.5 — это ширина диска, которая указана в дюймах (B);
16 — это диаметр диска, измеряется в дюймах (D);

5/112 — это значение и называется разболтовкой диска. Этот параметр показывает число крепежных болтов (в примере их 5) и диаметр окружности их размещения. В рассматриваемой маркировке он равняется 112 миллиметра. В соответствии с международным стандартом этот диаметр принято называть «Pitch Circle Diameter» (PCD).

ET 30 — это «вылет» (вынос) диска, измеряется также в миллиметрах. В данном случае он равняется 30 миллиметрам. Этот параметр представляет собой зазор между привалочной плоскостью и центром ширины диска. Вылет нулевой, если эти плоскости совпадают. Вылет положительный, если первая плоскость не переходит за вторую. Вылет отрицательный, если плоскость, которой диск прижимается к ступице, пересекает границы придуманной плоскости центра ширины диска. В нашей маркировке указано положительное значение и определяется ET30. Если бы вылет был отрицательный, то он обозначался ET-30.

OFFSET – обозначение вылета в американских производителей.
DEPORT – вылет у французских изготовителей.
ET – обозначение вылета у немецких производителей. КАРТИНКА

Разболтовка колесных дисков: маркировка, определение диаметра, подгонка

Стремясь выделиться оригинальным внешним видом машины, многие автолюбители приобретают самые разнообразные комплектующие, в том числе колесные диски. Однако желание следовать модным веяниям нередко ведет к трагическим последствиям.

Перед покупкой ходовых частей нужно изучить основные характеристики, по которым следует выбирать элементы ходовой части, важными из которых является разболтовка колесных дисков. От нее зависит безопасность всех участников движения, а также затраты, связанные с заменой изношенных комплектующих.

Маркировка

Грамотный выбор дисков зависит от правильного понимания стандартного обозначения. Это относится ко всем видам дисков, вне зависимости от способа изготовления и материала.

Правильная центровка диска по оси – гарантия длительной эксплуатации автомобиля. Под определением разболтовки колесных дисков понимается крепеж колеса к ступице посредством шпилек (или болтов). В сокращенном варианте его принято обозначать PCD. Полное название: «Pitch Circle Diameter».

С этим параметром непосредственно связана характеристика выноса (или вылета), для которой служит сочетание букв ET.

Далее об этих характеристиках более подробно.

Разболтовка колесных дисков в примерах

В последовательности комбинаций букв и цифр, обозначенных на маркировке, в первую очередь, следует выделить аббревиатуру PCD. Справа от неё (через двоеточие), пишется дробь, где указаны численные параметры разболтовки дисков.

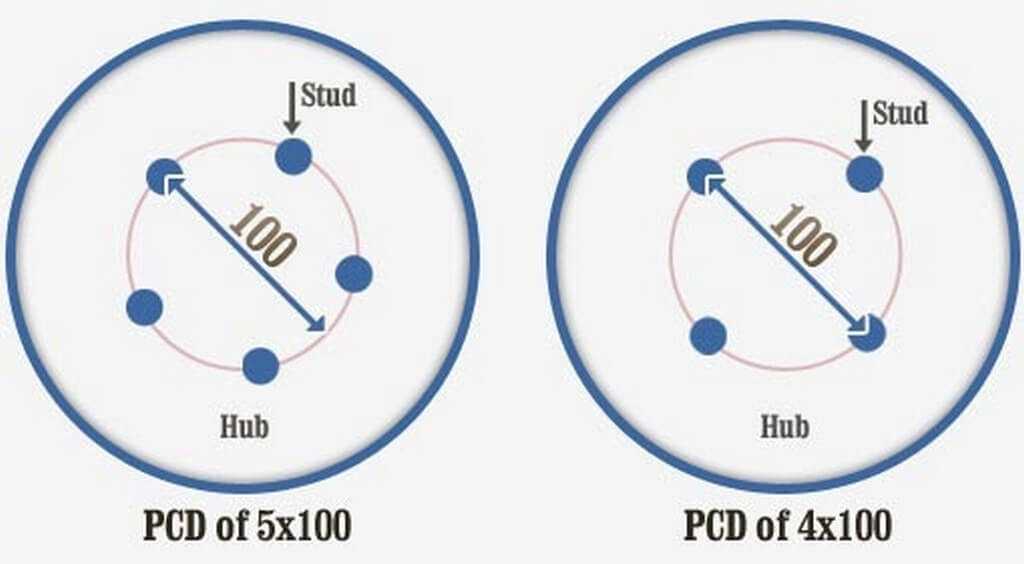

Первая цифра дроби дает информацию о количестве монтажных отверстий. Вторая связана с местом их расположения на плоскости диска. Единица измерения параметра – миллиметры.

В примере — PCD: 5/112 — обозначено, что 5 крепежных отверстий расположены по диаметру окружности, равной 112 мм.

Вылет колеса

Вторым немаловажным параметром является показатель выноса колёсного диска. Он обозначает место крепления диска по горизонтальной оси, то есть расстояние, на которое колесо приближено к ступице.

В зависимости от страны – производителя, его обозначают сочетанием букв: OFFSET (Англия), ET (Германия), DEPORT (Франция). Аббревиатура OFFSET встречается наиболее часто. Помимо английских промышленников, ею маркируют диски и иные изготовители.

После букв указывают численное значение, которое может быть положительным или отрицательным. Пример: ET 30 (без знака «+»). Это обозначает, центр диска сдвинут по отношению к плоскости, которой он прижимается к ступице на 30 мм.

Возможен такой пример обозначения: ET-30. В данном случае дефис, стоящий слева от цифр свидетельствует о том, что некоторая часть диска выступает наружу. Согласно международным стандартам, размер проставляется в миллиметрах.

Выбор колесного диска без учета параметра вылета ведет к невозможности его установки по месту. Например, из-за того, что этому будет мешать подвеска.

При покупке конструкции, имеющей отрицательную величину выноса, когда машина выполняет поворот, имеется возможность касания колесной арки. Это ведет к дополнительной нагрузке на узлы ходовой части и рулевого управления. В лучшем случае подобная ситуация способствует быстрому их износу (или поломке). В худшем варианте – есть вероятность самопроизвольного откручивания колес.

Разболтовка дисков

Если у вас есть знакомые или родственники, которые хорошо разбираются в автомобилях и во всех тонкостях его строения, то разболтовка колесных дисков не будет проблемой, так как вы сможете обратиться за помощью к ним. Однако в большинстве случаев делать это приходиться самостоятельно. Первый параметр, то есть количество болтов крепления, определить можно будет очень легко, посмотрев непосредственно на диск. Однако с другим показателем (диаметром области их расположения) могут возникнуть трудности.

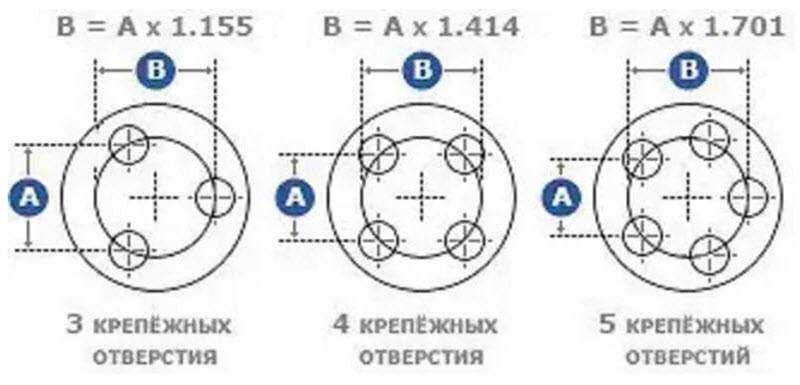

Для того чтобы правильно определить разболтовки колесных дисков, нужно использовать следующий метод. Берем штангенциркуль и отмеряем расстояние (А) между стенками отверстий, которые располагаются по соседству. После этого к ним нужно прибавить диаметр непосредственно отверстия, используемого для крепления. В результате цифра, которая у вас получиться будет означать расстояние от цента одного крепежного отверстия к другому. Полученные данные необходимо использовать в одной из следующих формул, в зависимости от количества отверстий:

B=A*1.155;
B=A*1.414;
B=A*1.702.

Полученная величина В и будет означать нужный нам показатель. В общем-то, выяснить какая разболтовка колесных дисков на вашем автомобиле не так уж и сложно.

Разболтовка так или иначе оказывает влияние на безопасность

Поэтому не стоит обделять вниманием этот параметр, и всегда четко определяйте его. Если разболтовка колесных дисков будет отклоняться от нормы, то вы просто не сможете его нормально закрепить и затянуть

А это чревато серьезными последствиями, которые могут привести к дорожно-транспортному происшествию

А это чревато серьезными последствиями, которые могут привести к дорожно-транспортному происшествию.

Проводить самостоятельные расчеты очень важно, так как «на глаз» вы не увидите, что колесо стоит не так, но во время движения его поведение будет ненормальным. Самым безобидным последствием является разрушение рулевой системы или каких-либо элементов подвески

А в некоторых ситуациях диск может отвалиться на ходу

Некоторые водители использует так называемые центровочные кольца. Они позволяют подогнать разболтовки колесных дисков под нужный размер. Такой способ существует и это факт, но пользоваться ним или нет – решать только вам. Наше мнение таково – внешний вид никак не должен вредить эксплуатационным качествам. Поэтому любой эксперимент должен быть обдуманным и оправданным

А в некоторых ситуациях диск может отвалиться на ходу. Некоторые водители использует так называемые центровочные кольца. Они позволяют подогнать разболтовки колесных дисков под нужный размер. Такой способ существует и это факт, но пользоваться ним или нет – решать только вам. Наше мнение таково – внешний вид никак не должен вредить эксплуатационным качествам. Поэтому любой эксперимент должен быть обдуманным и оправданным.

Помимо этого хочется добавить, что какие бы диски вы не купили, они должны быть крепкими, надежными и легкими, так как на них постоянно действует нагрузка разной силы. Они должны выдерживать вес автомобиля. Проведение правильной балансировки – это залог успеха, который сохранит диски и автомобиль в хорошем состоянии. Для наглядности ниже будет представлена таблица, в которой указаны данные разболтовки колесных дисков.

Модель автомобиля	Разболтовка
Alfa Romeo	Alfa Romeo 33, 4 x98 30…38, 58.5 Alfa Romeo 155 (nuo 1995.05) 4 x 98, 30…35, 58.0
Aston Martin	Aston Martin Modelis P.C.D.ET C.B. Aston Martin Volante 5?154.95, 71.4
Audi	Audi 100 (iki 1992 m.) 4×108 35…42, 57.0 Audi A8, V8 5 x 112, 35, 57.0 AudiTT 5×100 28…30, 57.0
BMW	BMW 3 serija (E46) 5×120 35…42, 72.5 BMW 8 serija (E31) 5×120 18…20, 72.5
Deawoo	Daewoo Lanos 4×100 38…42, 56.5 Daewoo Racer 4×100 38…42, 56.5
Honda	Honda Concerto 4×100 35…38, 56.0 Honda Prelude (iki 1992 m.) 4×100 35…38, 56.0 Honda Shuttle 5×114.3 35…38, 64.0
Lamborghini	Lamborghini Countach 5×120, 70.0 Lamborghini Miura 5×120, 70.0
Rover	Rover MGF 4×95.25 35…30, 56.6 Rover 3500 5×127, 58.0

Помните, что самый надежный вариант определения разболтовки колесных дисков – это консультация у продавцов или у производителя конкретной продукции. Таким образом, ошибка практически исключена. Однако, как говорится, доверяй, но проверяй. В нашей статье мы представили для вас способ определения разболтовки. Как уже было сказано, это очень важный параметр, который нужно учитывать.

ВСЕ О ДИСКАХ

Наука 2.0. Колесные диски

Выбор колёсных дисков

Проставки колесные Вектор для вылета колесных дисков

Проставка, адаптер на ступицу

Как самостоятельно измерить разболтовку диска

На самом деле, необходимость в измерительных процедурах возникает редко. Нужный параметр легко узнать из характеристик конкретной машины, а для любого диска он указан на маркировке изделия.

Но обозначение бывшей в употреблении детали могло быть уничтожено, поэтому определять разболтовку придётся с помощью линейки.

Измерять следует с максимально возможной точностью. Очень трудно, например, отличить диск 4×98 от 4×100. Часто бывает, что машины ВАЗ ездят с увеличенным PCD дисков, что неправильно и очень опасно.

Даже если колесо отцентрировано более-менее нормально и не бьёт на ходу, отсутствие полного прилегания фасок болтов крепления к гнёздам диска вызывает большие напряжения в металле, износ отверстий, усталостные явления в колёсных болтах и большую вероятность потерять колесо при езде.

Существуют два способа измерения – для чётного количества шпилек и универсальный.

При чётном числе достаточно наметить центры отверстий с максимально возможной точностью и определить расстояние между этими центрами для диаметрально противоположных болтов.

Придётся использовать штангенциркуль, обычная линейка даст слишком большую погрешность. Например, на диске надо взять размер между краями отверстий, у одного изнутри, у другого снаружи. Поскольку диаметры гнёзд под болты выполнены с высокой точностью, то это и будет искомым PCD.

Разболтовка

Часто при выборе дисков автолюбители сталкиваются с таким параметром, как разболтовка, значение которой приходится высчитывать самостоятельно. Количество крепёжных болтов считается легко без дополнительных инструментов, а вот с расчётом диаметра крепёжной окружности могут возникнуть проблемы.

Данный параметр обозначается аббревиатурой PCD. Существует несколько способов определения данного параметра, но мы остановимся на самой простой методике.

Как узнать разболтовку колёсного диска линейкой

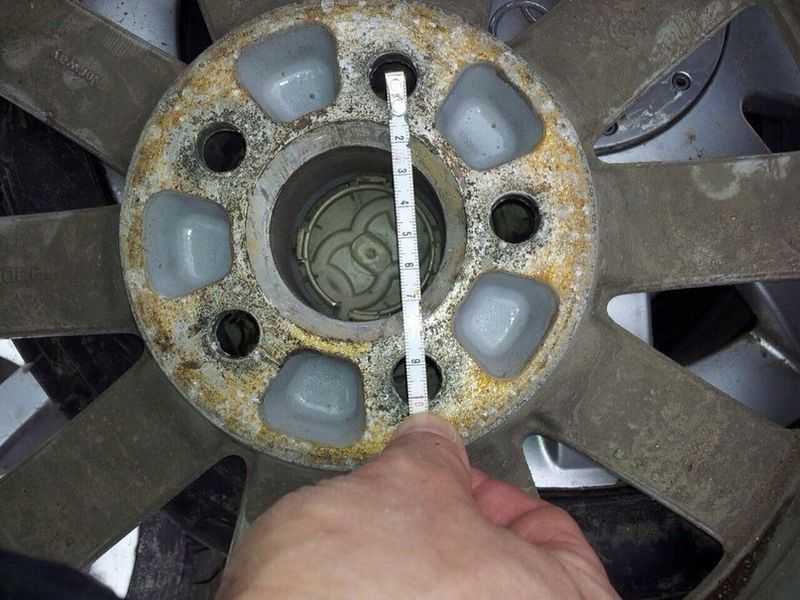

Для вычисления параметра подсчитываем А из формулы. Берём штангенциркуль или обычную линейку, снимаем крепёжные болты и измеряем расстояние между двумя соседними отверстиями по стенке. Измеряем диаметр крепёжного болта, прибавляем результат к измеренному ранее расстоянию, в итоге получаем параметр А.

Удобнее всего для замера расстояния использовать штангенциркуль, однако вполне подойдёт и школьная линейка

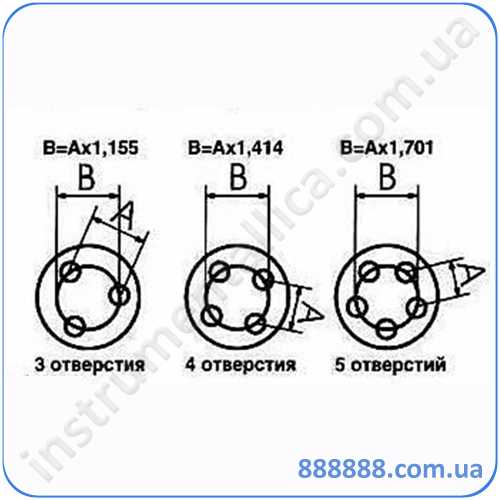

Рассчитываем параметр В по указанной на картинке формуле. Выбор формулы напрямую зависит от того, сколько крепёжных отверстий в вашем колёсном диске.

Важно, чтобы параметр разболтовки колёсного диска до миллиметра сходился с параметрами штатного диска. Пренебрегать данным показателем не стоит, так как именно от него зависит, насколько точно колесо будет установлено на оси. Визуально заметить какие-либо отклонения довольно проблематично, но при езде на неправильно подобранном диске вы столкнётесь с «биением»

Это не только небезопасно для всех участников дорожного процесса, но и может привести к преждевременному износу подвески и рулевого колеса

Визуально заметить какие-либо отклонения довольно проблематично, но при езде на неправильно подобранном диске вы столкнётесь с «биением». Это не только небезопасно для всех участников дорожного процесса, но и может привести к преждевременному износу подвески и рулевого колеса.

Рассмотрим конкретный пример

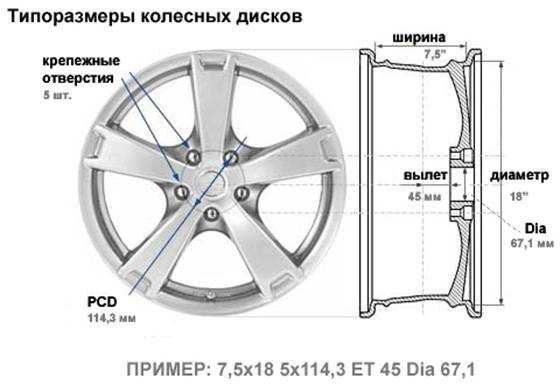

Маркировка такого диска будет выглядеть следующим образом: 7,5х18 5х114,3 ЕТ 45 DIA 67,1. Расшифровка:

7,5х18 – диск шириной 7,5 дюйма и диаметром 18 дюймов. Иногда вместо указанной выше формулировки можно встретить: 7,5Jx18H2. Значение записи остается прежним.

5х114,3 – колесо имеет 5 крепежных отверстий, которые расположены на окружности диаметром 114,3 мм.

ЕТ 45 – «вылет» диска составляет 45 мм (расстояние от привалочной плоскости к центру покрышки). В этом случаи мы имеем положительный «вынос». Первая плоскость выступает наружу. «Вылет» считается нулевым, когда две плоскости расположены на одной оси. Если место прилегания диска находится на расстоянии с внутренней стороны от предполагаемого центра шины, «вынос» считается отрицательным и записывается с дефисом между символами (ЕТ-45).

DIA 67,1 – диаметр посадочного места на ступице 67, 1 мм.

Как видим, разболтовка колесных дисков – это всего лишь комбинация символов, которая легко поддается расшифровке.

Где посмотреть параметры диска

Автолюбитель со стажем легко решит задачу по определению радиуса диска и количества отверстий для крепежа. За остальной информацией приходится обращаться к надежным источникам, либо рассчитывать значения самостоятельно. Производители литых и кованных дисков отформовывают на внутренней части все основные данные.

Владельцу автомобиля, который с салона выехал на красивом «литье» с полноразмерной запаской в багажнике, получить нужные значения для подбора новых дисков не составит труда. Если в багажнике докатка, придется снимать одно из колес автомобиля. Производство штампованных железок предполагает маркировку лишь внутреннего заводского кода. Помочь считать всю нужную вам информацию может дилер, продавший вам автомобиль (нужно лишь сделать запрос).

Есть риск оказаться в неприятной ситуации. Узнать о том, что ваш автомобиль за годы выпуска комплектовался дисками с различной разболтовкой, можно лишь после покупки новых колес. Такие случаи вполне возможны, если модель получает глубокий рестайлинг. Вдвойне стоит быть внимательным покупателям б/у автомобилей не первой свежести. Зачастую детали дорестайлинговых и обновленных моделей взаимозаменяемые (еще до вашего владения автомобиль могли собрать «из того, что было»).

Не пожалейте немного усилий, которые могут в будущем сэкономить вам уйму времени и нервов.

Самостоятельные замеры

Многих интересует, как можно узнать самому разболтовку колёсных дисков. Это не настолько сложно, как некоторым может показаться. Но нельзя процедуру назвать и чрезвычайно лёгкой. Определённые знания и навыки обращения с инструментами вам обязательно пригодятся

Важной составляющей измерений является проверка расстояния, которое отделяет одно окошко от другого. Чтобы это сделать, можно воспользоваться обычной линейкой, либо же более сложным в обращении штангенциркулем. Второй инструмент позволяет получить точные размеры, в то время как линейка предусматривает незначительную погрешность

Второй инструмент позволяет получить точные размеры, в то время как линейка предусматривает незначительную погрешность

Сами замеры выполняются двумя способами. Это делается между:

Второй инструмент позволяет получить точные размеры, в то время как линейка предусматривает незначительную погрешность. Сами замеры выполняются двумя способами. Это делается между:

соседними отверстиями;
наиболее удалёнными друг от друга отверстиями.

Соседние окошки

Этот показатель определяют с учётом того, какие размеры имеет окружность, где располагается центр прорези под крепёжные колёсные болты. Чтобы получить результаты замеров диаметра, можно воспользоваться простой линейкой, либо же взять на вооружение специальные таблицы совместимости. Вам следует с помощью инструмента замерить расстояние, которое разделяет два соседствующих между собой болта. Далее полученный результат умножают на коэффициент. Последний напрямую зависит от того, сколько отверстий имеется под крепление колеса. Если отверстий три, то коэффициент составит 1,155. Если машина предусматривает использование 4 отверстий, тогда применяют в формуле расчёта коэффициент 1,414. Предположим, что после измерения расстояния между соседними отверстиями вы получили значение 63,5, а на машине используется 5 болтов крепления. Тогда вы умножаете 63,5 на коэффициент 1,701. В итоге выходит 108. Здесь не так сложно разобраться в том, как проверить разболтовку, если иметь таблицы коэффициентов перед глазами, а также уметь управляться с обычной линейкой или штангенциркулем.

Дальние окна

По дальним отверстиям также можно самостоятельно определить разболтовку колёсного диска. Следует разобраться, как её рассчитать, и что для определения понадобится автовладельцу. Самым простым считается измерение дисков, которые предусматривают использование чётного количества крепёжных отверстий, то есть 4, 6 или 8 для легковых авто. Измеряемое расстояние, которое проверяется между противоположно расположенными окошками, является значением PCD. Если у диска применяется 5 болтов для крепления, следует выполнить замеры между 2 окошками, которые не соседствуют друг с другом. Полученное значение умножается на коэффициент 1,051, что и позволяет добиться окончательного результата.

Ступичное окно и его диаметр

Значения центральных ступичных окон автомобилей указываются в специальных таблицах и в полной формуле для определения разболтовки. Если же у вас перед глазами отсутствуют таблицы и информацию получить не удаётся, всегда есть возможность выполнить замеры своими руками. Тут есть свои рекомендации относительно того, как измерить разболтовку колёсных дисков

Это важный размер колеса при определении полной разболтовки, потому ему стоит уделить внимание. Замеры делаются обычной линейкой или штангенциркулем. Хотя в определённых ситуациях подручные инструменты не помогут, поскольку на некоторых автомобилях центральное отверстие характеризуется неправильной формой

Хотя в определённых ситуациях подручные инструменты не помогут, поскольку на некоторых автомобилях центральное отверстие характеризуется неправильной формой

Хотя в определённых ситуациях подручные инструменты не помогут, поскольку на некоторых автомобилях центральное отверстие характеризуется неправильной формой.

Чтобы не допускать ошибок, лучше сразу воспользуйтесь сводными таблицами. Это позволит вам максимально точно разобраться в разболтовке и купить подходящие диски на свой автомобиль. Не последнюю роль в определении разболтовки играет вылет дисков. Вылетом называют отношение вертикальных осей симметрии дисков относительно мест соприкосновения со ступицей. Вылет бывает нулевым, отрицательным и положительным. В теории устанавливать диски с неправильным подбором по этой характеристике можно. То есть комплект может встать на свои места. При этом вы нарушите правильную работу подвески машины, из-за чего транспортное средство станет потенциально очень опасным.

Автомобильный диск: параметры

Какие характеристики должны интересовать владельца авто в первую очередь? Основные значимые параметры колесных дисков:

Диаметр диска – монтажный посадочный диаметр кольцевой/наружной части обода. Обозначается в дюймах.
Ширина диска, посадочная ширина обода колеса. Определяет ширину устанавливаемой шины. Показатель обозначается в дюймах.
DIA – диаметр отверстия под ступицу колеса. Значение определяется в мм.
ET – вылет диска в мм. Определяет глубину утопления колеса в автомобильной арке.
Количество крепежных отверстий. Должно точно соответствовать штатной величине для надежной фиксации автомобильного колеса на ступице.
PCD – диаметр расположения крепежных отверстий. В отношении этой величины необходима высокая точность измерений! Отклонения не допускаются.

Отдельные значения традиционно измеряются в дюймах, другие в миллиметрах. Как не запутаться, как узнать ширину диска в дюймах или диаметр отверстия на диске, если вы не занимаетесь этой работой ежедневно? Найти, определить или точно измерить необходимые показатели — задача выглядит непростой для человека, далекого от сферы автосервиса.

Так ли все сложно на самом деле? Разберемся подробнее и ответим на вопросы автомобилистов.
