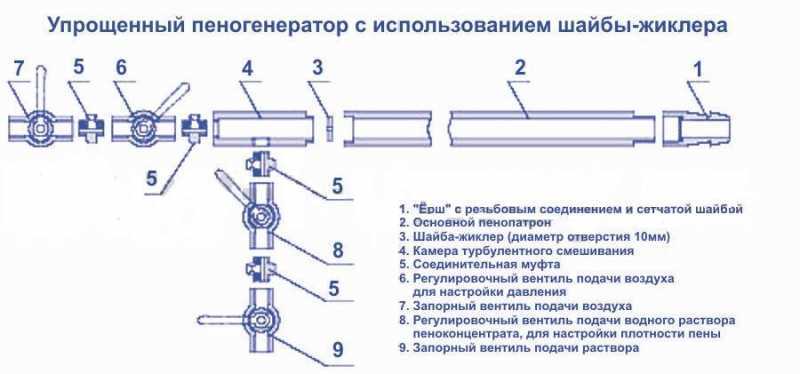

Изготовление пеногенератора для пенобетона своими руками

Что необходимо для самодельного пеногенератора?

Материалы для изготовления самодельного пеногенератора понадобятся самые простые. Некоторые из них есть почти у каждого дома или в гараже, хотя кое-что всё равно придётся докупать. Самая дорогостоящая деталь этого устройства это компрессор. Новый на рынке вы не купите меньше чем за несколько тысяч рублей. Однако и здесь есть способ сэкономить. Вы можете купить старый компрессор на распродаже деталей с грузовиков. К примеру, с ЗИЛ 130. Его мощности вполне хватит для домашнего пенообразователя. Главное, смотреть, чтобы он был в хорошем состоянии, нигде не потёк, ведь это может свидетельствовать о его скором выходе из строя. Если не нашли ничего подходящего в продаже, можно попробовать поискать на автосвалках, где сегодня «отдыхает» большая часть таких грузовиков. А потом, если отыщете что-то стоящее, просто договориться со сторожем и забрать компрессор за чисто символическую цену.

Ещё один не менее важный элемент — это резервуар для жидкости. Это может быть даже обычная пластиковая канистра. Самое главное, чтобы стенки резервуара выдерживали напор в 5–6 атм.

Также для того, чтобы смастерить пеногенератор для мойки, нужны будут форсунки, переходники, пистолет, промывочные шланги и трубка дюймовая, длиной не меньше 70–80 см. Из инструмента — гаечные ключи, болгарка.

Как работает мойка пеной

Обильная пена хорошо впитывает грязь и не позволяет ей снова прилипнуть к кузову. Устойчивость пены очень важна: она должны успеть впитать загрязнения, не высохнуть и не стечь раньше времени. Конечно, на качество мойки влияет химический состав: большинство автошампуней содержат довольно агрессивные щелочи. Щелочь расщепляет жиры и масла, дорожные реактивы, грязь, а также создает необходимую среду для работы других компонентов. Однако их концентрация умеренна, иначе не избежать повреждения резиновых и хромированных деталей автомобиля. Поэтому характеристики пены очень важны.

Устройство

В основе конструкции пеногенератора три компонента:

• баллон (бак) для моющего средства;
• смеситель, где моющее средство смешивается с воздухом;
• выносной пистолет для подачи пены на подлежащую очистке поверхность.

Процесс вспенивания в установке состоит из двух этапов:

1. Производство первичной пены. На первом этапе струя воды под высоким давлением покидает сопло и соединяется с раствором автомобильного шампуня, одновременно захватывая воздух, который поступает в устройство через его отверстия. В результате получается пена, но для мойки она не подходит — не достаточно устойчивая, а её частицы слишком велики, чтобы эффективно растворять и связывать загрязнения.
2. Создание конечного продукта. На втором этапе пена с высокой скоростью проходит из смесителя через специальный слой, который называют вспенивающей таблеткой. Это делает пену более устойчивой и мелкодисперсной. Чем меньше частицы, тем лучше будет качество мытья поверхности. Изготовить таблетку можно из гидрофобной проволоки или утеплителя. Главное, чтобы материал обладал повышенной коррозионной стойкостью и малым размером ячейки.

Основной характеристикой устройства является объем бака. Существуют пеногенераторы с объемом бака 25, 50 и 100 литров. Для самодельного устройства оптимальным объемом будет 25 л. Этого достаточно для разовой мойки автомобиля, и он будет достаточно мобильным и удобным в обращении.

Концентрат для активной пены

На рынке химии представлено много производителей концентрата активной пены. При покупке можете поинтересоваться санитарно-эпидемиологическим заключением на соответствие санитарным нормам. Классически концентрат имеет в своем составе: воду, неиогенные, анионные, амфотерные поверхностно-активные вещества, гидроксид натрия, активные добавки, смесь комплексообразователей, краситель. Водородный показатель pH может быть от 8 до 12. Более агрессивные концентраты разъедают лак, хром, уплотнители, щетки стеклоочистителя. Избегать в составе гидрооксида натрия (каустическая сода), так как эта химия хорошо разъедает грязь, стоит дёшево, но действует на ЛКП очень жёстко. Данный вид химиии подойдёт больше для мойки пола и плитки, строительной техники.

Возможности химии написаны на этикетках — удаление свежих битумных пятен, дорожной пыли, продуктов ГСМ и др. Каждая модель концентрата имеет свою дозировку, поэтому внимательно читаем раздел на этикетке СПОСОБ ПРИМЕНЕНИЯ!

В среднем это такие цифры для пеногенератов (бесконтактная мойка): 10-20 г / литр. Зависит от времени года и степени загрязнения. На один легковой автомобиль требуется порядка 100 — 150 грамм концентрата.

Пеногенератор	24 литра	50 литров	100 литров
Расход концентрата	240 — 480 г	500 — 1000 г	1000 — 2000 г

Три способа. Какой лучше?

Первый это традиционный способ — снять агрегат, промыть его с помощью мойки высокого давления и химии, затем полностью разбираем его, помещаем части в ванну с химией и отмываем их. Способ подходит не всем — трудозатратный , да и дорогостоящий, поэтому детально останавливаться на нем мы не будем.

Мягкая промывка: безопасно, но не всегда достаточно

Второй способ — мягкая промывка , хорошо подходит подавляющему большинству автовладельцев. Суть этого метода заключается в следующем: нужно слить старое масло и залить новое с большим щелочным числом , в идеале – дизельное масло, не стоит бояться заливать его в бензиновый двигатель. При более «нежном» двигателе (например, он рассчитан на вязкость 5W30), можно использовать минеральное масло. После заливки нужно проездить примерно 2 тыс. километров, потом слить его, заменить таким же, или, чтобы эффект был более ощутим, то стоит еще залить мягкую промывку, в продаже их довольно много.

Кстати, промывка существенно усиливает моющие свойства масла. Однако иногда этой процедуры недостаточно. В любом случае, желательно начинать очистку двигателя с мягкой промывки, поскольку это является методом безопасным и правильным .

Агрессивная промывка: тестируем средства

Третий способ представляет собой агрессивную промывку. Нужно залить в двигатель, прямо в старое масло, специальную жидкость, запустить, пусть поработает, примерно полчаса (смотря как предполагает инструкция), затем промывка сливается прямо со старым маслом.

Однако не все промывки хорошо справляются со своей задачей, кроме того, промывки довольно агрессивные, что отражается на уплотнительных прокладках, а также сальниках.

Последнее время на просторах Интернета стали чаще обсуждать эффективность промывки и раскоксовки двигателя путем добавки Димексида , его можно купить в аптеках. Сегодня для тестов я купил этот препарат, он мне обошелся в 54 рубля, и будем проводить эксперименты.

Кроме этого препарата в тестах будут принимать участие уайт-спирит и жироудалитель , которые стали лидерами народных экспериментов.

Что эффективнее?

Итак, чтобы условия были равными для каждого средства, берем один поршень, распиливаем его на куски, каждый кусок помещаем в отдельную колбу, и заливаем эти куски уайт-спиритом, жироудалителем и Димексидом. Помещаем колбы на плитку, чтобы жидкости не остывали, и не кристаллизировался Димексин.

Наблюдаем реакцию в колбе с жироудалителем, пошла какая-то пена, уайт-спирит никаких признаков жизни не проявляет. Через несколько минут мы видим, что жидкость в колбе с Димекидом сильно потемнела, жироудалитель тоже, хотя и меньше, уайт-спирит никак не сработал.

Лучше всех себя проявило себя аптечное средство , шлам легко удаляется даже без механического воздействия, уайт-спирит не дал какого-то ощутимого результата. Жироудалитель сделал свою работу, только поверхность стала какой-то матовой, шероховатой – очевидно, что он вступает в химическую реакцию с алюминием , поэтому никак нельзя советовать в двигатель его заливать ни в коем случае нельзя.

Чтобы использовать Димексид в качестве промывки, нужно на каждый литр масла налить 100 мл. препарата . Ранее мы уже чистили таким способом двигатель и поршни , все очистилось просто отлично, мы ожидали эффекта, но не думали, что получится настолько хорошо.

Итак, проверено, Димексид работает и его вполне можно использовать для очистки двигателя, тем более, стоимость препарата более, чем демократичная. Заливать ли его в свою машину или пользоваться специальной химией – решать вам… Но, помните, о всех тех нюансах и разрушительных действиях, которые рассматривались в статьях на нашем канале ранее, а так и мотор запороть можно.

Источник

Немного о принципе работы

Чтобы Вы понимали, как функционирует пеногенератор из опрыскивателя или даже заводского типа. В рабочую емкость поступает под давлением сжатый воздух, благодаря которому начинается процесс вспенивания. Дальше эта смесь должна пройти через так называемую «пенную таблетку».

Именно она запускает процесс активного вспенивания, в результате чего формируется стойкий состав, который и нужен для очистки автомобиля или другого объекта. Благодаря присутствию в регуляторе пластин, размещенных под специальным углом, мойщик может регулировать мощность подачи и площадь покрытия пенным составом.

Изготовление пеногена

Наименее трудоемкий метод изготовления пеногена заключается в использовании обычного садового опрыскивателя. Это приспособление берется за основу, после чего дополняется некоторыми элементами. Ранее было упомянуто, что опрыскиватель очень похож на оборудование для мойки авто, поэтому именно он идеально подходит для создания пеногенератора.

Самую простую конструкцию пеногена можно легко выполнить в домашних условиях. Мастеру придется позаботиться о наличии:

• Опрыскивателя любого объема;
• Двух сгонов (одна вторая дюйма);
• Гаек для сгонов;
• Воздушного штуцера;
• Клапана;
• Пенообразующей таблетки;
• Переходника для таблетки;
• Металлической трубки.

Пеногенератор своими руками для мойки авто из опрыскивателя выполняется по следующей схеме:

• С основы удаляется клапан сбрасывания давления, а также штуцер для прикрепления шланга;
• В получившиеся выемки вставляются сгоны;
• Сгоны с обеих сторон фиксируются гайками с применением уплотняющих прокладок;
• На любой из двух сгонов устанавливается трубка. Ее нужно устроить таким образом, дабы она не касалась донышка баллона. На этот же сгон ставится обратный клапан и штуцер;
• На второй сгон устанавливается переходник, через него накручивается таблетка;
• Ручной насос заглушается, так как он не нужен. В готовом пеногенераторе он будет исполнять роль крышки бака;
• К выходному штуцеру пенообразователя подсоединяется шланг;
• На свободный конец шланга надевается пистолет-распылитель.

Оборудование полностью готово. Следует упомянуть, что изготавливая пеногенератор для автомойки своими руками, чертежи не обязательно делать самостоятельно – можно найти их в специальной литературе, или поискать в Сети.

Эксплуатировать собственноручно изготовленный пеноген немного сложнее, нежели заводской вариант, но не настолько тяжело, чтобы отказаться от такого оборудования.

Для того чтобы вымыть автомобиль при помощи самостоятельно сделанного пеногена следует:

Наполнить две третьих части баллона моющим составом;
Присоединить компрессор и начать закачку воздуха в емкость (важно контролировать давление, чтобы оно не превышало стандарт);
После того, как откроется клапан распылителя, воздушные массы направят смесь и пропустят ее сквозь таблетку. Из пистолета выйдет качественная пена.. Основным минусом самостоятельно изготовленного пеногена является необходимость постоянной подкачки давления, так как специальный регулятор в данном оборудовании не предусмотрен

Кроме того, у мастера не будет возможности регулировать силу выходящей струи

Основным минусом самостоятельно изготовленного пеногена является необходимость постоянной подкачки давления, так как специальный регулятор в данном оборудовании не предусмотрен. Кроме того, у мастера не будет возможности регулировать силу выходящей струи.

Существует еще один способ создать пеногенератор для мойки керхер своими руками. Он применяется не так часто, как предыдущий, однако не теряет популярность среди автомобилистов. Технология выполнения довольно проста:

• Необходимо обзавестись канистрой, объем которой превосходит 20 л;
• К входному соску (из латуни) от автопокрышки следует подсоединить компрессор с машины;
• Далее нужно подсоединить шланг (длина – 6 м, диаметр – 1,6 см) к заранее подготовленному пистолету;
• Скрепить элементы можно посредством резиновых лоскутов, хомутов и гаек.

Видео-руководство:

Что ещё можно почитать:

• Хонда WR-V 2021 презентована в Бразилии
• Принцип работы системы Magic Body Control
• BMW X5 Е70 – Второе поколение легенды
• BMW X5 E53 – Начало большой истории
• Range Rover Sport SVR – Тандем британской вычурности и мощности
• Какие перспективы у Уаза Буханки в 2017-2018 годах?
• Хонда СРВ (CR-V)-Я не меняюсь! Технические характеристики, отзывы владельцев
• Maserati Levante – Притягательный и дерзкий

Какие емкости лучше использовать в самодельных пеногенераторах

Собирая пеногенератор своими руками, вы можете использовать практически любые резервуары, которые имеются в вашем хозяйстве и способны работать при давлении 3-5 атмосфер. Выбор конкретного варианта зависит от того, что для вас является приоритетом: дешевизна самодельного устройства или его надежность.

Если экономия важнее, можно использовать железные и пластиковые канистры, садовые опрыскиватели и похожие резервуары. Но следует учитывать, что при работе с такими емкостями нужно следить за давлением в пеногенераторе. Незначительное превышение этого показателя может привести к тому, что резервуар взорвется, повредит автомобиль или причинит вам травмы.

С точки зрения безопасности наиболее оптимальным вариантом являются металлические баллоны для пропана. Такие конструкции рассчитаны на десятки атмосфер, поэтому обычными компрессорами, используемыми в домашних условиях, разрушить их достаточно сложно. Очевидно, что пеногенератор с таким баллоном будет более дорогим в производстве, но это полностью компенсируется его долговечностью, безопасностью и устойчивостью к повышенному внутреннему давлению.

Пеногенератор для мойки авто своими руками: 2 простых устройства

Она определена в корпусе, установленном на цилиндре. И она подключена к шлангу подачи. Эта таблетка гарантирует подачу пены в мелкозернистой фракции с высокой частотой. И затем пена идет в пистолет, что наносится на плоскость.

Этот ручной пистолет оборудован регулятором подачи, что даёт возможность задавать параметры струи. Учитывая систему оборудования, можно заметить, что главным компонентом является вспенивающаяся таблетка, которую можно купить отдельно.

Это значит, что можно сделать самодельный пенный генератор без проблем.

Самый лёгкий метод сделать бесконтактный аппарат — взять за базу обыкновенный опрыскиватель и немного переработать. Таким образом, необходимы:

1. стабилизатор;
2. обратный клапан;
3. металлическая трубка.
4. два полдюймовых сверла и гайки для них;
5. воздуховод;
6. пенопласт и адаптер;

Стоит рассмотреть одну из простых конструкций пеногенератора, какую можно сделать из подручных средств.

Важно следовать инструкции. Порядок работ:

1. в отверстия вставить втулки и зафиксировать их гайками с обеих сторон и с помощью прокладок;
2. на одном из приводов установить трубу, чтобы она почти достигла дна бака, обратный клапан и соединение подачи воздуха;
3. на втором диске адаптер;
4. насос необходимо амортизировать по мере того, как он нужен.
5. нужно отключить клапан и соединительный шланг от распылителя;

Осталось только подключить шланг к выходу.

Таким образом, изделие готово. Работать с устройством не так удобно, как с заводским оборудованием, но приемлемо. Для мойки потребуется:

после открытия распылительного клапана воздух выдавливает раствор, пропускает его через таблетку, а на выходе пена вполне приемлемого качества.
подключить компрессор и приточный воздух до баллона (важно следить за давлением и не превышать норм);
наполнить ёмкость чистящим раствором на 2/3;

Среди недостатков пеногенератора можно выделить необходимость периодической перекачки давления, так как контроллер не имеет регулятора.

Модернизация устройства

Доработка включает в себя улучшение функционирования насадки. Недостаток штатных насадок заключается в том, что вода подаётся под низким давлением, поэтому полноценного смешивания не наблюдается. Рассмотрим два способа доработки заводских пеногенераторов.

Замена форсунки

Для модернизации понадобится воспользоваться винтогайкой. Найти её можно в системном блоке компьютера. Это изделие, которым фиксируется материнская плата. Преимуществом винтогайки является то, что она изготовлена из мягких материалов, поэтому в ней не составит труда высверлить отверстие. Для этого нужно взять сверло диаметром 1 мм. Посередине гайки проделывается отверстие. С торцевой части проделывается разрез, чтобы её можно было закручивать отвёрткой. Получившееся устройство следует завинтить внутрь насадки.

Теперь нужно взять аналогичного вида гайку немного большего размера. В ней просверливается отверстие диаметром 2 мм. Со стороны, которая будет повёрнута в сторону насадки, устанавливается форсунка. Для этого берётся стержень от гелевой ручки, от которого отрезается часть длиной не менее 30 мм. На насадке в верхней части делается отверстие диаметром 4,6 мм. Всё соединяется герметиком. Можно приступать к проведению испытательных работ.

Ремонт пенной насадки керхер своими руками

Всем привет, столкнулся с проблемой работы пеногенератота мойки высокого давления Керхер.Пеногенератор пластиковый из дешевой серии Артикул: 2.641-847.0 объемом 0.6 литра.

Работал хорошо, но недолго. Начал не поливать пеной, а плеваться ей. Мотор включается и останавливается в этот момент плевок. И так циклично, плевок за плевком, при этом, перегружая мотор постоянными стартами и остановками.Пересмотрел интернет, и ничего не нашел по поводу ремонта. Написал письмо в поддержку Керхер. Там ответили, что данный пеногенератор пластиковый и неразборный. Только профессиональная серия поддается разборке и замене комплектующих. Был огорчен тем, что его уже не починить, и решил раз так попробую его разобрать. Сломаю значит туда ему и дорога куплю железный, профессиональный.С этими мыслями начал его разбирать.

Оказалось разбирается он элементарно. На сопле которое крутится, чтобы менять направление пенной струи, есть два пластиковых стопора, которые отгибаются и насадка легко снимается.

Часто возникает проблема с пенокомплектом, обычно он перестает пенить. Давайте разберемся с причинами, которые могут породить эти явления.

1. Подсос воздуха.

На пенокомплекте сверху есть регулятор подсоса воздуха, он регулирует забор автошампуня из бутылки, путем создания разряжения в пенокомплекте.

За счет инжекторного эффекта химия засасывается из бутылки в пистолет. Закрутили — уменьшили подсос воздуха, шампуня засасывается больше. Окрутили — разряжение уменьшили, подсос шампуня уменьшился, следовательно, меньше стало пенить. Бывает, что регулятор ломается, и разряжение не регулируется, отсюда шампуня поступает мало и пенокомплект перестает пенить.

2. Забилась таблетка в пенокомплекте.

Таблетка смешивает жидкость и воздух, является создателем пены. Если в неё попадает грязь, продукты реакции воды и химии, то она имеет свойство забиваться ими. Если расход шампуня нормальный и по убыванию шампуня в бутылке это заметно. То это и есть диагноз, что таблетка забита.

Эта таблетка похожа на спрессованную в виде цилиндра мелкую сетку. Её необходимо осмотреть, продуть сжатым воздухом. Рекомендуется замачивать её в растворе уксусной кислоты, она поможет избавиться от накипи и солей жесткости, которые находятся внутри таблетки. Или просто заменить.

3. Забито отверстие забора химии.

Диагноз: расход автошампуня отсутствует, пены нет.

Определяется визуальным осмотром отверстия в гайке, в которую ввинчивается бутылка. Снимаем пластиковую трубку (шланг) забора химии, продуваем, прочищаем отверстие тонким предметом. Дуем, смотрим, не сидит ли кто в дыре, обычно оно зарастает продуктами реакции воды и химии.Может и попасть что- то из бутылки с моющим раствором.

Для того что бы предотвратить такие неожиданности, нужно бережно относиться к пенокомплекту. Держать бутылку чистую, после работы сливать моющий раствор. А так же промывать пенокомплект водой без шампуня, это поможет вымывать остатки раствора не допустив его высыхания на таблетке.

4. Забился жиклер внутри пенной насадки, диаметр отверстия жиклера всего 1,25 мм.

В этом случае следует разобрать пенную насадку, точнее открутить фитинг крепления пенной насадки, выкрутить жиклер и прочистить отверстие жиклера, собрать в обратной последовательности.

5. Подобранное моющее средство не соответствует жесткости воды, используемой для мойки.

Следует просто заменить средство для мойки на другое.

На современных автомойках одним из самых востребованных и качественных видов услуг является мойка бесконтактная. Такой способ позволит не только быстро очистить автомобиль от пыли и грязи, но и сбережет лакокрасочное покрытие машины, не оставив на нем сколов и царапин. Такую же «баню» для своего железного коня можно устроить и в домашних условиях. Для этого вам потребуется пенная насадка. Своими руками ее изготовить или приобрести в магазине − личное дело каждого. Купить, конечно, проще, но самостоятельное изготовление обойдется дешевле, хотя и потребует определенных навыков.

Использование

Приготовив шампунь с пеной своими руками, вы можете сразу же приступить к его использованию. В зависимости от приготовленной вами консистенции и концентрации веществ вам придется разбавить смесь некоторым количеством воды. Правила мытья собственноручно приготовленным средством таковы:

• лучше добавить мало автошампуня, нежели много. Слишком высокая концентрация веществ может способствовать повреждению покрытия;
• нанесите разбавленное средство на автомобиль и разотрите его губкой до появления пены;
• после мытья протрите автомобильные стекла специальными салфетками или сухой мягкой тряпкой.

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

• Ринат says: Виталий Петрович! Доброго времени суток Вам! Подскажите, конкретно, какие ингредиенты именно и в каких пропорциях надо? Спасибо!

  Екатерина says:

  Здравствуйте Ринат. Точных пропорций для самостоятельной мойки своего автомобиля вам никто не скажет – это как рецепт, сколько людей столько и мнений – как правильно. Основные составляющие перечислены – остается экспериментировать и находить золотую середину, но тут главное не переусердствовать, так как можно дорого заплатить за исправление своих ошибок… Лучший вариант в данном случае будет покупка пенообразующего средства, которое нужно только развести с водой согласно инструкции и приступать к мойке своего автомобиля.

  Ну а если вдруг вы найдете данный рецепт – поделитесь с нами информацией.

• Евгений says: Оно обмануло,гнусное сеосоздание

Narrator says: Кто нибудь может сказать хотя бы конкретный состав с полноценными названиями?

Какой химией заправлять самодельное оборудование

В случае с использованием самодельных устройств, возникает вполне резонный вопрос: какие именно моющие средства как нельзя кстати подойдут для создания рабочего раствора?

На сегодняшний день средства для пенообразования представлены в широком ассортименте, поэтому трудно однозначно утверждать, что химия определенной марки будет наиболее приемлемой в данном случае.

Тем не менее, можно всегда обратиться к аналитическим данным и составить список производителей, пользующихся наибольшей популярностью среди автолюбителей.

Среди них можно выделить следующие фирмы:

• Автошампунь от Керхер;
• Отечественное жидкое мыло «Новая Заря»;
• Шампунь-концентрат «Hi Gear»;
• Автошампунь «FliNN»;
• Автошампунь «Grass»

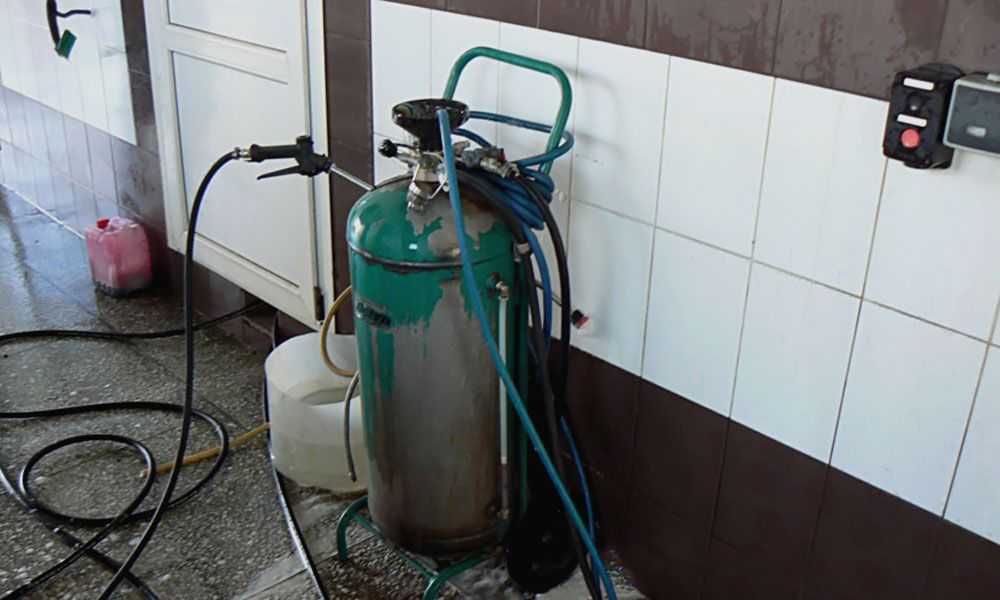

Конструкция и принцип работы

Пеногенератор имеет простую конструкцию. По сути, он является ничем иным, как вспомогательным инструментом для смешивания воды с шампунем. Он имеет вполне доступную стоимость.

Его главными составными элементами являются:

• Баллон.
• Шланг.
• Пистолет.
• Смеситель.

Большинство аппаратов имеют емкость 25 или 50 л. Даже одной их заправки достаточно для мойки нескольких автомобилей. При использовании качественного шампуня, его правильном разведении и настройки выхода пены одним баллоном можно вымыть порядка 6-10 авто. Также встречаются устройства с большей емкостью баллона, однако они обычно ставятся стационарно.

Сам баллон оснащается воронкой на заливной горловине. Это облегчает его заправку водой и химией, дающей пену. Сама горловина закрывается герметичной крышкой с удобной ручкой. Сбоку горловины имеется клапан сброса давления. Дело в том, что для обеспечения работы пеногенератора давление накачивается компрессором 6-8 атм. По мере расходования воды компрессор автоматически подкачивает воздух. Клапан сброса позволяет разрядить давление в баллоне, чтобы его открыть без усилия и риска разбрызгивания пены в глаза.

Баллон имеет соединение с редуктором. На последнем предусматривается 4 выхода, каждый из которых выполняет свою функцию. Через один из них осуществляется соединение с компрессором. Это быстросъемный штуцер. Перед ним у большинства моделей пеногенераторов имеется шаровой кран, позволяющий перекрывать подачу воздуха, также нередко устанавливается манометр для контроля давления. Он является необязательным, так как такой же манометр имеется на редукторе самого компрессора.

Делаем пеногенератор из садового опрыскивателя своими руками

Для изготовления самодельного пеногенератора подойдет старый садовый опрыскиватель «Квазар» с неработающим насосом или помповый «Жук». Покупка нового опрыскивателя для последующей переделки обойдется в 500-800 рублей.

1. Для подачи сжатого воздуха сверлим отверстие вверху корпуса опрыскивателя и вставляем ниппель с обратным клапаном. Если такой вариант не устраивает, то можно вывернуть из корпуса имеющийся клапан сброса избыточного давления и, вставив ниппель, подсоединить к нему шланг от автомобильного компрессора. От величины давления зависит качество пены – чем выше давление создаваемое компрессором, тем лучше.
2. Разбираем штангу с распылителем. Переходную трубку плотно набиваем леской или металлической мочалкой для мытья посуды для улучшения пенообразования на выходе.
3. В заборном шланге в верхней его части, со стороны выходного штуцера опрыскивателя, делаем 5-10 проколов для лучшего вспенивания.
4. Заливаем через горловину в корпусе воду с добавленным автомобильным шампунем в соотношении 1:50 или подбираем нужную концентрацию опытным путем. Объем моющего раствора занимает 70% емкости распылителя. После включения компрессора устраняем возможные подтекания и оцениваем качество пены.

Нюансы при самостоятельном изготовлении пеногенератора

Изготавливая своими руками пеногенератор из подручных средств, учитывают мощность имеющегося компрессора и объем бака. Соотношение объема в 20 литров и давления 6кг/см² позволит вымыть машину без дополнительного долива раствора в бак.

Устройство пенная таблетка (пенообразователь) определяет качество пены. Если устойчивость и кратность пены не устраивает, то покупают готовый пенокомплект или модернизируют конструкцию самодельного пенообразователя.

Принцип работы и конструкция пеногенератора

Перед тем, как воплотить в жизнь какой-либо технический проект, необходимо в первую очередь ознакомиться с конструктивными особенностями изделия и усвоить принцип его работы. Такой подход во многом упростит решение различных конструктивных задач на протяжении всего процесса реализации представленного проекта.

Рассмотрим принцип работы самой обыкновенной пеногенераторной установки. В этом нет ничего сложного. Итак, суть его работы заключается в следующем:

• специальная емкость заполняется раствором из воды и моющего реагента;
• емкость, после заполнения раствором, герметизируется;
• в герметичную емкость подается сжатый воздух, вплоть до достижения установленного значения давления;
• при нажатии на курок моющего пистолета, сжатый воздух выдавливает раствор с моющим реагентом;
• проходя через сетчатый дефлектор пенообразующей таблетки, раствор переходит в дисперсное состояние, что способствует выделению большого объема пены;
• пена подается через жиклер моющего пистолета с необходимой интенсивностью и шириной факела, непосредственно на кузов автомашины.

Процесс работы пенообразователя позволяет создать четкое представление об основных узлах данного агрегата. Таким образом, можно сделать вывод, что любая установка подобного рода состоит из неотъемлемых рабочих элементов. А именно:

• высокопрочная емкость/баллон;
• указатель давления;
• шланги;
• фитинги;
• редукционный клапан;
• пенная таблетка.

Все указанные составные части легкодоступны и могут быть подобраны в самых разнообразных вариациях. Стоит отметить, что кроме представленных комплектующих, необходимым условием работы пенообразователя является наличие компрессора для нагнетания воздуха.

Как промыть пенную насадку

Для того чтобы пенная сеточка служила вам дольше, после каждого использования нужно обязательно промывать пенообразователь. Делать это нужно так:

Проводите такую процедуру после каждого использования мойки, иначе пенная таблетка может засориться. Остатки моющей пены могут забивать жиклер или саму сетчатую таблетку, спрессовываться внутри и перекрывать выход пены. Если так случилось, сеточку можно попробовать починить. Для этого ее нужно вынуть и замочить в керосине на некоторое время, после чего попытаться прочистить механическим путем при помощи спицы или толстой иглы. Если вышеуказанные манипуляции не принесли желаемого результата, то пенную таблетку придется заменить.

Внимание, только СЕГОДНЯ!

Самым безопасным для лакокрасочного покрытия кузова автомобиля является бесконтактный способ мойки с применением пеногенератора (у нас его еще называют пеногеном). Суть этого метода сводится к нанесению химического моющего средства на поверхность кузова в виде мелкодисперсной пены. После нанесения она размягчает грязь и пыль, далее остается всё смыть струей воды. с лакокрасочным покрытием (тряпкой, щеткой и т. д.) исключает повреждение поверхностных слоев лака, то есть образование так называемой «паутинки» полностью исключено. Поэтому такой способ мойки автомобиля и является сейчас более приоритетным и продвинутым.

Эффективность мойки во многом – чем выше ее плотность, тем лучше очистный свойства, меньший расход воды и химических средств. А пену дает как раз пеногенератор. Поэтому основная задача пеногенератора – получение мелкодисперсной плотной пены, а также равномерное ее распределение по поверхности кузова автомобиля.

Конструктивно пеногенератор очень схож с обычным садовым опрыскивателем, принципиальная схема у них практически одинаковая. Но есть один существенный нюанс – пеноген является оборудованием, работающим под высоким давлением.

Основными составными элементами этого оборудования являются:

1. Баллон (объем бывает разный – от 25 до 100 литров).
2. Смеситель.
3. Пистолет.
4. Соединительный шланг.

Крупногабаритное оборудование, с баллоном большой емкости, может быть установлено на транспортную тележку, для обеспечения легкого перемещения.

Поскольку оборудование работает под высоким давлением, баллоны изготавливаются из нержавеющей или же из обычной стали, но с обязательным покрытием противокоррозионными средствами. В некоторых заводских моделях на баллоне установлена мерная линейка, что позволяет контролировать расход и своевременно осуществлять заправку.

Самостоятельно работать пеноген не может, поскольку требуется подача сжатого воздуха. Для этого предусмотрен на баллоне штуцер для подключения компрессора. Обычно рабочее давление для пеногенератора составляется 5-6 Бар. Для контроля давления на емкости устанавливается манометр, регулировка давления выполняется имеющимся в конструкции регулятором давления.

Пенная таблетка

Основным элементом смесителя является так называемая пенообразующая таблетка. В действительности же она представляет собой мелкоячеистую сетку, сложенную в несколько слоев и изготовленную устойчивой к коррозии проволоки. Она устанавливается в корпус, установленный на баллоне. И именно к нему подсоединяется шланг подачи. Эта таблетка обеспечивает разбивание подающейся на нее первичной пены, на мелкодисперсную фракцию высокой плотности.
