Устройство и принцип работы торсионной подвески автомобиля

Какие бывают торсионные подвески автомобиля

Несмотря на то, что торсионная подвеска показала себя только на 50% с лучшей стороны, ей нашли немало применений на разных автомобилях. Соответственно и разновидностей доработки механизма несколько. Как правило, выделяют три основные вариации:

• передняя торсионная на поперечных рычагах;
• задняя подвеска с поперечным расположением торсионов;
• полузависимая задняя торсионная подвеска (балка).

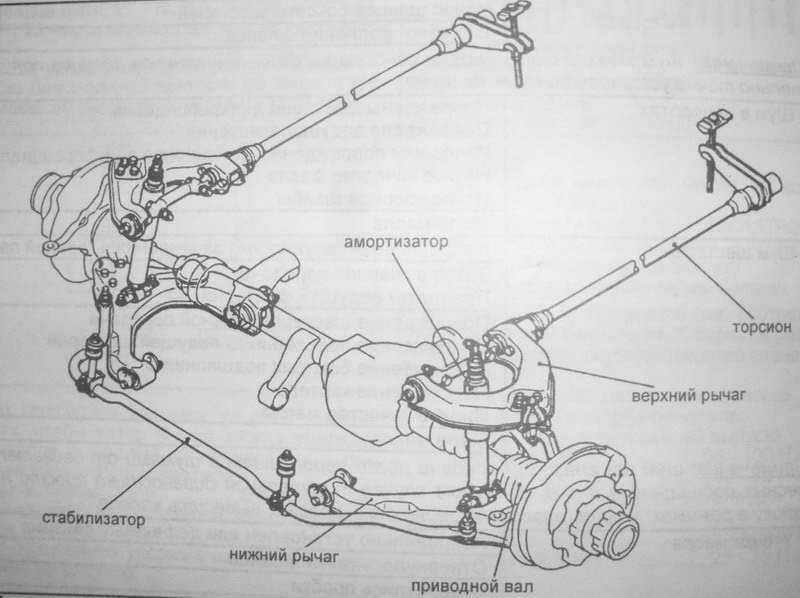

Каждый из перечисленных видов отличается не только строением, но и характеристиками и конструкцией. В состав передней торсионной подвески входят:

• продольный торсион, работающий по принципу скручивания;
• нижний и верхний рычаг;
• амортизатор;
• стабилизатор поперечной устойчивости.

Такой набор деталей делает весь механизм компактным, что позволяет доработать приводы колес, установить шины большего диаметра. Именно эти моменты послужили плюсом для производства рамных внедорожников, в которых должна сочетаться мягкость, плавность и повышенная проходимость. Как пример, такую подвеску можно встретить на внедорожниках Toyota Land Cruiser 100 или Toyota Hilux Surf.

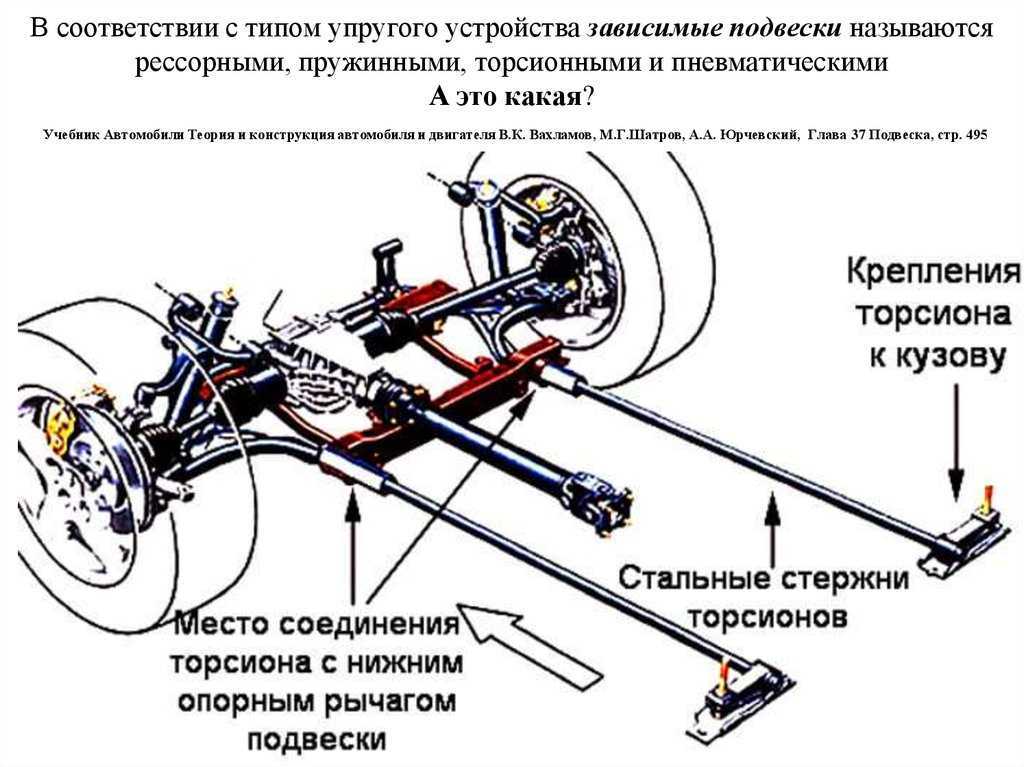

Второй вид это задняя подвеска с поперечными торсионами. В таком механизме основные торсионны располагаются поперечно. Именно так была устроена система в легендарном французском автомобиле Рено 16, выпускаемого в 90-ых годах ХХ-го столетия. Спереди машина получила подвеску с продольным расположением торсионов, а вот сзади – с поперечным расположением. Популярность модели была обусловлена свободным пространством в салоне, в частности багажное отделение. Использование такой конструкции существенно освободила место в багажнике, но были и минусы.

Весьма интересной была особенность конструкции таких автомобилей. В меру того, что один торсион расположен позади другого, соответственно это влекло к разности в колесной базе автомобиля. Одно колесо с одной стороны было ближе к передним на несколько сантиметров, другое колесо наоборот – дальше на несколько сантиметров. Увидеть на глаз было тяжело, так как сбоку практически не сравнить, но управляемость машиной была не самой лучшей, аналогично, как и устойчивость на трассе (особенно на большой скорости). На сегодня такая схема подвески не применяется авто производителями, в меру соображений безопасности.

Последний вариант — задняя полузависимая, торсионная подвеска. Как правило, она правильной U-образной формы, получившая упругий стержень внутри. За счет такой конструкции, колеса одной оси могут незначительно перемещаться друг от друга, что позволяет плавней проезжать неровности. Таким образом, достигается лучшая устойчивость и управляемость автомобилем. Как правило, подвеску применяют на задней оси большей части бюджетных машин с передним приводом. Недорогое производство, относительно дешевые детали и неплохие характеристики.

Использование в современных машинах

Не обращая внимания на то, что большая часть производителей машин устанавливают пружинную подвеску, кое-какие модели не легко представить без надежных торсионов.

Так, легендарный Mitsubishi Pajero до сих пор выпускается с торсионной подвеской. Фактически все большие американские внедорожники (Tahoe, Suburban, etc.) имеют в качестве пружинного элемента торсионы.

Кое-какие спортивные (довольно часто штучные) спортивные автомобиля оснащаются свободной торсионной подвеской, повышающей управляемость на высоких скоростях.

Многим автовладельцам приходится устанавливать тахограф, закон для грузовиков это требует.

Подбор литых дисков по автомобилю (подробнее) возможно произвести онлайн.

3D тюнинг машин (https://voditeliauto.ru/stati/tyuning/virtualnyj-3d.html) будет занимателен многим автомобилистам.

Видео — работа торсионной подвески на Mitsubishi Pajero:

В обязательном порядке к прочтению:

Электронный талон техосмотра с 2013 года Как приобрести либо реализовать на Авито авто с пробегом Где стоит брать машины Автомобиль в рассрочку и автокредит: что удачнее? Какие конкретно трансформации в ПДД получили юридическую силу с 29 ноября 2014 года Что необходимо знать при аренде микроавтобуса с водителем? Осторожность при покупке б/у автомобиля — хорошее уровень качества

Статьи как раз той тематики,которой Вы интересуетесь:

• В помощь автолюбителю Главной элемент торсионной подвески – это торсион, что представляет собой цилиндрический железный стержень, владеющий громадный упругостью. Дабы торсион прекрасно…
• В помощь автолюбителю В любом двигателе автомобиля имеется совокупность питания, которая снабжает смешивание компонентов горючей смеси и подачу их в камеры сгорания. От того, на каком горючем…
• В помощь автолюбителю Выбирая тип коробки передач — механика либо автомат, мы руководствуемся не только условиями эксплуатации и финансовыми соображениями автомобиля, но и собственными…
• Двигатели внутреннего сгорания, как бензиновые, так и дизельные, имеют достаточно узкий рабочий диапазон. Механическая коробка передач нужна для обеспечения оптимального режима работы…
• уход и Обслуживание за автомобилем на данный момент все современные бензиновые двигатели комплектуются инжекторной совокупностью питания. Благодаря тому, что инжектор есть более идеальным, то он…

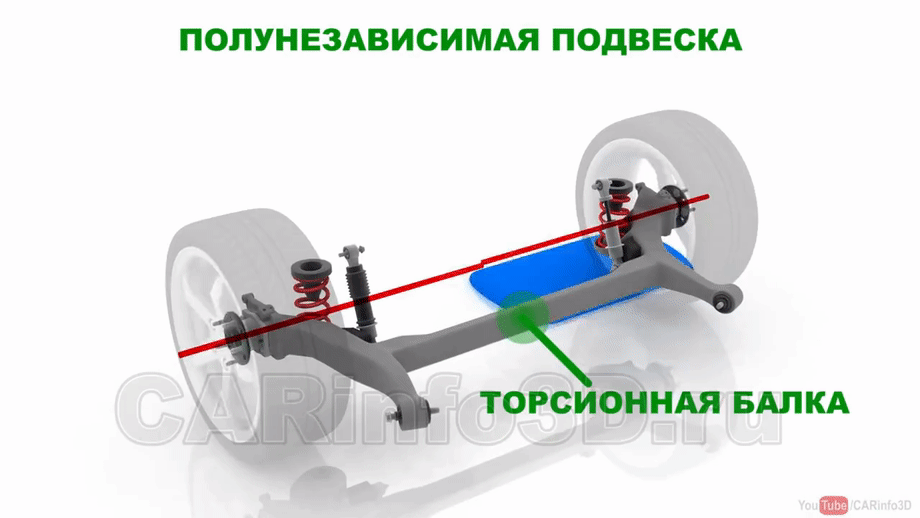

Полузависимая задняя

В основе подвески данного типа лежит торсионная балка, которая имеет U-образную форму. Продольные рычаги располагаются по одному с каждой стороны. Балка соединяет их между собой. Рычаги крепятся одной стороной к кузову, а второй к ступице колеса.

Балка хорошо сопротивляется изгибу. При этом ее форма абсолютно не мешает ей скручиваться. Колеса могут немного перемещаться в вертикальной плоскости относительно друг друга. Расположение торсионной балки можно посмотреть на рисунке ниже.

Полунезависимая подвеска используется в бюджетных машинах с передним приводом. Обусловлено это простотой конструкции и низкой ценой таких машин.

• Торсионная подвеска — принцип работы
• 1. История создания и развития торсионной конструкции
• 2. Устройство и принцип работы торсионной балки
• 3. Плюсы и минусы торсионной балки
• 4. Эксплуатация торсионной подвески

• 1. История создания и развития торсионной конструкции
• 2. Устройство и принцип работы торсионной балки
• 3. Плюсы и минусы торсионной балки
• 4. Эксплуатация торсионной подвески

1. История создания и развития торсионной конструкции

Принято считать, что первыми торсионно-рычажную подвеску на автомобиль установили немцы в 30-х годах прошлого столетия на Volkswagen Beetle. Но это не так, французы их опередили и впервые установили модель подвески подобного типа на автомобиль Citroen Traction Avant, и было это в 1934 году. Наиболее удачно торсионы в подвеске применяла американская компания «Крайслер». А в Советском Союзе торсионные подвески ставили на автомобили ЗиЛ и ЛуАЗ, а также «Запорожец».

3. Плюсы и минусы торсионной балки

Со времен создания торсионная балка прошла множество стадий модификаций. При этом усовершенствовались ее положительные качества и по возможности убирались недостатки. Но убрать все недостатки невозможно. Давайте же рассмотрим все плюсы и минусы современной торсионной подвески. И так начнем с задач, которые должна выполнять подвеска:

1. обеспечить плавный ход автомобиля;

2. стабилизация колес;

3. регулировка угла крена на поворотах;

4. поглощение колебаний колес и рамы.

К преимуществам торсионной подвески мы можем отнести:

1. Подвеска очень проста в эксплуатации. Она очень простая и это позволяет легко провести ремонт подвески. При этом ремонт может провести даже начинающий автолюбитель.

2. Очень проста и понятная регулировка жесткости. Это позволяет автолюбителю самостоятельно увеличить жесткость подвески и нарастить торсионы под свой стиль езды.

3. По сравнению с другими видами подвесок она имеет весьма небольшой вес и компактно размещается под кузовом автомобиля.

4. Возможность автоматически влиять на подвеску есть не у всех автомобилей, но производители стараются добавить данную опцию в новые модели. И это понятно, ведь гораздо удобней регулировать жесткость и высоту подвески нажатием кнопки с салона автомобиля.

5. Самым приятным плюсом данной подвески для автомобилиста является ее долговечность. Вся конструкция и торсионы способны отслужить весь период эксплуатации без видимых проблем. А если подвеска потеряла былую жесткость, то ситуацию поможет исправить гаечный ключ.

Есть у такой подвески и ряд недостатков, а именно:

1. Одной из самых больших проблем торсионной подвески, которую до сих пор не могут решить производители – это излишняя поворачиваемость автомобиля. На резком повороте автомобиль начинает разворачивать и от водителя требуется определенные навыки, чтоб удержать его на дороге. Отечественные автомобилисты могли сталкиваться с этой проблемой управляя «Запорожцем».

2. Еще одним минусом являются дополнительные вибрации, которые с помощью подвески перекладываются с колес на кузов. Это способствует низкому комфорту пассажиров задних сидений. Также невозможно сделать качественную шумоизоляцию.

4. Одной из причин по которой производители отказываются ставить торсионную подвеску на свои автомобили, это высокая себестоимость изготовления подобного вала. Дело в том, что сложной является технология изготовления и обработки торсионов. Чтоб предотвратить появление трещин на их поверхности, необходимо использовать пластических осадок и других технологий. Все это повышает стоимость торсионной подвески, кроме того, максимальная нагрузка на сам вал не очень велика.

4. Эксплуатация торсионной подвески

Хоть торсионная балка и проста в эксплуатации, она все же требует некоторого ремонта. Ремонт подвески связан со следующими моментами: регулировка высоты подвески, замена игольчатых подшипников, замена торсионов задней балки, замена пальцев задней балки, ремонт рычагов задней балки.

Немного истории

Торсионы берут свое начало еще в 1934 году. Установка похожей подвески была впервые опробована разработчиками компании Ситроен на модели Traction Avant.

Одновременно с ними идею подхватили и немецкие разработчики, которые установили новый вид подвески на всемирно известный автомобиль Фольксваген «Жук».

Со временем торсионы неоднократно подвергались изменениям и доработкам. В частности, большой вклад в усовершенствование конструкции вложил чешский мастер профессор Ледвинк. Именно его версия конструкции дошла до сегодняшних дней и практически не изменилась.

Впервые торсионная подвеска профессора Ледвинк появилась на Татре в середине тридцатых годов. К 1938 году идею подхватил и Фердинанд Порше.

Большую популярность торсионы имели в период второй мировой войны, где они активно применялись на военной технике.

После завершения боевых действий и наступления мира многие известные производители начали установку торсионных подвесок на своих авто. В частности, особую активность проявляли немецкий Фольксваген, а также французские Ситроен и Рено.

Со временем торсионные подвески перестали устанавливаться на легковых авто из-за высокой сложности изготовления.

Однако, к примеру, компании Ford и Dodge до сих пор предпочитают установку таких конструкций на грузовых авто и внедорожниках.

Достоинства и недостатки

Главным плюсом является удобство компоновки. Упругий стержень практически не занимает места под днищем, в отличие от пары спиральных пружин. При этом он обеспечивает аналогичную плавность хода. В эксплуатации возможно увеличения натяга при старении и деформации деталей.

Недостаток заключается в сложной технологии производства надёжных деталей, а значит и высокой цене. Торсион примерно втрое дороже хорошей пружины для аналогичного автомобиля. А покупка бывшего в употреблении не всегда оправдана из-за накопленной усталости металла.

При всей компактности подобных подвесок не всегда удобно размещать длинные стержни под днищем автомобиля. Это достаточно легко сделать в случае внедорожника, но пол кузова легкового автомобиля расположен максимально близко к дороге, а для подвески остаётся лишь место в колёсных арках, где более уместны цилиндрические пружины.

https://youtube.com/watch?v=n4VTpwx6Ses

Без проблем из ХХ в ХХI век

Немного истории. Как мы уже сказали в начале статьи, этот вид подвесок появился не вчера. Если точнее, то в 30-х годах ХХ века, и первым автомобилем с похожей конструкцией стал легендарный Volkswagen Beetle. Удачное инженерное решение заметил и взял на вооружение в те же годы и Фердинанд Порше.

Затем, во времена Второй мировой войны торсионы оказались незаменимыми в бронетанковой технике, причём использовалась такая подвеска и у советских, и у немецких машин.

В послевоенные годы аналогичные системы стали настоящим хитом – они были и остаются на вооружении практически у всех крупных автопроизводителей в мире.

Зачем нужна?

Торсионная подвеска – это важный для любого автомобиля вариант наряду с рессорными, пружинными, пневматическими и другими.

Напомним, что подвеска автомобилю нужна для того, чтобы обеспечить амортизацию при соединении колес автомобиля и его несущей системы. Подвеска выполняет еще одну важную функцию: она уменьшает нагрузку на колеса, оказываемую со стороны дорожного покрытия, стабилизируя положение кузова при движении.

Немного предыстории

В первой половине прошлого столетия, примерно в 30-х годах, автомобильный производитель “Фольксваген” на свою модель “Битл” установил любопытную в то время конструкцию. Как оказалось, она является своего рода прототипом современной торсионной подвески. В дальнейшем эта конструкция была усовершенствована ученым Ледвинком из Чехословакии, а затем была установлена на автомобилях “Татра”.

Далее ею заинтересовался Фердинанд Порше, и уже в 40-х годах он воспроизвел данную идею профессора и внедрил в массовое производство под названием “KDF-Wagen”. Далее во времена Второй мировой войны данная подвеска использовалась в конструкции танков и прочей военной техники. В послевоенные годы торсионами заинтересовались “Рено” и “Ситроен”. Однако вскоре, несмотря на простоту эксплуатации, производство торсионов стало куда сложнее, поэтому от него отказались. В настоящее время торсионная подвеска получила широкое распространение на грузовых автомобилях и на внедорожниках некоторых японских и американских автопроизводителей.

Устройство

Торсионная подвеска состоит из металлических валов. Они работают на так называемое кручение. Так, один конец вала закреплен на шасси, а другой – на специальном рычаге, который в свою очередь связан непосредственно с осью автомобиля. Торсионный вал, как правило, изготавливается из высокотемпературной стали. Благодаря своей прочности этот материал может без вреда испытывать большие нагрузки. Торсионная балка (или вал) может иметь два расположения в зависимости от типа автомобиля. Например, в легковых машинах она размещена поперечно. Чаще всего торсионная подвеска встречается на заднеприводных легковых автомобилях. На грузовых же автомобилях балка имеет продольное расположение. Однако несмотря на различие в расположении, функции остаются прежними. Как и остальные подвески, торсионная влияет на плавность движения, отвечает за регулировку крена при поворачивании, за снижение колебаний управляемых колес. Одн

ако торсионная подвеска в ряде случаев выполняет еще и функцию автоматического выравнивания при помощи двигателя, который, в свою очередь, стягивает торсионные валы для придания дополнительной жесткости. Подобного рода конструкция может быть использована при замене колеса. В то время, пока все три колеса приподнимают автомобиль, четвертое можно заменить без использования домкрата.

Преимущества

Торсионная подвеска обладает некоторыми преимуществами по сравнению с другими видами. Например, срок службы такой конструкции гораздо больше, к тому же регулировка высоты происходит проще. Такая подвеска компактнее и проще в обслуживании, что является главным преимуществом. Ее при «разбалтывании» можно починить с помощью стандартного гаечного ключа, чего нельзя сказать о пружинной подвеске.

Отличается от классической пружинной тем, что вместо пружин в ее конструкции используются торсионы. предельно проста и одновременно эффективна. Торсион представляет собой упругий вал, который одной стороной жестко закреплен на или , а другая сторона связана со ступицей колеса. В случае с переднеприводным автомобилем, торсион закреплен на нижнем поперечном рычаге.

Торсионная подвеска принцип работы и секреты конструкции

Приветствую вас, мои уважаемые автолюбители! В этой статье нам предстоит выяснить: что такое торсионная подвеска принцип работы этой конструкции и её особенности.

Если копнуть глубже в историю, то окажется, что торсионная подвеска с успехом использовалась в начале, середине и в конце ХХ века, а также часто встречается и сейчас.

Претерпев за время своего существования массу модернизаций и совершенствований, она стала классикой, причём увидеть её можно не только на легковых авто, но и даже в качестве подвески танка.

Что такое торсион?

На самом деле конструктив торсионной подвески может быть различным, о чём мы поговорим далее. Но как бы то ни было, ключевым элементом системы выступает так называемый торсион (упругий элемент), откуда и название.

Что это? По сути, это металлический стержень, который может иметь как круглое, так и квадратное сечение.

Главным свойством торсиона является высокая упругость при скручивании, то есть если взять такой прут за два конца и крутануть в противоположные направления, то он, естественно, спружинит и попытается вернуться в исходное состояние. Это свойство и положено в основу работы торсионных подвесок.

Без проблем из ХХ в ХХI век

Немного истории. Как мы уже сказали в начале статьи, этот вид подвесок появился не вчера. Если точнее, то в 30-х годах ХХ века, и первым автомобилем с похожей конструкцией стал легендарный Volkswagen Beetle. Удачное инженерное решение заметил и взял на вооружение в те же годы и Фердинанд Порше.

Затем, во времена Второй мировой войны торсионы оказались незаменимыми в бронетанковой технике, причём использовалась такая подвеска и у советских, и у немецких машин.

В послевоенные годы аналогичные системы стали настоящим хитом – они были и остаются на вооружении практически у всех крупных автопроизводителей в мире.

Торсионная подвеска принцип работы

Пришло время поговорить о вариантах исполнения. Торсионная подвеска принцип работы которой основан на скручивании, можно встретить в следующих конструкциях:

• на двойных поперечных рычагах;
• на продольных рычагах;
• со связанными продольными рычагами или так называемой торсионной балке.

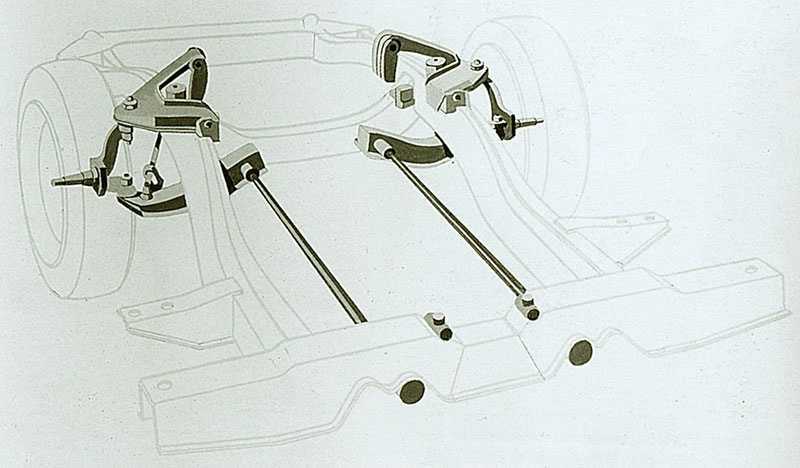

Первые два типа относятся к независимым подвескам. В случае с поперечными рычагами торсионы устанавливают параллельно кузову.

Такое позиционирование позволяет регулировать мягкость системы в широких пределах – чем длиннее стержень, тем мягче ход. Крепится он одной стороной к верхнему или нижнему рычагу, а второй к раме авто.

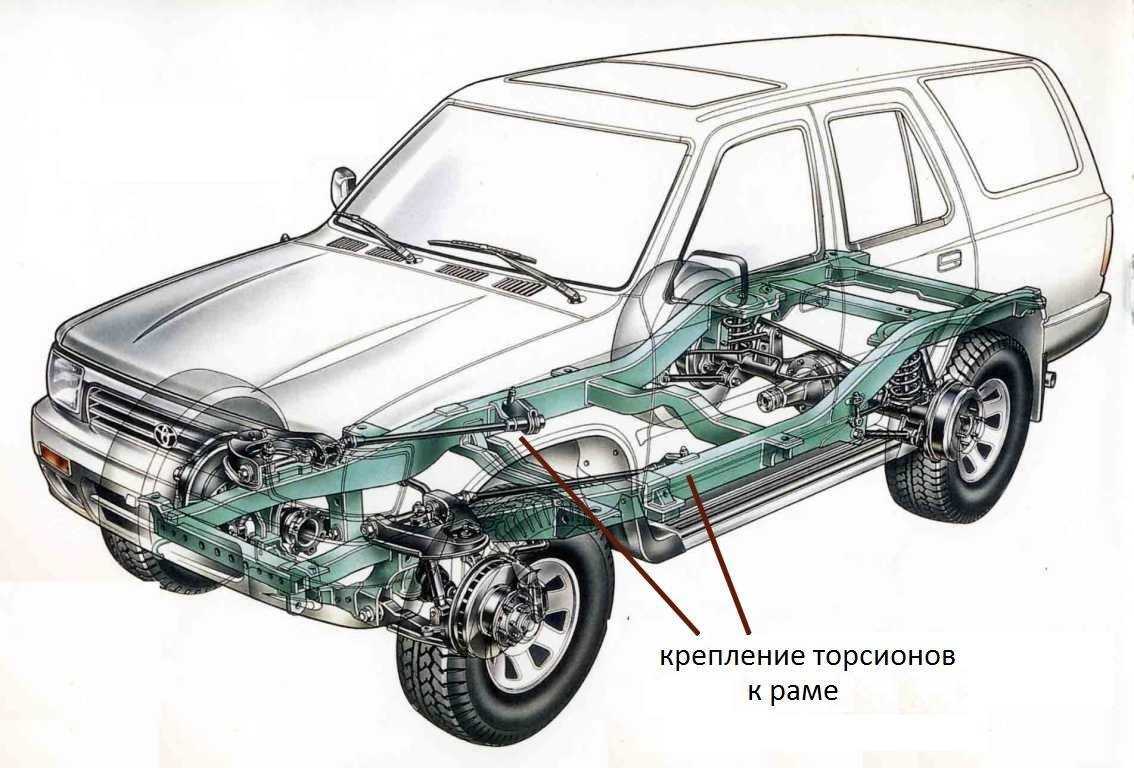

Используется такая конструкция, как правило, на передней оси внедорожников и кроссоверов. К примеру на Мерседесе М-класса 163-й серии.

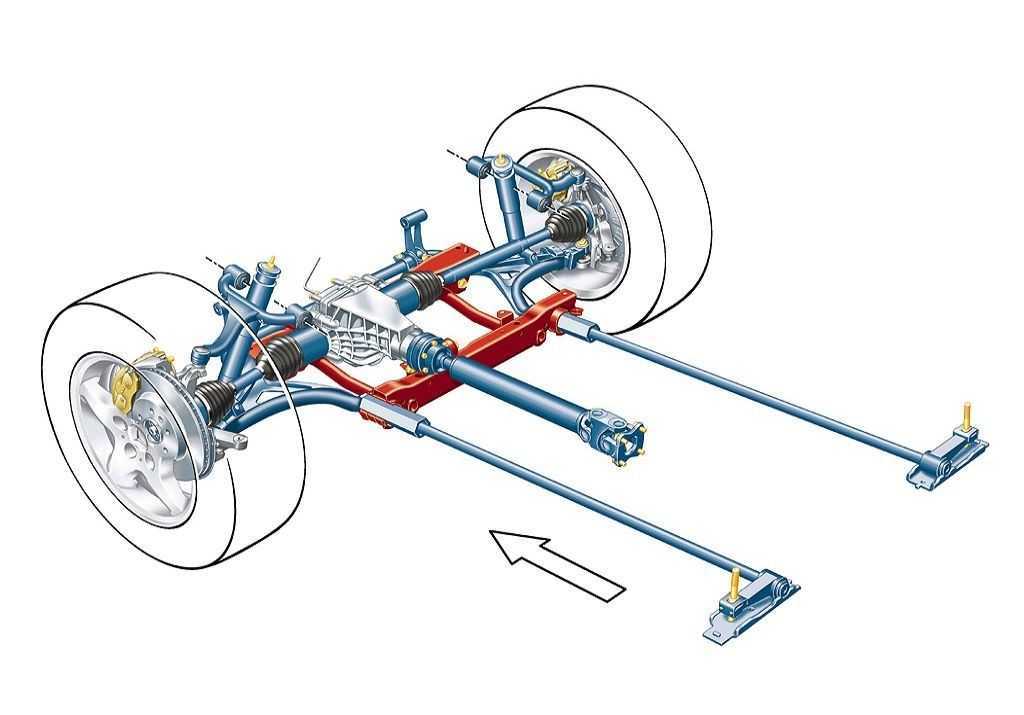

В подвеске с продольными рычагами торсионы располагаются поперечно кузову и также одним из концов закреплены на рычагах. Стоит отметить, что такой вариант распространён на задней оси различных небольших легковушек.

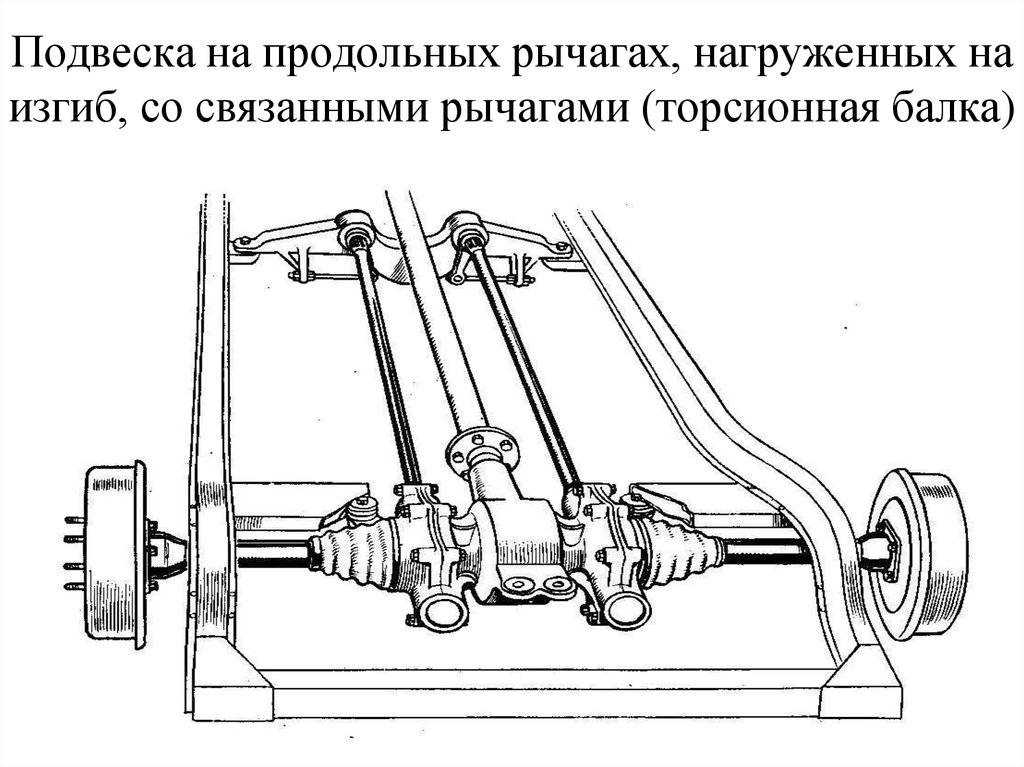

В основе системы лежит торсионная балка, соединяющая продольные рычаги каждого колеса (всего таких рычагов два). Встретить её можно у легковых автомобилей на задней оси.

Две стороны медали торсионной подвески

Как и любая другая, торсионная подвеска имеет свои плюсы и минусы. К положительным сторонам системы однозначно относят её простоту, низкий вес и компактность, а малое число деталей тянет за собой надёжность и лёгкость в обслуживании.

Но есть и недостатки. Например, худшая управляемость автомобилей по сравнению машинами, имеющими многорычажные конструкции, сложности в производстве надёжных упругих элементов, а также повышенный износ игольчатых подшипников, которые устанавливаются в местах сочленения продольных рычагов и торсионной балки.

Надеюсь, друзья, что этот материал, торсионная подвеска принцип работы, был вам полезен. Советую почитать ещё статьи о подвеске — Многорычажная подвеска, Электроподвеска и Гидроподвеска автомобиля

Недостатки торсионов

• Излишняя поворачиваемость. К этому склонны почти все автомобили, на которых стоит данная подвеска. Водитель должен быть особенно внимательным на поворотах, ведь в этот момент транспортное средство может просто развернуться в другую сторону. На автомобилях марки ЗАЗ с небольшой скоростью эта проблема становится особенно заметной.
• Обработка и технология производства торсионнов – довольно сложные процессы сами по себе. Но иначе производители не могут обеспечить должного уровня упругости материала, высокой прочности. Не обходится без специальных процедур по упрочнению поверхности, иначе металл не будет устойчивым к возникновению на поверхности трещин. В том числе применяются и пластические осадки. Но даже это не останавливает тех, кто пользуется торсионами, чтобы обеспечить более высокий уровень комфорта во время передвижения в самой разной местности.
• Там, где к концам торсионной балки крепятся рычаги, присутствуют игольчатые подшипники. У этой системы возникает несколько ограниченный ресурс по пробегу. Через трещины в прокладках и сальниках в подшипники попадают грязь, вода и пыль, из-за чего сами подшипники быстрее выходят из строя. При этом интенсивность вождения и стиль в этом особенной роли не играют. Гораздо важнее воздействие агрессивных сред плюс старение резинового материала.

Принцип работы пневматических тормозов Тормозные жидкости

Но, благодаря высокому уровню современного сервиса, проблему легко решить, меняя только подшипники или сальники. Иногда нужен ремонт, замена торсионной балки, но это только в худшем случае.

Виды подвески

1. Зависимая. Принцип ее устройства очень прост. Когда колеса расположенные на одной оси, жестко связаны друг с другом, а изменение положения одного колеса вызывает адекватное смещение другого. Например, задний мост грузового автомобиля. Лучше работает на бездорожье. Но хуже удерживает колесо в контакте с дорогой на высоких скоростях. Такое устройство ходовой части чаще встречается у автомобилей повышенной проходимости и грузовиков, когда автомобиль не должен обладать высокой скоростью движения и комфортабельностью.

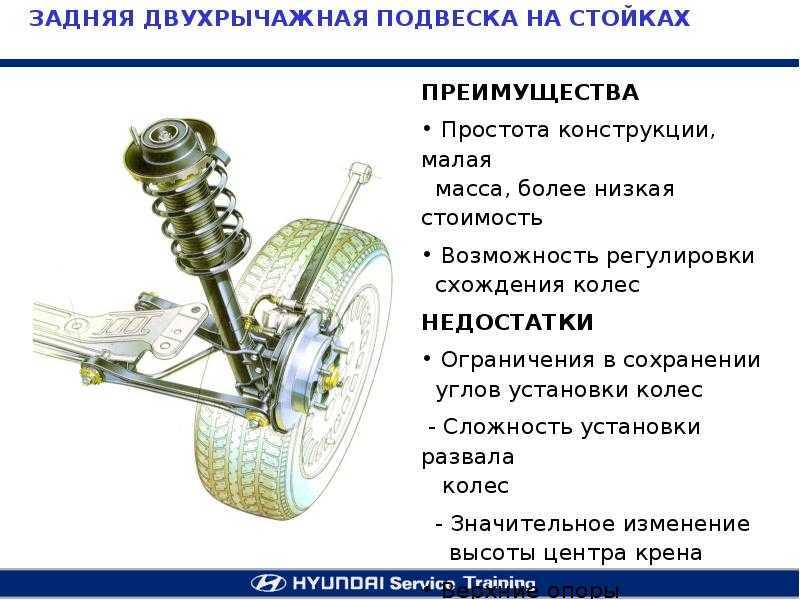

2. Независимая. Когда колеса расположенные на одной оси и не связаны между собой: перемещение одного не вызывает изменения положения другого. Для уменьшения поперечного раскачивания автомобиля в движении рычаги колес, принадлежащих одной оси, связывают между собой системой тяг, называемой стабилизатором поперечной устойчивости. Примером такой подвески может служить передняя подвеска большинства легковых автомобилей. На хороших дорогах такая подвеска отлично работает даже при высокой скорости движения. На бездорожье помехой может быть короткий ход рычагов. В этом виде подвески для крепления ступицы к несущему элементу используются, в зависимости от назначения автомобиля, до пяти рычагов. Среди преимуществ многорычажной подвески – более точная управляемость автомобиля, большая надежность системы и длительное время безотказной работы, а также стабильное поддержание пятна контакта протектора с покрытием дороги. Недостатками многорычажной подвески является более короткий, нежели у системы с одним рычагом, ход. Потому езда на автомобиле, оборудованном такой подвеской, менее комфортна и сопровождается большим шумом. Поэтому такой ходовой оснащаются чаще всего спортивные автомобили, передвигающиеся по ровным дорогам и имеющие повышенные требования к управляемости и сниженные к комфортабельности езды.
3. Полунезависимая. Два продольных рычага связанные между собой поперечной торсионной балкой. Например, задняя подвеска ВАЗ 2108 и следующих за ним моделей. Отличается простотой, надежностью, хорошей управляемостью и большой поперечной жесткостью. Минусы ее немногочисленны — невозможность установки в передней части автомобиля и сварное соединение рычагов с поперечной балкой, которое на практике дает о себе знать крайне редко. Принцип ее действия можно понять, если представить что балка играет роль стабилизатора поперечной устойчивости между двумя продольными рычагами.

Преимущества торсиона в подвеске

Торсионы в независимой подвеске имеют по сравнению с другими элементами упругости такие плюсы:

• Большая плавность хода, достигающаяся благодаря лучшим характеристикам деформации. Это обеспечивает нелинейный рост жесткости, в зависимости от величины скручивания, то есть, в конце хода подвеска становится жестче, что смягчает ее удар в отбойник.
• Простота конструкции.
• Компактность.
• Возможность ремонта подвески без стяжек и другого специального инструмента.
• Доступность регулировки жесткости подвески и дорожного просвета.

Торсионная балка в ходовой части автомобиля применяется в полунезависимой задней подвеске, которая тоже имеет несколько достоинств:

• Так же проста, как и зависимая.
• Работает немногим хуже независимой подвески, причем не нуждается в стабилизаторе поперечной устойчивости.

Недостатки торсионов

К недостаткам задних торсионных балок импортных автомобилей можно отнести, пожалуй, только игольчатые подшипники в креплении их к несущим элементам которые время от времени выходят из строя, так как их трудно защитить от коррозии под днищем кузова. Приятно отметить, что задняя балка нашего ВАЗ 2108, прикрепленная к кузову через резинометаллические шарниры, лишена этого недостатка.
