Введение
Некоторые автомобилисты-самоучки успешно диагностируют силовые агрегаты не только своего автомобиля, но и близких друзей и родственников. Желающие увеличить багаж знаний и свои способности часто задумываются над тем, как это сделать, однако, даже не представляют с чего начать чип-тюнинг, не знают, что им для этого нужно и какие минимальные сбережения понадобятся для приобретения специального оборудования.
Гораздо проще освоить основы чип-тюнинга тому, кто имеет хотя бы минимальные познания в области ДВС, умеет работать с электрооборудованием, читать электросхемы, является активным пользователем компьютера, знает, как работать с электронными базами данных и различными диагностическими приборами. Проводящий диагностику и чип-тюнинг человек должен хорошо знать особенности устройства движка, разбираться в современных системах впрыска.
Чип-тюнинг — это хоть и несложная процедура, но все же требует некоторого опыта для качественного результата
В нижеприведённой статье рассмотрим базовые понятия, которые помогут каждому желающему автомобилисту разобраться с основами чип-тюнинга.
Возможные последствия самостоятельной прошивки
Самостоятельная чиповка — это не только способ сэкономить, но и возможность освоить для себя что-то новое, изучить устройство и работу своего автомобиля. Возможность лучше разбираться в возникающих проблемах машины. А если сильно понравится и всё получится, то можно стать профессиональным чип-тюнером, самому зарабатывать на этом деньги.
Однако в большинстве случаев чиповать свой автомобиль самостоятельно опытные специалисты не рекомендуют. Во-первых, много сэкономить не удастся, особенно если всё оборудование придётся покупать. Да и времени на изучение всего процесса у вас уйдёт немало. Во-вторых, есть риск выбора неправильной прошивки (особенно если берёте неофициальную версию, а ломаную из интернета), которая может негативно отобразиться на токсичности выхлопов, привести к снижению ресурса деталей или же, вообще, вывести из строя блок управления. А чтобы потом всё исправить, вам придётся обращаться к специалистам и платить за это деньги.
Общие сведения о двигателе ВАЗ 2114
Производитель ВАЗ выпустил три модели движка 2114. Это:
- Силовой агрегат с объем в полтора литра и 8-ю клапанами.
- Силовой агрегат с объемом в 1,6 литра с одинаковым количеством клапанов, что и у первого.
- И шестнадцати-клапанный движок с объемом 1,6 литра.
На дорогах чаще всего можно увидеть машину с мотором второй модификации. Однако от первой модели в мощности его отличают добавленные четыре лошадки. Это не так уж и много.
До капитального ремонта двигатель ВАЗ 2114 может отбегать 150 тысяч километров. И это при бережном к нему отношении, при замене фильтров и масла раз в год. Многие не дожидаются капитального ремонта и делают тюнинг раньше. Другие автолюбители делают тюнинг сразу после покупки.
Увеличение рабочего объема
Наиболее распространенным вариантом увеличения рабочего объема до 1600 куб. см является увеличение хода поршня до 74,8 мм (стандартный – 71 мм) путем замены коленчатого вала и поршней. Тут есть несколько вариантов
а) “Кованые” поршни распространенные размеры 82,0, 82,4, 82,5 84,0 мм различных классов. “Кованые” поршни бывают как обычной формы, так и Т-образные. Последние значительно легче по массе. б) Стандартные поршни, прошедшие специальную механическую доработку. в) Использование поршней 21213 с механической доработкой и заменой шатунов под “плавающий” поршневой палец.
Помимо самого распространенного коленчатого вала с ходом поршня 74,8 мм, существуют еще КВ с ходом поршня 75,6 (серийный от 1,6) 78, 79, 80 и даже 84 мм. При использовании этих коленчатых валов можно получить объемы от 1580 до 1862 куб. см, причем почти все конфигурации уместить можно и в блоке стандартной высоты. При этом, естественно, страдает “крутильность” двигателя из-за неоптимального R/S.
Сами коленчатые валы выпускаются в трех “весовых категориях” – легкие, средние и тяжелые, из разных заготовок – 2112, 11183 и пр.
В серийных автомобилях ВАЗ объемом 1,6 л. применяется коленвал 75,6, 1,5 л. – 71 мм.
Владельцы 16-кл. двигателей (для которых деньги не имеют значения, могут избежать этого геморроя и приобрести двигатель ВАЗ 21128 объемом 1,8 л. (100 л.с, 160 Нм) или объемом 2,0 литра и мощностью 118 л.с.
В двигателе 21128 масса кривошипно-шатунного механизма снижена на 190 гр., применен “высокий” блок (выше на 1,9 мм.), оригинальный коленчатый вал, шатуны длиной 129 мм., облегченные поршни. По заявлению изготовителей, данная модификация не загибает клапана при обрыве ремня ГРМ.
Для 8V на том же ОПП выпускается новый двигатель 21084 объемом 1,6 л. 21084 выпускается на ОПП только в карбюраторном варианте.
| Технические характеристики |
21203 |
21128 |
21084 |
| Диаметр цилиндра, мм | 82 | 82,5 | 82 |
| Ход поршня, мм | 94 | 74,8 | |
| Рабочий объем, см³ |
1980 |
1580 | |
| Степень сжатия | 10,6 | 10 | |
| Номинальная мощность, кВт/об.мин | 80/5400 | 60/5600 | |
| Номинальная крутящий момент Н*м при об/мин | 182/3200 | 160/? | 124/3600 |
| Количество цилиндров | 4 | 4 | 4 |
| Привод клапанов | Гидротолкатели | Гидротолкатели | |
| Сцепление/диаметр мм |
21203/215 |
||
| Длина шатуна, мм | — | 129 | |
| Октановое число бензина | Аи 95 | Аи 95 | Аи 91 |
| КПП | 21203, 2123 |
Облегченный маховик и кованые поршни
Облегченный маховик устанавливают на тюнингованные автомобили достаточно часто, так как он дает неплохой результат при комплексной доработке мотора. Суть заключается в том, что облегченный маховик легче (как бы это не звучало), поэтому он быстрее раскручивается и максимальные обороты достигаются быстрее. В итоге получается, что мощность двигателя вырастает, но максимум, что вы можете получить, это 4% с предыдущей.
Замена данной детали не сложная, поэтому внести эту доработку сможет каждый. Стоит такой маховик в среднем 2-4 тысячи рублей, в зависимости от автомобиля. Если вы не планируете сильно увеличивать необходимый нам показатель, то данный вид доработки вам подойдет вместе с фильтром нулевого сопротивления, чип-тюнингом, компрессией и остальными легкими доработками, которые вместе дадут неплохой результат для наслаждения от скоростных характеристик автомобиля.
Кованые поршни очень часто устанавливаются многие любители тюнинга, а также о них оставляют положительные отзывы автогонщики. Суть заключается в том, что кованый поршень легче ходит из-за меньшего веса, а также он выдержит более высокие температурные нагрузки, так как прочнее.

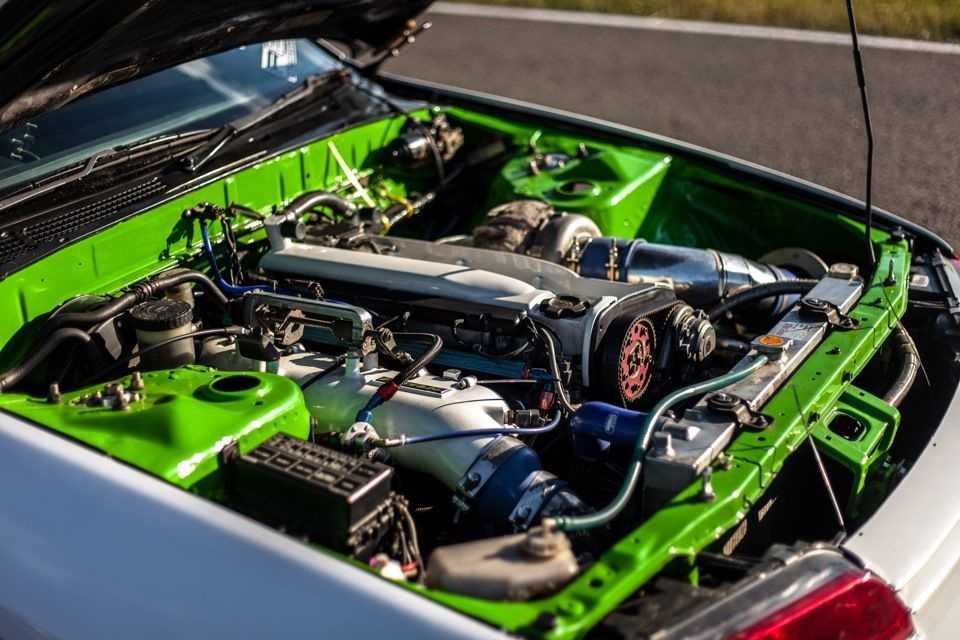

Тюнинг двигателя автомобиля
Определимся с понятием тюнинг. Это своего рода искусственное увеличение мощностей своего автомобиля различными способами. Как известно, с завода любая машина идёт с различными ограничителями, которые не дают мотору развивать полную мощность. Это делается для правильной и плавной выработки ресурса жизни любого мотора. Ведь если снять все ограничения, мотор будет работать просто на износ. Но если сила «железного друга» на первом месте, то следует произвести тюнинг двигателя. Такие автомобили по мощности намного обыгрывают своих братьев.

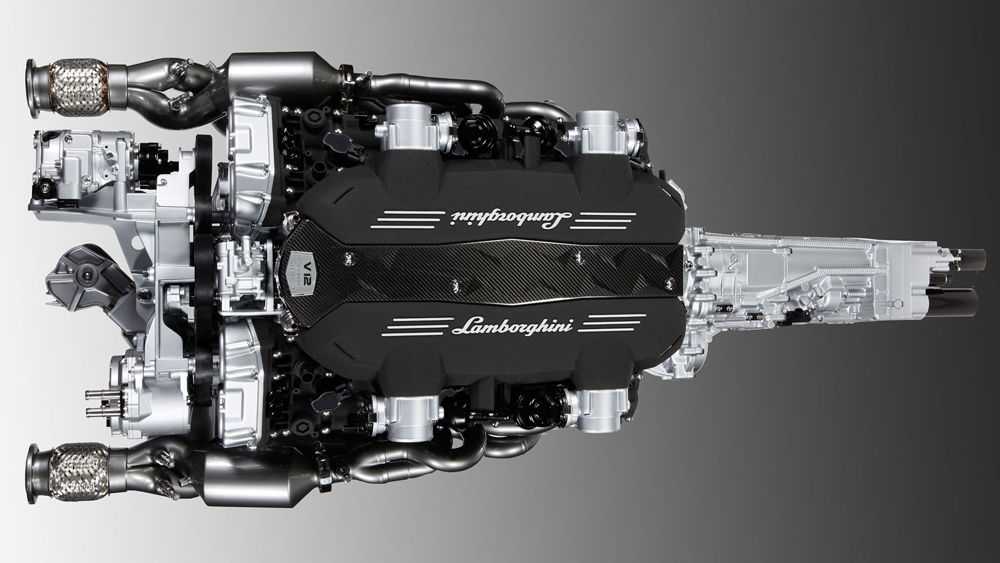

Двигатель – это сердце автомобиля. Каждый автолюбитель хотел бы иметь мощный и надежный мотор в своем авто
Способы увеличения мощности двигателя
На самом деле способов для достижения желаемой цели немало. Основными являются: увеличение объёма двигателя либо давления топливной системы. Здесь главное хорошо подумать, прежде чем выбрать способ моторного тюнинга.
Делаем объём двигателя больше
Существует три способа:
- Расточка цилиндров под более крупные поршни;
- Замена коленчатого вала с более большим радиусом работы кривошипного механизма;
- Полная модернизация (расточка и замена).
При таком решении этой проблемы необходима конструктивная доработка двигателя и всех систем автомобиля.
Увеличиваем давление топливной системы
Здесь всё очень просто, нужно добиться увеличения горючей смеси (топливо и воздух) в цилиндрах. Обычно для этого используют нагнетательный метод с помощью различных компрессоров или турбины. Возможно, придётся дорабатывать последствия установки одного из этих агрегатов.
Эффективность компрессора и турбины
На автомобиле можно провести тюнинг турбины либо компрессора, в зависимости от желания хозяина. Дело в том, что в принципе они созданы для одного и того же, создавать давление воздуха. Есть и различия. Турбонаддув, конечно, может экономить топливо, но гораздо дороже компрессора. Турбина встраивается в систему двигателя, тогда как компрессор является отдельной механической частью.
Различие двигателей и их тюнинг
Разница состоит в подаче воздуха в топливную систему. Существуют атмосферные и оснащённые специальными наддувными насосами. Соответственно тюнинг атмосферного двигателя более трудоёмкий и требует установки дополнительного оборудования. Поэтому для атмосферных моторов целесообразно произвести турботюнинг, чтобы автоматизировать процесс дозирования воздуха в топливо.
Во-первых, самым лучшим двигателем для тюнинга можно назвать тот, который не жалко будет перебирать с заменой целых частей. Во-вторых, желательно с наличием турбин. А в-третьих, это всегда денежный вопрос. Наличие финансовых возможностей решает весь процесс.
https://youtube.com/watch?v=_4ozjkC5faY
Двухтактный двигатель
У этого вида двигателей чаще всего проблема проявляется в несоответствии деталей. Дело в том, что в производстве много литья, а формы для них очень часто меняются. Поэтому при сборке могут появляться проблемы подобного вида, в основном у цилиндра с картером. Тюнинг двухтактного двигателя проводят путём ручной подгонки всех каналов. В результате увеличение мощности и экономия топлива.
Виды тюнинга
- Электронный тюнинг
Обычно подходит для новых, современных автомобилей. Здесь происходит перенастройка так называемого бортового компьютера (перепрошивка системы). После этого изменятся все настройки системы обслуживания двигателя, а именно: система распределения топлива, частота вращения вала, температурный режим системы охлаждения, заводские настройки.
- Механический или окончательный
Изменение механических частей машины (расточка цилиндров или замена коленвала). Поэтому его иногда так называют «окончательный», потому что вернуть всё в первоначальное состояние будет практически невозможно. Кстати, этот способ более дорогой и трудоёмкий.
- Особая сборка
Существует такой метод сборки двигателя, при котором выдерживаются все размеры и зазоры. Практически заводская сборка, но без ограничений по мощности. В этом случае обязательным условием является использование масла высшей категории.
Плюсы и минусы тюнинга
Конечно, хочется из своего «железного коня» выжать по полной. Ведь ездить на мощном автомобиле куда приятнее. При незначительном увеличении расхода топлива сила автомобиля заметно увеличивается. Как и везде тут тоже есть свои минусы:
- установка дополнительного оборудования по очистке системы выхлопа;
- уменьшение срока службы самого мотора.
Конечно, минусы незначительные, но о них не стоит забывать.
Замена коленчатого вала
Верхняя и нижняя мертвые точки поршня определяют рабочий объем цилиндра. Если заменить штатный коленвал на другой, с большим ходом поршня — получим увеличение объема. Коленвал, для двигателей ВАЗ семейства 21083, бывает с ходом поршня:
- 60,6;
- 71;
- 74,8;
- 75,6;
- 78;
- 80;
- 84.
Стандартный ход поршня на двигателе ВАЗ 21083 составляет 71 мм. Самый распространенный способ увеличить рабочий объем до 1600 см3 — это установка коленвала с ходом 74,8 либо 75,6. Увеличивая ход поршня, так же необходимо заменить, либо существенно доработать имеющиеся. Здесь тоже существует несколько способов решения проблемы.
Можно установить поршни со смещенным отверстием под палец, либо же использовать более короткие шатуны. Наиболее распространены варианты с установкой специальных кованых поршней под выбранный коленвал, либо снятие излишков металла с имеющихся цилиндров. Из минусов можно отметить быстрый износ шатунно-поршневой группы. Происходит это в силу того, что из-за увеличения хода поршней меняются углы работы шатуна, а значит, возрастает боковое давление на стенки цилиндра.
Еще стоит добавить, что на больших оборотах, штатные впускная и выпускная системы, не смогут справляться в полной мере. Наполнение цилиндров станет затруднительным, что неизбежно повлечет за собой потерю мощности. Данный недостаток с легкостью можно отнести и к следующему способу увеличения рабочего объема двигателя.
Устанавливаем виртуальную ХР
- Для этого нужно скачать программу Virtual PC и установить её.
- Потом придется скачать ISO образ Windows XP
- Далее следует установка и обязательная настройка виртуальной XP
(Понятнее будет с картинками).
Для начала следует запустить Virtual PC
>
После нажатия финиш настройка виртуальной ОС будет завершена.
В окне виртуальной «системы», после ее запуска, появится окно биоса, на его верхней панеле нужно нажать CD-Capture ISO Image, и, при этом, указать образ со своей Windows XP. Потом начнется установка. После установки загружаем виртуальную ось. Нажимаем на верхней панели Action-Install or Update Virtual Machine Addons.

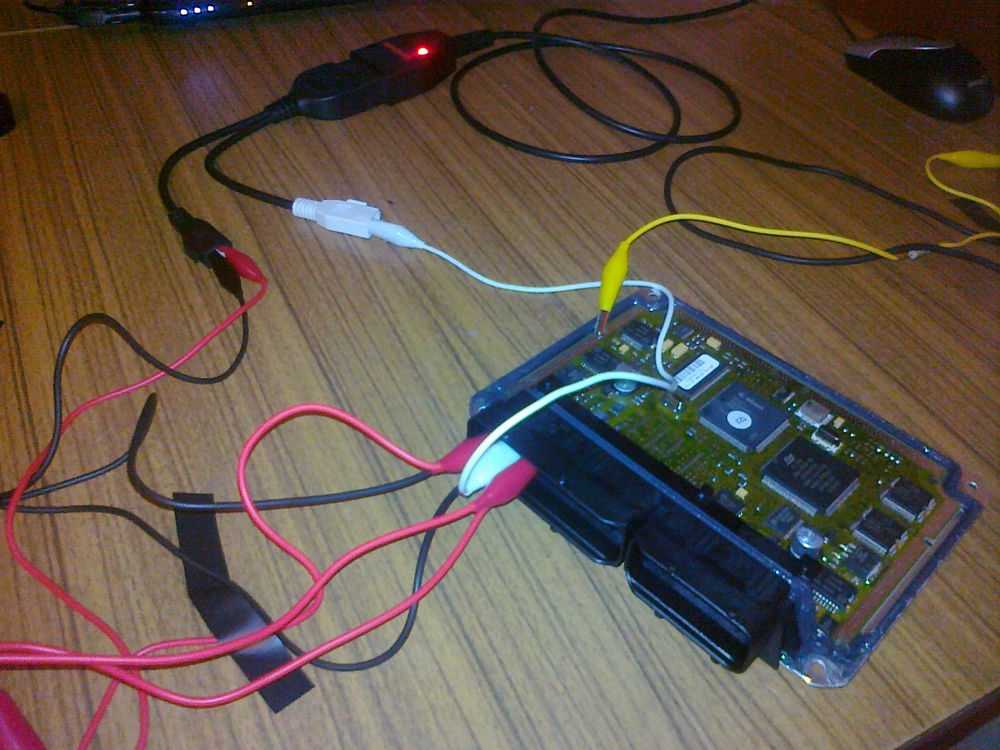

Дале нужно снова установить, перезагрузить и закрыть виртуальную машину. К компьютеру подключаем K-Line адаптер и сразу устанавливаем драйвера. После этого переходим в Диспетчер Устройств, который размещен в панели управления.

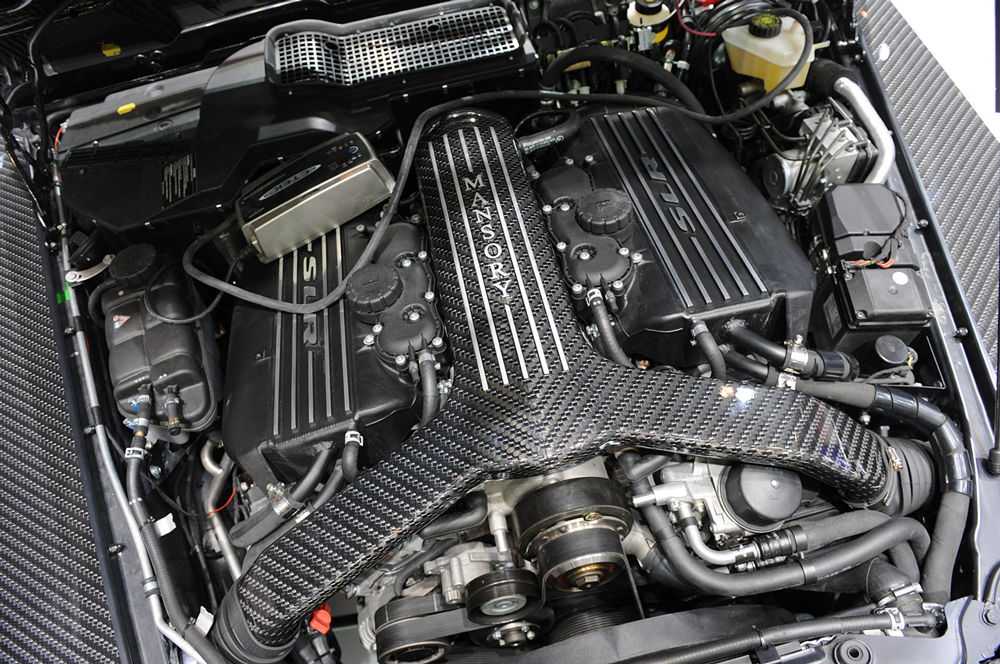

Тюнинг двигателя
Тюнинг двигателя – наиболее серьезный и ответственный этап в тюнинге автомобиля. Серийные автомобиля оснащаются серийными двигателями, имеющими усредненные характеристики, максимально подогнанные под некоего среднестатистического потребителя. Если вы хотите изменить характер своего автомобиля, увеличить его мощность и улучшить динамику – без серьезного тюнинга моторного агрегата вам не обойтись. Существует несколько принципиальных методов доработки двигателя.
Увеличение рабочего объема.
Это один из самых простых и удобных способов. Увеличение рабочего объема позволяет увеличить крутящий момент двигателя, при этом водителю не приходится изменять стиль вождения.
Увеличить объем двигателя можно двумя способами: непосредственной расточкой цилиндров и увеличением хода поршня.
Для увеличения хода поршня используется установка нового коленвала с большим эксцентриситетом, а также подбор подходящих поршней и шатунов. Последние подбирают по массе и, как правило, устанавливают их облегченные варианты. Поршень – ключевая деталь в любом двигателе, поэтому заменой поршневой группы можно также успешно повысить мощность двигателя и его КПД.Также устанавливается новый более легкий маховик. Все это снижает нагрузку на коленчатый вал, сцепление и в итоге улучшает разгонную динамику автомобиля.
Расточка цилиндров – чуть более простой способ. Он основан на том, что двигатели (как правило) имеют достаточный запас толщины стенки цилиндров. Поэтому на практике цилиндры можно расточить, увеличив их объем за счет уменьшения толщины стенок. Увеличение объема цилиндров сразу же увеличивает мощность двигателя, ведь расточенные цилиндры начинают сжигать больше топлива за единицу времени.
Увеличение степени сжатия.
Степень сжатия – это соотношение объема цилиндра к объему камеры сгорания. Увеличение степени сжатия позволяет повысить КПД двигателя и его мощность, а также снизить расход топлива. Достигается это путем установки новой более тонкой прокладки ГБЦ или путем шлифовки плоскости головки блока цилиндров. Увеличение степени сжатия целесообразно проводить вместе с другими доработками двигателя. Эксплуатация двигателя с повышенной степенью сжатия потребует использования качественных моторных масел и топлива.
Стоит отметить, что чрезмерное повышение степени сжатия двигателя может привести к его перегреву и даже к прогоранию поршней. Оптимальным считается увеличение степени сжатия до 9,8 – 10.
Чип-тюнинг.
Один из самых современных методов. Отличается относительной простотой и эффективностью. Суть чип-тюнинга заключается в перенастройке блока управления двигателем, за счет чего удается повысить его мощность.
При этом стандартная «прошивка» (программное обеспечение) блока управления двигателем заменяется на спортивную, разработанную под конкретный двигатель. Для начала, с блока управления двигателем вашего автомобиля считывается контролирующая программа. Затем эта программа редактируется с учетом характеристик и скрытых резервов конкретной модели двигателя. Работу с контролирующими программами блока управления проводят специальные инженерные компании, обладающие необходимым программным обеспечением и специализирующиеся именно на доводке двигателей. Перенастроенная контролирующая программа записывается в блок управления двигателем вашего авто и на этом чип-тюнинг завершается.
Как правило, вам не приходится ждать обработки и перенастройки контролирующей программы, потому как обычно у компании, занимающейся тюнингом, уже есть в наличии готовое программное обеспечение специально для вашей модели двигателя.
Преимущества такого вида тюнинга – простота и доступность. Помимо увеличения мощности и улучшения динамики, происходит также некоторое снижение расхода топлива. Недостатки – отрицательное влияние на экологичность автомобиля (после чип-тюнинга могут существенно возрасти токсичные выбросы в атмосферу).

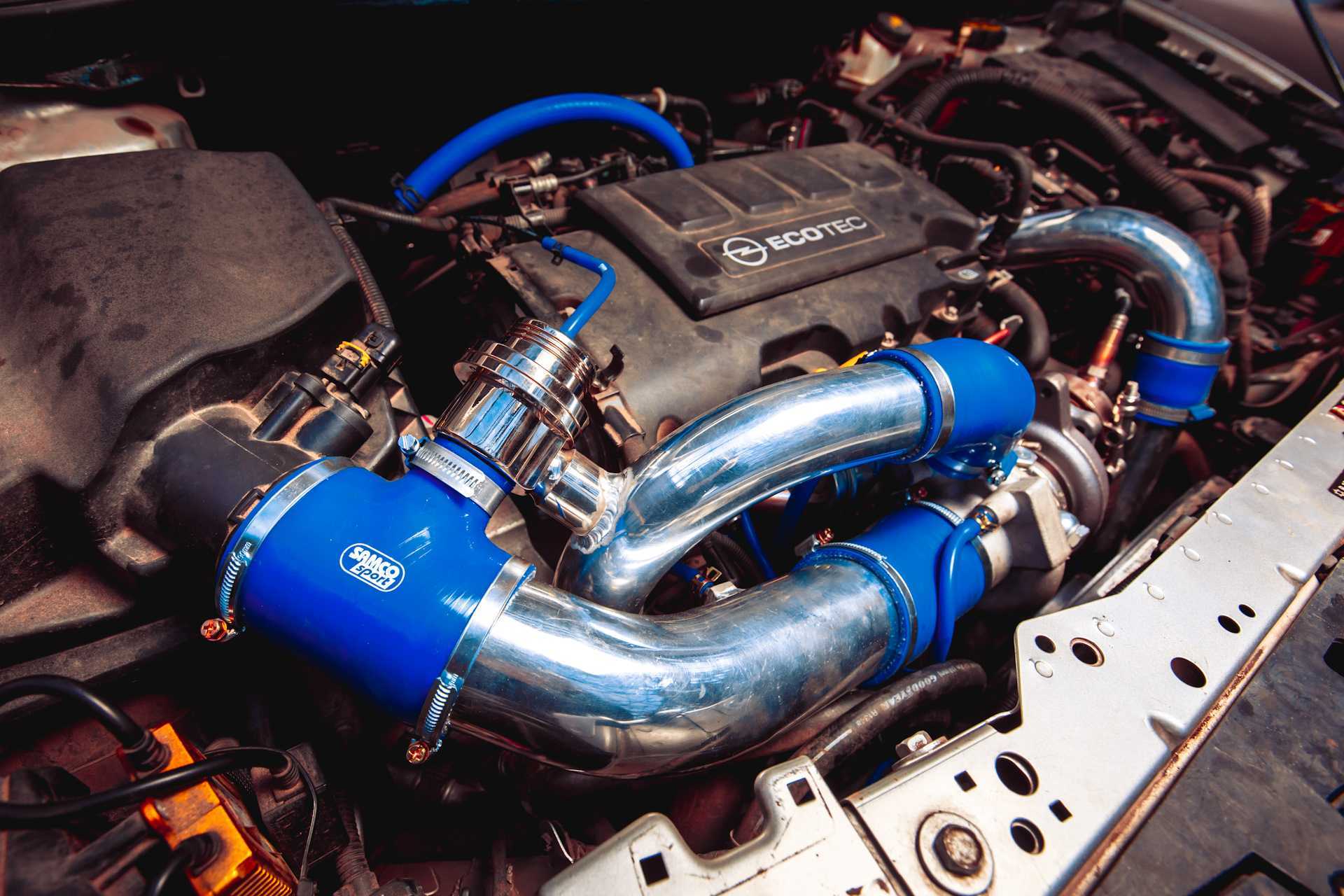

Использование турбонаддува.

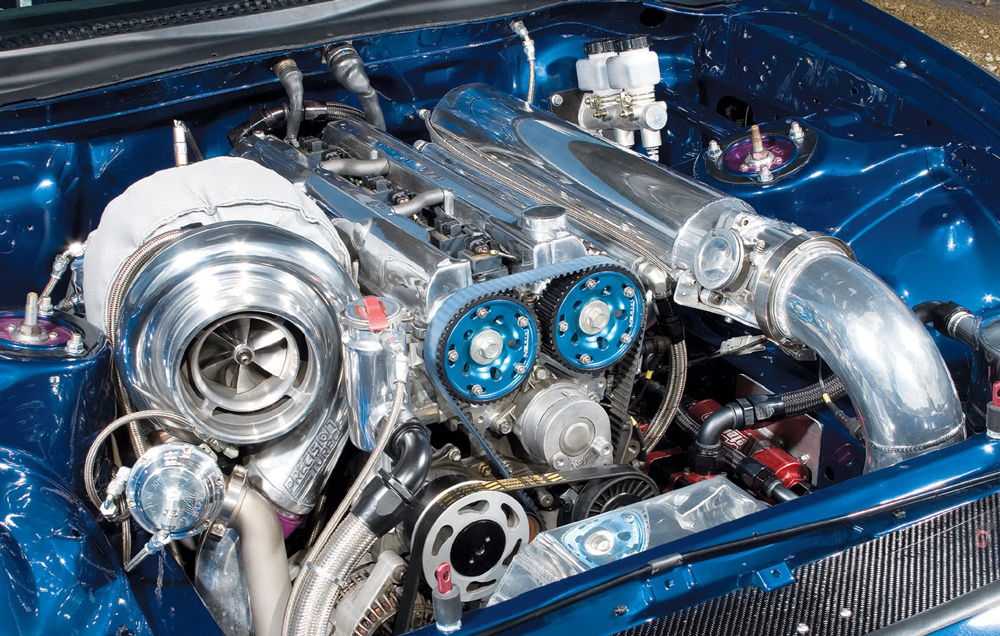

Установка турбонагнетателя является одним из самых популярных видов тюнинга. Что такое турбонаддув и в чем смысл его использования?
Тюнинг выпуска
Когда у двигателя растет мощность и число лошадиных сил, увеличивается и выброс выхлопных газов. Штатные выпускные системы могут не справиться с возросшими обязанностями, и в системе выпуска возникнет избыточное сопротивление. Это, в свою очередь, спровоцирует различные проблемы двигателя, например, ухудшится наполнение цилиндров: отработанные газы не успевают выйти в атмосферу.
Сопротивление зависит от диаметра и длины выхлопного коллектора: чем больше первый и меньше последняя, тем ниже сопротивление и эффективнее работа выхлопа. Так, для полуторалитрового двигателя, допускающего работу на оборотах более 8 тысяч, оптимальный диаметр трубы – 50 миллиметров, при длине в 3.5 метра.
Иногда для снятия большей мощности с двигателя, особенно на гоночных авто, ставят прямоточный выхлоп, который создает минимальное сопротивление отработанным газам. Минус такого решения – повышенная шумность на низких частотах, поскольку таковые не поглощаются глушителем.
Общая инструкция по проведению чип тюнинга
Перед тем, как приступить к выполнению чип тюнинга своими руками, необходимо учесть следующее:
зачем вам это нужно;
хорошо подготовиться в «теории»;
иметь под рукой матчасть (купить или изготовить К-лайн адаптер), обязательно присутствие проверенного «компа», а также нужно иметь все остальное для замены ПО;
важно: найти и скачать софт, который будет использоваться на вашем компьютере;
обязательно найти прошивки для ЭБУ (электронного блока управления).
Чаще всего необходимость в прошивке возникает в том случае, если нужно исправить присутствующие баги заводского ПО (программного обеспечения), а также, если есть желания прибавить динамики машине и сэкономить топливо. Это необходимо и при использовании как топлива наравне с бензином сжиженного газа. Некоторые умельцы проводят чип тюнинг для изучения устройства и работы системы управления двигателями.
Подготовку проводить лучше постепенно. Не нужно стараться сразу все охватить
Очень важно понимать, как работать с электроникой и электрикой, уметь пользоваться компьтером на уровне установки драйверов и программ. Во всем остальном сможет помочь «умный» друг — поисковик, а также умелые руки и серое вещество в голове
Необходимо ознакомится с разновидностями ЭБУ и их маркировкой, для какого мотора нужна какая прошивка. Попробуйте разобраться по поводу вопроса об иммобилайзере. Когда вы все поймете (или у вас возникнет такое ощущение), следует не стесняясь попробовать обсудить с мастером на сервисе виртуальную тему «как заменить прошивку авто, а также как отключить (деактивацию) иммо». Расспрашивать мастера слишком долго не рекомендую, поскольку вы заберете у занятого человека драгоценное время и, скорее всего, новые вопросы потекут сами по себе. А вот ответы на них лучше постараться найти самому. Это будет очень полезно.
Если ваши руки иначе как умелыми не назвать, то теперь можно перейти к сборке адаптера. Самый обычный и простой, который подойдет для железного СОМ-порта, работает на базе К1533ЛН1, МАХ232 и КТ3102 (схемы адаптеров представлены на фото ниже). Обойдется он вам не дорого, близко сотни вся комплектация. Брать можно на радио-базаре. Однако здесь присутствует маленькая проблемка — не все «системники» оснащены стандартным СОМ портом, и иногда даже те, у которых он есть — могут не работать. Часто случается, что компорт работает нормально, программы, к примеру, ПОБЕДИТ (спутниковые ОПЕНЫ) работают, но специальные программы-прошивальщики просто не идут. Изменения настроек и возня с драйверами могут ничего не дать, как и установка новых операционок. В такой ситуации может подойти вариант с чужим компом, на котором, «как ни странно», все вдруг, волшебным образом, начинает работать. В этом случае поможет уже использованный дата-кабель от мобильного телефона на основе микросхемы PL 2303 и плюс одна мс L9637D. Данная схема на все сто процентов работает (Январь 7.2), но необходимо реестр драйверов дополнить одной строкой с параметрами под нестандартные скорости электронного блока управления. В итоге, получится USB-K-Line адаптер. Добавьте еще два транзистора и несколько деталей, и получите еще и L-линию.
Доступные способы прибавки
Суть перечисленных ниже вариантов – правильная реализация мощности штатной силовой установки без вмешательства в конструкцию и повышенных финансовых затрат. Одно условие: меры необходимо применять в комплексе, результатов какого-либо одиночного решения вы попросту не заметите.
Как своими руками можно повысить разгонную динамику и улучшить поведение автомобиля на дороге:
- уменьшить полную массу транспортного средства;
- оптимизировать систему зажигания;
- поддерживать нормальное давление в шинах;
- установить вместо заводского глушителя прямоточный элемент;
- поставить воздушный фильтр нулевого сопротивления;
- сменить каталитический нейтрализатор на пламегаситель.
Предлагается разобрать каждый вариант подробнее. Бочонок катализатора действительно создает на выходе отработанных газов высокое сопротивление и его замена пламегасителем позволит добавить порядка 5% мощности. Операция по замене обойдется недорого, сама деталь относительно дешевая. Минус – загрязнение окружающей среды угарным газом и окисью азота.
Подробней о данной операции читайте здесь.
Давление в шинах и снижение веса авто
Поддерживая рекомендуемое производителем давление в баллонах, заметно увеличить мощность авто не удастся. Но если принимать другие меры и одновременно ездить на полупустых скатах, то общий результат все равно выйдет нулевым. Выдерживать нормальное давление – первый шаг к улучшению условий эксплуатации автомобиля.
Как снизить вес машины ради прибавки мощности:
- освободить салон и багажник от лишних вещей – тяжелого комплекта ключей, запасной аккумуляторной батареи, колбы с водой и так далее;
- сменить штампованные колесные диски на легкосплавные;
- поставить более легкие версии крышки капота и багажника, сделанные из карбонового волокна;
- штатные кресла поменять на облегченные.
Освобождение машины от лишних предметов позволит «сбросить» 50–100 кг массы совершенно бесплатно и добавить второй маленький плюс к динамике машины. Более эффективные варианты с заменой деталей уже влетят в копеечку – литые диски, кресла и карбоновые элементы кузова стоят недешево. С другой стороны, снизится расход горючего, внешний вид автомобиля изменится к лучшему.
Зажигание и установка прямотоков
Как и в случае с колесным давлением, увеличить мощность двигателя за счет системы зажигания не получится – в современных авто искрообразование организовано оптимально. Исключение – старые модели ВАЗ и им подобные, оборудованные трамблером с механическим прерывателем. Для улучшения ездовых качеств эти автомобили остро нуждаются в установке электронной системы зажигания.
Статья в тему: Прокат легковых авто в России
Для легковых машин, оснащенных инжектором, следует подобрать надежные высоковольтные провода и свечи с подходящим калильным числом
Проблемы с указанными деталями всегда приводили к росту расхода топлива и ухудшению динамики, поэтому зажиганию стоит уделить некоторое внимание
Одновременная установка прямоточного выхлопного тракта и воздушного фильтра – «нулевика» даст прирост порядка 15 л. с. Цена вопроса относительно невелика, но возникнет побочный эффект – звук работы двигателя усилится.
Если принять все перечисленные меры в комплексе, вы явно ощутите повышение мощности и уменьшение затрат на топливо. В цифрах прибавка составит от 5 до 10% в зависимости от модели и первоначального технического состояния автомобиля.
