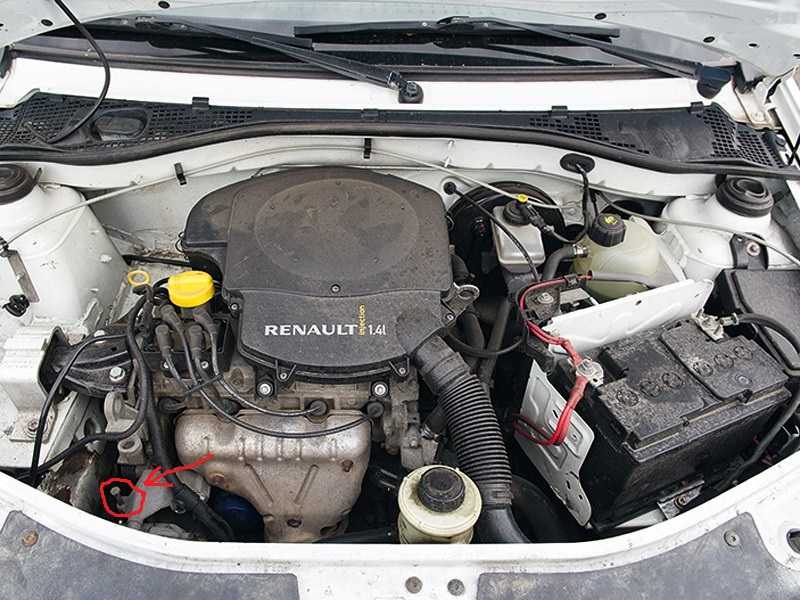

K7j 1.4 8v 75 л.с

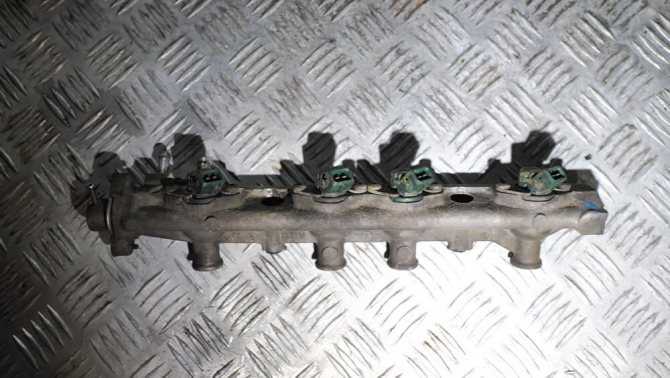

Топливная рампа

На топливной рампе находится регулятор давления топлива с обратным клапаном. Задача регулятора состоит в том, чтобы поддерживать в рампе давление топлива, соответствующее нагрузке на двигатель. На холостом ходу в рампе давление должно быть порядка 2,5 бар (минимум 2,3 бара). Если давление меньше, то нужно проверять регулятор или обратный клапан. Обратный клапан не должен сливать топливо, пока давление в рампе не подскочит до 3 бар.

Из-за недостаточного давления топлива в рампе двигатель плохо тянет под нагрузкой.

А вот если регулятор поддерживает более высокое давление топлива в рампе, из-за чего увеличивается дозировка впрыскиваемого топлива, то увеличивается расход топлива, выхлопные газы пахнут бензином.

Что означают модификации (700, 710)

За время 10-летнего производства двигатель дважды подвергался усовершенствованию. Основой модификаций 700 и 710 служит базовая модель ДВС K7J. Изменения коснулись лишь механической части: крепления двигателя к кузову, формы масляного картера и выпускного коллектора в зависимости от модели автомобиля, для которой данная модификация мотора предназначалась.

Код двигателя	Мощность	Выпускался	Устанавливался
K7J 700	55 кВт (75 л.с.)	1997-2001	Renault Clio, Kangoo
K7J 710	55 кВт (75 л.с.) при 5500 об/мин	2004-2010 2008-2010	Renault Logan Renault Sandero

Технические характеристики идентичны характеристикам базовой модели.

Технические характеристики двигателей Рено Сандеро

Модель двигателя	Объем	Диаметр цилиндра	Ход поршня	Объем в см3	Мощность	Топливо
K7M рядный 4- цилиндровый	1,6 л.	79,5 мм	80,5 мм	1598	82 л.с.	Бензин АИ95/АИ92 Газ/бензин
K4M рядный 4- цилиндровый	1,6 л.	79.5 мм	80.5 мм	1598	102 л.с.	Бензин АИ95/АИ92
H4M рядный 4- цилиндровый	1,6 л.	78-83.6 мм	75.6-83.6 мм	1598	113 л.с.	Бензин АИ95/АИ92
D4F рядный 4- цилиндровый	1,1 л.	69-79.5 мм	76.8-79.5 мм	1149	75, л.с.	Бензин АИ95 Газ/бензин
K7J рядный 4- цилиндровый	1,4 л.	79.5 мм	70 мм	1390	75 л.с.	Бензин АИ 92/АИ 95 Газ/бензин

Двигатель K7J

Эти двигатели стали продолжением линейки ExJ (семейство “K-series”), выпускаемой компанией Renault еще в 80-х годах. Мотор получил комбинированную систему смазки. Небольшие силовые показатели при высоком расходе обязаны:

Отсутствию гидрокомпенсаторов и фазорегуляторов.
Старому цепному приводу масляного насоса и коромыслу ГРМ еще с 60-х.

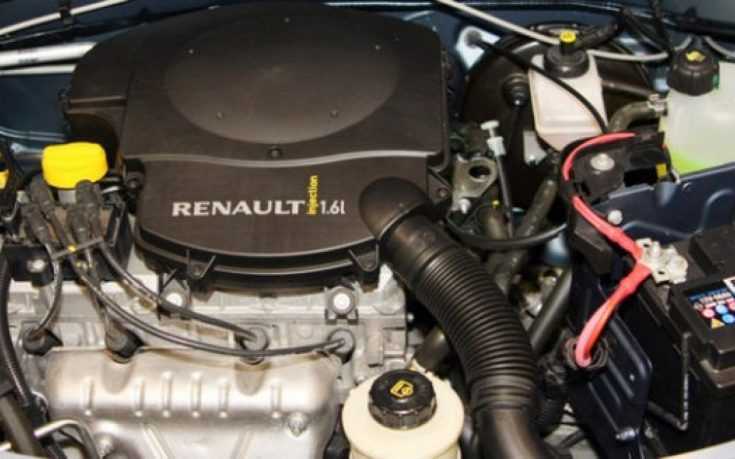

K7M

Это одна из модификаций предыдущей модели, получившая:

увеличенный маховик;
увеличенный картер;
повышенный ход поршней;
увеличенное сцепление.

Двигатель собирался в Бухаресте. С 2009 года его производство перенесли в Россию на завод АвтоВАЗ. На Сандеро установлена стандартная модификации этого агрегата. Его реальный ресурс составляет 500 000 км.

Среди минусов стоит отметить плохую шумо- и виброизоляцию. а также постоянные течи антифриза и масла. Масляные потеки возникают из-за непроработанного переднего сальника и конструкции теплообменника. Антифриз вытекает через трещины в корпусе термостата, возникающие из-за резких перепадов температур.

В моделях, выпущенных до 2012 года, возникала проблема с растрескиванием катушки зажигания спустя 90 000-100 000 км пробега. Двигатель начинал троить и глох. В 2012 году катушка получила улучшенный корпус, и проблема исчезла.

Ремни ГРМ выходят из строя по причине слета ролика натяжителя или заклинивания помпы. При разрыве ремня, поршни выгибают клапана.

Так как в модели отсутствуют гидрокомпенсаторы, зазоры между клапанами придется настраивать вручную.

K4M

Последний и самый лучший представитель линейки “K-Series”. Он оснащался распределенным впрыском топлива (MPI) и 16 клапанами. Блок цилиндров изготовлен из чугуна. Из инноваций того времени двигатель получил:

гидрокомпенсатор;
новую головку блока цилиндров;
специальную катушку зажигания.

На Рено Сандеро устанавливалась модификация без фазорегулятора.

Ремень ГРМ рекомендован к замене каждые 60 000 км пробега. Сам двигатель способен “прожить” до 500 000 км. У него нет завышенных требований к топливу. Агрегат не нуждается в регулировке зазора клапанов. Запчасти для K4M очень легко найти.

Среди минусов стоит отметить постоянные подтекания антифриза и масла. Виновниками течи масла стали: недоработанный масляный отделитель и сальник коленчатого вала, а также не очень качественная прокладка ГБЦ и недостаточно герметичная клапанная крышка. Антифриз просачивается через трещины в термостате.

При обрыве ремня ГРМ гнутся клапаны. Ремень обрывается из-за срыва ролика натяжителя или заклинивания помпы.

H4M

Это один из вариантов известного мотора Ниссан HR16DE с алюминиевым 4-цилиндровым блоком и 16-клапанной головкой без гидрокомпенсаторов. С 2015 года двигатель начали собирать на АвтоВАЗе под ныне известным названием H4M.

С каким двигателем лучше выбрать Renault Megane

Выбирая поддержанный автомобиль рекомендуется обратить внимание на Renault Megane с двигателем K7M. Мотор обладает огромным ресурсом, поэтому многие ДВС не требуют капитального ремонта даже при пробеге в 500-700 тыс

км. Двигатель может похвалиться простой конструкцией, что снижает количество элементов способных сломаться

При этом автовладельцу важно учитывать прожорливость K7M, проявляющуюся несмотря на относительно малую мощность мотора

Силовой агрегат K7M

Еще одним хорошим вариантом будет Renault Megane с двигателем F3R. Мотор может похвалиться дешевым ремонтом. Все запчасти доступны, а устранить неполадку можно в практически любом автосервисе. Силовой агрегат массу модификаций. Все они немного отличаются расположением навесного оборудования, но имеют взаимозаменяемые детали.

Двигатель F3R

При желании обладать автомобилем с бесступенчатой трансмиссией рекомендуется делать выбор в сторону Renault Megane с силовой установкой M4R под капотом. Мотор может похвалиться низким внутренним сопротивлением. Все поверхности трения имеют специальную обработку, что снижает потери. Мотор обладает высоким ресурсом и не доставляет серьезных проблем автовладельцу до пробега в 400-600 тыс. км.

Силовая установка M4R

При желании обладать автомобилем поновее рекомендуется делать выбор в сторону машины с H4M. Данный мотор с 2015 года собирается в России на мощностях заводов АвтоВАЗ. Двигатель не имеет проблем с поиском запчастей. Надежность мотора находится на достаточно высоком уровне.

Подкапотное пространство с двигателем H4M

При желании обладать Renault Megane с дизельным мотором рекомендуется выбирать авто с силовой установкой K9K. Двигатель характеризуется оптимальным соотношением динамических показателей и расхода горючего. Мотор прекрасно показывает себя в городской эксплуатации. Посторонний шум и вибрация у ДВС наблюдается крайне редко.

Дизельная силовая установка K9K

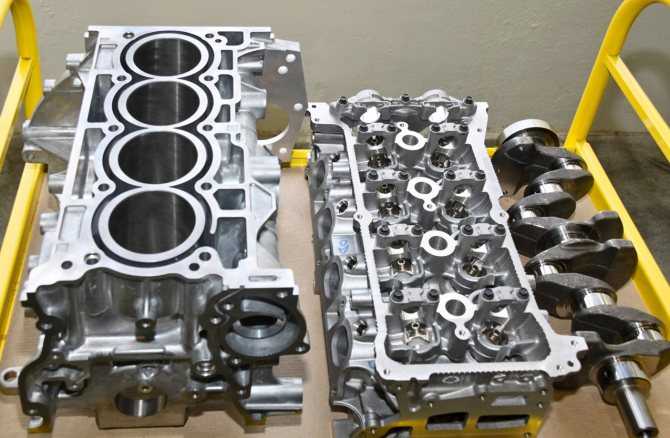

Устройство

Двигатель Рено Аркана 1.3 был разработан совместными усилиями компаний Renault и Daimler.

При этом его верхняя часть создавалась в Daimler. Она отличается наличием цепи ГРМ, 2-мя фазовращателями, а также роликовыми толкателями клапанов. Использован комплекс питания с непосредственным впрыском горючего. Давление составляет 250 бар. Также в конструкции предусмотрен турбокомпрессор с перепускным клапаном, управляемым электроникой.

Нижняя часть поступила от Renault. Блок цилиндров выполнен из алюминия, но гильзы в нем отсутствуют. Вместо них – плазменное напыление стали в цилиндрах, нанесенное по технологии Bore Spray Coating, которая ранее уже использовалась в моторах Nissan GT-R. Это улучшает отвод тепла и снижает трение. Масляный насос обладает переменной производительностью.

Кроме того, инженеры тщательно проработали конфигурацию камеры сгорания, чтобы оптимизировать рабочий цикл.

В результате двигатель Рено Аркана 1.3 не только обладает отменными характеристиками, но также легче, ниже и на 21% экономичнее, сравнительно с 2.0 F4R, который ставится на Каптур.

Особенности и проблемы моторов 1.5 dCi с топливной системой Siemens

Модернизация двигателя 1.5 dCi K9K для Renault была проведена в 2005 году. Основные изменения затронули такие узлы, как головка блока цилиндров, поршневая группа, коленвал. Мощность мотора возросла со 106 до 110 лошадиных сил. Подача топлива в форсунки осуществляется за счет работы системы Common Rail марки Siemens.

Двигатели данного типа поставлялись с индексами 732, 764, 780, 804, 832, 836. Автомобили Renault, оснащенные силовыми агрегатами с топливной системой Siemens работают в связке с шестиступенчатой автоматической трансмиссией. Предыдущее поколение моторов устанавливалось на транспортных средствах с 5-ступенчатой КПП механического типа. Визуально конструкция силовых агрегатов двух поколений также отличается. У моторов с системой подачи горючего марки Delphi топливопроводы выводятся вверх, в моделях с системой Siemens топливопроводы выходят с боков.

Более современная система подачи топлива превосходит начальную модель по надежности и производительности. Откровенно слабых мест оборудование Siemens не имеет. Проблемы могут быть вызваны длительной эксплуатацией автомобиля, износом комплектующих. В большинстве случаев из строя выходит подкачивающий насос, являющийся частью ТНВД. В результате топливная смесь поступает в систему в недостаточном количестве. ТНВД и силовой агрегат работают с отклонениями от штатных показателей. Производительность мотора существенно снижается.

В состав оборудования Siemens, а также более поздних модификаций Continental входя форсунки пьезоэлектрического типа. Срок эксплуатации комплектующих составляет порядка 200 тысяч километров пробега. При своевременном техническом обслуживании автомобиля и использовании качественного топлива форсунки служат значительно дольше. Данные комплектующие неремонтопригодные. При этом стоимость форсунок является доступной, новые запчасти стоят от 400 до 700 рублей за единицу, бывшие в употреблении продаются в 2 раза дешевле.

Конструктивные особенности

С точки зрения конструкции устройство двигателя К4М простое: основной элемент чугунный блок с четырьмя цилиндрами рядной компоновки и алюминиевая ГБЦ на 16 клапанов. Привод ГРМ – ременной, распредвалы выполнены по облегченной схеме, поршни двигателя укреплены вставками из высокопрочной стали в области компрессионных колец.

Внешний вид двигателя:

Как уже упоминалось, гидрокомпенсаторы делают мотор менее шумным. Кроме того, их наличие избавляет автовладельца от необходимости проведения процедуры коррекции тепловых зазоров клапанов. В новые модели двигателя добавили фазорегулятор на впуске, что добавило около 15 лошадиных сил: форсированная версия RS, снабженная тюнингованными системами впуска-выпуска и спортивным распредвалом, выдает до 135 сил.

Зажигание и впрыск, как и в большинстве современных двигателей, управляются электронным блоком. Система охлаждения двигателя – жидкостная, с принудительной циркуляцией, рабочим телом системы служит антифриз. Смазочная система сделана по принципу комбинированной: масло к точкам трения подается и разбрызгиванием, и под давлением.

Распределительные валы, в количестве двух штук, вращаются от зубчатого ремня ГРМ. Вращаясь, они передают крутящий момент на клапана выпуска и впуска

Это достаточно надежная конструкция, важное преимущество которой – простота устройства. Но эта простота таит в себе и серьезную опасность для двигателя: если ремень механизма газораспределения поврежден или порван, клапана, скорее всего, загнутся под ударами поршней

Клапана двигателя К4М имеют разную длину и размеры тарелок: впускные больше выпускных. Шатуны двигателя – кованые, выполнены из стали.

Цилиндры и клапана двигателя:

Устройство двигателя Renault Duster 2.0 л.

Двигатель Дастер F4R объемом 2 литра бензиновый, четырехтактный, четырехцилиндровый, рядный, шестнадцатиклапанный, с верхним расположением двух распределительных валов. Порядок работы цилиндров: 1–3–4–2, отсчет – от маховика. Система питания – распределенный впрыск топлива. Двигатель с коробкой передач и сцеплением образуют силовой агрегат – единый блок, закрепленный в моторном отсеке поперечно на трех эластичных резинометаллических опорах. Правая опора крепится к кронштейну на верхней крышке ремня привода газораспределительного механизма, а левая и задняя – к картеру коробки передач. Блок цилиндров двигателя отлит из чугуна, цилиндры расточены непосредственно в блоке.

В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку специальными болтами. Отверстия в блоке цилиндров под подшипники обрабатываются при установленных крышках, поэтому крышки не взаимозаменяемы и для отличия промаркированы на наружной поверхности (счет крышек ведется со стороны маховика). На торцевых поверхностях средней опоры выполнены гнезда для упорных полуколец, препятствующих осевому перемещению коленчатого вала. Вкладыши коренных и шатунных подшипников коленчатого вала стальные, тонкостенные с антифрикционным покрытием, нанесенным на рабочие поверхности вкладышей. Коленчатый вал с пятью коренными и четырьмя шатунными шейками.

Двигатель для Дастера в нынешнем виде появился еще в 1993 году. Если 1.6 литровые моторы для Дастера производят в России на мощностях «Автоваза» в Тольятти, то 2-литровый атмосферник привозят с завода Рено в Испании.

Привод ГРМ двигателя Рено Дастер 2.0

Схема ГРМ Дастер 2.0
1 Зубчатый шкив коленвала
2 Ремень ГРМ
3 Обводной ролик ГРМ
4 Натяжной ролик
5 Шкив распредвала выпускных клапанов
6 Фазовращатель
7 Шкив насоса охлаждающей жидкости

16 клапанный механизм ГРМ Дастера 2.0 приводится в движение благодаря ремню. Замену ремня необходимо производить раз в 60 000 километров пробега. При обрыве ремня ГРМ клапана гнет, поэтому не стоит тянуть с заменой. Двигатель имеет гидрокомпенсаторы, поэтому лишний раз туда лезть не придется. Чуть выше схема ГРМ более мощной версии с фазовращателем.

Характеристики двигателя Дастер 2.0 135 л.с. 4х4

Рабочий объем — 1998 см3
Количество цилиндров — 4
Количество клапанов — 16
Диаметр цилиндра — 82,7 мм
Ход поршня — 93 мм
Мощность л.с. — 135 при 5500 оборотах в минуту
Мощность кВт — 99 при 5500 оборотах в минуту
Крутящий момент — 195 Нм при 3750 оборотах в минуту
Система питания двигателя — распределенный впрыск
Степень сжатия — 11
Привод ГРМ — ремень
Максимальная скорость — 177 км/ч (с АКПП 172 км/ч)
Разгон до первой сотни — 10.4 секунд (с АКПП 11.7 сек.)
Расход топлива по городу — 10,3 литра (с АКПП 11.3 л.)
Расход топлива в смешанном цикле — 7,8 литра (с АКПП 8.7 л.)
Расход топлива по трассе — 6,5 литра (с АКПП 7.2 л.)

Характеристики двигателя Дастер 2.0 143 л.с.

Рабочий объем — 1998 см3
Количество цилиндров — 4
Количество клапанов — 16
Диаметр цилиндра — 82,7 мм
Ход поршня — 93 мм
Мощность л.с. — 143 при 5750 оборотах в минуту
Мощность кВт — 105 при 5750 оборотах в минуту
Крутящий момент — 195 Нм при 400 оборотах в минуту
Система питания двигателя — распределенный впрыск
Степень сжатия — 11
Привод ГРМ — ремень
Максимальная скорость — 180 км/ч (с АКПП 174 км/ч)
Разгон до первой сотни — 10.3 секунд (с АКПП 11.5 сек.)
Расход топлива по городу — 10,1 литра (с АКПП 11.3 л.)
Расход топлива в смешанном цикле — 7,8 литра (с АКПП 8.7 л.)
Расход топлива по трассе — 6,5 литра (с АКПП 7.2 л.)

Замена двигателя Renault Duster с прибавкой мощности была связана не с желанием улучшить расход топлива или динамику, ведь эти параметры остались без изменений, а с переходом на новый экологический стандарт. В итоге 135 сильный мотор соответствует параметрам экологичности Евро-4, а 143 сильный агрегат уже вписывается в Евро-5.

ДВС Renault Logan 1 1.4 – K7J

Сборка моторов проходила на турецком заводе в городе Бурсе, а после – в Питешти (Румыния), в течение 1997-2016 годов. Кроме Логан, этой моделью двигателя агрегировали некоторые комплектации Sandero, Symbol.

Характеристики

Базовая комплектация автомобилей Рено Логан оснащена рядным инжекторным двигателем объемом 1.4 литра (точный объем — 1390 см³). Конструкция мотора предусматривает 8 клапанов, 4 цилиндра диаметром 79,5 миллиметров. Ход поршня равен 70 мм. При предельной мощности 75 лошадиных сил величина крутящего момента достигает 114 Нм. Показатель степени сжатия равен 9,5.

В городском цикле на 100 км пробега Рено Логан 2005 года с МКПП требуется 9,5 литров топлива, расход по трассе составляет 5,5 литров. В смешанном режиме двигатель расходует 6,8 литров на каждые 100 километров.

Достоинства, минусы и проблемы

K7J отличается простотой сборки и заслуживает доверия по части надежности. Ремонт, если потребуется, проведут мастера многих сервисных центров. Для обслуживания установки можно найти как недорогие б/у-шные детали, аналоги, новые оригинальные запчасти. Кроме того, на вторичном рынке без проблем можно найти донорные ДВС.

При преимуществах мотор также имеет ряд недостатков.

Самый главный – низкая мощность и неэкономичность. При работе беспокоит шумом, вибрацией. Нередки случаи многочисленных несерьезных неисправностей. Также среди минусов – отсутствие гидрокомпенсаторов.

Распространенной проблемой для установок Logan, выпущенных с заводов до 2012 года, стало образование трещин катушки зажигания, что связано с недоработкой конструкции катушки. Через трещины просачивалась вода, что мгновенно приводило к троению. Нередки также случаи нестабильности оборотов на холостом ходу. Эта проблема связана с загрязнениями дроссельного механизма, топливных форсунок и регулятора холостых оборотов.

Ремень газораспределительного механизма отличается надежностью и способен проходить даже больше заявленного регламентом ресурса в 60 тыс. км, однако клин помпы или ролика натяжения приводит к обрыву привода. В свою очередь, это заканчивается тем, что двигатель Рено Логан гнет клапана. Нередки случаи выхода из строя опор, демпферного шкива коленчатого вала

Также важно в срок регулировать тепловые зазоры в клапанах

Двигатель (ДВС) Рено Кангу 1.9 F8Q 632

У нас можно приобрести новый или контрактный двигатель Рено Кангу 1.9 F8Q 632. Двигатель (ДВС) на Renault Kangoo 1.9 обычно покупают в том случае, если ремонт старого двигателя не возможен. Кроме этого, если например на двигатель идут только номинальные размеры поршневой группы, а коленвал нужно будет точить, то тут остается только вариант покупки другого двигателя. На наших СТО, есть вариант купить перебранный двигатель после легкого или капитального ремонта.

Варианты двигателей Рено Кангу 1.9:

1. Б/у двигатель Рено Кангу 1.9 F8Q 632

— это двигатель, который сняли с другой машины и предположительно, он может работать. Как правило, такие двигатели сняты с битых автомобилей. На некоторых, есть данные по пробегу, на некоторых нет. Гарантия на б/у двигатель — от 5 до 30 дней с момента покупки. Фактически, гарантия заканчивается в момент установки и проверки его работоспособности.

2. Перебранный двигатель Рено Кангу 1.9 F8Q 632

— это двигатель, у которого были проблемы, устранить которые клиент не захотел или срок поставки запчастей был очень большой. Клиент оставляет такой двигатель мотористу и тот неспешно, докупает необходимые запчасти и делает его ремонт. Как правило, кроме новых деталей по предыдущей проблеме, на двигателе меняются все прокладки и сальники. Перебранные двигатели обычно продаются без навесного оборудования. Это самый редкий тип и если он есть в наличии, лучше сразу купить такой двигатель. Гарантия на перебранный ДВС — 3 месяца или 20000 км. пробега.

3. Контрактный двигатель Рено Кангу 1.9 F8Q 632

— это двигатель, который по своей сути является б/у, но без пробега по России. Учитывая то, что утилизация машины заграницей очень дорогая, владельцы продают такие машины целиком, а мы покупаем снятые узлы и агрегаты. В зависимости от региона сборки, мы привозим двигатели из разных стран Европы, Азии и США. В последнее время, много двигателей мы привозим из ОАЭ.

4. Новый двигатель Рено Кангу 1.9 F8Q 632

— поставляется напрямую с завода изготовителя. В редких случаях, бывает в наличии у нас на складе, но это либо двигатели в резервы либо под корпоративных клиентов. Продается без навесного оборудования. Оптимальный вариант покупки — купил, поставил и поехал.

Цена двигателя (ДВС) Рено Кангу 1.9 F8Q 632:

Варианты	Цена ДВС	Купить
Б/у двигатель Рено Кангу 1.9 F8Q 632	от 12000 руб.
Перебранный двигатель Рено Кангу 1.9 F8Q 632	от 14500 руб.
Контрактный двигатель Рено Кангу 1.9 F8Q 632	от 20000 руб.

Хотите купить двигатель Рено Кангу 1.9 F8Q 632? Звоните или пишите нам прямо сейчас!

с 20.00 до 10.00

отправьте нам заявку на:

Whatsapp / Viber : +7

Стоимость двигателя зависит от того, новый он, б/у, перебранный или новый, а также от наличия навесного оборудования, наличия на нашем складе или срока поставки до нашего магазина. Также, стоимость формируется в зависимости от состояния двигателя. Бывают б/у двигатели, с пробитым блоком, который человек покупает только для того, что бы взять с него только ГБЦ.

Важная информация для покупки двигателя:

— мы не оплачиваем затраты на снятие/установку двигателя, если он не работает или работает неккоректно; — мы можем повторно снять и поставить купленный у нас двигатель, только на нашей СТО; — для сохранения гарантии на двигатель, он должен быть установлен на СТО, у которой есть соответствующий сертификат; — перед покупкой уточняйте, идет двигатель с навесным оборудованием или без; — двигатель не является номерным агрегатом и данные о нем не вносятся в ПТС и СТС; — перерегистрация двигателя нужна только в том случае, если вы купили и установили другой двигатель, отличный по мощности и объему.

Ремонтопригодность силовых агрегатов

Большинство силовых агрегатов Renault Megane имеют широкое распространение. Поэтому на рынке присутствует большое разнообразие новых и б/у запчастей. Значительную популярность получили детали от сторонних производителей. Поэтому при выполнении ремонтных работ дефицита запчастей ощущать не придется.

Двигатели ранних поколений Renault Megane имели чугунный блок цилиндров. Он может похвалиться большим запасом прочности. В совокупности с простой конструкцией такие ДВС становились «неубиваемыми». При бережной эксплуатации моторы можно неоднократно капиталить, восстанавливая до 95% первоначального ресурса.

Блок цилиндров двигателя K7M

С приходом алюминия ремонтопригодность ДВС снизилась. Не способствует легкому восстановлению двигателя и наличие обильного количества электроники. Несмотря на это моторы Renault Megane берутся капиталить практически все автосервисы. Простая конструкция и возможность перегильзовки способствует восстановлению до 85% от начального срока службы.

Процесс переборки

С мелкими ремонтами двигателей Renault Megane вообще нет проблем. Большинство работ не требуют демонтажа мотора с автомобиля. Поэтому ремонт легко выполнить своими руками. При этом все неполадки достаточно просто прогнозируются, поэтому Renault Megane редко подводит в пути.

Что означают модификации F4R

За все время производства двигатель многократно подвергался усовершенствованию. Создано более 50 модификаций на основе базовой модели. Механическая часть оставалась без каких-либо значительных изменений.

Все изменения были направлены на увеличение мощности. Незначительно изменялся крутящий момент.

Мотор по индексам отличается деталями конструкции, например, помпа может быть под ремнем ГРМ, либо снаружи. Соответственно менялось соединение с трансмиссией. Например, модификации F4R 712, 742, 780 предназначались для работы с МКПП, а 713 и 743 с АКПП.

Была попытка внести изменения в ГРМ двигателя. Так, в F4R 730 высота подъема впускных клапанов 9,999, а выпускных 10,998 мм, то в модификациях 701, 740, 741, 780 – 10,014 и 10,009 мм. На F4R 714 был установлен фазорегулятор, а на F4R 720 его не было.

Кроме этого следует отметить, что модификации F4R 760- 767, 774, 776, 784, 786, 787, 794-797, 800,811, 813, 870, 872, 874, 886, 896, 897 оснащались турбокомпрессором.

Несмотря на это, основные изменения касались навесного оборудования (подбиралась более рациональная форма воздушного фильтра, выпускного коллектора, типа катализатора и т.п.).

Код двигателя	Мощность	Крутящий момент	Степень сжатия	Годы выпуска	Устанавливался
F4R 700	140 л. с при 5500 об/мин	188 Нм	9.8	1996-2002	Renault Espace III
F4R 701	140 л. с при 5500 об/мин	188 Нм	9.8	1998-2002	Renault Espace III
F4R 712	135 л. с при 5500 об/мин	191 Нм	9.8	2001-2007	Laguna II
F4R 713	135 л. с при 5500 об/мин	191 Нм	9.8	2001-2007	Laguna II
F4R 714	135 л. с при 5500 об/мин	191 Нм	9.8	2001-2007	Laguna II
F4R 715	135 л. с при 5500 об/мин	191 Нм	9.8	2001-2007	Laguna II
F4R 720	120 л. с при 4700 об/мин	190 Нм	9.8	2001-2006	Trafic II
F4R 722	120 л. с при 4700 об/мин	190 Нм	9.8	2001-2006	Trafic II
F4R 730	169 л. с при 6250 б/мин	200 Нм	11.2	1998-2006	Clio II, Sport (CB0M)
F4R 732	169 л. с при 6250 б/мин	200 Нм	11	1998-2006	Clio II, Sport (CB0M)
F4R 736	169-172 л. с при 6250 б/мин	200-250 Нм	11	1998-2012	Clio II, Sport (CB0M)
F4R 738	179 л. с при 6500 об/мин	200 Нм	11	2001-2012	Clio II, Thalia I
F4R 740	140 л. с при 5500 об/мин	188 Нм	9.8	1999-2003	Scenic I
F4R 741	140 л. с при 5500 об/мин	188 Нм	9.8	1999-2003	Scenic I
F4R 744	140 л. с при 5500 об/мин	188 Нм	9.8	1999-2003	Scenic I
F4R 746	140 л. с при 5500 об/мин	191 Нм	9.8	1999-2002	Megane I, Scenic I
F4R 760	163 л. с при 5000 об/мин	250 Нм	9.5	2001-2003	Avantime I
F4R 761	163 л. с при 5000 об/мин	250 Нм	9.5	2001-2003	Avantime I
F4R 762	163 л. с при 5000 об/мин	250 Нм	9.5	2001-2005	Vel Satis I
F4R 763	163 л. с при 5000 об/мин	250 Нм	9.5	2002-	Vel Satis I
F4R 764	163 л. с при 5000 об/мин	270 Нм	9.5	2001-2005	Laguna II
F4R 765	163-170 л. с при 5000 об/мин	270 Нм	9.5	2005-2009	Vel Satis I, Laguna II
F4R 766	170 л. с при 5000 об/мин	270 Нм	9.5	2004-2009	Vel Satis I
F4R 767	170 л. с при 5000 об/мин	270 Нм	9.5	2004-2009	Vel Satis I
F4R 770	135 л. с при 5500 об/мин	191 Нм	9.8	2002-2009	Megane I, II, Scenic II
F4R 771	135 л. с при 5500 об/мин	191 Нм	9.8	2002-2009	Megane II, Scenic II
F4R 774	230 л. с при 5500 об/мин	191 Нм	9	2004-2009	Megane II
F4R 776	163 л. с при 5000 об/мин	270 Нм	9.5	2003-2009	Megane II, Scenic II
F4R 780	140 л. с при 5750 об/мин	188 Нм	9.8	1998-2001	Laguna I
F4R 784	170 л. с при 5000 об/мин	270 Нм	9	2005-2007	Laguna II
F4R 786	170 л. с при 5000 об/мин	270 Нм	9.5	2005-2007	Laguna II
F4R 787	170 л. с при 5000 об/мин	270 Нм	9.5	2005-2007	Laguna II
F4R 792	136 л. с при 5500 об/мин	191 Нм	9.8	2002-2012	Espace IV
F4R 794	163 л. с при 5000 об/мин	250 Нм	9.5	2002-2006	Espace IV
F4R 795	163 л. с при 5000 об/мин	250 Нм	9.5	2002-2006	Espace IV
F4R 796	163-170 л. с при 5000 об/мин	250 Нм	9.5	2002-2006	Espace IV
F4R 797	163-170 л. с при 5000 об/мин	250 Нм	9.5	2002-2006	Espace IV
F4R 800	204 л. с при 5000 об/мин	300 Нм	9	2007-2015	Laguna III
F4R 811	170 л. с при 5000 об/мин	270 Нм	9.5	2007-2020	Laguna III
F4R 813	170 л. с при 5000 об/мин	270 Нм	9.5	2007-2020	Laguna III
F4R 820	117 л. с при 5000 об/мин	190 Нм	9.8	2006-2014	Trafic II
F4R 830	197-201 л. с при 7100 об/мин	215 Нм	11.5	2005-2013	Clio III
F4R 870	180 л. с при 5500 об/мин	300 Нм	9.5	2009-2012	Megane III
F4R 872	190 л. с при 5500 об/мин	300 Нм	9.5	2012-2020	Megane III
F4R 874	220-273 л. с при 5500 об/мин	340 Нм	8.5	2013-2020	Megane III
F4R 886	204 л. с при 5000 об/мин	300 Нм	9.5	2005-2007	Laguna II
F4R 887	204 л. с при 5000 об/мин	300 Нм	9.5	2005-2007	Laguna II
F4R 896	170 л. с при 5000 об/мин	270 Нм	9.5	2002-2014	Espace IV
F4R 897	170 л. с при 5000 об/мин	270 Нм	9.5	2002-2014	Espace IV

Типичные проблемы

Несмотря на все указанные выше достоинства и простоту устройства, двигатель К4М у многих автовладельцев заслужил репутацию проблемного. На то есть существенная причина.

Проблемы шкива.В 2010 году на российском рынке была обнаружена партия двигателей К4М с бракованным демпферным шкивом. «Не повезло» обладателям Sandero и Logan: укомплектованные этими двигателями машины в один момент обнаруживали вал черного дыма из-под капота.

Причиной неисправности послужил сломавшийся из-за разрушившейся демпферной пружины шкив коленвала. Часто вместе с этим плавился кожух ГРМ, случался перескок/сдвиг ГРМ, загиб клапанов, повреждение ГБЦ, задирание цилиндров, повреждение поршней двигателя и т.д. Причем это могло произойти на новых машинах, буквально только что из салона. Проблема усугублялась тем, что, если поломка происходила на ходу, на скорости, водитель лишался гидроусилителя, и автомобиль превращался в плохо управляемый снаряд.

Всего дефект в 2010 обнаружился примерно на 100 автомобилях. Срок капремонта составил, в среднем, около месяца. Производитель двигателя отказался признавать тенденцию к браку. И по сей день иногда приходят сообщения о поломке машины на К4М со схожими симптомами, хотя случаи выхода из строя нельзя считать массовыми.

Распространенные неисправности

Мотор троит.

Вероятно, вышли из строя катушки зажигания или свечи. Следует проверить их и заменить, при необходимости.

«Плавают» обороты двигателя

Причиной может быть барахлящий регулятор холостого хода, негерметичная система впуска воздуха («подсос»), загрязнение дроссельной заслонки.

Неисправный фазорегулятор.

Ресурс этого блока – около 100 тыс. км., но замена может потребоваться и раньше.

Протечки антифриза и масла.

Наиболее проблемными местами считают сальник коленвала двигателя и помпу. Случается, что начинает «потеть» и даже явно протекать клапанная крышка.

Обледенение мотора с последующей поломкой.

Этой проблеме подвержены некоторые автомобили с недостатком конструкции, и только в холода. Снег может попадать под капот двигателя, он садится на кожух механизма газораспределения и тает, образовавшаяся вода стекает к низу ремня и замерзает своеобразным наростом. Когда машину заводят, эта «ледышка» попадает под шестерню, ГРМ перескакивает, и клапаны бьются о поршни.

Датчики кислорода

Один находится в выпускном коллекторе, расположен для катализатора (верхний датчик). Его выход из строя приводит к повышению или нестабильности оборотов, снижению тяги и другим проблемам в работе двигателя.

При диагностике требуется обратить внимание на температуру верхнего датчика кислорода, который оборудован спиралью. Она нагревается при запуске

Значение в миливольтах должно находиться в рамках от 100 до 800 мВ. Нагрев верхнего датчика должен быть активен, при сгорании спирали получается обрыв цепи, ЭБУ выдает ошибку и запускает работу двигателя в усредненном или аварийном режиме.

Решение проблемы – замена лямбда-зонда. Нижний датчик идет как диагностический и сигнализирует о состоянии катализатора. Если он оборван, это не влияет на работу двигателя в целом, но может привести к выходу катализатора из строя.

На какие модели авто ставится двигатель К4М

Модель	Годы выпуска
Lada Largus	2012 – н.в.
Lada Largus Cross	2014 – н.в.
Nissan Almera G15 (3 поколение)	2012 – 2019
Nissan Terrano (3 поколение)	2014 – 2016
Renault Clio (3 поколение)	2005 – 2009
Renault Clio (3 поколение рестайлинг)	2009 – 2011
Renault Duster (1 поколение)	2010 – 2015
Renault Fluence (1 поколение)	2009 – 2013
Renault Fluence (1 поколение рестайлинг)	2012 – 2017
Renault Kangoo (2 поколение)	2008 – 2013
Renault Kangoo (2 поколение рестайлинг)	2013 – 2016
Renault Logan (1 поколение рестайлиг)	2009 – 2016
Renault Logan 2	2014 – 2018
Renault Logan 2 рестайлинг	2018 – н.в.
Renault Logan Stepway	2018 – н.в.
Renault Megane (1 поколение рестайлинг)	1999 – 2003
Renault Megane (2 поколение)	2002 – 2006
Renault Megane (2 поколение рестайлинг)	2006 – 2009
Renault Megane (3 поколение)	2008 – 2012
Renault Megane (3 поколение рестайлинг)	2012 – 2014
Renault Megane (3 поколение 2-й рестайлинг)	2014 – 2016
Renault Sandero (1 поколение)	2009 – 2014
Renault Sandero 2	2012 – 2018
Renault Sandero 2 рестайлинг	2018 – н.в.
Renault Sandero Stepway (1 поколение)	2010 – 2014
Renault Sandero Stepway 2	2014 – 2018
Renault Sandero Stepway 2 рестайлинг	2018 – н.в.
Renault Scenic (2 поколение рестайлинг)	2006 – 2009
Renault Scenic (3 поколение)	2009 – 2012
Renault Scenic (3 поколение рестайлинг)	2012 – 2013
Renault Scenic (3 поколение 2-й рестайлинг)	2013 – 2015
