Конструктивные особенности
С точки зрения конструкции устройство двигателя К4М простое: основной элемент чугунный блок с четырьмя цилиндрами рядной компоновки и алюминиевая ГБЦ на 16 клапанов. Привод ГРМ – ременной, распредвалы выполнены по облегченной схеме, поршни двигателя укреплены вставками из высокопрочной стали в области компрессионных колец.
Внешний вид двигателя:
Как уже упоминалось, гидрокомпенсаторы делают мотор менее шумным. Кроме того, их наличие избавляет автовладельца от необходимости проведения процедуры коррекции тепловых зазоров клапанов. В новые модели двигателя добавили фазорегулятор на впуске, что добавило около 15 лошадиных сил: форсированная версия RS, снабженная тюнингованными системами впуска-выпуска и спортивным распредвалом, выдает до 135 сил.
Зажигание и впрыск, как и в большинстве современных двигателей, управляются электронным блоком. Система охлаждения двигателя – жидкостная, с принудительной циркуляцией, рабочим телом системы служит антифриз. Смазочная система сделана по принципу комбинированной: масло к точкам трения подается и разбрызгиванием, и под давлением.
Распределительные валы, в количестве двух штук, вращаются от зубчатого ремня ГРМ. Вращаясь, они передают крутящий момент на клапана выпуска и впуска
Это достаточно надежная конструкция, важное преимущество которой – простота устройства. Но эта простота таит в себе и серьезную опасность для двигателя: если ремень механизма газораспределения поврежден или порван, клапана, скорее всего, загнутся под ударами поршней
Клапана двигателя К4М имеют разную длину и размеры тарелок: впускные больше выпускных. Шатуны двигателя – кованые, выполнены из стали.
Цилиндры и клапана двигателя:
Тюнинг двигателя рено логан 1.4 K7J 710
Двигатель K7J изначально разрабатывался с использованием устаревших технологий с прицелом на ресурс, на надежность и спортивная составляющая не рассматривалась в принципе. К тому же, после доработки двигателя теряется основной козырь – надежность. При этом какая либо динамика не приобретается, аналогичный ВАЗ будет быстрее… смысл тюнинга отсутствует. Для упертых продолжим… рассмотрим несколько вариантов тюнинга этого мотора:
Чип-тюнинг, прошивка двигателя Рено Логан 1.4
Тюнинг конторы предлагают прошивки с увеличением мощности на целых 7-9 л.с. Естественно, прошивка атмосферного моторчика, ничего не даст и весь прирост останется на уровне самовнушения, а вот расход топлива увеличится.
Бытует мнение, что если убрать катализатор на логане и прошить, то машина полетит… зря потратите время, толку от этого нет, машина не едет.
Компрессор на Рено Логан 1.4
Самый простой, быстрый и надежный способ установить компрессор, это купить готовый кит. Для логан мотора китов не так много в природе, но все же встречаются конторы готовые продать готовый набор, одна из самых известных таких контор, это популярная(среди тазоводов) питерская компания Авто турбо, у них можно заказать комплект на базе ПК-23-1 с давлением 0,5 бар, на стандартный мотор встанет без доработок поршневой и надует в районе 90-100 сил. Более производительный ПК-23-е с давление 0,7 бар попросит снижения степени сжатия, снижать будем установкой толстой прокладки ГБЦ или двух прокладок, возможно потребуется доработка/замена поршневой. Для обоих компрессоров потребуются более производительные волговские форсунки BOSCH 107, доработка выхлопа и настройка онлайн. При наличии бюджета в 1/4 стоимости автомобиля можно собственноручно собрать компрессор на базе тойотовского SC14 от Mark, но список дополнительных деталей растянется на несколько страниц. Так или иначе, какой то сверх мощности вы не получите.
Снизит ли компрессор ресурс двигателя K7J ?? Конечно снизит, но тюнинговщиков это мало волнует))
Турбина на Рено Логан 1.4
Поступаем как и с компрессором, форсунки БОШ 107, прокладка ГБЦ, интеркулер (от эволюшена например), выхлоп на 51 мм трубе, пайпы, расходники, сама турбина IHI RHB3 или подобная. Теперь эту груду железа нужно настроить, для этого нужно подружить мотор с ЭБУ Январь, это будет не просто, но реализуемо вполне. На выходе данный комплект выдаст +\- 100 л.с.
Покупка и установка 1.6 л. 16V
Идеальный тюнинг 1,4 литрового движка, покупаем неплохой, едущий изначально мотор K4M и делаем свап. Избегаем возни с наддувом, потерей ресурса и регулярных ремонтов, после хорошего валилова))
РЕЙТИНГ ДВИГАТЕЛЯ: 3+
Характеристики двигателя 1.4
Данный агрегат имеет заводской индекс K7J, является бензиновым и первым в линейке Рено Логан. Остальные силовые агрегаты объемом 1.6 литра являются лишь дальнейшим усовершенствованием конструкции этого двигателя с помощью увеличения хода поршня и объема двигателя. Этот агрегат производится в Румынии на заводе Dacia и является логическим продолжением, по своему устройству, линейки моторов французского производителя 80-х годов. По своей конструкции он является классическим двигателем для своего сегмента:
- силовой агрегат имеет 4 цилиндра и 8 клапанов, то есть по 2 клапана на цилиндр, расположение цилиндров вертикальное, рядное;
- привод ГРМ осуществляется от зубчатого ремня.
Силовые характеристики таковы: максимальная мощность в 75 лошадиных сил достигается при 5000 оборотах коленвала в минуту, а крутящий момент составляет скромные 100 ньютон-метров.
Заявленный ресурс агрегата составляет 200 000 километров, однако многим автолюбителям с легкостью удавалось преодолеть данную отметку. Известны случаи достижения пробега в 400 000 километров без проведения капитального ремонта.
Динамические показатели данного двигателя Рено Логан достаточно скромны: разгон до 100 км/ч составляет долгие 13 секунд, что для легкового автомобиля достаточно медленно, а максимальная скорость достигает 164 км/ч, что также является скромным показателем и характеризует невысокую мощность агрегата.
Всему виной крутящий момент мощностью всего в 115 ньютон-метров, ввиду достаточно архаичного устройства агрегата 1.4. Однако невысокая динамика компенсируется умеренным расходом топлива для данной модификации и своих лет выпуска и хорошими показателями надежности и ресурса двигателя.
https://youtube.com/watch?v=pL2LurSef4k
Достоинства двигателя 1.4
К основным достоинствам агрегата Рено Логан 1.4 относятся:
- Высокая ремонтопригодность основных узлов и деталей. Вызвана она простотой конструкции, наличием запасных частей и простотой ремонта. Так как силовой агрегат спроектирован в 90-х годах сложных электронных систем и сложных решений в нем нет, поэтому ремонт может произвести во многих случаях и сам автовладелец.
- Техническое обслуживание, ввиду простоты конструкции, производится путем проведения элементарных процедур, не требующих специальных знаний и навыков. Этим данный мотор Рено Логан в выгодную сторону отличается от многих современных «собратьев», где сложная конструкция не позволит владельцу осуществить самостоятельное обслуживание вне сервиса.
- Хорошие тяговые возможности Рено Логан на низких оборотах. Этот показатель называется эластичностью двигателя 1.4. Данный мотор хорошо тянет с низких оборотов, что в городских условиях создает больше преимуществ и способствует комфортному управлению.
- Высокий ресурс основных узлов и конструкции в целом. На практическом опыте многие автовладельцы смогли без особых трудностей преодолеть отметку заявленного заводом ресурса мотора 1.4. Большая популярность Рено Логан в таксопарках тому лишь подтверждение. На дорогах можно встретить автомобили первых годов выпуска прошедших более 400 000 километров без капитального ремонта и серьезного вмешательства в конструкцию.
Эксплуатация и ремонт
Ресурс мотора зависит от режима его работы. Нельзя постоянно держать его на высоких оборотах, это приводит к повышенному износу поршневой группы. Эксплуатация на низких оборотах также не слишком хорошо отражается на моторе. В идеале следует при движении поддерживать двигатель на средних оборотах, безо всяких скачков.
Обслуживание должно производиться только опытными механиками. Неквалифицированный ремонт приводит к несвоевременному ”уходу из жизни” силового агрегата. Для ремонта необходимо использовать только высококачественные детали. Приобретайте их только в проверенных торговых точках.
Заключение. У современных моторов много различных технических характеристик. Это позволило оценить силовые агрегаты максимально полно. Ресурс двигателя Renault Logan 1,4 и 1,6 8 и 16 клапанов демонстрирует, насколько эти узлы надежны. Но, следует понимать, что это информация справочная, и все зависит от конкретных условий эксплуатации.
Что означают модификации
За все время производства двигатель усовершенствовался более 50 раз. При этом изменения в самом моторе были незначительными, основу составляла базовая версия. Наиболее отличительным признаком в конструкционном плане стало оснащение некоторых версий двигателя фазовращателями (установка механизма регулировки фаз газораспределения).
Остальные изменения в большей части касались изменения крепления двигателя, норм токсичности, вариации с мощностью, а также соединения с МКПП или АКПП.
В таблицу сведены сведения о различных модификациях K4M, а также модели автомобилей Renault, на которые он устанавливался.
| K4M 690 | 105 л.с при 5750 об/мин | 2004-2013 | Dacia Logan |
| K4M 700 | 107 л.с при 5750 об/мин | 1999-2011 | Megane |
| K4M 701 | 107 л.с при 5750 об/мин | 1999-2002 | Megane |
| K4M 704 | 107-109 л.с при 5750 об/мин | 1999-2003 | Megane, Scenic |
| K4M 706* | 112 л.с при 6000 об/мин | 2003-2006 | Scenic II |
| K4M 708 | 102 л.с при 5750 об/мин | 1999-2003 | Clio, Megane, Scenic |
| K4M 710 | 110 л.с при 5750 об/мин | 2001-2005 | Laguna II |
| K4M 714 | 107 л.с при 5750 об/мин | 2001-2005 | Laguna |
| K4M 716* | 112 л.с при 6000 об/мин | 2005-2007 | Laguna II |
| K4M 720 | 107 л.с при 5750 об/мин | 1999-2001 | Laguna I |
| K4M 724 | 107 л.с при 5750 об/мин | 1999-2001 | Laguna |
| K4M 740 | 107 л.с при 5750 об/мин | 2001-2012 | Clio II |
| K4M 742 | 107 л.с при 3750 об/мин | 2001-2012 | Clio |
| K4M 743 | 90-110 л.с при 5750 об/мин | 2001-2012 | Clio, ClioII |
| K4M 744 | 75-107 л.с при 5750 об/мин | 1999-н. вр. | Clio II, Thalia II |
| K4M 745 | 107 л.с при 5750 об/мин | 1999-2002 | Clio |
| K4M 748 | 110 л.с при 5750 об/мин | 2001-2005 | Clio |
| K4M 750 | 95 л.с при 5000 об/мин | 1999-2007 | Kangoo |
| K4M 752 | 95 л.с при 5500 об/мин | 2003-20091999-2008 | Nissan KubistarKangoo |
| K4M 753 | 95 л.с при 5000 об/мин | 1999-2007 | Kangoo |
| K4M 760* | 112 л.с при 6000 об/мин | 2002-2005 | Megane II |
| K4M 761* | 112 л.с при 6000 об/мин | 2002-2005 | Scenic II, Grand Scenic |
| K4M 766* | 112 л.с при 6000 об/мин | 2006-2009 | Scenic II, Grand Scenic |
| K4M 782* | 115 л.с при 6000 об/мин | 2003-2009 | ScenicII, Grand Scenic |
| K4M 788* | 105 л.с при 5750 об/мин | 2002-2008 | Megane II |
| K4M 790 | 112 л.с при 6000 об/мин | 2004-н. вр. | Modus |
| K4M 791 | 112 л.с при 6000 об/мин | 2004-2012 | Modus |
| K4M 794 | 88 л.с при 5000 об/мин | 2004-2008 | Modus |
| K4M 800** | 112 л.с при 6000 об/мин | 2005-2013 | Clio III, Fluence |
| K4M 801** | 112 л.с при 6000 об/мин | 2005-2013 | Clio III, Fluence |
| K4M 804* | 88 л.с при 5000 об/мин | 2005-2009 | Clio III, Fluence |
| K4M 812* | 110 л.с при 6000 об/мин | 2001-2009 | Scenic II, Grand Scenic, Megane II |
| K4M 813* | 110 л.с при 6000 об/мин | 2001-2009 | Scenic II, Megane II |
| K4M 824 | 110 л.с при 6000 об/мин | 2007-2010 | Laguna III |
| K4M 830 | 106 л.с при 5750 об/мин | 2013-2016 | Kangoo |
| K4M 831 | 106 л.с при 5750 об/мин | 2007-н. вр. | Kangoo |
| K4M 834 | 98 л.с при 5750 об/мин | 2013-2016 | Kangoo |
| K4M 835 | 100 л.с при 5750 об/мин | 2013-2016 | Kangoo |
| K4M 836 | 98-102 л.с при 5750 об/мин | 2008-н. вр. | Kangoo II |
| K4M 839* | 110 л.с при 6000 об/мин | 2009-2013 | Megane, Duster |
| K4M 848 | 100 л.с при 5500 об/мин | 2008-2014 | Megane III |
| K4M 850 | 82-106 л.с при 5000 об/мин | 2003-2007 | Kangoo |
| K4M 854* | 133 л.с при 6750 об/мин | 2007-2014 | Twingo II, Wind |
| K4M 858* | 110 л.с при 6000 об/мин | 2001-2016 | Megane III, Scenic III |
| K4M 862* | 128 л.с при 6750 об/мин | 2009-2013 | Clio |
| K4M 866* | 110 л.с при 6000 об/мин | 2009-2011 | Megane III, ScenicIII |
Достоинства и недостатки силовых агрегатов
Значительный опыт эксплуатации автомобилей Рено со всеми тремя типами моторов с жидкостным охлаждением позволяет составить довольно объективную картину их сильных и слабых сторон, причем у двух моделей K7J и K7M эти характеристики практически идентичны, и только двигатель K4M имеет значительные отличия в силу более современных технологических решений, а какой лучше, решать уже покупателям.
Достоинства K7J и K7M:
- низкая стоимость и простота конструкции двигателей;
- надежность: подтвержденный моторесурс составляет более 400 тыс. км;
- универсальность и ремонтопригодность;
- простота технического обслуживания;
- высокий крутящий момент;
- хорошая “эластичность” двигателей, равная 1.83.
Недостатки K7J и K7M:
- относительно высокий расход топлива;
- нестабильность оборотов при работе на холостом ходу;
- отсутствие в конструкции гидрокомпенсаторов, как следствие – необходимость постоянной регулировки клапанов (через 20-30 тыс. км);
- “загиб” клапанов при внезапном обрыве ремня ГРМ;
- повышенная “текучесть” сальников коленвала;
- слабая надежность элементов системы охлаждения;
- шумность и склонность к вибрациям.
К преимуществам модели K7M перед K7J можно отнести только повышенные на 12% максимальную мощность и на 11% максимальный крутящий момент. Но за эти преимущества ДВС 1.6 л расплачивается и увеличенным на 4.5% аппетитом, поэтому, какой лучше, вопрос спорный.
Достоинства K4M:
- надежность, практический ресурс превышает 400 тыс. км пробега;
- соответствие экологическим нормам Евро-4;
- повышенная мощность (102 л.с.);
- низкая шумность и виброустойчивость;
- более современная и надежная система охлаждения.
По сравнению с 8-клапанными моторами, K4M 16V работает намного тише, не подвержен вибрациям и обладает таким же ресурсом, но значительно большими мощностью и крутящим моментом.
Недостатки мотора K4M:
- дорогие запчасти;
- “загиб” клапанов при обрыве ремня;
- слабая “эластичность” двигателя, равная величине 1.53, как следствие – проблемы с ускорением автомобиля при обгонах.
Таким образом, детальный анализ технических характеристик всех трех образцов ДВС, а также практический опыт эксплуатации Рено Логан с этими силовыми установками позволяет определиться, какой мотор лучше. Более мощный ДВС 1.6 л с жидкостным охлаждением все же несколько предпочтительнее своего “старшего брата” 1.4 л. Мощности 75 л.с. просто недостаточно для комфортного управления груженым автомобилем ни на загородной трассе, ни в коротких “перебежках” по городу. А в споре 16V мотора с 8V безусловным лидером выступает первый образец. Единственная характеристика, по которой 16V проигрывает своему оппоненту – “эластичность”. По остальным же характеристикам 16V лучше лучше. Двигатель V16 с жидкостным охлаждением корпорации Рено просто намного современнее и дает больше возможностей водителю.
Трансмиссия
На Renault Symbol-1 устанавливается два типа коробок передач:
С «механикой» проблемы возникают редко, в основном все поломки происходят по вине самих автовладельцев.
Если вытекает масло через пыльник внутреннего ШРУСа, МКПП начинает шуметь, в этом случае необходим ремонт трансмиссии.
АКПП на Симболе – модели DP0, имеет достаточно простую конструкцию, особых хлопот собственникам не доставляет.
Средний срок службы «автомата» – 200 тыс. км, больше всего коробка передач боится перегрева.
Чаще всего в трансмиссии выходят из строя соленоиды, гидроблок, горят фрикционы.
Если на панели приборов в салоне автомобиля загорается индикатор ошибки, АКПП включает аварийный режим, как правило, в этом случае требуется замена клапана и датчика давлениямасла.
Еще следует отметить, что с АКПП-4 машин на российском рынке не очень много, в основном автомобили поставлялись с механической трансмиссией.
Надежность двигателей и их слабые места
На поддержанных Renault Megane проблемы с ДВС возникают по причине старости моторов. Сам по себе двигатель без проблем проезжает 500+ тыс. км. Возникновение неполадок раньше срока говорит о скрученном пробеге или неправильной эксплуатации. Из-за возраста у силовых агрегатов появляются нижепредставленные неисправности:
- прогрессирующий масложер;
- сложность запуска;
- нестабильность оборотов холостого хода;
- снижение динамики;
- сбой датчиков;
- искривление алюминиевой головки блока цилиндров;
- усложнение запуска в мороз;
- падение компрессии.
Согласно наблюдениям автовладельцев автомобиль Renault Megane несильно чувствителен к качеству топлива и соблюдению оптимального октанового числа. Поэтому многие водители заправляют плохое горючее. Оно вызывает образование нагара на поршне и клапанах. Это ведет к падению компрессии и ухудшению динамики.

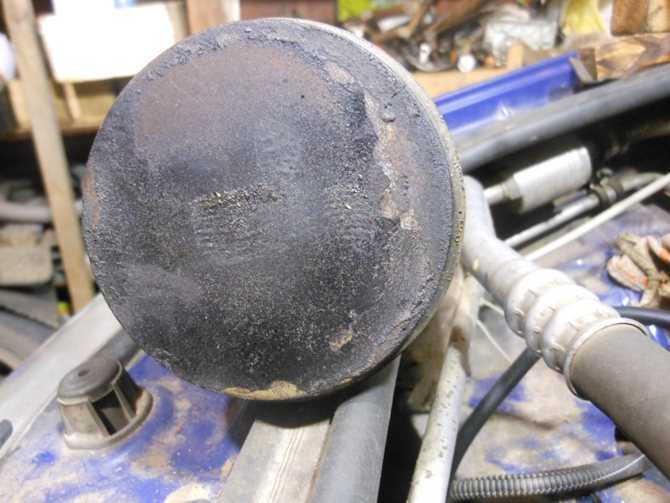

Образование нагара
Из-за плохого топлива начинают залегать поршневые кольца. Это ведет к значительному потреблению масла. Ухудшается динамика ДВС. Мотор перестает тянуть во всем диапазоне оборотов.
Залегание поршневых колец
При значительных пробегах у автомобиля Renault Megane имеются заметные выработки зеркала цилиндров. Устранить проблему помогает лишь капитальный ремонт. Двигатели с алюминиевым блоком цилиндров подлежат перегильзовке. За данную процедуру берутся далеко не на каждом автосервисе.
Выработка зеркала цилиндра
У дизельных двигателей Renault Megane основная проблема состоит с форсунками. Они плохо выдерживают качество отечественного топлива. Ухудшение распыла горючего вызывает падение мощности ДВС. Снижается динамика и экономичность силовой установки.
Проблемные форсунки дизельных моторов
Недостатки и слабые места К4М
При работе двигателя Рено K4M встречаются следующие недостатки:
- Некачественные катушки зажигания – их поломка приводит к тому, что силовая установка начинает троить. Первым делом проверяются свечи, но чаще, проблема заключается в одной из катушек зажигания.
- Нестабильные обороты – могут проявиться из-за множества причин, но чаще всего плавающие обороты возникают из-за загрязненной дроссельной заслонки, подсоса воздуха дроссельным узлом или вышедших из строя датчиков.
Блок цилиндров К4М
- Ненадежный фазорегулятор – очень часто устройство ломается еще до окончания гарантийного срока.
- Утечки охлаждающей жидкости и масла – слабыми местами для образования протечки являются помпа, сальник коленчатого вала и прокладка ГБЦ.
- Выход из строя шкива коленчатого вала по причине разрушения демпферной пружины. Проблема наблюдается на моторах испанской сборки.
Обрыв ремня ГРМ сопровождается загибанием клапанов в результате соприкосновения с поршнями. Проблема проявляется зимой из-за конструктивных недочетов. Наметаемый в подкапотное пространство снег, оседает на защитном кожухе газораспределительного механизма. В дальнейшем он тает, а вода попадает на нижнюю часть ремня. После остановки автомобиля накопленная влага схватывается, что приводит к соскальзыванию ремня в момент запуска холодной силовой установки.
Коленвал К4М
Также из минусов двигателя Рено K4M выделим:
- ухудшение рабочих характеристик при использовании некачественного бензина АИ-92 (мотор в этом обвинять нельзя)
- низкая тяга, которой не хватает для уверенного совершения обгона
- высокая цена и низкая доступность запасных частей.
С каким двигателем лучше выбрать Renault Sandero и Sandero Stepway
Выбирая Renault Sandero ранних годов выпуска рекомендуется отдавать предпочтение машине с двигателем, который имеет простую конструкцию. Таким мотором является K7J. Силовой агрегат из-за солидного возраста будет преподносить мелкие неисправности, но все же хорошо покажет себя в эксплуатации. Мотор имеет большой выбор новых и б/у запчастей и за его ремонт возьмутся практически в любом автосервисе.
Мотор K7J
Еще одним неплохим вариантом будет Renault Sandero или Sandero Stepway с двигателем K7M. Мотор показывает ресурс более 500 тыс. км пробега. При этом двигатель не особо чувствителен к низкому октановому числу топлива. Силовой агрегат регулярно беспокоит автовладельца мелкими неполадками, но серьезные поломки встречаются крайне редко. При работе ДВС на поддержанных авто обычно издает повышенный шум.
Силовой агрегат K7M
При отсутствии желания заниматься регулярной регулировкой теплового зазора клапанов рекомендуется присмотреться в сторону Renault Sandero с двигателем K4M. Мотор, несмотря на свое моральное устаревание, может похвалиться продуманной конструкцией. ДВС не привередлив к качеству топлива и масла. Все же своевременное ТО способно продлить ресурс мотора до 500 тыс. км и более.
Силовая установка K4M
При преимущественно городской эксплуатации рекомендуется выбирать Renault Sandero с двигателем D4F под капотом. Мотор относительно экономичен и требователен к качеству бензина. Основные проблемы ДВС связаны с возрастом и выходом из строя электрики и электроники. В целом силовой агрегат редко подкидывает серьезные поломки.
Мотор D4F
При эксплуатации Renault Sandero в регионах с теплым климатом неплохим выбором будет автомобиль с силовым агрегатом H4M. Двигатель неприхотлив в эксплуатации и обслуживании. Проблемы обычно возникают лишь при попытке запуска в мороз. Силовой агрегат может похвалиться широким распространением, что упрощает поиск запасных частей.
Подкапотное пространство Renault Sandero с двигателем H4M
Описание
В 1999 году на смену K7M пришел новый силовой агрегат K4M. Разработка осуществлялась инженерами-моторостроителями известного автоконцерна Рено. Созданный ими двигатель представляет собой бензиновый рядный атмосферный силовой агрегат объемом 1,6 литра и мощностью 102-115 л.с при крутящем моменте 145-155 Нм.
Производство двигателей осуществляется на заводах в Испании и Турции. С 2009 года выпуск K4M освоил российский АвтоВАЗ.
Двигатель устанавливался на автомобили разных модификаций Renault:
На автомобили Dacia:
На автомобили Nissan:
На автомобили Лада:
Блок цилиндров отлит из высокопрочного чугуна. Цилиндры расточены внутри, без гильз. В нижней части находятся пять постелей коренных подшипников коленчатого вала.
ГБЦ изготовлена из алюминиевого сплава с запрессованными седлами и направляющими втулками клапанов. Вверху имеется крепление для двух распредвалов.
Коленчатый вал стальной. Фиксация от осевых перемещений – два полукольца в постели среднего коренного подшипника.
Поршни стандартные, алюминиевые, с тремя кольцами, два из которых компрессионные, одно маслосъемное.
Привод ГРМ – зубчатый ремень.
ГРМ выполнен по схеме DOHC, т.е. имеет два распредвала, 16 клапанов. Регулировка теплового зазора клапанов в процессе эксплуатации не требуется, так как здесь установлены гидрокомпенсаторы. На многих моделях двигателя регулирование фаз газораспределения осуществляет фазовращатель, который располагается на впускном распредвале. (Клапан фазорегулятора находится на ГБЦ).
Система вентиляции картера закрытого типа.
Система смазки комбинированная. Объем масла 4,85 литра (при замене масла с заменой масляного фильтра). Производитель категорически запрещает использовать различные присадки для улучшения качества смазки, как и применение других марок масел. Несоблюдение этих рекомендаций особенно актуально для гарантийных силовых агрегатов. О типе применяемого масла указано в руководстве по эксплуатации конкретной модели автомобиля.
Система питания топливом включает традиционные элементы:
К системе питания так же относятся система рециркуляции отработанных газов и воздухофильтр.
Система охлаждения герметичная с принудительной циркуляцией ОЖ. Помпа приводится во вращение ремнем привода ГРМ. Для регулирования температуры охлаждающей жидкости на всех режимах работы двигателя используется термостат.
Микропроцессорная система зажигания состоит из катушек и свечей зажигания.
Двигатели линейки Рено Логан
Все двигатели модели Логан в соответствии с инструкцией завода изготовителя должны заправляться 95-ым бензином, а какой бензин заправляете Вы?
Значительную роль в этом сыграли и те двигатели, которые применялись на машинах. Это силовые агрегаты, которые прошли испытание временем, и отлично зарекомендовали себя на прочих автомобилях концерна. В частности, мы говорим о восьмиклапанных моторах серий K7J и K7M с объёмом в 1,4 и 1,6 литра соответственно. Тем не менее, флагманской моделью стал 16-ти клапанный четырехцилиндровый мотор с жидкостным типом охлаждения, доступный потребителям под индексом K4M.
Требования к обслуживанию всех двигателей линейки Рено Логан
Для обеспечения максимально возможного ресурса двигателя, необходимо следовать спецификациям завода-изготовителя:
- правильно подобранное моторное масло;
- свечи зажигания;
- топливо и ГСМ;
- регулярная проверка состояния и уровня охлаждающей жидкости;
- регулярная диагностика и замена топливного фильтра и воздушного фильтра;
- замена моторного масла в соответствии с требованиями завода изготовителя.
Особенности конструкции двигателей
Одни из наиболее массовых силовых агрегатов K7J, производством которых занимается румынское подразделение компании, оснащается значительная часть автомобилей.
Двигатель K7J на Рено Логан 2006 года. Один из самых массово устанавливаемых двигателей на это модели
Если присмотреться, то в K7J можно увидеть некоторые особенности, характерные для серии ExJ, выпускавшейся компанией Рено в восьмидесятых годах прошлого столетия. К таким «архаизмам» стоит отнести цепной привод маслонасоса, старые типы коромысел ГРМ, а также способ размещения некоторых деталей. Прочие же решения мотора с объёмом 1,4 литра практически не отличаются от других моторов с одним валом из семейства SOHC.
Рекомендуем: Как снять и заменить свечи зажигания на Рено Дастер
Это всё то же рядное расположение цилиндров в вертикальной компоновке, наличие двух клапанов на цилиндр, а также система комбинированной подачи смазки. Тем не менее, всё это не уменьшает достоинств мотора, способного проработать без «капиталки» около четырехсот тысяч километров пути. При этом, Рено Логан с данным силовым агрегатом может разгоняться до «сотни» за тринадцать секунд, удерживая максимальную скорость на отметке в 162 километра в час.
Двигатель K7M
Менее популярный 8-ми клапанный двигатель объёмом 1.6 литра — K7M
Вариант K7M с увеличенным объёмом мало отличается от своего «младшего собрата», только лишь ходом поршня, который стал больше на 10,5 миллиметров. Кроме того, применяются другой тип сцепления и маховик с увеличенным диаметром. Это позволило увеличить динамические и скоростные показатели почти на 10 процентов. А вот болезни с недолговечностью троса сцепления избежать не удалось, поэтому замена троса сцепления знакома большинству Логановодов.
Двигатель K4M
Самый мощный 16-ти клапанный двигатель из линейки. Такой двигатель ставился на версию автомобиля в комплектации ЛЮКС
Он включает в себя пару облегченных распредвалов, а также совершенно новую поршневую систему. Регулировать же клапана слишком не нужно, так как в конструкции присутствуют гидрокомпенсаторы. При этом, «сотня» набирается за 10,5 секунд, а максимальная скорость составит 180 километров в час.
Достоинства и недостатки 8-ми клапанных двигателей
Что же касается недостатков таких моторов, то они заключаются в повышенном расходе топлива, некачественной работе на холостом ходу, а также необходимости регулировки клапанов каждые 20 тысяч километров. А, при обрыве ремня ГРМ, клапаны будут загнуты. И мы уже не говорим о повышенной шумности.
Рекомендуем: Замена мотора отопителя Рено Сандеро
Достоинства и недостатки 16-ти клапанных двигателей
А вот 16-ти клапанный двигатель предлагает увеличенный ресурс, соответствие стандарту Евро-4, а также низкий уровень шума. Помимо этого, система охлаждения окажется более надёжной и современной, нежели у 8-ми клапанного агрегата. Учитывайте лишь то, что запчасти на такой мотор будут дороже, проблема «загиба» клапанов останется, а показатель «эластичности» мотора будет минимальным, что скажется на качестве езды при обгонах.
Что изменилось после обновления модели
Особой разницы между дорестайлинговым Renault Logan II и автомобилем после обновления нет. Появился немного измененный бампер и решетка радиатора, в фары добавили светодиоды в виде буквы C. А вот кузов не поменялся, хотя для других стран Renault добавил больше обновлений. Дело в том, что для России «Логан» собирают на «АвтоВАЗе», так что скажите спасибо, что он доживает до перепродажи, а не ломается еще на конвейере.
В салоне изменился руль. После обновления он стал трехспицевым. Подстаканники, которые расположены между передними креслами, стали вместительнее. Пассажиры второго ряда получили розетку на 12V.
Бортовой компьютер после обновления научился показывать температуру охлаждающей жидкости, а поворотники — мигать трижды при касании рычага (совсем как у «взрослых» европейских автомобилей). Лючок бензобака в рестайлинговом «Логане» можно открывать из салона, а не отпирать ключом.
Моторы остались те же, характеристики и свойства тоже. Не слишком много обновлений для глобального рестайлинга.
