История изобретения
В 1873 году английский учёный Фредерик Гутри разработал принцип работы вакуумных ламповых диодов с прямым накалом. Уже через год в Германии физик Карл Фердинанд Браун предположил похожие свойства в твердотельных материалах и изобрел точечный выпрямитель. В начале 1904 года Джон Флеминг создал первый полноценный ламповый диод. В качестве материала для его изготовления он использовал оксид меди. Диоды начали широко использоваться в радиочастотных детекторах. Изучение полупроводников привело к тому, что в 1906 году Гринлиф Виттер Пиккард изобрел кристаллический детектор.
В середине 30-х годов XX века основные исследования физиков были направлены на изучение явлений, проходящих на границе контакта металл-полупроводник. Их результатом стало получение слитка кремния, обладающего двумя типами проводимости. Изучая его, в 1939 году американский учёный Рассел Ол открыл явление, названное позже p-n переходом. Он установил, что в зависимости от примесей, существующих на границе соприкосновения двух полупроводников, изменяется приводимость. В начале 50-х годов инженеры компании Bell Telephone Labs разработали плоскостные диоды, а уже через пять лет в СССР появились диоды на основе германия с переходом менее 3 см.
Как заменить диодный мост на ВАЗ 2113-ВАЗ 2115?
Снятие:
1) В самом начале операции разберите немножко генератор и да кстати если вам его нужно снять, то в таком случае изучите статью под названием: «», в этой статье процесс снятия подробно описан, ну так вот, насчёт разборки генератора, вам с него крышку снять придётся и регулятор напряжения снять, чтобы он не мешал, заодно и его тоже проверите на исправность, а о том как всё это сделать, то есть снять крышку, снять регулятор, читайте в статье на которую дана ссылка чуть выше, называется она: «Замена регулятора напряжения на автомобиле».
2) После всех манипуляций берите накидной ключ или же вороток с накидной головкой (Что вам удобней) и с их помощью выверните три гайки которые сам выпрямительный блок крепят и две гайки которые дистанционные втулки двух клемм удерживают (см. фото 1), как только гайки крепления дистанционных втулок будет вывернуты, снимите дистанционные втулки со шпилек чтобы не потерять (Гайки крепления дистанционных втулок, указаны синими стрелками на фото 1), далее берите в руки паяльник и всё то что к нему нужно (Припой и т.д.) и с его помощью отпаяйте шесть выводов статорной обмотки в тех местах где это показано стрелками на фото 2, после отпайки снимите выпрямительный блок полностью с генератора.
3) Теперь когда выпрямительный блок снят, переходим к его проверки, для этого возьмите в руки мульти-метр и с его помощью проверьте отрицательные диоды, для этого подсоедините положительный вывод идущий от мульти-метра (Он как правило красного цвета) к «минусовой» пластине выпрямительного блока, а вывод минус идущий от того же самого мульти-метра, подсоедините по очереди к трём контактам, более подробно смотрите на схеме которая приведена на фото 1 ниже (Во время подсоединения проводов идущих от мульти-метра, он обязан показать результаты в районе 580–620 Ом, если покажет меньше или же больше, то в таком случае диодный мост неисправен и нуждается в замене), идём далее , после чего проделайте ту же самую операцию но просто щупы поменяйте, то есть ранее вы плюсовой щуп идущий от мульти-метра подсоединяли к минусовой пластине, а другой минусовой щуп подсоединяли поочерёдно к трём контактам, вот теперь тоже самое сделайте но только минусовой щуп к минусовой пластине подсоедините, а плюсовым касайтесь поочерёдно тех самых трёх диодов и смотрите какие цифры покажет прибор (Должен будет он бесконечность показать на табло, бесконечность это когда число не меняется, то есть у вас на мульти-метра написано 1 и вы подключите его как следует и всё равно та же самая цифра 1 показывается, значит это бесконечность, более подробно как подсоединять всё нужно смотрите на фото 2 ниже), если бесконечность то значит всё нормально и исправно, но если он показания будет давать, то в таком случае данный диодный мост нуждается у вас в замене.
Примечание!
Способом который описан в пункте 3 вы проверите отрицательные диоды на работоспособность, точно таким же образом вам нужно будет проверить и положительные диоды, но только относительно плюсовой пластины диодного моста проверять придётся или же вывода «В+» генератора (Вывод «B+» генератора, это болт к которому при помощи гайки ещё клемма крепилась, перед снятием генератора вы эту гайку ещё выворачивали и клемму скидывали чтобы она не мешала), после проверки (Там как вы уже поняли к тем же трём контактам нужно поочерёдно подсоединять провода от мульти-метра, просто уже минусовая пластина на плюсовую меняется и всё) проведите ещё одну, она заключается в проверки обмотки статора на обрыв, делается она следующим образом, берётся всё тот же мульти-метр и подсоединяется как надо (Более подробно показано на схеме ниже, на сплошные линии внимание своё обратите, это и есть схема благодаря которой вы проверите обмотку статор на обрыва цепи), после данной проверки произведите ещё одну (Это уже на пунктирные линии внимание обратить придётся, благодаря такой проверки вы узнаете замыкает стартер на корпус или же нет)!
Установка:
Все детали устанавливаются на свои места в обратном порядке снятию, и кстати забыли упомянуть, чуть выше на фото следите обязательно за тем чтобы выводы обмоток за крышку не касались (Видите на фото выше они расправлены) а то результаты получаться неверные и проверка должным образом не будет проведена.
Дополнительный видео-ролик:
Более подробно увидеть процесс замены диодного моста и ещё и регулятора напряжения (Хотя вам это может даже и не пригодиться), вы можете в видео-ролике который размещён чуть ниже:
Примечание!
А о том как проверить диодный мост на исправность, показывается уже в другом ролике поэтому и его тоже подробно изучите!
Особенности проверки в зависимости от вида диода
При производстве современных радиоэлектронных приборов применяется несколько видов диодов:
обычные или защитные;
светодиоды;
диоды Шоттки;
стабилитроны;
тиристоры и симисторы;
инфракрасные;
фотодиоды.
Защитные диоды можно встретить в большинстве современных бытовых приборах. Они распространены и являются простейшими элементами схем электрочайников, вентиляторов, блендеров и других облегчающих жизнь устройств.
Область применения светодиодов – всем известные лампы. Они делятся на приборы как бытового и уличного освещения. Диоды Шоттки используются при сборке блоков питания компьютеров, а основной задачей стабилитронов является защита приборов от скачков напряжения, проще говоря, его стабилизация.
Такие диоды, как тиристоры обеспечивают плавный пуск двигателя. Они активно применяются в области автомобилестроения. Симисторы могут пропускать ток в 2-ух разных направлениях.
Читать также: Измельчитель картона своими руками
Инфракрасные встраиваются в ПДУ и оптические контрольно-измерительные приборы. Фотодиоды преобразуют свет, попавший на чувствительную плату, в электросигнал. Они также используются при организации систем уличного освещения.
С помощью мультиметра чаще всего измеряют характеристики светодиодов, обычных полупроводников и диодов Шоттки. Проверка всех этих видов проводится тестером в соответствии с одним и тем же принципом.
Основными причинами неисправности таких полупроводников являются:
- Превышение максимально допустимого уровня электрического тока.
- Некачественные детали или заводской брак.
- Высокое обратное напряжение.
- Нарушение инструкции по эксплуатации прибора.
Диагностика выполняет с помощью специального, предназначенного для этого прибора – мультиметра.
Диагностика поломок
Диагностика – это обязательный процесс, которые следует производить регулярно, а особенно, если возникли сомнения касательно исправности узла. Процедура диагностики позволяет выявить механические и электрические неисправности. Конечно, для полноценной диагностики нужно специальное оборудование и специалист, но при этом некоторую часть процедуры можно выявить своими силами.
Если при включённом зажигании не загорелась контрольная лампа, то стоит обратить внимание на следующие детали:
Не исключено, что лампа банально перегорела
Замыкание обмоток генератора на массу
Обрыв проводки, проблема с предохранителем или реле лампы заряда
В ситуации, когда лампа горит постоянно стоит проверить следующее:
В первую очередь нужно проверить ремень, не исключено, что сила его натяжения не достаточна для нормальной работы
Особенно это актуально, если на повышенных оборотах слышен свист ремня.
Обратить внимание на выработку или возможное разрушение токосъёмных точек.
Окисление контактов или обрыв проводки
Повреждение регулятора напряжения или сбой в его работе
Посторонние шумы при работе генератора могут быть вызваны преждевременным износом подшипников, привести к этому могут другие менее значительные проблемы:
Окисление плюсовых выводов АКБ, что повышает нагрузку на узел
Механические воздействия и загрязнения, в частности попадание влаги, грязи, песка и т.д.
В случае, если автовладельцем был замечен недостаточный заряд аккумулятора генератором, тогда проверить нужно следующее:
Наиболее простая и распространённая причина – это недостаточное натяжение ремня
Проблема может быть и в самой батарее
Окисление клемм и выводов аккумулятора
Повреждение проводки, в частности линии идущей от генератора к АКБ
Обрыв одной из обмоток
Пробой диодного моста
Бывают моменты, когда аккумулятор вообще не заряжается, тогда проверке подлежат:
Токосъёмные щётки, от повышенной нагрузки они могут просто «залипнуть»
Обрыв проводов
Какие генераторы можно установить на ВАЗ 2105
Вопрос выбора генератора на ВАЗ 2105 возникает в том случае, когда штатное устройство не способно обеспечить током, установленные на автомобиль потребители. Сегодня многие автовладельцы оснащают свои машины мощными лампами головного света, современной музыкой и другими устройствами, потребляющими большой ток.
Для оснащения своего авто более мощным источником электроэнергии можно установить один из следующих вариантов:
- Г-2107–3701010. Агрегат выдаёт ток в 80 А и вполне способен обеспечить дополнительные потребители электроэнергией;
- генератор от ВАЗ 21214 с каталожным номером 9412.3701–03. Выдаваемый устройством ток — 110 А. Для установки потребуется приобрести дополнительный крепёж (кронштейн, планка, болты), а также внести минимальные изменения по электрической части;
- изделие от ВАЗ 2110 на 80 А или больший ток. Для монтажа приобретается соответствующее крепление.
Инструкция по замене своими руками
В случае поломки ремонт ДМ заключается в его замене, которая производится так:
Для начала нужно отключить зажигание, открыть капот и обесточить бортовую сеть, для этого отключается АКБ.
Когда клемма батареи будет сброшена, нужно будет отключить розовый кабель, отвечающий за активацию генераторного узла. Сам провод фиксируется с помощью болта и гайки, саму гайку нужно будет выкрутить.
Теперь вам необходимо немного ослабить натяжку верхней, а также нижней гаек. Открутите натяжные винты и демонтируйте ремешок. Осмотрите его — если на ремне видны следы повреждений — трещины, расслоения — то его лучше сразу поменять. Если ремешок целый, отложите его в сторону.
Выполнив эти действия, необходимо провернуть генераторный механизм на 90 градусов, это делается для того, чтобы вы могли получить доступ к нижнему крепежному винту. Выкрутите его.
Далее, внимательно осмотрите корпус демонтированного агрегата. При необходимости произведите очистку — грязи не должно быть, особенно, на соединениях. Попадание грязи внутрь корпуса генератора также может привести к его некорректной работе и даже выходу из строя
Отогните фиксаторы и демонтируйте крышку.
Далее, вам нужно максимально осторожно, но наиболее эффективно произвести очистку внутренних частей колец.
После этого вам остается только произвести демонтаж вышедшего из строя ДМ и произвести его замену на рабочую деталь
Когда установка будет завершена, производится сборка конструкции в обратной последовательности
Не забудьте натянуть ремешок, только проследите за тем, чтобы он был не перетянут, это важно. Сделав это, вам нужно будет запустить мотор вашего авто и произвести диагностику работы нового ДМ
Сделав это, вам нужно будет запустить мотор вашего авто и произвести диагностику работы нового ДМ.
Загрузка …
Конструкция выпрямителя
В прямом смысле выпрямитель не в состоянии «выпрямить» переменное напряжение. Название этот узел получил из-за принципа действия входящих в него диодов:
- переменный ток периодически меняет направление движения в цепи;
- диоды пропускают его лишь в одном направлении, отсекают токи обратной полярности;
- чтобы в сети скачки напряжения были незаметны для запитанного потребителя, 3 диода установлены в одном направлении, оставшиеся 3 – в другом.
В настоящее время классическую конструкцию имеют мощные диоды, маломощные полупроводниковые приборы этого типа выполнены в виде кремниевого перехода на плате. Однако для отведения от корпуса или кремниевого перехода высоких температур, и те, и другие модификации либо вмуровываются в пластину теплоотвода, либо оснащаются собственными радиаторами в индивидуальном порядке.
При пробое кремниевого перехода или полноценного диода в корпусе требуется замена диодного моста генератора или отдельных полупроводников, входящих в его состав.
Основной мост диодный
На нижнем рисунке представлены синусоиды и направление движения тока в генераторе и диодном мостике.
Положительным значением условно принято напряжение, направленное к 0 точке обмотки статора. После выпрямителя ток в нагрузке потребителей протекает только в положительном направлении, то есть от «+» генератора к ее массе «–».
Поэтому в диодном мосту силовом (основном) использованы крупногабаритные 25 – 30 А диоды, мощность которых можно повысить дополнительно за счет дополнительного плеча выпрямителя, рассматриваемого ниже.

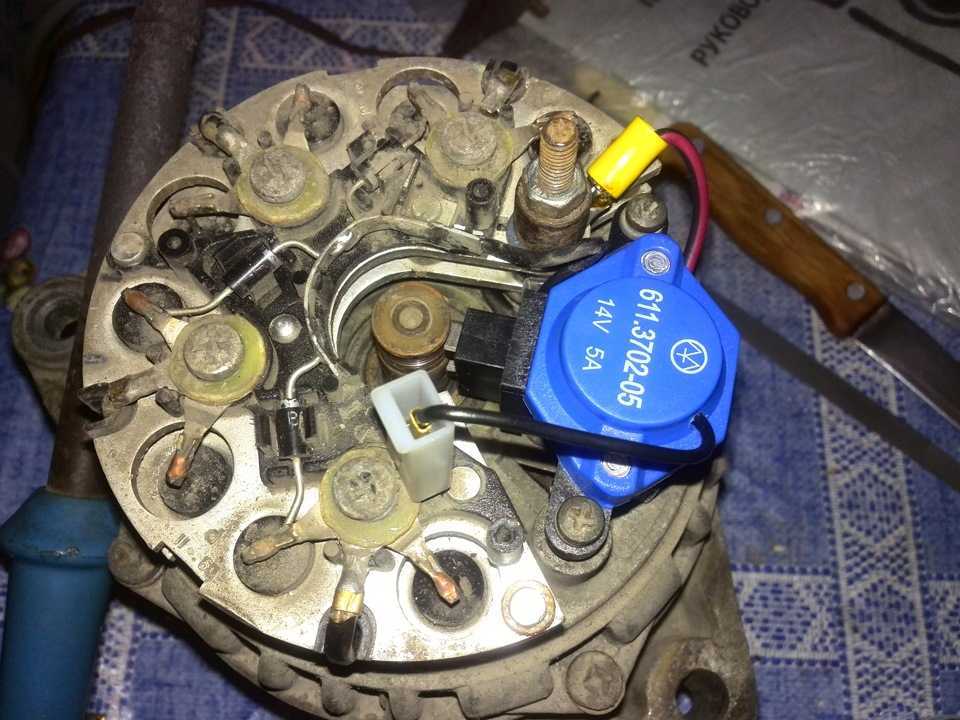

В отличие от прочих узлов «электростанции авто», визуальный осмотр не позволяет выявить, какие имеются неисправности диодного моста генератора. Для выпрямителя необходима только аппаратная диагностика мультиметром.

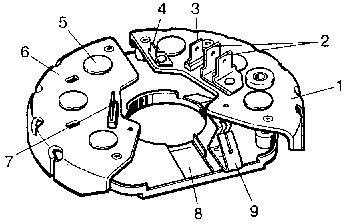

Находятся диоды на теплоотводящей пластине в форме подковы под задней крышкой генератора. На выносных выпрямителях диодный мост расположен вблизи генератора, вместо пластин классической конфигурации может использоваться обычная плата. На корпус каждого диода в этом случае надевается ребристый радиатор.
Дополнительные диоды
Основная сложность конструкции автомобильного генератора заключается в том, что обмотка возбуждения его якоря так же является потребителем постоянного напряжения. Для этой катушки используется собственный диодный мост генератора:
- 3 дополнительных диода отсекают ток АКБ в момент, когда двигатель не работает;
- отрицательные диоды взяты из основного (силового) мостика генератора.
Вместо мощных полупроводниковых приборов использованы малогабаритные 2 А диоды.
Стабилитрон
Поскольку величина напряжения, вырабатываемого генератором машины, напрямую зависит от оборотов коленвала, передающего крутящий момент на его шкив, в бортовой сети возможны «всплески» до 20 В, что вредно для потребителей. Чтобы исключить частый ремонт, проще всего подключить диодный мост выпрямителя через стабилитрон:
- этот полупроводниковый прибор отсекает ток обратной полярности по аналогии с диодом, но только до определенного значения, названного напряжением стабилизации;
- при увеличении напряжения с обмоток статора до 25 – 30 В стабилитрон начинает пропускать избыточное напряжение, но уже в обратном направлении;
- на выводе «+» клеммы генератора при этом сохраняется корректное значение тока для бортовой сети и подзарядки АКБ.
При диагностике выпрямителя проверка диодного моста генератора мультиметром осуществляется косвенным способом:
- нормальный диод должен иметь «бесконечное» сопротивление в одну сторону, 500 – 700 Ом в противоположном направлении;
- если при перемещении щупов тестера показания омметра не изменились, на индикаторе высвечивается 0 или бесконечность, диод пробит, требуется его замена.
Более подробно проверка описана в следующих пунктах данного руководства.
Дополнительное плечо выпрямителя
Для фазных напряжений характерно отклонение графика напряжения от синусоиды. Поэтому схема генератора с дополнительным плечом выпрямителя возможна только при соединении статорных обмоток «звездой»:
- форма фазных напряжений в этом случае отличается от синусоиды на величину гармоники;
- эта характеристика (гармоника третьей фазы) имеется только в фазном напряжении, отсутствует в напряжении линейном;
- мощность гармоники можно использовать в качестве дополнительного плеча, добавив диоды в 0 точке фазных обмоток статора.
Величина плеча составляет 5 – 15% от мощности генератора, но возникает оно только на оборотах более 3000 об/мин. Долговечность выпрямителя зависит так же от работоспособности регулятора напряжения. Зато ремонт доступен владельцу машины после разборки генератора.
Устройство и принцип работы
Диодный мост представляет собой электронную схему, собранную на основе выпрямительных диодов, который предназначен для преобразования подаваемого на него переменного тока в постоянный. Чаще всего в состав схемы включаются диоды Шоттки, но это не категоричное требование, поэтому в каком-либо конкретном случае может заменяться и другими моделями, подходящими по техническим параметрам. Схема моста из полупроводниковых диодов включает в себя четыре элемента для одной фазы. Диодный мостик может набираться как отдельными диодами, так и собираться единым блоком, в виде монолитного четырехполюсника.
Принцип работы диодного моста основывается на способности p – n перехода пропускать электрический ток только в одном направлении. Схема включения диодов в мост построена таким образом, чтобы для каждой полуволны создавался свой путь протекания электрического тока к подключенной нагрузке.
Рис. 1. Принцип работы диодного моста
Для пояснения выпрямления диодным мостом необходимо рассматривать работу схемы относительно формы напряжения на входе. Следует отметить, что кривая напряжения за один период имеет две полуволны – положительную и отрицательную. В свою очередь, каждая полуволна имеет процесс нарастания и убывания по отношению к максимальной точке амплитуды.
Поэтому работа выпрямительного устройства будет иметь такие этапы:
- На вход выпрямительного моста, обозначенного буквами А и Б подается переменное напряжение 220В.
- Каждая полуволна, подаваемая из электрической сети или от обмоток трансформатора, преобразуется в постоянную величину парой диодов, расположенных по диагонали.
- Положительная полуволна будет проводиться парой диодов VD1 и VD4 и выдавать на выход моста полуволну в положительной области оси ординат.
- Отрицательная полуволна будет выпрямляться парой диодов VD2 и VD3, с которых на том же выходе моста возникнет очередная полуволна в положительной области.
В связи с тем, что оба полупериода получают реализацию на выходе диодного моста, такое электронное устройство получило название двухполупериодного выпрямителя, также его называют схемой Гретца.
Обозначение на схеме и маркировка
На электрической схеме диодный мост может иметь различные варианты изображения. Чаще всего вы можете встретить такие обозначения:
Рис. 2. Обозначение на схеме
Первый вариант обозначения мостового выпрямителя используется, как правило, в тех ситуациях, когда электронный прибор представляет собой монолитную конструкцию, единую сборку. На схеме маркировка выполняется латинскими буквами VD, за которыми указывается порядковый номер.
Второй вариант наиболее распространен для тех ситуаций, когда диодный мост состоит из отдельных полупроводниковых устройств, собранных в одну схему. Маркировка второго варианта, чаще всего, выполняется в виде ряда VD1 – VD4.
Следует также отметить, что вышеприведенное схематическое обозначение и маркировка хоть и имеет общепринятый характер, но может нарушаться при составлении схем.
Разновидности диодных мостов
В зависимости от количества фаз, которые подключаются к диодному мосту, различают однофазные и трехфазные модели. Первый вариант мы детально рассмотрели на примере схемы Гретца выше.
Трехфазные выпрямители, в свою очередь, разделяются на шести- и двенадцатипульсовые модели, хотя схема диодного моста у них идентична. Рассмотрим более детально работу диодного устройства для трехфазной схемы.
Рис. 3. Схема трехфазного диодного моста
Диодный мост, приведенный на рисунке выше, получил название схемы Ларионова. Конструктивно для каждой из фаз устанавливается сразу два диода в противоположном направлении друг относительно друга
Здесь важно отметить, что синусоида во всех трех фазах имеет смещение в 120° друг относительно друга, поэтому на выходах устройства при наложении результирующей диаграммы получится следующая картина:
Рис. 4. Напряжение выпрямленное трехфазным мостом
Как видите, в сравнении с однофазным выпрямителем на базе диодного моста картина получается более плавной, а скачки напряжения имеют значительно меньшую амплитуду.
Разновидности диодных мостов и их маркировка
Диодный мост можно собрать на дискретных диодах
Чтобы сохранить полярность, нужно обращать внимание на знаки. В некоторых случаях метка в виде рисунка наносится непосредственно на корпус полупроводникового прибора
Это характерно для продукции отечественного производства.
Иностранные устройства (и многие современные россияне) отмечены точкой или кольцом. В большинстве случаев это анод, но нет никаких гарантий. Лучше посмотреть мануал или воспользоваться тестером.

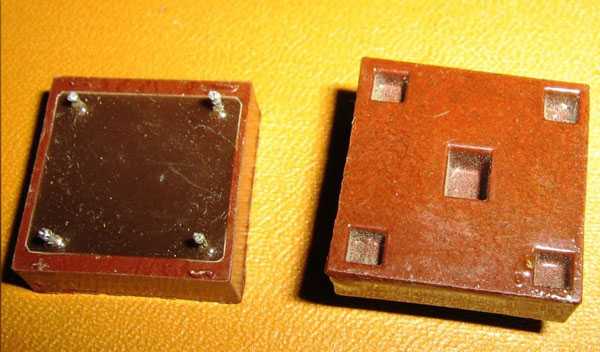

можно создать мост из сборки: четыре диода объединены в одном корпусе, а соединение выводов может производиться с внешними проводниками (например, на печатной плате). Схемы сборки могут быть изменены, поэтому для правильного подключения необходимо обращаться к техническим паспортам.
Например, диодная сборка BAV99S, содержащая 4 диода, но имеющая только 6 контактов, имеет внутри два полумоста, подключенных следующим образом (на корпусе рядом с контактом 1 есть точка):
Чтобы получить полноценный мост, нужно соединить соответствующие пины с внешними проводниками (трасса трасс отображается красным цветом в случае использования печатной разводки):
В этом случае переменное напряжение подается на контакты 3 и 6. Положительный полюс постоянной снимается с контакта 5 или 2, а отрицательный полюс снимается с 4 или 1.
А самый простой вариант — сборка с уже готовым мостом внутри. Из отечественных товаров это могут быть КЦ402, КЦ405, есть мостовые сборки зарубежного производства. Во многих случаях заглушка контактов применяется непосредственно к корпусу, и задача сводится к простому подбору правильных характеристик на основе безошибочного соединения. Если внешнего обозначения выводов нет, нужно будет обратиться к справочнику.
Методика проверки диодного моста
Поскольку в электронике всё чаще применяются диодные мосты в одном корпусе, то встаёт вопрос о методике их проверки. Мне частенько задают вопрос: «Как проверить диодный мост?».
О проверке обычных диодов я уже рассказывал, но тему проверки диодных сборок как-то упустил из виду. Заполним этот пробел.
Для начала вспомним основные свойства диода и схему диодного моста (так называемую схему Гретца).
Как известно, диод пропускает ток только в одном направлении – это его основное свойство. Схема диодного моста по схеме Гретца приведена на рисунке.
К выводам со значком «~» подводится переменное напряжение, полярность подключения тут не важна. Проще говоря, два вывода «~», это вход переменного напряжения.
С выводов «+» и «—» снимается уже постоянное напряжение. На самом деле оно пульсирующее, но сейчас не об этом.
Иногда выводы для подключения переменного напряжения (~) маркируются также AC, что означает Alternating Current – в переводе с английского «переменный ток».
Итак, память освежили, теперь подумаем о том, как же нам проверить диодный мост мультиметром.
Для экспериментов возьмём диодную сборку RS407 на прямой ток 4 ампера и обратное напряжение 1000 вольт. Также нам потребуется любой цифровой мультиметр.
Включаем мультиметр в режим проверки диода. Обычно он совмещён с режимом «прозвонки» и обозначен на панели прибора символом диода.
Чтобы было более наглядно, нарисуем схему диодного моста на бумаге и будем ориентироваться на рисунок. Далее проверим диоды, которые на рисунке обозначены под номером 1 и 2. Для этого подключаем к минусовому выводу диодного моста плюсовой щуп мультиметра (красный). А минусовой щуп (чёрный) подключаем к выводам моста со значком «~» или аббревиатурой AC. Так как диода два, то проделываем эту операцию по очереди.
Так как в таком случае диоды будут включены в прямом (проводящем) направлении, то на дисплее мультиметра мы увидим числа вроде 0,562V (562 mV). Это падение напряжения на P-N переходе открытого диода. Его ещё называют пороговым, т.е. чтобы открыть диод, нужно превысить данное напряжение. В зарубежных даташитах этот параметр называется Forward Voltage или Forward Voltage Drop (сокращённо Vf), что в вольном переводе означает «падение напряжения в прямом включении».
Для кремниевых диодов пороговое напряжение (Vf) составляет 400…1000 mV.
Теперь подключаем чёрный щуп к другому выводу моста со значком «~» или сокращением AC. Результат должен быть аналогичный. Вот взгляните.
Как видим, этот диод также проводит ток в прямом включении, а величина порогового напряжения чуть-чуть отличается (566 mV), это нормально.
Чтобы 100% удостовериться в исправности диодов 1 и 2, проверим их при обратном включении. Для этого к минусовому выводу моста («—«) подключаем минусовой, чёрный щуп мультиметра, а красный плюсовой щуп поочерёдно подключаем к выводам, обозначенным символом «~».
Проверка одного диода…
…второго.
В обоих случаях на дисплее будет отображаться единица, что свидетельствует о высоком сопротивлении P-N перехода. В таком включении диоды ток не пропускают. Они исправны.
Итак, диоды под номером 1 и 2 мы проверили и убедились в том, что они пропускают ток в одном направлении.
Теперь проверяем другую часть моста — диоды 3 и 4. Для этого к плюсовому выводу моста подключаем минусовой щуп мультиметра и по очереди соединяем красный щуп мультиметра с выводами AC диодной сборки. Это будет проверка диодов при прямом включении.
Как видим, диоды 3 и 4 исправны. Для большей уверенности меняем щупы и проверяем их при обратном включении, аналогично тому, как это делали с диодами 1 и 2. В обоих случаях на дисплее должна быть единица.
Многим такая методика проверки может показаться сложной и нудной. Да, я бы назвал такую проверку «дотошной», но она очень эффективна, так как мы проверяем все диоды сборки по отдельности.
