Замена наружной ручки и выключателя замка передней двери Ford Focus 2 2005-2008

Показана замена наружной ручки и выключателя замка левой двери. Ручку и выключатель правой двери заменяют аналогично.

Вам потребуется ключ TORX T20.

1. Откройте дверь, подденьте отверткой…

2. …и извлеките заглушку из отверстия в заднем торце двери.

3. Через открывшееся отверстие в торце выверните винт крепления выключателя замка…

4. …и снимите выключатель.

5. Сдвиньте наружную ручку назад…

6. …и снимите ручку, выведя ее поводок из зацепления с рычагом замка, а передний фиксатор — из зацепления с усилителем двери.

7. Если передняя…

8. …и задняя прокладки наружной ручки потеряли упругость, сильно деформированы или надорваны, замените их.

9. Установите наружную ручку передней двери в порядке, обратном снятию.

10. При необходимости ремонта выключателя замка подденьте отверткой фиксаторы облицовки выключателя на его торце…

12. …а затем снимите облицовку с корпуса выключателя.

13. Остро заточенным тонким зубилом отогните точки кернения корпуса, фиксирующие стопорную пластину…

Так расположены точки кернения корпуса для фиксации стопорной пластины.

14. …и извлеките стопорную пластину из паза корпуса.

15. Снимите с хвостовика цилиндра выключателя стопорное кольцо…

17. …и дистанционную шайбу.

18. Извлеките из корпуса выключателя упорную пластину…

19. …и выньте из отверстия корпуса цилиндр выключателя.

20. Вставьте в личинку цилиндра ключ…

21. …и извлеките личинку из корпуса цилиндра.

22. Соберите выключатель замка передней двери в порядке, обратном разборке. Перед сборкой смажьте личинку выключателя силиконовой смазкой. Не забудьте зафиксировать стопорную пластину в корпусе, закернив края его паза в четырех местах.

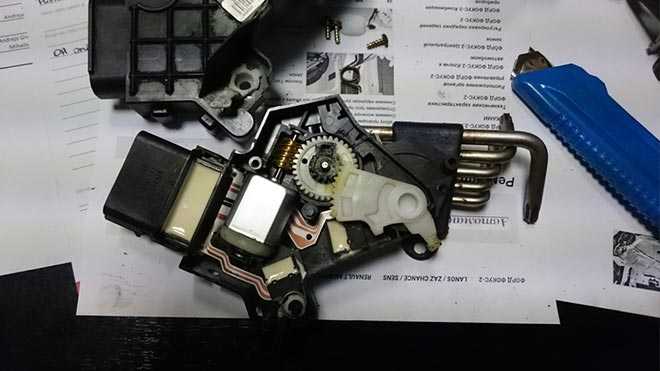

Ремонт привода замка Форд Фокус 2

Часто причиной некорректной работы механизма закрывания двери Форд Фокус 2 является не сам замок, а его привод. Например, при попытке открыть дверь снаружи замок никак не реагирует на усилие, передаваемое на него с исправной наружной ручки открывания двери. И дверь, естественно, не открывается.

https://youtube.com/watch?v=DZmAF9wA2mA

Наиболее вероятной причиной этого является обрыв троса, который в данном случае используется в качестве привода замка. Чаще всего тросик обрывается в цилиндрическом сухарике, который служит в качестве наконечника.

Восстановление работоспособности привода вполне возможно, если выточить на токарном станке новый наконечник. Работы по восстановлению тросика привода замка от наружной ручки по шагам:

1. Снять обшивку.
2. Вытащить тросик привода наружной дверной ручки и убедиться, что у него оторван наконечник.
3. Выточить на токарном станке новый сухарик-наконечник, выдержав определенные параметры.
4. Вставить тросик в отверстие, предназначенное для него и, затянув винт как можно туже, зафиксировать его.
5. Обильно смазать механизм привода грязеотталкивающей белой смазкой LIQUI MOLY и проверить его работоспособность.

Параметры которым должен соответствовать наконечник для тросика замка, если проводится самостоятельное изготовление детали:

1. Общая длина его должна быть 14 мм, диаметр 7 мм.
2. В одном из торцов посередине просверливают отверстие диаметром 3 мм, но не до конца, а не доходя примерно на 4 мм. Нарезать в нем резьбу под винт.
3. Отступив 5 мм от глухого конца перпендикулярно цилиндрической втулке просверлить для тросика.

Параметры рекомендуется запомнить и при покупке готового наконечника на рынке, поскольку в магазине автотоваров деталь нельзя найти. Ремонт замка на Фокусе проводится достаточно редко, поскольку водителям проще поменять замок целиком.

Двери боковые : разборка, с/у, регулировка,замок

7 лет

двери, своими руками, регулировка замка, разборка двери, концевик

цитата:

а как вынуть ручки дверей, вместе с кнопкой стеклоподъемника? только по подробней плиз.. а то что то не нашел инфы.

Если я не ошибаюсь,то панелька с кнопкой легко снимается, поддев ее, а сама ручка остается.

цитата:

alatropПоддеть отверткой и потянуть на себя — она просто на защелках.

о! respect! если все будет ок, то на сл неделе выложу фото небольшого хачтюнинга:)

ЗЫ Первый раз колупался полдня, затем снимал за 10 минут!

Ребята, уже не в первой читаю ветку, так и не могу понять, вот фото моей двери на ней ручка двери с аллюминевой накладкой её надо оторвать?, у меня такое впечатления что она на клею.

Вот свершилось.Готов выложить фото отчет

1. ОКУРАТНО. поддеваем декоративную накладку двери и снимаем её

2. таким же методом снимаем накладку ручки окрывания

3. Снимаем блок управления стеклами и зеркалами

Получаем такую картину.

4. Берем головку на 8мм, удлинитель и вороточек (отвертку) и выкручиваем 2 болта, которые находяться под накладкой см фото

5. Затем осталось снять обшивкуЯ начал делать это с верху. Опредилил где находяться пистоны и начал тянуть, сразу скажу что силы надо прикладывать достаточно, было даже страшно, плюс ко всему работать надо аккуратно в итоге.

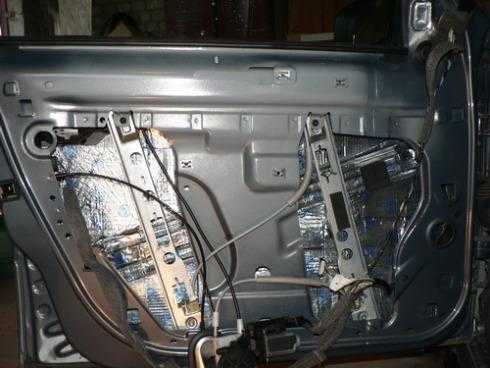

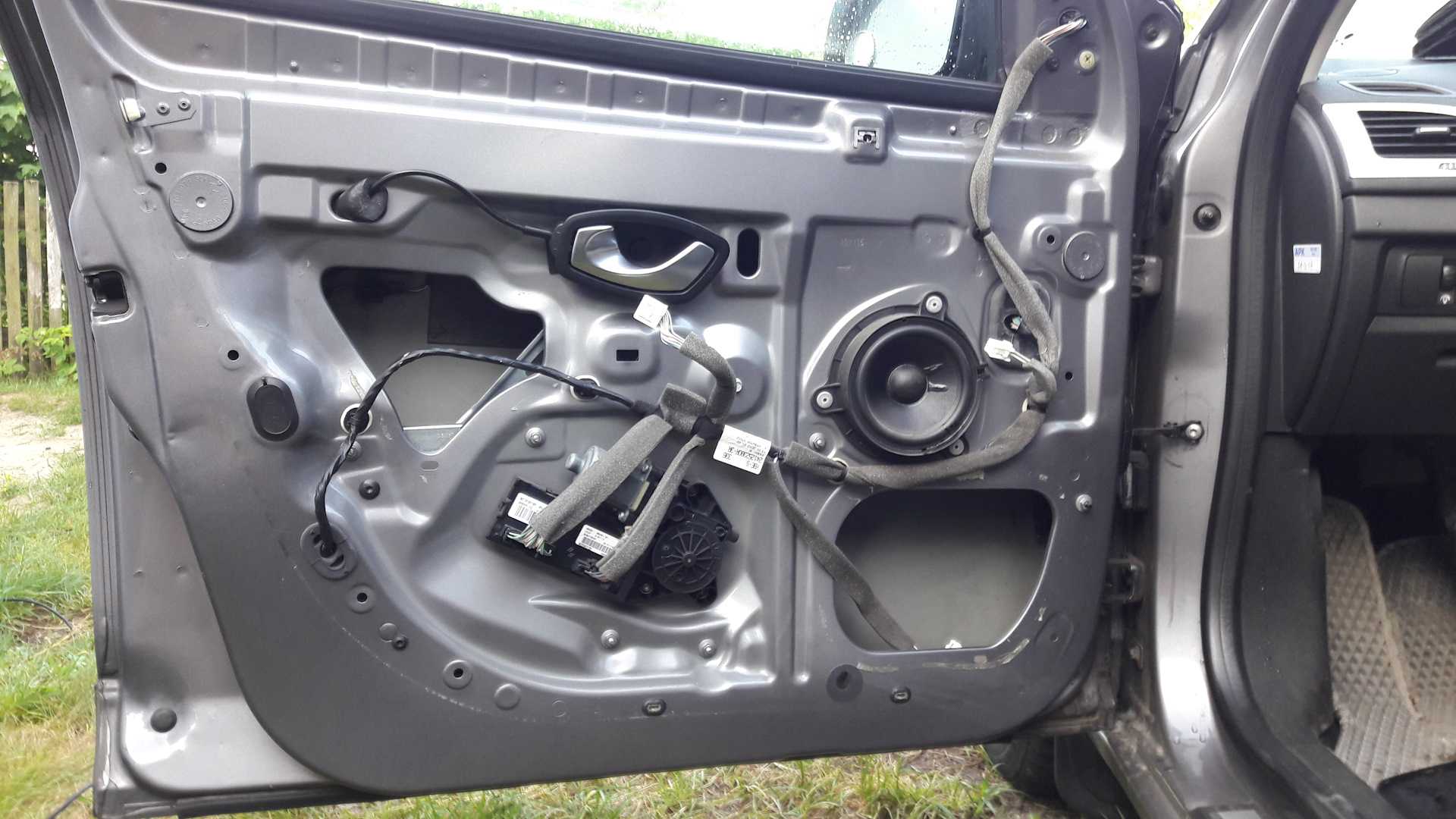

6. Ну а это для кому интересно что под обшивкой

Цель работ была: Устранения посторонниго стука, как видно на фото по всей двери наклеял липучки, в итоге посторонний звук пропал

Доброго всем времени суток. Коль затронута тема разборки дверей и передних и задних, так может кто подскажет как добраться до кнопки открытия 5-ой двери (багажника).Просто проблемма в том, что сейчас дожди и под резинкой скопилась вода и микропереключатель то не срабатывает то срабатывает сам по себе во время движения.

Резинку закрывающую нажимную пластину снял, но как вытащить блок не понятно?

Пошаговая инструкция.

Аккумулятор как отсоединить силовой провод

Первое берем звездочку  или  ключ ( TOrX T-40) и открутим фиксатор двери.

откручиваем фиксатор

шаг второй как мы наблюдаем вытаскиваем болт и освобождаем от стойки.

вытаскиваем болт фиксатора

Шаг третий переходим на петли с помощью ключа TORX T25. Или головкой на 13.

клюем на 13 открутим петлю двери

(ключом) на тринадцать, открутим верхний болт двери, или головкой на восемь. Только на половину, чтобы не повредить дверь, или не поцарапать крыло.

открутит нижний болт петли

шаг четвертый.

Ключом на 13. Откручиваем нижний болт дверной петли

вытаскиваем болт верхний петли

шаг 5.

.Вытаскиваем болт верхней петли.

Снимаем проводка с разъема

шаг 6.

Разъединяем проводку двери,при помощью отвертки. Берете плоскую отвертку,   поддев между корпусом и блоком, где вы ведите на(фото) темная полоска, и белый квадрат,  и  там торчит  замок который и держит, просуньте там, под полоску  кончиком отвертки   и вытягиваем на себя. И спокойно разъедините без проблем.

Снимаем проводку

вытаскиваем колодку

шаг 7.

И вот они как выглядеть после того как мы их вытащили из корпуса.

Эти внутренние разъемы проводки которые остаются на стойке после снятие двери.

снимаем дверь

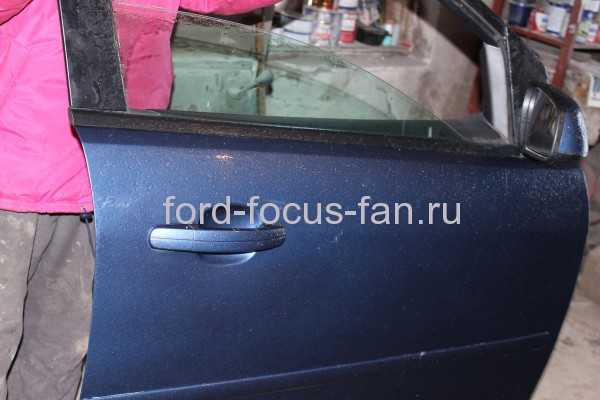

И снимаем дверь, заранее приготовьте место куда ставить, как показано у меня  то я подложил пластмассовою канистру, а вы можете использовать покрышку, если нет канистры.

Процесс по снятии  двери на этом закончен. и переходим к сборке передней двери.по шаговой инструкции как и разборка двери,

Инструменты для снятия обшивки двери

Обычный набор инструментов для произведения данной операции включает:

• комплект тонких отвёрток с плоским лезвием;
• крестовую отвертку;

• ключ TORX T25;

• специальные пластиковые пластины или лопатки для демонтажа пластмассовых элементов.

Угловой ключ TORX T25

Сегодня в продаже имеются специальные комплекты инструментов для снятия обшивок. Есть наборы, в которые входит 12 наименований. Среди них лопатки различных форм из прочного полимера, резко снижающие риск повреждения пластиковых деталей автомобиля. Помимо этого, имеются универсальные ключи, годные для работы с любыми типоразмерами крепежных элементов.

Инструменты для снятия обшивки

В случае предполагаемых работ по замене деталей или каких-либо узлов на дверце автомобиля, следует их заранее приобрести и подготовить к установке.

В двери, как известно, расположены центральный замок, стеклоподъемник, связанные с электронным блоком. Поэтому настоятельно рекомендуется отключить питание машины, сняв силовой провод с аккумуляторной клеммы «минус».

Причины для снятии двери Ford Focus 2.

необходимость  снять дверь Форд фокус 2 может возникнуть нескольких  ситуациях.Одной из самых распространенных в данном случае можно назвать замену данного элемента или его ремонт и покраску после ДТП. Идеальным вариантом в данной  ситуации  будет замена двери, так как идеально отремонтировать и покрасить дверь сможет не каждый,  и даже после проведения комплекса данных работ обнаружить дефект как визуально, так и при помощи толщиномера будет совсем не сложно. Но если финансовых возможностей для этого нет, то ремонт поверхности и его покраска так же уместны.Процесс по замене и демонтажу Фф-1,2,3, одинаковый. Внешний вид водит нас в заблуждение! Так как они с одной оперы, например взмоем наши марки тут тоже самое. под каждую деталь некто станки не строят,и вы это поймете просмотрев на видео на сайте.

И теперь перейдем к  процедуре по замене передней двери, Форд Фокус 2.  2005 года рестайлинг.  Своими руками,

форд фокус 2. 1.6. двигателем 115.Л.

Снятие замка и наружной ручки передней двери Renault Logan 2004-2009 Бензин

Работу проводим при замене замка и наружной ручки. Операции показываем на водительской двери. Замок и ручка правой двери снимаются аналогично. Снимаем обивку двери.

Ключом «Torx Т-30» отворачиваем винт крепления нижней направляющей стекла.

Вынимаем из направляющей уплотнитель стекла.

Выводим направляющую через технологическое отверстие во внутренней панели двери…

…и снимаем нижнюю направляющую стекла.

Нажав на пластмассовый фиксатор тяги 1 наружной ручки, поворачиваем его вокруг оси и отсоединяем тягу от замка. Таким же способом отсоединяем тягу 2 цилиндрового механизма замка.

Поворачиваем тягу кнопки блокировки замка так, чтобы выступ на тяге попал в прорезь фиксатора…

…и снимаем тягу с кнопкой.

Ключом «Torx Т-30» отворачиваем три винта крепления замка.

…и выводим замок через технологическое отверстие во внутренней панели двери.

Отверткой поддеваем фиксатор колодки проводов…

…и, отсоединив колодку проводов, снимаем замок в сборе с электроприводом. При необходимости отсоединяем от замка тягу внутренней ручки открывания двери и снимаем электропривод замка. Эти операции аналогичны соответствующим операциям, показанным на замке задней двери. Устанавливаем замок передней двери в обратной последовательности. Для снятия наружной ручки передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу наружной ручки двери от замка (см. выше).

Головкой «на 10» отворачиваем две гайки крепления наружной ручки.

Снимаем наружную ручку двери с тягой, преодолевая сопротивление двух защелок. Устанавливаем наружную ручку двери в обратной последовательности. Для снятия цилиндрового механизма замка передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу цилиндрового механизма от замка (см. выше).

Отверткой сдвигаем скобу крепления цилиндрового механизма замка…

…и снимаем скобу.

Вынимаем цилиндровый механизм замка с тягой из отверстия в двери. Устанавливаем цилиндровый механизм замка с тягой в обратной последовательности, при этом пластмассовый рычаг 1 должен быть обращен к задней части двери.

Замок передней двери с электроприводом блокировки, наружной и внутренней ручками

На что необходимо обратить внимание

Процесс демонтажа дверных карт требует внимания, аккуратности и ангельского терпения. Приходится иметь дело с большим количеством мелких деталей – крепежей, защелок, клипс и т.п. Сломать их – плёвое дело.

Все крепежные детали сделаны из пластмассы, и на морозе они становятся хрупкими и легко повреждаемыми.

Рекомендуется организовать место сбора мелких деталей в какой-либо удобной емкости, чтобы они никуда не закатились, не упали на землю и т.п. Их последующий поиск отнимает массу времени и заставляет изрядно нервничать.

Лучше всего перед началом работ ознакомиться с инструкцией по демонтажу обшивки, на худой конец – с местами крепления крепежей, которые указаны в мануале к машине.

Процедура демонтажа дверных карт моделей Форд Фокус 1, 2 или 3 имеет много общего. Различия обусловлены особенностями конструкций дверей, местонахождением крепежных фиксаторов и способами их съема.

Разборка двери в случае попадания влаги

Производитель ввел уплотнение нижнего края дверной карты, исключающее попадание воды внутрь автомобиля.

Жидкость поступает во внутреннюю полость двери, а затем стекает через дренажные каналы по поверхности порога в проем на улицу.

Но при нарушении целостности шпатлевочного слоя внутрь автомобиля попадает вода, а застойная влага внутри двери вызывает коррозию стальных элементов и окисление проводки.

1. Снимаем кожух, удаляем остатки герметика.
2. Очистите внутреннюю полость двери от следов влаги и грязи.
3. Нанести слой антикоррозионного средства («Мовил ​​стандарт”).
4. Прикрепите слой полиэтилена (тепличной пленки) к поверхности двери. Сделайте прорези в положениях электроприводов стекол, так как полиэтилен, застрявший в механизме, заблокирует шестерни. Аналогичные вырезы сделаны около дверной ручки и вокруг динамика.
5. Нанесите слой герметика из трубы, проверяя ровность полосы (разрывов не допускается).
6. Установите крышку и закрепите все снятые детали.
7. Протестируйте, нанеся воду на нижний край дверного стекла с помощью портативной мойки высокого давления или пластиковой бутылки. При правильном ремонте жидкость будет стекать через стандартные сливные отверстия, не затопляя салон автомобиля.

Владельцы автомобилей Рено Дастер не жалуются на проблему подтекания воды в салон через передние двери, но, поскольку конструкция агрегатов унифицирована, рекомендуется стелить спереди слой пленки.

Дополнительная антикоррозионная обработка снижает риск разрушения металлического каркаса.

При этом на поверхность доски устанавливается слой звукоизоляционного материала, который увеличивает акустический комфорт в салоне Renault Duster и снижает вибрации пластиковых элементов при прослушивании громкой музыки.

Разборка передней двери Форд Фокус 2 рестайлинг

Перед тем как снять замок двери форд фокус 2 проводится разборка самого дверного проема. Для рестайлинговой версии чтобы добраться до некоторых узлов и механизмов двери, потребуется разобрать ее почти полностью. Например, это необходимо сделать, чтобы очистить, отремонтировать или заменить механизм стеклоподъемника. Для этого недостаточно демонтажа дверной карты, элемент придется разбирать основательно.

Перечень работ, которые необходимо выполнить для разборки передней двери автомобиля Ford Focus на примере замены механизма стеклоподъемника:

1. Выключить «массу» или отсоединить «минусовую» клемму от аккумулятора.
2. Демонтировать обшивку двери. Отличия между снятием обшивки левой двери (водительской) и правой будет заключаться только в отсоединении излишнего разъема проводов стеклоподъемников и боковых зеркал.
3. Ослабить болты крепления стекла, поднять его в верхнее положение. Закрепить к рамке в этом положении при помощи скотча.
4. Отсоединить разъем проводов, идущих к электродвигателю мотор-редуктора. Для этого необходимо сжать фиксаторы, которые удерживают этот разъем.
5. Отсоединить тросик привода замка от внутренней ручки передней двери и вынуть из своего посадочного места его уплотнитель. Тросик и уплотнитель протолкнуть вовнутрь.
6. Аккуратно ослабить три фиксатора, которые крепят замок к монтажной панели. Для этого проталкивают внутрь их запорные втулки.
7. Отсоединить разъем проводов от динамика акустической системы.
8. Из специального отверстия в монтажной панели двери вытащить уплотнитель электропроводки блокировки замка.
9. Извлечь все пластмассовые держатели проводов при помощи плоскогубцев.
10. Отвернуть десять болтов крепления монтажной панели к каркасу двери с помощью головки на 10.
11. Отсоединить разъем проводов от электропривода блокировки замка, слегка оттянув монтажную панель от двери.
12. Вывести разъем и все провода через отверстие в монтажной панели, а уплотнитель протолкнуть вовнутрь.
13. Вывести провода через специальное отверстие и снять монтажную панель.
14. Приступить к ремонту или замене механизма стеклоподъемника.

Как снять обшивку дверей с Форд Фокус 3

Порядок съема примерно такой же. Сложность возникает только при доступе к винту в гнезде дверного замка.

Из инструмента понадобится ключ на 25 и плоская отвертка для поддевания и снятия пластмассовых деталей. Рекомендуем воспользоваться съемниками обшивок. Все они достаточно прочны, не повреждают и не царапают пластик, удобны в применении. Различные конфигурации позволяют проникать с ними в труднодоступные места.

Съемники обшивок можно применять для различного вида монтажа

Как снять обшивку с передней двери

 Процедуру начинают с верхней детали и постепенно опускаются вниз.

Снимают декоративный сетчатый уголок. Можно использовать металлическую линейку или пластину, но лучше подойдет специальный съемник.

После съема уголка его отсоединяют от электроразъема.

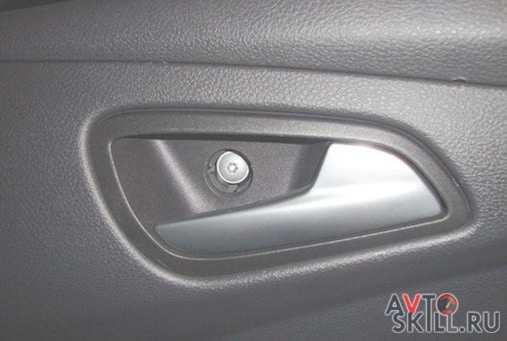

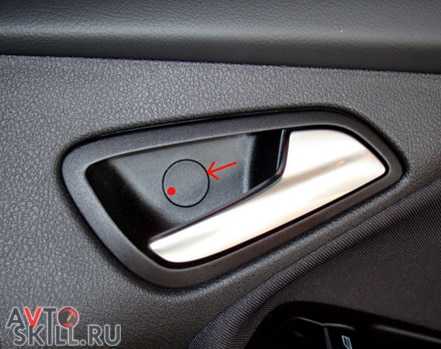

Затем переходят чуть вниз. В гнезде дверного замка находится один из винтов крепления дверной карты. Снимают заглушку. На отдельных моделях она имеет вид треугольника и сильно утоплена в гнездо. Чтобы вынуть её оттуда, надо повозиться. На других Фокусах 3 она вынимается достаточно просто: надо нажать на одну её сторону, на которую нанесена красная точка.

Под пластиком размещен винт крепления карты, его откручивают ключом 25.

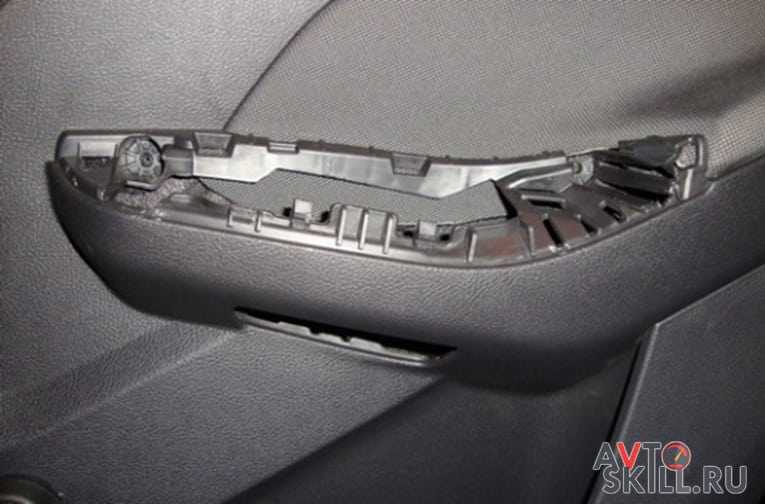

Далее с дверной ручки демонтируют верхнюю пластиковую накладку. Она держится на пластмассовых держателях и входит расположенным на её краю штырем в паз. Панельку поддевают в разных местах съемником и аккуратно вытаскивают в сторону из паза.

Под ней оказываются два винта-самореза, выкручивают их ключом на 25.

В боковой части вверху находят малоприметную заглушку из полимера. Также съемником подковыривают её и снимают.

Расположенный под ней винт откручивают ключом 25.

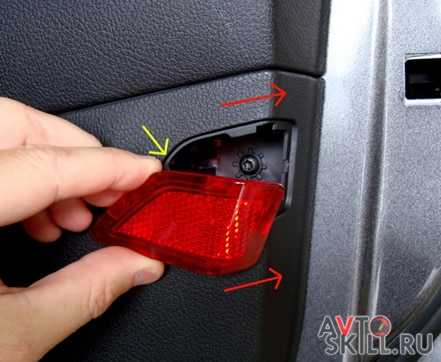

Следующий крепежный болт находится под красным отражателем

С ним надо обходиться осторожно, так как по отзывам, он весьма хрупкий. Его поддевают с угловой стороны и слегка выдвигают в противоположную сторону

Вывертывают тем же ключом последний винт крепления обшивки.

Теперь обшивка осталась держаться на шести взаимозаменяемых для всех дверей клипсах.

Рекомендуется начинать непосредственный съем панели с нижнего угла, где находится динамик. Поддевают рукой и постепенно снимают её с дверцы автомобиля.

Про снятие передней обшивки с Форд Фокус 3 подробнее в видео:

Как снять обшивку с задней двери

Из инструментов понадобятся те же ключ TORX 25 и съемники для обшивки. Желательно иметь запасные клипсы, подходящие для дверей фокуса 3.

Перед работой опускают стекло, отключают на аккумуляторе минусовую клемму.

Начинают работу с верхней части панели. Первый винт крепления обшивки находится за пластиковой заглушкой в гнезде дверного замка. Панельку поддевают съемником, снимают её. Вывинчивают ключом первый саморез.

Следующие два крепежных винта находятся под дверной ручкой. Если в модели предусмотрена ручная крутящаяся ручка открывания стекол, плоской отверткой или проволокой, как описано выше, снимают ручку.

Если стеклоподъемник электрический, сразу приступают к снятию дверной ручки. Она держится на трех фиксаторах: один посередине и два по краям. Поддевают сначала верхнюю правую часть, затем в середине, переходят к крайнему у дверцы, и отжимают последний третий крепеж. Накладку аккуратно поднимают вверх.

Отщелкивают разъем стеклоподъемника и откладывают верхнюю часть ручки в сторону.

Вывинчивают два крепежных болта торксом 25.

По всему периметру обшивки расположено семь одинаковых клипс.

Начинать съем панели задней дверцы фокуса3 рекомендуется с нижнего угла возле динамика. Там легко отщелкивается первый пистон. Далее обшивку сдергивают, постепенно отщелкивая от каждого крепления.

Установку панели производят в противоположном порядке.

Подробнее про снятие задней обшивки с Форд Фокус 3 в видео:

Как видим, демонтаж дверной обшивки на форд фокусах не представляет особой сложности и занимает не так много времени. Достаточно обзавестись необходимым инструментом, терпением и последовательно выполнять наши рекомендации. Надеемся, что данный материал принесет вам практическую пользу и для выполнения ремонтных работ, и для проведения тюнинга вашего автомобиля.

Зачем снимать обшивку с автомобильных дверей

Причины, по которым необходимо собирать дверные карты на автомобили Рено Дастер:

• восстановление электропроводки, поврежденной неправильной установкой сигнализации;
• снятие электропривода механизма подъема стекла в ремонт или замену;
• разборка электромеханического замка (например, при выходе из строя какого-либо компонента);
• замена или установка дополнительных динамиков акустической системы;
• ремонт электрического каркаса или наружной дверной панели, поврежденных в результате незначительной аварии;
• снятие корпуса зеркала заднего вида (только для передней двери Дастера);
• установка дополнительных элементов тюнинга для защиты салона от постороннего шума;
• восстановление нормального отвода дождевой воды, поступающей во внутренние полости двери через отверстия по стеклу.
