Как проверить шаровую на классике

Замена шаровых опор ВАЗ 2107

Шаровые опоры на ВАЗ 2107 ремонту не подлежат. На первых «семёрках» устанавливались разборные ШО, из которых можно было извлечь изношенный шаровой палец и заменить его. Современные же опоры не разбираются. Более того, если даже допустить возможность разборки, всё равно отремонтировать ШО не удастся, так как шаровые пальцы для ВАЗ 2107 давно сняты с производства.

Для замены ШО потребуется:

комплект новых шаровых опор;
домкрат;
приспособление для выдавливания опор из проушин;
комплект рожковых и торцевых ключей;
молоток;
отвёртка с плоским лезвием.

Порядок действий при замене шаровых опор

Замена шаровых опор на ВАЗ 2107 осуществляется следующим образом.

Поддомкрачивается и снимается колесо, на котором планируется замена ШО.

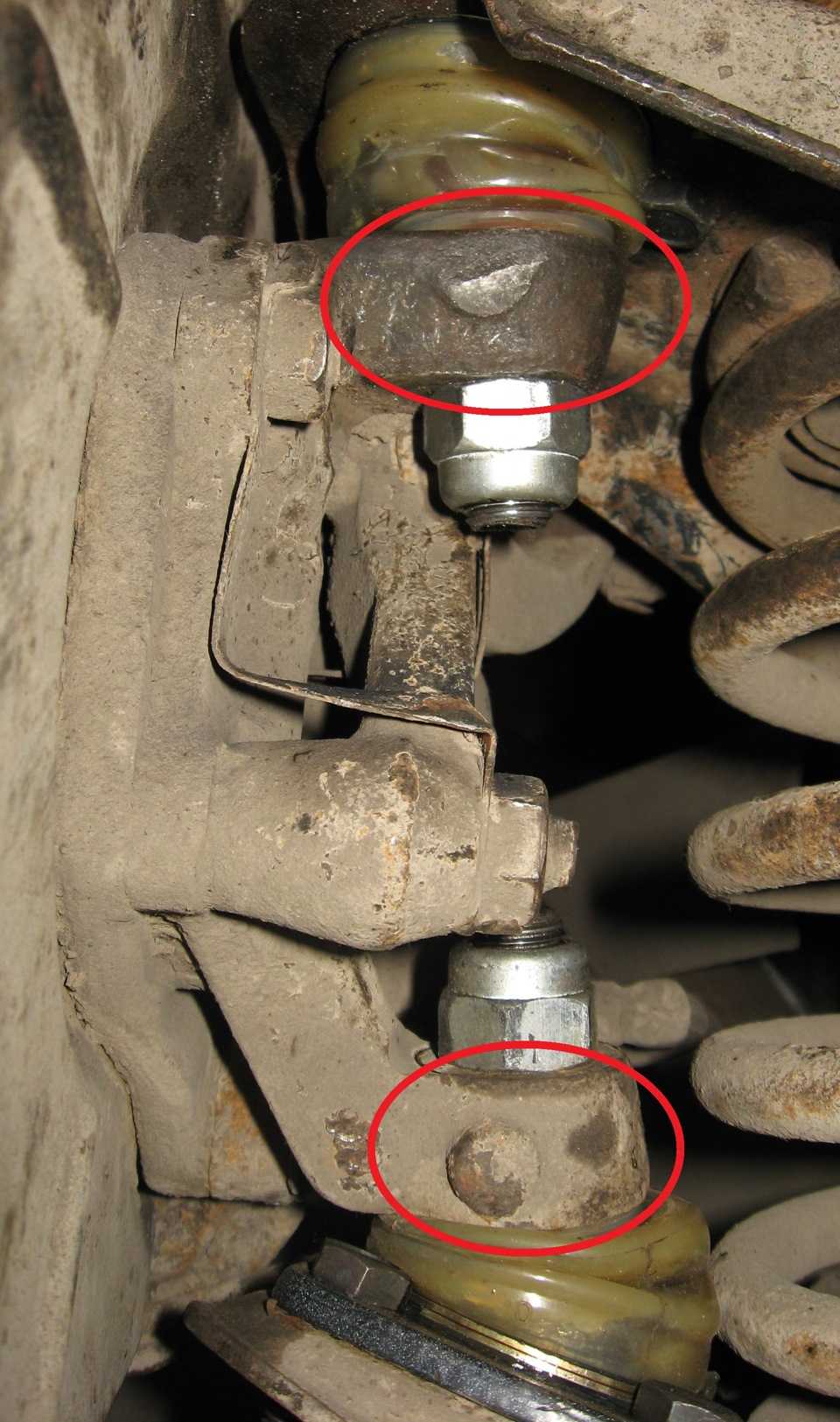

Рожковым ключом на 22 откручивается гайка крепления верхнего шарового пальца.
С помощью специального приспособления палец выпрессовывается из проушины.
Вместо приспособления для выдавливания пальца можно использовать молоток, которым наносится несколько ударов по подвеске. При этом палец поддевается монтажной лопаткой и вытаскивается вверх. Так как монтажная лопатка используется в качестве рычага, она должна быть довольно длинной.

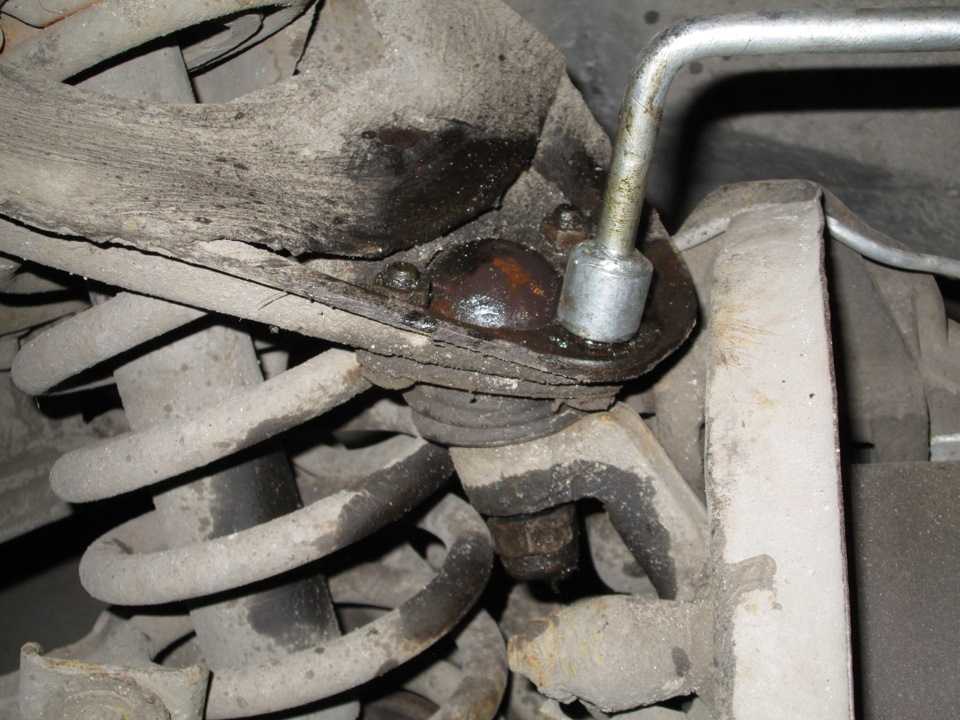

Ключом на 13 откручиваются три болта крепления верхней опоры к подвеске.
Верхняя шаровая опора извлекается из подвески.
Ключом на 22 ослабляется (на 6–7 оборотов) гайка крепления нижней шаровой опоры. Полностью выкрутить её невозможно, так как она упрётся в рычаг подвески.
С помощью специального приспособления из проушины выдавливается нижний шаровой палец.
Гайка крепления шарового пальца откручивается полностью.
Ключом на 13 откручиваются три крепёжных болта на проушине. Нижняя ШО извлекается из подвески.
Устанавливаются новые шаровые опоры.
Подвеска собирается в обратной последовательности.

Видео: замена шаровой опоры ВАЗ 2107

Таким образом, технически заменить шаровые опоры ВАЗ 2107 довольно просто. Однако на практике для выдавливания шаровых пальцев из проушин потребуется немалая физическая сила. Поэтому любому автовладельцу перед началом работ по замене ШО следует реально оценить свои возможности.

При наличии проблем с колесами далеко на автомобиле не получится уехать. ВАЗ 2106 не является исключением.

Для собственников “классики” основная головная боль заключается в шаровых опорах колес, которые не отличаются надежностью. С учетом качества дорожного покрытия, срок эксплуатации деталей никогда не был долгим, из-за чего с раз в 2 года или чаще (в зависимости от пробега авто) нужно менять шаровую опору.

ВНИМАНИЕ!
Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Диагностика шаровых опор ВАЗ 2107

Удостовериться, что причиной скрежета или скрипа является именно шаровая опора, можно различными способами.

На слух. Для этого потребуется помощник. Два человека раскачивают автомобиль с заглушённым двигателем, одновременно надавливая с двух сторон на капот автомобиля. Если при этом со стороны одного из колёс раздаётся нехарактерный звук, соответствующая ШО изношена или нуждается в смазке.
Выявление люфта ШО. Колесо, на котором с большой долей вероятности вышла из строя опора, поднимается домкратом примерно на 30 см. Помощник из салона до отказа выжимает педаль тормоза. После этого следует с силой покачать колесо сначала в вертикальной плоскости вверх и вниз, затем вправо и влево. При заблокированных тормозах люфт сразу проявится. Даже если он незначителен, ШО всё равно необходимо поменять.

Какую шаровую опору выбрать для “классики”

Шаровый палец — ключевой элемент опоры, от которого зависит уровень надежности всей подвески автомобиля.

Требования к нему должны быть жесткими:

изготовление из стали высокого качества;
поверхность пальца (не сам шар) обязательно должен быть закалена;
палец и иные детали обязательно должны изготавливаться путем холодной высадки, после чего термически обрабатываться.

Для возможности отвечать заявленным требованиям необходимы существенные производственные затраты, из-за чего такое возможно только крупными отечественными и иностранными производителями.

Пользуются популярностью шаровые опоры фирм:

Наименование компании	Особенность	Стоимость, компл.
Белмаг	Низкая себестоимость в сочетании с неплохим качеством	В среднем 1,2 тыс. руб. В среднем 1,7 тыс. руб.
Трэк	Наличие прозрачных пыльников, что создает удобство при ревизии шаровой	В среднем 1,7 тыс. руб.
Кедр	Отличается повышенным уровнем качества, однако из-за многочисленных подделок отыскать оригинал достаточно сложно	В среднем 1,2 тыс. руб.
Lemforder	Французские детали всегда пользуются спросом из-за отменного качества	В среднем 1,5 тыс. руб.

Указанные производители у собственников ВАЗ 2106 пользуются наибольшей популярностью.

Цена оригинальных запчастей LADA составляет порядка 1,5 тыс. руб.

Усиленные шаровые опоры стоят дороже.

Основные правила перед приобретением:

обязательная проверка комплектации — все элементы должны быть;
если палец можно с легкостью сдвинуть палец — деталь бракованная.

Методы проверки шаровой опоры

Существует 3 основных метода, позволяющих автовладельцу самому проверить состояние шаровой автомобиля. Первый и самый простой — не снимая колеса и даже не поддомкрачивая машину. Второй — с использованием домкрата (нужно вывешивать колеса поочередно). Третий — с использованием подъемника. Такой метод доступен правда лишь в условиях СТО, но подобный метод диагностики дает самый точный ответ на вопрос о состоянии шаровой опоры автомобиля. Также методы проверки отличаются в зависимости от того, к какому типу относится шаровая — однорычажному или многорычажному. Так что рассмотрим более детально исправность шаровой без подъемника ориентируясь лишь стук, люфт и степень износа по тому как шар болтается в корпусе.

Типы шаровых опор

Выбор метода проверки зависит от типа используемых в автомобиле шаровых опор. Как указывалось выше, они бывают двух типов, в частности:

Однорычажная или типа Макферсон. Конструкция выполнена таким образом, что в верхней части колесо и его ступица держится на стойке, и вместе с этим снизу опирается на рычаг, с которым контактирует шаровая опора. Такая конструкция используется в большинстве обычных бюджетных автомобилей и чаще всего описывается проверка именно такого типа устройства.
Многорычажная. Здесь конструкция предполагает наличие двух рычагов — верхнего и нижнего, к которым прикреплен поворотный кулак. В соответствии с тем, что рычагов два, то и шарниров имеется два, по одному с каждой стороны.

Альтернативный метод

Напоследок отметим, что выпрессовать палец опоры или наконечника можно даже, если нет возможности изготовить съемный механизм. Но такой метод следует использовать только в крайних случаях. Для извлечения пальца потребуется наличие монтировки и молотка.

Монтировка используется в качестве рычага и ее нужно установить так, чтобы создать усилие на отжатие опоры или наконечника, к примеру, поместить ее между рулевой тягой и проушиной стойки.

После создания усилия монтировкой, необходимо молотком наносить мощные удары по телу проушины. Если все правильно сделать, то после 2-3 ударов палец выскакивает.

Недостатком этого метода является то, что из-за ударных нагрузок можно повредить проушину, поэтому желательно все же применять съемники, а не выбивать опору.

Добро пожаловать! Шаровые опоры – при езде по хорошим дорогам они живут гораздо долгую жизнь и меняются редко, так же и остальная ходовка, но в России встретить качественные дорого очень большая редкость, особенно для тех кто живет в небольших деревнях, в небольших городах и сёлах, поэтому то и шаровые опоры менять очень часто придётся, из-за изношенных опор колесо при наезде на кочку больно сильно заваливаться будет, в связи с этим будет происходить потеря сцепных качеств с дорогой а на большой скорости это уже не так то и безопасно.

Примечание! Опор на классике всего четыре, две в левой части находятся и две в правой, снимаются что верхние, что нижние опоры абсолютно идентично, закреплены они на трёх гайках (Сразу думайте какой инструмент Вам понадобится), но прежде чем эти гайки выкручивать, нужно будет гайку пальца шаровой опоры отвернуть, выбить палец из рычага (Лучше всего в этом случае спец. съёмником воспользоваться, для снятия опор) и уже выкрутив гайки, шаровую снять можно будет, учтите одно Но! Шаровые находятся в самом низу, поэтому со временем закисают и рукой их подцепить просто не получается (Когда откручено всё), в этом случае понадобится небольшой лом или же толстая мощная отвёртка!

Читать также: Запуск двигателя с реверсом

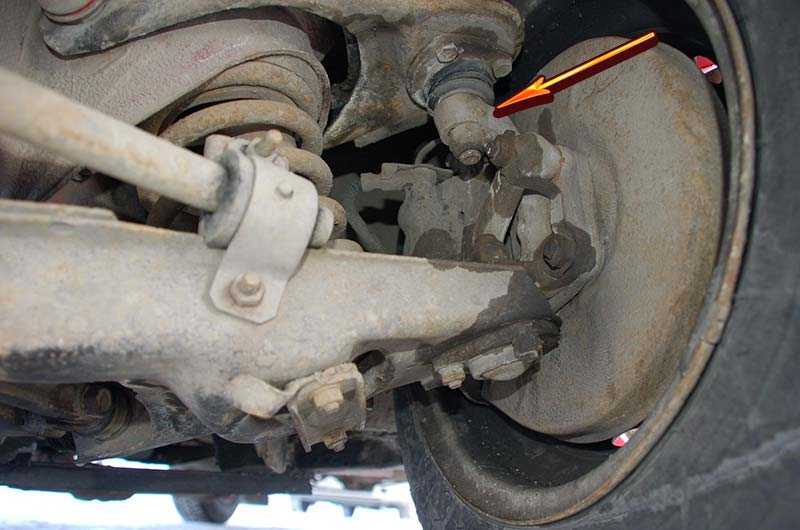

Где находятся шаровые опоры? В подвески классического автомобиля присутствуют такие элементы которых в передне приводных машинах нет, так в классике есть рычаги, а именно нижний и верхний рычаг, между которыми находятся пружины и амортизаторы, на данных же рычагах закрепляются ещё и шаровые опоры, одна шаровая располагается сверху, другая же шаровая находится внизу, обе они указаны стрелками на фото ниже:

Когда нужно менять шаровые опоры? Шаровая опора состоит из пыльника (Так называемая резинка, указана она синей стрелкой) под которым находится вся сердцевина (Главная часть) шаровой опоры, если быть более точнее то там расположен шар который может перемещаться, кроме этого туда набита ещё и смазка, так вот это главная часть у шаровой опоры и если внутри всё разобьётся или попадёт грязь, то такая опора будет подлежать сразу же замене, иначе колёса как мы уже сказали будут заваливаться уже при наезде на небольшую яму, что очень опасно при наезде на скорости на кочку и ещё кой что, изношенные опоры будут издавать различного рода звуки, в основном это стук и скрипы, поэтому если Вы начали слышать постоянно при езде что то из перечисленного, то в таком случаем займитесь проверкой шаровой опоры, это очень легко, главное чтобы инструмент нужный под рукой был (Как проверить опору, показано в видео-ролике в самом конце этой статьи).

Критерии выбора шаровых опор

Чтобы выбрать качественные шаровые опоры для автомобиля марки ВАЗ 2107, следует учитывать ряд характерных особенностей этой детали и ее конструкции в целом:

выдержаны все требования безопасности, чтобы транспортное средство в любых ситуациях сохраняло устойчивость курса;
коррозийная стойкость;
предусмотрены возможности работы этой детали в условиях экстремального вождения;
исключено попадание в конструкцию опоры влаги, пыли, различных мелких предметов, которые могут повредить основной механизм этой детали;
цельность корпуса и надежность всей конструкции;
материал изготовления шарового пальца;
гарантийный период эксплуатации.

Возможные поломки ходовой части

Поднятие авто

К неисправностям подвески ВАЗ 2107 относится износ резиновых элементов подвески, а также могут износиться шаровые опоры. Иногда во время эксплуатации из строя выходят пружины и стойки-амортизаторы.

Выполнить ремонт передней подвески ВАЗ 2107 своими руками можно в гаражных условиях, но сначала нужно продиагностировать ее состояние. Загоните машину на смотровую яму или эстакаду, а при осмотре определите состояние резиновых элементов, проверьте все зазоры в шаровых опорах и убедитесь в отсутствии масляных подтеков из амортизатора, а также проверьте целостность пружины.

Для проверки состояния амортизатора своими руками необходимо хорошенько нажать на крыло автомобиля сверху, добившись сжатия амортизатора

Затем отпустите и обратите внимание, как поведет себя авто. Амортизатор должен моментально принять начальное положение без лишних колебаний

При сильном износе стоек машина будет качаться, и их придется заменить.

Как устроена передняя подвеска?

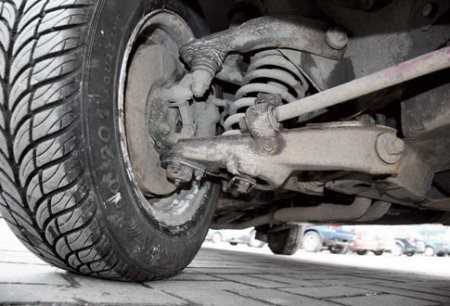

Вид рычагов снизу

Спереди подвеска ВАЗ 2107 имеет независимую конструкцию и состоит из двух рычагов: один сверху, второй снизу. Также имеется винтовая пружина и телескопический амортизатор-стойка. В подвеске есть стабилизатор поперечной устойчивости.

Нижний рычаг осью прочно закреплен на поперечине подвески болтами, а она, в свою очередь, держится на передних лонжеронах. Верхний рычаг прикреплен к стойке брызговика, но собственной оси у рычага нет – в ее качестве выступает длинный болт, который проходит через стойку.

Для обеспечения поворота рычагов вокруг оси в конструкции предусмотрены сайлентблоки, представляющие собой резинометаллические шарниры. На концах рычагов находятся шаровые шарниры, к которым прикреплен поворотный кулак с цапфой для установки ступицы. Винтовая пружина располагается между стойкой брызговика и нижним рычагом. Чтобы она не сдвинулась с места, концы установлены в опорные чашки. Внутри пружины находится гидравлический амортизаторы. Корпус амортизатора крепится к нижнему рычагу через резинометаллический шарнир.

Через резиновые подушки шток амортизатора прикреплен к кузову. Стабилизатор поперечной устойчивости концами крепится к нижним рычагам ходовой части, а в центре к лонжеронам. Для исключения контакта лонжеронов со стабилизатором между ними располагаются резиновые подушки.

Диагностика состояния шаровой опоры

О необходимости проведения диагностики автовладелец может узнать по нижеперечисленным симптомам неисправности шаровой опоры:

проезд по небольшим горбкам и ямкам сопровождается посторонними звуками, исходящими от передней подвески;
в колесных арках присутствует стук при вхождении в поворот на скорости более 35 км/ч;
вывернуть руль становится труднее и появляется скрип и скрежет;
снижение уровня контроля над автомобилем при прохождении поворота;
частичная потеря управляемости машиной во время проезда по неровному дорожному покрытию.

Для косвенной проверки состояния шаровой опоры необходимо воспользоваться нижеприведенным методом.

Вывесить колесо со стороны, с которой предполагается выход из строя шаровой.
Крепко взяться за покрышку одной рукой снизу, а второй сверху.
Пошатать колесной диск. Если это удалось, то требуется более точная диагностика подвески. Люфт может говорить не только о неисправности шаровой опоры, но и часто является последствием чрезмерного износа стоек стабилизатора или рулевых наконечников.

Проверка люфта колеса

Более точно можно выявить неисправную шаровую, если получить доступ к автомобилю со стороны днища. Для этого необходимо воспользоваться эстакадой, смотровой ямой или подъемником.

Вставить монтажку между рычагом и шаровой.
Пошатать монтировку.
Наличие ощутимого люфта недопустимо, так как он является признаком необходимости замены опоры.

Получив доступ снизу машины, следует визуально осмотреть пыльник. На нем не должно наблюдаться механических повреждений, например, трещин или надрывов

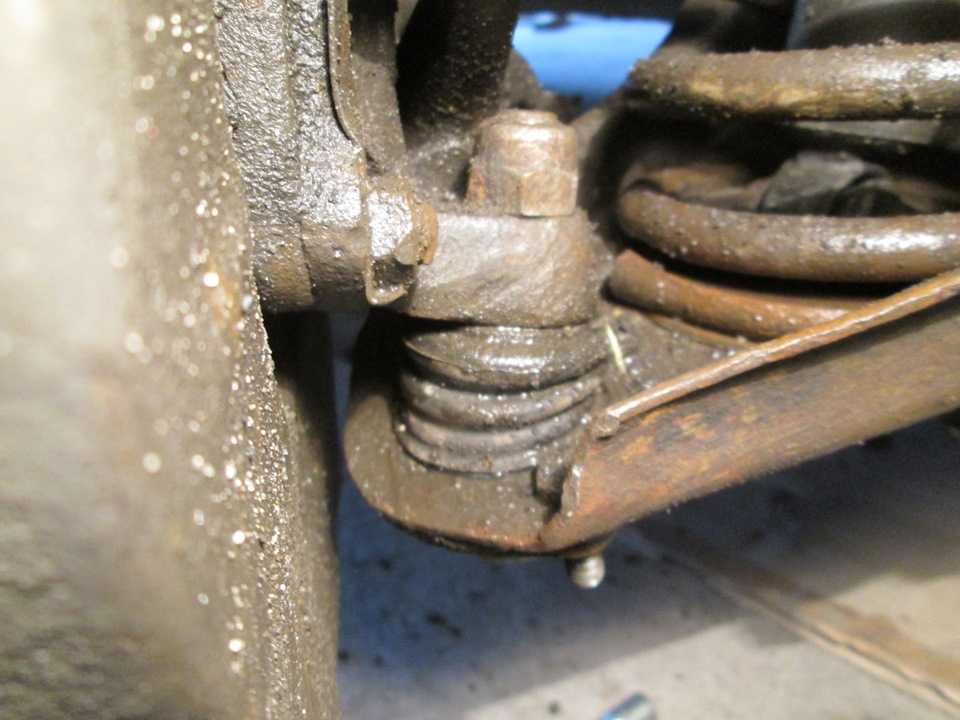

Проступающая смазка также является поводом уделить внимание шаровой опоре

Проступающая смазка на пыльнике шаровой опоры

Наиболее точно диагностику шаровой можно провести, демонтировав ее. Опору требуется зажать в тисках и проверить осевое и радиальное перемещение пальца. Он не должен двигаться от усилия руки. Наличие любого люфта говорит о том, что шаровая опора подлежит обязательной замене.

Проверка осевого и радиального перемещения пальца в опоре, зажатой в тисках

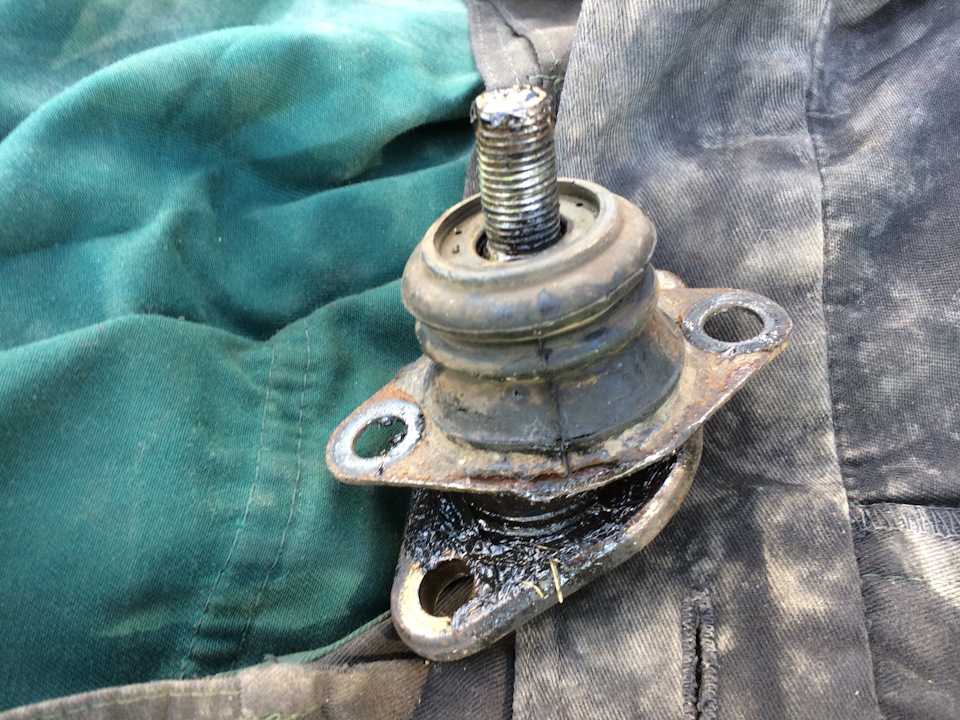

Порванный пыльник, в большинстве случаев, сигнализирует о необходимости приобретения новой опоры. Все же при желании сэкономить можно провести более детальную диагностику состояния смазки и по результатам проверки принять решение о целесообразности замены. Если заметно, что грязь присутствует внутри шаровой, то нанесение новой консистентной смазки поверх не имеет смысла и требуется купить новую запчасть.

При нежелании поиска неисправности или наличии сомнений в выходе из строя именно шаровой рекомендуется обратиться на СТО.

О других производителях

Как уже говорилось выше, производство качественных шаровых опор требует серьёзных затрат. И это не может не сказываться на конечной стоимости изделия. Поэтому крупных производителей опор для ВАЗ 2107 существует всего четыре, и все они перечислены выше. Разумеется, есть фирмы помельче, предлагающие автолюбителям шаровые опоры почти вдвое дешевле. Но любой здравомыслящий человек понимает: если шаровая опора стоит вдвое дешевле, значит, при её изготовлении производитель на чём-то сэкономил. Чаще всего экономят либо на ультразвуковом анализе заготовок для штоков, либо на термической обработке. Ни первое, ни второе не сулит покупателю опоры ничего хорошего.

У дешёвых шаровых опор срок службы очень недолог

И если автовладелец находится в здравом уме, то он не станет реагировать на соблазнительно низкую цену и экономить на детали, от которой в буквальном смысле зависит его жизнь. Именно по этой причине малоизвестные производители дешёвых опор в этой статье рассматриваться не будут.

Здесь же следует упомянуть о ещё одной неприятной вещи: о подделках. В последнее время на прилавках автомагазинов стали появляться шаровые опоры известных марок, стоящие подозрительно дёшево. При ближайшем рассмотрении подавляющее большинство из них оказываются поддельными, причём часто подделки выполнены настолько качественно, что распознать их под силу только специалисту. Для обычного автолюбителя критерий отбора опор всё тот же: цена. Она должна быть примерно такой, как указано выше. А если шаровая опора известного бренда стоит вдвое дешевле, то покупать такую деталь категорически не рекомендуется.

Демонтаж и установка верхней шаровой опоры

Выкручиваем гайку крепления шарового шарнира к кулаку. Мешать ничего не будет, откручиваем её полностью. Устанавливаем съемник и распираем его. Молотком и наставкой выбиваем палец из кулака.

Снимаем ступицу с пальца и отводим в сторону. Откручиваем крепежные болты от рычага.

До замены верхней шаровой опоры ваз 2107 её нужно тоже обслужить. Снять пыльник и положить под него дополнительную смазку.

Установку производим в обратной последовательности.

Закручиваем болты крепления к рычагу. Шляпки болтов должны смотреть вниз в сторону пыльника. Если поставить шляпками вверх, то можно порвать его.

Так же, как и с нижним шарниром, при затягивании гайки, палец верхней опоры может прокручиваться. Есть выход из положения.

Ставим под нижний рычаг брусок. Устанавливаем между верхним рычагом и отбойником ключ и опускаем автомобиль.

Подобным образом меняем шаровые опоры на ваз 2107 с другой стороны. Все болтовые соединения перед закручиванием нужно смазывать, чтобы они не заржавели. При последующих заменах открутить их не составит труда.

Для наглядности смотрите видео замены шаровой опоры ваз 2107:

Как проверить исправность нижней шаровой

Проверить нижние шаровые можно так само как и в случае с верхними, но результат будет намного эффективнее если задействовать монтировку и установить машину на эстакаде или подъемнике. Нужно просовывать монтажку между цапфой и рычагом, чтобы разгрузить шаровую опору и проверить возможность ее движения. Приведенные ниже методы проверки подходят для проверки однорычажной системы.

Проверка нижних шаровых на подъемнике

Проверка шаровой видео инструкция

Так, для проверки нижней шаровой в однорычажной системе подвески необходимо использовать домкрат и монтировку. Машину желательно загнать на эстакаду (смотровую яму) либо на подъемник с тем, чтобы было удобнее выполнять диагностику. Алгоритм проверки в данном случае будет следующим:

Установить машину на эстакаду (с установкой на ручной тормоз) либо на подъемник.
Если используется смотровая яма или эстакада, то необходимо воспользоваться домкратом, в частности, вывесить то колесо, опора которого проверяется. Подъемник с машиной, естественно, нужно поднять до удобной высоты.
Аккуратно, таким образом, чтобы не порвать пыльник (его тоже нужно будет проверить) заложить плоский конец монтировки между проушиной поворотного кулака (цапфа) и рычагом опоры.
Далее нужно аккуратно покачать монтировкой вверх и вниз таким образом, чтобы разгрузить и вновь загрузить проверяемый шарнир. То есть, шаровой палец будет двигаться в вертикальном направлении.
Если шарнир исправен — люфта под монтировкой быть не должно. Если он есть — его сразу будет видно на глаз и даже ощущаться на ощупь. Наличие люфта — прямое указание на то, что шаровая опора пришла в негодность и требует замены.

Проверка нижней шаровой опоры на машине без подъемника

Метод проверки шаровой без подъемника можно осуществить с помощью дополнительного упора, наподобие пенька, способного выдержать массу автомобиля либо подобной конструкции.

Так, вначале надо поддомкратить испытуемое колесо, после чего под шаровую поместить упор таким образом, чтобы нагрузить шаровую опору. Если она находится в относительном порядке, то колесо автомобиля останется в подвешенном состоянии и будет беспрепятственно вращаться, не издавая посторонних стучащих звуков. Если при вращении колеса в нем чувствуется биение и стук — значит, шаровая опора вышла из строя и подлежит замене.

Конструкция подвески некоторых автомобилей еще предусматривает и наличие диагностического отверстия, специально сделанного для измерения расстояния от поверхности шаровой опоры до основания пальца. Однако при этом необходимо знать допустимые значения соответствующих расстояний. Их можно узнать из технической документации. Расстояние проверяется измерительными приборами. Наличие указанного отверстия значительно упрощает процесс диагностики шаровой опоры на износ своими руками без каких либо приспособлений.
