Как проверить свечи накала дизельного двигателя самому

Установка прибора в нужный режим для проверки

Мультиметр (тестер) – это компактное устройство, позволяющее выполнять различные электрические измерения. Оно удобно для идентификации повреждений в электросети и электроинструментах.

Процедура прозвонки предполагает проверку целостности электроцепи и наличия прямого контакта. В большинстве моделей тестеров этот режим встроен изначально. Для его активации нужно повернуть переключатель в центре устройства в соответствующее положение (к значку зуммера или диода).

Кроме того, необходимо верно подсоединить щупы-измерители. Щуп черного цвета следует вставить в отверстия с обозначением «COM» и значком заземления. Измеритель красного цвета нужно вставить в разъем со знаком «VΩmA». Тестирование можно начинать сразу после постановки элементов управления в необходимое положение.

Наконечники из металла нужно замкнуть, после чего должен раздаться пищащий звук зуммера. На дисплее отобразятся нулевые значения, которые означают, что нет никакого сопротивления или разрыва. Если же цепь 220 Вольт разомкнулась, на экране отобразится цифра “1”.

Запуск дизеля: отличия от бензиновых моторов

Дизельный двигатель заводится совсем не так, как бензиновый. Летучий бензин даже при температуре -40° C готов вспыхнуть от одной искры, которую в цилиндрах создают свечи зажигания. Дизельному топливу — даже зимнему — из-за низкой летучести для воспламенения нужны те же 40 градусов, но уже со знаком «плюс» (а летнему — и вовсе +62° C). Недаром соляр называют тяжёлым топливом.

Высокую температуру, необходимую для горения дизеля, в цилиндре создаёт сжатие воздуха поршнем. Как и любой газ, воздух сжимается неохотно, при этом растёт его давление и температура. Когда форсунка впрыскивает порцию дизтоплива, оно самостоятельно воспламеняется от контакта с горячим сжатым воздухом — из-за этого часто говорят, что дизель заводится давлением или взрывом. Старые дизельные моторы, не оснащённые электронным впрыском и датчиками, легко могут работать без аккумулятора, поскольку воспламенение топлива в цилиндрах происходит механически, без каких-либо искр и свечей зажигания.

Но дизельную идиллию рушит мать-природа: при похолодании до минусовых температур сжатия воздуха в цилиндрах уже недостаточно, чтобы нагреть топливо до самовоспламенения. Поэтому совсем отказаться от свечей в дизельном двигателе невозможно. Просто свечи здесь нужны не для зажигания топливно-воздушной смеси, а для её нагрева.

Специфика

То, что дизель, как и «бензинка», преобразовует возвратно-поступательные движения поршня в механическую работу, является само собою разумеющимся. Чтобы лучше понять причины плохого пуска, поговорим о специфике цикла Дизеля.

В моторах такого типа отсутствуют катушка, распределитель, ВВП и свечи зажигания как таковые. Они ему не нужны, поскольку в камерах сгорания происходит самовоспламенение топливной смеси. Воздух, попадая в камеру сгорания, сжимается поршнем. Отчего в камере сгорания происходит значительное повышение температуры. Именно высокая температура топливно-воздушной смеси заставляет дизель самовоспламеняться. В холодную погоду для облегчения разогрева воздуха в камере сгорания все ДВС оснащаются свечами накала.

Механика

Закоксование поршневых колец

Одной из причин плохого запуска на холодную может быть естественный износ цилиндро-поршневой группы:

выработка в цилиндрах, эллипсность;
залегание, износ компрессионных колец;
негерметичность камеры сгорания и многие другие.

Зимой либо после простоя в мороз «уставший» двигатель с подобными проблемами запустить будет особенно сложно. Даже хороший аккумулятор и исправный стартер не станут гарантией хорошего пуска утром в мороз

Если до прогрева ДВС дымит, не развивает никакой тяги, работает неустойчиво либо и вовсе глохнет, а после на горячую симптомы исчезают, уделите пункту «компрессия» особое внимание. Учтите, что на горячую изношенный дизельный ДВС будет заводиться без проблем

Система пуска

Режим зарядки исправным генераторм

Поскольку для запуска дизельное топливо необходимо достаточно сильно сжать, дизель априори имеет усиленный стартер. Для запуска зимой в мороз стартер требует от аккумулятора гораздо большей выдержки. Разумеется, для пуска необходим достаточный ток. Если стартер на вашем авто исправен, проблема плохого пуска в мороз может быть в недостаточном пусковом токе.

проверьте степень заряженности в каждой секции батареи (значение для исправной АКБ, заряженной примерно на 80%, не ниже 12,4.) и значение плотности электролита (соответственно, 1.233);
окисления контактов на стартере, клеммах АКБ либо «массе» не смогут пропустить на стартер достаточный ток.

Измерить давление в рампе можно с помощью компьютерного диагностического оборудования и соответствующего ПО.

Как обеспечить беспроблемный запуск автомобиля зимой?

Это одно из главных условий беспроблемного старта в морозы. Особенность такого дизтоплива заключается в том, что оно способно сохранять характеристики при более низких температурах

Здесь стоит обратить внимание, при какой температуре замерзает дизельное топливо

Согласно установленным стандартам помутнение, загелирование возможно:

после -25 -35 градусов (если используется качественная зимняя солярка);
после -45 -65 для арктического топлива.

Но даже при выборе качественного топлива нельзя исключить вероятность подмерзания при сильном понижении температур. Чтобы избежать неприятных ситуаций, стоит использовать антигель. Это специальная присадка, способная влиять на низкотемпературные показатели дизтоплива. Так, даже в сильный мороз, горючее будет прокачиваться и разбрызгиваться.

Выбирая гель для дизельного топлива зимой, стоит отдать предпочтение продукции проверенных марок, иначе легко приобрести составы, которые нанесут вред машине. Одной из лучших считается присадка Hi-Gear Супер Анти-Гель.

Как использовать присадку:

состав можно добавлять перед заправкой непосредственно в бак, а при подаче горючего все хорошо перемешается;
другой вариант предполагает добавление в бак смеси присадки и топлива.

Хранить антигель нужно в тепле, иначе он замерзнет.

Что делать, если дизельное авто не заводится

Если температура опустилась ниже -10 градусов, спешить со стартом не стоит, сперва рекомендуется прокалить свечи, если они предусмотрены на машине.

Для этого нужно:

включить зажигание, вместе с которым начинает работать и реле накала свечей; по истечении 10 секунд зажигание нужно выключить, а через 5 повторить процедуру еще раз, обращая внимание на работу лампочки накала свечей; когда лампочка погаснет, можно заводить авто, работая педалью газа, если в автомобиле не установлен электронный ТНВД. На что обратить внимание:. На что обратить внимание:

На что обратить внимание:

Если установлены свечи зажигания, их проверяют в первую очередь – снимают шину, выкручивают свечи. Используя толстую проволоку, подсоединяют + к + накопителя, корпус к минусу. Когда свеча исправна, для накала наконечника требуется не более 5 секунд. Если накаливание занимает больше времени или не происходит, нужна замена. Этот метод работает для свечей на 12 Вольт, если они на 6, выполняется парное тестирование.
Реле – может не подавать ток на шину. Проверка проводится на холодном авто при использовании лампочки или тестера. Здесь один контакт подсоединяется к шине, а другой к массе и включается зажигание.

Если на автомобиле установлен дизель, заводка зимой может стать настоящей проблемой. Чтобы эксплуатация авто не доставляла хлопот, подготавливая машину к холодам, стоит убедиться в исправности АКБ, свечей, заправлять качественное горючее, использовать присадку.

Тонкости запуска двигателя в различных ситуациях

Изучая форум, легко встретить различные ситуации, при которых владельцы авто пытались завести дизель в мороз, советы и оптимальный алгоритм действий помогут избежать многих проблем.

Вариант №1

Несколько раз в попытках завести авто стартер активно крутит, но мотор не запускается, при этом свечи полностью исправны. Обычно причина заключается в отсутствии подачи топлива – парафин забил сетку приемника или присутствует в магистрали.

Что делать:

используя насос, компрессор, нужно продуть магистраль;
прогревают бак, направляя тепло от горелки вдоль конструкции;
при необходимости прогревается и аппаратура, здесь достаточно использовать горячую воду.

Вариант №2

Мотор заводится, некоторое время машина едет. Но вскоре отмечается потеря тяги, динамики, при подгазовке силовой агрегат подтравливает, авто глохнет, не заводится вновь. Значит, приемная сетка в баке засорена. Для устранения проблемы достаточно прогреть бак.

Вариант №3

После продува магистрали, прогрева системы, бака мотор заводится, но развивать обороты не может, машина не едет. Значит, парафин засорил фильтр тонкой очистки – его нужно прогреть. Также можно залить теплую солярку, нагрев ее отдельно.

Что влияет на износ / повреждение свечей накаливания?

Мы подошли к ответу на самый главный вопрос, содержащийся в названии нашего текста. Что вызывает выход из строя свечей накаливания? Давайте посмотрим.Свечи накаливания работают в очень тяжелых условиях. Резкие перепады давления и температуры выхлопных газов являются фактором, ускоряющим их износ. Однако причин неудач гораздо больше.• Слишком высокий электрический ток свечи накаливания. Причина может заключаться в выходе из строя регулятора напряжения и генератора.• Использование неподходящей свечи накаливания, которая не подходит для конкретной модели двигателя. Например, в нем установлена свеча накаливания, рассчитанная на питание 5 В, вместо свечи накаливания, рассчитанной на питание 12 В. Похожая ситуация может возникнуть в автобусах и грузовиках. Там можно использовать свечу накаливания, рассчитанную на 12 В вместо 24 В.• Слишком долгое время нагрева свечи — вызвано установкой свечи 24 В в системе, в которой свеча должна питаться напряжением 12 В. Или установить вилку на 5В в двигатель легкового автомобиля, при этом вилка должна питаться от 12В.• Проблемы с правильным углом распыления топлива.• Проблемы с нерегулярным впрыском топлива.• Неисправность системы впрыска топлива.• Недостаточно затянутая свеча накаливания — из-за чего свеча неправильно расположена в моторном отсеке.

Подведем итог: состояние свечей накаливания зависит от технического состояния двигателя. Проблемы с подачей топлива или электросистемой всегда отрицательно сказываются на состоянии свечей накаливания

Также крайне важно правильно подобрать свечи накаливания для конкретного автомобиля, а также правильно их установить. Необходимы данные производителя автомобиля о параметрах свечи зажигания, которую следует использовать в данном автомобиле (двигателе), а также данные о моменте затяжки свечей накаливания.Поэтому, на наш взгляд, замену свечей накаливания должны производить механики

Тем более, что это делается раз в несколько лет. И риск намотать свечу (особенно очень дорогую), керамическую, очень велик.При разборке и установке свечей накаливания стоит использовать специальные химические вещества, поддерживающие разборку. К ним относятся, например, средства для разборки свечей накаливания и высокотемпературные смазки (керамические, медные) для смазки резьбы свечи зажигания.

Интересное еще здесь: Обзоры.

Динамика автомобиля
4-дверные купе: что это на самом деле?

Визуальная проверка

По состоянию свечей накала можно диагностировать не только неисправности, связанные с самими изделиями, но и много других проблем связанных с деталями цилиндропоршневой группы, электронного оборудования системы подогрева, топливной системы.

Но прежде, чем демонтировать нагревательные элементы, обратите внимание, как они закручены, хороший ли у них контакт с питающей шиной, если он слабый, то и свечи будут работать плохо. Неправильный демонтажи и монтаж элементов, особенно связанный с моментом затяжки, приводит к повреждению электрода, потери компрессии, разрушению сердечника в результате его вибрации (характерно для керамических свечей, которые не затянуты)

Неправильный демонтажи и монтаж элементов, особенно связанный с моментом затяжки, приводит к повреждению электрода, потери компрессии, разрушению сердечника в результате его вибрации (характерно для керамических свечей, которые не затянуты).

Сами свечи накаливания желательно снимать только в том случае, когда проверка тестером показала явные проблемы с ними. Нагревательные элементы очень хрупкие и есть большая вероятность их повреждения, особенно если они прикипели.

Затяжку нужно проводить только динамометрическим ключом с усилием не более 20 Нм. Все остальные гайки закручиваются без нажима вручную обычным ключом.

Нельзя допускать, чтобы был сильно уменьшен зазор между калильной трубкой и корпусом – это приведет к перегреву свечи.

Все это нужно учесть перед снятием и визуальным осмотром изделий.

Оплавление кончика

Причины:

Перегрев в результате позднего зажигания или низкой компрессии;
Впрыск топлива происходит рано;
Вышел из строя напорный клапан. Признак – двигатель работает с нехарактерным звуком. Из-под гайки топливопровода идущего к форсунке, при ее выкручивании на работающем автомобиле, идет пена, а не топливо.
Забитые форсунки. Это приводит к неправильному распылу топлива. Проверка форсунок делается на стенде, где визуально видно, как формируется факел впрыска.

Дефекты на свече

Если на свечах накала выявлены преждевременные дефекты (пробег авто не большой): вздутие корпуса, следы перегрева, трещины, то причинами этому может быть:

Вышло из строя реле накала. Оно долго не отключается, что и приводит к перегреву.
Повышенное напряжение в бортовой сети.

В первом случае придется проверять реле тестером (омметром). А определить, вообще оно работает или нет, можно по характерным щелчкам. Во втором случае нужно проверить напряжение бортовой сети мультиметром.

В предкамере головки блока цилиндров находится самая тонкая часть свечей

Обратите на нее внимание. Корпус здесь не должен иметь оплавленные участки и трещины

Это является признаком того, что скоро изделие выйдет из строя несмотря на то, что сейчас работает. Лучше его сразу заменить.

Самостоятельная проверка свечей накала дизельного двигателя

Как уже было сказано, свечи накаливания обеспечивают уверенный запуск дизельного мотора, что особенно необходимо в морозы. Условно такое решение можно считать своеобразным подогревателем. На разных моделях дизельных авто подобные решения могут отличаться по алгоритму работы и общей схеме реализации. Объединяет их одно – наличие вкрученной в блок свечи накаливания.

Ранние разработки предполагают постоянное включение калильных свечей на дизеле параллельно включению зажигания, то есть при каждой попытке завести дизельный мотор свечи накала нагреваются независимо от актуальной температуры ДВС. Что касается более «свежих» дизелей, накал может не активироваться системой в том случае, если двигатель уже прогрет или температура окружающего воздуха является плюсовой.

Данные особенности необходимо отдельно учитывать перед тем, как проверять свечи накала. Потребуется отдельно выяснить, при каких условиях задействуются элементы для прогрева камеры сгорания на конкретной модели дизельного двигателя. Включение свечей накала сопровождается загоранием отдельной лампы-индикатора, которая отображает пиктограмму-спираль на приборной панели в салоне автомобиля. По окончании работы даного решения для прогрева камеры на дизеле указанная лампочка тухнет.

В подобных ситуациях, когда дизельный двигатель не заводится, необходимо первым делом начинать с проверки качества подогрева какмеры сгорания. Свечи накливания можно проверить следующими способами:

подключить калильные свечи напрямую к аккумулятору (АКБ);
оценить качество образования искры на калильных свечах;
произвести проверку свечей накала тестером-мультиметром;

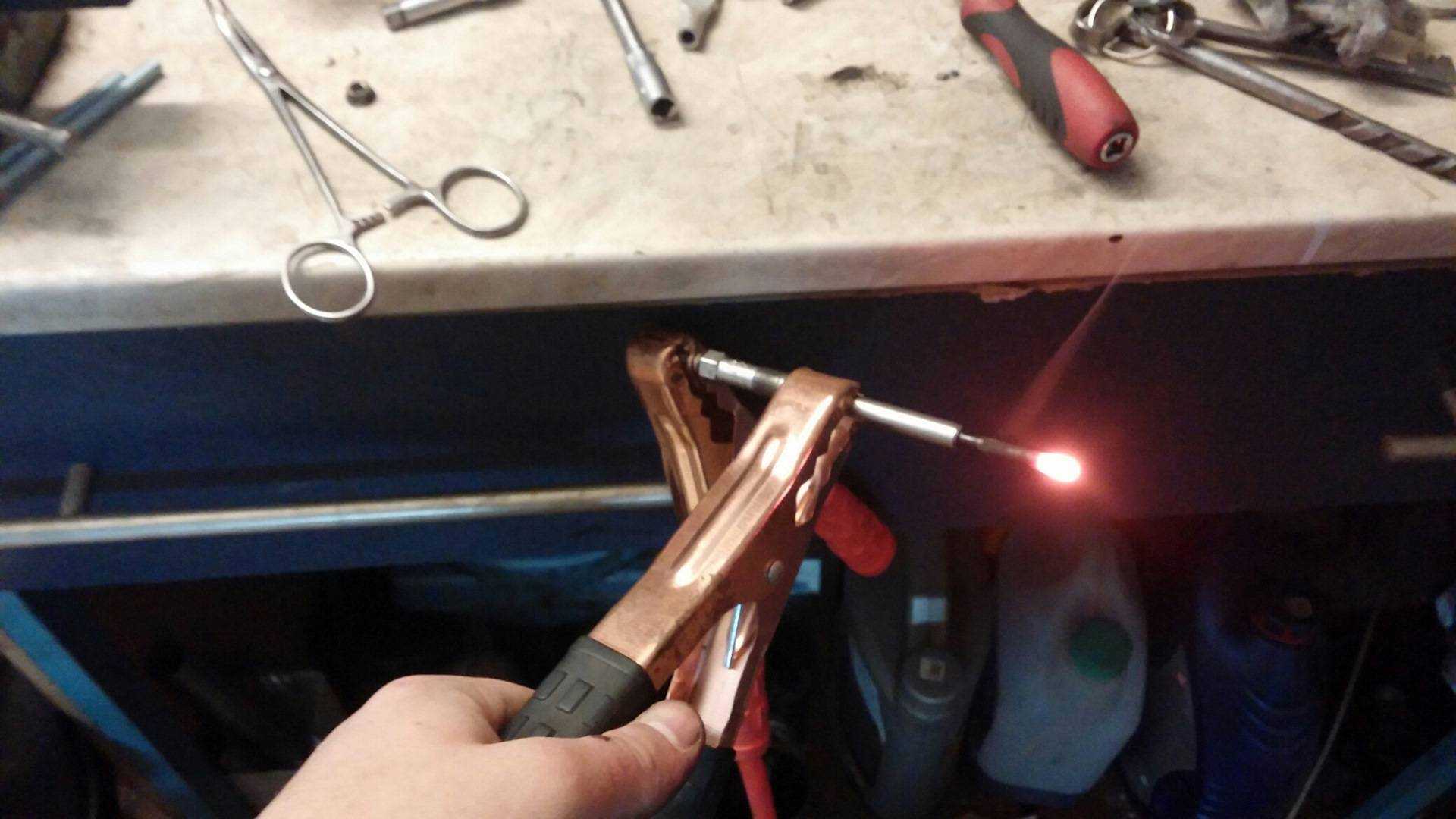

Проверка свечей накала напрямую от АКБ

Чтобы проверить свечи накаливания путем подключения к аккумулятору, следует их выкрутить из двигателя. Отметим, что для точной диагностики возникает необходимость выкручивать все установленные элементы. Также в отдельных случаях потребуется демонтировать определенные узлы на самом двигателе, которые не позволяют свободно добраться до свечей. Указанные нюансы являются существенным недостатком данного способа проверки. Дополнительно понадобится наличие специального инструмента, определенных навыков и свободного времени.

К преимуществам проверки от АКБ можно отнести точность, которую обеспечивает данный способ. Оценка состояния и работоспособности нагревательного элемента происходит по отдельности и наглядно. Это исключает возможность установки деталей, которые работают, но не обеспечивают должную степень накаливания.

Для диагностики свечи накала от аккумулятора следует взять провод с изоляцией длиной около 50-60 см. Затем снятую с двигателя свечу накаливания нужно перевернуть так, чтобы та часть, на которой происходит нагрев, смотрела вверх. После калильную свечу запитывают центральным электродом на «плюс» аккумулятора. Далее отрезком заранее приготовленного провода «минус» АКБ подсоединяется к боковой части корпуса свечки. Следующим шагом является проверка скорости нагрева и его эффективность. Быстрый и полноценный накал нагревательного элемента является признаком работоспособности. Медленный нагрев и/или частичный накал только оконечника говорит о необходимости замены.

Диагностика свечи накаливания по инетнсивности образования искры

Еще одним способом проверки калильных свечей на дизеле является такой, когда оценивается интенсивность искрообразования после подачи питания от АКБ. Для такой проверки необходим провод с изоляцией (аналогично перовому способу). Затем на концах необходимо снять изолятор так, чтобы оголить 100-150 мм. провода.

Далее с калильных свечей снимаются силовые провода, после чего зачищенный по концам провод для проверки крепится одной стороной к плюсовой клемме аккумуляторной батареи. Другим концом необходимо провести по центральному электроду тестируемого элемента для нагрева

Далее следует обратить внимание на такие признаки:

если деталь неисправна, тогда искрообразования не будет;
частичная работоспособность и слабый накал проявляются в виде слабой искры;
на полностью исправном элементе искра сильная, процесс искрообразования достаточно интенсивен;

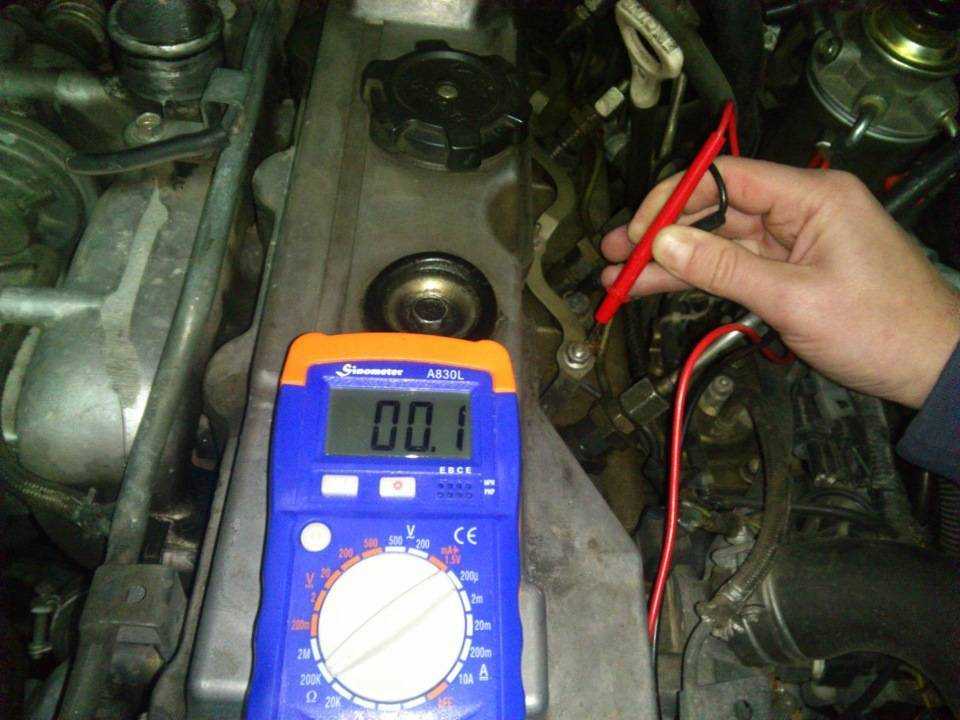

Проверка сопротивления калильных свечей тестером-мультиметром

Также проверить свечи накала можно мультиметром. Такой способ требует меньше затрат по времени и является самым простым. Для диагностики не нужно выкручивать калильные свечи из головки. Достаточно отсоединить силовой провод от центрального электрода тестируемой свечи. Добавим, что конструктивно элементы накала на дизеле могут иметь как отдельные провода на каждую свечу, так и соединяться одной цепью.

Проверка мультиметром (тестером)

Тестер для проверки свечей накала дизеля используется в трех режимах:

Замер показания сопротивления;
Способом прозвона (если поддерживается);
Замер показания потребляемого тока.

Все способы можно применить, не снимая изделия с двигателя. Но таким образом мы ответим только на вопрос – «исправна свеча или нет». Выяснить в каком она состоянии и причины ее поломки не удастся.

Прозвон цепи

Для проверки способом прозвона необходимо:

Отсоединить питающий провод от свечи накала;
Выставить на тестере регулятор в нужное положение;
Минусовой щуп прижать к блоку двигателя, плюсовой – к электроду.
Наличие звука указывает на то, что спираль целая.

Если вы используете аналоговый тестер, то нужно ориентироваться по стрелке, ее отклонение указывает на целостность цепи.

Также это можно сделать и на снятой свече, только вместо блока щуп нужно приложить к корпусу изделия.

Первый и третий способы более информативны, но здесь есть свои особенности, которые важно знать

Замер сопротивления

Тут важно понимать принцип взаимосвязи блока ЭБУ с сопротивлением спирали, которое в новой свече накала должно быть в пределах 0.7-1.8 Ом. ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления

Величина тока обратно пропорциональна величине сопротивления

ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления.

Т.е. свечи накала отключаются тогда, когда их сопротивление в результате нагрева увеличивается, а сила тока, проходящего через спираль, уменьшается. По достижении определенного значения тока на ЭБУ поступается сигнал, что свечи прогреты и их нужно отключить.

Если сопротивление, в результате неисправности нагревательных элементов, завышено (больше номинального), то сила тока уменьшается раньше, чем это необходимо.

В этот момент на ЭБУ поступает сигнал (в нашем случае преждевременный), что свечи накала прогреты и их нужно отключить, что и происходит. При этом температура воздуха в цилиндрах остается не достаточной для уверенного запуска двигателя.

Замер потребляемого тока

Наиболее информативный способ, который предполагает запуск еще холодного двигателя. Т.е. свечи накала снимать не нужно.

Благодаря замеру потребляемого тока можно быстро выявить неисправный нагревательный элемент. При этом достоверность полученного результата будет приближаться к 100%.

Но здесь важно понимать, какие типы свечей накала установлены в двигателе и какой у них нормативный ток потребления. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными

К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными.

Первые подключаются по классической схеме – масса на корпусе, отходит один вывод. Потребляют от 5 до 18 А.

Вторые определяются по наличию двух выводов, могут потреблять до 50А.

Чтобы замерить потребляющий ток необходимо в электрическую цепь, питающую свечу накала, последовательно подключить тестер в режиме «амперметр».

Для этого:

Отключаем от изделия запитывающий провод;
Переводим мультиметр в режим амперметра;
Подключаем один щуп к питающему проводу, второй – к центральному выводу свечи накала.
Потребуется помощник. Заводим автомобиль (двигатель должен быть холодным) и снимаем показания с прибора.

В первые секунды, сопротивление на электроде будет минимальным, так как двигатель еще холодный, соответственно и тестер будет показывать максимальную силу тока.

По мере прогрева свечи, сопротивление в ней будет повышаться, а сила тока падать. Это будет отображаться на приборе. Снижение должно проходить без резких перепадов, постепенно. А затем, на каком-то этапе, ток должен стабилизироваться.

Результаты проверки каждой свечи лучше записывать, чтобы затем их можно было сравнить. Они должны быть максимально идентичными.

Если поведение какой-то свечи накала отличается от других, то скорее всего прогреваются только ее середина или кончик. Отсутствие тока будет указывать на обрыв в цепи.

Здесь уже придется выкручивать изделие и повторно проводить проверку, но уже визуально наблюдая процесс накала. Как правило, это уже делается с помощью аккумулятора, подключенного напрямую (смотрите дальше).

Визуальная проверка на наличие дефектов и оплавленного кончика

Проверка тестером, лампочкой и аккумулятором выявят лишь электрические неисправности. Нередко устройство выходит из строя по банальным механическим дефектам. Первое, с чего лучше начать проверку свечей накала, — визуальный осмотр, не выкручивая. Внешние дефекты могут рассказать больше, чем мультиметр.

Неправильная затяжка нагревателя приводит к вибрациям и разрушению электрода. Устройства необходимо затягивать при помощи динамометрического ключа с определенным моментом. Для каждого двигателя или спирали момент прописывается в специальной инструкции. Усилие в большинстве случаев составляет 20 Нм.

Перетянутая свеча вытягивает резьбу и затрудняет дальнейший демонтаж, способствует снижению компрессии и нестабильной работе двигателя.

Если устройство затянуто слишком слабо, это приводит к перегреву свечи накала и быстрому выходу её из строя.

Самая распространенная неисправность — плавится кончик.

Возможные дефекты свечей накала
