Как снять двигатель на ваз 2109 своими руками: без снятия и со снятием кпп, рекомендации бывалых (видео)

Демонтаж с КПП

Следуйте четко по инструкции, обязательно просмотрите видео уроки. Плюс не забывайте проверять состояние всех креплений двигателя, поскольку вам наверняка предстоит обратная сборка. Все поврежденные элементы придется заменить в обязательном порядке.

1. Для начала отключите аккумулятор, чтобы полностью обесточить машину.
2. Из картера двигателя слейте масло. Тут лучше, чтобы движок был прогретым. Так масло быстрее вытечет.
3. Из системы охлаждения слейте ОЖ. Здесь уже требуется холодный мотор. Будьте внимательны.
4. Чтобы отсоединить системы выпуска газов, придется полностью снять защиту картера мотора и демонтировать приемную трубу.
5. Снимите корпус воздушного фильтра, а затем отключите все шланги с мотора, питающую проводку, датчики, тяги привода заслонки, вакуумные шланги тормозной системы.
6. Открутите крепежную гайку провода массы, одетый на шпильку и находящийся на картере сцепления.
7. Отсоедините патрубки системы охлаждения, отключите термостат.
8. Отсоедините центральный высоковольтник от распределителя зажигания. После этого можно разжать фиксатор колодки с питающей проводкой и извлечь всю колодку.
9. От топливного насоса отсоедините шланги, подающие горючее. Для этого достаточно ослабить зажим хомута крепления.
10. Открутите регулирующие гайки, чтобы снять с рычага сцепления трос привода.
11. Отключите от стартера питающие проводки — один провод от аккумулятора, идущий на втягивающее реле и колодку с проводкой.
12. Таким же образом проведите отключение генератора.
13. Лишите питания, отключив соответствующие провода, от датчика температуры ОЖ и датчика давления масла.
14. Отсоедините пару патрубков от радиатора отопления для салона автомобиля. Хомуты ослабьте, что позволит снять элементы.
15. Переходим непосредственно под автомобиль. Здесь лучше иметь в наличии яму или эстакаду, иначе лежа снимать мотор неудобно и не безопасно.
16. Открутите крепежные гайки тяги привода от наконечника шарнира переключения скоростей КПП. Здесь же отсоединяется тяга привода спидометра, датчик заднего хода. Вам нужно отключить провода питания.
17. Отсоедините обе растяжки — правую и левую. Перед этим нужно ослабить зажим крепежной гайки растяжки к рычагу подвески с двух сторон. Далее открутите три болта кронштейна к кузову автомобиля. Не обязательно их полностью снимать, а лишь сдвиньте в сторонку. Так они не будут мешать дальнейшим процессам.
18. Следующий шаг — отсоединение рулевых тяг. Чтобы добиться желаемого результата, снимите шплинт, выкрутите гайку. Далее, вооружившись специальным съемником, выпрессуйте палец из поворотного рычага.
19. Такие же действия выполняем с шаровой опорой, которую потребуется аналогично отсоединить от рычага.
20. С помощью монтировки выдвиньте верхний хвост привода переднего колеса и отведите его немного в сторону. На место этого хвостика не забудьте вставить технологическую заглушку. Вам вполне подойдет заглушка от старой гранаты, если такая имеется в наличии.
21. Теперь наступает этап непосредственно демонтажа самого силового агрегата.
22. Надежно зафиксируйте мотор, подвязав его за рымы с помощью прочной веревки, либо металлической проволоки. Рым в переводе с голландского «ring» — кольцо. То есть вместо головки рым болт и рым гайка заканчиваются кольцом. А предназначены рым болт и рым гайка для захвата и перемещения машин, деталей, а так же при монтаже, разборке, погрузке и т. д.

Процесс извлечения через верх

1. Крепежная веревка цепляется должным образом за опору или лебедку. Лучше всего извлекать мотор через верх, но тут пригодится наличие подъемного механизма.
2. Извлекать двигатель через низ тоже можно. Для этого мотор опускается на пол, после чего передняя часть машины поднимается домкратами. Тут уже действуйте на свое усмотрение и не забывайте, что мотор весит достаточно много. Вручную пытаться его достать настоятельно не рекомендуем.
3. Как только вы зафиксировали движок веревками и лебедкой, открутите крепежные гайки мотора, удерживающие его на опорах.
4. Все, ничто теперь не мешает извлечь двигатель со своего посадочного места.
5. Действуйте максимально аккуратно, чтобы элементы двигателя не повредились при извлечении, он не задел, и не навредил кузову, а также не сорвался с креплений в самый неподходящий момент.

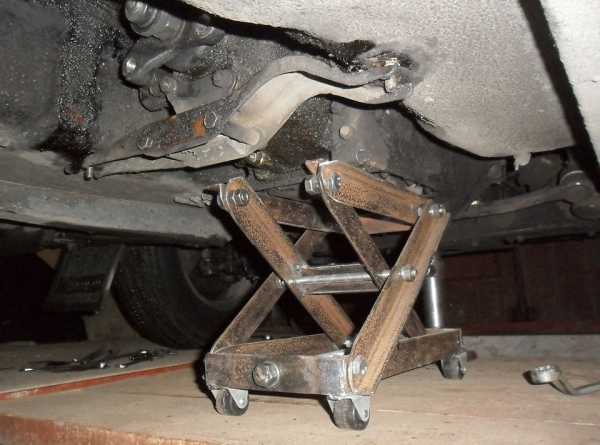

Самодельная опора для демонтажа

Аккуратность — это главное требование при самостоятельном демонтаже силового агрегата с ВАЗ 2109 и любого другого автомобиля. Обязательно заручитесь поддержкой напарника, поскольку в две руки все этапы пройти достаточно сложно.

Не торопитесь, не пытайтесь сделать работу за несколько часов. На снятия мотора может уйти и несколько дней

Тут главное не скорость, а качество и осторожность проведения каждой манипуляции

Диагностика

Причины выхода из строя сальников коленчатого вала

Так как масляные потеки являются первым и главным признаком износа сальников коленвала, они говорят нам еще том, что герметичность системы смазки двигателя нарушена. Поэтому в начале выявления неисправности нам придется убедиться в том, что именно уплотняющие манжеты являются причиной утечки масла:

• Вначале проверяем уровень масла в двигателе (не надо полностью полагаться на датчики), при необходимости доливаем и поверяем каждый день до тех пор, пока не выясним причину утечек;
• Проверяем в двигателе систему вентиляции картера (забитая вентиляция способствует скоплению картерных газов которые, в свою очередь, выталкивают масло через уплотняющие манжеты);
• Проверить шланги маслопровода, не перегнулись ли;
• Проверяем давление в системе смазки.

Как правило, замена сальника коленвала на ваз 2109 является достаточно трудоемкой процедурой, тем не менее, которую можно проделать своими руками. Поэтому, прежде чем заменить сальник коленвала ваз 2109 нам необходимо знать те причины, по которым он выходит из строя, дабы оттянуть этот неприятный момент как можно дольше. Существуют несколько причин разрушения сальников:

• В первую очередь это, конечно же, его естественный износ и старение (огрубление) резины;
• Вследствие неправильной установки и, как правило, внутренних напряжений появление трещин на рабочей поверхности манжеты;
• Повреждения механического типа;
• Некачественная резина (подделка).

Замена сальников коленвала на ваз 2109

Как снять двигатель на ВАЗ 2109 не снимая КПП (Видео)

Демонтаж мотора с автомобиля ВАЗ 2109, как и любой другой машины — это трудоемкий, многоэтапный процесс, к которому следует подходить со всей степенью ответственности.

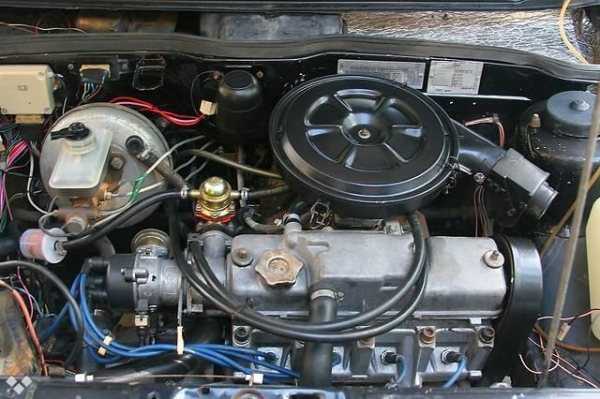

Движок девятки

Есть несколько наиболее распространенных причин, из-за которых автовладельцу приходится снимать движок со своей машины.

Причина

Особенности

При серьезных ДТП или в результате износа ключевых элементов двигателя, восстановить его работоспособность без процедуры снятия не удастся. Потому прибегают к демонтажу мотора

Не редко владельцы ВАЗ 2109 задумываются о смене стандартного заводского мотора на более производительный, мощный силовой агрегат. Это серьезный шаг, где демонтаж — один из начальных этапов

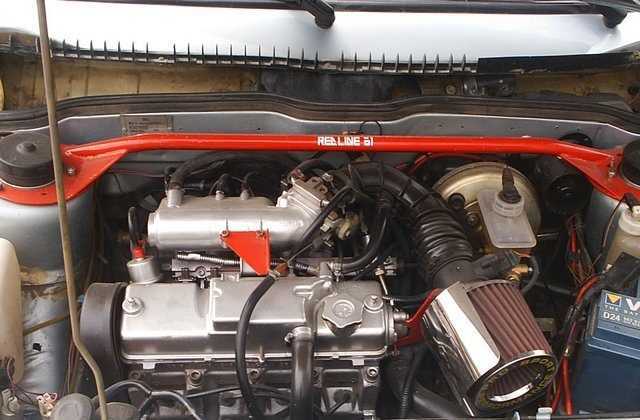

Если нет возможности или желания поменять мотор, некоторые просто дорабатывают имеющийся. Тюнинг может быть достаточно сложным, сопряженным с необходимостью полностью извлечь движок из подкапотного пространства

Вне зависимости от причин, снимать двигатель нужно аккуратно, соблюдая четкую последовательность ваших действий. Заранее определитесь, будете ли вы демонтировать мотор вместе с КПП или не снимая ее.

Способы форсирования

В большинстве случаев достижение требуемых показателей достигается благодаря увеличению объёма двигателя автомобиля. Чтобы выполнить задачу такого плана, существует несколько вариантов:

Первый предполагает увеличение диаметра блока цилиндров под больший диаметр поршня путём расточки. Его называют «народным» из-за его невысокой стоимости, ведь в данном случае всё, что требует затрат — это покупка комплекта поршней и колёс, а также оплата услуг по токарным работам.

Второй заключается в замене заводского коленвала другим, отличающимся более увеличенным радиусом кривошипа и, следовательно, большим ходом поршня и большим объёмом. Его стоимость намного выше первого способа, поскольку придётся потратиться на коленчатый вал, набор поршней, подходящий новому коленвалу (так как у блока цилиндров высота имеет определенные ограничения), специальные кольца для поршней. К тому же необходимо будет оплатить работы, касающиеся расточки блока.

Для многих удивлением может стать тот факт, что увеличенный объём мотора «девятки» не всегда является наиболее выигрышным методом форсирования. В некоторых ситуациях (всё зависит от того, каким должен быть двигатель в конечном итоге) намного проще и эффективнее заняться доработкой головки блока цилиндров (ГБЦ), после чего установить подходящий распредвал. Такой вид форсирования также позволит добиться увеличения мощностных показателей силового агрегата.

Безусловно, для максимального раскрытия всех возможностей и резервов распределительного вала потребуется достаточно серьёзная доработка ГБЦ, которая может коснуться даже перепрессовки сёдел и установки клапанов с большим диаметром. К примеру, двигателям, характеризующимся наличием восьми клапанов, подойдут аналогичные детали от BMW, а шестнадцатиклапанным моторам — составляющие от Opel и Volkswagen. При этом нельзя упускать из виду впускные/выпускные каналы, предназначенные для циркуляции топливновоздушной смеси — они тоже требуют доработки. Их совершенствование предполагает увеличение диаметра сечения до предельных размеров путём внутренней полировки.

Рекомендуем: «Правильные» трансмиссионное и моторное масло для Хонда СРВ III и IV поколений

Технические характеристики блока цилиндров ВАЗ 2109, как и другие составляющие, накладывают свой отпечаток на общие показатели мотора. Можно, конечно же, более детально изучить влияние типов и форм поршней, вес коленвалов и многое другое, что каким-либо образом отображается на работе двигателя, но данная статья не об этом.

Особенное воздействие на работоспособность ДВС оказывают следующие характеристики: отношение длины шатуна к ходу поршня и габариты кривошипа коленвала (диаметр).

Важность вышеперечисленных параметров обусловлена тем, что двигатель по своей сути представляет собой насос, прокачивающий через себя определённое количество смеси за конкретный период времени. Именно об этих характеристиках далее и пойдёт речь

Какой Двигатель Можно Поставить На Ваз 21099

Какой двигатель можно носить на ВАЗ 2109 и 21099? Когда вы хотите

Некоторые водители задаются вопросом, какой тип двигателя можно установить на ВАЗ 2109 и 21099. Обычно это происходит, когда автомобилисты ищут способы настроить свой автомобиль. Дело в том, что двигатели, установленные на этих моделях, были разработаны в 70-х годах прошлого века, а сейчас они несколько устарели. В связи с этим они практически неэффективны по сравнению с более современными автомобилями. Для многих ценителей этих моделей наиболее эффективным способом является установка двигателя от иномарки, поскольку на эту машину можно установить двигатели с минимальными модификациями.

Какой двигатель можно носить на ВАЗ 2109 и 21099?

Прежде чем ответить на этот вопрос, необходимо понять юридические и некоторые технические особенности этой работы. В последнее время двигатель считается нормальной деталью, поэтому никаких специальных документов для его замены не требуется. Но при покупке автомобиля на замену лучше попросить документы у бывшего владельца, в противном случае есть риск, что устройство будет изъято из угнанного автомобиля. В этом случае у вас может возникнуть ряд проблем

Хотя тестовых испытаний двигателя не так много, вы не можете обратить внимание на этот фактор на свой страх и риск. Вывод: не требуется никаких документов для замены двигателя

Более сложной проблемой является необходимость выбора двигателя, подходящего для 2109. Прежде всего, посмотрите на размер двигателя. Моторный отсек не слишком большой, поэтому это одно из основных условий выбора агрегата

Также обратите внимание на возможность установки двигателя. Рекомендуется выбирать параметры поперечного сечения, это сводит к минимуму работу по установке детали

Самым большим недостатком при замене двигателя на более продвинутый является необходимость настройки электричества. В частности, проблема возникает с использованием более совершенных двигателей от иномарок, в первую очередь из-за наличия большого количества датчиков и более точной системы управления двигателем. Поэтому вам может понадобиться помощь человека, который знает электротехнику.

При установке более мощного двигателя необходимо доработать тормозную систему. Это позволит избежать проблем при осмотре автомобиля. Кроме того, безопасность транспортных средств значительно возрастет. Не забудьте радиатор, он должен соответствовать мощности нового устройства, иначе вы получите регулярно перегретый двигатель, что значительно сократит его срок службы.

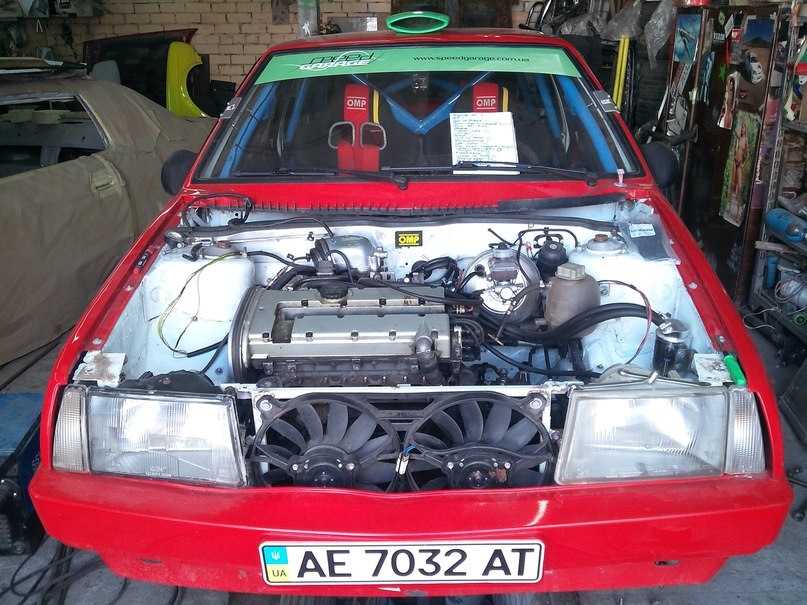

ВАЗ 2108 Honda V6 VTEC сердце

Карбюратор был инжектором.

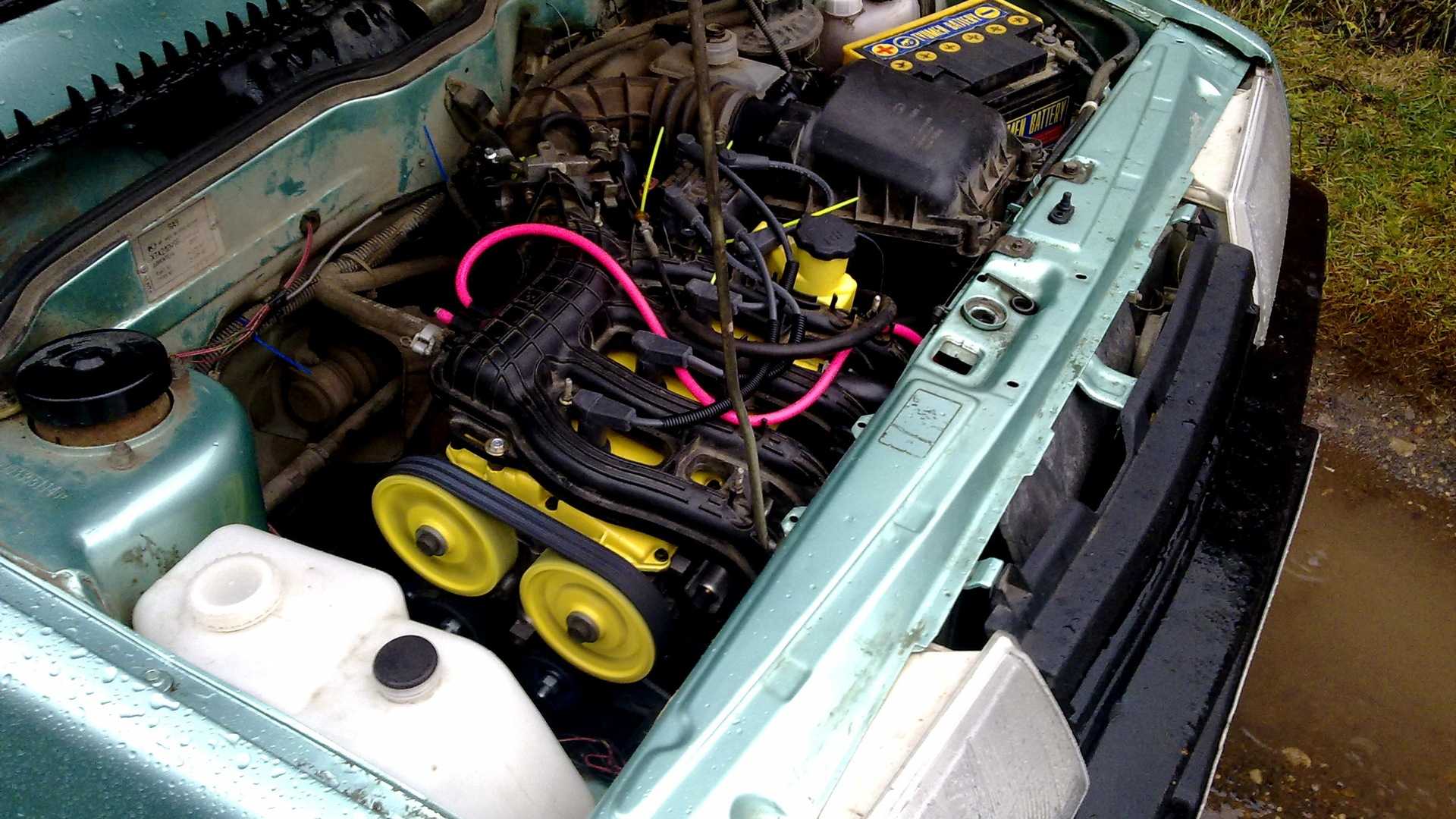

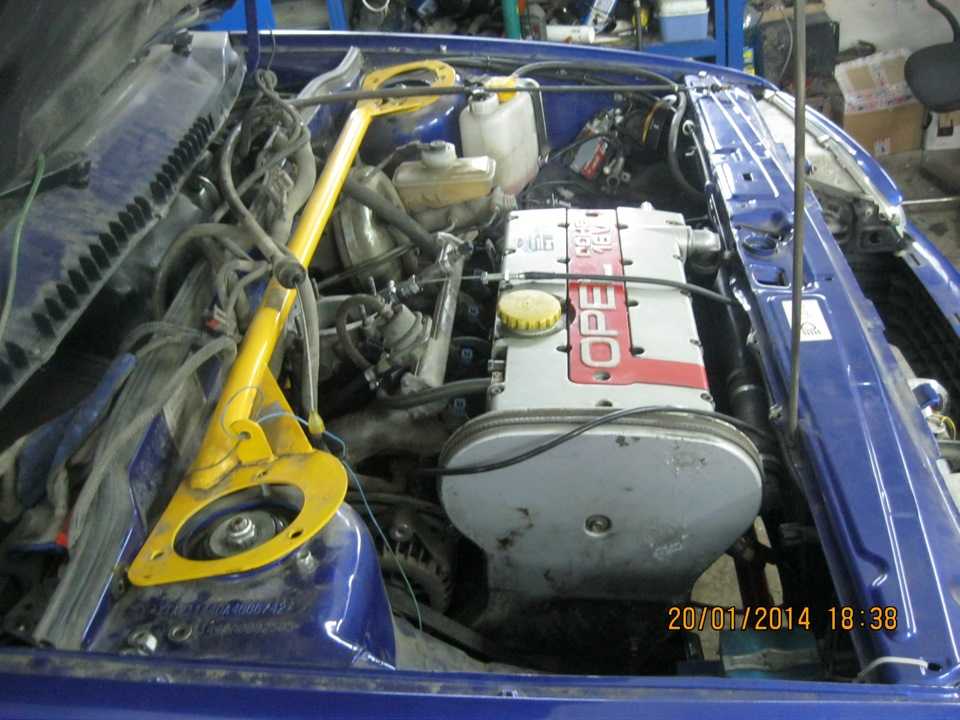

На самом деле количество двигателей, подходящих для «девятки», довольно велико, что позволяет сделать выбор за минимальное время. Давайте посмотрим на самые популярные варианты наших автомобилистов:

Вывод

. Отечественные машины никогда не могут похвастаться высокой надежностью, а также отличными техническими характеристиками. Поэтому многих водителей интересует, какой двигатель может быть поставлен на ВАЗ 2109 и 21099. Установите трансмиссию с иномарки или более современного отечественного автомобиля

Самый эффективный способ настройки. При выборе модели обратите внимание на размеры и возможность установки подвески двигателя

Источник

Порядок выполнения работ

Все этапы модернизации можно осуществлять без снятия двигателя ВАЗ-2109, хотя это достаточно неудобно. Последовательность выполнения работ:

1. Необходимо демонтировать ГБЦ и топливный бак, отсоединив все трубки, полностью разобрать систему зажигания и карбюратор, убрать генератор и термостат, включая все ремни и шкивы.

После этого можно приступить к установке бензобака, оснащенным встроенным топливным насосом, заимствованным у инжекторной модели;

• Потребуется произвести отсоединение патрубков охлаждающей системы. Некоторые из них можно будет использовать в дальнейшем, хотя новый комплект для ДВС ВАЗ-2112 стоит не настолько дорого, чтобы на нём экономить;
• Теперь понадобится заменить устаревшие поршни и шатуны новыми, соответствующими двенадцатой модели (под плавающие пальцы). Этот процесс важен, поскольку элементы «девятки» не подходят из-за своих конструктивных особенностей, да и рассчитаны они на меньшее сжатие;
• Полная замена штатного маслонасоса агрегатом с крышкой, на которой предусмотрено место для ДПКВ, может ограничиться установкой одной лишь крышки. Здесь существует небольшой нюанс: при снятии этой детали без мощного шестигранника не обойтись;
• Рекомендуется произвести замену всего комплекта охлаждающей системы ВАЗ-2109, поскольку это решение наиболее рационально. По желанию, конечно же, определённые элементы можно оставить прежними;
• Перед установкой ГБЦ следует выполнить подготовительные работы. Во-первых, понадобится укоротить болты устаревшей головки, а во-вторых, рассверлить отверстия до 12 мм в новой;
• Топливные линии, заимствованные у модели с инжекторным мотором, необходимо установить на предусмотренные для них позиции;
• Смонтировав бензобак, следует подсоединить его к соответствующей магистрали. Их прокладывание выполняется от блока управления до топливного насоса. Чтобы избежать удлинения магистрали, можно выполнить специальное отверстие в двигательном отделении, точнее — в его стенке. При этом провода датчика, определяющего расход топлива, не меняются;
• В блоке, предназначенном для монтажа устройства детонации, потребуется высверлить отверстие и впоследствии нарезать резьбу;
• Производится замена насоса аналогичным устройством ВАЗ-2112, а также сапуна вентиляции картерных газов. В комплекте с последним стоит приобрести масляный щуп;
• Можно приступать к установке головки, не забыв купить новую прокладку. Перед этой процедурой рекомендуется подготовить поверхность ГБЦ и трубопроводов, устранив все неровности сопряжений при помощи шарошки. Это позволит свести к минимуму сопротивление, возникающее в полости;
• Выполняется монтаж термостата от электромотора ВАЗ-2108;
• Подсоединяются патрубки для подачи охлаждающей жидкости;
• Монтируются задняя крышка механизма по распределению газа, ролики, шкивы от 2112-й модели, ремень, генератор вместе с электроприводом, а также элементы крепления от «восьмерки». При этом верхнее крепёжное отверстие блока не задействовано. Несмотря на это крепления агрегата штатными болтами за нижние отверстия вполне хватит;
• Производится установка всех датчиков на свои места (датчики желательно приобрести новые);
• Клапанная крышка крепится посредством герметика. На свои места следует вернуть такие элементы, как: модуль зажигания, ресивер, свечные провода, дроссель и гофру. Затем необходимо провести провода ко всем датчикам. Устанавливается на соответствующие места воздушный фильтр и тросик от привода дросселя модели 21103;
• Выполняется монтаж выпускной системы автомобиля. Акустический фильтр (глушитель) можно оставить прежним, а что касается коллектора и резонатора, то их лучше приобрести;
• Проводку следует подсоединить к замку зажигания и приборной панели. В завершении систему необходимо наполнить охлаждающей жидкостью, маслом и топливом.

Как происходит снятие двигателя ВАЗ 2109?

Правильное снятие двигателя ВАЗ 2109 необходимо для проведения планового и текущего ремонта. В большинстве случаев временный демонтаж происходит вместе с коробкой передач. Процедура осуществляется в специализированном гараже, где есть подъемник. При этом, если человек знает, как снять двигатель ВАЗ, все можно за несколько часов сделать своими руками.

Желательно, чтобы указанную процедуру осуществлял автовладелец, имеющий определенный опыт. Даже незначительные ошибки приведут к возможным повреждениям отдельных элементов системы автомобиля ВАЗ 2109.

Подготовительный этап

Перед началом работы настоятельно рекомендуется ознакомиться с устройством «сердца» железного коня. Это поможет избежать многих проблем, связанных с неправильным подключением отдельных элементов системы, таких как:

Новичкам рекомендуется провести фото фиксацию перечисленных частей в собранном виде. Для того чтобы двигатель ВАЗ успешно демонтировать, необходимо использовать рекомендованные производителем инструменты. Список таковых находится в инструкции по эксплуатации транспортного средства. Вне зависимости от причины, подтолкнувшей к необходимости провести снятие и диагностику, придерживаться необходимо следующей схемы:

Правильно снять двигатель поможет аккуратно снятый модуль зажигания автомобиля. Ввиду хрупкости устройства запрещено прикладывать чрезмерную физическую силу. После этого происходит демонтаж расположенной на блоке пробки. Только после слива всей жидкости снимается следующий элемент.

В произвольном порядке отключаются все штекеры от привода. Аналогичное происходит с тросом газа и шланга. Перед началом указанного этапа лучше воспользоваться фотоаппаратом для фиксации первоначального положения. Фото пригодится, когда начнется установка двигателя ВАЗ.

В буквальном смысле ювелирная точность необходима, когда речь заходит о снятии шланга, ведущего к бензопроводу. Для этого нужен ключ на «17», который не сломает достаточно хрупкую систему. Здесь, как и в вышеописанном случае, необходимо провести фиксацию при помощи фото.

При возвращении двигателя ВАЗ на законное место, фотография поможет правильно подсоединить все элементы. Ошибка здесь недопустима. Только после завершения снятия всех трубок на «головке», можно переходить к тем частям, которые непосредственным образом к ней прилеплены.

Требующие повышенной осторожности действия

Глушитель и шкив распределительного вала снимите в последнюю очередь. Дальнейшие действия производятся с учетом фактической ситуации. Если болты-звездочки покрылись слоем грязи и масла, то откручивать их не нужно. Все снимайте вместе с распределительным валом. Открутить их лучше в том случае, если мотор эксплуатируется недавно.

Требующие повышенной осторожности действия

Глушитель и шкив распределительного вала снимите в последнюю очередь. Дальнейшие действия производятся с учетом фактической ситуации. Если болты-звездочки покрылись слоем грязи и масла, то откручивать их не нужно. Все снимайте вместе с распределительным валом. Открутить их лучше в том случае, если мотор эксплуатируется недавно.

Правильно снять двигатель поможет передний шкив коленчатого вала. Для этого рекомендуется воспользоваться откидным ключом. Устанавливается он через верх, а не через нижнюю часть. Перед его использованием рекомендуется перейти на 4-5 скорость. После этого двигатель ВАЗ легче поддается нормированному физическому воздействию. Если указанные рекомендации не помогли облегчить ход ключа, необходимо воспользоваться услугами помощника.

Один из помощников садится в машину и нажимает на педаль тормоза. В этом случае снимать передний шкиф коленвала проще. После этого демонтируется патрубок и расположенные сверху болты генератора.

В этом случае снятие двигателя снизит вероятность поломки в будущем. Ведь никто не знает, когда в следующий раз автовладелец заглянет под капот.

Снимая провода с генератора, необходимо постепенно ослаблять крепление самого устройства. Чем точнее двигается рука, тем меньше вероятность повреждений. После этого с не меньшей аккуратностью удаляется «краб». Фиксируется он двумя болтами, снимаем которые при помощи гаечного ключа. Перед тем как открутить последний болт, устройство не спеша отводится в сторону.

Влияние величины R/S на двигатель ВАЗ 2109

Соотношение длины шатуна к ходу поршня обозначается, как R/S, и его преобразованию относятся со всей серьезностью и ответственностью. Во многих источниках отмечается, что норма величины R/S — 1,75.

Рекомендуем: Как самостоятельно заменить масло в АКПП на Опеле Астра?

Показатели, отличающиеся от этого значения, по-разному воздействуют на работу двигателя внутреннего сгорания:

R/S выше нормы. К его несомненным «плюсам» можно отнести способность поршня дольше находиться в положении верхней мёртвой точки (ВМТ). Это обеспечивает отличное горение топливной смеси, а именно: полное сгорание топлива, повышение давления на поршень после ВМТ и температуры в камере, где осуществляется сгорание горючего

Результатом становится хороший крутящий момент при высоких оборотах и уменьшение трения в паре «поршень-цилиндр» за счёт длинного шатуна, что важно для рабочего хода поршня. При этом мотор, собранный с превышающим норму числом R/S, из-за уменьшения скорости потока воздуха не может обеспечить должное наполнение цилиндров при работе на низкой и средней частоте вращения коленчатого вала

Это существенный «минус», но, к сожалению, не единственный. За счёт высокой температуры камеры сгорания и продолжительного нахождения поршня в ВМТ появляется большой риск детонации;

R/S ниже нормы. Преимуществами такого положения является прекрасная скорость наполнения цилиндров на низких и средних оборотах коленвала, обусловленная тем, что движение поршня от ВМТ происходит быстрее, вследствие чего быстро наступает и разряжение. Увеличение скорости движения смеси, состоящей из топлива и воздуха, положительно отражается на её качестве: она становится более однородной, отчего лучше сгорает. Добиться таких показателей намного проще, так как требования к подобной доработке значительно отличаются от двигателей с высоким R/S. Низкий показатель R/S означает, что шатун имеет большой угол наклона, соответственно, сила к поршню будет прикладываться в горизонтальной плоскости. В итоге это может привести к быстрому износу стенок цилиндра и колец, а также к ухудшению процесса смазки.

АвтоВАЗ при комплектации двигателей отдаёт предпочтение шатунам длиной 121 мм, обеспечивающим оптимальные показатели. В отличие от них, тюнингаторы, использующие коленчатый вал с большим радиусом кривошипа, применяют более длинные шатуны (129,132 мм). Правда, их стоимость существенно выше стандартных изделий.
