Чем «думают» вазы: все об эбу на ваз 2110-2112 и их замене

Порядок действий. Пошаговая инструкция

Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.

1. Открыть капот.
2. Дождаться остывания мотора.
3. Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие потеков, трещин.
4. Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.

Конструкция клапана элементарная. Крышка содержит пружину. Функционально она предназначена регулировать давление в контуре охлаждения. Горячий двигатель его повышает, холодный — понижает.

Сжимаясь при значении 1,1 атмосферы, пружина сбрасывает избыточное давление, предотвращает разрушение шлангов, бачка. Охлаждаясь, мотор создает эффект разрежения. Бачок начнет сплющиваться. Клапан выравнивает давление.

Крышка закручивается плотно, по резьбе, исключая перекосы. Между ней и корпусом должна остаться щель. Перетянутый клапан не сработает. Испытать срабатывание устройства в дорожных условиях сложно. Проверить возможно заменой на заведомо исправное.

Обследовать элементы электропроводки, добиться надежного соединения

Возможные факторы повреждения электрических цепей:

• вибрация;
• окисление;
• подгорание;
• обрыв, потертости электропроводов;
• старение изоляции, замыкание.

Переключить тестер в режим измерения сопротивления. Вынуть специальным пинцетом, прозвонить плавкую вставку F7, находящуюся в монтажном блоке.

Заменить перегоревший элемент исправным с номиналом 20А. Осмотреть, почистить гнездо. Вставить предохранитель.

Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.

Отключить штекер вентилятора. Тестером замерить цепь обмоток электромотора. Нулевое сопротивление, обрыв свидетельствуют о необходимости замены электропривода обдува радиатора.

Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.

Проверка датчика

Завести автомобиль. Вытащить разъем датчика температуры охлаждающей жидкости. Заработал вентилятор — датчик требует замены. Зафиксировать отсоединенный провод. Двигаться к близлежащей станции техобслуживания.

Проверка реле

У ног переднего пассажира на полу расположен люк.

Под ним встроена панель с тремя однотипными реле:

• вентиляторной установки;
• бензонасоса;
• зажигания (главное).

Путем замены между собой попытаться запустить обдув. Не срабатывает вентилятор ваз 2110 — перейти к следующему шагу.

Где находится реле вентилятора охлаждения ваз 2110

Если вы задаетесь вопросом где находится на ваз 2110 реле вентилятора, в таком случае это фото ниже ответит на ваш вопрос и вы легко найдете где находится реле вентилятора охлаждения ваз 2110.

Проверить электродвигатель

Измерение обмоток не выявило неисправность. Подать кратковременно напряжение от аккумулятора, используя дополнительные изолированные проводники. Работа вентилятора указывает на неисправность контроллера, не выдающего сигнал на реле.

• Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
• Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
• Периодически обследовать составные части охлаждающей системы.
• Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
• Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
• Использовать раствор для устранения ржавчины, накипи.
• Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
• Плотность проверять ареометром.
• Не смешивать охлаждающие жидкости.
• Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
• Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.

Доработки схемы управления пуском вентилятора ваз 2110 инжектор

Бесперебойное функционирование двигателя беспокоит заводских конструкторов, автомехаников, автолюбителей. Народные мастера изменяют конструкцию клапанов, электрическую схему.

Установка трех позиционного тумблера:

• непрерывно включен: на ваз 2110 не срабатывает вентилятор охлаждения;
• постоянно выключен: прогрев двигателя при пуске в холодное время года, автоматическое управление неисправно;
• автоматический режим: управляется контроллером, оборудование исправно, алгоритм выполняется правильно.

При выборе места установки учитывать условия:

• исключить случайное переключение;
• не перепутать с другими органами управления.

Важно помнить при доработках конструкции о безопасности вносимых изменений

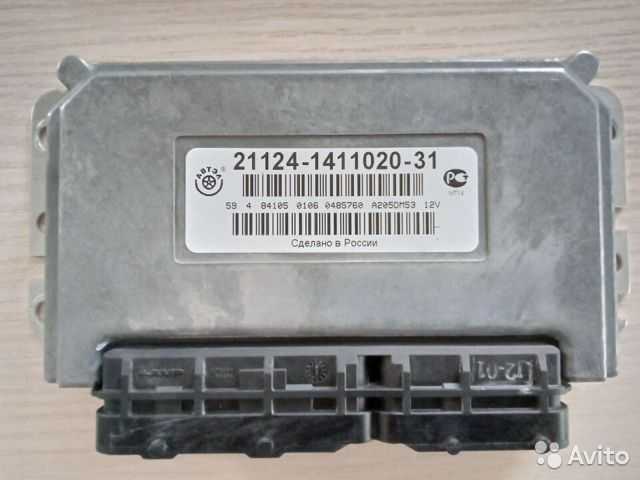

Инструкция по снятию и замене ЭБУ

Необходимость демонтажа блока ЭСУД 16 клапанного двигателя десятки возникает в случае необходимости проведения ремонта при выявлении неисправностей. Сам процесс ремонта будет зависеть от того, что конкретно произошло в работе ЭБУ. К примеру, если окислились контакты на разъеме модуля, то блок необходимо демонтировать для их зачистки или замены. Если причина кроется в повреждении корпуса, то устройство нужно снимать для замены, если же внутрь попала вода, то модуль следует снять для того, чтобы высушить. Только после того, как вы просушите блок, его можно будет протестировать.

В том случае, если проблема кроется в работоспособности платы и некоторых выгоревших элементах, то ее можно попытаться отремонтировать самостоятельно, перепаяв некоторые компоненты. Но мы бы все же порекомендовали обратиться за помощью к специалистам, особенно, если никогда ранее вы не сталкивались с подобной задачей (автор видео о ремонте управляющего контроллера — Вячеслав Чистов).

Инструменты

Чтобы произвести замену модуля, вам потребуется:

• торцевая головка на 10;
• рукоятка для трещотки;
• крестообразная отвертка.

Последовательность выполнения работы

Перед демонтажем устройства следует отключить минусовую клемму от аккумулятора авто:

Транспортное средство необходимо поставить на ровную поверхность, без склонов, при этом нужно поставить авто на стояночный тормоз.
Следующие этапы работы выполняют в салоне авто

Вам необходимо осторожно отключить разъем с проводами от блока управления, но перед этим следует отсоединить защелку.
Когда вы доберетесь непосредственно до контроллера управления силовым агрегатом, с помощью ключа нужно будет выкрутить две гайки, которые фиксируют модуль на планке.
После того, как эти гайки будут выкручены, нужно будет немного сдвинуть саму планку в правую сторону, это позволит высвободить ее из зацепления.
Выполнив эти действия, управляющий контроллер можно будет демонтировать. Если вы производите замену устройства, то при поломке следует произвести замену модуля на аналогичный, который и был установлен

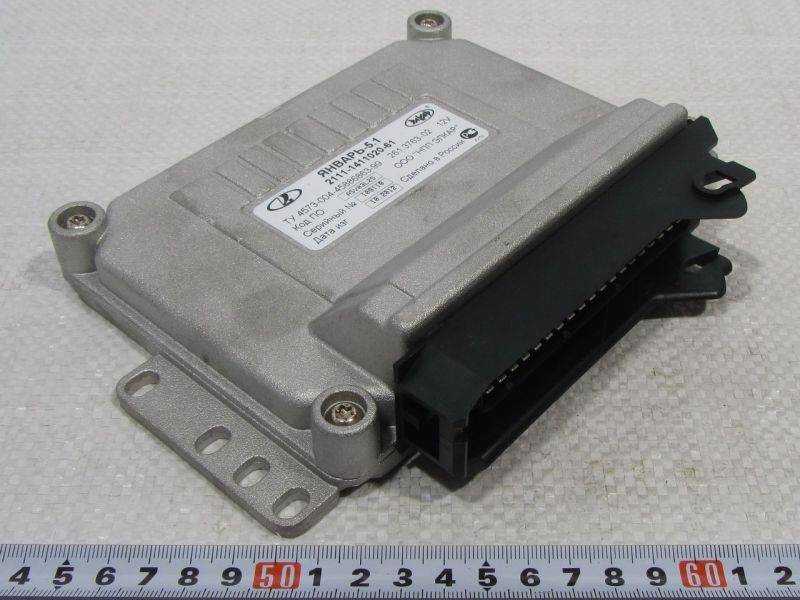

То есть если у вас стоял ЭБУ Январь 7.2, то ставится такой же модуль. Если блок подлежит ремонту, то его следует отремонтировать, после чего установить на место. Процедура монтажа выполняется аналогичным образом, только в обратной последовательности.

Не занимайтесь ремонтом блока управления, если вам никогда ранее не приходилось сталкиваться с такой задачей!

Проблема в работе блока управления центрального замка ВАЗ-2110

Электроника, конечно, штука надежная. Современные модули управления ЦЗ ВАЗ 2110 собраны по транзисторной схеме управления. Это исключает их механический износ. Срок годности ключевых компонентов измеряется десятками лет. Находится блок управления под пластиковой крышкой торпеды по правую сторону от водительского сидения.

Тем не менее, силовые транзисторы отлично могут выходит из строя при перегрузке активаторов и коротком замыкании коллектора. Может даже случиться так, что сигнал от блока управления будет постоянно поступать на привод замка, если транзистор пробит. Иначе же он будет просто не включаться.

Проверяется блок управления предельно просто. Напряжение с отрицательной клеммы АКБ, либо напрямую с питающего блок управления розового провода, подается на контакты моторедуктора (активатора) последовательно на красный и желтый проводники. Все вышеупомянутые контакты можно найти непосредственно на восьмиштекерном разъеме блока управления.

Также блок управления может выдавать ошибочные управляющие команды в связи с неверной работой концевого датчика. Будучи механическим устройством, концевик главной двери может попросту износиться. В результате блок управления попросту не сможет правильно функционировать, поскольку не будет знать, в каком именно положении сейчас находятся двери автомобиля, закрыт или открыт замок водительской двери.

Включение и отключение АПС-4

Иммобилайзер, даже если он активирован, не мешает работе любой автосигнализации, которую решили подключить дополнительно. Единственно, что с ним будет невозможен автозапуск. Допускается установка обходчика либо активация режима Valet. Но во втором случае мотор можно завести «болванкой», а в первом потребуется взламывать сигнализацию.

Модуль обходчика

Делайте выбор.

Процедура отключения

Конечно, тут мы рассматриваем, как включается режим Valet. Задействовать его будет легко:

1. Включают зажигание, не снимая авто с охраны;
2. Диод начинает мигать;
3. «Красный» брелок подносят к считывателю, и выключают зажигание, удерживая брелок;
4. Диод будет гореть непрерывно, последует сигнал зуммера штатной сигнализации;
5. Снимите брелок;
6. Через 3-5 секунд после шага 3 диод начнет мигать прерывисто;
7. В течение 10-ти секунд снова устанавливают брелок на считыватель;
8. От штатной сигнализации последует звуковой сигнал длительностью в секунду, диод станет гореть непрерывно;
9. Брелок убирают, и в течение 10-ти секунд зажигание включают;
10. Зуммер издает короткий сигнал, и зажигание выключают.

Рассмотрена последовательность, позволяющая программно отключить блок АПС. Для контроллера «Bosch MP7» шаг «9» выглядит по-другому.

ЭБУ MP-7.0

Сейчас будет сказано, как именно.

Представьте, что шаг «9» заменен тремя следующими:

1. Убирают брелок, затем в течение 10-ти секунд включают зажигание;
2. Не дожидаясь звукового сигнала, зажигание выключают через 2 секунды;
3. Следует сигнал зуммера.

Используя эту последовательность, установку режима Valet проводят в тех авто, где применен контроллер ЭБУ MP-7. Машины ВАЗ с этим контроллером – не редкость. Кстати, к семейству 2110 утверждение почти не относится: в «Десятку» чаще устанавливали отечественный блок ЭБУ.

Все последовательности, приведенные выше, будут бесполезны для блоков АПС-6. Изготовить и подключить новый модуль в компании ВАЗ додумались, когда стали выпускать «Шевроле-Ниву». Затем «6-й блок» перешел в другие авто, которые выпускались после 2003 года. И значит, на семейство ВАЗ-2110 предостережение не распространяется.

Как вернуть все обратно

Допустим, режим Valet нужно выключить. Тогда понадобится взять обучающий брелок, а заодно надо захватить брелоки, используемые для снятия с охраны. Действия проводят в последовательности:

1. Включают зажигание, к считывателю подносят обучающий брелок;
2. Удерживая брелок на месте, зажигание выключают;
3. Штатный зуммер должен издать сигнал, после которого брелок убирают;
4. Через 3-5 секунд после «шага 2» диод начинает мигать;
5. Когда диод мигает, к считывателю подносят «черный» брелок;
6. Зуммер штатной сигнализации сработает снова;
7. После шага «6» обучайте следующий брелок;
8. Пока диод мигает, к считывателю подносят «красный» брелок;
9. Диод начнет гореть ровным светом;
10. Нужно сразу включить зажигание;
11. Для ЭБУ MP-7 зажигание выключают через 1-2 секунды;
12. Для контроллеров, отличных от MP-7, зажигание выключают после звукового сигнала;
13. Ждут не менее 10-ти секунд.

Установка, то есть включение охранного режима было выполнено полностью. Но, не спешите.

Блок АПС соединен с ЭБУ

Выполним процедуру ресинхронизации:

1. Открывают дверь, отключают охрану «черным» брелоком;
2. Включают зажигание;
3. Если диод мигает с частотой 1 Герц, нужно выключить зажигание и подождать 15 секунд.

После завершения шага «3» система готова к работе. Вообще же синхронизация теряется, когда прописывают брелоки. Но еще так получится, если отсоединить, а затем снова подключить шнур 28 (линия «K»).

Замечание: не пытайтесь прописывать брелок, используемый в другом автомобиле LADA! Нужны «штатные» брелоки либо новые.

Возможные проблемы с системой блокировки

Как мы знаем, любая техника рано или поздно выходит из строя. И центральный замок на ВАЗ 2110 не исключение. Есть ряд проблем, которые проявляются в работе этой системы

Многие автолюбители по неосторожности губят охранную систему автомобиля. Водитель не должен подавать длительный или учащенный импульс на запрос открывания или закрывания двери

Схема центрального замка на ВАЗ 2110

Защищает электроцепь центрального замка предохранитель. Именно с него начинают производить поиски неисправности в работе всей схемы. Находится он в салоне машины, за блоком с предохранителями. По схеме стоит на разрыве розового провода (в изоляции). Под ковриком у водителя расположен провод со штекерным разъемом, который накапливает влагу, окисляется. Пропадает питание на активаторе.

Может сломаться модульный блок центрального замка. Следует проверить его работоспособность при помощи подачи напряжения от аккумуляторной батареи на контакт разъема модуля. Шестерни редукторного активатора изготовлены из пластмассы. Такие детали подвергаются износу, и это механическая неисправность.

Но самым слабым местом центрального замка считается соленоид, чаще всего именно он выходит из строя. Управление электромагнитом осуществляется через переключатель. При открывании и закрывании дверей ресурс соленоидов рассчитан примерно на 10 тысяч операций. По истечении этого количества переключений начинаются сбои в работе. Ремонт прост: нужна замена самого соленоида.

Почти подключил сигнализацию,возникла проблема подключения центрального замка.На стандартном блоке ЦЗ ВАЗ-2110 есть свободные 6 и 8 контакты. Управление ли это и какой полярностью он управляется?

не подскажите где он находится?

устанавливал сигналку — искал блок ЦЗ облазил всё, но так и не нашёл.Вышел из положения, найдя провода в жгуте от ЦЗ.Управление — отрицательной полярностью (по крайней мере у меня)

2002-04-29 11:05

Re: не подскажите где он находится?

Блок ЦЗ находится рядом с блоком управления двигателем, чуть повыше, ближе к магнитоле. Рядом также и штатный иммобилайзер.

2002-04-29 12:43

Re: Управление ЦЗ ВАЗ-2110?

По-моему, подключать сигнализацию нужно к коричневому и белому проводам. Какой отвечает за открывание, а какой за закрывание не помню. ЦЗ относится к трехпроводной системе с отрицательной полярностью.

2002-04-29 12:40

Лада 2110 Дракоша › Бортжурнал › Замена и ремонт монтажного блока (блока предохранителей) ВАЗ 2110

Так вот, если в первый раз я в щелку искал где же внутри обрыв…прозвонить нельзя, потому что перерв весь интернет не нашел даже фото…какая там схема хД

Так вот…месяц все было хорошо…и вот вновь повторилось… я решил что нужно полностью его разобрать… но чтоб на всякий случай не остаться без колес, поехал и в разборе купил бу монтажный блок, на месте разобрал, чтоб убедиться что не восстановленный, после подключил, и уехал…все было гуд…

ПРиехав на работу, решил разобрать его полностью, кстать, дорожка прогорела та же, но дальше, и сверху, т.е. я ее видел, но все же решил разобрать чтоб выложить фото, потому что уверен это пригодиться! и когда такое произойдет у кого-то, можно будет посмотреть хоть более менее фотки платы с обоих сторон…

Для начала с обратной стороны откручиваем 4 самореза, снимаем крышку и видим

ВОт что мы видим

Вот и прогоревшая дорожка, снаружи ее видно

Чтобы снять плату, требуется отпаять ножки, их обвел оранжевыми кружочками

то что нужно отпаять

Если память не изменяет указал все что нужно, но могу на 1ну ошибиться.

После платы легко выходит… и мы видим плату и ответную часть пластиковую

Плата с обратной стороны

Было у меня немножко коррозии, которую почистили… так что коротить не должно теперь…возможно это и была причина того что дорожка сгорела…

кстати прошлая дорожка которая сгорела, вот ->

Так что теперь у меня 2 монтажных блока =D

Цена вопроса: 300 ₽

Нравится 26 Подписаться

Особенности конструкции блока управления печкой ВАЗ-2110

Одна из распространённых проблем отопительной системы, с которой сталкиваются владельцы ВАЗ-2110 — это выход из строя или неправильное функционирование блока управления печки. Десятки с завода оборудованы печками, координирование которых происходит через систему автоматического управления отопителем. Сокращённо систему называют блоком САУО. Основными показателями его неисправности является работа отопительной системы не во всех режимах. Если не работает одна или несколько скоростей печки, то чаще всего проблема в блоке САУО. Благодаря электронному модулю ВАЗ-2110 в салоне автомобиля поддерживается заданная водителем температура.

Схема системы автоматического управления отопителем: 1 – электродвигатель вентилятора; 2 – дополнительный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции; 8 – клапан рециркуляции; 9 – микромоторедуктор привода заслонки отопителя; А – к выключателю освещения приборов; В – к источникам питания

Прежде чем приступить к ремонту отопителя ВАЗ-2110, надо выяснить, какая именно печка стоит на вашем транспортном средстве. Автомобили, которые были выпущены до сентября 2003 года, оборудованы печками старого образца

Соответственно, есть значительные отличия в конструкции, на которые при ремонте важно обратить внимание

Блок САУО состоит из электронных элементов, координация которыми происходит с помощью рукояток на центральной консоли машины.

Блок управления печкой ВАЗ-2110 оборудован контроллером с двумя рукоятками. Правая рукоятка отвечает за включение определённой скорости вентилятора. За переключение его скоростей непосредственно отвечает дополнительный резистор. В печках старого образца стоят резисторы на две или три скорости вентилятора. В печках нового образца стоит модифицированный резистор РДО 2123–2118022. Блок координирования работы усовершенствованной модели печки имеет четыре скорости и не имеет режима авто.

Блок управления усовершенствованной моделью отопителя ВАЗ 2110

Левая рукоятка отвечает за включение температурного режима в салоне транспортного средства. В зависимости от положения рукоятки подаётся информация о заданной температуре воздуха на микроредуктор привода заслонки и с помощью контроллера устанавливается необходимое положение задвижки. С помощью регулятора можно выставить температурный режим от шестнадцати до тридцати градусов за Цельсием.

До 2003 года в автомобилях были установлены печки старого образца с четырёх- и пятипозиционными контроллерами, которые на сегодня сняты с производства, и их очень тяжело найти. А также простой блок управления отопителем ВАЗ-2110 не подходит на модели машин, которые выпускались после 2003 года и оборудованы с завода модифицированными печками.

Соответственно, прежде, чем покупать детали для ремонта системы отопления транспортного средства, надо посмотреть в технической документации, какая именно модель отопителя стоит на вашей десятке. Отличаются печки не только блоком САУО, а и радиатором отопителя, микроредуктором, резисторами.

Где искать предохранители на ВАЗ-2110(2112)

Если в автомобиле случилось неладное и отдельные компоненты его электросхемы выглядят как неживые — проще всего начать с проверки предохранителей на ВАЗ-2110. Однако ведь на каждом авто они находятся там, где этого решит конструктор, тут нет единого стандарта. Потому на ВАЗ 2110 (2112) схема предохранителей уникальна, про что мы вам собираемся рассказать парочку интересных вещей.

Предохранители ВАЗ 2110

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

Большинство защитных элементов электросхемы, как и реле, собраны в самом удобном месте для водителя, под рулем. Кнопка, скрывающая специальную панель ВАЗ-2110, находится под кнопкой управления регулятором фар. Один небольшой предохранитель спрятан в нише монтажного блока автомобиля. И еще несколько в консоли приборной панели.

Конечно, в случае неисправности вам не надо лезть и вскрывать все три блока. Схема предохранителей ВАЗ 2110 четко прописывает, за какие именно электроприемники отвечает конкретный предохранитель. Например, если не работают задние противотуманные фары — надо смотреть в нише монтажного блока.

Демонтаж блока предохранителей

Все предохранители ВАЗ 2112 легко менять буквально на “лету”. Это значит, что демонтаж блока вам может понадобится в исключительных случаях. Это касается и блока реле, расположенного там же.

Тем не менее, на ВАЗ 2110 блок предохранителей вполне может ломаться. Связано это не в последнюю очередь с отгоранием дорожек на печатной плате электросхемы. Если вы рассчитываете восстанавливать блок, вам понадобятся навыки для работы с паяльником и немного канифоли с оловом.

В целом, алгоритм демонтажа блока следующий:

1. Первым делом, с целью безопасности и сохранности электросхем, откидываем отрицательную клемму АКБ;
2. Нажав на кнопку под гидрокорректором фар, откидываем крышку вниз;
3. Чтобы извлечь блок предохранителей ВАЗ-2110 из автомобиля достаточно открутить одну удерживающую его защелку и, перевернув, отключить все электрические разъемы.

ЭБУ (мозги) ВАЗ

Электронная система управления двигателем фиксирует отказы связанные с обрывом проводов, замыканием их между собой или на массу. С плохим качеством контакта в соединительных разъёмах. А также с неисправностью самих датчиков. Однако в системах питания и зажигания есть неисправности, которые имеют внешние признаки которые замечаются водителем , но в памяти электронного блока ни какие коды неисправностей не фиксируются. Основные признаки неисправностей :.

Электронная система управления двигателем фиксирует отказы связанные с обрывом проводов, замыканием их между собой или на массу.

Проблемы в работе электропривода активатора

Исполнительный механизм центрального замка достаточно хрупок и не терпит перегрузок. Выполненный из пластика корпус активатора запросто может оплавиться, если частота закрывания дверей излишне высокая. Не менее важную роль также играет длительность управляющего импульса. Старайтесь всегда помнить про предельную хрупкость активатора и не нагружать его в работе.

Несложно догадаться, что активатор расположен в каждой отдельной двери автомобиля. Если корпус одного из них оплавляется в следствие перегрева коллектора электропривода, это становится причиной многих проблем:

• активатор на отдельно взятых дверях перестает функционировать;
• постоянные перегрузки в заклинившем электроприводе приводят в выходу их строя предохранителя.

Исполнительный механизм активаторов полностью собран из пластмассы. Шестеренки запросто могут истираться и ломаться в процессе работы, сплавляться при перегреве коллектора. Как результат, при работе центрального замка слышны характерные скрипящие звуки — верный признак скорого отказа активаторов. Аналогично, если редуктор механизма гудит, но двери не открываются либо не закрываются.

Подобного рода неисправности могут быть связаны также со всевозможными дефектами моторедуктора и его тяги. Если вы недавно меняли центральный замок, возможно, причина кроется в неверном его монтаже. Механизм также может быть неправильно отрегулирован, либо нарушено крепление. В любом случае, следует снимать обшивку двери и проверять визуально.

Системы самостоятельной диагностики

Как любой компьютер, ЭБУ “Приоры” имеет обратную связь с пользователем.

Водитель узнает о неполадках при помощи сигнальных кодов, которые можно увидеть двумя способами: при помощи дополнительного бортового компьютера, подключаемого к диагностическому разъему, и на панели приборов после совершения нехитрых манипуляций.

Для самостоятельной диагностики можно устанавливать следующие устройства:

1. Штат X 1 P Приора. Небольшой прибор, вставляющийся на место стандартной кнопки. Имеет дисплей-LED с 3 знаками. Кроме функции диагностики по 30 параметрам, позволяет прогревать свечи в холодный период, самостоятельно регулировать температуру включения вентилятора системы охлаждения, сбрасывать ошибки двигателя.
2. Приора Штат Matrix. Более серьезный бортовой компьютер. Ставится на место штатных часов и имеет графический дисплей 128 х 32 пикселя.

Кроме функций, перечисленных у предыдущего компьютера, устройство может работать с газобаллонным оборудованием, считывая расход газа. Функция “Форсаж” позволяет не только сбрасывать ошибки двигателя, но и откатывать контроллер до заводского состояния, тем самым его реанимируя. После задействования этой опции, включится режим ЭБУ “Приоры”, какой был установлен на заводе. Также этот БК имеет возможность обновления программного обеспечения.

Multitronics C-900. Универсальный бортовой компьютер. Может устанавливаться в разные места. Обладает огромными возможностями как в диагностике, так и регулировках. Подходит к большому перечню автомобилей. Имеет ЖК-дисплей 480 х 800 пикселей и возможность изменения настроек непосредственно с домашнего ПК.

Основной блок

Он же монтажный. Во всех версиях ВАЗ десятого поколения и выше находится слева от рулевой колонки, под переключателем фар. Чтобы его открыть, достаточно потянуть пластиковую защелку. Крышка опускается вниз и все элементы доступны для замены. Если приходится работать на морозе в непрогретой машине, выковыривать маленькие предохранители неудобно, поэтому лучше снять блок целиком. Для этого:

1. Фигурной крестовой отверткой выкрутите защелку у переднего края панели.
2. Переверните плату.
3. Отсоедините фишки контактов.
4. Извлеките блок наружу.

Расположение блока предохранителей Месторасположения монтажного блока предохранителей

Так работать с ним гораздо удобнее, особенно когда требуется перепаивание схемы предохранителей или замена многочисленных плавких элементов. Чтобы заменить только один защитный модуль или реле, монтажный блок ВАЗ 2112 демонтировать не требуется. Достаточно использовать пластиковый пинцет, расположенный с краю. Зажмите им верхнюю часть и расшатывающими движениями тяните вверх.

В основном блоке ВАЗ находится 20 предохранителя и 8 реле. Их расположение одинаково для всего “семейства”. Реле могут немного отличаться по разбросанности на панели. На некоторых моделях отдельные ячейки могут пустовать. Это связано с комплектацией и установленным/отсутствующим оборудованием.

Каждый предохранитель отвечает за отдельное электрооборудование, оптику. Для этого в нем точно подобран критический ток по силе (А), чтобы защитить последующую цепь от повреждения при скачках напряжения, коротком замыкании. Без них автомобили загорались бы гораздо чаще.

Всем владельцам ВАЗ следует сохранить себе схему плавких защитных элементов с расшифровкой, предоставленную в таблице.

№ предохранителя	Сила тока в амперах	Расшифровка назначения
F1	5	Подсветка приборной панели водителя, освещение в багажном отсеке, подсветка заднего номерного знака, габариты по левому борту авто
F2	7.5	Свечение левой фары в режиме ближнего света
F3	10	Свечение левой фары в режиме дальнего света
F4	10	Свет передней правой противотуманной фары (если предусмотрено комплектацией)
F5	30	Электрические стеклоподъемники дверей
F6	15	Отвечает за прикуриватель, подключенную к разъему переносную лампу
F7	20	Вентилятор охлаждения радиатора ДВС, звуковой сигнал
F8	20	Электрический обогрев заднего стекла
F9	20	Подача насосом омывающей жидкости на лобовое стекло, работа дворников
F10	20	Запасной, для подключения дополнительных устройств
F11	5	Свет габаритов по правому борту авто
F12	7.5	Свечение правой фары в режиме ближнего света
F13	10	Свечение правой фары в режиме дальнего света
F14	10	Противотуманная передняя фара слева
F15	20	Подогрев передних сидений (если предусмотрен комплектацией)
F16	10	Аварийное свечение поворотников, указатель поворотов налево и направо
F17	7.5	Подсвечивание экрана бортового ПК, стоп сигналы, освещение салона авто, подсветка замка зажигания, часов
F18	25	Подсвечивание панели регуляторов отопителя, бардачка, прикуривателя, контроллер печки
F19	10	Отвечает за подачу питания на бортовой ПК, блокиратор дверей, часы, лампу заднего хода,
F20	7.5	Задние противотуманные фонари

Монтажный блок ВАЗ 2111 и аналогичные в “родственных” моделях скрывают за собой дополнительный предохранитель, отвечающий за цепь питания центрального замка. Он спрятан в нише, в пластиковом коробе.

Блок реле ВАЗ 2110 и смежных модификаций расположен на одной плате с предохранителями. Реле отвечают за цикличные действия отдельного оборудования.

Нумерация элементов в основном блоке предохранителей Нумерация предохранителей и реле в основном блоке

Если устройства в машине перестают работать, сперва проверяют реле. Когда мультиметра нет под рукой, чтобы “прозвонить” элемент, просто вынимают другое реле с аналогичными характеристиками по току и вставляют на место проверяемого. Если оборудование заработало — значит нужно заменить реле. Если нет, — ищут поломку в обрыве проводки, окисленных контактах, самом неисправном оборудовании.

№ реле	Назначение
К1	Реле, отвечающее за контроль исправности свечения ламп
К2	Реле переднего стеклоочистителя
К3	Прерыватель работы поворотов, аварийная сигнализация
К4	Реле включения ближнего света фар
К5	Реле включения дальнего света фар
К6	Дополнительное реле
К7	Реле электрообогрева заднего стекла
К8	Реле задних противотуманных фонарей

Вместо К1 иногда могут быть просто контактные перемычки. Если на ВАЗе нет задних противотуманок, то К8 остается свободным. Это место можно использовать для подключения другого, циклично работающего электрооборудования.

Распиновка ЭБУ Микас 11 ет евро 3

1	Не используется
2	Зажигание 2-3. Управление первичной обмоткой катушки зажигания, акт. уровень низкий.
3	Масса цепи зажигания
4	Не используется
5	Зажигание 1-4. Управление первичной обмоткой катушки зажигания, акт. уровень низкий.
6	Форсунка 2. Активный уровень низкий
7	Форсунка 3. Активный уровень низкий
8	Выход на тахометр.
9	Не используется
10	Не используется
11	Не используется
12	Вход +12В от АКБ
13	Вход сигнала с замка зажигания
14	Выход управления главным реле
15	Вход сигнала ДПКВ+ (контакт 2)
16	Вход сигнала ДПДЗ
17	Масса ДМРВ (контакт 2)
18	Вход — датчик кислорода
19	Вход — датчик детонации
20	Масса датчика детонации
21	Не используется
22	Не используется
23	Не используется
24	Не используется
25	Выход управления реле вентилятора 2
26	Не используется
27	Выход управления форсункой 1 цилиндра
28	Выход управления РХХ (контакт 1)
29	Выход управления РХХ (контакт 3)
30	Не используется
31	Лампа СЕ, акт. уровень низкий
32	Питание ДПДЗ
33	Питание ДНД (контакт 1)
34	Вход сигнала ДПКВ (контакт 1)
35	Масса ДНД (контакт 2)
36	Масса ДПДЗ
37	Вход сигнала с ДМРВ (контакт 5)
38	Не используется
39	Вход сигнала с ДТОЖ (контакт 1)
40	Вход сигнала с датчика температуры впускного воздуха (контакт 1)
41	Не используется
42	Вход сигнала ДНД (контакт 3)
43	Не используется
44	Вход +12В от главного реле
45	Выход питания иммобилизатора
46	Выход управления клапаном продувки адсорбера
47	Выход управления форсункой 4 цилиндра
48	Выход управления нагревателем датчика кислорода
49	Не используется
50	Не используется
51	Масса контроллера
52	Иммобилизатор
53	Масса контроллера
54	Не используется
55	Не используется
56	Не используется
57	Не используется
58	Не используется
59	Датчик скорости
60	Не используется
61	Масса выходных каскадов
62	Не используется
63	Не используется
64	Не используется
65	Не используется
66	Не используется
67	Не используется
68	Выход управления реле вентилятора 1
69	Выход управления реле кондиционера
70	Выход управления реле электробензонасоса
71	K-Line
72	Не используется
73	Не используется
74	Не используется
75	Вход запроса на включение кондиционера
76	Не используется
77	Не используется
78	Не используется
79	Вход сигнала датчика фаз
80	Масса выходных каскадов
81	Не используется
