Как снять вентилятор печки на audi a6 с4 без разбора и снятия отопителя салона, фото отчет, видео

Возможные проблемы

Существует несколько других неисправностей, вызывающих отказ устройства обогрева:

Некачественное соединение в монтажном блоке. Такая проблема встречается во многих автомобилях, независимо от страны производства, но она имеет легкое решение в виде протяжки контакта либо зачистки группы контактов.
Поломка предохранителя. Целостность питающего устройства может быть нарушена, и короткое замыкание вызывает неисправность всей конструкции. При этом, стоит помнить о том, что подогрев зеркал и подсветка бардачка могут питаться от той же плавкой вставки, что и вентилятор. Соответственно, требуется проверка и других элементов.
Включение обдува только на третьем режиме работы. Разобравшись в конструкции, легко понять причину выхода из строя. При первых двух скоростях подключается дополнительное сопротивление. Прямое включение осуществляется на третьей позиции. То есть, если заменить резистор, проблема будет решена.
Реле зажигания в некоторых случаях может залипать. Моторчик печки при этом начинает работать только после полного прогрева двигателя. Если отмечается такое свойство, стоит проверить контролирующее устройство на неисправность и заменить на новое при возникновении необходимости.
Неисправность вентилятора. Если он не отвечает на включение, а напряжение от переключателя продолжает поступать, можно говорить о некачественном соединении на «минусе».

Электрика

Снять аккумулятор Audi A4
Замена батарейки в брелке Audi A4 своими руками
Замена батарейки в ключе Ауди A4 своими руками
Заменить батарейку в пульте Ауди A4
Ремонт блока предохранителей Audi A4
Замена втягивающего реле Audi A4 своими руками
Установка габаритной лампы Ауди A4
Поменять задний фонарь Audi A4
Как снять заднюю фару Audi A4 своими руками
Ремонт замка зажигания Ауди A4
Заменить катушку зажигания Audi A4
Снять кнопку стеклоподъемника Audi A4
Поменять лампу ближнего света Audi A4 своими руками
Замена лампы в бардачке Ауди A4
Установка ламп в габаритах Ауди A4
Как заменить лампу в дальний свет Ауди A4 своими руками
Установка ламп в задний ход Ауди A4
Как заменить лампу в поворотниках Ауди A4
Как поменять лампу в приборной панели Audi A4 своими руками
Заменить лампу в противотуманный фарах Audi A4
Заменить лампу в ПТФ Ауди A4
Как поменять лампу в фарах Ауди A4
Как поменять лампу освещения салона Ауди A4 своими руками
Поменять лампу стоп сигнала Audi A4 своими руками
Установка ламп задних фонарей Ауди A4
Как снять левую фару Audi A4
Снять моторчик стеклоподъемника Ауди A4
Снятие передней фары Audi A4
Снятие правой фары Ауди A4 своими руками
Поменять предохранители Audi A4
Заменить предохранитель прикуривателя Ауди A4 своими руками
Как заменить противотуманные лампы Ауди A4 своими руками
Как заменить реле поворотов Audi A4
Установка реле стартера Audi A4
Поменять реле стеклоочистителя Ауди A4 своими руками
Поменять свечи зажигания Audi A4
Как заменить щетки генератора Audi A4 своими руками
Электросхема акпп Audi A4
Схема акустической системы Ауди A4
Схема бензонасоса Ауди A4
Схема блока предохранителей Audi A4 своими руками
Электросхема блока управления двигателем Audi A4
Схема вентилятора охлаждения Audi A4 своими руками
Схема включения бензонасоса Ауди A4
Электросхема включения вентилятора охлаждения Audi A4 своими руками
Электросхема включения кондиционера Audi A4
Схема включения переднего моста Audi A4
Электросхема включения стартера Ауди A4
Схема включения фар Ауди A4
Электросхема генератора Audi A4
Электросхема датчика давления масла Audi A4 своими руками
Схема датчика кислорода Audi A4 своими руками
Схема датчика охлаждающей жидкости Audi A4
Электросхема датчика скорости Audi A4 своими руками
Электросхема датчика температуры Ауди A4
Электросхема датчика уровня топлива Audi A4
Схема двигателя Ауди A4 своими руками
Электросхема дворников Ауди A4
Схема зажигания Audi A4 своими руками
Схема замка зажигания Ауди A4
Схема звукового сигнала Audi A4
Электросхема инжектора Ауди A4
Электросхема карбюратора Ауди A4
Схема корректора фар Ауди A4
Электросхема освещения салона Audi A4
Схема отопителя Ауди A4
Электросхема охлаждения двигателя Ауди A4
Электросхема панели приборов Audi A4 своими руками
Электросхема передних фар Audi A4
Схема печки Audi A4
Электросхема приборной панели Ауди A4 своими руками
Схема проводки Audi A4
Схема противотуманных фар Audi A4
Электросхема реле бензонасоса Audi A4
Схема реле давления Audi A4
Схема реле поворотов Audi A4
Схема реле регулятора Ауди A4
Схема реле стартера Ауди A4 своими руками
Электросхема системы впрыска Audi A4
Схема системы зажигания Ауди A4
Схема системы кондиционирования Ауди A4
Схема системы охлаждения Audi A4 своими руками
Электросхема системы управления двигателем Ауди A4
Электросхема стартера Audi A4
Электросхема стеклоочистителя Ауди A4
Схема стеклоподъемников Audi A4 своими руками
Схема стоп сигналов Ауди A4 своими руками
Электросхема топливного насоса Ауди A4
Схема топливной системы Audi A4
Схема тормозной системы Audi A4 своими руками
Схема центрального замка Audi A4
Электросхема щитка приборов Audi A4
Электросхема эбу Ауди A4
Коды ошибок Ауди A4

Этапы замены фильтрующего элемента Ауди А4 Б8

По сравнению с большинством других автомобилей, замена салонного фильтра в Ауди А4 Б8 проводится относительно просто. Какой-то особой подготовки для этой операции не требуется. Все, что вам понадобится, это непосредственно сам новый фильтрующий элемент.

Оспаривать пользу салонника, особенно если говорить об угольных, бессмысленно. Поэтому неудивительно, что самостоятельная установка фильтров на автомобили, стала распространенным явлением. Эта рутинная и довольно простая процедура периодического ТО, в ней нет ничего сложного.

Замена салонного фильтра по регламенту предусмотрена каждые 15 000 км, то есть каждое плановое ТО. Однако в зависимости от условий эксплуатации автомобиля, срок замены можно сократить до 8-10 т.км. пробега. Чем чаще менять фильтр в салоне, тем чище будет воздух и лучше работать кондиционер, либо отопитель.

Четвертое поколение выпускалось с 2007 по 2011 годы, а также рестайлинговые версии с 2011 по 2015 годы.

Где находится

Салонный фильтр Ауди А4 Б8 находится в ногах переднего пассажира, под бардачком. Добраться до него не сложно, если действовать по инструкции описанной ниже.

Фильтрующий элемент делает поездку комфортной, поэтому не нужно пренебрегать его заменой. В салоне будет скапливаться намного меньше пыли. Если использовать угольную фильтрацию, то качество воздуха внутри автомобиля станет еще заметно лучше.

Снятие и установка нового фильтрующего элемента

Замена салонного фильтра Ауди А4 Б8 является рутинной и довольно простой процедурой периодического ТО. В ней нет ничего сложного, поэтому произвести замену своими руками весьма просто.

Для удобства, максимально отодвигаем переднее пассажирское сидение назад. После этого начинаем выполнять саму операцию по пунктам:

Отодвигаем сиденье переднего пассажира до упора назад, для более удобных дальнейших действий. Ведь салонный фильтр установлен под бардачком и с отодвинутым сиденьем до него будет проще добраться (Рис.1).
Нагибаемся под бардачок и откручиваем три пластиковых винта, которые крепят мягкую накладку. Аккуратно отсоединяем саму накладку, особенно возле воздуховодов, стараемся не порвать ее (Рис.2).
После снятия мягкой накладки, доступ к установочному месту открыт, теперь необходимо снять пластиковую крышку. Для ее съема имеется выступ, надавливаем на него и сдвигаем заглушку вправо (Рис.3).
Если салонный фильтр меняется довольно часто, то после снятия пластиковой крышки он опустится вниз и его остается просто вытащить. Но если он сильно забит, то его может удерживать скопившийся мусор. В этом случае его необходимо чем-либо поддеть, например отверткой (Рис.4).
Теперь осталось установить новый фильтрующий элемент, но предварительно можно пропылесосить посадочное место, тонкой насадкой пылесоса (Рис.5).
После замены осталось установить только крышку на свое место и проконтролировать, чтобы она встала до упора. Также устанавливаем накладку из вспененного материала на свое место и фиксируем ее пластиковыми барашками.

При установке обратите внимание на сам фильтрующий элемент. Скошенный верхний угол которого должен находиться с правой стороны, он указывает на правильное положение при установке

Какой стороной устанавливать

Кроме самой замены фильтрующего элемента воздуха в салоне, немаловажным является установка его правильной стороной. Для этого существуют простые обозначения:

Просто стрелочка (без надписи) – указывает направление воздушного потока.
Стрелочка и надпись UP – указывает верхний край фильтра.
Стрелочка и надпись AIR FLOW – указывает направление воздушного потока.
Если поток сверху-вниз, то крайние грани фильтра должны быть такими – \/\/\/\/
Если поток снизу-вверх, то крайние грани фильтра должны быть такими – /\/\/\/\

В Ауди А4 Б8 невозможно ошибиться со стороной установки, ведь производитель позаботился об этом. Правый край фильтра имеет скошенный вид, поэтому ошибка при установки исключена, по другому он просто не встанет.

Чистка, ремонт или замена

Теперь вентилятор полностью в вашей власти. Для начала попробуйте его тщательно встряхнуть. Только не бейте о какие-то предметы. Нужно просто потрусить. Начнёт высыпаться внушительный объём пыли, если ранее вентилятор никто не чистил.

После первичной чистки вооружитесь зубной щёткой, кисточкой, пылесосом или же компрессором для подачи сжатого воздуха. С помощью этих приспособлений можно выполнить уже более тщательную очистку.

Далее попробуйте смазать ось. Только не используйте распространённую в подобных делах смазку типа WD40. Она даёт лишь кратковременный эффект. Лучше взять полноценные смазочные материалы, применяемые при работе с электрооборудованием. Тут уже выбирайте на своё усмотрение. Наверняка у вас есть какая-то ёмкость с нужным средством.

Проверить, помогла ли чистка и лёгкая смазка можно довольно легко. Для этого занесите мотор обратно в машину, подключите к коннектору, верните на место минусовую клемму и включите вентилятор. Только очень крепко держите в руках, поскольку может выпасть от вибраций. На самой высокой скорости сразу же включать не рекомендуется из соображений безопасности.

Если после проведённых манипуляций вентилятор включился и работает хорошо, не издавая шума, свиста или треска, тогда точно проблема была в скопившемся мусоре. Это очень распространённое явление на множестве автомобилей от Audi и Фольксваген. Модель А3 исключением не стала.

Но бывает так, что профилактическая чистка не помогает. Тогда приходится разбирать устройство. Чтобы снять пластиковый корпус и добраться до внутренних деталей электровентилятора печки, требуется вдавить 3 резиновых фиксатора и снять нижний кожух. Тут же можете посмотреть на подшипник, который может покрываться коррозией. Некоторые пытаются очистить подшипник от ржавчины. Другие сразу же устанавливают новый элемент.

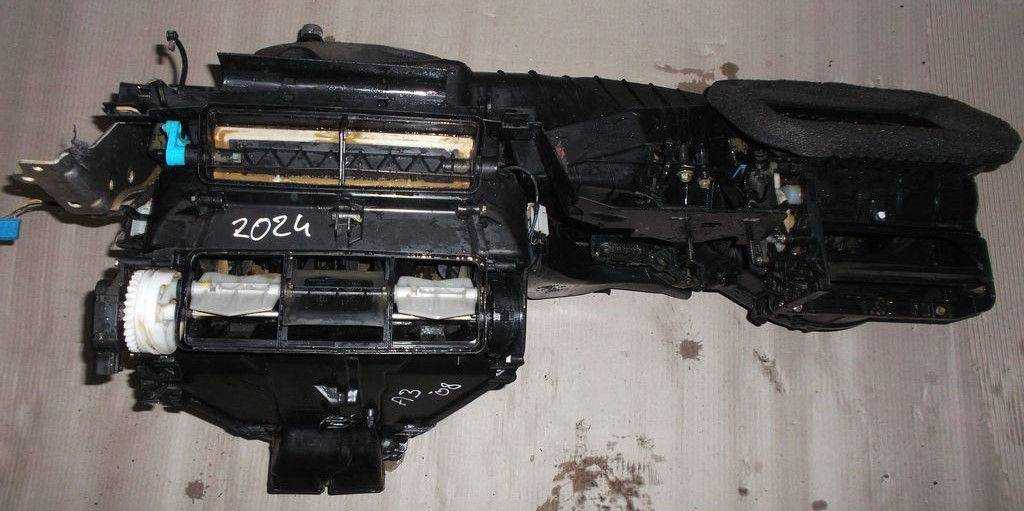

Корпус отопителя Audi A3

От следов ржавчины можно избавиться путём обработки WD40, которая удаляет коррозию, а затем аккуратно обработать поверхность литолом. Это один из вариантов ремонта от народных умельцев.

Снять крыльчатку сложнее, поскольку тут придётся снимать далеко не многоразовые зажимы с дальнейшей пайкой новых при обратной сборке. Потому многие называют электромотор неразборным. Фактически это так, но владельцы Audi А3 всё равно разбирают конструкцию, чтобы добраться до щёток и второго подшипника.

Если вы никогда не сталкивались с разборкой и ремонтом электромотора, самостоятельно влезать в его конструкцию не стоит. Слишком велик риск допустить ошибки в рамках обратной сборки, поскольку все компоненты должны находиться строго на своих местах и в определённом положении. Задача не из простых, даже для более опытных автовладельцев.

Потому зачастую самым оптимальным решением, когда чистка и смазка не помогают, становится замена вентилятора в сборе. Да, это не самый бюджетный вариант, зато он гарантирует исправную работу узла в течение длительного времени. Подобные затраты себя с течением времени оправдают.

Если ремонт проводится неправильно, либо выполняется недостаточно качественно, после восстановления электровентилятор долго прослужить не сможет. И придётся всё равно снимать узел повторно и на этот раз покупать новый моторчик.

Оригинальная запчасть для Audi А3 стоит дорого. Чтобы сэкономить, есть 2 основных варианта. Первый заключается в покупке подержанного электромотора или вентилятора с авторазборок. Вариант плох тем, что нет гарантии качества и исправности такого узла. Второй вариант предусматривает покупку аналога от проверенных и хорошо зарекомендовавших себя фирм. Ярким примером можно назвать компанию Bosch. Их моторчики под Audi А3 стоят заметно дешевле, но ничем не уступают в плане качества, эффективности или долговечности.

Замена моторчика печки выполняется предельно просто. Нужно лишь взять новую деталь, вставить её в пазы и прокрутить по направлению часовой стрелки до полной фиксации. Подключается разъём, и проводится сборка в обратной последовательности.

Хотя Audi А3 можно считать надёжным автомобилем, но определённые неисправности периодически появляются. Справиться с шумом моторчика печки почти каждый автомобилист может своими руками. Но менять его, чистить или ремонтировать, зависит от конкретной ситуации. Сначала узел нужно снять, а там уже будет понятно, какие меры по восстановлению работы отопления в салоне помогут в сложившейся ситуации.

Как работает система

Стоит предварительно разобраться в принципе работы системы. Выставление температуры на желаемый уровень осуществляется при закрытии и открытии крана элемента отопления. При этом в радиатор поступает источник тепла – прогретая охлаждающая жидкость, температура которой при нагретом двигателе доходит до 95 градусов.

Скорость работы устанавливается переключением режима скорости. Это оказывает прямое воздействие на объем холодного или нагретого воздуха, попадающего в салон автомобиля. После варьируется подача воздуха панельными заслонками, ими же регулируется направление, к примеру, в салон или на лобовое стекло.

Обслуживание моторчика печки

С фетром ситуация понятна, но что делать, если сам электромотор некачественный? Это проявляться в постоянной ржавчине на валу вентилятора, из-за того что в сталь не добавляли нужных компонентов при выплавке или же бронзовые втулки не содержат графита. В таком случае пара может сильно перегреться в месте трения и заклинить. Тогда ещё появляется риск пожара, который возможен при замыкании от перегрузки.

Обслуживать такие моторчики придётся намного чаще, ведь смазать их получится только густой смазкой (лучше графитовой). А она, как известно, долго не держится.

Смазывать ненадежные моторчики печи лучше графитной смазкой

Смазка бракованного моторчика печки

Хотя есть ещё один вариант, которым пользуются многие автовладельцы. Можно сделать войлочное кольцо самостоятельно и приклепать его к корпусу моторчика, а затем пропитать маслом. Оно ничем не будет отличаться от заводского изготовления и долго прослужит. То есть, с бракованным вентилятором тоже можно ездить, но придётся немного поморочить голову. Не у всех получится правильно смазать или доделать печку, чтобы не повредить другие системы, находящиеся вблизи. Лучше всего, конечно, просто заменить вентилятор на новый и забыть о проблемах.

Стоит ещё отметить, что вместо бронзовых втулок могут быть установлены роликовые или шариковые подшипники. В таком случае про их смазку можно вообще забыть, так как с завода для электромоторов они все идут закрытыми. То есть, в них уже набито необходимое количество смазочного материала.

Настройка или адаптация заслонок

Блок управления, отвечающий за работу системы климат контроля на автомобилях Audi А6, также определяет конечное и начальное положение заслонок. Делается это за счёт измерения показаний сопротивления на потенциометрах. Последние встраиваются в сервоприводы, управляющие открытием и закрытием заслонок.

Чтобы система климат-контроля работала корректно, заслонки открывались и закрывались правильно, требуется периодически проводить их настройку. Эта процедура также называется адаптацией. С её помощью удаётся восстанавливать работоспособность заслонок, которые в процессе эксплуатации могут сбиваться. От этого подаётся избыточное или недостаточное количество свежего, горячего или охлаждённого воздуха, нарушается смешивание, и температура в салоне не отвечает заданным параметрам.

Если вы наблюдаете, что заслонки в вашей Audi А6 С4 работают некорректно, либо же проводились ранее работы по снятию приводов и непосредственно самих заслонок, процедура адаптации будет обязательной.

Чтобы выполнить такую операцию, у автовладельца должен присутствовать специальный диагностический шнур, который называется VAG Com, а также программа VCDS. Он подключается к диагностическому разъёму (колодке), после чего запускается зажигание. Далее проводятся следующие манипуляции:

открывается программа и нажимается кнопка Select;
в появившемся окне следует выбрать кнопку 08 Auto HVAC, то есть модуль климат-контроля;
нажимается кнопка модуля, и в следующем окне следует выбрать базовые настройки 04 или Basic Settings;
выбирается канал 001;
нажимается клавиша Вверх (Up);
здесь же есть 4 окошка с разными значениями;
при нажатии Вверх значения в окошках будут постоянно меняться;
параллельно климат-контроль будет перемещать заслонки;
это процедура прогонки заслонок от начального до конечного положения;
все данные и значения о перемещениях блок управления фиксирует в памяти;
когда на всех окошках появятся 0, и климат перестанет шевелить заслонками, адаптация завершена.

Процедура совершенно не сложная, но требующая наличия некоторых обязательных компонентов. За такой услугой можно обратиться в автосервис, но тогда придётся потратить внушительную сумму денег. А как вы можете наглядно видеть, всё выполняется быстро и без каких-либо затруднений.

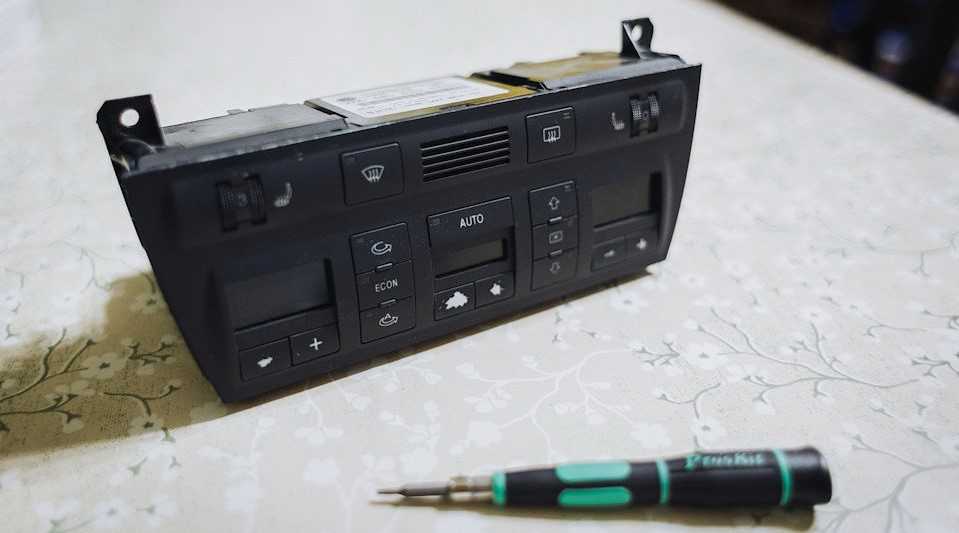

Блок климат-контроля Audi A6 Quattro

Recommendations

Comments 27

Не надо тут снимать торпеду, и разбирать, всё делается просто.по забитости скорее это старый антифриз забил каналы.

Да! Скорее всего это именно старый антифриз)

какая температура после промывки на выдуве по 40 и 42 каналу если в салон включена ? при полностью прогретом движке ? и какая температура за бортом ?

Нету шнурка, если где-то попадётся под руку, напишу)

зачем шнурок, через климат показывает все температуры, и в салон и в ноги какая выдувается и температуру в салоне

кнопка рециркуляии и кнопка вверх, перелистываение каналов плюс минус, заходить в канал кнопка рециркуляции, сначала показывает ошибки по климату

Эмэйзинг!)) 40 канал = 34

это значит что. помоему в левом воздуховоде, в зависимости от выставленной температуры на климате. температура выдуваемого воздуха 34 градуса. Мне просто интересно сравнить, я тоже промывал печку, какой будет максимум выдуваемой темературы при HI при 0 или небольшом минусе на прогретой машине при выдуве только в пасажира., у меня что то около 70 градусов получается По каналам 40 левый 42 правый воздуховод 44 в ноги 46 температура в салоне помоему так

Подожду 0 ещё посмотрю, отпишусь)

просто раньше было градусов 50 до промывки, оч много всего вымылось с печки

При -1 градуса, 40 канал = 59, 42 канал = 66

)приблизительно так же )

Фотоотчет Устройство и ремонт печки Ауди 100 С3 (С4) и Ауди A6 (C4) («как это работает?»)

Jurik-11

Я здесь живу

Отчет писал в начале 2012г. Может кому будет интересно заглянуть внутрь не разбирая . Разбирал печку и С3 и С4 модели, разобрался в устройстве печек, осталось много всяких фото — решил написать этот отчет. О том, как достать печку из машины уже написано много в разных источниках, например, здесь: www.blindhorse.ru/index.php?option=com_content&task=view&id=1&Itemid=29

А о том, как она работает, что внутри, как распределяются потоки, пойдет речь. Внутри печки имеется 5 заслонок: Вот такие в С4:

А такие (похожи) в С3:

Заслонки № 1, 2, 3 — работают совместно, одновременно и отвечают за то, холодный или теплый воздух пойдет в салон:

Эти заслонки управляются одним тросиком и идет он на крутилку «тепло-холод» Заслонка №2 нужна для более плавного равномерного изменения температуры от тепла к холоду, а также для дополнительного перекрывания щелей в положении «тепло»

Заслонки № 4,5 — также работают в паре, одновременно и отвечают за то, куда будет направлен поток воздуха — в центр, на ноги, на лобовое стекло. Они управляются одним тросом, который идет к крутилке «центр-ноги-стекло»

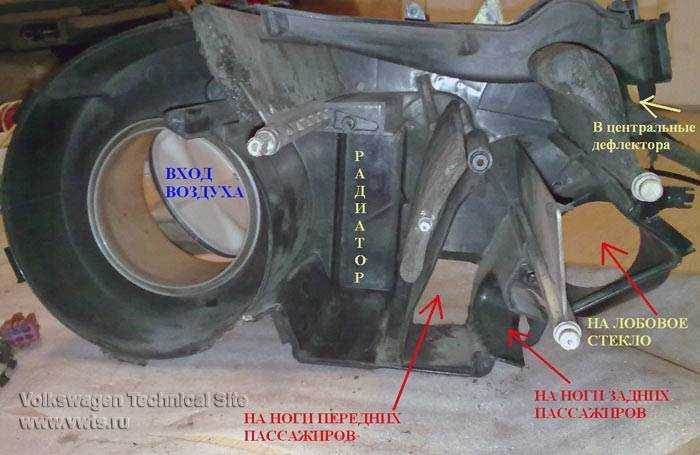

На корпусе печки имеются отверстия для подключения воздуховодов. Где какой — вот:

В каком направлении и при каком положении крутилки идут потоки воздуха указал на следующих фото (более сильный поток указан более толстой линией, а дополнительные, более слабые — тонкой). Кстати, на фото ниже пропущена заслонка №2 — она просто незаметно выпала при разборке и не попала в кадр — извиняйте, поздно заметил, но принцип работы понятен итак). В центр:

Всюду (и в ноги, и в стекло, и в центр):

На лобовое стекло:

Еще хочу сказать про опцию, которая есть в С4 (в С3 — нету, поэтому кое-каких деталей в С3 нет и заслонка №2,4 имеет различия — обратите внимание на фото выше). Эта опция — «подмешивание холодного (свежего) воздуха в центральный дефлектор». Она реализована благодаря воздуховоду внутри печки, а также благодаря особой форме заслонок №2,4:

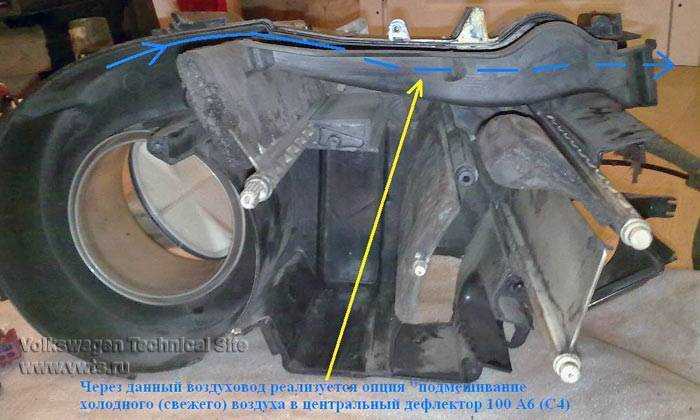

Она реализована благодаря воздуховоду внутри печки, а также благодаря особой форме заслонок №2,4:

Заслонка №1 в положении крутилки «тепло-холод» на максимум тепла имеет небольшую щель, через которую попадает холодный воздух в этот воздуховод и затем в центральный дефлектор С4, где имеется доп. крутилка (тепло-холод) прямо на дефлекторе. Если ее открыть, то в салон, помимо горячего воздуха, зимой будет попадать немного свежего (холодного) воздуха. Сделано это видимо для того, чтоб зимой в прогретой машине было легче дышать, т.к. дышать горячим воздухом некомфортно. А при исправной печке в С4 воздух с дефлекторов действительно горячий — 75. 90 градусов.

Откуда и куда идут воздуховоды:

Питание моторчика, блок сопротивлений:

Еще по поводу переключателя скоростей и др. режимов. Внешний вид:

Закрепить тросики можно по-разному. Бывает защелка лопается — тогда можно закрепить болтом и под это предусмотрены штатные-заводские отверстия:

Бывает так, что какая-то одна скорость не работает, одной из причин может быть сильный нагар на контактах переключателя — как исправить — см. картинку ниже. Переключатель напряжения, идущего на моторчик печки, держится на 3 шурупах, после его снятия — он разбирается на части и ремонтируется:

После этого у меня в печке одна из скоростей, которая ранее не включалась, заработала.

Кстати, может кому пригодятся, размеры родного С4-го радиатора (правда без пластиковых боковин, которые не сохранились

Audi A6 Замена вентилятора отопителя

Audi A6

Замена вентилятора отопителя на Audi A6.

В центральной России наступила настоящая зима и в автосервисы потянулся народ с проблемными печками (отопителями).

У одного моторчик вентилятора заскрипел-застонал, у другого просто “приказал долго жить”.А без печки-зимой…..

Поэтому продолжаем сезон самостоятельного ремонта отопителей.

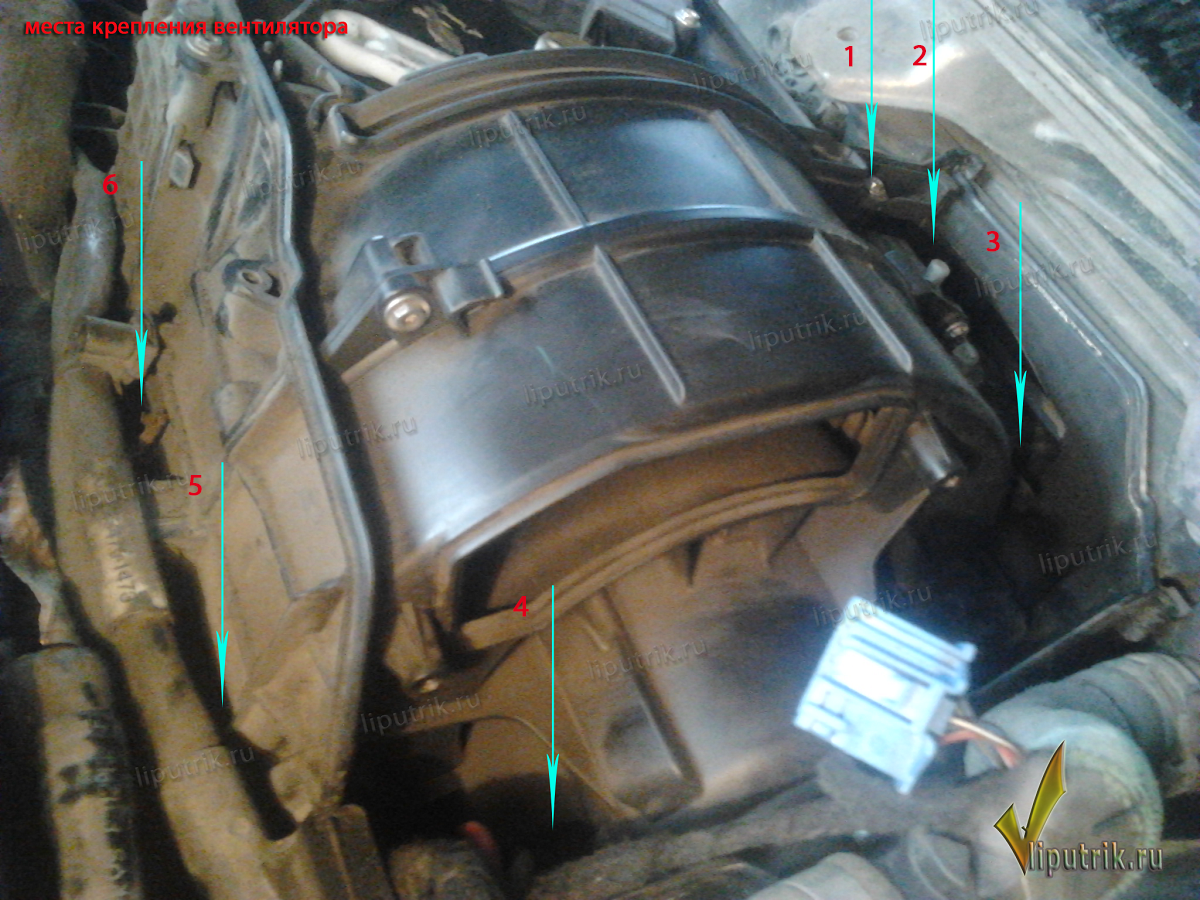

На Audi A6 2005 года выпуска вентилятор отопителя находится в подкапотном пространстве.

Замену вентилятора отопителя начинаем с открытия капота.

Далее по пунктам:

1. Снимаем резиновый уплотнитель и декоративную накладку. Накладку нужно немного приподнять и потянуть на себя.

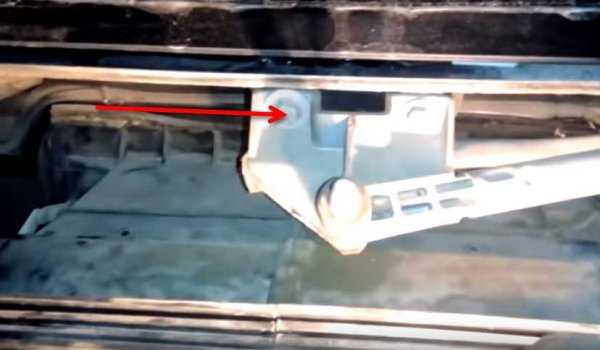

2. Откручиваем 2 гайки и снимаем поводки стеклоочистителя вместе со щетками.

3. Следующий этап самый сложный. Необходимо снять вторую часть накладки. Выкручиваем 2 самореза, подсунув руку под накладку, пытаемся вытолкнуть ее из паза. Можно попробывать снизу чем-то пластмассовым выдавить.

.Металл использовать нельзя – может лопнуть лобовое стекло !!!

Пробуем чем-либо острым и тонким поддеть с краев. На рисунке схематически изображен замок, который и держит накладку. Со временем свободное место(белая зона в замке) заростает грязью, которая держит не хуже клея.

4. Снимаем поперечину. Приступаем к снятию крышки блока вентилятора. Выкрутили почти все саморезы, остался один, но к нему как-то не получается подлезть ни каким инструментом. Чтобы выкрутить этот хитрорасположенный саморез придется потрудиться.

5. Для этого выкручиваем 3 болта и снимаем трапецию стеклоочистителя. Но чтобы ее вытащить, необходимо снять крышку блока реле.

6. С помощью уголка со «звездочкой» ТОР 15 выкручиваем по ¼ оборота этот саморез и снимаем крышку. Как только саморез вышел на столько, что можно было его захватить с боков, в ход пошли корцанги с загнутыми кончиками и саморез «сдался».

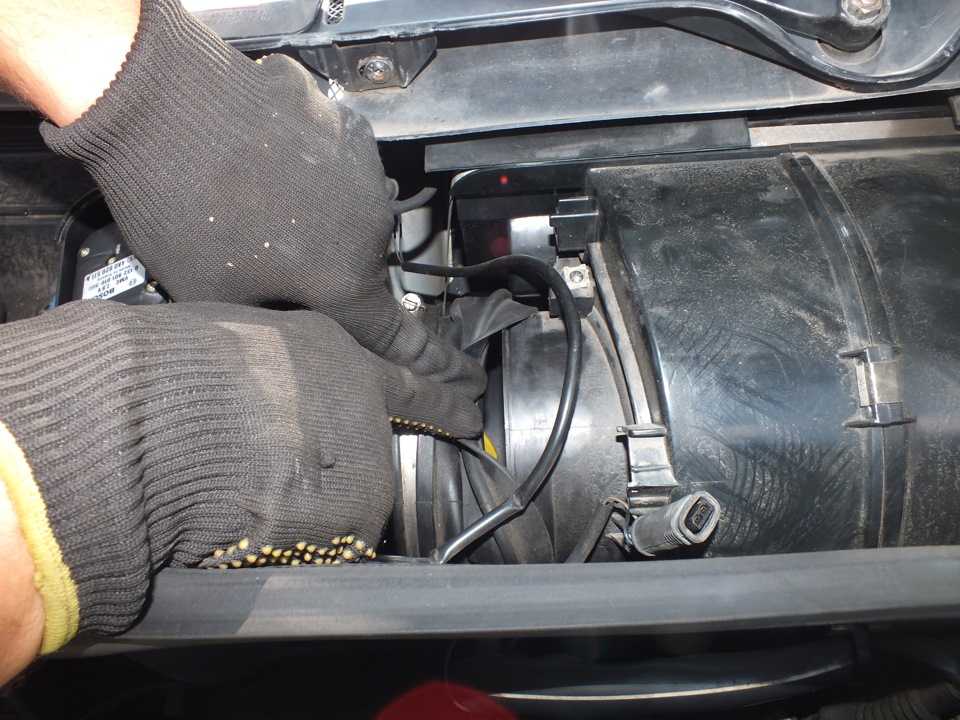

7. Сняли крышку. Перед нами во всей своей красе вентилятор. Снимаем разъемы с моторедукторов заслонок, датчика температуры, регулятора скорости вращения вентилятора (2 разъема – подачи питания и самого вентилятора). Выщелкиваем жгут из мест крепления и выводим его из корпуса, чтобы не мешал в дальнейшем.

8. Снимаем регулятор скорости.

9. Вентилятор закреплен в 6 точках, причем заднюю левую (2) можно увидеть только через зеркало.Передние точки крепления 5 и 6 показаны на одном фото, а задние 1, 2 3 на другом (при снятом вентиляторе).Точка 4 находится ниже разъема вентилятора.

10. Вентилятор снимается вместе с моторедуктором заслонки, поэтому необходимо снять тягу заслонки с вала и отвести в сторону.

11. Вытаскиваем вентилятор, снимаем двигатель заслонки. Располовиниваем корпус вентилятора, вытаскиваем мотор из корпуса и деффектуем. По результатам осмотра, либо чистим, смазываем, собираем, либо заменяем новым.

12. Не забудьте вернуть моторедуктор заслонки на место, до установки вентилятора обратно. Потом его не поставить.

13. Собираем все в обратной последовательности.

14. Перед установкой накладки (той, которая трудно снималась) нужно ОБЯЗАТЕЛЬНО прочистить паз (канавку) с помощью подручного инструмента, промести кистью, а лучше продуть с помощью сжатого воздуха. Следует так же тщательно очистить замок накладки. Все это необходимо для того, чтобы замок плотно защелкнулся и не было щели между накладкой и лобовым стеклом.

15. Ну чтож, все собрали, проверили работу вентилятора отопителя, заслонок, стеклоочистителя. Работа по замене вентилятора отопителя на Audi A6 окончена!!! Можно попить чайку.

Снятие накладки 1

Вторая накладка

Замок накладки

Поперечина и крышка вентилятора

Хитрорасположенный саморез

Трапеция стеклоочистителя

Жгут

Регулятор скорости

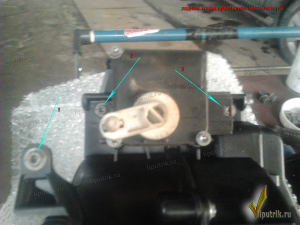

Точки крепления

Передние точки крепления

Задние точки крепления

Тяга заслонки

Тяга заслонки отведена в сторону

Тщательно вычищаем паз (канавку)

Если Вас заинтересовала данная статья и Вам есть, что сказать (хорошее или не очень) оставте Свои комментарии ниже. Буду очень признателен за Ваше участие в обсуждении статьи.

Также на эту тему вы можете почитать:

Устанавливаем сигнализацию на Volkswagen Golf 3 1997 года

Замена генератора на Ford Focus

Cнятие вентилятора отопителя на Volvo S60

Не заводится Газель ЕВРО 3

Опубликовано в рубрике ПРИМЕР ИЗ ПРАКТИКИ | Теги: ремонт своими руками

Audi A4 Ремонт вентилятора печки (замена щеток)

Работа по замене не сложная, но надеюсь кому-нибудь пригодится. К тому же скоро холода. Проблема с вентилятором печки у меня начилась этой зимой. Сев очень морозным утром в машину и включив зажигание обнаружил что вентилятор отказался работать. Первое предположение пало на щетки, подтвердилось оно когда я стукнул кулаком по низу бордачка. С такими манипуляциями я еще проездил около месяца, но когда одного удара перестало хватать для реанимации вентилятора пришлось выкраивать время для ремонта. Замена всего вентилятора отпала сразу, так как это очень не бюджетно. И так приступим.Вначале снимаем бордачок, открутив 3 винта внутри и 2 справа. Затем откручиваем 4 болта кронштейна подушки безопасности пассажира.

Откручиваем 4 винта крепления вентилятора, отсоединяем фишку и вынимаем вентилятор.

Отсоединяем пластмасовый корпус нажав на резиновые фиксаторы (3 шт.). Я плоской отверткой нажимал на каждый фиксатор и аккуратно проталкивал его. Также отсоединяем контакты фишки повернув против часовой стрелки.

Снимаем аккуратно 2 скобы, под ними пружинки, прижимающие щетки. Вытаскиваем щетки, определяем величину износа, у меня оставалось около 3 мм. и она практически вываливалась из канала.

Добавлено спустя 1 минуту 5 секунд:Обойдя все магазины в городе, ничего близкого к искомым мною щеткам (меднографитовые, 8х8 мм. в сечении) я не нашел. От безисходности были куплены генераторные щетки от ВАЗа, и доработаны крупным напильником под нужный размер.

Обрезаем старые щетки примерно по середине, чтобы был запас для пайки, проводок новых обрезаем до нужного размера, чтобы хватало для движения щетки и спаиваем проводки между собой.

Также необходимо почистить, контактное кольцо на валу. Я почистил прямо через канал щетки, используя маленькую полоску мелкозернистой шкурки. Все, собираем в обратной последовательности и радуемся хорошей работе вентилятора.Надеюсь кому-нибудь помог.

Всем, привет . Запищал моторчик печки на низких оборотах. Тут было много постов про его снятие, но все они были не полными. Я решил выложить свой полный обзор .

И так, снимаем бордачек. 3 болтика под головку на 8 сверху и 2 снизу .Снимаем бордачек и отсоединяем всю проводку.

Ну и дальше слаживаем в том же порядке . Всем спасибо кто дочитал)

Порядок работ

Снимите верхнюю защитную накладку для беспрепятственного доступа к печке.

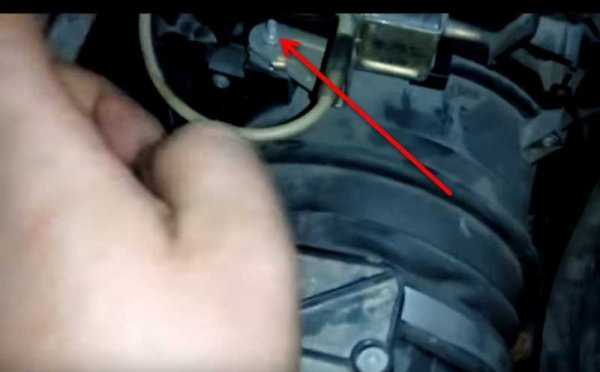

Демонтируйте вакуумный клапан. Для этого отсоедините от него разъем и уберите в сторону. Открутите гайку на 8 и отведите клапан в сторону.

Отсоедините хомут, держащий гофру обогревателя салона.

Снимите датчик впускного воздуха для климат-контроля и клапан с ресивером.

Отсоедините вакуумную трубку.

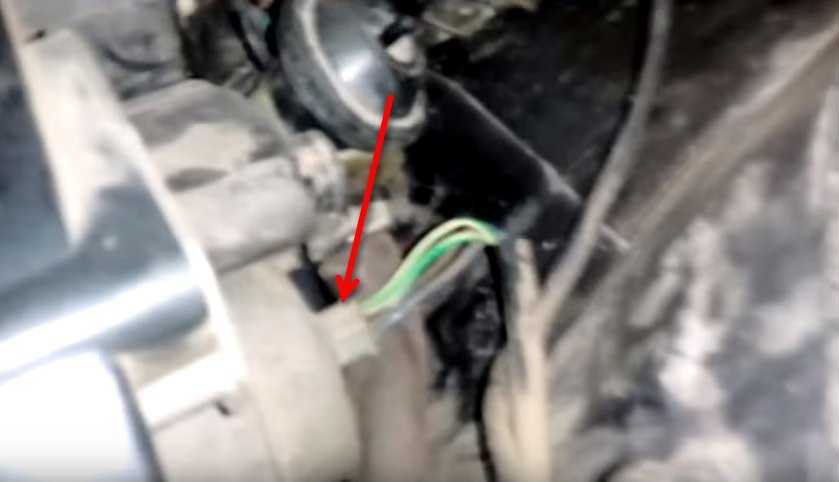

А затем двойной разъем идущий от мотора печки.

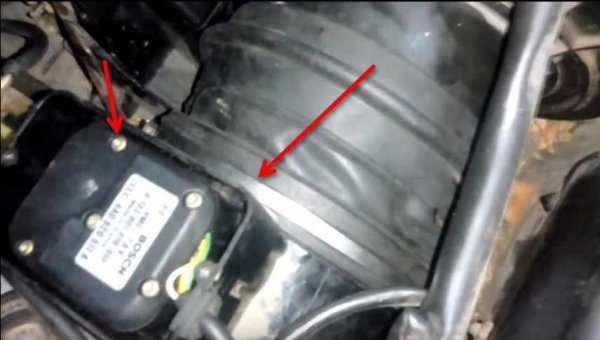

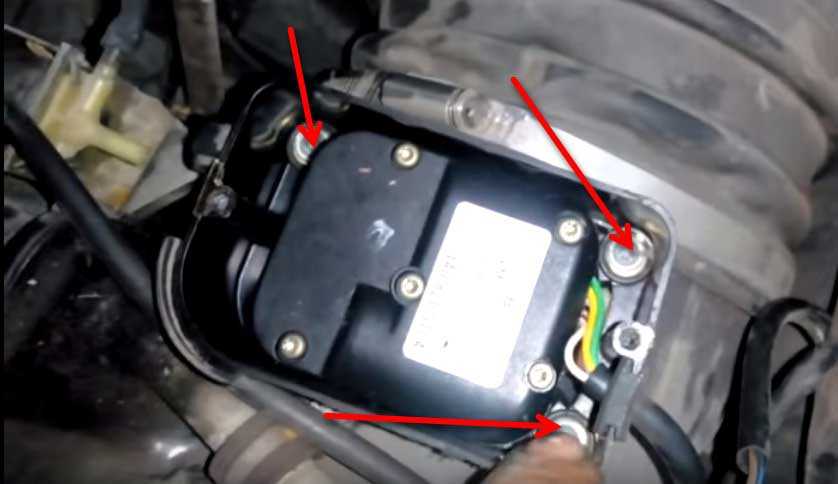

Откручиваем верхнюю крышку моторчика заслонки.

Снимаем сам моторчик.

Снимите хомут гофры, при этом действуйте осторожно, чтобы не сломать заслонку, для этого ее нужно вручную закрыть

Толкая от себя резиновый кожух, снимите его.

Дальше нужно будет открутить три самореза – левый, правый и нижний.

Самое сложное, это открутить нижний саморез. Чтобы до него добраться раскрутите хомут, который держит весь корпус печки и снимите его. Это делается для того, чтобы отопителем салона можно было «играться» в разные стороны.

Демонтируйте накладку. Там стоит железная верхняя планка и нижняя пластиковая. Для этого нужно открутить 4 шестигранника на 5 и снять дворник (гайка на 13). Этим мы обеспечим больший ход печки.

Демонтируйте верхнюю железную планку, а затем поднимите вверх и отщелкните пластиковую.

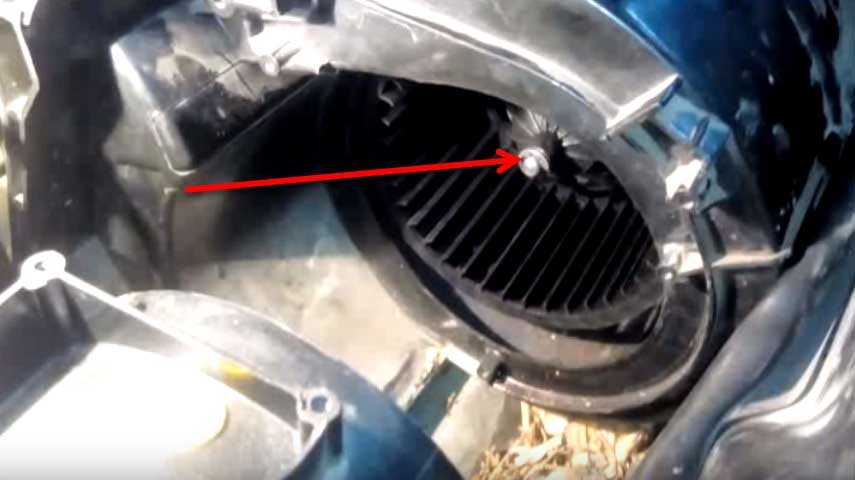

Теперь можно будет открутить нижний саморез, для этого используйте трещотку.

Где стоит нижний саморез видно на фото ниже.

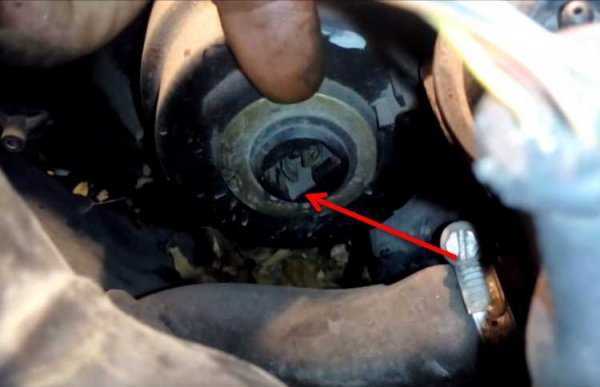

Следующим этапом будет снятие стопорного кольца. Для этого его нужно будет разжать и снять. Находится оно с обратной стороны печки.

После этого снимется специальная шайба и мотор можно будет демонтировать.

Для этого понадобится инструмент для разжима стопорных колец.

Вынимаем мотор на себя.

Дальше можно пойти несколькими путями:

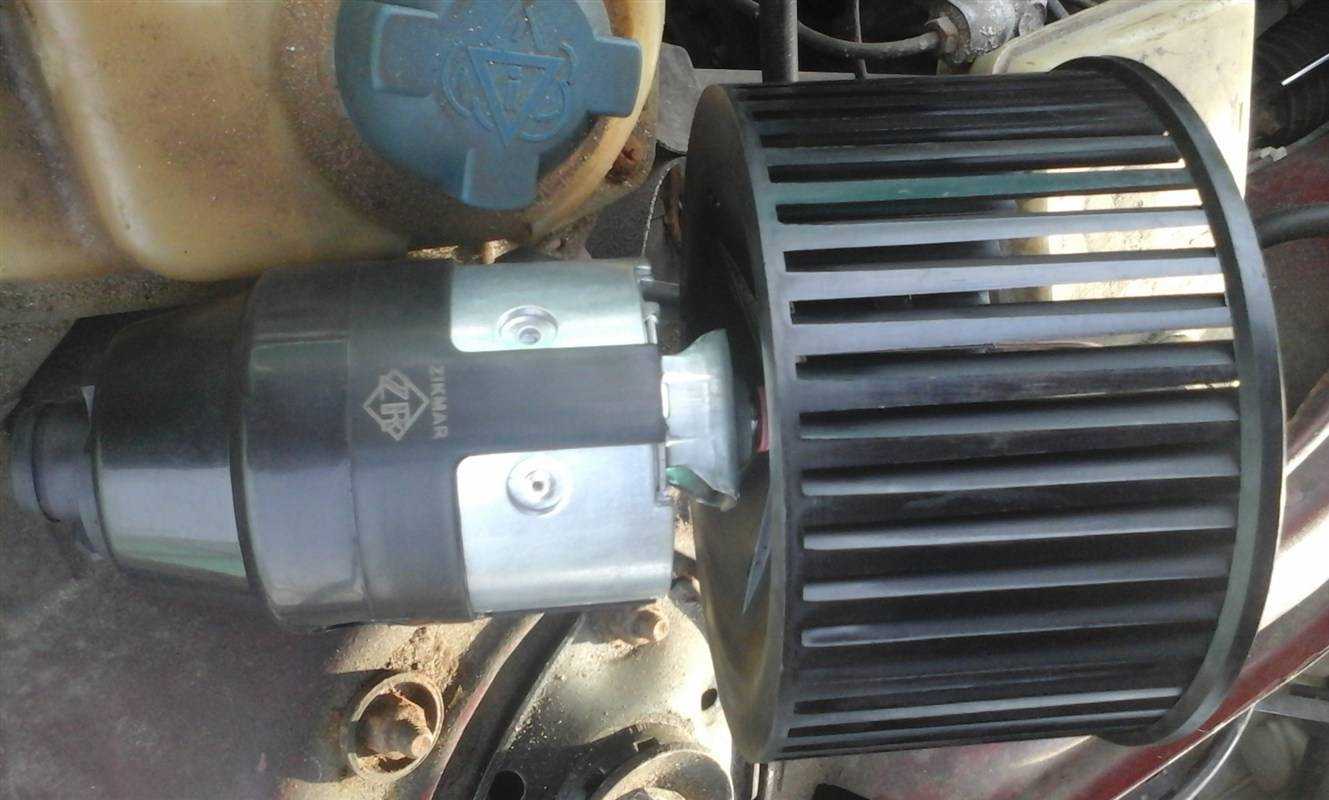

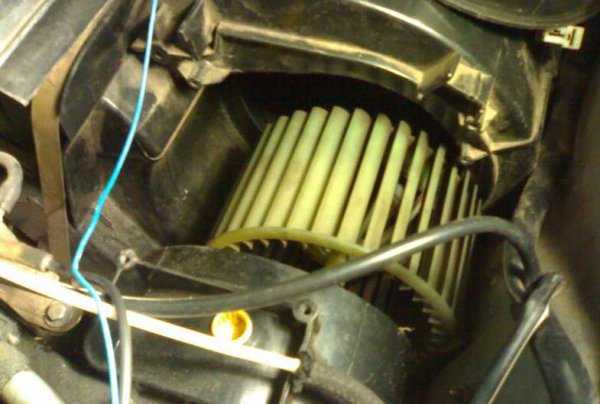

Сломать старую крыльчатку вентилятора и вытащить мотор. А с нового мотора снять крыльчатку и забить ее на месте.
Открутить в салоне два болта, которые держат воздуховоды, снять трапецию дворников, чтобы увеличить ход отопителя, поднять его и достать мотор с вентилятором оттуда.

Идем по второму варианту. Снимаем трапецию дворников для этого откручиваем 4 болта-самореза на 10.

Отключите разъем и уберите трапецию, чтобы она не мешала.

ВАЖНО: Чтобы поднимать и опускать печку нужно обязательно проверить состояние шлангов, если они старые, то могу треснуть. Поэтому их лучше заранее открутить и убрать в сторону

Открутите в салоне два болта держащие воздуховоды, первый находится со стороны водителя, второй со стороны пассажира. Так как воздуховоды держаться на гофре, то можно поднимать печку и вытаскивать мотор.

Теперь вместо старого мотора с вентилятором устанавливаем новые при этом саму крыльчатку гнуть нельзя, так как несмотря на то, что она гибкая, все равно ее можно сломать. В этом и заключается сложность.

Перед установкой нового мотора с вентилятором обратите внимание на три резинки, на которых они держатся. Они должны стоять на своих штатных местах

Снимите новую крыльчатку с мотора. Для этого немного разогрейте феном посадочное место.

Обратите внимание, на валу моторчика должно быть два стопорных кольца

Если верхнего кольца нет, то используйте такое же со старого мотора. Для надежности можно использовать эпоксидный клей.

Установите мотор по направляющей и зафиксируйте его с обратной стороны стопорным кольцом.

Работы лучше проводить с напарником, чтобы он с одной стороны давил, а с другой стороны было удобно одеть стопорное кольцо.

Дальше надеваем на вал крыльчатку, при этом для ее фиксации используйте нижнее и верхнее стопорные кольца.

ВАЖНО: на оригинальных моторчиках крыльчатка на валу сидит очень крепко

Если вы проводите замену оригинального изделия, на китайский аналоги, то обратите внимание на верхнее стопорное кольцо (оно должно быть) и используйте для фиксации эпоксидную смолу, иначе крыльчатка слетит

Пока застывает клей в это время можно поставить гофру (третий болта можно не ставить).

Подсоединить разъемы, поставить датчики, главный верхний хомут печки, закрутить болты в салоне.

ВАЖНО: хомут на гофре должен находиться в специальном пазе. Вставляем вакуум и датчик температуры. Вставляем вакуум и датчик температуры

Вставляем вакуум и датчик температуры.

Не забудьте одеть вакуум на кран печки.

Все остальное собирается и подсоединяется в обратной последовательности.

Подключите питание мотора печки.

Дворники и все остальное устанавливаются после проверки печки на работоспособность. Во время проверки выставьте обороты мотора печки на максимум.

Видео версия статьи.
