Снятие и установка балки задней подвески лада калина

Стук в передней подвеске Лада Калина

Многие автомобилисты боятся того дня, когда в подвеске, особенно в передней, появляются странные стуки в передней подвеске, которые нарастают с увеличением скорости. Конечно, есть смысл беспокоиться, но с тем же, подвеска автомобиля – это прочный и надежный узел, который явно выдержит еще несколько километров  до СТО или гаража, где ее можно будет продиагностировать.

Существует четыре основные причины возникновения стуков и скрипов в передней подвеске Лада Калина. Из трех возможных причин возникновения стуков две из них можно самостоятельно устранить.

Так, первой причиной, по которой может возникать стук в подвеске – это качество дорожного покрытия. Да, подвески, даже самые идеальные и новые могут поскрипывать и стучать при плохой дороге, даже если этого не наблюдалось ранее. Для проверки этой теории стоит выехать на хорошо асфальтированную дорогу и проехать несколько сотен метров ,  если стука нет – с подвеской все хорошо, если нет, смотрим вторую причину.

Вторая причина возникновения стука, если он сопровождается вибрацией в руль, является неисправность рулевого управления, а точнее рулевой рейки или истончение тормозных дисков, если диски можно заменить самостоятельно, то в случае с управлением, если вы не механик 80 уровня, лучше не заигрывать и сразу привезти машину на станцию СТО.

Третья причина это потерявшие тонус пружины вследствие чего корпус машины практически бьется об подвеску. С этой проблемой не стоит бороться самостоятельно – лучше сразу отвезти машину на  СТО или в сервисный центр, так как при самостоятельном ремонте может быть сильно задета стойка передней подвески.

Четвертой причиной является исхудавший сайлентблок, который предназначен для гашения вибраций и стуков при езде. Заменить сайлентблок можно самостоятельно, поэтапно замену сайлентблока в Лада Калина моно увидеть в следующем пункте.

Замена сайлентблоков передней подвески

Замена сайлентблоков передней подвески Лада Калина необходима спустя 15-17 000 км, иначе могут наблюдаться шумы и стуки при движении. В большинстве случаев, потеря его функций наблюдается после 15-17 000 км, стуки, появились в этот период километров, являются проблемой неисправных сайлентблоков.

Сайлентблок

Схема замены сайлентблока выглядит так:

• Машина размещается над ямой или канавой для того, чтобы иметь возможность комфортно видеть всю подвеску. Движители фиксируются колесами, сам автомобиль ставим на ручник, далее стоит еще раз проверить, что машина неподвижна.
• Домкратом следует приподнять автомобиль и снять колесо спереди.
• После этого следует зафиксировать руками болты шаровой опоры, после чего снимаются ее крепления.;
• Откручивается гайка СПУ, перед эти выбивается опора шарового типа в нижнюю часть, после этих манипуляций снимаются болты.
• После снятия болтов, вытаскивается втулка, блокирующая рычаг. После вытаскивания втулки, вытаскивается рычаг.
• На рычаге есть метки, которые указывают направление установки новых сайлентблоков, при монтировании новых блоков следует это учитывать.
• Сайлентблоки нужно смазать в месте соприкосновения с рычагом. При помощи тисков или пассатижей следует поддавливать блоки до отпадания их.

Схема приблизительная и является ознакомительной для понимания того, сколько нужно произвести манипуляций для замены сайлентблоков.

Рассмотрим определенные проблемы, с которыми приходится сталкиваться владельцам автомобиля Лада Калина. А столкнуться с ними придется, так как долгожданная машина рано или поздно потребует ремонта. Очень быстро владелец авто становится покупателем запчастей.

Проехав некоторое расстояние, любой водитель начинает терять терпение из-за стука родных подвесок ССАЗ. Делая выбор между KAYABA или сс20, большинство останавливается на последнем варианте. Определившись с подвеской, необходимо подобрать детали, которые подойдут для замены, чтобы добиться надежной, комфортной и, самое главное, тихой работы подвески. Функционируют сс20 в сравнении с СААЗ намного лучше. На них не оказывает влияние сильный мороз, они выдерживают наши разбитые дороги. Стойки имеют некоторое сходство с иномарочными, но сс20 позволяем преодолевать колдобины в разы мягче.

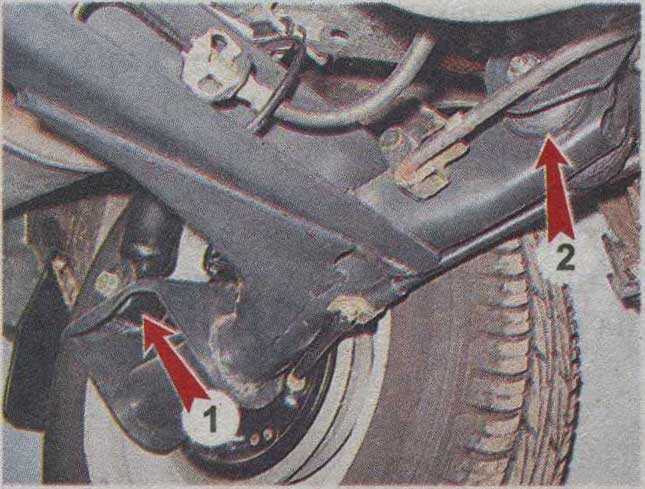

Замена сайлент-блока рычага балки задней подвески

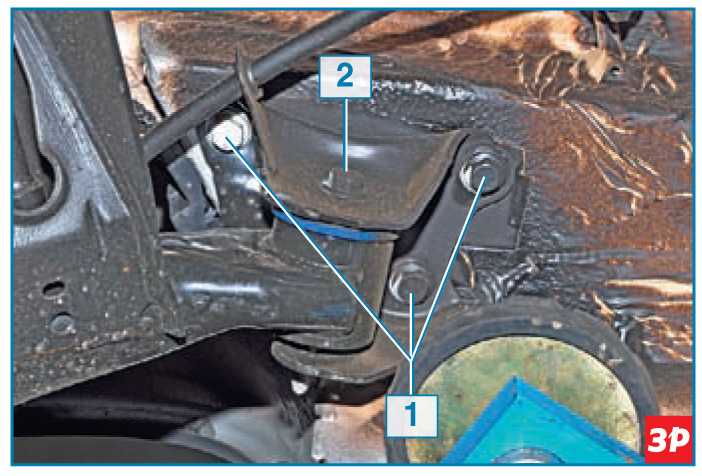

Работу выполняем на эстакаде или смотровой канаве. Вывешиваем заднюю часть автомо­биля. Для удобства выполнения работы снимаем колесо. Отсоединяем трос стояночного тор­моза от балки и кронштейна (см. «Снятие элементов стояночной тор­мозной системы»).

Накидным ключом «на 19» отво­рачиваем гайку, удерживая болт крепления рычага к кронштейну другим ключом того же размера. . и вынимаем болт. Между кузовом и балкой вставляем деревянный брусок. При этом сле­дим, чтобы шланг тормозного меха­низма заднего колеса не был натянут.

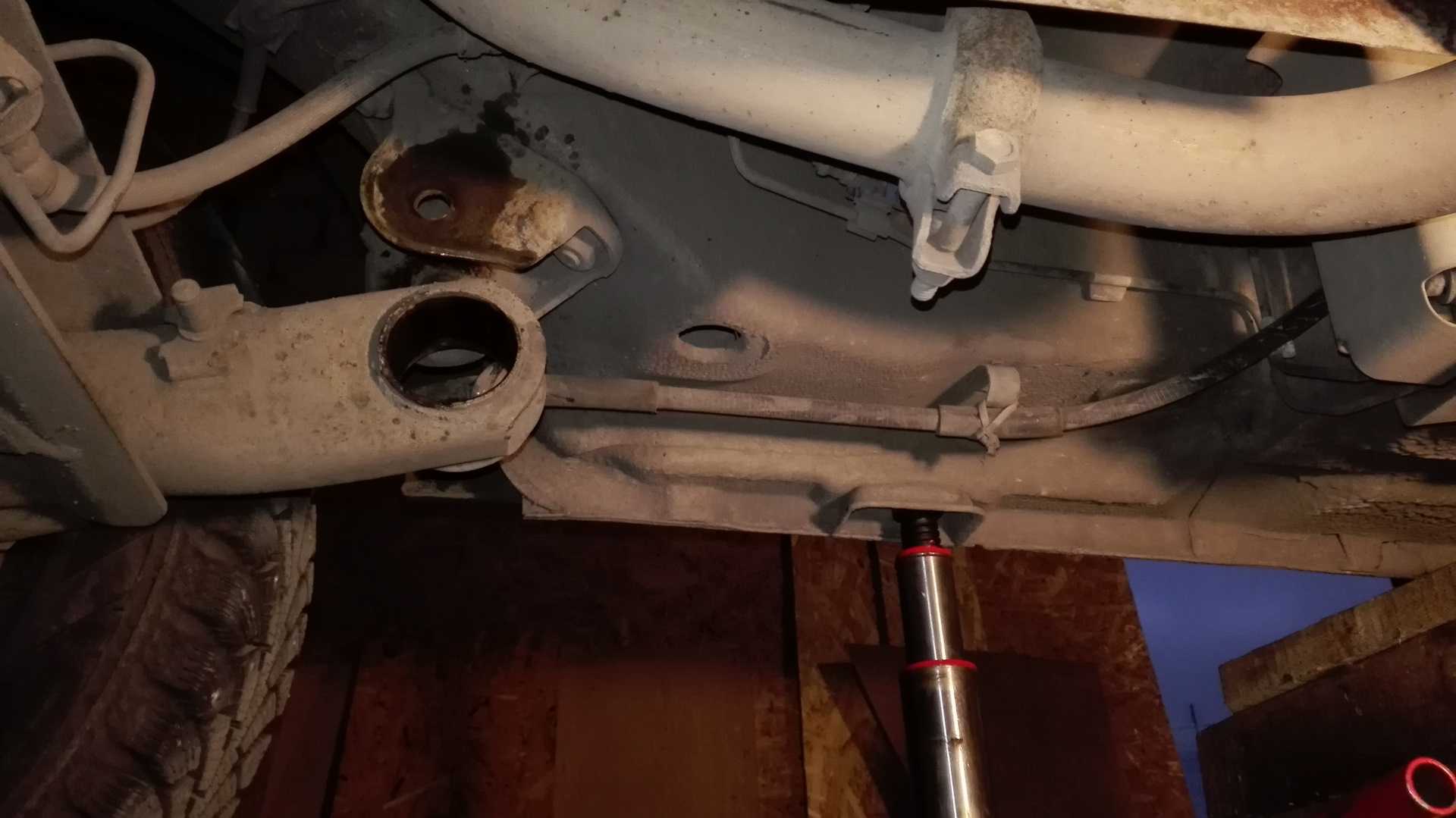

Чашечным съемником для под­шипников ступиц колес или подходящими отрезками труб выпрессовываем сайлент-блок в сторону порога автомобиля. Болт съемника подшипников сту­пиц не проходит в отверстие сайлент-блока, поэтому заменяем его болтом или винтом d 12 мм. (Подходит винт крепления голов­ки блока цилиндров).

Сайлент-блок выдавливаем в чаш­ку съемника. Очищаем от грязи отверстие под сайлент-блок в рычаге.

Новый сайлент-блок и отверстие в балке смачиваем мыльным раст­вором.

Вставляем сайлент-блок в отвер­стие рычага и запрессовываем тем же съемником. Опустив автомобиль на колеса, затя­гиваем гайку болта крепления рычага к кронштейну предписанным момен­том.

Почти год назад на диагностике подвески мне сказали что надо менять сайлентблоки задней балки. Я купил полиуретановые от Точки опоры, но менять не спешил, в сервисе мне назвали 1000 рублей за работу, меня задушила жаба, тем более это не то место где за такой короткий срок умрет такая массивная резинка, и я отложил это дело на лето. В тот момент от самостоятельной замены меня еще останавливало отсутствие ямы или эстакады. Думал летом поменяю как нибудь, тем более нашел не одно видео где это делают прямо на земле. Но, так случилось, что летом я наконец-то сделал себе в гараже яму, и уже в более комфортных условиях произвел замену. Больше всего боялся закисших болтов во втулке сайлентблока, есть печальный опыт замены на 11-ти летнем Матизе жены. Но у меня Калина посвежее поэтому все обошлось благополучно. С левой стороны открутил гайку, выбил болт, поддомкратил машину, балка вышла из крепления освободив сайлентблок, выбил сам сайлент молотком. Очистил посадочное место, смазал сайлент и запрессовал при помощи съемника ступичных подшипников. Опустил машину, смазал болт, все собрал.

Признаки неисправных сайлентблоков на Лада

1. Основным признаком проблем сайлентблока является нестабильное движение автомобиля. Автомобиль начинает уводить в сторону при езде даже по небольшим неровностям дорожного покрытия, при нажатии на педаль акселератора автомобиль начинает уводить правее или левее. Так проявляется износ сайлентблоков передних рычагов.
2. Еще одним характерным признаком неисправности сайлентблока является, выходящий из п.1 неравномерный износ покрышек.
3. Появляется стук в передней подвеске.

Неисправный сайлентблок необходимо заменить в самое короткое время. Использование неисправной, изношенной детали, а также ее запоздалая замена разрушает места контактов шарниров, а это чревато полной заменой элементов переднего рычага подвески.

Алгоритм самостоятельной замены задних стоек Лада Гранта

Частая причина замены заднего амортизатора — утечка масла из цилиндра, разгерметизация, нарушение целостности, дефекты сальника. Реже проседание пружины. Инструменты: рожковые ключи на «17, 19», комплект новых стоек, жидкость WD – 40.

• Фиксируем передние колеса противооткатными башмаками, включаем первую передачу;
• Складываем задний ряд сидений для удобства проведения профилактики;
• Поддеваем резиновую заглушку заднего стакана, извлекаем ее;
• Выкручиваем верхнюю гайку фиксации амортизатора;
• Поддомкрачиваем заднее колесо, снимаем его;
• Вывешиваем бок машины на такую высоту, чтобы балка имела свободный ход;
• Отвинчиваем нижнее крепление, снимаем проушину с посадочного места;
• Извлекаем амортизатор в сборе;
• Крабовым съемником сжимаем пружину, снимаем пыльник.

Замена стойки Лада Гранта новой, собираем детали в обратной последовательности. При выведении штока в верхней позиции возникнут трудности с попаданием в отверстие, возможно потребуется помощник.

Замена опорных подшипников без снятия стойки

1. Поддомкрачиваем машину, снимаем колесо;
2. Крабовым съемником сжимаем пружину на несколько витков;
3. В моторном отсеке откручиваем три гайки, фиксирующие опорную чашу к стакану;
4. Расшплинтовываем рулевой наконечник, выкручиваем гайку;
5. Опускаем амортизатор в сборе вниз;
6. Извлекаем опорную чашу, заменяем подшипник стойки Гранты.

Завершает ремонт сборка в обратной последовательности.

Распорка стоек гранта. Зачем. Сколько стоит

С целью увеличения срока эксплуатации стаканов в моторном отсеке, предотвращения увеличения угла наклона стоек конструкцию укрепляют металлической балкой. Концы крепятся на опорные чаши, между собой соединены металлической трубой. Это самая простая конструкция. Модернизированные варианты имеют иную схему. Но это на любителя.

Распорка задних стоек Гранта проводится по аналогии с передними. Стоимость бюджетного варианта от 850 – 900 рублей. Более сложные конструкции от 1500 рублей. Эффективность каждый определяет самостоятельно.

Ремонт, прокачка стоек или замена новыми. Есть ли смысл

Разница в стоимости между заменой и частичным ремонтом всего 30 – 35%. Если уж совсем лимитированный бюджет, то отдайте амортизаторы Гранты на прокачку. При наличии достаточных средств купите новые.

Перетяжка не всегда дает положительный результат, порой срок эксплуатации исчисляется несколькими тысячами километров.

Масло или газ-масло, как наполнитель для стоек

Как и в предыдущем случае отталкивайтесь от выделенного бюджета на ремонт. Очевидно, что масляный тип — самый дешевый, наименее качественный, с минимальным сроком эксплуатации. Комбинированный вариант: газомасляный — наиболее популярный тип наполнителя амортизаторов. Хорошо себя зарекомендовал на пересеченной местности, дорожных ухабах, виражам, гололеде. Стоимость комплекта на 17% дороже масляного аналога.

Газовые: высокие эксплуатационные характеристики, длительность ресурса, универсальность в применении, широкий ассортимент для любой модификации автомобиля. Вместе с тем, заоблачная стоимость — основной камень преткновения для многих владельцев, для которых сумма неподъемная. Очевидно, что газомасляные — оптимальное решение для большинства владельцев.

Основные характеристики

В самой стойке находятся элементы амортизатора: нижняя часть поворотного кулака, который в паре с нижним рычагом через шаровую опору скрепляется с поперечиной передней подвески. Аналогичным способом, с помощью сайлентблоков, стыкуются с ней у Лада Калина тормозные колодки. Регулировку угла оси поворота обеспечивают шайбы, расположенные в соединении, образуемом рычагом с растяжкой. Для фиксации радиально-упорного подшипника к приводу колес используется гайка, и обязательно следует учитывать то, что регулировке он не поддается. На Лада Калина все гайки креплений как для передних, так и для задних ступиц являются взаимозаменяемыми, исключительно лишь с правой резьбой.

Стабилизатором является штанга, которая и отвечает за поперечную устойчивость. К подвеске ее колено с резиновыми шарнирами закрепляется при помощи сайлентблоков и стоек. А торсионной своей частью при помощи кронштейнов — к кузову.

Следует учесть, что подвеска может потребовать от автолюбителя проведения некоторых мероприятий, направленных на усиление опор стоек, а именно стаканов. В этом случае можно смело наматывать километры дорог, не боясь услышать характерный стук подвески. Штатно на Лада Калина устанавливается подвеска ССАЗ, но несколько лучшими характеристиками отличаются сс20 и KAYABA, причем первая гарантирует практически неслышимую работу и отличается высокой надежностью.

Несколько странным при этом является то, что задняя подвеска, точнее, штоки амортизаторов, сделаны из довольно мягкой стали. В этом случае опытные водители советуют подобрать к стойкам сс20, которые могут иметь 4 степени жесткости, пары для стабильной работы подвески: исчезает стук, а также на поворотах автомобиль становится более управляемым, пропадает характерная из-за высокого клиренса своеобразная валкость.

Демонтаж конструкции верхнего рычага

Чтобы снять и заменить сайлентблок верхнего переднего рычага, понадобится меньше усилий и времени, чем со второй деталью. Последовательность выполнения работы:

1. транспортное средство нужно поднять, воспользовавшись домкратом и надежно зафиксировать. Далее нужно затянуть ручник;
2. после этого снимается переднее колесо. Следующий шаг — демонтаж опоры. Чтобы снять конструкцию, нужно вывернуть колесо и нанести удар по сошке, предварительно подложив ставку;
3. демонтаж верхнего переднего рычага;
4. в левой части конструкции нужно выкрутить длинный болт. Наличие осевого люфта свидетельствует о том, что сайлентблок требует замены;
5. на следующем этапе нужно выбить сайлентблок с помощью зубила и молотка. Работу необходимо выполнять аккуратно, так, чтобы не повредить другие детали подвески;
6. не исключено, что автомобилисту не удастся извлечь сайлентблок без использования дрели. После сверления деталь снимается достаточно легко; затем необходимо установить на посадочные места новую деталь. Для вдавливания рекомендуется использовать втулку меньшего диаметра.

Другие причины

Если диагностика была начата, и явных проблем не было выявлено, можно обратить внимание на следующее:

• Тормозной суппорт – элемент тормозной системы, который при нажатии педали под действием созданного давления в тормозной гидравлической системе (механические и электронные встречаются довольно редко) проводят сжатие изнашиваемых колодок. В некоторых случаях возможен перекос, из-за чего колодки будут стираться неравномерно и во время торможения может появиться стук. Проверить суппорт можно визуально, так как он также не должен иметь дефектов.
• Ступица или подшипники – распространенная проблема, которая приводит к гулу, стуку во время движения. Для проверки следует проводить демонтаж тормозного диска или барабана. Установленные подшипник при сильном повреждении во время демонтажа высыпается или имеет дефекты, которые можно определить визуально. Метод крепления подшипника – запрессовка. Именно поэтому при его подклинивании может стереться ступица, о чем говорит проворачивание подшипника. Определить проблемы со ступицей или подшипниками можно без демонтажных работ, для чего нужно слегка покачать в сторону колесо.
• Еще одним признаком можно назвать разболтанность колеса. Необходима балансировка колесных дисков.

Проводить диагностику вышеприведенных в этом пункте элементов автомобиля следует периодически, так как их выход из строя приведет к отказу тормозов или потери управляемости (известны случаи, когда от сильного перегрева ступица лопается, в следствии чего на скорости колесо может заклинить).

Стойки и крепления стоек, опоры и прочие механизмы — проводим проверку

Если стучит стойка, вы можете это определить более или менее просто. В момент раскачивания необходимо приложить ручку молотка, к примеру, к стойке и посмотреть, отдает ли стук на приставленный предмет. Вполне возможно, что стучит пружина, которая деформировалась и дала просадку. Также реально получить стук при разбалтывании креплений стойки. Существуют такие проблемы в этих узлах:

• верхнее крепление стойки в виде опоры разбилось, это можно определить, открыв багажник и поставив палец на крепление, а затем раскачивая автомобиль вверх-вниз;
• нижнее крепление потеряло эластичность, это также несложно проверить с помощью такой же операции, но только в яме под автомобилем — приложите руку к креплению;
• сама стойка вышла из строя, можно определить это, исключив все остальные варианты и проблемы с подвеской, тогда под замену пойдет амортизатор на вашем автомобиле;
• далее стоит также проверить пружину, которая может издавать различные звуки, витки могут биться друг о друга, есть ряд иных проблем, которые ломают пружину;
• для полноценной диагностики возможно снятие стойки и последующая разборка деталей с отдельной диагностикой, но это проводится в тот момент, когда уже ничего не помогает.

Причины, вызывающие стук и скрип в подвеске

Стук и скрип в механизмах автомобиля Лада Калина — показатель появившихся в ней поломок любой из деталей в ходовой части. Задняя подвеска ломается значительно реже передней, так как спереди собраны основные узлы и элементы работы автомобиля.

Неисправностью какой детали вызвана поломка, может определить только визуальная диагностика машины Лада Калина.

Она нужна, чтобы затем провести эффективный ремонт. Нет необходимости при появлении стука или скрипа сразу же обращаться на СТО — эти проявления поломки может вызвать всего лишь лопнувшая резинка.

Если во время самостоятельного визуального осмотра не удалось выяснить причину происхождения стука и скрипа, то проводится полная диагностика с последующим ремонтом.

После визуальный осмотра и определения, из-за чего происходит стук, неисправные детали и элементы (допустим, амортизаторы) нужно демонтировать. Диагностика автомобиля должна производиться, когда автомобиль расположен над смотровой ямой, при этом его надо поставить на домкрат. Детали, которые прилегают к раме или кузову, требуют отдельного внимания.

Во время диагностики внимательно проверяются детали подвески. Если обнаруживается, что резиновая защита рулевого наконечника рулевых тяг разорвана, необходим ее ремонт. Нужно проверить, появились ли механические повреждения (разрывы и трещины) на резиновых уплотнителях и на каких именно участках.

Стук в подвеске будет появляться, если оборвался глушитель. При его покачивании в разные стороны выявляется причина этого звука

Особое внимание следует уделить наконечникам рулевых тяг

Таким ускоренным способом диагностируется передняя подвеска Лады Калина.

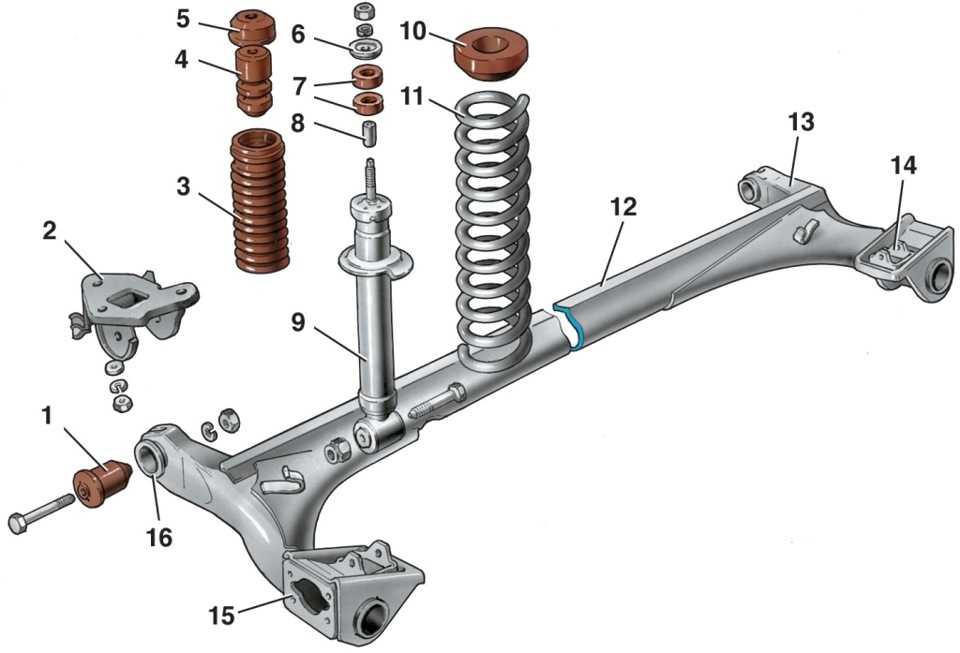

Задняя подвеска автомобиля Лада Калина 2 предполагает более быструю диагностику, поскольку в ее конструкции отсутствуют элементы управления

При ее осмотре обращается внимание не только на реактивные тяги, амортизаторы и резиновые уплотнители, но и на выхлопную трубу с ее креплением. Если выхлопная труба неисправна, задняя подвеска Лады Калина стучит глухо

Стоимость детали

Стоимость основного глушителя для Лада Калина варьируется от 800 до 3 тыс. рублей. Для того чтобы обезопасить себя от подделок, лучше купить оригинальный, производства АвтоВАЗа (АВТОВАЗАГРЕГАТ), а не какой-то аналог.

Для справки, каталожные номера:

• глушитель Калина универсал и седан: 1118-1200010;
• глушитель Калина хэтчбек: 1119-1200010.

Оригинал прослужит намного дольше, хотя он прилично дороже. Да и вес оригинального глушителя существенно больше чем аналога. Умельцы-любители тихого звука двигателя подбирают по габаритам резонатор от иномарок, что существенно снижает звук.

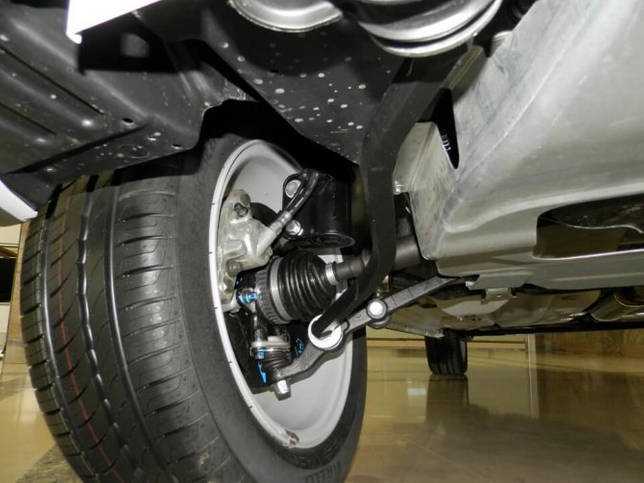

Описание конструкции передней подвески Lada Kalina 2004 — 2013

Передняя подвеска:

1 — чехол; 2 — шаровая опора; 3 — стопорное кольцо; 4 — гайка подшипника ступицы; 5 — защитный колпак; 6 — ступица; 7 — подшипник ступицы; 8 — поворотный кулак; 9 — диск тормозного механизма переднего колеса; 10 — щит тормозного механизма; 11 — гайка; 12 — эксцентриковый (регулировочный) болт; 13 — поворотный рычаг; 14 — пружина передней подвески; 15 — шток амортизатора; 16 — верхняя чашка пружины; 17 — верхняя опора амортизаторной стойки; 18 — гайка штока амортизатора; 19 — подшипник верхней опоры амортизаторной стойки; 20 — прокладка пружины; 21 — буфер хода сжатия передней подвески; 22 — защитный кожух; 23 — телескопическая стойка; 24 — вал привода переднего колеса; 25 — кронштейн крепления подушки штанги стабилизатора поперечной устойчивости; 26 — растяжка передней подвески; 27 — штанга стабилизатора поперечной устойчивости; 28 — стойка стабилизатора поперечной устойчивости; 29 — рычаг передней подвески.

Передняя подвеска — независимая с телескопическими гидравлическими амортизаторными стойками, винтовы­ми коническими пружинами, нижни­ми поперечными рычагами с растяж­ками и стабилизатором поперечной устойчивости.

Основа подвески — телескопическая гидравлическая амортизаторная стойка. Ее нижняя часть соединена с поворотным кулаком двумя болтами. Верхний болт, проходящий через отверстие кронштейна стойки, име­ет эксцентриковый поясок и эксцен­триковую шайбу. Поворотом этого болта регулируется угол развала пе­реднего колеса. На телескопической стойке установ­лены винтовая коническая пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стой­ки в сборе с подшипником.

Верхняя опора крепится тремя само­контрящимися гайками к чашке брыз­говика кузова. Ее конструкция значительно отличается от конструкции опор, применяемых на автомобилях ВАЗ-2108—2110. Теперь вместо запрессованного упорного подшипника установлена стальная втулка, привулканизированная к резиновому массиву опоры, что позволило исключить люфты и посторонние звуки.

Применяемый в автомобиле упорный шариковый подшипник имеет боль­ший диаметр и другую конструкцию и расположен между верхней опорой и пружиной. Под весом передней части автомобиля подшипник находится в сжатом положении, что позволя­ет устранять все зазоры и стуки. Площадь контакта шариков с дорож­ками качения значительно увеличилась, а следовательно, увеличилась и долговечность подшипника.

В новой конструкции при повороте колес вра­щается корпус стойки вместе с пру­жиной. При этом шток амортизатора остается неподвижным и соединение штока с направляющей втулкой амортизатора изнашивается меньше. В корпусе стойки установлен теле­скопический гидравлический амортизатор.

Нижняя часть поворотного кулака со­единена с нижним рычагом подвески через шаровую опору. Опора крепит­ся к поворотному кулаку двумя болта­ми (отверстия в поворотном кулаке не сквозные). Отворачивая эти болты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой обстучите их голов­ки в осевом направлении.

Тормозные и тяговые силы при движе­нии автомобиля воспринимаются про­дольными растяжками, соединенными через сайлент-блоки с нижними рыча­гами и кронштейнами, установленны­ми на нижней поперечине рамки ради­атора. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота колеса.

В поворотном кулаке установлен двухрядный радиально-упорный ша­риковый подшипник закрытого типа, который закреплен в кулаке двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом уста­новлена ступица колеса. Подшипник затягивается гайкой на хвостовике корпуса наружного шарнира привода колес. В эксплуатации подшипник не регулируется. Гайки крепления ступиц колес одинаковые, с правой резьбой.

Стабилизатор поперечной устойчиво­сти представляет собой штангу из пружинной стали. В средней ее части имеется изгиб над трубой дополни­тельного глушителя системы выпуска отработавших газов.

Оба конца штан­ги стабилизатора через стойки с рези­новыми и резинометаллическими шарнирами соединены с нижними рычагами подвески. Штанга в своей средней части крепится к кузову крон­штейнами через резиновые подушки.
